Programa de seguridad y salud ocupacional y control ambiental para la prestación de servicios de drenaje empresa A&C business corporation S A Compañía Minera Antapaccay S A

Texto completo

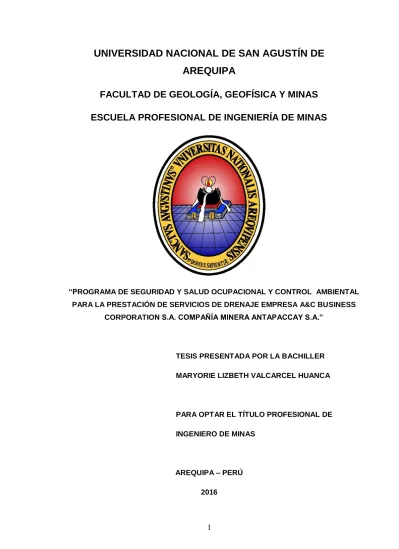

(1)UNIVERSIDAD NACIONAL DE SAN AGUSTÍN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFÍSICA Y MINAS ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS. “PROGRAMA DE SEGURIDAD Y SALUD OCUPACIONAL Y CONTROL AMBIENTAL PARA LA PRESTACIÓN DE SERVICIOS DE DRENAJE EMPRESA A&C BUSINESS CORPORATION S.A. COMPAÑÍA MINERA ANTAPACCAY S.A.”. TESIS PRESENTADA POR LA BACHILLER MARYORIE LIZBETH VALCARCEL HUANCA. PARA OPTAR EL TÍTULO PROFESIONAL DE INGENIERO DE MINAS. AREQUIPA – PERÚ 2016. 1.

(2) DEDICATORIA. La presente tesis la dedico a Dios por guiar mi camino y permitirme culminar mi carrera profesional.. A mi padre Aristóteles, que ha estado siempre cuidándome, guiándome e impulsándome a seguir adelante.. A mi madre Luz, por su apoyo incondicional y porque ha sabido formarme con buenos sentimientos, hábitos y valores, lo cual me ha ayudado a salir adelante en los momentos más difíciles.. A mi hermano Harol, que siempre ha estado junto a mí y por demostrarme fortaleza para cumplir mis metas.. A mi familia en general, porque me ha brindado su apoyo incondicional.. 2.

(3) AGRADECIMIENTOS. Mi profundo agradecimiento a la Universidad Nacional de San Agustín, a la Facultad de Geología, Geofísica y Minas, en especial mi profundo reconocimiento a los docentes de la Escuela Profesional de Ingeniería de Minas.. Así mismo agradezco a la empresa A&C BUSINESS CORPORATION S.A. (Compañía Minera Antapaccay S.A.), por la oportunidad brindada para la realización de la presente tesis y por transmitirme los conocimientos en beneficio de mi desarrollo profesional.. Además hago extensivo mi agradecimiento a cada uno de los Supervisores de las diferentes áreas por el apoyo brindado a mi persona durante el tiempo que llevo laborando junto a ellos.. 3.

(4) RESUMEN. La importancia del presente trabajo de tesis se encuentra relacionado principalmente a la aplicación del Programa de Seguridad, Salud Ocupacional y Control Ambiental- IPERC en la prestación de servicios de drenaje para reducir los accidentes y minimizar el impacto ambiental el cual es impartido al personal de mina que pertenece a la empresa especializada A & C BUSINEES CORPORATIÓN el desarrollo del mismo se ha realizado en la mina Antapaccay, con el objetivo de alcanzar CERO ACCIDENTES y CERO INCIDENTES AMBIENTALES.. La estructura de la presente tesis consta de los siguientes capítulos:. En el capítulo I se considera la justificación del Programa de Seguridad, Salud Ocupacional y Control Ambiental en la prestación de servicios de drenaje que presta la empresa A&C Business Corporation S.A. a la empresa Antapaccay, cuyo objetivo principal es responder a los requerimientos de la gestión de riesgos de la empresa minera.. En el capítulo II se cita las generalidades sobre el control de riesgos, de igual manera se detalla las enfermedades profesionales su prevención y control, superficies de trabajo, orden y aseo, protección de máquinas, herramientas de mano y control de incendios.. En el capítulo III se trata de la ubicación, características geológicas de la mina Antapaccay, método explotación de la misma y datos complementarios.. En el capítulo IV se realiza el análisis y diagnóstico situacional de la empresa A&C Business Corporation S.A., su estructura organizacional, seguidamente la implementación del Programa de Seguridad, Salud Ocupacional y Control Ambiental en el cual se detallan las actividades del Programa de Seguridad y Salud ocupacional y en el plan de manejo ambiental de los servicios de drenaje, su planeamiento y requisitos legales, de igual manera los controles 4.

(5) ambientales a tomar en cuenta, para ello haremos uso del mapeo de procesos de las actividades de drenaje, la guía de peligros, riesgos y consecuencias en Seguridad y Salud Ocupacional, seguidamente la Guía de Aspectos Ambientales, para realizar el procedimiento para la identificación de peligros evaluación y control de riesgos en materia de Seguridad, Salud Ocupacional y Medio Ambiente.. En el capítulo V se evidencia la matriz IPERC de Seguridad, Salud Ocupacional y Medio Ambiente para reducir el riesgo a niveles tolerables de las obras de drenaje, a su vez se evidencian los índices de accidentabilidad, de enfermedades ocupacionales y los índices Medio Ambientales de la empresa una vez implementado el Programa de Seguridad, Salud Ocupacional y Control Ambiental.. 5.

(6) ABSTRACT. The importance of this thesis is mainly related to the implementation of the Safety, Health and Control Environment- IPERC in the provision of drainage to reduce accidents and minimize environmental impact which is imparted to personnel mine It is belonging to specialized a & C Corporation BUSINEES its development has been done in the Antapaccay mine, with the aim of achieving zero accidents and zero ENVIRONMENTAL INCIDENTS company.. The structure of this thesis consists of the following chapters:. Chapter I is considered the justification Safety Program, Occupational Health and Environmental Control in providing drainage services provided by the company A & C Business Corporation S.A. Antapaccay the company, whose main objective is to meet the requirements of risk management of the mining company.. In Chapter II generalities about risk control, likewise cited occupational diseases prevention and control work surfaces, cleanliness and order, protection of machines, hand tools and detailed fire control.. In Chapter III it is the location, geological characteristics of the Antapaccay mine, exploit it and complementary data method.. Chapter IV analysis and situational analysis of the company A & C Business Corporation SA, its organizational structure, then the implementation of the Safety Program, Occupational Health and Environmental Control in which the activities Safety Program are detailed and Occupational Health is performed and the environmental management plan of drainage services, their planning and legal requirements, just as environmental controls to take into account, for this we use the process mapping activities drainage, guide dangers, risks and consequences for Occupational Safety and Health, then the Environmental 6.

(7) aspects Guide to perform the procedure for hazard identification and risk control assessment on Safety, Occupational Health and Environment.. In chapter V the IPERC matrix Safety, Health and Environment evidence to reduce risk to acceptable levels drainage works turn accident rates, occupational diseases and indexes Environmental department of will show the company once implemented the Safety Program, Occupational Health and Environmental Control.. 7.

(8) ÍNDICE GENERAL Pág. Dedicatoria……………………………………………………………………….... i. Agradecimientos………………………………………………………………….. ii. Resumen…………………………………………………………………………... iii. Abstract……………………………………………………………………………. v. CAPÍTULO I INTRODUCCIÓN. 1.1. Justificación………………………………………………………………... 02. 1.2. Preguntas de investigación…………………………………………….... 02. 1.3. Variables e indicadores…………………………………………………... 03. 1.4. Objetivos………………………………………………………………….... 03. 1.4.1 Objetivo general………………………………………………….... 03. 1.4.2 Objetivos específicos……………………………………………... 04. Hipótesis………………………………………………………………….... 04. 1.5. CAPÍTULO II MARCO TEÓRICO. 2.1. 2.2. Generalidades sobre prevención de riesgos…………………………... 05. 2.1.1 Prevención de Riesgos Ocupacionales………………………... 06. 2.1.2 Consecuencias de los accidentes……………………………….. 06. 2.1.3 Costos de los accidentes…………………………………………. 07. 2.1.4 Causas de los accidentes………………………………………... 07. 2.1.5 Factores de los accidentes……………………………………….. 08. 2.1.6 Investigación de accidentes…………………………………….... 09. Fundamentos de higiene industrial……………………………………... 10. 2.2.1 Definiciones, conceptos y objetivos de la higiene industrial….. 10. 2.2.2 Agentes contaminantes ambientales……………………………. 11. 2.2.3 Clasificación de los agentes contaminantes……………………. 11. 2.2.3.1 Agentes físicos…………………………………………... 11. 8.

(9) 2.3. 2.4. 2.5. 2.6. 2.2.3.2 Agentes químicos………………………………………... 12. 2.2.3.3 Agentes biológicos………………………………………. 12. 2.2.3.4 Contaminación Ambiental...…………………………….. 12. Enfermedades profesionales Prevención y Control……………….... 13. 2.3.1 Detección e Identificación del Agente Contaminante……….. 13. 2.3.2 Evaluación del riesgo presente………………………………….. 13. 2.3.3 Control de riesgo………………………………………………….. 13. 2.3.4 Medidas de prevención…………………………………………... 14. 2.3.5 Control médico…………………………………………………….. 14. Superficies de trabajo……………………………………………………. 15. 2.4.1 Características generales………………………………………... 15. 2.4.2 Clasificación de las superficies………………………………….. 15. 2.4.3 Características técnicas………………………………………….. 16. Orden y aseo…………………………………………………………….... 20. 2.5.1 Mantención de condiciones de orden y aseo………………….. 20. 2.5.2 La ventaja del orden y el aseo…………………………………... 20. 2.5.3 Prevención de accidentes………………………………………... 21. 2.5.4 Importancia del orden y el aseo…………………………………. 22. 2.5.5 Factor personal……………………………………………………. 22. 2.5.6 Planeamiento del orden y la limpieza…………………………... 23. Protección de máquinas…………………………………………………. 23. 2.6.1 Riesgos y protecciones…………………………………………... 24. 2.6.1.1 Protecciones en el punto de operación……………….. 24. 2.6.1.2 Transmisión de energía…………………………………. 24. 2.6.1.3 Partes en movimiento………………………………….... 25. 2.6.1.4 Partes estáticas………………………………………….. 25. 2.6.1.5 Comandos o controles de las máquinas………………. 26. 2.6.1.6 Requisitos que deben reunir las protecciones de las máquinas…………………………………………………. 26. 2.7. Herramientas de mano…………………………………………………... 26. 2.8. Prevención y control de incendios…………………………………….... 27. 2.8.1 Elementos de fuego………………………………………………. 27. 2.8.1.1 Combustible, comburente, energía de activación……. 28. 9.

(10) 2.8.1.2 Combustión, tipos de combustión, resultados de la. 2.9. 2.10. combustión……………………………………………….. 29. 2.8.1.3 Triángulo y tetraedro del fuego……………………….... 33. 2.8.2 Prevención de incendios…………………………………………. 34. 2.8.3 Causas de los incendios………………………………………….. 35. 2.8.4 Clases de fuego………………………………………………….... 36. 2.8.5 Control de incendios………………………………………………. 37. Equipos de protección personal……………………………………….... 38. 2.9.1 Protectores de cráneo y rostro…………………………………... 38. 2.9.2 Protectores de las vías respiratorias……………………………. 39. 2.9.3 Protecciones para las piernas y pies……………………………. 39. 2.9.4 Protección de manos y brazos…………………………………... 40. Manejo de materiales…………………………………………………….. 40. CAPÍTULO III MATERIAL DE ESTUDIO. 3.1. Ubicación y accesibilidad………………………………………………... 42. 3.2. Zonas de influencia – Mina Antapaccay……………………………….. 46. 3.3. Clima y meteorología…………………………………………………….. 47. 3.4. Vegetación…………………………………………………………………. 47. 3.5. Fauna………………………………………………………………………. 48. 3.6. Geomorfología…………………………………………………………….. 48. 3.7. Geología general………………………………………………………….. 50. 3.8. Marco metalgenético……………………………………………………... 51. 3.9. Génesis de Antapaccay………………………………………………….. 51. 3.10 Geología regional…………………………………………………………. 54. 3.11 Geología local……………………………………………………………... 56. 3.12 Mineralización……………………………………………………………... 59. 3.13 Operaciones mina……………………………………………………….... 60. 3.13.1 Ubicación de los tajos de la mina Antapaccay………………... 60. 3.13.2 Estado de las operaciones de la mina Antapaccay…………... 63. 10.

(11) 3.13.3 Modelo de voladura……………………………………………… 3.13.4 Instalaciones. mineras. en. toda. el área de la. 67. mina. Antapaccay………………………………………………………... 70. 3.13.5 Tajos Abiertos...…………………………………………………... 74. 3.13.6 Depósitos de relaves……………………………………………... 76. CAPÍTULO IV METODOLOGÍA. 4.1. Alcance de la investigación…………………………………………….... 79. 4.2. Tipo de diseño..............………………………………………………….. 79. 4.3. Técnicas: Trabajo de campo…………………………………………….. 79. 4.3.1 Análisis. y. diagnóstico. situacional. de. la. Empresa. Especializada A & C Business Corporation S.A., Compañía Minera Antapaccay S.A………………………………………….. 79. 4.3.2 Análisis de la organización y relaciones humanas……………. 80. 4.3.2.1 Estructura y diseño de la organización………………... 80. 4.3.2.2 Especialización del trabajo……………………………... 82. 4.3.2.3 Delegación de autoridad………………………………... 82. 4.3.2.4 Puestos de trabajo………………………………………. 82. 4.3.2.5 Recursos humanos…………………………………….... 83. 4.3.3 Seguridad – Salud Ocupacional…….………………………….. 4.4. 83. 4.3.3.1 Propósitos……………………………………………….... 84. 4.3.4 Objetivos operacionales del plan de seguridad………………... 84. Técnicas de gabinete: Implementación del Programa de Seguridad y Salud Ocupacional y Medio Ambiente…….…………………………. 85. 4.4.1 Política Integral HSEC (Política de Seguridad y Salud Ocupacional y Medio Ambiente…..…………………………….. 85. 4.4.2 Visión de seguridad, Salud, Medio Ambiente y Comunidades. 88. 4.4.3 Misión de seguridad, Salud y Medio Ambiente ………………... 88. 4.4.4 Metas en seguridad……………………………………………….. 88. 4.4.5 Objetivos en Seguridad, Salud, Medio Ambiente …………. 88. 4.4.6 Derechos y obligaciones………………………………………….. 89. 11.

(12) 4.4.6.1 Propósito………………………………………………….. 89. 4.4.6.2 Derechos………………………………………………….. 89. 4.4.6.3 Obligaciones……………………………………………... 90. 4.4.7 Liderazgo y compromiso…………………………………………. 92. 4.4.7.1 Propósito………………………………………………….. 92. 4.4.7.2 Responsabilidades………………………………………. 92. 4.4.8 Capacitación……………………………………………………….. 93. 4.4.8.1 Propósito………………………………………………….. 93. 4.4.8.2 Generalidades……………………………………………. 94. 4.4.9 Equipo de protección personal…………………………………... 95. 4.4.9.1 Propósito………………………………………………….. 95. 4.4.9.2 Generalidades……………………………………………. 95. 4.4.10 Inspecciones…………………………………………………….... 96. 4.4.10.1 Propósito………………………………………………... 96. 4.4.10.2 Generalidades………………………………………….. 96. 4.4.11 Comunicaciones………………………………………………….. 97. 4.4.11.1 Propósito………………………………………………... 97. 4.4.11.2 Generalidades………………………………………….. 97. 4.4.12 Plan de emergencia…………………………………………….... 97. 4.4.12.1 Propósito………………………………………………... 97. 4.4.12.2 Responsabilidades……………………………………... 98. 4.4.12.3 Emergencias potenciales: (Áreas del cliente)………. 98. 4.4.12.4 Generalidades………………………………………….. 99. 4.4.13 Reporte y procedimiento de investigación de incidentes……. 100. 4.4.13.1 Propósito………………………………………………... 100. 4.4.13.2 Responsabilidades…………………………………….. 100. 4.4.13.3 Supervisor de seguridad………………………………. 101. 4.4.13.4 Generalidades………………………………………….. 101. 4.4.13.5 Investigaciones especiales – muertes……………….. 103. 4.4.14 Transporte (Cuando la situación del servicio lo amerite)…….. 103. 4.4.14.1 Propósito………………………………………………... 103. 4.4.14.2 Responsabilidades…………………………………….. 103 4.4.14.3 Generalidades………………………………………….. 12. 105.

(13) 4.4.15 Reuniones de seguridad…………………………………………. 108. 4.4.15.1 Propósito………………………………………………... 108. 4.4.15.2 Responsabilidades…………………………………….. 108 4.4.15.3 Generalidades………………………………………….. 4.5. 108. 4.4.16 Programa Anual de Seguridad y Salud Ocupacional 2015... 110. 4.4.17 Programa de Capacitación 2015……………………………... 111. Plan de manejo ambiental Servicios de Drenaje……………………. 113. 4.5.1 Alcance…………………………………………………………….. 113 4.5.2 Propósito…………………………………………………………... 114 4.5.2.1 Descripción del proyecto………………………………... 114. 4.5.2.2 Descripción del entorno ambiental…………………….. 116. 4.5.3 Objetivos del PMA………………………………………………... 116 4.5.4 Metas……………………………………………………………….. 117. 4.5.5 Protección del Medio Ambiente………………………………. 120. 4.5.6 Planeamiento……………………………………………………… 120 4.5.6.1 Aspectos ambientales…………………………………... 120. 4.5.6.2 Requisitos legales y otros………………………………. 123. 4.5.7 Implementación y operación……………………………………... 124. 4.5.7.1 Responsabilidades………………………………………. 124. 4.5.7.2 Entrenamiento y capacitación………………………….. 127. 4.5.7.3 Señalización ambiental…………………………………. 127 4.5.7.4 Comunicación……………………………………………. 128. 4.5.8 Controles ambientales……………………………………………. 128. 4.5.8.1 Manejo de residuos sólidos…………………………….. 128. 4.5.8.2 Manipulación,. almacenamiento. y. registro. de. sustancias peligrosas…………………………………... 130 4.5.8.3 Manejo de derrames…………………………………….. 132. 4.5.8.4 Manejo de desmonte……………………………………. 140. 4.5.8.5 Manejo de Top Soil (Suelo orgánico)………………….. 140. 4.5.8.6 Control de emisión de gases, polvo en suspensión y ruido…………………………………………………........ 141. 4.5.8.7 Suelo y agua................................................................ 142. 4.5.9 Preparación y respuesta a emergencias ambientales………... 143. 13.

(14) 4.5.9.1 Capacidad de respuesta………………………………... 146. 4.5.9.2 Brigada de respuesta……………………………………. 147. 4.5.9.3 Proceso de actuación………………………………….... 148. 4.5.9.4 Mantenimiento y revisión……………………………….. 149. 4.5.10 Verificación………………………………………………………... 150. 4.5.10.1 Seguimiento y medición……………………………….. 150. 4.5.10.2 Cumplimiento legal…………………………………….. 150. 4.5.10.3 No. conformidad. (NC),. acción. correctiva. y. preventiva………………………………………………... 150. 4.5.10.4 Control de registros……………………………………. 151 4.6. Procedimiento para identificación de peligros, evaluación y control de riesgos IPERC……………………………………………………….... 151. 4.6.1 Objetivos………………………………………………………... 151. 4.6.2 Alcances………………………………………………………... 151. 4.6.3 Definiciones……………………………………………………. 151. 4.6.4 Responsabilidades………………………………………………... 154. 4.6.4.1 Gerente General…………………………………………... 154. 4.6.4.2 Supervisor HSE………………………………………….... 155. 4.6.4.3 Residente del proyecto…………………………….…….. 155. 4.6.4.4 Trabajador……...………………………………………….. 156. 4.6.5 Método operativo……………………………………………….…. 156. 4.6.5.1 Identificación de peligros.....……………………………... 156. 4.6.5.1.1 Mapeo de procesos………..………………….. 159 4.6.5.1.2 Guía de peligros, riesgos y consecuencias en Seguridad y Salud Ocupacional…………..………….. 160 4.6.5.1.3 Guía de aspectos ambientales….…………….. 175 4.6.5.2 Evaluaciones del riesgo......……………………………... 184. 4.6.5.2.1 Matriz de consecuencias y probabilidades de Seguridad, Salud Ocupacional y Medio Ambiente…. 185 4.6.5.2.2 Matriz de Riesgos de 5x5 de Seguridad, Salud Ocupacional y Medio Ambiente………………....... 186 4.6.5.2.3 Potencial Máximo de Consecuencia (PMC) de Seguridad, Salud Ocupacional y Medio Ambiente..... 186. 14.

(15) 4.7. 4.6.5.3 Determinación de controles……………………………... 187. 4.6.5.4 Secuencia llenado IPERC...……………………………... 188. Procedimiento escrito de trabajo seguro (PETS)……………………... 189. 4.7.1 Responsabilidades………………………………………………... 189. 4.6.4.1 Gerente General………...………………………….... 189. 4.6.4.2 Supervisor HSE……………………………………….... 189. 4.6.4.3 Supervisión de operaciones...…………………………. 190. 4.6.4.4 Trabajador……...……………………………………….. 190. 4.7.2 Especificaciones del estándar…………………………………... 191 4.7.3 Proceso…………………………………………………………….. 192. 4.7.4 Verificación……………………………………………………….... 193. CAPÍTULO V RESULTADOS. 5.1. Resultados de Seguridad, Salud Ocupacional y Medio Ambiente….. 5.2. Matriz IPERC – Seguridad y Medio Ambiente de obras de drenaje 196. 194. y alcantarillado………………………………………………………… 5.3. Índices de accidentabilidad de salud ocupacional y medio ambiente empresa A&C Business Corporation S.A…………………………….... 206. 5.3.1 Número de incidentes críticos y de alto potencial……………... 206. 5.3.2 Lesiones registrables totales…………………………………….. 206. 5.3.3 Lesiones registrables totales (TRI) = FI+LTI+RWI+MTI……… 208 5.3.4 Índices de seguridad……………………………………………... 208 5.3.5 Índices de salud ocupacional……………………………………. 209 5.3.6 Índices de medio ambiente………………………………………. 210. Conclusiones……………………………………………………………………... 211. Recomendaciones……………………………………………………………….. 213. Referencias bibliográficas………………………………………………………. 214. 15.

(16) ÍNDICE DE DIAGRAMAS. CAPITULO IV: Pág. Diagrama 01:. Organigrama empresa A & C Business Corporation S.A.. 81. Diagrama 02:. Capacidad de respuesta…………………………………….. 147. Diagrama 03:. Procedimiento de notificación………………………………. 148. Diagrama 04:. Proceso de actuación en caso de gestión simulacros…….. 152. Diagrama 05:. Interacción de componentes...……………………………….. 188. 16.

(17) ÍNDICE DE FIGURAS. CAPITULO II: Pág. Figura 01:. Triángulo del fuego……………………………………………. 34. Figura 02:. Tetraedro del fuego…………………………………………... 34. Figura 03:. Columna estratigráfica de la mina Antapaccay……………. 53. Figura 04:. Geología de la mina Antapaccay……………………………. 58. Figura 05:. Orden de emplazamiento de las diversas rocas ígneas y. CAPITULO III:. brechas identificadas en Antapaccay……………………….. 59. Distribución geométrica / Distribución de energía…………. 68. Figura 07:. Política HSEC A&C Business Corporation S.A……………. 86. Figura 08:. Política de Seguridad y Salud Ocupacional A&C………….. 87. Figura 09:. Política Ambiental A&C Business Corporation S.A………. 119. Figura 10:. Niveles de riesgo ALARP…………………………………….. 187. Figura 06:. CAPITULO IV:. 17.

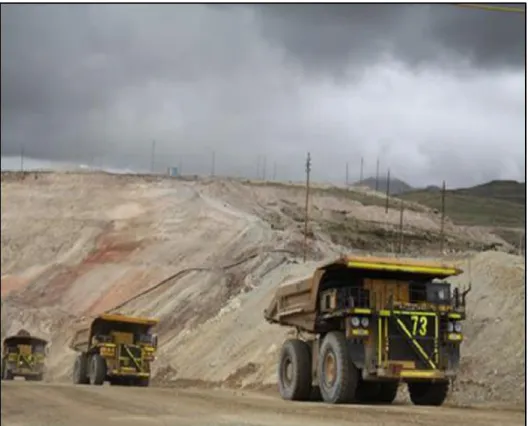

(18) ÍNDICE DE FOTOS. CAPITULO III: Pág. Foto 01:. Bucyrus 495H………………………………………………….. 63. Foto 02:. Caterpillar 797 / Komatsu 930……………………………….. 64. Foto 03:. Chancadora primaria FLSM de 60´x 113…………………... 64. Foto 04:. Vista del sector de flotación – Celdas FLSM (260, 70, 50 y 30 m3)……………………………………………………….... Foto 05:. 65. Faja transportadora de 6,89 km Thissen Krupp (Motores gerarless Siemens)………………………………………….... 65. Foto 06:. Molino SAG 40´x 26” FLSM Gearless Siemens……………. 66. Foto 07:. Espesador de relaves Delkor: Diámetro 60 m – 63% sólidos…………………………………………………………... 66. CAPITULO IV:. Foto 08:. Gaveta de hojas MSDS, jaula de sustancias químicas, bandeja de contención, sustancias químicas con rombo NFPA…………………………………………………………… 132. Foto 09:. Derrame de agua con concreto……………………………... 139. 18.

(19) ÍNDICE DE GRÁFICOS. CAPITULO V: Pág. Gráfico 01:. Índices críticos (CI) – Índices de alto potencial (HPRI)….. 206. Gráfico 02:. Accidentes fatales (FI)..………………………………………. 206. Gráfico 03:. Lesión incapacitante (LTI) …………………………………... 206. Gráfico 04:. Lesión con trabajo restringido (RWI)……………………….. Gráfico 05:. Lesión con tratamiento médico (MTI)…………...………….. 207. Gráfico 06:. Lesión con atención de primeros auxilios (FAI)…………... Gráfico 07:. TRIFR = TRI x 1 000 000/# de horas hombre trabajadas... 208. Gráfico 08:. Horas hombre mensuales……………………………………. 208. Gráfico 09:. Enfermedades ocupacionales……………………………….. 209. Gráfico 10:. Indicadores medio ambientales……………………………... 210. 19. 207. 207.

(20) ÍNDICE DE PLANOS. CAPITULO III: Pág. Plano 01:. Ubicación mina Antapaccay………………………………….. 44. Plano 02:. Vías de acceso mina Antapaccay………………………….... 45. Plano 03:. Zonas de influencia, mina Antapaccay……………………... 46. Plano 04:. Geología regional de Yauri – Espinar (Mina Antapaccay)... 55. Plano 05:. Ubicación de los tajos mina Antapaccay………………….... 61. Plano 06:. Operaciones mina……………………………………………... 62. Plano 07:. Radio de voladura, mina Antapaccay……………………….. 69. Plano 08:. Ubicación de las instalaciones de la mina Antapaccay….... 72. 20.

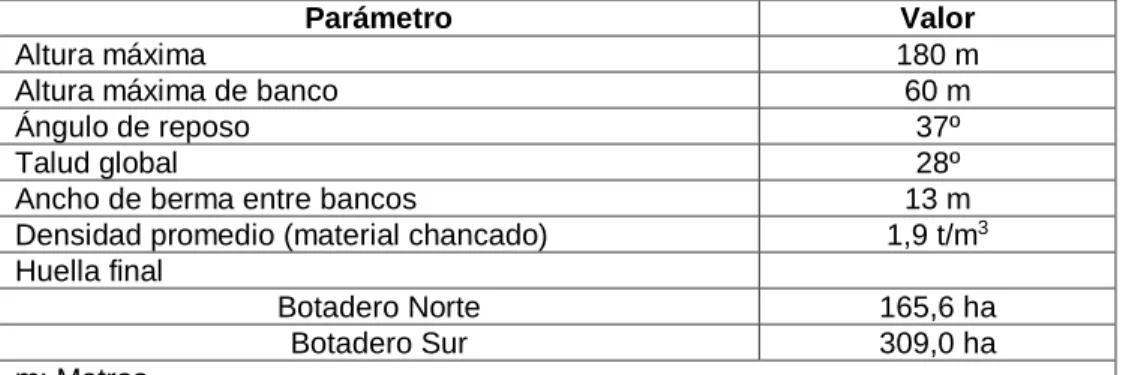

(21) ÍNDICE DE TABLAS. CAPITULO III: Pág. Tabla 01:. Modelo de voladura en Antapaccay……………………….... 67. Tabla 02:. Data utilizada en voladura……………………………………. 67. Tabla 03:. Parámetros de diseño de botaderos………………………... 76. Tabla 04:. Parámetros de diseño de depósitos de relaves……………. 77. Tabla 05:. Programa Anual de Seguridad y Salud Ocupacional….….. 110. Tabla 06:. Programa de capacitación 2015….……………………….. 112. Tabla 07:. Mapeo de procesos…………………………………………..... 115. Tabla 08:. Equipos con sus aspectos ambientales identificados…….... 116. Tabla 09:. Objetivos y metas de medio ambiente…………………….... 118. Tabla 10:. Aspectos ambientales identificados en el proyecto….….... 122. Tabla 11:. Aspectos ambientales significativos (AAS) del proyecto…. 123. Tabla 12:. Cronograma de entrenamiento y capacitación…………...…. 127. Tabla 13:. Código de colores para la segregación de residuos. CAPITULO IV:. sólidos………………………………………………………….. Tabla 14:. Atención y manejo de derrames menores, procedimiento para la atención de derrames menores de hidrocarburos... Tabla 15:. 130. 134. Atención y manejo de derrames menores, composición del kit…………………………………………………………………. 136. Tabla 16:. Control de velocidad…………………………………………... 142. Tabla 17:. Medidas preventivas aplicable a cada accidente / incidente identificado………………………………………….………..... 147. Tabla 18:. Procedimiento de notificación………………………………... 149. Tabla 19:. Siglas usadas en identificación de IPERC………………. 158. Tabla 20:. Mapeo de procesos………………………………………….... 159. Tabla 21:. Guía de peligros, riesgos y consecuencias. Seguridad y Salud ocupacional, Actos o condiciones / tanques /. 21.

(22) pozas……………………...................................................... Tabla 22:. 163. Guía de peligros, riesgos y consecuencias. Seguridad y Salud ocupacional. Equipos / herramientas / componentes / partes / accesorios…………………………………………..... Tabla 23:. 165. Guía de peligros, riesgos y consecuencias. Seguridad y Salud Ocupacional. Sustancias orgánicas / inorgánicas / combustibles / gases / pulpas / polvo / neblinas……………. Tabla 24:. Guía de peligros, riesgos y consecuencias. Seguridad y Salud Ocupacional. Energía / radiación……………………... Tabla 25:. 161. Guía de peligros, riesgos y consecuencias. Seguridad, Aspectos sociales / animales / otros…………………………. Tabla 27:. 168. Guía de peligros, riesgos y consecuencias. Seguridad, Transporte / vehículos / viajes………………………………... Tabla 26:. 167. Guía de peligros, riesgos. 162. y consecuencias. Salud. ocupacional……………………………………………………... 164 Tabla 28:. Listado de aspectos ambientales…...……………………….. Tabla 29:. Matriz de consecuencia y probabilidades de Seguridad y Medio Ambiente…………………………..……………………. Tabla 30:. Tabla 31:. 173. 185. Matriz de riesgos 5 x 5 de Seguridad y Medio Ambiente……………………………………………………….. 186. Potencial Máximo de Consecuencia (PMC)……………... 186. CAPITULO V:. Tabla 32:. Matriz IPERC de Seguridad y Medio Ambiente de Obras de drenaje y alcantarillado…………………………………….. 205. Tabla 33:. Indicadores de accidentabilidad………………………………. 208. Tabla 34:. Cuadro estadístico de enfermedades ocupacionales………. 209. Tabla 35:. Estadística de incidentes ambientales……………………….. 210. 22.

(23) CAPÍTULO I. INTRODUCCIÓN. Compañía Minera Antapaccay es el legado de la mina Tintaya, que está ubicada en la provincia de Espinar, Cusco cuyas operaciones de producción de cobre se iniciaron en Noviembre de 2012, con una inversión de USD 1.500 millones y marcando un hito en la minería nacional al utilizar un concentrador estándar y lograr un arranque exitoso. Antapaccay tiene recursos que superan los 1.000 millones de toneladas de cobre con una ley de 0,49 % y una vida útil estimada de dos décadas, tiempo en el que podrá seguir contribuyendo con Espinar, a través de canon, impuestos y otros aportes que se reflejarán en más crecimiento y desarrollo para Espinar y Cusco, teniendo como objetivo principal CERO ACCIDENTES y cumplir con los lineamientos de su política integrada HSEC.. 1.

(24) 1.1 JUSTIFICACIÓN.  Estudios a nivel mundial revelan que dentro del área de prevención de riesgos profesionales, el eslabón más débil reside en la organización y la gestión preventiva, es por ello que en Antapaccay llevan más de una década aplicando un sistema de gestión con metas cada vez más exigentes. Si analizamos esta situación es verdaderamente comprensible, ya que el problema no radica en adquirir o usar nuevas tecnologías o equipamientos, el problema está en tratar aspectos y comportamientos característicos del factor humano. Sobre esta base nos debemos convencer acerca de la necesidad de mejora, a través de un cambio cultural en esta área, mediante la modificación de actitudes que vienen marcadas por modos arraigados de épocas pasadas, ya que la gran mayoría de los accidentes que han ocurrido, pudieron haber sido evitados con una buena organización y gestión de seguridad. Evidentemente este camino no es fácil ni inmediato. Así, este trabajo presenta una propuesta de Programa de Seguridad y Salud Ocupacional y Control Ambiental, para la empresa A&C Business Corporation S.A. que presta servicio en el área de Servicios de drenaje a la Compañía Minera Antapaccay. El adecuado manejo de las operaciones del sistema de drenaje requiere de un sistema de gestión que responda a las necesidades de la realidad de la empresa, las características del proyecto y los requerimientos legales, incluyendo además procedimientos de mejora continua ante posibles inclusiones de nuevos estándares, periódicamente actualizados para poder identificar, evaluar, y controlar las variables de Seguridad, Salud, y Medio Ambiente, relacionados con sus operaciones.. 1.2 PREGUNTAS DE INVESTIGACIÓN. 1.. ¿Cuál es la necesidad de la aplicación del Programa de Seguridad, Salud Ocupacional y Control. Ambiental en la empresa especializada A & C. Business Corporation S.A. para las Operaciones de Drenaje en Mina?. 2.. ¿Cómo se realizará la aplicación del Programa de Seguridad, Salud Ocupacional. y Medio Ambiente en el proceso de las Operaciones del. 2.

(25) Sistema de Drenaje en la empresa especializada A & C Business Corporation S.A.?  3.. ¿Cuáles son los resultados de la aplicación del Programa de Seguridad, Salud Ocupacional y Control Ambiental en seguridad, salud ocupacional y Medio Ambiente?. 1.3. VARIABLES E INDICADORES. Variables. Variables Dependientes. Indicadores. Independientes Programa de. Desarrollo de. Optimización de los. seguridad, salud. procedimientos de. procedimientos de. ocupacional y. seguridad, salud. control ambiental. ocupacional y medio. del sistema de. ambiente para la. drenaje en mina. disminución de la. Índices medio. empresa A&C. accidentabilidad en los. ambientales.. Business. procesos de drenaje.. Corporation S.A.. todos los procesos. drenaje en mina. Índices de seguridad.. 1.4 OBJETIVOS. 1.4.1 Objetivo general. Lograr la aplicación del Programa de Seguridad, Salud ocupacional y Control Ambiental en los trabajos realizados por la empresa A&C Business Corporation S.A. en el Sistema de Drenaje de la Mina Antapaccay, para responder a los requerimientos de la gestión de riesgos de la empresa minera 1.4.2 Objetivos específicos. 1. Identificar los aspectos generales sobre la prevención de riesgos.. 2. Optimizar el desempeño de la Gestión de Seguridad, Salud ocupacional y Medio Ambiente de la empresa A&C Business. 3.

(26) Corporation S.A., de tal forma se eleve la calidad y productividad en la organización.  3. Lograr el cambio de Cultura de la empresa A&C Business Corporation S.A. en Seguridad, Salud, y Ambiente, de tal forma que se logre en el personal elevar su motivación y maximizar el rendimiento en el trabajo, minimizando así la generación de incidentes en las Operaciones de Drenaje. 4. Incorporar las normas vigentes en seguridad, mencionándolas e incorporándolas en el Programa de Seguridad, Salud ocupacional y Control Ambiental utilizando como base la norma OSHAS 18001 e ISO 14001.. 5. Analizar la situación actual de la empresa y planificar el proyecto de implementación del Sistema de Gestión de Seguridad, Salud Ocupacional y Medio Ambiente.  1.5 HIPÓTESIS. Es posible reducir significativamente la ocurrencia de incidentes en la empresa A&C Business Corporation S.A. en los trabajos realizados en el sistema de drenaje de la mina Antapaccay implementando un Programa de Seguridad, Salud ocupacional y control ambiental, para la reducción significativa de accidentes e incidentes ambientales.. 4.

(27) CAPÍTULO II. MARCO TEÓRICO. 2.1. GENERALIDADES SOBRE PREVENCIÓN DE RIESGOS.. Todo trabajo presenta ciertos riesgos, por lo tanto las empresas y los trabajadores deben actuar para prevenir y protegerse de éstos, es decir, eliminar o disminuirlos hasta un nivel considerado como tolerables por la empresa.. Los accidentes pueden tener graves consecuencias tanto para el trabajador como para la empresa. Por ello necesitamos conocer aspectos fundamentales sobre la prevención de riesgos ocupacionales.. 5.

(28) 2.1.1 Prevención de riesgos ocupacionales.. Se llama prevención de riesgos a un conjunto de actividades destinadas a evitar los accidentes del trabajo y enfermedades profesionales, mediante la aplicación, entre otras, de dos importantes disciplinas: • Seguridad Industrial. • Higiene Industrial.. La primera tiene por objeto evitar los accidentes; la segunda controlar y evitar las enfermedades profesionales identificando los riesgos físicos, químicos, biológicos y biomecánicos que pueden generar enfermedades ocupacionales y evaluando los riesgos de enfermedades ocupacionales, considerando la medición de los agentes, personas expuestas, tiempo de exposición, límites de exposición, entre otros factores.. 2.1.2 Consecuencias de los accidentes.. En un accidente de trabajo se pueden presentar lesiones para el trabajador, daño a equipo(s) y pérdida de tiempo, estas tres variables pueden manifestarse juntas o por separado según sean las características del accidente.. Obviamente, estas siempre traerán consecuencias negativas tanto para el trabajador, su familia como para la empresa.. Esta situación descrita con anterioridad, arroja como resultado que siempre detrás de un accidente habrán costos directos y costos indirectos, los que se definirán a continuación:. 6.

(29) 2.1.3 Costos de los accidentes.. Los Costos Directos están representados por los gastos de financiamiento del seguro y prestaciones médicas y económicas que se debe otorgar al accidentado.. Los Costos Indirectos son todos aquellos que no signifiquen un desembolso inmediato en dinero, originados productos del accidente.. Desde luego, la consecuencia más importante de un accidente la constituye el daño que el trabajador sufre. En algunos casos, también significa una disminución de los ingresos al no poder desarrollar trabajos particulares, o bien limitaciones en su desarrollo profesional si queda con secuelas permanentes.. Por lo tanto, el accidente de trabajo tiene consecuencias para el trabajador y su grupo familiar, la empresa y el país.. 2.1.4 Causas de los accidentes.. a. Causa inmediata: Aquellas que causan directamente el accidente. Las causas inmediatas son de dos tipos:. a.1.Acciones sub estándares: Desviarse, por parte del trabajador, de una conducta considerada como segura y que posibilita que éste se accidente.. a.2.Condiciones sub estándares: Situación presente en el ambiente de trabajo, generando una condición de riesgo, que posibilita la ocurrencia de un accidente.. b. Causa básica: Las causas básicas son las que ocasionan las causas inmediatas, y se pueden encontrar en dos factores: 7.

(30) b.1 Factores personales: Explican por qué el trabajador comete acciones sub estándares. Estos son:. a) El trabajador no sabe; b) El trabajador no quiere; o c) El trabajador no puede.. b.2 Factores técnicos: Explican por qué se producen las condiciones sub estándares. Se pueden resumir entre otras, en los siguientes:. a) Fallas en la disposición del trabajo; b) Desgaste de elemento por uso; c) Falta o falla de elementos auxiliares; d) Fallas en máquinas, o equipos o herramientas; e) Falta de mantención; f) Compras inadecuadas; g) Falta de orden y aseo: o h) Instilación defectuosa de máquinas y equipos.. 2.1.5 Factores de los accidentes.. Desde el punto de vista de la prevención de riesgos, la determinación de las causas que provocaron un accidente, es de vital importancia.. No obstante, existen otros factores que participan en el accidente y que también son importantes de precisar para evitar su repetición, y que mencionamos a continuación: •. Fuente del accidente: corresponde a la actividad que desempeñaba el trabajador en el momento de accidentarse.. •. Agente del accidente: Es el elemento físico del ambiente de trabajo que provoca la lesión en el trabajador.. 8.

(31) •. Tipo de accidente: Es la forma en que se produce el contacto entre el trabajador y el elemento físico del ambiente de trabajo.. La clasificación de los diferentes tipos de accidentes depende de la relación de movimientos entre el trabajador y el agente que le causa la lesión.. De acuerdo a su origen, los accidentes se clasifican en:. a) Atrapamiento b) Aprisionamiento c) Caída a distinto nivel d) Caída al mismo nivel e) Contacto con f) Exposición a g) Golpeado contra h) Golpeado por i) Prendimiento j) Sobreesfuerzo. 2.1.6 Investigación de accidentes.. Para determinar las causas que provocaron un accidente y poder hacer las recomendaciones necesarias para evitar su repetición, se debe realizar una investigación para que permita identificar las causas que lo originaron, de manera de implementar medidas correctivas con el objeto de evitar que vuelvan a ocurrir. Por lo tanto, el objetivo de la investigación será: •. Determinar las causas, que pueden ser Acciones Inseguras o Condiciones Inseguras.. •. Establecer los factores que intervinieron, fuente, agente, tipo.. •. Proponer medidas de control.. 9.

(32) La investigación no busca culpables, sino las causas básicas para aplicar medidas correctivas, ésta debe ser lo más cercana posible en tiempo al suceso, para que no se pierdan algunas evidencias.. Debe establecer medidas inmediatas para que la investigación sea completa y tenga sentido práctico.. Los. investigadores,. el. jefe. directo,. el. comité. paritario. correspondiente y el experto en prevención deben conocer el proceso, operaciones, equipos e instalaciones.. 2.2 FUNDAMENTOS DE HIGIENE INDUSTRIAL.. 2.2.1 Definiciones, conceptos y objetivos de la higiene industrial. • Higiene industrial: La higiene industrial es la ciencia de la anticipación, la identificación, la evaluación y el control de los riesgos que se originan en el lugar de trabajo o en relación con él y que pueden poner en peligro la salud y el bienestar de los trabajadores, teniendo también en cuenta su posible repercusión en las comunidades vecinas y en el medio ambiente en general.. Existen diferentes definiciones de la higiene industrial, aunque todas ellas tienen esencialmente el mismo significado y se orientan al mismo objetivo fundamental de proteger y promover la salud y el bienestar de los trabajadores, así como proteger el medio ambiente en general, a través de la adopción de medidas preventivas en el lugar de trabajo.. Salud: Es el estado de completo bienestar físico, mental y social de una persona y no solo la ausencia de enfermedad.. 10.

(33) 2.2.2 Agentes contaminantes ambientales.. Los agentes contaminantes son de variada naturaleza pudiendo ingresar por diversas vías al organismo. Estas vías de ingreso pueden ser: • Digestiva: Generalmente adquiere importancia por malos hábitos, tales. como. fumar. y/o. comer. en. ambientes. de. trabajo. contaminados, esto produce que nosotros hagamos ingresar agentes contaminantes a nuestro organismo junto con el alimento. • Cutánea (piel): Preocupa especialmente en la manipulación y trabajo con productos químicos. Además muchos trabajadores suelen lavarse las manos con solventes químicos para retirar grasas o pinturas. • Respiratoria: Es la más importante de todas vías en el ingreso de agentes contaminantes al organismo, por cuanto la respiración es un proceso involuntario e indispensable para la vida. En una jornada de trabajo, dependiendo del esfuerzo físico, se aspira aproximadamente 10 m3 de aire (más o menos 12 Kg).. Por lo anterior es que se debe proteger adecuadamente cada vez que se esté expuesto a algún contaminante, en las áreas de trabajo.. 2.2.3 Clasificación de los agentes contaminantes.. 2.2.3.1 Agentes físicos. • Ruido • Vibraciones • Temperatura extremas • Iluminación 11.

(34) • Presión • Radiaciones: Ultravioletas, Infrarrojas, Microondas, Ionizantes.. 2.2.3.2 Agentes químicos.. Aerosoles: Son partículas sólidas o líquidas dispersas en un medio gaseoso: • Polvos • Humos • Rocío • Nieblas • Gases y vapores • Irritantes • Anestésicos • Asfixiante. 2.2.3.3 Agentes biológicos.. Causantes de enfermedades comunes que adquiridas en el trabajo pueden constituir enfermedad profesional, los agentes biológicos pueden ser: insectos, mohos, virus, bacterias, hongos, etc.. 2.2.3.4 Contaminación ambiental. Según el Decreto Supremo Nº 0258-75-SA, “Los valores límite permisibles. se establecen para. proteger la salud de los. trabajadores de toda actividad ocupacional y a su descendencias, mediante la evaluación cuantitativa y para el control de riesgos inherentes a la exposición, principalmente por inhalación, de agentes químicos presentes en los puestos de trabajo”.. Los agentes físicos se hallan presentes en la gran mayoría de las actividades productivas extractivas y de servicios; en bajo, mediano 12.

(35) y. elevados. niveles,. ocasionando. desde. molestias. hasta. alteraciones en la salud de las personas que están expuestas a contactos con ellas.. Para su cuantificación existen una amplia gama de equipos e instrumentos de medición,. muchos de ellos de respuesta. inmediata; es importante que el instrumento cuente con la certificación de calidad por una institución técnica ISO, IEC, ANSI entre otros. El buen estado operativo, su respectiva calibración antes de cada medición y el manejo por personal capacitado, son importantes para garantizar la confiabilidad de los resultados.. 2.3 ENFERMEDADES PROFESIONALES PREVENCIÓN Y CONTROL.. Para cumplir con la labor preventiva, se debe aplicar los siguientes pasos:. 2.3.1 Detección e identificación del agente contaminante.. Se determina la presencia o existencia del o los agentes que tienen origen en procesos de trabajo o materias primas.. 2.3.2 Evaluación del riesgo presente.. Se determina la cantidad o magnitud en que se encuentran el o los agentes identificados en el ambiente de trabajo.. 2.3.3 Control de riesgo.. Con los datos obtenidos en el punto 1 y 2 se establecen las medidas de prevención y control de riesgo presente. Estas medidas se orientan a la eliminación de las causas de la contaminación.. 13.

(36) 2.3.4 Medidas de prevención.. Las medidas de prevención en Higiene Industrial se orientan a proteger al trabajador, mediante: 1. Eliminación el riesgo en la fuente de origen. 2. Impedimento que el contaminante o toxico llegue al trabajador. 3. Finalmente, si el riesgo que origina el contaminante no ha podido ser controlado en las etapas anteriores, se recomienda el uso de equipos de Protección Personal.. 2.3.5 Control médico.. Siempre es importante en la prevención de enfermedades profesionales, los controles médicos tanto pre ocupacionales como controles periódicos posteriores.. Los controles médicos pre ocupacionales tienen como objetivo establecer la condición médica bajo la cual ingreso a la empresa con el objeto que si se declara un enfermedad profesional ésta guarde relación con los agentes a los que está expuesto o bien a las patologías preexistentes detectadas en el examen pre ocupacional.. Sin la existencia de este examen, se puede presumir que el trabajador la adquirió en el actual lugar de trabajo.. Los exámenes periódicos se realizan toda vez que se ha determinado la exposición de uno o más trabajadores a un determinado agente, asumiendo que éste o éstos dispondrán de elementos de protección personal. Ahora si las mediciones y su evaluación de terreno arrojan que se encuentran bajo los límites pero cercanos a éstos (que tanto dependen del agente) se. 14.

(37) requerirán controles médicos periódicos para evaluar su presencia y sus efectos en el organismo.. Estos exámenes se encuentran dentro del programa de vigilancia de enfermedades profesionales.. 2.4 SUPERFICIES DE TRABAJO.. 2.4.1 Características generales.. La superficie de trabajo es toda base o plataforma definitiva o transitoria que soporta a uno o más individuos durante un trabajo. Se consideran también como tales, los medios de acceso a superficies ubicadas a distinto nivel y los pasillos de circulación.. Los tipos de accidentes que tienen como agente las superficies de trabajo son las caídas, que pueden ser a igual nivel o a distinto nivel.. 2.4.2 Clasificación de las superficies.. Según la frecuencia del uso, se pueden clasificar de la siguiente manera: a) Provisorias: Superficies efectivas de trabajo de uso temporal.  b) Permanentes: Superficies de trabajo propiamente tales y de uso definitivo. . Según el ángulo que formen con la horizontal se pueden clasificar en: • Pisos, andamios • Rampas • Escaleras 15.

(38) • Escalas móviles • Escalas típicas c) Improvisadas: Son aquellas que sin ser superficies de trabajo se utilizan como tal, son inaceptables desde el punto de vista de prevención de riesgos. . 2.4.3 Características técnicas. • Pisos: son superficies de trabajo de carácter permanente y cuyo ángulo es 0° con respecto a la horizontal.. La construcción de los pisos debe considerar el trabajo que sobre ellas va a realizar, de modo de ofrecer la resistencia mecánica a la que será expuesto Así por ejemplo, si un piso estará sometido a cargas pesadas deberá ser de hormigón armado.. Los pisos deben ser inspeccionados periódicamente con el propósito de detectar condiciones inseguras tales como:. Deterioros: Grietas, roturas etc. Deficiencias de iluminación. Resbaladizos: Derrames, grasas, desgaste, etc. Falta de señalización: áreas de tránsito, de trabajo, y de almacenamiento. • Rampas: Son superficies de trabajo constituidas por un plano inclinado que se usa para unir dos niveles, cuyo ángulo de inclinación está comprendido entre 0° y 20°, siendo el ángulo ideal de 15°.. El piso debe ser firme y además debe estar nivelado. Para que las rampas sean seguras deben tener:. 16.
