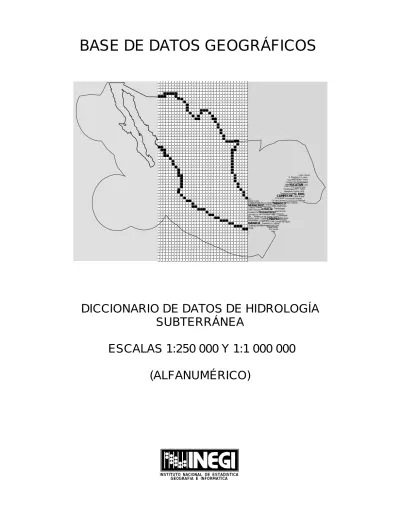

BASE DE DATOS GEOGRÁFICOS

(1)

BASE DE DATOS GEOGRÁFICOS

de las Casas

Unión Juár Comitán de Dguez Rio Chancala

Acala Usumacinta

Cd. Cuauhte P.Progreso

CaboCatoche Cancún P. Juárez Celestún

CAMPECHE YUCATAN

Kohunl Chetumal Nva. Coahuila

Laguan caná

Limones Carillo Puerto Labná Peto

Cobá Tulúm Chichen-itza Ticul

Q. ROO.

Corona Tixmucuy

Hopelchén Tenabo Calkini

Champotón Cd. del Carmen TABASCO

CHIAPAS OAXACA

ISTMO DE TEHUANTEPEC San

Andrés Tuxtla Coatzacoalcos

Escárcega

Salina

Ocosin Bonampak Trinitaria Altamirano Tenosique

Valladolid

Villa Hermosa Pal

Sayula

del Valle Teotitlán Valle Nacional

Tuxtepec

Tapachula Temo

Hgo.

Río Suchia Triunfo

Huixtla San Cristobal

Paredón

Muná MERIDA Nitán

Sisal

Tuxtla Gutiérrez Tehuantepec

VERACRUZ

Ventosa Pedro Comita San

La

Cruz Minatitlán

Juchitán Cárdenas La Venta

DICCIONARIO DE DATOS DE HIDROLOGÍA SUBTERRÁNEA

ESCALAS 1:250 000 Y 1:1 000 000

(ALFANUMÉRICO)

(2)

Presentación

El Instituto Nacional de Estadística, Geografía e Informática (INEGI) tiene entre otros objetivos, el de producir la información geográfica que el país requiere para planificar y conducir el aprovechamiento óptimo de sus recursos naturales y culturales.

Para ello, la Dirección General de Geografía (DGG) del INEGI, ha realizado diversos grados de cubrimiento cartográfico del territorio nacional, en diversas escalas de temas tales como Topografía, Geología, Hidrología, Edafología, Uso del Suelo, etc. Esta cartografía ha sido utilizada de muy diversas maneras para el estudio de las obras o eventos de mayor relevancia que han acontecido en el Territorio Nacional y la Zona Económica Exclusiva.

Sin embargo, el cambio tanto cualitativo como cuantitativo en las necesidades de información que la sociedad demanda y la relativa lentitud de los procesos tradicionales para responder con eficiencia, crearon la necesidad de buscar alternativas para agilizar de manera sustancial el proceso de generación de información geográfica. Como respuesta a esta necesidad se emprende el Proyecto de Modernización de la Actividad Geográfica del Instituto, aprovechando el desarrollo de nuevas tecnologías y recursos de procesamiento digital de información geográfica, que ofrecen mayor agilidad y precisión que sus predecesores analógicos.

Este proyecto sienta las bases generales de carácter normativo, de acuerdo con las cuales se establecerán las acciones de integración de la información geográfica producida en el Instituto y otras dependencias y entidades de la Administración Pública Federal, en un Sistema Nacional de Información Geográfica (SNIG).

Para cumplir los objetivos del proyecto se establece una estructura operativa con un conjunto de capacidades o funciones que se indican a continuación, y que permiten:

• Capturar los datos que existen en forma de documentos, mapas e imágenes.

• Producir y actualizar la información de regiones no cubiertas o desactualizadas.

(3)

De las funciones anteriores, la tercera, corresponde a la Base de Datos Geográficos, (BDG) donde residen los datos que conforman la totalidad de información geográfica producida por la Institución. A continuación se presenta un diagrama general de los componentes de la estructura.

SISTEMA DE INFORMACIÓN

REPRODUCCIÓN AUTOMATIZADA Datos

Datos Datos

Base de Datos Geográficos

RASTER

VECTORIALES ALFANUMÉRICOS

RELACIONADOS ESPACIALMENTE Topográficos 1:50 000

Topográficos 1:250 000

Geológicos 1:4 000 000 Geológicos 1:50 000 Geológicos 1:250 000 Geológicos 1:1 000 000

Uso del suelo 1:250 000

Geodesia Nomenclator

Otros temas DEM

Ortofoto Imagen de satélite Espaciomapa Fotografía aérea

Fotografía aérea Meteorológica Directorios turísticos

ESTRUCTURA OPERATIVA DEL SISTEMA

INFORMACIÓN SOBRE LOS DATOS Da

to s

Da to s

DESPLIEGUE VISUAL CONVERSIÓN

Datos PRODUCCIÓN

PLANIFICACIÓN

ACTUALIZACIÓN ANÁLISIS

ESPACIAL

DISEÑO DE UNA BASE DE DATOS

El desarrollo de cualquier tipo de base de datos, comprende tres etapas típicas:

El diseño conceptual, en el cual se identifican tanto los requerimientos de información, así como los datos disponibles en cada una de las áreas generadoras de datos geográficos en la Institución, sirviendo ésto como base para la generación del modelo conceptual y por otro lado los Diccionario de Datos donde se incluyen las descripciones específicas de los datos de cada tema.

El diseño lógico, que consiste en la integración de los modelos particulares (uno por tema) en un modelo global de información.

Este modelo global se analiza, con el fin de eliminar redundancias y realizar una optimización general, para construir el esquema formal (modelo lógico) de la base de datos, que define su estructura en un lenguaje establecido.

La última etapa, denominada implementación física o modelo físico, consiste en la creación de la representación computacional (diseño y creación de registros, archivos, métodos de acceso restricciones de seguridad, etc.) de la base de datos.

(4)

Las tres etapas aquí descritas son dinámicas, pues los modelos generados en cada una requieren de revisión y actualización constante, debido, entre otros factores, a la evolución de las necesidades internas y externas de información, al desarrollo de especificaciones más detalladas de los datos, o a la disponibilidad de nuevos equipos y herramientas computacionales.

EL DISEÑO DE LA BDG.

En el caso particular de la BDG, se inicia el diseño conceptual con la revisión del contenido de cada uno de los productos tradicionales de información (cartas, reportes, estudios). Esta revisión brinda la oportunidad de analizar en toda su extensión, los contenidos, detectando elementos de información que podrían ser complementarios, o posibles duplicaciones e inconsistencias de información.

Convertir los productos de información geográfica de forma analógica a forma digital, impone la necesidad de considerar que los mecanismos de percepción y análisis de información digital difieren de los tradicionales. Los productos convertidos serán procesados por computadoras, y aunque pueden ser visualizados en monitores gráficos, su análisis se realiza fundamentalmente por la combinación de métodos de análisis geométrico, métodos estadísticos, y consultas de bases de datos (sistemas de información geográfica).

Los datos que constituyen esta información se clasifican, de acuerdo con su representación, en tres tipos: vectorial, raster y alfanumérico. El tipo vectorial contiene los datos provenientes de las cartas que a diferentes escalas y temas se han producido; el tipo raster contiene la información de tipo imagen, de rejilla o teselar, tal como las imágenes satelitarias y los modelos digitales de elevación. El tipo alfanumérico comprende los datos tabulares y textuales, tales como los reportes de campo, o los resultados de análisis de muestras en laboratorio.

Para cada uno de estos tipos de información, es necesario contar con la definición explícita de su contenido, estructura, relaciones y normas que los rigen. Estas características constituyen el Modelo de Datos específico para cada tipo de dato.

De esta manera se conforman el Modelo de Datos Vectoriales, el Modelo de Datos Raster y el Modelo de Datos Alfanuméricos.

(5)

USTED ESTÁ AQUÍ

MODELO DE DATOS I Vectorial II Alfanumérico III Raster

DICCIONARIO DE DATOS

ACERCA DE LOS DICCIONARIOS DE DATOS

I Vectoriales II Alfanuméricos III Raster

T E M A

Batimetría Climatología Edafología Fisiografía Geodesia

Geología

Hidrología Subterránea Hidrología Superficial Recursos Turísticos Topografía

Toponimia Uso del Suelo y Vegetación

Uso Potencial Agrícola, Pecuario y Forestal Otro

TIPO DE DATO

Vectorial Alfanumérico Raster

ESCALA

1:50 000 1:250 000 1:1 000 000 1:4 000 000

(6)

Índice

Introducción ix

Área de permeabilidad 1

Área de veda 2

Área municipal vedada 4

Cenote 6

Instalación hidráulica 8

Manantial 10

Muestra de agua 12

Municipio decretado 17

Noria 18

Pozo 21

Unidad geohidrológica 25

Zona con intrusión salina 27

Zona de explotación 28

Zona de manifestación termal 30

Diagrama 32

Índice de referencia 33

Glosario 38

Anexo 1: Técnicas de análisis físicos y químicos 42

Anexo 2: Permeabilidad cualitativa 43

Anexo 3: Rango de permeabilidad 46

Anexo 4: Catálogo de instituciones 49

(7)

Introducción

El Diccionario de Datos de Hidrología Subterránea con cada uno de los diccionarios de datos involucrados en la componente alfanumérica de la Base de Datos Geográficos (BDG) del INEGI, conforman la segunda parte o sección particular del Modelo de Datos Alfanuméricos.

El agua es de vital importancia, y el estudio de las aguas del subsuelo, es considerado como una ciencia cuantitativa y cualitativa que tiene como objetivo fundamental determinar entre otras cosas, su localización, cantidad, dirección de flujo; así como, las características de las rocas y suelos localizados en las diferentes unidades de permeabilidad. Esta información permite establecer los criterios necesarios para su extracción y distribución, así como para prevenir su contaminación, lo cual facilita su aprovechamiento integral dentro de los sectores agropecuario, industrial y doméstico.

En la cartografía de hidrología subterránea, se describen de manera textual, las características del Territorio Nacional, desde el punto de vista de sus propiedades relacionadas con la presencia o probabilidad de agua subterránea, así como de su comportamiento, explotación, control y afectación por la intrusión salina. El diccionario incluye un glosario con términos técnicos de uso común dentro del tema y en las entidades consideradas en el documento, un primer anexo con las técnica empleadas en los análisis físicos y químicos de la muestra del agua, dos anexos con las clasificaciones de suelos y rocas, considerando el grado de permeabilidad en uno y el rango de permeabilidad en el otro, y un cuarto anexo que relaciona las instituciones que proporcionan información de distinto tipo para los trabajos y estudios hidrológicos, cuyos resultados se incorporan en la BDG.

La definición de entidades y atributos de este diccionario están basadas en la clasificación de las características de la información y cumple con las especificaciones del Modelo de Datos Alfanuméricos de la BDG.

En el diccionario se muestra la forma como la información alfanumérica que complementa el contenido de la Carta de Hidrología Subterránea, en sus escalas 1:250 000 y 1:1 000 000, producida por el INEGI, se ha estructurado y descrito

(8)

ÁREA DE PERMEABILIDAD

Constituida por materiales, rocas y/o suelos, con capacidad de permitir el paso del agua a través de ellos. ¹

ATRIBUTOS IDENTIFICACIÓN

IDENTIFICADOR: Número que se incrementa para cada entidad.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO : Entero(5)

DOMINIO DE VALORES:

Valor ≥ 1

CARACTERÍSTICAS GENERALES

CONDICIÓN: Descripción general de las características físicas de suelos y rocas que conforman un área de permeabilidad.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO : Texto

DOMINIO DE VALORES :

Texto libre

VÍNCULOS

IDENTIFICADOR DE ÁREA DE PERMEABILIDAD: Valor que distingue en forma única la entidad vectorial área de permeabilidad.

Valor ≥ 1

RESTRICCIONES DE INTEGRIDAD

CALIFICADOR(ES) AUTORIZADO(S) DE POSICIÓN ESPACIAL Referencia

RELACIONES

Área de permeabilidad (1) Es (1) Área de permeabilidad(A)

NOTAS

(9)

ÁREA DE VEDA

Zona en donde la explotación del agua subterránea está controlada y/o legislada (prohibida o restringida por decreto) debido principalmente a la sobreexplotación.¹

Valor ≥ 1

FECHA DE DECRETO: Día, mes y año en los cuales fue publicado en el Diario Oficial de la Federación el área de veda.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO : Fecha

FORMATO : dd/mm/aaaa DOMINIO DE VALORES :

Valor ≥ 12/02/1941

FECHA DE PUBLICACIÓN: Día, mes y año en los cuales se realizó la divulgación del decreto.

Valor ≥ 12/02/1941

NOMBRE: Denominación asignada al área de veda.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO : Carácter(65)

DOMINIO DE VALORES : Indeterminado

VÍNCULOS

IDENTIFICADOR DE ÁREA DE VEDA: Valor que distingue en forma única la entidad vectorial área de veda.

Valor ≥ 1

(10)

RELACIONES

Área de veda (1) Es (1) Área de veda(A)

Área de veda (0:1) Incluye (N) Área municipal vedada

NOTAS

1 Esta entidad aplica para las escalas 1:250 000 y 1:1 000 000

(11)

ÁREA MUNICIPAL VEDADA

Cubrimiento estimado de los municipios considerados dentro del área de veda.¹

Valor ≥ 1

CUBRIMIENTO: Categoría que se utiliza para identificar la superficie del municipio incluida en la zona de veda.

Parcial Total

VÍNCULOS

IDENTIFICADOR DEL ÁREA DE VEDA: Valor que distingue en forma única cada área de veda.

Valor ≥ 1

IDENTIFICADOR DEL MUNICIPIO DECRETADO: Valor que distingue en forma única cada municipio decretado.

Valor ≥ 1

(12)

RELACIONES

Área municipal vedada (N) Incluye (1) Municipio decretado Área municipal vedada (N) Es incluida (1) Área de veda

NOTAS

1 Esta entidad sólo aplica para la escala 1:250 000

(13)

CENOTE

Cavidad que comunica con el nivel freático, producto de la disolución de las calizas y el posterior desplome parcial o total de las bóvedas de las cavernas. ¹

Valor ≥ 1

GASTO: Volumen de agua medido por unidad de tiempo.

UNIDAD :Litros por segundo (lps) DOMINIO DE VALORES : 0 ≥ Valor ≤ 500

Restricciones del Atributo :

No aplicable(N/A): Indica que este atributo no es válido, cuando el valor del atributo Condición de la entidad vectorial es Ubicado

TEMPERATURA DEL AGUA: Grado de calor de la muestra de agua.

UNIDAD :Grados Centígrados (ºC) DOMINIO DE VALORES :

Valor ≥ 10

USO: Empleo del agua subterránea extraído del cenote.

TIPO DE ATRIBUTO : Simple, Multivaluado, Almacenado TIPO DE DATO : Carácter(10)

Agrícola Doméstico

(14)

Otro: El valor del atributo es diferente de los valores citados anteriormente y debe ser registrado para incrementar el dominio

VÍNCULOS

IDENTIFICADOR DE CENOTE: Valor que distingue en forma única la entidad vectorial de cenote.

Valor ≥ 1

IDENTIFICADOR DE LA MUESTRA DE AGUA: Valor que distingue en forma única la entidad muestra de agua

Valor ≥ 1

IDENTIFICADOR DE LA INSTALACIÓN HIDRAÚLICA: Valor que distingue en forma única la entidad instalación hidráulica

Valor ≥ 1

RELACIONES

Cenote (1) Es (1) Cenote(P)

Cenote (0:1) Se obtiene (1) Muestra de agua

Cenote (0:1) Cuenta (1) Instalación hidráulica

NOTAS

1 Esta entidad sólo aplica a escala 1:250,000

(15)

INSTALACIÓN HIDRÁULICA

Conjunto de elementos que hacen posible la extracción de agua proveniente de los diferentes tipos de aprovechamientos.¹

Valor ≥ 1

DIÁMETRO DE LA TUBERÍA: Medida interior del tubo que se utiliza para la descarga del agua de los aprovechamientos.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO : Real(2,1)

UNIDAD :Centímetros (cm) DOMINIO DE VALORES : 1.0 ≥ Valor ≤ 86.4

OBRA DE CAPTACIÓN: Existencia de una construcción para depósito del agua subterránea extraída del aprovechamiento.

DOMINIO DE VALORES : No

Si

TIPO DE MOTOR: Clase del motor utilizado para la extracción del agua subterránea.

DOMINIO DE VALORES :

Combustión Interna: Utiliza como combustible algún derivado del petróleo.

Eléctrico: Alimentado por corriente eléctrica.

Eólico: Utiliza el viento como energía motriz.

Otro: El valor del atributo es diferente de los valores citados anteriormente y debe ser registrado para incrementar el dominio

(16)

RELACIONES

Instalación hidráulica (1) Pertenece (0:1) Cenote Instalación hidráulica (1) Pertenece (0:1) Manantial Instalación hidráulica (1) Pertenece (0:1) Noria Instalación hidráulica (1) Pertenece (0:1) Pozo

NOTAS

1 Esta entidad sólo aplica para la escala 1:250,000

(17)

MANANTIAL

Flujo de agua continuo o intermitente que brota del terreno en forma natural. ¹

Valor ≥ 1

GASTO: Volumen de agua medido por unidad de tiempo en el manantial.

UNIDAD :Litros por segundo (lps) DOMINIO DE VALORES : 0 ≥ Valor ≤ 500

No aplicable(N/A): Indica que este atributo no es válido, cuando el valor del atributo Condición de la entidad vectorial es Ubicado.

USO: Empleo del agua extraída del manantial.

DOMINIO DE VALORES : Agrícola

Doméstico Industrial Pecuario Recreativo

Otro: El valor del atributo es diferente de los valores citados anteriormente y debe ser registrado para incrementar el dominio.

(18)

VÍNCULOS

IDENTIFICADOR DE MANANTIAL: Valor que distingue en forma única la entidad vectorial de manantial.

Valor ≥ 1

IDENTIFICADOR DE LA MUESTRA DE AGUA: Valor que distingue en forma única la entidad muestra de agua.

Valor ≥ 1

IDENTIFICADOR DE LA INSTALACIÓN HIDRÁULICA: Valor que distingue en forma única la entidad instalación hidráulica.

Valor ≥ 1

RELACIONES

Manantial (1) Es (1) Manantial(P)

Manantial (0:1) Se obtiene (1) Muestra del agua Manantial (0:1) Cuenta (1) Instalación hidráulica

NOTAS

(19)

MUESTRA DE AGUA

Cantidad de agua obtenida de un aprovechamiento con el fin de determinar sus propiedades físicas y químicas.

1

IDENTIFICADOR: Número secuencial que se incrementa con cada ocurrencia.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO : Entero (5)

Valor ≥ 1

FECHA DE MUESTREO : Día, mes, y año en que se colectó la muestra de agua en el campo.

Valor ≥ 01/03/1977

AGRESIVIDAD: Es el valor que determina si el agua tiene tendencia a depositar o a disolver el carbonato de calcio CaCO3.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO: Carácter (11)

Agresiva: Indica que el agua tiene tendencia a disolver el CaCO3.

Incrustante: Indica que el agua tiene tendencia a depositar el CaCO3.

Neutra: Indica que no hay ni ataque, ni incrustación en el agua, no disuelve ni deposita el CaCO3.

CALIDAD DEL AGUA PARA RIEGO: Valor que es determinado por los parámetros de conductividad eléctrica (CE) y relación de adsorción de sodio (RAS), en el agua, para determinar en que tipo de cultivos y suelos puede ser utilizada.

TIPO DE ATRIBUTO : Simple, Compuesto, Derivado TIPO DE DATO: Carácter (5)

C1-S1 Agua de baja salinidad, baja en sodio.

C1-S2 Agua de baja salinidad, media en sodio.

C1-S3 Agua de baja salinidad, alta en sodio.

C1-S4 Agua de baja salinidad, muy alta en sodio.

C2-S1 Agua de salinidad media, baja en sodio.

(20)

C3-S2 Agua altamente salina, media en sodio.

C3-S3 Agua altamente salina, alta en sodio.

C3-S4 Agua altamente salina, muy alta en sodio.

C4-S1 Agua muy altamente salina, baja en sodio.

C4-S2 Agua muy altamente salina, media en sodio C4-S3 Agua muy altamente salina, alta en sodio C4-S4 Agua muy altamente salina, muy alta en sodio.

CARACTERÍSTICA DE SALINIDAD: Clasificación del agua en función de su conductividad eléctrica.

C1: Agua de baja salinidad C2: Agua de salinidad media C3: Agua altamente salina C4: Agua muy altamente salina

CARACTERÍSTICA DE SODICIDAD: Clasificación del agua en función del efecto que tiene el sodio intercambiable sobre la condición física del suelo.

S1: Agua baja en sodio S2: Agua media en sodio S3: Agua alta en sodio S4: Agua muy alta en sodio

CONCENTRACIÓN DE BICARBONATO: Cantidad del anión bicarbonato presente en la muestra de agua.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO: Real (4,1)

UNIDADES: Miligramos/litro (mg/L) DOMINIO DE VALORES:

0.1 ≤ Valor ≤ N

CONCENTRACIÓN DE CALCIO: Cantidad del catión calcio presente en la muestra de agua.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO: Entero (3.1)

0.0 ≤ Valor ≤ N

(21)

CONCENTRACIÓN DE CARBONATO: Cantidad del anión carbonato presente en la muestra de agua.

0.0 ≤ Valor ≤ N

CONCENTRACIÓN DE CLORURO: Cantidad de anión cloruro presente en la muestra de agua.

0.0 ≤ Valor ≤ N

CONCENTRACIÓN DE MAGNESIO: Cantidad del catión magnesio presente en la muestra de agua.

0.0 ≤ Valor ≤ N

CONCENTRACIÓN DE NITRATO : Cantidad de anión nitrato presente en la muestra de agua.

0.0 ≤ Valor ≤ N

CONCENTRACIÓN DE POTASIO: Cantidad de catión potasio presente en la muestra de agua.

0.0 ≤ Valor ≤ N

CONCENTRACIÓN DE SODIO: Cantidad del catión sodio presente en la muestra de agua.

UNIDADES: Miligramos/litro DOMINIO DE VALORES:

0.0 ≤ Valor ≤ N

CONCENTRACIÓN DE SULFATO: Cantidad del ion sulfato presente en la muestra de agua.

(22)

CONDUCTIVIDAD ELÉCTRICA : Es el valor que indica el contenido de sales en la muestra de agua.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO : Real (3,1)

UNIDADES: Milimhos/centímetros (mmhos/cm) DOMINIO DE VALORES :

2 .0 ≤ Valor ≤ N

VALOR DE LA DUREZA: Cálculo que refiere la cantidad total de los cationes calcio y magnesio, asociados a los aniones carbonato y bicarbonato presentes en la muestra de agua.

0.0 ≤ Valor ≤ N

POTENCIAL DE HIDRÓGENO(pH): Es el valor que expresa la acidez o alcalinidad de la muestra de agua.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO : Real (2,1)

0.0 ≤ Valor ≤ 14.0

RELACIÓN DE ADSORCIÓN DE SODIO (RAS): Cálculo del valor que se refiere a la actividad relativa del ion sodio en las reacciones de intercambio con el suelo, que indica la toxicidad por sodio en el uso del agua para riego.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO: Entero (3)

0 ≤ Valor ≤ N

SÓLIDOS TOTALES DISUELTOS: Es el valor del contenido total de iones en la muestra de agua.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO: Entero (6)

0.0 ≤ Valor ≤ N

RELACIONES

Muestra de agua (1) Pertenece (0:1) Cenote Muestra de agua (1) Pertenece (0:1) Manantial Muestra de agua (1) Pertenece (0:1) Noria

(23)

NOTAS

(24)

MUNICIPIO DECRETADO

Entidad municipal basada en la división político administrativa.¹

Valor ≥ 1

NOMBRE: Denominación del municipio.

DOMINIO DE VALORES :Indeterminado

Ver catálogo de nombres de municipios de la división político-administrativa.

VÍNCULOS

RELACIONES

Municipio (0:1) Es Incluido (N) Área municipal vedada

NOTAS

(25)

NORIA

Perforación vertical realizada manualmente para extraer agua subterránea. ¹

Valor ≥ 1

GASTO: Volumen de agua medido por unidad de tiempo .

UNIDAD :Litros por segundo (lps) DOMINIO DE VALORES : 0 ≥ Valor ≥ 16

NIVEL DINÁMICO: Profundidad del espejo del agua.

UNIDAD : Metros (m) DOMINIO DE VALORES : 0 ≥ Valor ≤ 70

TEMPERATURA DEL AGUA: Grado de calor de la muestra de agua.

UNIDAD :Grados Centígrados (ºC) DOMINIO DE VALORES : 14 ≥ Valor ≤ 50

(26)

USO: Empleo del agua extraído de la noria.

Otro: El valor del atributo es diferente de los valores citados anteriormente y debe ser registrado para incrementar el dominio.

VÍNCULOS

IDENTIFICADOR NORIA: Valor que distingue en forma única la entidad vectorial noria.

Valor ≥ 1

IDENTIFICADOR DE LA MUESTRA DE AGUA: Valor que distingue en forma única la entidad muestra de agua.

Valor ≥ 1

IDENTIFICADOR DE LA INSTALACIÓN HIDRAÚLICA: Valor que distingue en forma única la entidad instalación hidraúlica.

Valor ≥ 1

(27)

RELACIONES

Noria (1) Es (1) Noria(P)

Noria (1:0) Se obtiene (1) Muestra de agua Noria (1:0) Cuenta (1) Instalación hidraúlica

NOTAS

(28)

POZO

Perforación vertical realizada con maquinaria para extraer agua subterránea.¹

Valor ≥ 1

DENOMINACIÓN ANIÓNICA: Establecida en función de los aniones presentes en el agua.

Bicarbonatada: Agua que contiene bicarbonato (HCO3) Clorada: Agua que contiene cloro (Cl)

Sulfatada: Agua que contiene sulfato (SO4)

Bicarbonatada - Clorada: Agua que contiene bicarbonato y cloro (HCO3 - Cl)

Sulfatada-Bicarbonatada-Clorada : Agua que contiene sulfato, bicarbonato y cloro (SO4-HCO3-Cl) Sulfatada - Bicarbonatada: Agua que contiene sulfato y bicarbonato (SO4 -HCO3 )

Ninguno : El atributo carece de valor. ²

DENOMINACIÓN CATIÓNICA: Establecida en función de los cationes presentes en el agua.

Cálcica: Agua que contiene Ca Magnésica: Agua que contiene Mg Sódica: Agua que contiene Na

Cálcica - Sódica: Agua que contiene Ca - Na Magnésica - Cálcica: Agua que contiene Mg - Ca Magnésica - Sódica :Agua que contiene Mg - Na

(29)

FAMILIA DEL AGUA: Clasificación que considera como propiedad principal, las características químicas del agua subterránea.

TIPO DE ATRIBUTO : Compuesto, Único, Derivado TIPO DE DATO : Carácter(60)

DOMINIO DE VALORES : Cálcica - Bicarbonatada Cálcica - Clorada Cálcica - Sulfatada

Cálcica - Bicarbonatada - Clorada

Cálcica - Sulfatada - Bicarbonatada -Clorada Cálcica - Sulfatada - Bicarbonatada

Magnésica - Bicarbonatada Magnésica - Clorada Magnésica - Sulfatada

Magnésica - Bicarbonatada - Clorada

Magnésica - Sulfatada - Bicarbonatada -Clorada Magnésica - Sulfatada - Bicarbonatada

Sódica - Bicarbonatada Sódica - Clorada Sódica - Sulfatada

Sódica - Bicarbonatada - Clorada

Sódica - Sulfatada - Bicarbonatada -Clorada Sódica - Sulfatada - Bicarbonatada

Cálcica - Sódica- Bicarbonatada Cálcica - Sódica- Clorada Cálcica - Sódica- Sulfatada

Cálcica - Sódica- Bicarbonatada - Clorada

Cálcica - Sódica- Sulfatada - Bicarbonatada -Clorada Cálcica - Sódica- Sulfatada - Bicarbonatada

Magnésica - Cálcica - Bicarbonatada Magnésica - Cálcica - Clorada Magnésica - Cálcica - Sulfatada

Magnésica - Cálcica - Bicarbonatada - Clorada

Magnésica - Cálcica - Sulfatada - Bicarbonatada -Clorada

(30)

Magnésica - Sódica - Bicarbonatada - Clorada

Magnésica - Sódica - Sulfatada - Bicarbonatada -Clorada Magnésica - Sódica - Sulfatada - Bicarbonatada

Magnésica - Sódica - Cálcica - Bicarbonatada Magnésica - Sódica - Cálcica - Clorada Magnésica - Sódica - Cálcica - Sulfatada

Magnésica - Sódica - Cálcica - Bicarbonatada - Clorada

Magnésica - Sódica - Cálcica - Sulfatada - Bicarbonatada - Clorada Magnésica - Sódica - Cálcica - Sulfatada - Bicarbonatada

Ninguno : No se cuenta con el dato. ²

NIVEL DINÁMICO: Profundidad del espejo del agua.

UNIDAD : Metros (m) DOMINIO DE VALORES : Valor ≥ N

TEMPERATURA DEL AGUA: Grado de calor de la muestra del agua.

UNIDAD : Grados Centígrados (ºC) DOMINIO DE VALORES : 0 ≥ Valor ≤ 100

USO: Empleo del agua extraída del pozo.

(31)

VÍNCULOS

IDENTIFICADOR POZO: Valor que distingue en forma única la entidad vectorial pozo

Valor ≥ 1

IDENTIFICADOR DE LA MUESTRA DE AGUA: Valor que distingue en forma única la entidad muestra de agua

Valor ≥ 1

IDENTIFICADOR DE LA INSTALACIÓN HIDRÁULICA: Valor que distingue en forma única la entidad instalación hidráulica

Valor ≥ 1

RELACIONES

Pozo (1) Es (1) Pozo(P)

Pozo (0:1) Se obtiene (1) Muestra de agua Pozo (0:1) Cuenta (1) Instalación hidráulica

NOTAS

1 Esta entidad sólo aplica para la escala 1:250,000.

2 No a todos los pozos se le determina la familia del agua.

(32)

UNIDAD GEOHIDROLÓGICA

Área con uno o varios tipos de roca o material granular cuyas características físico-químicas permiten, en diferente grado, almacenar y transmitir el agua subterránea.¹

Valor ≥ 1

LOCALIZACIÓN: Descripción general del marco geográfico y/o geohidrológico.

Texto libre

INFORMACIÓN GEOLÓGICA: Descripción general geológica que justifica el agrupamiento de materiales efectuado para definir la unidad geohidrólogica.

Texto libre

CARACTERÍSTICAS FÍSICAS: Descripción general de las condiciones físicas observadas en campo que definen la potencialidad hidrológica de la unidad.

Texto libre

CARACTERÍSTICAS GEOHIDROLÓGICAS: Descripción general de las condiciones de los acuíferos detectados en cada unidad.

Texto libre

(33)

VÍNCULOS

IDENTIFICADOR DE LA UNIDAD GEOHIDROLÓGICA: Valor que distingue en forma única la entidad vectorial unidad geohidrológica.

DOMINIO DE VALORES:

Valor ≥ 1

RELACIONES

Unidad geohidrológica (1) Es (1) Unidad geohidrológica(A)

NOTAS

(34)

ZONA CON INTRUSIÓN SALINA

Área en donde el acuífero ha sido invadido por el agua del mar como resultado de la sobreexplotación.¹

Valor ≥ 1

CONDICIÓN : Descripción general de la situación del acuífero respecto al avance del agua de mar en una zona con intrusión salina.

Texto libre

VÍNCULOS

IDENTIFICADOR DE LA ZONA CON INTRUSIÓN SALINA: Valor que distingue en forma única la entidad vectorial zona con intrusión salina.

Valor ≥ 1

RELACIONES

Zona con intrusión salina (1) Es (1) Zona con intrusión salina(A)

(35)

ZONA DE EXPLOTACIÓN

Área en donde se realiza la extracción de agua subterránea en mayor o menor grado.¹

Valor ≥ 1

CARACTERÍSTICAS FÍSICAS : Descripción general de la localización y superficie donde se encuentra la zona de explotación.

Texto libre

CARACTERÍSTICAS GENERALES: Descripción de la situación de la zona de explotación.

Texto libre

USO :Empleo del agua extraída del acuífero.

Agrícola Pecuario Doméstico

Restricciones del Atributo:

No disponible : No se cuenta con el dato

VOLUMEN DE DISTRIBUCIÓN : Cantidad de agua del acuífero distribuida para diferentes fines anualmente.

TIPO DE ATRIBUTO : Simple, Multivaluado, Almacenado TIPO DE DATO : Entero(9)

UNIDAD DE MEDIDA : Metros cúbicos (m³) DOMINIO DE VALORES :

Valor ≥ 1

(36)

VOLUMEN DE EXTRACCIÓN: Cantidad de agua dispuesta del acuífero anualmente.

TIPO DE ATRIBUTO : Simple, Único, Derivado TIPO DE DATO : Entero(9)

Valor ≥ 1

No disponible : No se cuenta con el dato.

VOLUMEN DE RECARGA : Cantidad de agua repuesta al acuífero anualmente.

Valor ≥ 1

No disponible : No se cuenta con el dato.

VÍNCULOS

IDENTIFICADOR DE LA ZONA DE EXPLOTACIÓN: Valor que distingue en forma única la entidad vectorial zona de explotación.

Valor ≥ 1

RELACIONES

Zona de explotación (1) Es (1) Zona de explotación(A)

NOTAS

(37)

ZONA DE MANIFESTACIÓN TERMAL

Sitio en donde existe energía calorífica en el agua debido a las características del subsuelo.¹

Valor ≥ 1

NÚMERO DE REFERENCIA: Número secuencial que se asigna tomando en consideración el orden de aparición de la zona de manifestación termal en la carta, de norte a sur y de oeste a este.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO : Entero (5)

DOMINIO DE VALORES

Valor ≥ 1

CONDICIÓN: Descripción explicativa de la interpretación de la actividad termal.

TIPO DE ATRIBUTO : Simple, Único, Almacenado TIPO DE DATO :Texto

Texto libre

NOMBRE: Denominación que asignada a la zona de manifestación termal, por lo regular coincide con el nombre de localidades o de lugares conocidos.

TIPO DE DATO : Carácter

DOMINIO DE VALORES :Indeterminado

VÍNCULOS

IDENTIFICADOR DE ZONA DE MANIFESTACIÓN TERMAL: Valor que distingue en forma única la entidad vectorial de zona de manifestación termal

Valor ≥ 1

(38)

RELACIONES

Zona de manifestación termal (1) Es (1) Zona de manifestación termal(A)(P)

NOTAS

(39)

DIAGRAMA

CENOTE

Pertenece MUESTRA AGUA

Pertenece Cuenta

Pertenece

Cuenta

Fecha de muestreo Se obtiene

INSTALACIÓN HIDRAULICA

MANANTIAL

NORIA

POZO

Pertenece Fecha de muestreo Se obtiene

Pertenece

Pertenece Cuenta

Cuenta Pertenece

UNIDAD GEOHIDROLÓGICA AREA DE

PERMEABILIDAD

ZONA CON INTRUSIÓN SALINA

Incluye

Es incluido Incluye

AREA DE VEDA MUNICIPIO

DECRETADO AREA MUNICIPAL

VEDADA Es incluida

ZONA DE EXPLOTACIÓN

ZONA DE MANIFESTACION

TERMAL

Pertenece

(40)

ÍNDICE DE REFERENCIA

A

Abrevadero ...Ver Uso Agrícola Agresividad...MUESTRA DE AGUA Agricultura ...Ver Uso Agrícola Agropecuario ...Ver Uso Pecuario Agua potable...Ver Uso Doméstico

Área de permeabilidad ...ÁREA DE PERMEABILIDAD Área de veda ...ÁREA DE VEDA

Área municipal vedada ...ÁREA MUNICIPAL VEDADA

C

Calidad del agua para riego ...MUESTRA DE AGUA Característica de salinidad ...MUESTRA DE AGUA Característica de sodicidad ...MUESTRA DE AGUA

Características físicas ...ZONA DE EXPLOTACIÓN, UNIDAD

GEOHIDROLÓGICA, ZONA DE EXPLOTACIÓN Características geohidrológicas...UNIDAD GEOHIDROLÓGICA

Cenote ...CENOTE Climatología...No se considera Concentración de bicarbonato...MUESTRA DE AGUA Concentración de calcio ...MUESTRA DE AGUA Concentración de carbonato ...MUESTRA DE AGUA Concentración de cloruro ...MUESTRA DE AGUA Concentración de magnesio...MUESTRA DE AGUA Concentración de nitrato ...MUESTRA DE AGUA Concentración de potasio...MUESTRA DE AGUA Concentración de sodio...MUESTRA DE AGUA Concentración de sulfato...MUESTRA DE AGUA

Condición...ÁREA DE PERMEABILIDAD, ZONA CON

INTRUSIÓN SALINA, ZONA DE MANIFESTACIÓN, TERMAL

Conductividad eléctrica...MUESTRA DE AGUA

Corriente subterránea ...DIRECCIÓN DE FLUJO DEL AGUA SUBTERRÁNEA (Ver diccionario de datos de Hidrología Subterránea escala 1:250 000, vectorial)

Cubrimiento ...ÁREA MUNICIPAL VEDADA

D

Denominación aniónica...POZO Denominación catiónica ...POZO

(41)

E

Escurridero ...MANANTIAL Estratigrafía ...No se considera

F

Familia del agua ...POZO

Fecha de decreto ...ÁREA DE VEDA Fecha de muestreo ...MUESTRA DE AGUA Fecha de publicación ...ÁREA DE VEDA Fisiografía...No se considera

Flujo subterráneo ...DIRECCIÓN DE FLUJO DEL AGUA SUBTERRÁNEA (Ver diccionario de datos de Hidrología Subterránea escala 1:250 000, vectorial).

G

Gasto...CENOTE, MANANTIAL, NORIA Generalidades de hidrología subterránea ...No se considera

Geomorfología ...No se considera Granulometría...No se considera

H

Hidrografía...No se considera

I

Información geológica...UNIDAD GEOHIDROLÓGICA Instalación hidraúlica ...INSTALACIÓN HIDRAÚLICA Intrusión salina...ZONA CON INTRUSIÓN SALINA

L

Lloradero ...MANANTIAL

M

Magnesio ...MUESTRA DE AGUA Manantial ...MANANTIAL

Manantial termal ...ZONA CON MANIFESTACIÓN TERMAL Manifestación termal...ZONA CON MANIFESTACIÓN TERMAL Material...UNIDAD GEOHIDROLÓGICA

(42)

Materiales no consolidados ...UNIDAD GEOHIDROLÓGICA

(Ver diccionario de datos de Hidrología Subterránea escala 1:250 000, vectorial)

Muestra de agua ...MUESTRA DE AGUA Municipio ...MUNICIPIO DECRETADO Municipio decretado ...MUNICIPIO DECRETADO

N

Nitratos ...MUESTRA DE AGUA

Nombre ...ÁREA DE VEDA, MUNICIPIO DECRETADO, ZONA CON MANIFESTACIÓN TERMAL Nivel dinámico ...NORIA, POZO

Noria...NORIA

Número de referencia ...ZONA CON MANIFESTACIÓN TERMAL

O

Observaciones ...ZONA DE EXPLOTACIÓN Ojo de agua ...MANANTIAL

Obra de captación...INSTALACIÓN HIDRAÚLICA

P

Permeabilidad alta ...UNIDAD GEOHIDROLÓGICA

Permeabilidad baja ...UNIDAD GEOHIDROLÓGICA

(Ver diccionario de datos de Hidrología Subterránea escala 1:250 000, Vectorial)

Permeabilidad baja media...UNIDAD GEOHIDROLÓGICA

Permeabilidad media ...UNIDAD GEOHIDROLÓGICA

Permeabilidad media alta ...UNIDAD GEOHIDROLÓGICA

Potasio...MUESTRA DE AGUA Potencial de hidrógeno ...MUESTRA DE AGUA Pozo ...POZO

Pozo artesiano ...POZO Pozo brotante ...POZO

(43)

R

Recomendaciones... ...No se considera

Región Fisiográfica ...PROVINCIA FISIOGRÁFICA (Ver diccionario de datos Fisiográficos escala 1:1 000 000, vectorial) Relación de adsorción de sodio...MUESTRA DE AGUA

Riego ...Ver Uso agrícola

S

Sodio ...MUESTRA DE AGUA Sólidos totales disueltos...MUESTRA DE AGUA

Subprovincia fisiográfica ...SUBPROVINCIA/DISCONTINUIDAD (Ver diccionario de datos Fisiográficos escala 1:1 000 000, vectorial) Suelo ...MUESTRA SUELO (Ver diccionario de datos

Edafológicos escala 1:250 000, alfanumérico) Sulfatos ...MUESTRA DE AGUA

T

Temperatura del agua...CENOTE, NORIA, POZO

Tipo de clima ...UNIDAD DE CLIMA (Ver diccionario de datos Climáticos, vectorial)

Tipo de motor ...INSTALACIÓN HIDRAÚLICA

Tipo de roca...MUESTRA DE ROCA (Ver diccionario de datos Geológicos escala 1:250 000, alfanumérico)

U

Unidad geohidrológica ...UNIDAD GEOHIDROLÓGICA

Uso ...CENOTE, MANANTIAL, NORIA, POZO, ZONA DE EXPLOTACIÓN

Uso agrícola...CENOTE, MANANTIAL, NORIA, POZO, ZONA DE EXPLOTACIÓN

Uso doméstico ...CENOTE, MANANTIAL, NORIA, POZO, ZONA DE EXPLOTACIÓN

Uso industrial ...CENOTE, MANANTIAL, NORIA, POZO

Uso pecuario...CENOTE, MANANTIAL, NORIA, POZO, ZONA DE EXPLOTACIÓN

Uso recreativo...CENOTE, MANANTIAL, NORIA, POZO

V

Valor de dureza...MUESTRA DE AGUA

(44)

Z

Zona de agua subterránea salada ...ZONA CON INTRUSIÓN SALINA Zona de explotación...ZONA DE EXPLOTACIÓN

Zona de géisers ...ZONA CON MANIFESTACIÓN TERMAL Zona de manantiales con agua caliente ...ZONA CON MANIFESTACIÓN TERMAL Zona de manifestación termal ...ZONA CON MANIFESTACIÓN TERMAL Zona de pozos de extracción de agua...ÁREA DE CONCENTRACIÓN DE POZOS (Ver

diccionario de datos de Hidrología Subterránea escala 1:250 000, vectorial).

Zona de veda...ZONA DE VEDA

Zona geotérmica ...ZONA CON MANIFESTACIÓN TERMAL

(45)

GLOSARIO

ABATIMIENTO: Es el descenso del agua subterránea, debido a la sobrexplotación.

ABSORCIÓN ATÓMICA: Técnica analítica que se basa en la absorción de energía característica para cada elemento y en la correlación de dicha absorción con la concentración del elemento a cuantificar.

ACIDEZ: En el agua se debe al contenido de bióxido de carbono (CO2), que reacciona con el hidrógeno de ésta (H+), formando ácido carbónico (H2CO3).

AFECTACIÓN DE VEDA : Circunstancias en las que se encuentra la zona de explotación con base en un decreto de impedimento para seguir extrayendo agua del subsuelo.

AGUA DE BUENA CALIDAD : Es aquella cuyo contenido es menor a 1000 mg/l de total de sólidos disueltos AGUA SUBTERRÁNEA: Es la que existe bajo la superficie del terreno.

ALCALINIDAD: Se refiere al contenido de carbonatos ( CO3= ) y bicarbonatos ( HCO3- ), los cuales provienen de la incorporación del dióxido de carbono ( CO2 ) en el agua y de la disolución de rocas carbonatadas.

ANIÓN:- Ion con carga negativa.

CALIDAD DEL AGUA: Clasificación en función del contenido total de sólidos disueltos.

CARACTERÍSTICAS GEOHIDROLÓGICAS: Propiedades físicas, químicas y las reacciones al medio ambiente del agua subterránea, con respecto al almacenamiento, flujo subterráneo, distribución y explotación . CATIÓN: Ion con carga positiva.

CLAVE CARTOGRÁFICA: Conjunto de caracteres alfanuméricos con el que se identifica un mapa u hoja dentro de una cartografía, de acuerdo al Sistema Cartográfico Internacional, en la que el eje vertical se identifica con letras y el horizontal con números (G14-7).

CLAVE DEL ESPECIALISTA: Formada por las iniciales de los apellidos del responsable del muestreo.

COHESIÓN : Es la fuerza de atracción que se ejerce entre las partículas que integran los materiales.

COLORIMETRÍA: Por medio de esta técnica se cuantifica un ion o elemento a través del desarrollo de color, la cual se realiza en un espectrofotómetro (colorímetro) ya sea de luz visible o ultravioleta.

CONDICIÓN DE LA INTRUSIÓN SALINA: Situación ó estado del movimiento o avance del agua de mar hacia los acuíferos, o cantidad considerable de sólidos totales disueltos en las aguas subterráneas.

CONDUCTIMETRÍA: Método que consiste en medir la capacidad de una solución para conducir una corriente eléctrica.

CONDUCTIVIDAD ELÉCTRICA: En el agua es directamente proporcional al contenido de sales.

(46)

CORRIENTE SUPERFICIAL: Flujo de agua que tiene movimientos que van de los altos topográficos hacia las partes bajas de los continentes, a través de un cause.

DELEZNABLE: Roca o material que se rompe o disgrega fácilmente; sin consistencia.

DESCARGA: Volumen de agua que en un período de tiempo sale o se obtiene del embalse subterráneo.

DRENAR: Salida del agua por medios naturales o artificiales.

DUREZA: Se refiere a la alta concentracion de carbonato de calcio y magnesio presente en el agua, lo que le confiere esta característica. Se consideran aguas duras aquellas que requieren de cantidades considerables de jabón para producir espuma.

EQUIVALENTE QUÍMICO: Es el peso en gramos de un ion o compuesto que se combina con, o reemplaza un gramo de hidrógeno. El peso atómico o peso de la fórmula dividido por su valencia.

ESTRATIGRAFÍA: Estudio de las rocas estratificadas (sedimentarias y volcánicas) espacialmente, su sucesión en el tiempo, la naturaleza de las mismas y la correlación de los estratos en diferentes lugares. Rama de la geología a la que concierne la descripción, la organización y la clasificación de las rocas estratificadas.

EXTRACCIÓN: Acción de sacar un volumen de agua del subsuelo.

FECHA DE VERIFICACIÓN : Es el día, mes y año en que se levanta un punto en el terreno o área seleccionada; describiendo sus características físicas.

FLAMOMETRÍA: Técnica que se basa en la emisión de radiación característica para cada elemento y en la correlación de la intensidad de la emisión con la concentración de dicho elemento.

GEOFORMA: Apariencia que presenta la superficie de la tierra, debido a los procesos endógenos y exógenos.

HIDROGRAFÍA: Parte de la hidrología que se ocupa de la descripción de los ríos, lagos y presas, cualitativa y cuantitativamente; de su localización, condiciones fisiográficas, régimen y aprovechamiento.

HIDROLOGÍA SUBTERRÁNEA: Rama de la hidrología que estudia el almacenamiento, circulación y distribución de las aguas terrestres en la zona saturada de las formaciones geológicas, considerando sus propiedades físicas y químicas, su interacción con el medio físico y biológico y su reacción a la acción del hombre.

HIDROLOGÍA: Ciencia que estudia las propiedades físicas, químicas, y biológicas del agua, su ocurrencia, circulación y distribución sobre y debajo de la corteza terrestre, su presencia en la atmósfera y sus relaciones con el medio ambiente y los seres vivos.

HOJA CARTOGRÁFICA:- Nombre del mapa, carta, o plano, de ciertas medidas, formato y escala, que es parte de una serie cartográfica extensa compuesta de muchas hojas.

“In Situ”: En el sitio.

IDENTIFICADOR DE INTRUSIÓN SALINA : Movimiento del agua de mar hacia los acuíferos y/o alto
