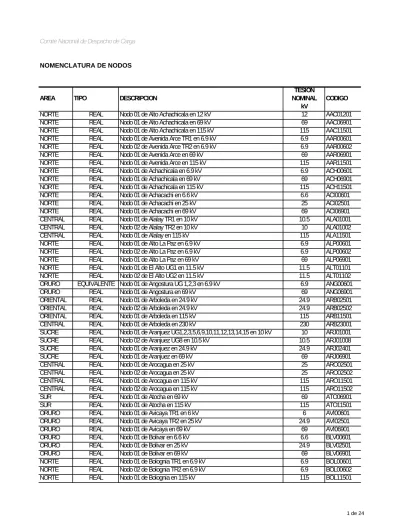

NOMENCLATURA DE NODOS

TESION

AREA TIPO DESCRIPCION NOMINAL CODIGO

kV

NORTE REAL Nodo 01 de Alto Achachicala en 12 kV 12 AAC01201

NORTE REAL Nodo 01 de Alto Achachicala en 69 kV 69 AAC06901

NORTE REAL Nodo 01 de Alto Achachicala en 115 kV 115 AAC11501 NORTE REAL Nodo 01 de Avenida Arce TR1 en 6.9 kV 6.9 AAR00601 NORTE REAL Nodo 02 de Avenida Arce TR2 en 6.9 kV 6.9 AAR00602

NORTE REAL Nodo 01 de Avenida Arce en 69 kV 69 AAR06901

NORTE REAL Nodo 01 de Avenida Arce en 115 kV 115 AAR11501

NORTE REAL Nodo 01 de Achachicala en 6.9 kV 6.9 ACH00601

NORTE REAL Nodo 01 de Achachicala en 69 kV 69 ACH06901

NORTE REAL Nodo 01 de Achachicala en 115 kV 115 ACH11501

NORTE REAL Nodo 01 de Achacachi en 6.6 kV 6.6 ACI00601

NORTE REAL Nodo 01 de Achacachi en 25 kV 25 ACI02501

NORTE REAL Nodo 01 de Achacachi en 69 kV 69 ACI06901

CENTRAL REAL Nodo 01 de Alalay TR1 en 10 kV 10.5 ALA01001

CENTRAL REAL Nodo 02 de Alalay TR2 en 10 kV 10 ALA01002

CENTRAL REAL Nodo 01 de Alalay en 115 kV 115 ALA11501

NORTE REAL Nodo 01 de Alto La Paz en 6.9 kV 6.9 ALP00601

NORTE REAL Nodo 02 de Alto La Paz en 6.9 kV 6.9 ALP00602

NORTE REAL Nodo 01 de Alto La Paz en 69 kV 69 ALP06901

NORTE REAL Nodo 01 de El Alto UG1 en 11.5 kV 11.5 ALT01101

NORTE REAL Nodo 02 de El Alto UG2 en 11.5 kV 11.5 ALT01102

ORURO EQUIVALENTE Nodo 01 de Angostura UG 1,2,3 en 6.9 kV 6.9 ANG00601

ORURO REAL Nodo 01 de Angostura en 69 kV 69 ANG06901

ORIENTAL REAL Nodo 01 de Arboleda en 24.9 kV 24.9 ARB02501

ORIENTAL REAL Nodo 02 de Arboleda en 24.9 kV 24.9 ARB02502

ORIENTAL REAL Nodo 01 de Arboleda en 115 kV 115 ARB11501

CENTRAL REAL Nodo 01 de Arboleda en 230 kV 230 ARB23001

SUCRE REAL Nodo 01 de Aranjuez UG1,2,3,5,6,9,10,11,12,13,14,15 en 10 kV 10 ARJ01001

SUCRE REAL Nodo 02 de Aranjuez UG8 en 10.5 kV 10.5 ARJ01008

SUCRE REAL Nodo 01 de Aranjuez en 24.9 kV 24.9 ARJ02401

SUCRE REAL Nodo 01 de Aranjuez en 69 kV 69 ARJ06901

CENTRAL REAL Nodo 01 de Arocagua en 25 kV 25 ARO02501

SUR REAL Nodo 01 de Atocha en 69 kV 69 ATO06901

SUR REAL Nodo 01 de Atocha en 115 kV 115 ATO11501

ORURO REAL Nodo 01 de Avicaya TR1 en 6 kV 6 AVI00601

ORURO REAL Nodo 01 de Avicaya TR2 en 25 kV 24.9 AVI02501

ORURO REAL Nodo 01 de Avicaya en 69 kV 69 AVI06901

ORURO REAL Nodo 01 de Bolivar en 6.6 kV 6.6 BLV00601

ORURO REAL Nodo 01 de Bolivar en 25 kV 24.9 BLV02501

ORURO REAL Nodo 01 de Bolivar en 69 kV 69 BLV06901

NORTE REAL Nodo 01 de Bolognia TR1 en 6.9 kV 6.9 BOL00601

NORTE REAL Nodo 02 de Bolognia TR2 en 6.9 kV 6.9 BOL00602

(2)

kV

NORTE REAL Nodo 01 de Bombo en 24.9 kV 24.9 BOM02401

NORTE REAL Nodo 01 de Bombo en 69 kV 69 BOM06901

NORTE EQUIVALENTE Nodo 01 de Botijlaca UG1,2,3 en 6.6 kV 6.6 BOT00601

NORTE REAL Nodo 01 de Botijlaca en 115 kV 115 BOT11501

ORIENTAL REAL Nodo 01 de Brechas en 230 kV 230 BRE23001

ORIENTAL REAL Nodo 01 de Brechas en 24.9 kV 24.9 BRE02401

CENTRAL REAL Nodo 01 de Bulo Bulo UG1 en 11.5 kV 11.5 BUL01101 CENTRAL REAL Nodo 02 de Bulo Bulo UG2 en 11.5 kV 11.5 BUL01102 CENTRAL REAL Nodo 03 de Bulo Bulo UG3 en 11.5 kV 11.5 BUL01103

CENTRAL REAL Nodo 01 de Bulo Bulo en 230 kV 230 BUL23001

NORTE REAL Nodo 01 de Cahua UG1 en 6.9 kV 6.9 CAH00601

NORTE REAL Nodo 01 de Cahua UG1 en 115 kV 115 CAH11501

NORTE REAL Nodo 01 de Caiconi en 6.9 kV 6.9 CAI00601

NORTE REAL Nodo 01 de Caiconi en 69 kV 69 CAI06901

CENTRAL REAL Nodo 01 de Cala Cala en 10 kV 10 CAL01001

CENTRAL REAL Nodo 01 de Cala Cala en 24.9 kV 24.9 CAL02401

CENTRAL REAL Nodo 01 de Cala Cala en 115 kV 115 CAL11501

ORIENTAL REAL Nodo 01 de Cañoto TR1 en 10.5 kV 10.5 CAÑ01001 ORIENTAL REAL Nodo 02 de Cañoto TR2 en 10.5 kV 10.5 CAÑ01002

ORIENTAL REAL Nodo 01 de Cañoto en 69 kV 69 CAÑ06901

CENTRAL REAL Nodo 01 de Carrasco UG1 en 11.5 kV 11.5 CAR01101 CENTRAL REAL Nodo 02 de Carrasco UG2 en 11.5 kV 11.5 CAR01102 CENTRAL REAL Nodo 03 de Carrasco UG3 en 11.5 kV 11.5 CAR01103

CENTRAL REAL Nodo 01 de Carrasco en 34.5 kV 34.5 CAR03401

CENTRAL REAL Nodo 01 de Carrasco en 230 kV 230 CAR23001

CENTRAL REAL Nodo 01 de Catavi en 69 kV 69 CAT06901

CENTRAL REAL Nodo 01 de Catavi en 115 kV 115 CAT11501

NORTE REAL Nodo 02 de Cahua UG2 en 6.9 kV 6.9 CAU00601

NORTE REAL Nodo 02 de Cahua UG2 en 115 kV 115 CAU11501

TARIJA REAL Nodo 01 de Caiza en 24.9 kV 24.9 CAZ02401

TARIJA REAL Nodo 01 de Caiza en 69 kV 69 CAZ06901

CENTRAL REAL Nodo 01 Tap Coboce en 115 kV 115 CBC11501

CENTRAL REAL Nodo 01 de Central TR1 en 10 kV 10 CEN01001

CENTRAL REAL Nodo 02 de Central TR2 en 10 kV 10 CEN01002

CENTRAL REAL Nodo 01 de Central en 24.9 kV 24.9 CEN02401

CENTRAL REAL Nodo 01 de Central en 115 kV 115 CEN11501

NORTE REAL Nodo 01 de Challapampa TR1 en 6.9 kV 6.9 CHA00601 NORTE REAL Nodo 02 de Challapampa TR2 en 6.9 kV 6.9 CHA00602

NORTE REAL Nodo 01 de Challapampa en 115 kV 115 CHA11501

NORTE REAL Nodo 01 de Chaguaya en 24.9 kV 24.9 CHG02401

NORTE REAL Nodo 01 de Chaguaya en 69 kV 69 CHG06901

CENTRAL REAL Nodo 01 de Chimoré en 34.5 kV 34.5 CHI03401

CENTRAL REAL Nodo 02 de Chimoré en 34.5 kV 34.5 CHI03402

CENTRAL REAL Nodo 01 de Chimoré en 230 kV 230 CHI23001

NORTE REAL Nodo 01 de Chojlla en 11.5 kV 11.5 CHJ01101

NORTE REAL Nodo 01 de Chojlla en 115 kV 115 CHJ11501

SUR REAL Nodo 01 de Chilcobija en 6.15 kV 6.15 CHL00601

SUR REAL Nodo 01 de Chilcobija en 69 kV 69 CHL06901

ORIENTAL REAL Nodo 01 de Chané en 115 kV 115 CHN11501

(3)

kV

ORURO EQUIVALENTE Nodo 01 de Choquetanga UG1,2,3 en 6.6 kV 6.6 CHO00601

ORURO REAL Nodo 01 de Choquetanga en 69 kV 69 CHO06901

NORTE REAL Nodo 01 de Chuquiaguillo en 115 kV 115 CHQ11501

NORTE REAL Nodo 01 de Chuquiaguillo en 6.9 kV 6.9 CHQ00601

NORTE REAL Nodo 02 de Chuquiaguillo en 6.9 kV 6.9 CHQ00602

NORTE REAL Nodo 02 de Chururaqui UG2 en 6.9 kV 6.9 CHR00601

NORTE REAL Nodo 02 de Chururaqui UG2 en 115 kV 115 CHR11501

NORTE REAL Nodo 01 de Chuspipata en 115 kV 115 CHS11501

ORURO REAL Nodo 01 de Chiñata en 2.2 kV 2.2 CHT00201

ORURO REAL Nodo 01 de Chiñata en 24.9 kV 24.9 CHT02401

NORTE REAL Nodo 01 de Chururaqui UG1 en 6.9 kV 6.9 CHU00601

NORTE REAL Nodo 01 de Chururaqui UG1 en 115 kV 115 CHU11501

NORTE REAL Nodo 01 de Chojlla Antigua en 2.4 kV 2.4 CJL00201 NORTE REAL Nodo 01 de Chojlla Antigua en 24.9 kV 24.9 CJL02401

ORURO REAL Nodo 01 de Colquiri en 6.9 kV 6.9 CLQ00601

ORURO REAL Nodo 01 de Colquiri en 69 kV 69 CLQ06901

ORURO REAL Nodo 01 de Complejo Metalurgico Vinto TR1 en 6.6 kV 6.6 CMV00601 ORURO REAL Nodo 02 de Complejo Metalurgico Vinto TR2 en 6.6 kV 6.6 CMV00602 ORURO REAL Nodo 01 de Complejo Metalurgico Vinto en 69 kV 69 CMV06901

CENTRAL REAL Nodo 01 de Coboce TR1 6.2 kV 6.2 COB00601

CENTRAL REAL Nodo 01 de Coboce en 115 kV 115 COB11501

CENTRAL REAL Nodo 01 de Colcapirhua TR1 en 24,9 kV 24.9 COL02401

CENTRAL REAL Nodo 01 de Colcapirhua en 115 kV 115 COL11501

CENTRAL REAL Nodo 01 de Corani UG1 en 10 kV 10 COR01001

CENTRAL REAL Nodo 05 de Corani Servicio Local en 10 kV 10 COR01005

CENTRAL REAL Nodo 01 de Corani en 115 kV 115 COR11501

NORTE REAL Nodo 01 de Cosmos en 6.9 kV 6.9 COS00601

NORTE REAL Nodo 01 de Cosmos en 12 kV 12 COS01201

NORTE REAL Nodo 01 de Cosmos en 115 kV 115 COS11501

NORTE REAL Nodo 01 de Cota Cota en 6.9 kV 6.9 COT00601

NORTE REAL Nodo 02 de Cota Cota en 6.9 kV 6.9 COT00602

NORTE REAL Nodo 01 de Cota Cota en 115 kV 115 COT11501

ORURO REAL Nodo 01 de Carabuco en 6.9 kV 6.9 CRB00601

ORURO REAL Nodo 01 de Carabuco en 69 kV 69 CRB06901

ORURO REAL Nodo 01 de Caracollo en 25 kV 25 CRC02501

ORURO REAL Nodo 01 de Caracollo en 69 kV 69 CRC06901

NORTE REAL Nodo 01 de Caranavi en 34 kV 34 CRN03401

NORTE REAL Nodo 01 de Caranavi en 115 kV 115 CRN11501

ORURO REAL Nodo 01 de Corque en 24.9 kV 24.9 CRQ02401

ORURO REAL Nodo 02 de Corque en 24.9 kV 24.9 CRQ02402

ORURO REAL Nodo 01 de Corque en 69 kV 69 CRQ06901

ORURO REAL Nodo 01 de Cuadro Siglo en 10 kV 10 CSG01001

ORURO REAL Nodo 01 de Cuadro Siglo en 69 kV 69 CSG06901

CENTRAL REAL Nodo 01 de Cataricagua en 115 kV 115 CTA11501

NORTE REAL Nodo 01 de Catacora TR1 en 6.9 kV 6.9 CTC00601

NORTE REAL Nodo 02 de Catacora TR2 en 6.9 kV 6.9 CTC00602

(4)

kV

NORTE REAL Nodo 01 de Catacora en 115 kV 115 CTC11501

NORTE REAL Nodo 01 de Cumbre en 115 kV 115 CUM11501

NORTE REAL Nodo 01 de Cumbre en 230 kV 230 CUM23001

NORTE EQUIVALENTE Nodo 01 de Cuticucho UG1,2,3,4 en 6.6 kV 6.6 CUT00601

NORTE REAL Nodo 02 de Cuticucho UG5 en 6.6 kV 6.6 CUT00605

NORTE REAL Nodo 01 de Cuticucho en 115 kV 115 CUT11501

SUR REAL Nodo 01 de Don Diego en 24.9 24.9 DDI02501

SUR REAL Nodo 01 de Don Diego en 25 25 DDI02502

SUR REAL Nodo 03 de Don Diego en 24.9 24.9 DDI02503

SUR REAL Nodo 01 de Don Diego en 69 kV 69 DDI06901

SUR REAL Nodo 02 de Don Diego en 69 kV 69 DDI06902

CENTRAL REAL Nodo 01 de Entre Rios UG1 en 11 Kv 11 ERI01101

CENTRAL REAL Nodo 01 de Entre Rios en 230 kV 230 ERI23001

ORURO REAL Nodo 01 de Este en 6.9 kV 6.9 EST00601

ORURO REAL Nodo 01 de Este en 69 kV 69 EST06901

ORIENTAL REAL Nodo 01 de Feria Exposición en 10.5 kV 10.5 FER01001 ORIENTAL REAL Nodo 01 de Feria Exposición en 69 kV 69 FER06901 ORIENTAL REAL Nodo 01 de Ingenio Guabirá en 5.5 kV 5.5 GBE00501 ORIENTAL REAL Nodo 01 de Guabirá Energía UG1 en 13.8 kV 13.8 GBE01301 ORIENTAL REAL Nodo 01 de Guabirá Energía en 69kV 69 GBE06901

ORIENTAL REAL Nodo 01 de Guabirá en 115 kV 115 GBE11501

ORIENTAL REAL Nodo 01 de Guaracachi UG1 en 10.5 kV 10.5 GCH01001 ORIENTAL REAL Nodo 02 de Guaracachi UG2 en 10.5 kV 10.5 GCH01002 ORIENTAL REAL Nodo 03 de Guaracachi TR1en 10.5 kV 10.5 GCH01003 ORIENTAL REAL Nodo 04 de Guaracachi UG4 en 10.5 kV 10.5 GCH01004 ORIENTAL REAL Nodo 06 de Guaracachi UG6 en 10.5 kV 10.5 GCH01006 ORIENTAL REAL Nodo 09 de Guaracachi UG9 en 10.5 kV 10.5 GCH01009 ORIENTAL REAL Nodo 10 de Guaracachi UG10 en 10.5 kV 10.5 GCH01010 ORIENTAL REAL Nodo 11 de Guaracachi UG11 en 10.5 kV 10.5 GCH01011 ORIENTAL REAL Nodo 12 de Guaracachi UG12 en 10.5 kV 10.5 GCH01012

ORIENTAL REAL Nodo 01 de Guaracachi en 69 kV 69 GCH06901

NORTE REAL Nodo 01 de Guanay TR1 en 34 kV 34 GUN03401

NORTE REAL Nodo 02 de Guanay TR2 en 34 kV 34 GUN03402

NORTE REAL Nodo 01 de Guanay en 115 kV 115 GUN11501

ORIENTAL REAL Nodo 01 de Guapilo en 115 kV 115 GUP11501

ORIENTAL REAL Nodo 01 de Guapilo en 24.9 kV 24.9 GUP02401

NORTE REAL Nodo 02 de Harca UG2 en 6.9 kV 6.9 HAC00601

NORTE REAL Nodo 02 de Harca UG2 en 115 kV 115 HAC11501

NORTE REAL Nodo 01 de Harca UG1 en 6.9 kV 6.9 HAR00601

NORTE REAL Nodo 01 de Harca UG1 en 115 kV 115 HAR11501

NORTE REAL Nodo 01 de Huaji UG1 en 6.9 kV 6.9 HUA00601

NORTE REAL Nodo 02 de Huaji UG2 en 6.9 kV 6.9 HUA00602

NORTE REAL Nodo 01 de Huaji en 115 kV 115 HUA11501

ORURO REAL Nodo 01 de Huanuni en 3.3 kV 3.3 HUN00301

ORURO REAL Nodo 02 de Huanuni en 3.3 kV 3.3 HUN00302

ORURO REAL Nodo 01 de Huanuni en 69 kV 69 HUN06901

(5)

kV

NORTE REAL Nodo 01 de Huarina en 69 kV 69 HUR06901

ORURO REAL Nodo 01 de Huayñacota en 13.8 kV 13.8 HUY01301

ORURO REAL Nodo 01 de Huayñacota en 24.9 kV 24.9 HUY02401

ORURO REAL Nodo 01 de Huayñacota en 69 kV 69 HUY06901

CENTRAL REAL Nodo 01 de Inti Raymi en 4.16 kV 4.16 INT00401

CENTRAL REAL Nodo 01 de Inti Raymi en 115 kV 115 INT11501

CENTRAL REAL Nodo 01 de Irpa Irpa en 24.9 kV 24.9 IRP02401

CENTRAL REAL Nodo 01 de Irpa Irpa en 115 kV 115 IRP11501

CENTRAL REAL Nodo 01 de Kanata en 10 kV 10 KAN01001

CENTRAL REAL Nodo 01 de Kanata en 24.9 kV 24.9 KAN02401

SUR REAL Nodo 01 de Karachipampa en 6.6 kV 6.6 KAR00601

SUR REAL Nodo 01 de Karachipampa en 69 kV 69 KAR06901

NORTE REAL Nodo 01 de Kenko UG1 en 5.5 kV 5.5 KEN00501

NORTE REAL Nodo 02 de Kenko UG2 en 5.5 kV 5.5 KEN00502

NORTE REAL Nodo 01 de Kenko TR1 en 6.9 kV 6.9 KEN00601

NORTE REAL Nodo 01 de Kenko en 69 kV 69 KEN06901

NORTE REAL Nodo 01 de Kenko en 115 kV 115 KEN11501

SUR REAL Nodo 01 de Kilpani UG2 en 3 kV 3 KIL00301

SUR REAL Nodo 01 de Kilpani UG1 en 6.6 kV 6.6 KIL00601

SUR REAL Nodo 02 de Kilpani UG3 en 6.6 kV 6.6 KIL00603

SUR REAL Nodo 01 de Kilpani en 44 kV 44 KIL04401

SUCRE REAL Nodo 01 de Laguna en 69 kV 69 LAG06901

SUCRE REAL Nodo 01 de Laguna en 10.5 kV 10.5 LAG01001

SUR EQUIVALENTE Nodo 01 de Landara UG1,2 en 3 kV 3 LAN00301

SUR REAL Nodo 01 de Landara UG2 en 3 kV 3 LAN00302

SUR REAL Nodo 01 de Landara UG3 en 6.6 kV 6.6 LAN00601

SUR REAL Nodo 01 de Landara en 44 kV 44 LAN04401

SUR REAL Nodo 01 de Landara en 69 kV 69 LAN06901

SUR REAL Nodo 01 de Las Carreras en 24.9 kV 24.9 LCA02401

SUR REAL Nodo 01 de Las Carreras en 230 kV 230 LCA23001

TARIJA REAL Nodo 01 de La Tablada UG1 en 6.6 kV 6.6 LTA00601 TARIJA REAL Nodo 02 de La Tablada UG2 en 6.6 kV 6.6 LTA00602

TARIJA REAL Nodo 01 de La Tablada en 24.9 kV 24.9 LTA02401

CENTRAL REAL Nodo 01 de Lucianita en 10.5 kV 10.5 LUC01001

CENTRAL REAL Nodo 01 de Lucianita en 115 kV 115 LUC11501

NORTE REAL Nodo 01 de Mallasa en 24.9 kV 24.9 MAL02401

NORTE REAL Nodo 01 de Mallasa en 115 kV 115 MAL11501

ORIENTAL REAL Nodo 01 de Mapaiso en 24.9 kV 24.9 MAP02401

ORIENTAL REAL Nodo 02 de Mapaiso en 24.9 kV 24.9 MAP02402

ORIENTAL REAL Nodo 01 de Mapaiso en 69 kV 69 MAP06901

SUR REAL Nodo 01 de Mariaca en 0.4 kV 0.4 MAR00401

SUR REAL Nodo 01 de Mariaca en 69 kV 69 MAR06901

NORTE REAL Nodo 01 de Mazocruz en 115 kV 115 MAZ11501

NORTE REAL Nodo 01 de Mazocruz en 230 kV 230 MAZ23001

ORURO REAL Nodo 01 de Machacamarca en 14.4 kV 14.4 MCH01401

ORURO REAL Nodo 01 de Machacamarca en 69 kV 69 MCH06901

ORURO EQUIVALENTE Nodo 01 de Miguillas UG1,2 en 6.6 kV 6.6 MIG00601

ORURO REAL Nodo 01 de Miguillas en 69 kV 69 MIG06901

(6)

kV

ORIENTAL REAL Nodo 02 de Montero TR2 en 24.9 kV 24.9 MON02402

ORIENTAL REAL Nodo 01 de Montero en 69 kV 69 MON06901

ORIENTAL REAL Nodo 01 de Montero en 115 kV 115 MON11501

NORTE REAL Nodo 01 de Central Moxos UG1 en 0.4 kV 0.4 MOS00101 NORTE REAL Nodo 02 de Central Moxos UG2 en 0.4 kV 0.4 MOS00102 NORTE REAL Nodo 03 de Central Moxos UG3 en 0.4 kV 0.4 MOS00103 NORTE REAL Nodo 04 de Central Moxos UG4 en 0.4 kV 0.4 MOS00104 NORTE REAL Nodo 05 de Central Moxos UG5 en 0.4 kV 0.4 MOS00105 NORTE REAL Nodo 06 de Central Moxos UG6 en 0.4 kV 0.4 MOS00106 NORTE REAL Nodo 07 de Central Moxos UG7 en 0.4 kV 0.4 MOS00107 NORTE REAL Nodo 08 de Central Moxos UG8 en 0.4 kV 0.4 MOS00108 NORTE REAL Nodo 09 de Central Moxos UG9 en 0.4 kV 0.4 MOS00109 NORTE REAL Nodo 10 de Central Moxos UG10 en 0.4 kV 0.4 MOS00110 NORTE REAL Nodo 11 de Central Moxos UG11 en 0.4 kV 0.4 MOS00111 NORTE REAL Nodo 12 de Central Moxos UG12 en 0.4 kV 0.4 MOS00112 NORTE REAL Nodo 13 de Central Moxos UG13 en 0.4 kV 0.4 MOS00113 NORTE REAL Nodo 14 de Central Moxos UG14 en 0.4 kV 0.4 MOS00114 NORTE REAL Nodo 15 de Central Moxos UG15 en 0.4 kV 0.4 MOS00115 NORTE REAL Nodo 16 de Central Moxos UG16 en 0.4 kV 0.4 MOS00116 NORTE REAL Nodo 01 de Central Moxos (antiguo) UG5,10,11 en 6.6 kV 6.6 MOS00605 NORTE REAL Nodo 02 de Central Moxos (antiguo) UG6 en 6.6 kV 6.6 MOS00606 NORTE REAL Nodo 03 de Central Moxos (antiguo) UG7,8 en 6.6 kV 6.6 MOS00607

NORTE REAL Nodo 01 de Central Moxos en 24.9 kV 24.9 MOS02401

NORTE REAL Nodo 02 de Central Moxos en 24.9 kV 24.9 MOS02402

NORTE REAL Nodo 01 de San Ignacio de Moxos en 34.5 kV 34.5 MOX03401 NORTE REAL Nodo 01 de San Ignacio de Moxos en 115 kV 115 MOX11501

NORTE REAL Nodo 01 de Munaypata TR1 en 6.9 kV 6.9 MUN00601

NORTE REAL Nodo 02 de Munaypata TR2 en 6.9 kV 6.9 MUN00602

NORTE REAL Nodo 01 de Munaypata en 69 kV 69 MUN06901

ORIENTAL REAL Nodo 01 de Nueva Jerusalén 24.9 kV 24.9 NJE02401 ORIENTAL REAL Nodo 02 de Nueva Jerusalén 24.9 kV 24.9 NJE02402 ORIENTAL REAL Nodo 01 de Nueva Jerusalén en 69 kV 69 NJE06901

ORURO REAL Nodo 01 de Norte en 6.9 kV 6.9 NOR00601

ORURO REAL Nodo 01 de Norte en 69 kV 69 NOR06901

CENTRAL REAL Nodo 01 de Ocuri en 24.9 24.9 OCU02501

CENTRAL REAL Nodo 01 de Ocuri en 115 kV 115 OCU11501

NORTE REAL Nodo 01 de Tap Ojara en 24.9 kV 24.9 OJR02401

SUCRE REAL Nodo 01 de Padilla en 24.9 kV 24.9 PAD02401

SUCRE REAL Nodo 01 de Padilla en 115 kV 115 PAD11501

ORURO REAL Nodo 01 de Pairumani en 13.8 kV 13.8 PAI01301

ORURO REAL Nodo 01 de Pairumani en 69 kV 69 PAI06901

ORIENTAL REAL Nodo 01 de Pailón en 24.9 kV 24.9 PAL02401

ORIENTAL REAL Nodo 02 de Pailón en 24.9 kV 24.9 PAL02402

ORIENTAL REAL Nodo 01 de Pailón en 69 kV 69 PAL06901

NORTE REAL Nodo 01 de Pampahasi en 6.9 kV 6.9 PAM00601

NORTE REAL Nodo 01 de Pampahasi en 115 kV 115 PAM11501

ORIENTAL REAL Nodo 01 de Paraiso TR1 en 10.5 kV 10.5 PAR01001 ORIENTAL REAL Nodo 02 de Paraiso TR2 en 10.5 kV 10.5 PAR01002

ORIENTAL REAL Nodo 01 de Paraiso en 69 kV 69 PAR06901

CENTRAL REAL Nodo 01 de Paracaya en 115 kV 115 PAY11501

CENTRAL REAL Nodo 01 de Paracaya en 24.9 kV 24.9 PAY02401

(7)

kV

NORTE REAL Nodo 01 de Palca en 115 kV 115 PCA11501

NORTE REAL Nodo 01 de Palca en 230 kV 230 PCA23001

NORTE REAL Nodo 01 de Pichu en 24.9 kV 24.9 PIC02401

NORTE REAL Nodo 01 de Pichu en 115 kV 115 PIC11501

ORIENTAL REAL Nodo 01 de Parque Industrial TR1 en 24.9 kV 24.9 PIN02401 ORIENTAL REAL Nodo 02 de Parque Industrial TR2 en 24.9 kV 24.9 PIN02402 ORIENTAL REAL Nodo 01 de Parque Industrial en 69 kV 69 PIN06901

SUR REAL Nodo 01 de La Plata en 115 kV 115 PLA11501

SUR REAL Nodo 01 de La Plata en 69 kV 69 PLA06901

ORIENTAL REAL Nodo 01 de Palmar en 24.9 kV 24.9 PLM02401

ORIENTAL REAL Nodo 01 de Palmar en 69 kV 69 PLM06901

ORIENTAL REAL Nodo 01 de Villa Primero de Mayo en 24.9 kV 24.9 PMA02401 ORIENTAL REAL Nodo 02 de Villa Primero de Mayo en 24.9 kV 24.9 PMA02402 ORIENTAL REAL Nodo 01 de Primero de Mayo en 69 kV 69 PMA06901

SUR REAL Nodo 01 de Portugalete en 34.5 kV 34.5 POR03401

SUR REAL Nodo 01 de Portugalete en 69 kV 69 POR06901

SUR REAL Nodo 01 de Potosí en 24.9 kV 24.9 POT02401

SUR REAL Nodo 01 de Potosí en 69 kV 69 POT06901

SUR REAL Nodo 01 de Potosí en 115 kV 115 POT11501

ORIENTAL REAL Nodo 01 de Plan Tres Mil en 115 kV 115 PTM11501

SUR REAL Nodo 01 de Punutuma Hidro en 3 kV 3 PUH00301

SUR REAL Nodo 01 de Punutuma Hidro en 69 kV 69 PUH06901

SUR REAL Nodo 01 de Punutuma en 24.9 kV 24.9 PUN02501

SUR REAL Nodo 01 de Punutuma en 69 kV 69 PUN06901

SUR REAL Nodo 01 de Punutuma en 115 kV 115 PUN11501

CENTRAL REAL Nodo 01 de Punutuma en 230 kV 230 PUN23001

ORURO REAL Nodo 01 de Quillacas en 24.9 kV 24.9 QLC02501

ORURO REAL Nodo 01 de Quillacas en 69 kV 69 QLC06901

CENTRAL REAL Nodo 01 de Qollpana UG01 en 0.620 kV 0.62 QOL00101 CENTRAL REAL Nodo 02 de Qollpana UG02 en 0.620 kV 0.62 QOL00102 CENTRAL REAL Nodo 03 de Qollpana UG03 en 0.4 kV 0.4 QOL00103 CENTRAL REAL Nodo 04 de Qollpana UG04 en 0.4 kV 0.4 QOL00104 CENTRAL REAL Nodo 05 de Qollpana UG05 en 0.4 kV 0.4 QOL00105 CENTRAL REAL Nodo 06 de Qollpana UG06 en 0.4 kV 0.4 QOL00106 CENTRAL REAL Nodo 07 de Qollpana UG07 en 0.4 kV 0.4 QOL00107 CENTRAL REAL Nodo 08 de Qollpana UG08 en 0.4 kV 0.4 QOL00108 CENTRAL REAL Nodo 09 de Qollpana UG09 en 0.4 kV 0.4 QOL00109 CENTRAL REAL Nodo 10 de Qollpana UG10 en 0.4 kV 0.4 QOL00110

CENTRAL REAL Nodo 01 de Qollpana en 24.9 kV 24.9 QOL02401

CENTRAL REAL Nodo 01 de Qollpana en 115 kV 115 QOL11501

ORURO REAL Nodo 01 de Quehata UG3 en 0,38 kV 0.38 QUE00101

ORURO REAL Nodo 01 de Quehata UG1,2 en 2.5 kV 2.5 QUE00201

ORURO REAL Nodo 01 de Quehata en 24.9 kV 24.9 QUE02401

CENTRAL REAL Nodo 01 de Quillacollo en 24.9 kV 24.9 QUI02401 CENTRAL REAL Nodo 02 de Quillacollo en 24.9 kV 24.9 QUI02402

CENTRAL REAL Nodo 01 de Quillacollo en 115 kV 115 QUI11501

(8)

kV

CENTRAL REAL Nodo 02 de Refineria Gualberto Villarroel en 10.5 kV 10.5 RGV01002

NORTE REAL Nodo 01 de Rosassani en 6.9 kV 6.9 ROS00601

NORTE REAL Nodo 02 de Rosassani en 6.9 kV 6.9 ROS00602

NORTE REAL Nodo 01 de Rosassani en 115 kV 115 ROS11501

NORTE REAL Nodo 01 de Río Seco en 12 kV 12 RSE01201

NORTE REAL Nodo 02 de Subestación de Rebaje Trinidad SERT TR2 en 6.6 kV 6.6 RTR00602 NORTE REAL Nodo 02 de Subestación de Rebaje Trinidad SERT en 24.9 kV 24.9 RTR02402 CENTRAL REAL Nodo 01 de Rafael Urquidi en 115 kV 115 RUR11501

CENTRAL REAL Nodo 01 de Sacaba en 115 kV 115 SAB11501

CENTRAL REAL Nodo 01 de Sacaca en 24.9 24.9 SAC02501

CENTRAL REAL Nodo 01 de Sacaca en 115 kV 115 SAC11501

NORTE REAL Nodo 01 de Sainani en 6.9 kV 6.9 SAI00601

NORTE REAL Nodo 01 de Sainani en 115 kV 115 SAI11501

CENTRAL REAL Nodo 01 de Santivañez en 230 kV 230 SAN23001

SUR REAL Nodo 01 de San Bartolomé en 6.9 kV 6.9 SBA00601

SUR REAL Nodo 01 de San Bartolomé en 69 kV 69 SBA06901

NORTE REAL Nodo 01 de San Borja en 34.5 kV 34.5 SBO03401

NORTE REAL Nodo 01 de San Borja en 115 kV 115 SBO11501

NORTE REAL Nodo 01 de San Buenaventura en 34.5 kV 34.5 SBU03401 NORTE REAL Nodo 01 de Central San Buenaventura en 13.8 kV 13.8 SBU01301 NORTE REAL Nodo 01 de San Buenaventura en 115 kV 115 SBU11501

SUR REAL Nodo 01 de Mina San Cristobal en 11 kV 11 SCR01101

SUR REAL Nodo 01 de Mina San Cristobal en 230 kV 230 SCR23001 ORIENTAL REAL Nodo 01 de Santa Cruz UG1 en 10.5 kV 10.5 SCZ01001 ORIENTAL REAL Nodo 01 de Santa Cruz UG2 en 10.5 kV 10.5 SCZ01002

ORIENTAL REAL Nodo 01 de Santa Cruz en 69 kV 69 SCZ06901

NORTE REAL Nodo 01 de Senkata en 115 kV 115 SEN11501

CENTRAL REAL Nodo 01 de Santa Isabel UG1,2 en 10.5 kV 10.5 SIS01001 CENTRAL REAL Nodo 02 de Santa Isabel UG3,4 en 10.5 kV 10.5 SIS01002 CENTRAL REAL Nodo 03 de Santa Isabel UG5 en 10.5 kV 10.5 SIS01003

CENTRAL REAL Nodo 01 de Santa Isabel en 115 kV 115 SIS11501

TARIJA REAL Nodo 01 de San Jacinto UG1 en 6.6 kV 6.6 SJA00601 TARIJA REAL Nodo 02 de San Jacinto UG2 en 6.6 kV 6.6 SJA00602

TARIJA REAL Nodo 01 de San Jacinto en 24.9 kV 24.9 SJA02401

CENTRAL REAL Nodo 01 de San José en 24.9 kV 24.9 SJO02401

CENTRAL REAL Nodo 01 de San José en 115 kV 115 SJO11501

CENTRAL REAL Nodo 01 de San José en 230 kV 230 SJO23001

ORURO REAL Nodo 01 de Socomani en 6.9 kV 6.9 SOC00601

ORURO REAL Nodo 01 de Socomani en 69 kV 69 SOC06901

NORTE REAL Nodo 01 de Santa Rosa UG01 y 02 en 6.6 kV 6.6 SRO00601

NORTE REAL Nodo 01 de Santa Rosa en 115 kV 115 SRO11501

SUCRE REAL Nodo 01 de Sucre en 24.9 kV 24.9 SUC02401

SUCRE REAL Nodo 01 de Sucre en 69 kV 69 SUC06901

SUCRE REAL Nodo 01 de Sucre en 115 kV 115 SUC11501

CENTRAL REAL Nodo 01 de Sucre en 230 kV 230 SUC23001

ORURO REAL Nodo 01 de Sud TR1 en 6.9 kV 6.9 SUD00601

ORURO REAL Nodo 02 de Sud TR2 en 6.9 kV 6.9 SUD00602

ORURO REAL Nodo 03 de Sud TR3 en 24.9kV 24.9 SUD02401

ORURO REAL Nodo 01 de Sud en 69 kV 69 SUD06901

(9)

kV

SUR REAL Nodo 02 de Termoeléctrica del Sur UG2 en 11 Kv 11 SUR01102 SUR REAL Nodo 03 de Termoeléctrica del Sur UG3 en 11 Kv 11 SUR01103 SUR REAL Nodo 04 de Termoeléctrica del Sur UG4 en 11 Kv 11 SUR01104

ORURO REAL Nodo 01 de Tablachaca en 24.9 kV 24.9 TAB02401

ORURO REAL Nodo 01 de Tablachaca en 69 kV 69 TAB06901

ORURO REAL Nodo 01 de Tap Taruca en 69 kV 69 TAC06901

ORURO REAL Nodo 01 de Tap Taruca en 24.9 kV 24.9 TAC02401

TARIJA REAL Nodo 01 de Tarija en 24.9 kV 24.9 TAJ02401

TARIJA REAL Nodo 02 de Tarija en 24.9 kV 24.9 TAJ02402

SUR REAL Nodo 01 de Tarija en 115 kV 115 TAJ11501

SUR REAL Nodo 01 de Tarija en 230 kV 230 TAJ23001

SUR REAL Nodo 01 de Tampo Porco en 24.9 kV 24.9 TAM02401

SUR REAL Nodo 02 de Tampo Porco en 24.9 kV 24.9 TAM02402

SUR REAL Nodo 01 de Tambo Porco en 69 kV 69 TAM06901

NORTE REAL Nodo 01 de Tarapacá TR1 en 6.9 kV 6.9 TAR00601

NORTE REAL Nodo 02 de Tarapacá TR2 en 6.9 kV 6.9 TAR00602

NORTE REAL Nodo 01 de Tarapacá en 69 kV 69 TAR06901

SUR REAL Nodo 01 de Tazna en 69 kV 69 TAZ06901

NORTE REAL Nodo 01 (tap) Bahai en 115 kV 115 TBA11501

ORURO REAL Nodo 01 (tap) Colquiri en 69 kV 69 TCO06901

SUR REAL Nodo 01 de Telamayu en 24.9 kV 24.9 TEL02401

SUR REAL Nodo 01 de Telamayu en 44 kV 44 TEL04401

SUR REAL Nodo 01 de Telamayu en 69 kV 69 TEL06901

NORTE REAL Nodo 01 de Tembladerani TR1 en 6.9 kV 6.9 TEM00601 NORTE REAL Nodo 02 de Tembladerani TR2 en 6.9 kV 6.9 TEM00602

NORTE REAL Nodo 01 de Tembladerani en 69 kV 69 TEM06901

ORURO REAL Nodo 01 de Tesa en 25 kV 25 TES02501

ORURO REAL Nodo 01 de Tesa en 69 kV 69 TES06901

ORURO REAL Nodo 01 (tap) Este en 69 kV 69 TET06901

NORTE REAL Nodo 01 de Central Tiquimani en 6.6 kV 6.6 TIG00601 NORTE REAL Nodo 01 de Central Tiquimani en 115 kV 115 TIG11501

NORTE REAL Nodo 01 de Tilata en 6.9 kV 6.9 TIL00601

NORTE REAL Nodo 01 de Tilata en 69 kV 69 TIL06901

NORTE REAL Nodo 01 de SE Tiquimani en 6.6 kV 6.6 TIQ00601

NORTE REAL Nodo 01 de SE Tiquimani en 115 kV 115 TIQ11501

ORURO REAL Nodo 01 Tap Kami en 24.9 kV 24.9 TKA02401

NORTE REAL Nodo 01 (tap) Killi Killi en 69 kV 69 TKI06901

NORTE REAL Nodo 01 (tap) Munaypata en 69 kV 69 TMU06901

ORURO REAL Nodo 01 (tap) Norte en 69 kV 69 TNO06901

ORIENTAL REAL Nodo 01 (tap) PIL en 69 kV 69 TPI06901

NORTE REAL Nodo 01 de Trinidad en 24.9 kV 24.9 TRI02401

NORTE REAL Nodo 02 de Trinidad en 24.9 kV 24.9 TRI02402

NORTE REAL Nodo 01 de Trinidad en 115 kV 115 TRI11501

ORIENTAL REAL Nodo 01 de Trompillo en 10.5 kV 10.5 TRO01001

ORIENTAL REAL Nodo 01 de Trompillo en 24.9 kV 24.9 TRO02401

ORIENTAL REAL Nodo 01 de Trompillo en 69 kV 69 TRO06901

SUR REAL Nodo 01 de Tupiza en 6.6 kV 6.6 TUP00601

SUR REAL Nodo 01 de Tupiza en 24.9 kV 24.9 TUP02401

SUR REAL Nodo 01 de Tupiza en 69 kV 69 TUP06901

ORIENTAL REAL Nodo 01 de Unagro UG1 en 6,9 kV 6.9 UNA00601

ORIENTAL REAL Nodo 01 de Unagro en 24,9 kV 24.9 UNA02401

(10)

kV

CENTRAL REAL Nodo 01 de Urubó en 230 kV 230 URU23001

SUR REAL Nodo 01 de Uyuni en 24.9 kV 24.9 UYU02401

SUR REAL Nodo 01 de Uyuni en 230 kV 230 UYU23001

TARIJA REAL Nodo 01 de Villa Avaroa en 24.9 kV 24.9 VAV02401

SUR REAL Nodo 01 de Velarde TR1,3,4 en 10 kV 10 VEL01001

SUR REAL Nodo 02 de Velarde TR2 en 10 kV 10 VEL01002

SUR REAL Nodo 04 de Velarde en 10.5 kV 10.5 VEL01003

SUR REAL Nodo 03 de Velarde TR8 en 10 kV 10 VEL01008

SUR REAL Nodo 01 de Velarde TR5 en 24.9 kV 24.9 VEL02401

SUR REAL Nodo 04 de Velarde TRVEL11502 en 24.9 kV 24.9 VEL02404

SUR REAL Nodo 01 de Velarde en 69 kV 69 VEL06901

SUR REAL Nodo 01 de Velarde en 115 kV 115 VEL11501

CENTRAL REAL Nodo 01 de Valle Hermoso UG1 en 10.5 kV 10.5 VHE01001 CENTRAL REAL Nodo 02 de Valle Hermoso UG2 en 10.5 kV 10.5 VHE01002 CENTRAL REAL Nodo 03 de Valle Hermoso UG3 en 10.5 kV 10.5 VHE01003 CENTRAL REAL Nodo 04 de Valle Hermoso UG4 en 10.5 kV 10.5 VHE01004 CENTRAL REAL Nodo 05 de Valle Hermoso UG5, UG6, UG7, UG8 en 10.5 kV 10.5 VHE01005 CENTRAL REAL Nodo 01 de Valle Hermoso en 115 kV 115 VHE11501 CENTRAL REAL Nodo 01 de Valle Hermoso en 230 kV 230 VHE23001

NORTE REAL Nodo 01 de Viacha TR1 en 6.9 kV 6.9 VIA00601

NORTE REAL Nodo 01 de Viacha en 25 kV 25 VIA02501

CENTRAL REAL Nodo 01 de Vinto Capacitor en 230 kV 230 VIC23001

SUR REAL Nodo 01 de Villazón en 6.9 kV 6.9 VIL00601

SUR REAL Nodo 01 de Villazón en 24.9 kV 24.9 VIL02401

SUR REAL Nodo 01 de Villazón en 69 kV 69 VIL06901

TARIJA REAL Nodo 01 de Villamontes en 24,9 kV 24.9 VIM02401

TARIJA REAL Nodo 01 de Villamontes en 69 kV 69 VIM06901

CENTRAL REAL Nodo 01 de Vinto en 69 kV 69 VIN06901

NORTE REAL Nodo 01 de Viacha Pueblo en 6.9 kV 6.9 VIP00601

NORTE REAL Nodo 02 de Viacha Pueblo en 6.9 kV 6.9 VIP00602

NORTE REAL Nodo 01 de Viacha Pueblo en 69 kV 69 VIP06901

ORIENTAL REAL Nodo 01 de Viru Viru en 10.5 kV 10.5 VIR01001

ORIENTAL REAL Nodo 01 de Viru Viru en 69 kV 69 VIR06901

ORURO REAL Nodo 01 de Viloco TR1 en 10 kV 10 VLC01001

ORURO REAL Nodo 01 de Viloco en 69 kV 69 VLC06901

(11)

kV

ORIENTAL REAL Nodo 05 de Termoeléctrica Warnes UG5 en 11 Kv 11 WAR01105

ORIENTAL REAL Nodo 01 de Warnes TR1 en 24.9 kV 24.9 WAR02401

ORIENTAL REAL Nodo 02 de Warnes TR2 en 24.9 kV 24.9 WAR02402

ORIENTAL REAL Nodo 11 de Warnes en 24.9 kV (Central Warnes) 24.9 WAR02411

ORIENTAL REAL Nodo 01 de Warnes en 69 kV 69 WAR06901

ORIENTAL REAL Nodo 01 de Warnes en 115 kV 115 WAR11501

CENTRAL REAL Nodo 01 de Warnes en 230 kV 230 WAR23001

SUR REAL Nodo 01 de Yaguacua en 230 kV 230 YAG23001

SUR REAL Nodo 01 de Yaguacua en 69 kV 69 YAG06901

NORTE REAL Nodo 01 de Yanacachi en 11.5 kV 11.5 YAN01101

NORTE REAL Nodo 01 de Yanacachi en 115 kV 115 YAN11501

TARIJA REAL Nodo 01 de Yacuiba en 24.9 kV 24.9 YAU02401

TARIJA REAL Nodo 01 de Yacuiba en 69 kV 69 YAU06901

CENTRAL REAL Nodo 01 de Yacimientos en 10 kV 10 YPF01001

CENTRAL REAL Nodo 01 de Yacimientos TR2 en 24.9 kV 25 YPF02402 CENTRAL REAL Nodo 02 de Yacimientos TR3 en 24.9 kV 24.9 YPF02403

CENTRAL REAL Nodo 01 de Yacimientos en 115 kV 115 YPF11501

NORTE REAL Nodo 01 de Yucumo en 34.5 kV 34.5 YUC03401

NORTE REAL Nodo 01 de Yucumo en 115 kV 115 YUC11501

NORTE REAL Nodo 01 de Zongo en 6.6 kV 6.6 ZON00601

NORTE REAL Nodo 01 de Zongo en 115 kV 115 ZON11501

ORIENTAL REAL Nodo 01 de Zoológico en 10.5 kV 10.5 ZOO01001

ORIENTAL REAL Nodo 02 de Zoológico en 10.5 kV 10.5 ZOO01002

(12)

DATOS DE LINEAS DE TRANSMISION

AREA PROPIETARIO EN EL STI TRAMO TIPO CODIGO Nº

CIRCUITOS Un (kV) L (km) Pn (MW) NODO 1 INTERRUPTOR 1 NODO 2 INTERRUPTOR 2 In (A)

Sbase

(MVA) R1 (ohm) X1 (ohm) C1 (F) R0 (ohm) X0 (ohm) C0 (F) Zc (ohm) Sn (MVA)

SOBRECARGA

(MVA) R1 (%) X1 (%) Qvacio (MVAr)

NORTE DELAPAZ NO LT1 Alto Achachicala - Achachicala en 69 kV Conductor Darien (559.5) AAC-ACH069 1 69 1.58 75 AAC06901 B3-252 ACH06901 661 100 0.188417 0.647475 1.4214E-08 0.4228822 2.0116861 9.7073E-09 380.78 79 103 0.39575 1.35996 0.02126

NORTE DELAPAZ NO LT1 Alto Achachicala - Achachicala en 115 kV Conductor Darien (559.5) AAC-ACH115 1 115 1.56 125.4 AAC11501 ACH11501 663 100 0.1859044 0.621984 1.5088E-08 0.5845101 2.1542295 8.6108E-09 362.24 132 172 0.1406 0.4703 0.062687

NORTE DELAPAZ NO LT1 Alto Achachicala - Huarina en 69 kV Conductor eq (4/0 + 151 mcm) AAC-HUR069 1 69 61.08 36.1 AAC06901 B3-272 HUR06901 318 100 23.028294 27.136963 5.2453E-07 40.357457 83.222131 3.5279E-07 405.81 38 49 48.3686 56.9984 0.78454

NORTE COBEE NO LT1 Alto Achachicala - Río Seco en 115 kV Conductor Darien (559.5) AAC-RSE115 1 115 9.16 96 AAC11501 A3208 RSE11501 507.3 100 1.07916 3.608441 8.74723E-08 3.3926093 12.491277 5.01069E-08 362.37 101 117 0.816 2.7285 0.36343

NORTE COBEE NO LT1 Alto Achachicala - SE Tiquimani en 115 kV Conductor Arvidal (544) T1 AAC-TIQ11501 1 115 31.66 119 AAC11501 A3205 TIQ11501 A3105 628 100 3.81407 12.633152 2.96304E-07 11.6506201 41.819904 1.84014E-07 368.39 125 136 2.88398 9.55247 1.23107

NORTE COBEE NO LT2 Alto Achachicala - SE Tiquimani en 115 kV Conductor Arvidal (544) T1 AAC-TIQ11502 2 115 31.56 119 AAC11501 A3206 TIQ11501 A3106 628 100 3.77177 12.739907 2.85745E-07 9.4237383 42.284689 1.64919E-07 376.72 125 136 2.852 9.6332 1.1872

NORTE DELAPAZ NO LT1 Alto Achachicala - Tap Munaypata en 69 kV Conductor Ibis (397) H1 AAC-TMU069 1 69 6.5 65.5 AAC06901 B3-262 TMU06901 577 100 0.9500576 2.599506 5.8233E-08 2.413827 9.098271 3.6852E-08 376.95 69 89 1.9955 5.46 0.0871

NORTE COBEE NO LT1 Alto Achachicala - Zongo en 115 kV Conductor Darien (559.5) AAC-ZON115 1 115 20 119 AAC11501 A3207 ZON11501 628 100 2.42771 8.603557 1.7907E-07 8.2171124 23.979497 1.14186E-07 391.07 125 135 1.8357 6.5055 0.76703

NORTE DELAPAZ NO LT1 Av. Arce - Rosassani en 115 kV Conductor Ibis (397) H1 AAR-ROS115 1 115 1.6 109 AAR11501 A3-545 ROS11501 A3-563 577 100 0.233275775 0.638278175 1.42969E-08 0.592678375 2.233967 9.04506E-09 376.97 115 126 0.1764 0.4826 0.0594

NORTE DELAPAZ NO LT1 Achachicala - Challapampa en 115 kV Conductor Subterranea 300mm2 ACH-CHA115 1 115 3.43 93.1 ACH11501 CHA11501 A3-500 492 100 0.3411204 0.3433884 9.4774E-07 0.3941936 0.2839646 9.4939E-07 33.96 98 88 0.2579 0.2597 3.93764

NORTE DELAPAZ NO LT1 Achachicala - Catacora en 69 kV Conductor Ibis (397) H1 ACH-CTC069 1 69 4.06 65.5 ACH06901 CTC06901 577 100 0.5940052 1.6252911 3.6409E-08 1.5091989 5.688519 2.3041E-08 376.95 69 89 0.824 2.2546 0.035966

NORTE DELAPAZ NO LT1 Achacachi - Chaguaya en 69 kV Conductor Arvidal (151.7) ACI-CHG069 1 69 62.72 26 ACI06901 B3-277 CHG06901 229 100 25.6208454 27.4124097 5.33525E-07 43.4178395 85.0138443 3.62369E-07 404.41 27.37 29.9 53.814 57.577 0.798

NORTE DELAPAZ NO LT1 Achacachi - Huarina en 69 kV Conductor Arvidal (151.7) ACI-HUR069 1 69 16.95 36.1 ACI06901 HUR06901 318 100 6.92396992 7.40816356 1.4437E-07 11.73362734 22.9749911 9.7911E-08 404.15 38 49 14.5431 15.5601 0.21594

CENTRAL ELFEC NO LT1 Alalay - Rafael Urquidi en 115 kV Conductor RailL (954) H3 ALA-RUR115 1 115 6.4 191 ALA11501 200 RUR11501 701 1009 100 0.389344 2.6441536 5.3452E-08 2.24296 8.5647216 3.6015E-08 396.81 201 0.2944 1.99936 0.22208

NORTE DELAPAZ NO LT1 Alto La Paz - Tembladerani en 69 kV Conductor Ibis (397) H1 ALP-TEM069 1 69 1.7 65.5 ALP06901 TEM06901 B3-420 577 100 0.2484766 0.6798708 1.523E-08 0.6313086 2.3795478 9.6382E-09 376.95 69 89 0.5219 1.428 0.02278

NORTE DELAPAZ NO LT1 Alto La Paz - Tap Munaypata en 69 kV Conductor Ibis (397) H1 ALP-TMU069 1 69 0.1 65.5 ALP06901 TMU06901 577 100 0.0146163 0.0399924 8.9589E-10 0.0371358 0.1399734 5.6695E-10 376.95 69 89 0.0307 0.084 0.00134

ORURO COBEE NO LT1 Angostura - Choquetanga en 69 kV Conductor Penguin (4/0) H1 ANG-CHO069 1 69 5.8 38 ANG06901 CHO06901 335 100 1.5997 2.751858 5.08119E-08 2.456676 8.403165 3.20917E-08 415.20 40 43 3.36 5.78 0.07599

ORURO COBEE NO LT1 Angostura - Miguillas en 69 kV Conductor Penguin (4/0) H1 ANG-MIG069 1 69 3.9 38 ANG06901 MIG06901 335 100 1.06646 1.832985 3.34289E-08 1.637784 5.603697 2.13945E-08 417.78 40 43 2.2399 3.85 0.05

ORIENTAL CRE NO LT1 Arboleda - Montero en 115 kV Conductor Ibis (397) H3 ARB-MON115 1 115 48 76.1 ARB11501 14AL13 MON11501 13AL14 402 100 7.769952 19.196352 4.49286E-07 22.624272 67.41576 2.56763E-07 368.78 80 80 5.8752 14.5152 1.866673832

CENTRAL ISABOL SI LT1 Arboleda - Urubó en 230 kV Conductor Acard (700) ARB-URU230 1 230 62 142.5 ARB23001 ARB2L180 URU23001 2L220 377 100 5.555029 27.701614 5.10216E-07 27.8876 83.08 3.4142E-07 415.72 150 165 1.0501 5.2366 8.4793

SUCRE CESSA NO LT1 Aranjuez - Laguna en 69 kV Conductor Ibis (397) H1 ARJ-LAG069 1 69 1.52 38.6 ARJ06901 B531, B536 LAG06901 340 100 0.21561352 0.61468496 1.38138E-08 0.54856344 2.33425488 7.59833E-09 376.35 40.6 0.4529 1.2911 0.021

SUR ENDE TRANSMISIÓN SI LT1 Aranjuez - Mariaca en 69 kV Conductor Partridge (266) H1 ARJ-MAR069 1 69 42.85 22 ARJ06901 B535, B536 MAR06901 192 100 9.3415652 17.8895361 3.7822E-07 24.2178906 61.7820401 2.6993E-07 388.02 23 23 19.62102 37.57517 0.5657

SUCRE ENDE TRANSMISIÓN SI LT1 Aranjuez - Sucre en 69 kV Conductor Ibis (397) H+T ARJ-SUC069 1 69 12.01 42 ARJ06901 B531, B532 SUC06901 B541 370 100 1.894878 4.499145 1.18205E-07 4.6691127 18.9849636 6.08406E-08 348.08 44.21 44.21 3.98 9.45 0.1768

CENTRAL ELFEC NO LT1 Arocagua - Cala Cala en 115 kV Conductor Ibis (397) T3 ARO-CAL115 1 115 6.5 112 ARO11502 401 CAL11501 592 100 0.928395 2.5676999 5.9825E-08 2.9932143 7.9377773 3.3448E-08 369.62 118 0.702 1.94155 0.24856

CENTRAL ELFEC NO LT1 Arocagua - Central en 115 kV Conductor Ibis (397) T3 ARO-CEN115 1 115 6.7 112 ARO11501 400 CEN11501 100 592 100 0.956961 2.646706 6.1666E-08 3.0853132 8.1820166 3.4478E-08 369.62 118 0.7236 2.00129 0.256208

CENTRAL ENDE TRANSMISIÓN SI LT1 Arocagua - Valle Hermoso en 115 kV Conductor Ibis (397) H1 ARO-VHE11501 1 115 5.39 74 ARO11501 A182 VHE11501 A147, A152 392 100 0.7748435 2.2753454 4.6132E-08 2.4157724 7.5509817 3.0565E-08 396.23 78 78 0.58589 1.72049 0.19166

CENTRAL ENDE TRANSMISIÓN SI LT2 Arocagua - Valle Hermoso en 115 kV Conductor Ibis (397) T2 ARO-VHE11502 2 115 5.39 74 ARO11502 A183 VHE11501 A141, A142 392 100 0.7741118 2.1406385 4.88074E-08 2.0778989 7.7805189 2.82128E-08 373.64 78 78 0.585339735 1.618630246 0.202783029

SUR ENDE TRANSMISIÓN NO LT1 Atocha - Telamayu en 69 kV Conductor Ibis (397) H1 ATO-TEL069 1 69 1.57 24 ATO06901 B484 TEL06901 B494 209 100 0.2294681 0.6278775 1.406E-08 0.583038 2.197584 8.89E-09 377.02 25 30 0.4820 1.3188 0.0210

ORURO ENDE DEORURO NO LT1 Avicaya - Bolivar en 69 kV Conductor Raven (1/0) H1 AVI-BLV069 1 69 7.97 31 AVI06901 BLV06901 276 100 4.1663797 3.8362567 6.1385E-08 6.018104 10.3021137 5.1847E-08 446.01 33 42 8.75106 8.05767 0.09182

ORURO ENDE DEORURO NO LT01 Avicaya - Quillacas en 69kV Conductor Raven (1/0) H1 AVI-QLC069 1 69 85 25.7 AVI06901 QLC06901 225.9 100 46.869 40.2228 3.81404E-07 66.7096 130.6166 2.13002E-07 579.39 27 27 98.4436 84.484 0.57047

NORTE DELAPAZ NO LT1 Bolognia - Cota Cota en 115 kV Conductor Ibis (397) H1 BOL-COT115 1 115 5.06 90 BOL11501 A3-583 COT11501 A3-590 476.94 100 0.73624898 2.1418152 4.38524E-08 2.074474 6.424176 2.92291E-08 394.29 95 114 0.55671 1.61952 0.182196

NORTE DELAPAZ NO LT1 Bolognia - Tap Bahai en 115 kV Conductor Ibis (397) H1 BOL-TBA115 1 115 2.31 90 BOL11501 TBA11501 476.94 100 0.33604725 0.977592 2.00156E-08 0.9470423 2.932776 1.33437E-08 394.29 95 114 0.2541 0.7392 0.0831599

NORTE COBEE NO LT1 Botijlaca - Central Tiquimani en 115 kV Conductor Darien (559.5) BOT-TIG115 1 115 2.56 8.533333 119 BOT11501 TIG11501 628 100 0.30253001 1.0721354 2.30057E-08 1.0239786 2.988214 1.42293E-08 385.15 125 136 0.228756 0.810688 0.095583

NORTE COBEE NO LT1 Botijlaca - SE Tiquimani en 115 kV Conductor Darien (559.5) BOT-TIQ115 1 115 1.05 3.5 119 BOT11501 TIQ11501 A3107 628 100 0.12325297 0.43679596 9.37271E-09 0.4171765 1.217421 5.79714E-09 385.15 125 136 0.093197 0.33028 0.038941

ORIENTAL CRE NO LT1 Brechas - Mapaiso en 69 kV Conductor Rail (954) BRE-MAP06901 1 69 29.6 94 BRE06901 22BL9 MAP06901 9BL22 831 100 1.76303 9.51897 3.42928E-07 9.59521 27.1089 1.88902E-07 297.25 99 147 3.7031 19.9936 0.51

ORIENTAL CRE NO LT1 Brechas - Palmar en 69 kV Conductor Rail (954) BRE-PLM06901 1 69 27.2 94 BRE06901 22BL16 PLM06901 16BL22 831 100 1.61807 8.72976 3.18145E-07 8.79858 24.8524 1.73552E-07 295.54 99 147 3.3986 18.3360 0.48

CENTRAL CECBB NO LT1 Bulo Bulo - Carrasco en 230 kV Conductor Rail (954) H4 BUL-CAR230 1 230 5.5 132 BUL23001 CAR23001 Z175 349 100 0.325864 2.38579 4.708E-08 1.5798585 6.7063975 3.2201E-08 401.63 139 168 0.0616 0.451 0.78244

NORTE COBEE NO LT1 Cahua UG1 - Huaji en 115 kV Conductor Darien (559.5) CAH-HUA115 1 115 4.73 15.76667 119 CAH11501 HUA11501 A3002 628 100 0.55764955 2.01671882 4.1765E-08 1.7267331 5.626438 2.72294E-08 392.05 125 136 0.421663 1.52493 0.17352

NORTE DELAPAZ NO LT1 Caiconi - Tap Killi Killi en 69 kV Conductor 1/0 CAI-TKI069 1 69 0.4 28 CAI06901 TKI06901 251 100 0.171396 0.180918 3.9045E-09 0.228528 0.609408 1.6046E-09 384.05 30 39 0.36 0.38 0.00584

ORIENTAL CRE NO LT1 Cañoto - Feria Exposición en 69 kV Conductor Rail (954) T2 CAÑ-FER069 1 69 1.5 128 CAÑ06901 FER06901 3BL8 1155 100 0.091411213 0.485622 1.6046E-08 0.471339 2.2924215 8.02309E-09 310.38 138 173 0.192000027 1.02 0.024

CENTRAL ISABOL SI LT1 Carrasco - Arboleda en 230 kV Conductor Acard (700) CAR-ARB230 1 230 102 142.5 CAR23001 Z164 ARB23001 ARB2L190 377 100 9.139004 45.57335 8.39387E-07 45.8796 136.68 5.61689E-07 415.72 150 165 1.7276 8.615 13.9498

CENTRAL ENDE TRANSMISIÓN SI LT1 Carrasco - Chimoré en 230 kV Conductor Rail (954) H1 CAR-CHI230 1 230 75.33 130 CAR23001 Z161 CHI23001 Z146, Z147 344 100 4.542851 30.4052219 6.7801E-07 25.4638752 99.2254293 4.5572E-07 377.82 137 200 0.85876 5.74768 11.267861

CENTRAL ENDE TRANSMISIÓN SI LT1 Carrasco - Santiváñez en 230 kV Conductor Rail (954) H1 CAR-SAN230 1 230 225.6 130 CAR23001 Z163 SAN23001 Z123 344 100 13.7616 95.13552 1.95463E-06 70.0488 305.41728 1.37138E-06 393.61 137 200 2.6014 17.984 32.4838

CENTRAL ENDE TRANSMISIÓN SI LT1 Carrasco - Warnes en 230 kV Conductor Rail (954) H1 CAR-WAR230 1 230 162.11 130 CAR23001 Z162 WAR23001 Z622 344 100 9.7833385 65.199779 1.47E-06 54.2097581 209.1435166 9.80765E-07 376.00 137 200 1.8494 12.3251 24.40

ORURO ENDE DEORURO NO LT1 Catavi - Cuadro Siglo en 69 kV Conductor Partridge (266) H1 CAT-CSG069 1 69 3.93 40 CAT06901 B421 CSG06901 B245 351 100 0.8567643 1.6407439 3.4688E-08 2.2211508 5.6663575 2.4756E-08 388.02 42 53 1.79955 3.44622 0.051884

CENTRAL ENDE TRANSMISIÓN SI LT1 Catavi - Ocuri en 115 kV Conductor Ibis (397) H1 CAT-OCU115 1 115 97.81 74 CAT11501 A413, A414 OCU11501 392 100 14.0607499 41.289709 8.05787E-07 43.8379774 137.0244009 5.5464E-07 403.86 78 78 10.63195 31.22095 3.4785

CENTRAL ENDE TRANSMISIÓN SI LT1 Catavi - Sacaca en 115 kV Conductor Ibis (397) T2 CAT-SAC115 1 115 43.38 74 CAT11501 A412, A413 SAC11501 392 100 6.2303874 17.228226 3.9281E-07 16.7233696 62.6194096 2.2701E-07 373.64 78 78 4.71107 13.02701 1.63204

NORTE COBEE NO LT1 Cahua UG2 - Huaji en 115 kV Conductor Darien (559.5) CAU-HUA115 1 115 4.73 119 CAU11501 HUA11501 A3001 628 100 0.55764955 2.01671882 4.1765E-08 1.7267331 5.626438 2.72294E-08 392.05 125 136 0.421663 1.52493 0.17352

TARIJA SETAR NO LT1 Caiza - Yacuiba en 69 kV Conductor Quail (2/0) H1 CAZ-YAU069 1 69 23.2 15.01 CAZ06901 B764 YAU06901 132 100 9.77648 11.446416 1.99017E-07 16.343704 35.516416 1.34299E-07 427.87 15.8 15.8 20.5345 24.0420 0.298

CENTRAL COBOCE NO LT1 Tap Coboce - Irpa Irpa en 115 kV Conductor Ibis (397) H1 CBC-IRP115 1 115 0.91 70.3 CBC11501 IRP11501 910 371.51 100 0.1308177 0.3841492 7.7886E-09 0.4078577 1.2748411 5.1603E-09 396.23 74 74 0.09892 0.29047 0.03236

CENTRAL ENDE TRANSMISIÓN SI LT1 Tap Coboce - Sacaca en 115 kV Conductor Ibis (397) T2 CBC-SAC115 1 115 41.93 74 CBC11501 SAC11501 392 100 6.0221334 16.6523632 3.7968E-07 16.1643819 60.5263219 2.1942E-07 373.64 78 78 4.5536 12.59158 1.57749

CENTRAL ENDE TRANSMISIÓN SI LT1 Tap Coboce - Valle Hermoso en 115 kV Conductor Ibis (397) T2 CBC-VHE115 1 115 45.47 74 VHE11501 CBC11501 A147, A148 392 100 6.5305605 18.0582627 4.1174E-07 17.5290829 65.6363429 2.3795E-07 373.64 78 78 4.93804 13.65464 1.71068

CENTRAL ELFEC NO LT1 Central - Colcapirhua en 115 kV Conductor Ibis (397) T3 CEN-COL115 1 115 7 112 CEN11501 101 COL11501 801 592 100 0.99981 2.76521525 6.44276E-08 3.2234615 8.5483755 3.60214E-08 369.62 118 0.7560 2.0909 0.2677

NORTE DELAPAZ NO LT1 Challapampa - Catacora en 115 kV Conductor Subterraneo 300 mm2 CHA-CTC115 1 115 1.78 102.2 CHA11501 A3-503 CTC11501 A3-520 540 100 0.17702456 0.178201585 4.91831E-07 0.204566945 0.14736353 4.92688E-07 33.96 107.6 189.23 0.1339 0.1347 2.04344

CENTRAL ENDE TRANSMISIÓN SI LT1 Chimoré - San José en 230 kV Conductor Rail (954) H1 CHI-SJO230 1 230 78.84 130 CHI23001 Z146, Z149 SJO23001 Z141, Z144 344 100 4.754525 31.8219527 7.096E-07 26.650364 103.8488364 4.7696E-07 377.82 137 200 0.89878 6.01549 11.79288

NORTE HB NO LT1 Chojlla - Pichu en 115 kV Conductor Ibis (397) H1 CHJ-PIC115 1 115 6.5 76 CHJ11501 A384 PIC11501 A382 402 100 0.9335528 2.6330314 5.8305E-08 2.5255783 9.4584539 3.2566E-08 379.14 80 100 0.7059 1.99095 0.24224

SUR ENDE TRANSMISIÓN NO LT1 Telamayu - Portugalete en 69 kV Conductor Partridge (266) H1 TEL-POR069 1 69 27.48 22 TEL06901 POR06901 192 100 5.99091 11.47267 2.42516E-07 15.5311464 39.6212136 1.73179E-07 388.05 23 23 12.58331 24.09718 0.36274

SUR ENDE TRANSMISIÓN NO LT1 Portugalete - Chilcobija en 69 kV Conductor Partridge (266) H1 POR-CHL069 1 69 29.49 22 POR06901 CHL06901 192 100 6.42911 12.31184 2.60254E-07 16.6671582 42.5192718 1.85845E-07 388.05 23 23 13.50371 25.85978 0.38926

SUR ENDE TRANSMISIÓN NO LT1 Chilcobija - Tupiza en 69 kV Conductor Partridge (266) H1 CHL-TUP069 1 69 41.66 22 CHL06901 TUP06901 192 100 9.08188 17.3922168 3.67718E-07 23.5453988 60.0662212 2.62751E-07 388.01 23 23 19.07557 36.53059 0.54999

ORIENTAL CRE NO LT1 Chané - Montero en 115 kV Conductor Rail (954) CHN-MON115 1 115 16.3 164.35 CHN11501 18AL13 MON11501 13AL18 869 100 0.96807 5.6007875 1.74739E-07 5.50689 17.33533 8.59256E-08 319.41 173 0.7320 4.2350 0.726

NORTE DELAPAZ NO LT1 Chuquiaguillo - Av. Arce en 115 kV Conductor Subterráneo A2XAS(FL)2Y 1200 mm2 CHQ-AAR115 1 115 6.97 145.25 CHQ11501 A3-605 AAR11501 A3-543 768 100 0.1435 0.8558 1.89982E-06 0.622 2.8493 1.81388E-06 37.87 153 153 0.1085 0.6471 7.8933

NORTE COBEE NO LT1 Chururaqui UG2 - Harca UG1 en 115 kV Conductor Arvidal (544) T1 CHR-HAR115 1 115 4 13.33333 119 CHR11501 HAR11501 628 100 0.47517425 1.55883075 3.73066E-08 1.0656705 5.524479 2.08917E-08 364.70 125 136 0.3593 1.1787 0.155

NORTE COBEE NO LT1 Chururaqui UG2 - Sainani en 115 kV Conductor SSA477 CHR-SAI115 1 115 3.19 10.63333 113 CHR11501 SAI11501 597 100 0.39106325 1.25015925 3.01823E-08 0.863857 4.493723 1.75221E-08 363.10 119 130 0.2957 0.9453 0.1254

NORTE ENDE TRANSMISIÓN NO LT1 Chuspipata - Pichu en 115 kV Conductor Ibis (397) H1 CHS-PIC115 1 115 11 90 CHS11501 A342 PIC11501 A381 477 100 1.58169 4.64332 9.41091E-08 5.19343 15.02765 6.2338E-08 396.30 95 95 1.19598 3.51102 0.391

NORTE ENDE TRANSMISIÓN SI LT1 Chuspipata - Cumbre en 115 kV Conductor Ibis (397) H1 CHS-CUM115 1 115 45.03 90 CHS11501 A343 CUM11501 A392 477 100 6.46482201 19.10546349 3.84646E-07 20.04496941 62.91515049 2.57617E-07 397.62 95 95 4.8883 14.4465 1.5981

ORURO SDB NO LT1 Chiñata - Quehata en 24.9 kV Conductor Penguin (4/0) CHT-QUE024 1 24.9 4 12.9 CHT02401 D202 QUE02401 D201 316 100 1.096 1.2644 7.11307E-08 2.257325754 3.665232128 5.09438E-08 237.87 13.6 15 17.6771 20.3932 0.013855

NORTE COBEE NO LT1 Chururaqui UG1 - Harca UG2 en 115 kV Conductor Arvidal (544) T1 CHU-HAC115 1 115 4 13.33333 119 CHU11501 HAC11501 628 100 0.47517425 1.55883075 3.73066E-08 1.0656705 5.524479 2.08917E-08 364.70 125 136 0.3593 1.1787 0.155

NORTE COBEE NO LT1 Chururaqui UG1 - SE Tiquimani en 115 kV Conductor SSA477 CHU-TIQ115 1 115 12.57 41.9 119 CHU11501 TIQ11501 A3101 628 100 1.50460825 4.86772575 1.18611E-07 3.3620066 17.517438 6.88608E-08 361.43 125 136 1.1377 3.6807 0.4928

NORTE HB NO LT1 Chojlla Antigua - Pichu en 24.9 kV Conductor 2/0 CJL-PIC024 1 24.9 12 1 CJL02401 D381 PIC02401 D380 26 100 5.393715 5.5006295 1.0966E-07 7.9202309 16.6325371 7.0232E-08 399.58 1.1 86.994 88.7184 0.02136

ORURO ENDE DEORURO NO LT1 Colquiri - Tap Colquiri en 69 kV Conductor Ibis (397) T1 CLQ-TCO069 1 69 16.1 21 CLQ06901 TCO06901 452 100 2.3378891 6.5614198 1.4831E-07 5.658458 21.5009141 8.4821E-08 375.27 54 68 4.9105 13.7816 0.22182

CENTRAL COBOCE NO LT1 Coboce - Irpa Irpa en 115 kV Conductor Ibis (397) H1 COB-IRP115 1 115 1.2 70.3 COB11501 IRP11501 A3 371.51 100 0.1725069 0.5065704 1.0271E-08 0.5378343 1.6811091 6.8047E-09 396.22 74 74 0.13044 0.38304 0.04268

CENTRAL ELFEC NO LT1 Colcapirhua - Quillacollo en 115 kV Conductor Ibis (397) T3 COL-QUI115 1 115 8.3 112 COL11501 802 QUI11501 600 592 100 1.185489 3.278755225 7.63928E-08 3.82210435 10.13593095 4.27111E-08 369.62 118 0.896 2.479 0.317

CENTRAL ENDE TRANSMISIÓN SI LT1 Corani - Arocagua en 115 kV Conductor Ibis (397) T2 COR-ARO11501 1 115 38.11 74 COR11501 A111 ARO11502 A184 392 100 5.47343442 15.13527217 3.45093E-07 14.6917861 55.0121661 1.99479E-07 373.64 78 78 4.1387 11.444 1.43

CENTRAL ENDE TRANSMISIÓN SI LT1 Corani - Santa Isabel en 115 kV Conductor Ibis (397) T1 COR-SIS115 1 115 6.39 74 COR11501 A112 SIS11501 A123 392 100 0.9177542 2.5884724 5.7318E-08 2.4828377 9.2983877 3.2015E-08 379.14 78 78 0.69395 1.95726 0.23814

NORTE COBEE NO LT1 Cosmos - Kenko en 115 kV Conductor Darien (559.5) COS-KEN115 1 115 5.7 96 COS11501 KEN11501 A3308 507.3 100 0.6784425 2.3368575 5.2133E-08 1.50765 7.689015 2.74384E-08 377.73 101 117 0.513 1.767 0.2166

NORTE COBEE NO LT1 Cosmos - Río Seco en 115 kV Conductor Darien (559.5) COS-RSE115 1 115 8.8 96 COS11501 RSE11501 507.3 100 1.03684 3.46693375 8.4042E-08 3.2595658 12.001423 4.81419E-08 362.37 101 117 0.784 2.6215 0.34927

ORURO COBEE NO LT1 Carabuco - Choquetanga en 69 kV Conductor Penguin (4/0) h1 CRB-CHO069 1 69 3.65 38 CRB06901 B211 CHO06901 335 100 1.009332 1.76157 3.07546E-08 1.547325 5.246622 1.7383E-08 426.99 40 43 2.12 3.7 0.046

ORURO ENDE DEORURO NO LT1 Caracollo - Socomani en 69 kV Conductor Penguin (4/0) H1 CRC-SOC069 1 69 28.29 31 CRC06901 SOC06901 B262 276 100 7.8186785 13.3745869 2.474E-07 16.1033798 38.7701394 1.7719E-07 414.83 33 42 16.42235 28.09197 0.37004

ORURO ENDE DEORURO NO LT1 Caracollo - Taruca en 69 kV Conductor Penguin (4/0) H1 CRC-TAC069 1 69 32.3 31 CRC06901 TAC06901 276 100 8.926946376 15.27038375 2.82467E-07 18.38597262 44.26565937 2.02298E-07 414.83 33 42 18.75014992 32.07389992 0.42

ORURO ENDE DEORURO NO LT1Caracollo - Tap Kami en 24.9 kV Conductor Partridge (266) CRC-TKA024 1 24.9 53.51 16.4 CRC02501 TKA02401 410 100 13.82555 16.50228 9.61067E-07 28.47515518 47.83667103 6.88316E-07 233.79 17.3 19 222.9891 266.1615 0.18719852

NORTE ENDE TRANSMISIÓN SI LT1 Caranavi - Chuspipata en 115 kV Conductor Ibis (397) T4 CRN-CHS115 1 115 63.89 74 CRN11501 A363 CHS11501 A341 392 100 9.1761054 26.5481798 5.5839E-07 19.8477639 90.7217715 2.417E-07 389.02 78 78 6.93845 20.07424 2.31998

NORTE ENDE TRANSMISIÓN NO LT1 Caranavi - Guanay en 115 kV Conductor Ibis (397) H1 CRN-GUN115 1 115 52.9 74 CRN11501 A362 GUN11501 A371 392 100 7.6046792 22.3313118 4.5276E-07 23.7095287 74.1088928 2.9998E-07 396.23 78 78 5.75023 16.88568 1.88112

NORTE ENDE SI LT1 Caranavi - Yucumo en 115 kV Conductor Ibis (397) CRN-YUC115 1 115 104.5 33.3 CRN11501 A365 YUC11501 A811 176 100 13.355000 39.487000 9.20541E-07 44.093000 129.554000 5.23545E-07 369.51 35 42 10.098298677 29.85784499 3.824621

ORURO ENDE DEORURO NO LT1 Cuadro Siglo - Bolivar en 69 kV Conductor Partridge (266) H1 CSG-BLV069 1 69 27.9 19 CSG06901 B243 BLV06901 167.3 100 13.45587 13.321711 2.16752E-07 19.936739 35.956267 1.82803E-07 442.31 20 27 28.2627 27.98091 0.324198

ORURO ENDE DEORURO NO LT1 Cuadro Siglo - Bombo en 69 kV Conductor Penguin (4/0) H1 CSG-BOM069 1 69 18.94 31 CSG06901 B240 BOM06901 276 100 5.234562357 8.954212678 1.65631E-07 10.78112452 25.95639591 1.18625E-07 414.83 33 42 10.99467 18.80742 0.24774

CENTRAL ENDE TRANSMISIÓN SI LT1 Cataricagua - Catavi en 115 kV Conductor Ibis (397) H1 CTA-CAT115 1 115 33.5 74 CTA11501 A273 CAT11501 A411, A412 392 100 4.815759 14.14169 2.8672E-07 15.014365 46.93082 1.89964E-07 396.23 78 78 3.6414 10.6931 1.1913

CENTRAL ENDE SI LT1 Cataricagua - Lucianita en 115 kV Conductor Ibis (397) H1 CTA-LUC115 1 115 4.85 74 CTA11501 A271 LUC11501 391.6 100 0.68804525 2.02402625 4.23628E-08 2.28445185 5.6946178 2.61577E-08 389.98 78 93.6 0.52026 1.53045 0.17601

NORTE DELAPAZ NO LT1 Catacora - Av. Arce en 115 kV Conductor Subterráneo A2XAS(FL)2Y 1200 mm2 CTC-AAR115 1 115 2.16 145 CTC11501 A3-523 AAR11501 A3-544 768 100 0.052654 0.267700 5.6782E-07 0.297700 2.654400 5.6782E-07 38.74 153 0.0398 0.2024 2.36

NORTE DELAPAZ NO LT1 Catacora - Tap Killi Killi en 69 kV Conductor Ibis (397) H1 CTC-TKI069 1 69 0.4 65.5 CTC06901 TKI06901 577 100 0.0584651 0.1599696 3.5836E-09 0.1485432 0.5598936 2.2678E-09 376.95 69 89 0.1228 0.336 0.00536

NORTE DELAPAZ NO LT1 Cumbre - Chuquiaguillo en 115 kV Conductor Arvidal (544) T1 CUM-CHQ11501 1 115 6.8 118.83 CUM11501 A394 CHQ11501 A3-603 628 100 0.8157709 2.751633175 6.26655E-08 2.62698755 8.6005878 4.03008E-08 373.86 125 125 0.6168 2.0806 0.2604

NORTE ENDE TRANSMISIÓN NO LT2 Cumbre - Chuquiaguillo en 115 kV Conductor PARAKEET(556) CUM-CHQ11502 1 115 8.47 125.08 CUM11501 A393 CHQ11501 A3-606 661 100 1.0931388 3.6536046 7.47478E-08 3.4759135 11.9342004 1.8523E-08 394.45 132 0.8266 2.7627 0.3106

NORTE COBEE NO LT1 Cumbre - SE Tiquimani en 115 kV Conductor Arvidal (544) T1 CUM-TIQ115 1 115 27.32 91.06667 119 CUM11501 A3-404 TIQ11501 A3-104 628 100 3.277490546 11.05508734 2.51768E-07 10.22555487 35.64231268 1.61913E-07 373.86 125 136 2.4783 8.3592 1.0460

NORTE COBEE NO LT1 Cuticucho - Santa Rosa en 115 kV Conductor Darien (559.5) CUT-SRO115 1 115 1.43 4.766667 119 CUT11501 SRO11501 628 100 0.1689009 0.59960991 1.27989E-08 0.5725924 1.661592 7.94956E-09 386.17 125 136 0.12771 0.45339 0.05318

NORTE COBEE NO LT1 Cuticucho - SE Tiquimani en 115 kV Conductor Darien (559.5) CUT-TIQ115 1 115 5.45 18.16667 119 CUT11501 TIQ11501 A3103 628 100 0.64132873 2.27676147 4.85982E-08 2.174174 6.309182 3.0185E-08 386.17 125 136 0.484937 1.721559 0.201914

SUR ENDE TRANSMISIÓN SI LT1 Don Diego - Karachipampa en 69 kV Conductor Partridge (266) H1 DDI-KAR069 1 69 15.99 22 DDI06901 B461 KAR06901 192 100 3.485919 6.6756985 1.4114E-07 9.0372012 23.0547216 1.0073E-07 388.01 23 23 7.32182 14.02163 0.2111

SUR ENDE TRANSMISIÓN SI LT1 Don Diego - Mariaca en 69 kV Conductor Partridge (266) H1 DDI-MAR069 1 69 31.24 22 DDI06901 MAR06901 192 100 6.8105134 13.0424529 2.7574E-07 17.6561704 45.0424955 1.9679E-07 388.02 23 23 14.3048 27.39436 0.41244

CENTRAL ENDE ANDINA NO LT1 Entre Ríos - Carrasco en 230 kV Conductor Rail (954) H4 ERI-CAR230 1 230 1.5 142.5 ERI23001 CAR23001 Z189 376 100 0.136965 0.7722 1.7218E-08 0.456 2.9535 8.2714E-09 377.83 150 200 0.02589 0.14597 0.28615

ORURO ENDE DEORURO NO LT1 Este - Tap Este en 69 kV Conductor Penguin (4/0) H1 EST-TET069 1 69 1.8 31 EST06901 TET06901 276 100 0.4974769 0.8509811 1.5741E-08 1.0246053 2.4668169 1.1274E-08 414.83 33 42 1.0449 1.7874 0.02354
