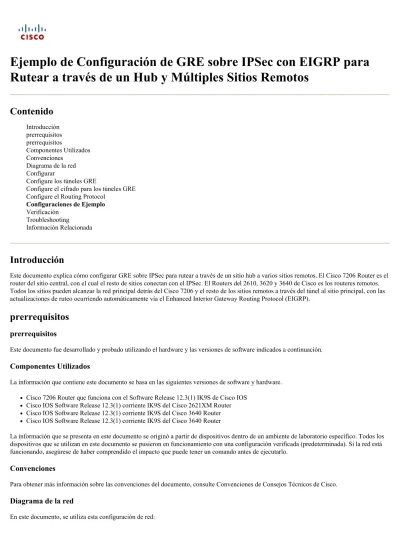

Ejemplo de Configuración de GRE sobre IPSec con EIGRP para

Rutear a través de un Hub y Múltiples Sitios Remotos

Contenido

Introducción

prerrequisitos

Componentes Utilizados

Convenciones

Diagrama de la red

Configurar

Configure los túneles GRE

Configure el cifrado para los túneles GRE

Configure el Routing Protocol

Configuraciones de Ejemplo

Verificación

Troubleshooting

Información Relacionada

Introducción

Este documento explica cómo configurar GRE sobre IPSec para rutear a través de un sitio hub a varios sitios remotos. El Cisco 7206 Router es el

router del sitio central, con el cual el resto de sitios conectan con el IPSec. El Routers del 2610, 3620 y 3640 de Cisco es los routeres remotos.

Todos los sitios pueden alcanzar la red principal detrás del Cisco 7206 y el resto de los sitios remotos a través del túnel al sitio principal, con las

actualizaciones de ruteo ocurriendo automáticamente vía el Enhanced Interior Gateway Routing Protocol (EIGRP).

prerrequisitos

Este documento fue desarrollado y probado utilizando el hardware y las versiones de software indicados a continuación.

Componentes Utilizados

La información que contiene este documento se basa en las siguientes versiones de software y hardware.

Cisco 7206 Router que funciona con el Software Release 12.3(1) IK9S de Cisco IOS

Cisco IOS Software Release 12.3(1) corriente IK9S del Cisco 2621XM Router

Cisco IOS Software Release 12.3(1) corriente IK9S del Cisco 3640 Router

La información que se presenta en este documento se originó a partir de dispositivos dentro de un ambiente de laboratorio específico. Todos los

dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si la red está

funcionando, asegúrese de haber comprendido el impacto que puede tener un comando antes de ejecutarlo.

Convenciones

Para obtener más información sobre las convenciones del documento, consulte Convenciones de Consejos Técnicos de Cisco.

Diagrama de la red

(2)

Configurar

Este proceso lo llevará a través del proceso de configuración de un túnel IPSec a una ruta mediante un hub y varios sitios remotos. El proceso se

separa en estos tres pasos primarios.

Configure los túneles del Generic Routing Encapsulation (GRE)

Configure el cifrado para los túneles GRE

Configure el Routing Protocol

Configure los túneles GRE

Siga los siguientes pasos para configurar los túneles GRE:

Cree un túnel GRE de cada sitio remoto a la oficina principal. Configure una interfaz de túnel en el router 7206 de Cisco para cada sitio

remoto.

1.

interface Tunnel0

ip address 192.168.16.2 255.255.255.0 tunnel source FastEthernet1/0

tunnel destination 14.38.88.10 !

interface Tunnel1

tunnel destination 14.38.88.40 !

interface Tunnel2

tunnel destination 14.38.88.20

El origen de cada túnel es la interfaz FastEthernet1/0 o la interfaz que representa la conexión a Internet. El destino del túnel es la dirección

IP de la interfaz de Internet del router remoto. Cada túnel debe tener una dirección IP en un diferente, subred sin utilizar.

Configure los túneles GRE en el Routers del 2610, 3620 y 3640 de Cisco. Las configuraciones son similares al Cisco 7206 Router.

2. Cisco 2610 Router

interface Tunnel0

ip address 192.168.16.1 255.255.255.0 tunnel source Ethernet0/0

Cisco 3620 Router

interface Tunnel0

(3)

tunnel source Ethernet1/0 tunnel destination 14.36.88.6

Cisco 3640 Router

interface Tunnel0

Cada router remoto utiliza su interfaz local que conecte con Internet como el origen de túnel. Los routers remotos corresponden a las

direcciones IP de destino del túnel en la configuración del router Cisco 7206. El IP Address de destino del túnel para cada router remoto

corresponde a la dirección IP de la interfaz del Cisco 7206 Router que conecta con Internet. La dirección IP de la interfaz de túnel

corresponde a una dirección IP en la misma subred que la interfaz de túnel del router 7206 de Cisco.

Asegúrese de que cada router remoto pueda hacer ping la dirección IP del destino del túnel y de la interfaz del túnel correspondiente del

router principal.

3. También, asegúrese de que cada router sea pingable del router del sitio central.

Cisco 2610 Router

vpn2610#ping 14.36.88.6

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 14.36.88.6, timeout is 2 seconds: !!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 1/3/4 ms vpn2610#ping 192.168.16.2

Success rate is 100 percent (5/5), round-trip min/avg/max = 8/8/12 ms vpn2610#

Cisco 3620 Router

vpn3620#ping 14.38.88.6

Cisco 3640 Router

vpn3640#ping 14.36.88.6

Nota:

Si no todo el Routers puede hacer ping al router central (del concentrador), resolver problemas cada conexión según las necesidades

usando estas guías de consulta.

¿Puede el router remoto hacer ping el router de eje de conexión del IP del público al IP del público?

¿Hay dispositivo que bloquea el GRE entre el dos Routers? (Firewall, lista de acceso en el router)

¿Qué muestra para la interfaz de túnel el comando show interface?

Configure el cifrado para los túneles GRE

(4)

Si suben los túneles GRE, proceda con cifrar. Primero, cree las Listas de acceso para definir el tráfico para el cifrado.

1. Las Listas de acceso permiten el tráfico del IP Address local en cada router a la dirección IP en el extremo contrario. Utilice el comando

show version para mostrar la versión de software que el Motor de memoria de caché está ejecutando.

7206:

access-list 130 permit gre host 14.36.88.6 host 14.38.88.40 access-list 140 permit gre host 14.36.88.6 host 14.38.88.20 access-list 150 permit gre host 14.36.88.6 host 14.38.88.10 2610:

access-list 120 permit gre host 14.38.88.10 host 14.36.88.6 3620:

access-list 110 permit gre host 14.38.88.20 host 14.36.88.6 3640:

access-list 100 permit gre host 14.38.88.40 host 14.36.88.6

Configure una directiva del Internet Security Association and Key Management Protocol (ISAKMP), una clave ISAKMP, y un IPSec

transforma el conjunto.

2. La política ISAKMP, la clave y el conjunto de transformación IPSec deben coincidir en ambos lados de un mismo túnel. No todos los

túneles tienen que utilizar la misma directiva, clave, o transforme el conjunto. En este ejemplo, todos los túneles utilizan la misma

directiva, clave, y transforman el conjunto para la simplicidad.

Cisco 7206 Router

crypto isakmp policy 1 authentication pre-share

crypto isakmp key cisco123 address 0.0.0.0 !

crypto ipsec transform-set strong esp-3des esp-md5-hmac mode transport

Cisco 2610 Router

crypto isakmp key cisco123 address 0.0.0.0 0.0.0.0 !

Cisco 3620 Router

Cisco 3640 Router

Configure la correspondencia de criptografía. El sitio central tiene un número de secuencia distinto para cada conexión.

3. Cisco 7206 Router

crypto map vpn 10 ipsec-isakmp set peer 14.38.88.40

set transform-set strong match address 130

(5)

match address 140

Cisco 2610 Router

Cisco 3620 Router

Cisco 3640 Router

Aplique la correspondencia de criptografía. El mapa debe aplicarse a la interfaz de túnel y a la interfaz física que los paquetes terminan.

4. Cisco 7206 Router

interface Tunnel0 crypto map vpn interface Tunnel1 crypto map vpn interface Tunnel2 crypto map vpn interface FastEthernet1/0 crypto map vpn

Cisco 2610 Router

interface Tunnel0 crypto map vpn interface Ethernet0/0 crypto map vpn

Cisco 3620 Router

Cisco 3640 Router

Configure el Routing Protocol

Para configurar el Routing Protocol, configurar todos los sitios con el número del sistema autónomo y dar instrucciones el (EIGRP) del Routing

Protocol para compartir las rutas. Sólo las redes que están incluidas en las sentencias de red se comparten con otros routers por el protocolo de

ruteo. El número del sistema autónomo debe hacer juego en todo el Routers que participe en la distribución de las rutas. En este ejemplo, las

redes que se pueden resumir en una declaración de la red se utilizan para la simplicidad.

(6)

router eigrp 60 network 192.168.0.0 0.0.255.255 auto-summary no eigrp log-neighbor-changes

Cisco 2610 Router

Cisco 3620 Router

Cisco 3640 Router

Configuraciones de Ejemplo

Este documento utiliza las siguientes configuraciones de ejemplo:

Cisco 7206 Router

Cisco 2610 Router

Cisco 3620 Router

Cisco 3640 Router

Cisco 7206 Router

no service pad

service timestamps debug uptime service timestamps log uptime no service password-encryption !

hostname sec-7206 !

aaa new-model

aaa authentication ppp default local !

username cisco password 0 cisco ! ! ! ! ip subnet-zero ip cef !

ip audit notify log ip audit po max-events 100 vpdn enable ! vpdn-group 1 ! Default L2TP VPDN group accept-dialin protocol l2tp virtual-template 1 no l2tp tunnel authentication ! ! !

crypto isakmp key cisco123 address 0.0.0.0 !

!

(7)

!

set transform-set strong match address 150 ! ! ! ! ! ! interface Tunnel0 ip address 192.168.16.2 255.255.255.0 tunnel source FastEthernet1/0

tunnel destination 14.38.88.10 crypto map vpn

!

interface Tunnel1

tunnel destination 14.38.88.40 crypto map vpn

!

interface Tunnel2

tunnel destination 14.38.88.20 crypto map vpn ! interface FastEthernet0/0 no ip address no ip mroute-cache shutdown media-type MII half-duplex ! interface FastEthernet1/0 ip address 14.36.88.6 255.255.0.0 no ip mroute-cache half-duplex crypto map vpn ! interface Virtual-Template1 ip unnumbered FastEthernet1/0 peer default ip address pool test ppp authentication ms-chap ! router eigrp 60 network 192.168.0.0 0.0.255.255 auto-summary no eigrp log-neighbor-changes !

ip local pool test 10.0.7.1 10.0.7.254 ip default-gateway 14.36.1.1

ip classless

ip route 0.0.0.0 0.0.0.0 14.36.1.1 no ip http server

!

access-list 130 permit gre host 14.36.88.6 host 14.38.88.40 access-list 140 permit gre host 14.36.88.6 host 14.38.88.20 access-list 150 permit gre host 14.36.88.6 host 14.38.88.10 radius-server host 172.18.124.197 auth-port 1645 acct-port 1646 key cisco123 radius-server retransmit 3 ! line con 0 exec-timeout 0 0 line aux 0 line vty 0 4 ! end sec-7206#

(8)

Cisco 2610 Router

service timestamps debug uptime service timestamps log uptime no service password-encryption ! hostname vpn2610 ! ! ip subnet-zero ip cef ! ! ! ip ssh time-out 120 ip ssh authentication-retries 3 !

!

set transform-set strong match address 120 ! call rsvp-sync ! ! ! ! ! ! ! ! interface Loopback0 ip address 192.168.10.1 255.255.255.0 ! interface Tunnel0 ip address 192.168.16.1 255.255.255.0 tunnel source Ethernet0/0

tunnel destination 14.36.88.6 crypto map vpn ! interface Ethernet0/0 ip address 14.38.88.10 255.255.0.0 half-duplex crypto map vpn ! interface Serial0/0 no ip address shutdown no fair-queue ! interface Ethernet0/1 ip address dhcp half-duplex ! interface Serial1/0 no ip address shutdown ! interface Serial1/1 no ip address shutdown ! interface Serial1/2 no ip address shutdown ! interface Serial1/3 no ip address shutdown ! interface Serial1/4 no ip address shutdown ! interface Serial1/5 no ip address

(9)

shutdown ! interface Serial1/6 no ip address shutdown ! interface Serial1/7 no ip address shutdown ! router eigrp 60 network 192.168.0.0 0.0.255.255 auto-summary no eigrp log-neighbor-changes ! ip classless ip route 0.0.0.0 0.0.0.0 14.38.1.1 ip http server !

access-list 120 permit gre host 14.38.88.10 host 14.36.88.6 !

dial-peer cor custom ! ! ! ! ! line con 0 exec-timeout 0 0 line aux 0 line vty 0 4 login line vty 5 15 login ! end vpn2610#

Cisco 3620 Router

!

set transform-set strong match address 110 ! call rsvp-sync ! ! ! ! ! ! ! ! interface Loopback0 ip address 192.168.20.1 255.255.255.0 ! interface Tunnel0 ip address 192.168.26.1 255.255.255.0

(10)

tunnel source Ethernet1/0 tunnel destination 14.36.88.6 crypto map vpn ! interface Ethernet1/0 ip address 14.38.88.20 255.255.0.0 half-duplex crypto map vpn ! interface TokenRing1/0 no ip address shutdown ring-speed 16 ! router eigrp 60 network 192.168.0.0 0.0.255.255 auto-summary no eigrp log-neighbor-changes ! ip classless ip route 0.0.0.0 0.0.0.0 14.38.1.1 ip http server !

dial-peer cor custom ! ! ! ! ! line con 0 exec-timeout 0 0 line aux 0 line vty 0 4 login ! end vpn3620#

Cisco 3640 Router

!

set transform-set strong match address 100 ! call rsvp-sync ! ! ! ! ! ! ! ! interface Loopback0 ip address 192.168.40.1 255.255.255.0 !

(11)

interface Tunnel0

tunnel destination 14.36.88.6 crypto map vpn ! interface Ethernet0/0 ip address 14.38.88.40 255.255.0.0 half-duplex crypto map vpn ! interface Ethernet0/1 no ip address shutdown half-duplex ! interface Ethernet1/0 no ip address shutdown half-duplex ! interface Ethernet1/1 no ip address shutdown half-duplex ! interface Ethernet1/2 no ip address shutdown half-duplex ! interface Ethernet1/3 no ip address shutdown half-duplex ! interface Ethernet3/0 no ip address shutdown half-duplex ! interface TokenRing3/0 no ip address shutdown ring-speed 16 ! router eigrp 60 network 192.168.0.0 0.0.255.255 auto-summary no eigrp log-neighbor-changes ! ip classless ip route 0.0.0.0 0.0.0.0 14.38.1.1 ip http server !

dial-peer cor custom ! ! ! ! ! line con 0 exec-timeout 0 0 line aux 0 line vty 0 4 ! end vpn3640#

Verificación

En esta sección encontrará información que puede utilizar para confirmar que su configuración esté funcionando correctamente.

La herramienta Output Interpreter (sólo para clientes registrados) permite utilizar algunos comandos “show” y ver un análisis del resultado de

estos comandos.

(12)

Cisco 7206 Router

sec-7206#show ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR

P - periodic downloaded static route

Gateway of last resort is 14.36.1.1 to network 0.0.0.0 C 192.168.46.0/24 is directly connected, Tunnel1

D 192.168.10.0/24 [90/297372416] via 192.168.16.1, 05:53:23, Tunnel0 D 192.168.40.0/24 [90/297372416] via 192.168.46.1, 05:53:23, Tunnel1 C 192.168.26.0/24 is directly connected, Tunnel2

D 192.168.20.0/24 [90/297372416] via 192.168.26.1, 05:53:21, Tunnel2 C 192.168.16.0/24 is directly connected, Tunnel0

14.0.0.0/16 is subnetted, 1 subnets

C 14.36.0.0 is directly connected, FastEthernet1/0 S* 0.0.0.0/0 [1/0] via 14.36.1.1

sec-7206#

Cisco 2610 Router

vpn2610#show ip route

Gateway of last resort is 14.38.1.1 to network 0.0.0.0

D 192.168.46.0/24 [90/310044416] via 192.168.16.2, 05:53:55, Tunnel0 C 192.168.10.0/24 is directly connected, Loopback0

D 192.168.40.0/24 [90/310172416] via 192.168.16.2, 05:53:55, Tunnel0 D 192.168.26.0/24 [90/310044416] via 192.168.16.2, 05:53:55, Tunnel0 D 192.168.20.0/24 [90/310172416] via 192.168.16.2, 05:53:53, Tunnel0 C 192.168.16.0/24 is directly connected, Tunnel0

14.0.0.0/16 is subnetted, 1 subnets

C 14.38.0.0 is directly connected, Ethernet0/0 S* 0.0.0.0/0 [1/0] via 14.38.1.1

vpn2610#

Cisco 3620 Router

Gateway of last resort is 14.38.1.1 to network 0.0.0.0

D 192.168.46.0/24 [90/310044416] via 192.168.26.2, 05:54:15, Tunnel0 D 192.168.10.0/24 [90/310172416] via 192.168.26.2, 05:54:15, Tunnel0 D 192.168.40.0/24 [90/310172416] via 192.168.26.2, 05:54:15, Tunnel0 C 192.168.26.0/24 is directly connected, Tunnel0

C 192.168.20.0/24 is directly connected, Loopback0

D 192.168.16.0/24 [90/310044416] via 192.168.26.2, 05:54:15, Tunnel0 14.0.0.0/16 is subnetted, 1 subnets

vpn3620#

Cisco 3640 Router

(13)

C 192.168.46.0/24 is directly connected, Tunnel0

D 192.168.10.0/24 [90/310172416] via 192.168.46.2, 05:54:32, Tunnel0 C 192.168.40.0/24 is directly connected, Loopback0

D 192.168.26.0/24 [90/310044416] via 192.168.46.2, 05:54:32, Tunnel0 D 192.168.20.0/24 [90/310172416] via 192.168.46.2, 05:54:30, Tunnel0 D 192.168.16.0/24 [90/310044416] via 192.168.46.2, 05:54:32, Tunnel0 14.0.0.0/16 is subnetted, 1 subnets

vpn3640#
