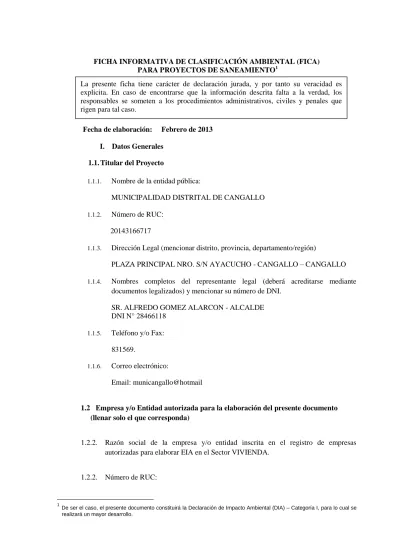

FICHA INFORMATIVA DE CLASIFICACIÓN AMBIENTAL (FICA) PARA PROYECTOS DE SANEAMIENTO1
Fecha de elaboración: Febrero de 2013 I. Datos Generales
1.1. Titular del Proyecto
1.1.1. Nombre de la entidad pública:
MUNICIPALIDAD DISTRITAL DE CANGALLO
1.1.2. Número de RUC: 20143166717
1.1.3. Dirección Legal (mencionar distrito, provincia, departamento/región)
PLAZA PRINCIPAL NRO. S/N AYACUCHO - CANGALLO – CANGALLO
1.1.4. Nombres completos del representante legal (deberá acreditarse mediante documentos legalizados) y mencionar su número de DNI.
SR. ALFREDO GOMEZ ALARCON - ALCALDE DNI N° 28466118
1.1.5. Teléfono y/o Fax: 831569.
1.1.6. Correo electrónico:
Email: municangallo@hotmail
1.2 Empresa y/o Entidad autorizada para la elaboración del presente documento (llenar solo el que corresponda)
1.2.2. Razón social de la empresa y/o entidad inscrita en el registro de empresas autorizadas para elaborar EIA en el Sector VIVIENDA.
1.2.2. Número de RUC:
1
De ser el caso, el presente documento constituirá la Declaración de Impacto Ambiental (DIA) – Categoría I, para lo cual se realizará un mayor desarrollo.
La presente ficha tiene carácter de declaración jurada, y por tanto su veracidad es explicita. En caso de encontrarse que la información descrita falta a la verdad, los responsables se someten a los procedimientos administrativos, civiles y penales que rigen para tal caso.
1.2.3. Nombres completos del representante legal (deberá acreditarse mediante documentos legalizados) y mencionar su número de DNI.
A) Número de registro inscrito en el Sector VIVIENDA (adjuntar copia de Resolución Directoral vigente).
B) Profesionales registrados que participan en la elaboración del presente documento (indicar número de colegiatura y copia del Certificado de Habilidad del Colegio Profesional respectivo).
1.2.4. Domicilio Legal (mencionar distrito, provincia, departamento/región)
1.2.5. Teléfono y Fax
1.2.6. Correo electrónico
1.2.7. Adjuntar copia legalizada del contrato suscrito con el Titular del Proyecto o el Proponente
II. Descripción del Proyecto 2.1. Datos generales del Proyecto
2.1.1. Nombre del proyecto.
PROYECTO: “AMPLIACIÓN Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE, CONSTRUCCION DEL SISTEMA DE ALCANTARILLADO Y PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES EN EL CENTRO POBLADO DE CCARHUACC LICAPA, DISTRITO DE PARAS - CANGALLO – AYACUCHO”.
CODIGO SNIP Nº 174814
Fase de Inversión (expediente técnico/estudio definitivo).
2.1.2. Mencionar: el nombre de la(s) institución(s) que financia(n) el proyecto:
A.- MINISTERIO DE VIVIENDA CONSTRUCCION Y SANEAMIENTO – PROGRAMA AGUA PARA TODOS.
Unidad Formuladora
SECTOR: GOBIERNOS LOCALES
PLIEGO: MUNICIPALIDAD DISTRITAL DE PARAS
NOMBRE: AREA DE ESTUDIOS
Persona Responsable de Formular el PIP Menor: MAKROCONSULT S.R.L Persona Responsable de la Unidad Formuladora: ENRIQUE BEJAR TENORIO
Unidad Ejecutora Recomendada
DEPARTAMENTO AYACUCHO
PROVINCIA CANGALLO
NOMBRE: MUNICIPALIDAD PROVINCIAL DE
CANGALLO Persona Responsable de la
Unidad Ejecutora: ALFREDO GOMEZ ALARCON
Ubicación Geográfica
N° Departamento Provincia Distrito Localidad
1 AYACUCHO CANGALLO PARAS CENTRO POBLADO DE
CCARHUACC LICAPA
2.1.3. Describir la situación actual de los sistemas de agua potable y alcantarillado e indicar la población que cuenta con dichos servicios y la cobertura actual de cada servicio. Adjuntar el plano del sistema actual a escala visible.
SISTEMA DE AGUA POTABLE: Fuentes de agua utilizadas.-
En la actualidad la fuente de agua utilizada por la población de Ccarhuacc Licapa, para el consumo humano y demás actividades es:
Fuente de captación: Ñuñungayocc 01.
Características y caudales:
La ciudad de Ccarhuacc Licapa, actualmente se abastece de un manantial denominado Ñuñungayocc que se encuentra en la parte alta de la población, el cual tiene un caudal promedio de 3.60 L/s. la estructura de captación se encuentra en mal estado, presentando fisuras por donde discurre agua. Por lo que no se cuenta con el abastecimiento continuo a la población. La población de Ccarhuacc Licapa, cuenta con un sistema de agua del tipo Gravedad sin tratamiento construido hace más de 20 años el cual ya cumplió su tiempo de diseño y se encuentra deteriorado presentando fugas en sus principales estructuras, en las válvulas
Calidad del agua:
Según los resultados de las muestras de agua que consumen actualmente los pobladores de Ccarhuacc Licapa, la calidad del agua para uso como agua potable de consumo humanos es apta para, sin embargo arroja 18 UFC/100 ml. en coliformes fecales, y que según los parámetros de los estándares ambientales de calidad para el agua de consumo humano no
debe existir la presencia de coliforme fecal (0.0NMP/100 ml.) por lo que se recomienda clorar con 2 mg/litro de Hipoclorito de sodio.
Descripción general del servicio:
Sistema de agua potable: La ciudad de Ccarhuacc Licapa, actualmente se abastece a través de una captación cerrada (captación Ñuñungayocc) ubicado en la parte alta de la población, el cual tiene un caudal promedio de 3.60 L/s, construidos de concreto armado y mampostería de piedra, presenta filtraciones en la estructura. El agua captada es conducida hasta el reservorio de 25m3 de concreto armado de 3.50x3.50x2.00, ubicado en la cabecera de la población, que se encuentra deteriorado debido al asentamiento diferencial que ha sufrido en el tiempo. El servicio de agua potable es deficiente debido a que la oferta hídrica no cumple los requerimientos de demanda de la población, a ello, la deficiente zonificación de la red de distribución, hace que no se cuente agua en las zonas altas de la población. La línea de conducción, aducción presenta tramos de tubería expuesta (deteriorados), debido a la falta de mantenimiento.
A la fecha existe 280 viviendas y 182 viviendas se encuentran sin conexión domiciliaria, de las 98 conexiones domiciliarias existentes, estas, se encuentra deficientes. Por lo que se implementará la instalación de la totalidad de las viviendas al sistema.
Captación actual nótese las fisuras por donde discurre el agua
Sistema de letrinas:
El sistema de disposición de excretas por letrinas en el centro poblado de Ccarhuacc Licapa fue construido en el año 2001 por la ONG CARE y no tiene la cobertura a toda la población, se cuenta con 98 letrinas aboneras, que ya cumplieron su vida útil de diseño, representando el 35% del total de viviendas existentes.
No se cuenta con este sistema, debido a que la disposición de excreta fue a través de letrinas aboneras, no existe sistema de alcantarillado.
2.1.4. Mencionar los problemas que solucionará la ejecución del proyecto
Con la ejecución de este proyecto se atenderá básicamente a la población vulnerable que son los niños y ancianos:
Abastecimiento de Agua Potable en forma continua, con una adecuada calidad del servicio. Se garantizara las presiones adecuadas del sistema, así como el control de flujo, eliminación
del aire acumulado en la línea de conducción y la red de distribución.
Ampliar la capacidad de recolección de los desechos de la actividad humana, con la construcción del sistema de alcantarillado y la instalación de conexiones domiciliarias, mediante 271 conexiones domiciliarias, y la construcción de 9 letrinas de hoyo seco para las viviendas que se encuentran alejados al sistema de alcantarillado.
Reducir la contaminación del efluente (rio Lircay) disminución de agentes patógenos y la erradicación de focos infecciosos; mediante la construcción del sistema de tratamiento de aguas residuales: Construcción de un sistema de pre tratamiento: cámara de rejas, desarenador, construcción de 02 lagunas de estabilización (facultativas) y una laguna de maduración.
Mejorar la calidad de vida de los pobladores, con adecuados hábitos de higiene y uso racional del agua.
Capacitación en Educación Sanitaria y conformación de la JASS; adecuada operación y mantenimiento de los servicios de agua potable y alcantarillado.
Cuidados del Medio Ambiente.
2.1.5. Costo total del proyecto.
El Presupuesto Base global se ha elaborado teniendo en cuenta las consideraciones antes mencionadas. El monto total de la Obra asciende a la suma de S/. S/ 2, 791,009.53 (SON: DOS MILLONES SETECIENTOS NOVENTA Y UNO MIL NUEVE Y 53/100 NUEVOS SOLES), incluido Gastos Generales y el IGV (18%); conforme al siguiente detalle:
Fuente Expediente Técnico aprobado
2.1.6. Costo de operación y mantenimiento.
Los Costos de operación y mantenimiento para los sistemas de agua y saneamiento de la Localidad de CCARHUACC LICAPA – Post ejecución del Proyecto, es de 3,301 para el primer año.
Fuente Banco de proyectos.
2.1.7. Tipo de zonificación donde se ejecuta el proyecto (urbano, periurbano, rural, otro)
Rural – Localidad de Ccarhuacc Licapa, Distrito de Paras, provincia de Cangallo. 2.1.8. Localización
DEPARTAMENTO : AYACUCHO
PROVINCIA : CANGALLO
DISTRITO : PARAS
LOCALIDAD : CCARHUACC LICAPA
Estudio Definitivo o Expediente Técnico 552,184.68 1,280,639.45 129,703.12 9,305.02 5,700.08 7,615.38 146,001.70 138,960.34 408,619.76 112,280.00 S/. 2,791,009.53
CONSTRUCCION DEL SISTEMA TRATAMIENTO DE AGUAS RESIDUALES
UTILIDAD (8 % C.D.)
SUPERVISION
ORGANIZACIÓN Y CAPACITACION DE JASS
TOTAL
SISTEMA DE AGUA POTABLE SISTEMA DE ALCANTARILLADO
Componente
Costo (S/.)
EDUCACION SANITARIA
GASTOS GENERALES
MITIGACION DE IMPACTO AMBIENTAL
REGION GEOGRAFICA : SIERRA
ALTITUD : 4525 msnm
COORDENADAS UTM : Este 8523413 y Norte 515727
2.1.9. Ubicación del proyecto en coordenadas UTM, adjuntar plano de ubicación y localización del proyecto a escala visible (a colores). Adjuntar galería fotográfica que incluya el trazo de los componentes.
MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE:
CUADRO DE COORDENADAS UTM: LINEA DE CONDUCCION-LINEA DE ADUCCION PROGRESIVA
(KM) ESTE NORTE COTA DESCRIPCIÓN
0+000 517024.130 8523545.296 4310.984 CAPTACIÓN 0+050 516977.993 8523563.954 4306.093 LINEA DE CONDUCCIÓN 0+100 516931.773 8523582.935 4304.857 0+150 516886.710 8523604.591 4302.678 0+200 516840.974 8523624.783 4299.864 0+250 516794.395 8523642.813 4297.368 0+300 516754.024 8523630.746 4293.482 0+350 516705.548 8523623.767 4288.981 0+360 516696.258 8523620.068 4288.785 RESERVORIO 0+400 516658.047 8523608.748 4287.684 LINEA DE ADUCCIÓN 0+450 516609.034 8523598.871 4285.783 0+500 516559.328 8523599.060 4283.541 0+550 516511.876 8523613.765 4280.274 0+600 516463.041 8523622.677 4276.165 0+610 516453.400 8523625.331 4274.472 C.R.P.-T7 0+650 516414.467 8523634.258 4269.390 LINEA DE ADUCCIÓN 0+700 516365.028 8523639.152 4268.472 0+750 516315.971 8523629.504 4264.951 0+800 516266.586 8523621.686 4265.731 0+834 516232.726 8523614.010 4263.173
LONGITUD TOTAL LÍNEA DE CONDUCCIÓN (m) 360.000
LONGITUD TOTAL LÍNEA DE ADUCCIÓN (m) 474.732
ANCHO DE SERVIDUMBRE (m) 1.000
CUADRO DE COORDENADAS UTM RESERVORIO VOLUMEN=30.00 m3
VERTICE ESTE NORTE
V1 516697.795 8523623.640
V2 516699.830 8523618.530
V3 516694.720 8523616.496
V4 516692.686 8523621.605
AREA TOTAL DEL RESERVORIO (m2) 30.250 PERÍMETRO TOTAL DEL RESERVORIO
(m2) 22.000
CUADRO DE COORDENADAS UTM - RED DE DISTRIBUCION
PUNTO ESTE NORTE PUNTO ESTE NORTE
J-01 516187.173 8523643.671 J-27 515743.806 8523476.527 J-02 516142.419 8523658.717 J-28 515791.838 8523499.051 J-03 516177.485 8523656.159 J-29 515679.844 8523417.539 J-04 516152.997 8523669.507 J-30 515729.972 8523456.097 J-05 516142.419 8523658.717 J-31 515721.913 8523349.589 J-06 516065.384 8523650.991 J-32 515685.407 8523404.308 J-07 516042.016 8523669.148 J-33 515719.970 8523233.766 J-08 516105.184 8523680.150 J-34 515693.836 8523260.850 J-09 516050.547 8523608.912 J-35 515637.701 8523269.504 J-10 516025.500 8523638.892 J-36 515708.980 8523337.289 J-11 516025.037 8523575.600 J-37 515648.069 8523387.324 J-12 515992.716 8523591.187 J-38 515663.151 8523366.516 J-13 515958.248 8523602.232 J-39 515629.207 8523384.288 J-14 515992.528 8523629.449 J-40 515648.069 8523387.324
J-15 515966.366 8523591.535 J-41 515621.857 8523414.761 J-16 515958.363 8523602.317 J-42 515671.767 8523428.933 J-17 515866.319 8523526.469 J-43 515597.274 8523449.770 J-18 515909.179 8523565.811 J-44 515648.292 8523470.375 J-19 515819.191 8523437.191 J-45 515688.701 8523487.094 J-20 515786.468 8523408.444 J-46 515723.593 8523507.990 J-21 515821.782 8523476.274 J-47 515723.593 8523507.990 J-22 515754.384 8523450.324 J-48 515697.574 8523544.608 J-23 515754.384 8523450.324 J-49 515732.223 8523598.307 J-24 515762.433 8523435.221 J-50 515774.394 8523537.221 J-25 515791.838 8523499.051 J-51 515780.280 8523642.132 J-26 515798.622 8523484.208 J-52 515829.542 8523574.112
LONGITUD TOTAL RED DE DISTRIBUCIÓN
(m) 5,176.210
ANCHO DE SERVIDUMBRE (m) 1.000
CONSTRUCCIÓN DEL SISTEMA DE ALCANTARILLADO:
CUADRO DE COORDENADAS UTM - RED COLECTORA ALCANTARILLADO
PUNTO ESTE NORTE PUNTO ESTE NORTE
P-01 516187.173 8523643.671 P-43 515597.274 8523449.770 P-02 516142.419 8523658.717 P-44 515648.292 8523470.375 P-03 516177.485 8523656.159 P-45 515688.701 8523487.094 P-04 516152.997 8523669.507 P-46 515723.593 8523507.990 P-05 516142.419 8523658.717 P-47 515723.593 8523507.990 P-06 516065.384 8523650.991 P-48 515697.574 8523544.608 P-07 516042.016 8523669.148 P-49 515732.223 8523598.307 P-08 516105.184 8523680.150 P-50 515774.394 8523537.221 P-09 516050.547 8523608.912 P-51 515780.280 8523642.132 P-10 516025.500 8523638.892 P-52 515829.542 8523574.112 P-11 516025.037 8523575.600 P-53 515821.284 8523691.033 P-12 515992.716 8523591.187 P-54 515876.307 8523604.202 P-13 515958.248 8523602.232 P-55 515818.850 8523765.239
P-14 515992.528 8523629.449 P-56 515851.566 8523716.517 P-15 515966.366 8523591.535 P-57 515600.575 8523661.763 P-16 515958.363 8523602.317 P-58 515642.661 8523609.518 P-17 515866.319 8523526.469 P-59 515630.336 8523717.555 P-18 515909.179 8523565.811 P-60 515686.398 8523649.686 P-19 515819.191 8523437.191 P-61 515671.943 8523782.260 P-20 515786.468 8523408.444 P-62 515739.598 8523696.417 P-21 515821.782 8523476.274 P-63 515723.636 8523819.252 P-22 515754.384 8523450.324 P-64 515783.242 8523735.772 P-23 515754.384 8523450.324 P-65 515760.694 8523845.559 P-24 515762.433 8523435.221 P-66 515818.850 8523765.239 P-25 515791.838 8523499.051 P-67 515468.471 8523630.605 P-26 515798.622 8523484.208 P-68 515555.521 8523711.617 P-27 515743.806 8523476.527 P-69 515695.587 8523935.206 P-28 515791.838 8523499.051 P-70 515722.299 8523896.980 P-29 515679.844 8523417.539 P-71 515656.974 8523909.055 P-30 515729.972 8523456.097 P-72 515684.692 8523868.793 P-31 515721.913 8523349.589 P-73 515605.173 8523870.328 P-32 515685.407 8523404.308 P-74 515633.715 8523830.767 P-33 515719.970 8523233.766 P-75 515544.655 8523825.127 P-34 515693.836 8523260.850 P-76 515576.313 8523787.258 P-35 515637.701 8523269.504 P-77 515521.163 8523748.378 P-36 515708.980 8523337.289 P-78 515490.088 8523783.401 P-37 515648.069 8523387.324 P-79 515370.822 8523652.159 P-38 515663.151 8523366.516 P-80 515276.489 8523685.346 P-39 515629.207 8523384.288 P-81 515240.154 8523779.736 P-40 515648.069 8523387.324 P-82 515210.328 8523795.642 P-41 515621.857 8523414.761 P-83 515180.502 8523811.547 P-42 515671.767 8523428.933 P-84 515169.810 8523900.911
LONGITUD TOTAL DE RED COLECTORA (m) 5,499.470
ANCHO DE SERVIDUMBRE (m) 1.500
CONSTRUCCIÓN DEL SISTEMA DE TRATAMIENTO DE AGUAS RESIDUALES:
CUADRO DE COORDENADAS UTM PLANTA DE TRATAMIENTO
VERTICE ESTE NORTE
A 515142.027 8523956.389 B 515208.42 8524002.137 C 515239.159 8523957.527 D 515172.765 8523911.779 AREA TOTAL (m2) 4,368.070 PERIMÉTRO (m) 269.608
LONG. LINEA DE EMISOR (m) 264.76 ANCHO DE SERVIDUMBRE (m) 1.500
2.1.10. Tiempo de vida útil del proyecto
Número de años del horizonte de evaluación (entre 5 y 10 años). Periodo de Diseño es de 20 años, recomendado por el manual de elaboración de perfiles según el SNIP, pero para los materiales como el caso de tuberías se estima un tiempo de vida útil de 20 años.
2.1.11. Saneamiento físico legal de los terrenos donde se ubicaran los componentes del proyecto (compra, concesión, servidumbre de paso, etc.). Adjuntar copia legalizada.
El saneamiento físico legal para la ejecución de las obras materia del proyecto, ha sido suscrito por las Autoridades Representativas y las Organizaciones de Base de las Localidad de Ccarhuacc Licapa del Distrito de Paras, Provincia de Cangallo, Región Ayacucho, haciendo constar: La LIBRE DISPONIBILIDAD DE TERRENO, para la ejecución física de la obras que comprende el Proyecto “AMPLIACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE, CONSTRUCCIÓN DEL SISTEMA DE ALCANTARILLADO Y PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES EN EL CC.PP. DE CCARHUACC LICAPA, DISTRITO DE PARAS - CANGALLO - AYACUCHO”, para ser
utilizados en la ejecución del proyecto, ubicado en la localidad de CCARHUACC LICAPA, cuyas copias legalizadas se adjunta al presente.
2.1.12. Mencionar otros antecedentes o aspectos que es necesario conocer sobre el proyecto
En la zona elegida para ejecutar el proyecto, en la actualidad se está abasteciendo de agua en forma restringida, por el deficiente funcionamiento de la estructura de capación, atoros en la línea de conducción y el consecuente colapso del reservorio, por consiguiente se realizara, la construcción de 1 estructuras de captación adicionales para incrementar el caudal de ingreso, renovación del sistema de conducción, aducción, e instalaciones domiciliarias. En el área del proyecto el sistema de evacuación de aguas servidas, es nulo, existiendo solo la cobertura con letrinas de prácticamente 35% de la población.
En época de lluvias, entre los meses de Diciembre a Abril, existe agua en grandes niveles, que permiten un abastecimiento a lo requerido por la población, sin embargo desde Mayo a Noviembre, que es época de verano, el nivel de agua disminuye considerablemente, trayendo como consecuencia la restricción del servicio de abastecimiento de agua para consumo; cabe manifestar que actualmente el agua que consume la población de Ccarhuacc Licapa es agua que requiere tratamiento de cloración.
No existiendo un sistema adecuado de evacuación de aguas servidas, el número de letrinas existentes en la zona está produciendo contaminación en las aguas subterráneas, cuyos afloraciones contaminadas afectan el agua de consumo de la población de este sector.
Dado las condiciones climatológicas de la localidad de Ccarhuacc Licapa, las bacterias presentes en el agua sin tratar, se incrementan rápidamente, a esto adicionamos que la población no cuenta con una cultura sanitaria adecuada y no toma precauciones para desinfectarla, consumiendo de una forma directa tal como lo capta del medio.
Originando de esta manera, dentro de la población enfermedades diarreicas, presencia de parásitos en la población y diferentes enfermedades por origen de este consumo de agua. La población objetivo, en la actualidad está incrementando sus costos familiares, por realizar periódicamente desembolsos económicos, por el tratamiento de las diferentes enfermedades originados por el consumo de este tipo de agua y la presencia de aguas servidas.
La presencia de estas enfermedades hace que, la vida promedio de este sector sea baja, las condiciones físicas estén por debajo de los estándares, repercutiendo en el sistema de aprendizaje en la educación, innovación de ideas para el aparato productivo y el nivel cultural de los habitantes.
El presente proyecto se encuentra enmarcado en los lineamientos del sector Saneamiento, el mismo que dentro del Programa saneamiento, Sub Programa Saneamiento rural; establece entre otros la Construcción y/o mejoramiento de los servicios básicos de agua y saneamiento en poblaciones rurales y urbano rurales. Del mismo modo se encuentra contemplado dentro del Plan de Desarrollo Distrital de Paras, en el Plan Provincial de Cangallo y en el programa de inversiones del proceso participativo de presupuesto para el año 2013 para la Intervención del Gobierno Regional de Ayacucho u otras entidades cooperantes.
2.2. Características del proyecto
2.2.1. Etapa de Planificación
A. Detallar las actividades previas que se desarrollarán antes de la etapa de ejecución del proyecto. Indicar la cobertura proyectada.
Las actividades que se realizará previo a la ejecución del proyecto se describen a continuación:
Estas actividades están orientadas a la protección de los componentes ambientales del área de influencia del proyecto y está conformado por sub-programas para la prevención y mitigación de los impactos generados en la ejecución del proyecto al manejo de residuos sólidos en general y a la señalización ambiental requerida.
La siguiente sección incluye técnicas generales que deberán utilizarse para evitar impactos, y que están formuladas para complementar el plan de construcción y operación. La implementación de las medidas de mitigación es crítica para asegurar que los impactos sean minimizados. En las siguientes secciones se detallan técnicas de mitigación específicas a cada etapa de este proyecto.
Sub-Programa de Educación Ambiental
La educación ambiental deberá estar impartida de acuerdo las fases del proyecto y estará dirigida al personal de obra y pobladores involucrados en el proyecto.
1. Metodología
Durante la Fase de Construcción se orientará en los siguientes temas: Prevención de accidentes
Manejo de Residuos Sólidos y Líquidos Preservación del paisaje local
Protección de la Fauna y Flora
Información de enfermedades profesionales asociadas a las actividades. Higiene personal
Equipos de protección personal Control de derrames
Plan de Manejo Ambiental
Durante la Fase de Operación se orientará en los siguientes temas:
Higiene personal y uso de los servicios higiénicos y su relación con las enfermedades diarreicas y parasitarias
Tratamiento apropiado de Lodos y reducción de olores desagradables.
Además se procederá a:
Elaboración y difusión de material didáctico informativo. Coordinación y promoción de los cursos.
Motivación y sensibilización de la población a partir de talleres de capacitación a miembros del Asentamiento Humano (teoría y práctica).
Evaluación de la experiencia mediante exámenes teóricos y prácticos a la población.
2. Responsable de Ejecución
Las charlas y el acompañamiento social estarán a cargo de un Especialista en Salud, Ambiente y Seguridad Industrial. El responsable de la aplicación de este programa es el Supervisor de Obra.
3. Ubicación
Las charlas se realizarán en un local adecuado ubicado en la localidad de Ccarhuacc Licapa, en coordinación con los comités o representantes de la misma localidad, así como las autoridades comunales y en coordinación con la municipalidad distrital de Cangallo.
Los cursos sobre Seguridad, Manejo de Residuos Sólidos y líquidos, conservación del ambiente deberán ser dictados antes del inicio de las actividades diarias de ejecución de las obras proyectadas. El tiempo de duración de las charlas debe abarcar todo el periodo de ejecución de la obra.
Los cursos sobre Uso de Servicios Higiénicos y Mantenimiento del Sistema de Tratamiento, prevención de la difusión de vectores de los mismos, deberán ser dictadas desde el inicio de la construcción de las instalaciones proyectadas y hasta la operación de dichas obras, para que los pobladores puedan aprender sobre el manejo de estos sistemas de tratamiento, con clases prácticas de su funcionamiento.
Los cursos sobre Seguridad, Manejo de Residuos Sólidos y líquidos, Conservación del Ambiente deberán ser dictados antes del inicio de las actividades diarias de ejecución de las obras proyectadas. El tiempo de duración de las charlas debe abarcar todo el periodo de ejecución de la obra.
5. Cobertura
La cobertura de las actividades comprende la totalidad de la población que está conformada por los usuarios directamente beneficiarios por el proyecto quienes serán partícipes de esta etapa del proyecto. Según el padrón de cada comunidad la población beneficiaria corresponde a 365 habitantes, así mismo la capacitación y educación ambiental previa a la ejecución del proyecto, comprende también a los trabajadores contratados por el ejecutor.
B. Mencionar la población beneficiaria con la ejecución del proyecto y la cobertura proyectada.
La población beneficiaria comprende la totalidad de la población que está conformada por los usuarios directamente beneficiarios por el proyecto quienes requieren necesariamente que se lleve a cabo dicho proyecto por tratarse de urgente necesidad en caso de salud para disminuir las diferentes enfermedades infectocontagiosas en la zona. Según el padrón de cada comunidad la población beneficiaria corresponde a 365 habitantes.
Así mismo la capacitación y educación ambiental previa a la ejecución del proyecto, comprende también a los trabajadores contratados por el ejecutor.
Para el proyecto de ampliación y mejoramiento del sistema de agua potable comprende la Construcción de 01 captación cerrada (Ñuñungayocc), instalación de 300.00m de línea de
conducción con tubería SAP ISO 4422 Ø 90mm, 3”x6m (C-7.5), construcción de 01 reservorio de 75.00m3 de capacidad, instalación 534.73m de línea de aducción con tubería SAP ISO 4422 Ø 90mm, 3”x6m (C-10), instalación de 5,772.01m de red de distribución: 905.21m de tubería PVC SAP NTP 399.002 Ø 90mm, 3"x5m (C-10), 366.20m de tubería SAP NTP 399.002 Ø73mm, 2.5”x5m (C-10), 1,025.74m de tubería SAP NTP 399.002 Ø60mm, 2”x5m (C-10), 1,861.28m de SAP NTP 399.002 Ø42mm, 1.5”x5m (C-10), 1,613.58m de SAP NTP 399.002 Ø33mm, 1”x5m (C-10), construcción de 5 pases aéreos con tubería galvanizada bajo puente Licapa y cruces aéreos de la red colectora, instalación de 280 conexiones domiciliarias, construcción de 280 lavaderos intra domiciliarios.
Ampliación del sistema de alcantarillado; instalación de 4,186.39m de tubería PVC SAL UF ISO 4435, S-20, 160mm L=6m; Instalación de 482.79m de tubería PVC SAL UF ISO 4435, S-20, 200mm L=6m; Instalación de 151.36m de tubería PVC SAL UF ISO 4435, S-20, 250mm L=6m; Instalación de 678.66m de tubería PVC SAL UF ISO 4435, S-20, 355mm L=6m.
Construcción de 78 buzones de inspección de alturas que varían entre 1.00 a 4.30m. Construcción de 04 pases aéreos de concreto armado red colectora L=22.00m, instalación de 271 conexiones domiciliarias al sistema de alcantarillado, instalación de 9 letrinas de hoyo seco para las viviendas alejadas al sistema de alcantarillado.
Construcción del sistema de tratamiento de aguas residuales mediante lagunas de estabilización: 02 lagunas facultativas en paralelo y 01 de maduración, construcción de pre tratamiento: cámara de rejas y canal de aproximación, desarenador y pozo sanitario para la acumulación de solidos retenidos en las rejas y desarenador, construcción de cámara de distribución, cámara de reunión, cajas de registro.
Organización y capacitación de la JASS: fortalecimiento de la JASS, capacitación a la JASS, implementación de herramientas para mantenimiento.
Educación sanitaria dirigido a la población, con el fin garantizar la sostenibilidad del proyecto; operación y mantenimiento del sistema; mediante la elaboración de un manual de Administración del sistema
Mitigación de impacto ambiental: programas de control, señalización y seguridad vial, programas de contingencia, programas de abandono de obra.
2.2.2. Etapa de Ejecución
A. Mencionar las instalaciones temporales que se requerirán (mencionar si contaran con servicios de electricidad, agua potable y alcantarillado).
El proyecto, se ejecutará en el ámbito rural de la localidad de Ccarhuacc Licapa, por lo que no será necesario la construcción o instalación de servicios temporales, ya que el proyecto contempla el alquiler de un local para almacén de materiales, los trabajadores alquilarán sus alojamiento en la comunidad, respecto a los servicios higiénicos el personal usará las letrinas que actualmente se encuentran operando en las viviendas de la Localidad.
La única instalación adicional será el patio de máquinas para la excavación y construcción de la planta de tratamiento de aguas residuales, para lo cual se tomará las medidas adecuadas con el control de polvo, derrame de aceites, almacenamiento de combustible, entre otros.
B. Detallar los componentes del proyecto (incluir los metrados estimados). En caso de PTAR y PTAP mencionar las áreas de terreno.
Los componentes del proyecto, son según se detalla en el siguiente cuadro:
RESUMEN DE METAS DEL PROYECTO
Para el caso de la construcción de las estructuras se declara La LIBRE DISPONIBILIDAD DE TERRENO, para la ejecución física de la obras del Proyecto “AMPLIACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE, CONSTRUCCIÓN DEL SISTEMA DE ALCANTARILLADO Y PLANTA DE TRATAMIENTO DE AGUAS
Estudio Definitivo o Expediente Técnico 552,184.68 1,280,639.45 129,703.12 9,305.02 5,700.08 7,615.38 146,001.70 138,960.34 408,619.76 112,280.00 S/. 2,791,009.53
CONSTRUCCION DEL SISTEMA TRATAMIENTO DE AGUAS RESIDUALES
UTILIDAD (8 % C.D.)
SUPERVISION
ORGANIZACIÓN Y CAPACITACION DE JASS
TOTAL
SISTEMA DE AGUA POTABLE SISTEMA DE ALCANTARILLADO
Componente
Costo (S/.)
EDUCACION SANITARIA
GASTOS GENERALES
MITIGACION DE IMPACTO AMBIENTAL
RESIDUALES EN EL CC.PP. DE CCARHUACC LICAPA, DISTRITO DE PARAS - CANGALLO - AYACUCHO”, código SNIP Nº 174814 que comprende:
Ítem Descripción Unidad Metrado
1.0 Mejoramiento del sistema de agua potable
1.1 Construcción de captación cerrada Unid. 1.00
1.2 Línea de conducción m 300.00
1.3 Construcción de reservorio m3 75.00
1.4 Construcción de caseta de válvulas Unid. 1.00
1.5 Línea de aducción m 534.73
1.6 Red de distribución m 5,772.01
1.7 Válvula de control y purga Unid. 9.00
1.8 Pase aéreo en red de distribución m 140.00
1.9 Conexiones domiciliarias Unid. 280.00
1.10 Construcción de lavaderos Unid. 280.00
2.0 Construcción del sistema de alcantarillado
2.1 Red de alcantarillado m 5,499.47
2.2 Pase aéreo red colectora m 88.00
2.3 Construcción de buzones Unid. 78.00
2.4 Conexiones domiciliarias alcantarillado Unid. 271.00
2.5 Construcción de letrinas Unid. 9.00
3.0 Construcción del sistema de tratamiento de aguas residuales 3.1 Lagunas de estabilización
3.1.1 Laguna facultativa Unid. 2.00
3.1.2 Laguna de maduración Unid. 1.00
3.2 Rejas – canal de aprox. Y desarenador Unid. 1.00
3.3 Tubería en planta de tratamiento m 240.75
3.4 Pozo sanitario Unid. 1.00
3.5 Cámara de distribución de caudales Unid. 1.00
3.6 Cámara de reunión Unid. 1.00
3.7 Caja de registro Unid. 8.00
Además dejan LIBRE DISPONIBILIDAD DE LAS CANTERAS DE MATERIAL Y AGREGADOS EXISTENTES EN LA ZONA, para ser utilizados en la ejecución del proyecto, ubicado en la localidad de CCARHUACC LICAPA.
C. Detallar el proceso seleccionado, en caso de PTAR y PTAP correspondiente al proyecto.
El proyecto “AMPLIACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE, CONSTRUCCIÓN DEL SISTEMA DE ALCANTARILLADO Y PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES EN EL CC.PP. DE CCARHUACC LICAPA, DISTRITO DE PARAS - CANGALLO - AYACUCHO”, código SNIP Nº 174814, comprende la ampliación y mejoramiento del sistema de agua potable para la población de Ccarhuacc Licapa, para lo cual se considera la construcción de tres estructura de captación que remita el paso del agua con caudal de 3.60 l/s, el cual requiere de un tratamiento adicional debido a que la captación es de un manantial, y es en esta estructura donde son proyectadas las estructuras de protección, cercos de protección y otras obras adicionales para este fin.
Por otra parte el sistema seleccionado para el tratamiento de aguas servidas, planteado es la construcción del sistema de tratamiento de aguas residuales mediante lagunas de estabilización: 02 lagunas facultativas en paralelo y 01 de maduración, construcción de pre tratamiento: cámara de rejas y canal de aproximación, desarenador y pozo sanitario para la acumulación de solidos retenidos en las rejas y desarenador, construcción de cámara de distribución, cámara de reunión, cajas de registro.
.
D. Indicar si en la ejecución del proyecto será necesario la apertura y construcción de vías de acceso para llegar al lugar donde se emplazará la infraestructura que forma parte del proyecto (PTAR, PTAP, estaciones de bombeo, reservorios, etc.), precisar las condiciones de estas vías (afirmada, asfaltada, otras). Por otro lado, mencionar las características de las vías de acceso existentes a cada componente.
El proyecto “AMPLIACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE, CONSTRUCCIÓN DEL SISTEMA DE ALCANTARILLADO Y PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES EN EL CC.PP. DE CCARHUACC LICAPA, DISTRITO DE PARAS - CANGALLO - AYACUCHO”, se ejecutará en el área rural de la Localidad de Ccarhuacc Licapa, el sistema de agua potable será captada de un punto de acceso peatonal sin embargo no es necesario la construcción de vías de acceso, ya que los materiales a transportar serán solamente para la estructura de captación y no implica mayores costos más que el flete rural, en cuanto al reservorio este se encuentra cerca de la población y al costado de la carretera y no se requiere la construcción de acceso ni obras adicionales.
Así mismo la planta de tratamiento de Aguas Servidas, cuenta con una calle de acceso que requiere únicamente de limpieza y este se encuentra ubicada a una distancia prudente de la población, por lo que es necesaria la construcción de vías de acceso adicionales tanto para el acceso como para el transporte y eliminación de material excedente, cuyo botadero no está ubicado en la misma comunidad.
Respecto a la Red del sistema colector y línea emisor, este se encuentra dentro del área rural donde se ejecutará el proyecto por lo que el transporte de materiales, equipos y personal se hará por las calles de las poblaciones objetos del estudio.
E. Desarrollar las actividades que involucra el proceso constructivo
1.- Ampliación y Mejoramiento Sistema de Agua Potable
La línea de conducción se encuentra en condiciones regulares, y su grado de operatividad no es bueno por su bajo diámetro, por lo que requerirá de nuevas instalaciones, del mismo modo la construcción de 03 estructura de captación en la zona de “Chilcaccata” y dos reservorios de 20m3 de capacidad.
1 Unid. Construcción de captación cerrada 360 m Línea de conducción
30 m3 Construcción de reservorio
1 Unid. Construcción de caseta de válvulas 474.73 m Línea de aducción
1 Unid. Construcción CRP T-7 5,176.21 m Red de distribución 9 Unid. Válvula de control y purga 88 m Pase aéreo en red de distribución 280 Unid. Conexiones domiciliarias 280 Unid. Construcción de lavaderos
2.- Instalación del Sistema de Alcantarillado y Planta de Tratamiento
CONSTRUCCIÓN DEL SISTEMA DE ALCANTARILLADO 5,499.47 m Red de alcantarillado
88 m Pase aéreo red colectora 88 Unid. Construcción de buzones
274 Unid. Construcción de servicios higiénicos 6 Unid. Construcción de letrinas
CONSTRUCCIÓN DEL SISTEMA DE TRATAMIENTO DE AGUAS RESIDUALES LAGUNAS DE ESTABILIZACIÓN
2 Unid. Laguna facultativa 1 Unid. Laguna de maduración
1 Unid. Rejas – canal de aprox. y desarenador 240.75 m Tubería en planta de tratamiento 1 Unid. Pozo sanitario
1 Unid. Cámara de distribución de caudales 1 Unid. Cámara de reunión
8 Unid. Caja de registro
5 Unid. Construcción de buzones 264.76 m Línea emisor de descarga final
El Proyecto contempla la construcción de instalación domiciliarias hasta la caja de registro en todo el ámbito de la red colector, las conexiones se consideran con tubería PVC ISO 4435 D=160 mm S-20 UF.
Conexiones domiciliarias desagüe -274 und.
3.- EDUCACION SANITARIA, dirigido a la población, con el fin garantizar la sostenibilidad del proyecto; operación y mantenimiento del sistema; mediante la elaboración de un manual de Administración del sistema cuyo propósito es que exista adecuadas prácticas de hábitos higiénicos de la población, Mediante la mejora en el conocimiento básico y gestión del 80% de la población entre 10 a 50 años de edad, en términos de higiene del hogar, saneamiento, medio ambiente y gestión sanitaria.
Se desarrollará, actividades de fortalecimiento organizacional de la población, capacitación teórica práctica en educación sanitaria utilizando metodología adecuada y técnicas de educación para adultos; con objetivos específicos en grupos de personas entre 10 a 50 años de edad, sin embargo las capacitaciones generales se efectuará con toda la población; adicionalmente estas actividades se desarrollarán en coordinación estrecha con el puesto de Salud de Ccarhuacc Licapa y los centros educativos.
Principales Componentes de la meta
4.- MITIGACION AMBIENTE Y CAPACITACIÓN EN O y M.- Se propone a QUE Exista una entidad de operación y mantenimiento del Sistema de agua y Saneamiento.
Mediante la Constitución y capacitación Empresa Municipal Administradora de Prestación de Servicios de Sistemas de Agua potable y Saneamiento-EMPSAS-Ccarhuacc Licapa. Se desarrollará, actividades de fortalecimiento organizacional de la población, capacitación teórica práctica en operación y mantenimiento de los sistemas de agua y saneamiento, a la progresiva se constituirá la EMPSAS- Ccarhuacc Licapa, utilizando metodología adecuada y técnicas de educación para adultos; con objetivos específicos en los miembros de la empresa y los operadores delegados, sin embargo las capacitaciones generales se efectuará con toda la población; adicionalmente estas actividades se desarrollarán en coordinación estrecha con el puesto de Salud de Ccarhuacc Licapa.
Programa de Manejo Ambiental
De acuerdo a las normas ambientales vigentes el proyecto contempla la mitigación de impactos ambientales como posibles consecuencias de la ejecución del proyecto, el cual está referido principalmente al manejo de material excedente y la disposición de desechos de construcción como papeles, maderas, clavos, retos de concreto etc.
Para estos se ha dispuesto un botadero del material proveniente de la excavación para los pozos de percolación, un botadero localizado en la misma comunidad de modo que estos materiales tengan una disposición final adecuada. Por otra parte también se considera la limpieza final de obra y la disposición en trincheras cerca al botadero.
- Programa de supervisión y vigilancia ambiental. - Programa de señalización ambiental.
- Programa de reforestación. - Programa de abandono de obra.
Presupuesto del Programa de Educación Sanitaria a la Población 4,100.08
- Elaboración de manuales afiches y trípticos 164
- Elaboración de un plan de educación sanitaria 205
Charlas de sensibilización a la población 331.08
Contratación de Profesional Técnico Calificado 1,800.00
- Plan de contingencias.
Principales Componentes de la meta
Presupuesto de mitigación Ambiental. 2,126.41
- Programa de Control de contaminación 123.00
- Instalación de Baños Provisionales 553.91.10
Señalización vial y de obras 360.80
Manejo de desechos líquidos 164.00
Manejo de desechos solidos 114.80
Implementación de seguridad de Primeros auxilios 574.00
Equipos contra derrames de hidrocarburos 664.20
Contenedores de RR. SS. 125.61
Presupuesto del Programa de Organización y Capacitación
de la JASS 6039.72
Fortalecimiento de JASS 2394.40
Elaboración de Manuales Técnico 205.00
Elaboración del Plan operacional 410.00
Capacitación de personal calificado 218.74
Capacitación de personal administrativo de JASS 306.48
Capacitación en operación y mantenimiento 1697.40
Implementación de herramientas para mantenimiento 807.70
F. Indicar el tiempo de ejecución del proyecto y presentar la programación de actividades.
La Obra está programada para su ejecución física en 180 días calendario ( 6 meses), fuera de ello se estimó 30 días (01 mes) para la Liquidación de la obra, de conformidad al cronograma en El detalle siguiente:
G. Adjuntar planos generales de los sistemas de agua potable y alcantarillado del proyecto, a escala visible.
Se adjunta los planos correspondientes: Localización y General. Sistema de Agua Potable. Sistema de Alcantarillado.
2.2.3. Etapa de Operación y Mantenimiento
Las actividades en la Etapa Operativa del Proyecto, se detalla a continuación:
Funcionamiento de Infraestructura
El funcionamiento del sistema de agua potable, estará sustentado en el cobro del derecho de uso mediante una tarifa, con lo cual se sustentará los costos tanto de insumos y personal necesario para la operación del sistema.
El funcionamiento de la planta de tratamiento de aguas servidas, ofrecerá a la población asentada en el área de influencia del proyecto un ambiente saludable, al evitar la proliferación de enfermedades infecto-contagiosas producto del estancamiento de las aguas, vertidas desde sus viviendas, asimismo se reducirá considerablemente la presencia de coliformes fecales y totales en los espacios libres, agrícolas, pastizales y calles de la localidad.
Empleo y Poder Adquisitivo
La operatividad del sistema de agua potable y la planta de tratamiento estará a cargo del personal capacitado para tal fin en las comunidades beneficiarias, la que generará un beneficio económico a la población que labora en él, por consiguiente mejora la calidad de vida de cada una de las familias beneficiarias.
A. Detallar las actividades necesarias, servicios, recursos que se realizaran para el mantenimiento del proyecto.
Los trabajos de Mantenimiento comprenden:
Para el sistema de Agua Potable.- Se efectuarán los trabajos de limpieza de las estructuras de captación, reparación de la línea de conducción, mantenimiento y limpieza del reservorio y el mantenimiento de estructuras complementarias como Válvulas, Accesorios y otros trabajos que se vean deteriorados como consecuencia el uso o avería de las mismas.
En el caso del sistema de Alcantarillado.- Se efectuarán trabajos de mantenimiento y limpieza de buzones, reparación de las mismas.
Con lo que respecta a la planta de tratamiento se efectuará limpieza periódica de estas, principalmente de las cámaras de rejas, caja distribuidor de caudales, estructuras de drenaje.
Se realizará la limpieza periódica de los tanques sépticos, pozos percoladores, para que éste se encuentre operativo durante todo el año y garantice su periodo de diseño o vida útil de este, se realizarán trabajos adicionales como reparación de capa impermeabilizante, limpieza y deforestación del perímetro, reparación de cercas, etc.
La Municipalidad Provincial de Cangallo, aportará los recursos necesarios o gestionará los mismos en caso de que éstos sean necesarios para la financiación del proyecto de forma integral, pudiendo ser en efectivo y valorizado de conformidad a la disponibilidad de sus Recursos, como también garantizará la operación y mantenimiento de todas las infraestructuras de saneamiento básico (Agua Potable, Sistema de alcantarillado y Planta de Tratamiento), cuando éste entre en servicio, para ello se capacitara y se fortalecerá a la JASS de Ccarhuacc Licapa.
B. Mencionar la cantidad de personal requerido para la etapa de operación y mantenimiento del proyecto, indicando las actividades que realizaran.
Para la operación del sistema se tomará un personal permanente, tanto para la operación del sistema de agua potable, como para la operación del sistema de alcantarillado y la vigilancia del funcionamiento de la planta de tratamiento control y limpieza de cámara de rejas, buzonetas de inspección y otros. Este personal será como mínimo un gasfitero o que se haya capacitado para la operación del sistema y será responsable del buen funcionamiento de todo el sistema.
Para los trabajos de mantenimiento tanto del sistema de agua potable como del alcantarillado se contratará personal temporal pagado cuyo financiamiento estará cubierto por los fondos de la JASS o con presupuestos financiados exteriormente.
Otra alternativa de mantenimiento de la infraestructura es la práctica de trabajos comunes como la Minka o las faenas donde toda la comunidad beneficiaria participa activamente en los trabajos de mantenimiento, requiriéndose para el caso solo la contratación de mano de Obra calificada.
2.3. Actividades asociadas o generadas por el proyecto
2.3.1. Material de Préstamo o Extracción
Señalar si el proyecto utilizará dentro de sus actividades de ejecución, operación y mantenimiento, material de préstamo o extracción que se encuentran en el área de influencia del proyecto e indicar el nombre y ubicación de la cantera. De ser el caso, describirlo de acuerdo a lo siguiente:
Para la ejecución del proyecto será necesaria la extracción de material de cantera como el hormigón en la cantera del Río Lircay, la grava seleccionada de la misma cantera, la arcilla en los alrededores de localidad de Ccarhuacc Licapa, así como la piedra mediana a utilizar en las diferentes estructuras del proyecto.
Cuadro de material de préstamo o extracción
Fuente Expediente Técnico.
NOTA.- la Cantera a usarse es propiedad de la comunidad por lo que la autorización para la utilización de la cantera adjunto acta de la Comunidad de Ccarhuacc Licapa libre disponibilidad. Y de la misma manera para el caso de operación y mantenimiento del proyecto, los materiales en caso de ser necesarios provendrán de las mismas canteras y para usos menores se continuará utilizando agregado en las canteras dentro de la Comunidad.
2.3.2. Insumos
A. Señale si el proyecto utilizará dentro de sus actividades de ejecución, operación y mantenimiento insumos químicos. De ser el caso, describirlo de acuerdo a lo siguiente:
Material de Préstamo o Extracción Unidad Cantidad Etapa
ARENA FINA m3 817.73 Ejecucion
ARENA GRUESA m3 179.41 Ejecucion
PIEDRA MEDIANA m3 39.11 Ejecucion
PIEDRA GRANDE m3 185.40 Ejecucion
PIEDRA ZARANDEADA DE 1/2" m3 210.27 Ejecucion
MATERIAL DE PRESTAMO m3 46.82 Ejecucion
Durante la Ejecución del proyecto se usarán insumos químicos no nocivos como pinturas, pegamentos, y mayoritariamente combustible Diesel para el funcionamiento de maquinarias durante la excavación y construcción de la planta de tratamiento.
A continuación se resumen las características de cada uno de ellos:
Producto Químico Nombre Comerci al Cant. Und. Criterio de Peligrosidad Etapa del Proyect o inflamabl e Corrosiv o Reactiv o Explosi vo Toxic o Combustib le Petróleo 427.79 gln X Ejecució n Pegamento PVC PEGAM ENTO PARA PVC 133.72 gln X X Ejecució n - Operaci ón LUBRICA N-TE UF LUBRIC ANTE PARA PVC. 17.83 gln X Ejecució n - Operaci ón
Nota: Adjuntar MSDS Hoja de Seguridad de las sustancias químicas a usar.
Nota: La información sobre insumos químicos consignada se refiere a la Ley N° 28256 y su reglamento y modificatorias.
B. Señalar, la forma como los productos químicos van a ser transportados y la forma de almacenamiento y medidas establecidas para su manipulación.
Esto producto químicos no nocivos serán transportado con los respectivo cuidados como el caso de los pegamentos en sus envase originales, cerrado en cajas de madera, fuera del alcance de fuego y niños.
Por otra parte los combustibles serán transportados en vehículos tipos cisterna, especialmente diseñados para ellos y su almacenamiento será en bidones de plásticos y almacenados en lugares ventilados fuera del alcance del fuego y niños, su manipulación estará a cargo de los operadores de los equipos o personal especialmente designados.
2.3.3. Efluentes
A. Señalar el caudal del efluente.
El caudal efluente se prevé será de 169.39 m3/día según cálculos de la laguna facultativa para laguna secundario adjunto cálculos justificativos. (Anexo diseño de lagunas facultativas).
B. Señalar las características que tendrá el efluente en la infiltración de salida (pozos de percolación)
Características químicas: Se determinará durante Monitoreo antes del inicio de obra para comparar con los resultantes del monitoreo posterior.
Características físicas: Se determinará durante Monitoreo antes del inicio de obra para comparar con los resultantes del monitoreo posterior.
Características Microbiológicas: Se determinará durante Monitoreo antes del inicio de obra para comparar con los resultantes del monitoreo posterior
.
C. Mencionar el cuerpo receptor de los efluentes y la normativa vigente que aplica. De ser el caso, indicar si se realizará su reusó.
Se verterán las aguas tratadas a la quebrada denominado Ccello, cuya característica es que representa a una quebrada Semi seca de alta permeabilidad. No se tiene previsto su reusó.
2.3.4. Residuos Sólidos y Líquidos
A. Mencionar la clasificación de residuos sólidos y líquidos generados, indicar las cantidades o volúmenes estimados que se generaran durante la ejecución, operación y mantenimiento del proyecto. Considerar los residuos generados por la actividad de la construcción y por los servicios de saneamiento.
ACTIVIDADES
CLASIFICACIÓN DE RESIDUOS
RESIDUOS SOLIDOS RESIDUOS LÍQUIDOS RESIDUOS
PELIGROSO
EJECUCIÓN
Residuos domésticos: 10.50 toneladas. Residuos producto de construcción: 0.7
Toneladas.
Eliminación de material excedente (desmonte y otros materiales): 12.5 m3.
Residuos producto de los servicios de
saneamiento (baños químicos): 1.58 Toneladas.
pegamento parta PVC, pintura esmalte sintético, gasolina de
90 octanos
pegamento parta PVC
OPERACIÓN Botellas descartables, cartones, maderas, etc, donde el volumen total será de 200 kg/año
Aceite de carros que serán utilizados en el transporte de materiales pintura esmalte sintético, pegamento parta PVC MANTENIMIENTO
Bolsas de cemento, botellas, plásticos, papeles, restos de tuberías, etc, donde el volumen total es de 50m3
pegamento parta PVC
pintura esmalte sintético, pegamento parta PVC, en total son
0.50 toneladas/año 2.3.5. Emisiones Atmosféricas.
A. Señalar los equipos y maquinarias que generarán emisiones gaseosas, fuentes fijas y fuentes móviles durante las etapas de ejecución, operación y mantenimiento del proyecto
El contratista proveerá y empleara instalaciones y maquinarias de adecuada capacidad y de tipo conveniente para la ejecución eficiente y expedita de la obra y los detalles de tales instalaciones y maquinarías deberán figurar en el formulario de la propuesta en el lugar estipulado.
Los equipos y maquinarias que posiblemente generen emisiones gaseosas en las diversas etapas serán: volquetes, retroexcavadoras, tractores, cargadores frontales, Las emisiones se producirán producto de la maquinaría y la remoción de tierras.
B. Especificar si como parte de la ejecución, operación y mantenimiento del proyecto se generarán emisiones de material particulado, gases y olores (de ser el caso).
La calidad de aire, es el que mayor impacto negativo que se producirá en la fase de construcción y se presenta por la utilización de vehículos, maquinarias y equipos, que va ocasionar la generación de las partículas suspendidas, emisiones de gases y ruidos. En el presente proyecto el área donde se genera mayor impacto será el área donde se construirá la Red de Distribución de Agua y la Planta de Tratamiento de Aguas residuales y la instalación de conexiones domiciliarias y accesorios, colectores, producto del movimiento de tierra y maquinaria pesada.
En la etapa de operación y mantenimiento se produce una afectación en la calidad de aire principalmente por el mantenimiento del sistema de agua potable y alcantarillado, aunque este impacto es poco significativo. Además la reposición de tuberías como parte del mantenimiento puede ocasionar impacto negativo en la calidad de suelo sin embargo es poco significativa.
2.3.6. Generación de Ruido
A. Señalar las fuentes de generación de ruido y el nivel de decibeles previstos durante la ejecución, operación y mantenimiento del proyecto.
Los niveles de ruido serán producidos debido al funcionamiento de maquinaria y vehículos pesados, sin embargo será de manera temporal y discontinua. En la etapa de operación y mantenimiento no se producirá ruidos de intensidad y duración significativos.
Etapa Generación de ruido Fuente de generación Nivel de decibeles previstos Ejecución Si Maquinarias 80 db
Operación No Ninguno Ninguno
Mantenimiento No Ninguno Ninguno
A. Señalar si se generará vibraciones durante la ejecución, operación y mantenimiento del proyecto o actividad, indicar las fuentes de generación, su intensidad, duración y alcance probable. (de ser el caso).
Etapa Generación de vibración
Fuente de generación
Intensidad Duración Alcance probable Ejecución Si Plancha compactadora y vibrador Media 8 horas diarias 50 metros a la redonda
Operación No Ninguno Ninguno Ninguno Ninguno
III. Marco Institucional y Legal
3.1 Marco Institucional:
A.
Describir el marco institucional que se circunscribe al proyecto.El proyecto es responsabilidad de la Municipalidad Provincial de Cangallo, ya que es el organismo encargado de velar por el bienestar de la calidad de vida de la población que habita en el centro poblado de Ccarhuacc Licapa.
B.
Describir las certificaciones, licencias o permisos que requiere el proyecto para su ejecución, operación y mantenimiento.Debe tener aprobada la ficha SNIP por ser un proyecto de inversión pública. En lo que corresponde a Medio Ambiente, el desarrollo está supeditado a lo que se establece en la Ley del Sistema Nacional de Evaluación del Impacto Ambiental (Ley Nº 27446) y en la Guía de Contenidos Mínimos de la Dirección Nacional de Saneamiento. En proyectos de saneamiento, básicamente se requiere la obtención del Certificado de Inexistencia de Restos Arqueológicos, que debe ser expedido por el Instituto Nacional de Cultura.
1. El presente proyecto de inversión está enmarcado dentro de los lineamientos de política funcional del Sistema Nacional de Inversión Pública (SNIP).
2. RESOLUCIÓN DE ALCALDÍA N° 0190-2013-300454-MPC/A (Aprobación de Expediente Técnico)
3. Aprobación de Autorización de ALA (otorgamiento de agua)= Resolución Administrativa N° 119-2013/ANA/ALA/BAJO APURIMAC PAMPAS.
4. Aprobación de CIRA N° 2013- 0123
3.2. Marco Legal:
A. Describir el marco legal que debe cumplir el proyecto para su ejecución, operación y mantenimiento.
Política Ambiental Nacional
Ley General del Ambiente. Ley Nº 28611
Ley Marco del Sistema Nacional de Gestión Ambiental. Ley Nº 28245
Ley del Sistema Nacional de Evaluación de Impacto Ambiental SEIA. Ley Nº 27446
Reglamento de la Ley del SEIA. D.S. Nº 019-2009-MINAM
Primera Actualización del listado. R.M. Nº 176-2010-MINAM
RM N° 157-2011-MINAM.
Política Ambiental Nacional
Ley General del Ambiente. Ley Nº 28611
Ley Marco del Sistema Nacional de Gestión Ambiental. Ley Nº 28245
Ley del Sistema Nacional de Evaluación de Impacto Ambiental SEIA. Ley Nº 27446
Reglamento de la Ley del SEIA. D.S. Nº 019-2009-MINAM
- Constitución Política del Perú
Los logros normativos en el ámbito ambiental en nuestro medio se inician formalmente con la Constitución Política del Perú de 1979, la cual en su artículo 123 establece: “Todos tienen el derecho de habitar en ambiente saludable, ecológicamente equilibrado y adecuado para el desarrollo de la vida y la preservación del paisaje y la naturaleza. Es obligación del Estado prevenir y controlar la contaminación ambiental”. Aspecto que se ratifica en la Constitución Política de 1993, señalando en su artículo 2°, inciso 22 que: “Toda persona tiene derecho a: la paz, la tranquilidad, al disfrute del tiempo libre y al descanso, así como gozar de un ambiente equilibrado y adecuado de desarrollo de su vida”. Asimismo, en los artículos 66°, 67°, 68° y 69° se señala que los recursos naturales renovables y no renovables son patrimonio de la nación, promoviendo el Estado el uso sostenible de éstos; así como, la conservación de la diversidad biológica y de las áreas naturales protegidas. Asimismo, la Constitución protege el derecho de propiedad y así lo garantiza el Estado, pues a nadie puede privarse de su propiedad (Art. 70°).Sin embargo, cuando se requiere desarrollar proyectos de interés nacional, declarados por Ley, éstos podrán expropiar propiedades para su ejecución; para lo cual, se deberá indemnizar previamente a las personas y/o familias que resulten afectadas.
- Ley General del Ambiente – Ley Nº 28611
Según el Artículo 1, la referida ley se constituye en “norma ordenadora del marco normativo legal para la gestión ambiental en el Perú. Establece los principios y normas básicas para asegurar el efectivo ejercicio del derecho a un ambiente saludable, equilibrado y adecuado para el pleno desarrollo de la vida, así como el cumplimiento
del deber de contribuir a una efectiva gestión ambiental y de proteger el ambiente, así como sus componentes, con el objetivo de mejorar la calidad de vida de la población y lograr el desarrollo sostenible del país”.
Según el Artículo 24: Toda actividad humana que implique construcciones, obras, servicios y otras actividades, así como las políticas, planes y programas públicos susceptibles de causar impactos ambientales de carácter significativo, está sujeta, de acuerdo a ley, al Sistema Nacional de Evaluación de Impacto Ambiental – SEIA, el cual es administrado por la Autoridad Ambiental Nacional. La ley y su reglamento desarrollan los componentes del Sistema Nacional de Evaluación de Impacto Ambiental.
La referida ley en su artículo 24.2 define que: “Los proyectos o actividades que no están comprendidos en el Sistema Nacional de Evaluación de Impacto Ambiental, deben desarrollarse de conformidad con las normas de protección ambiental específicas de la materia.”
En su artículo 25° se define los alcances de un Estudio de Impacto Ambiental: Los EIA, “son instrumentos de gestión que contienen una descripción de la actividad propuesta y de los efectos directos o indirectos previsibles de dicha actividad en el medio ambiente físico y social, a corto y largo plazo, así como la evaluación técnica de los mismos. Deben indicar las medidas necesarias para evitar o reducir el daño a niveles tolerables e incluirá un breve resumen del estudio para efectos de su publicidad. La ley de la materia señala los demás requisitos que deban contener los EIA”.
- Ley Orgánica de Aprovechamiento de los Recursos Naturales
Fue promulgada mediante Ley Nº 26821. Esta Ley, norma el régimen de aprovechamiento sostenible de los recursos naturales, estableciendo un marco adecuado para el fomento de la inversión, procurando un equilibrio dinámico entre el crecimiento económico, la conservación de los recursos naturales y del ambiente y, el desarrollo integral de la persona humana.
Aquí se señala que los ciudadanos tienen derecho a ser informados y a participar en la definición y adopción de políticas relacionadas con la conservación y uso sostenible de los recursos naturales. Además, se les reconoce el derecho de formular peticiones y promover iniciativas de carácter individual o colectivo ante las autoridades competentes (Art. 5).
La norma señala las condiciones para el aprovechamiento sostenible de los recursos naturales, precisando que los recursos naturales deben utilizarse en forma sostenible, lo cual implica que su manejo debe ser racional (Art. 28).
Por tanto, el otorgamiento de derechos sobre los recursos naturales no es absoluto ya que se encuentra sujeto a condiciones por parte del titular del derecho. Estas condiciones, sin perjuicio de lo dispuesto en leyes especiales, son las siguientes (Art.29): Utilizar el recurso natural para los fines para los que fue otorgado, garantizando el mantenimiento de los procesos ecológicos esenciales.
Cumplir con las obligaciones dispuestas por la legislación especial respectiva.
Cumplir con los procedimientos de evaluación de impacto ambiental y los planes de manejo correspondiente, establecido en la legislación de la materia.
Cumplir con la respectiva retribución económica, de acuerdo a las modalidades establecidas en la legislación correspondiente.
En caso de incumplimiento con estas condiciones se determinará la caducidad del derecho, ello de acuerdo a lo establecido en los procedimientos señalados en las leyes especiales. Dicha caducidad implica la reversión al Estado del derecho de aprovechamiento concedido, lo cual opera desde el momento de la inscripción de la cancelación del título correspondiente. Cabe señalar que la retribución económica que debe abonarse por la explotación de los recursos naturales se encuentra regulada por la legislación del canon (Ley 27406 modificada por Ley 27763 y su respectivo reglamento D.S. 004-2002-EF).
- Ministerio del Medio Ambiente (MINAM)
La misión del Ministerio del Ambiente (MINAM) es conservar la calidad del ambiente y asegurar a las generaciones presentes y futuras el derecho a gozar de un ambiente equilibrado y adecuado para el desarrollo de la vida. Con este fin propicia y asegura el uso sostenible, responsable, racional y ético de los recursos naturales y del medio que los sustenta, y contribuye al desarrollo integral social, económico y cultural de la persona humana, en permanente armonía con su entorno
El objeto del Ministerio del Ambiente es la conservación del ambiente, de modo tal que se propicie y asegure el uso sostenible, responsable, racional y ético de los recursos naturales y del medio que los sustenta, que permita contribuir al desarrollo integral social, económico y cultural de la persona humana, en permanente armonía con su entorno, y así asegurar a las presentes y futuras generaciones el derecho a gozar de un ambiente equilibrado y adecuado para el desarrollo de la vida.
