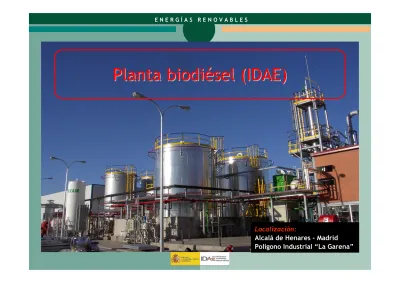

Localización:

Alcalá de Henares - Madrid Polígono Industrial “La Garena”

Introducción

Se consideran biocombustibles los productos que a continuación se relacionan y que se destinen a su uso como carburantes, directamente o mezclados con carburantes

convencionales:

Alcohol etílico producido a partir de productos agrícolas o de origen vegetal (bioetanol), ya se utilice como tal o previa modificación química

Alcohol metílico (metanol), obtenido a partir de productos de origen agrícola o vegetal, ya se utilice como tal o previa modificación química

Aceites vegetales

Aceite vegetal modificado químicamente

Se entiende como biocarburantes al conjunto de combustibles líquidos provenientes de distintas transformaciones de la biomasa, y que al presentar determinadas características físico-químicas similares a los carburantes convencionales derivados del petróleo, pueden ser utilizados en motores de vehículos en sustitución de estos.

Ley 34/1998, de 7 de octubre,

del Sector de Hidrocarburos, Disposición Adicional Decimosexta:

Definición general:

•Definición BIODIESEL:

“Esteres monoalquílicos de ácidos grasos de cadena larga derivados

de lípidos renovables tales como aceites vegetales y que se emplea en

los motores de ignición de compresión (motores diesel) o en calderas

de calefacción”.

(Ref.: “American Standards for Testing and Materials”):

Cultivos con alto contenido en almidón o azúcar: •Cereales •Caña de azúcar •Remolacha azucarera •Patata •Pataca Biomasa lignocelulósica

BIOETANOL

RECURSOS

APLICACIONES

1. INTRODUCCIÓN

Definiciones

Cultivos de oleaginosas: •Girasol •Colza •Soja •Palma

y Aceites vegetales usados

BIOCARBURANTES:

Marco de referencia

Libro Blanco para una Estrategia y un Plan de Acción Comunitarios: Bruselas, 26/nov/1997. COM(97) 599 final.

Objetivo general: aportación de las fuentes de energía renovables en un porcentaje del 12% de la energía primaria demandada en la Unión Europea en el año 2010. Objetivo para Biocarburantes: aumentar en 18 Mtep/año el consumo de

biocarburantes en la Unión Europea en el año 2010.

Directiva 98/70/CE, de 13 de octubre de 1998, relativa a la calidad de la gasolina y el gasóleo y por la que se modifica la Directiva 93/12/CEE del Consejo [modificada a su vez por la Directiva 2003/17/CE, de 3 de marzo de 2003, y actualmente en proceso de reforma].

Directiva 2003/30/CE, de 8 de mayo de 2003, relativa al fomento del uso de biocarburantes u otros combustibles renovables en el transporte

Directiva 2003/96/CE, de 27 de octubre de 2003, por la que se reestructura el régimen comunitario de imposición de los productos energéticos y de la electricidad

Plan de Acción sobre Biomasa: Bruselas, 7/dic/2005. COM(2005) 628 final.

Estrategia Europea sobre Biocarburantes: Bruselas, 8/feb/2006. COM(2006) 34 final.
Informe de Progreso sobre Biocarburantes: Bruselas, 9/ene/2007. COM(2006) 845 final.
Consejo Europeo: Bruselas, 8 y 9/mar/2007.

2. BIOCARBURANTES: Marco

Directiva 2003/30/CE, relativa al fomento del uso de biocarburantes u otros combustibles renovables en el transporte

Medidas:

Artículo 3.1.b): Valores de referencia de cuota de mercado sobre la base del contenido energético de los carburantes: • 2,00% el 31/12/2005

• 5,75% el 31/12/2010 Implicaciones:

Objetivos energéticos nacionales de acuerdo con la Directiva (datos aproximados):

• 620.000 tep en 2005 • 2.200.000 tep en 2010

Directiva 2003/96/CE, por la que se reestructura el régimen comunitario de imposición de los productos energéticos y

de la electricidad

Medidas:

Art. 16.1: Los Estados Miembros podrán aplicar exención o tipo impositivo reducido. Art. 16.3: La exención o reducción se modulará en función de la evolución de la cotización de las materias primas.

Art. 16.5: Periodo de aplicación de seis años, prorrogable hasta antes del 31 /12 /2012.

Implicaciones:

Marco legislativo para proyectos:

Posibilidad de aplicar la exención o reducción de impuestos desde el 1 /1/ 2003 (art. 28.2).

2. BIOCARBURANTES: Marco

Plan de Acción sobre Biomasa, COM(2005) 628 final

• Promoción de la adquisición por organismos públicos de vehículos limpios.

• Implicaciones comerciales.

• Propondrá cambios a la norma de biodiésel.

• Fomento de una plataforma de

biocarburantes liderada por la industria.

• Perspectivas: Biorefinería.

Biocarburantes de segunda generación.

2. BIOCARBURANTES: Marco

de Referencia

Unión Europea

Consejo Europeo, Bruselas, 8 y 9/mar/2007

• Asume el establecimiento de un objetivo obligatorio del 10 % en la Unión en 2020. Condiciones:

1.- Respeto a la relación coste/eficiencia.

2.- Disponibilidad comercial de los biocarburantes de 2ª generación. 3.- Adaptación de la Directiva de

Calidad de los Carburantes para permitir niveles adecuados de mezcla.

Ley 38/1992, de 28 de diciembre, de Impuestos Especiales

Real Decreto 1165/1995, de 7 de julio, por el que se aprueba el Reglamento de los Impuestos Especiales
Ley 34/1998, de 7 de octubre, del Sector de Hidrocarburos: definición biocarburantes (D.A. 16ª)

Real Decreto-Ley 6/2000, de 23 de junio, de Medidas Urgentes de Intensificación de la Competencia en Mercados de Bienes y Servicios.

Art. 6, insta al gobierno a promocionar el uso de los biocarburantes y crea la Comisión Interministerial para el Estudio del Uso de los Biocombustibles.

Ley 53/2002, de 30 de diciembre, de Medidas Fiscales, Administrativas y del Orden Social. Introducción del incentivo fiscal a los biocarburantes.

Real Decreto 1739/2003, de 19 de diciembre, que modifica el Reglamento de Impuestos Especiales.
Plan de Energías Renovables en España 2005-2010, aprobado por el Consejo de Ministros en ago-05.
Real Decreto 61/2006, de 31 de enero, por el que se determinan las especificaciones de gasolinas, gasóleos, fuelóleos y gases licuados del petróleo y se regula el uso de determinados biocarburantes.

Real Decreto 774/2006, de 23 de junio, por el que se modifica el Reglamento de Impuestos Especiales.

2. BIOCARBURANTES: Marco

Ley 53/2002, de medidas fiscales, administrativas y de orden social: modificación de la Ley 38/1992,

de Impuestos Especiales

Medidas:

Inclusión del artículo 50 bis, que hace referencia a:

• Tipo especial de 0 € euros por 1.000 l.

• Tipo modulable.

Implicaciones:

Marco legislativo para proyectos de producción de biocarburantes:

• Plantas piloto (exención total 5 años).

• Plantas comerciales (tipo modulable hasta 2012).

2. BIOCARBURANTES: Marco

R.D. 61/2006: fija las especificaciones de gasolinas, gasóleos, fuelóleos y gases

licuados del petróleo, y el uso de biocarburantes

Artículo 8. Utilización de Biocarburantes:

• Mezclas de biocarburantes y combustibles fósiles: Cumplirán las especificaciones generales de estos últimos.

• Bioetanol: mezclas hasta el 5% en volumen. Aumento de la presión de vapor en mezclas. • Biodiésel: EN 14214, con índice de yodo 140. • Etiquetado especial: mezclas > 5%.

• Objetivo indicativo nacional: 5,75% del contenido energético usado en transporte (31/12/2010).

R.D. 1739/2003: modificación del Reglamento de Impuestos Especiales

(R.D. 1165/1995)

Modificación del Art. 105. Biocarburantes utilizados en proyectos piloto:

• Se considerará proyecto piloto cuando la cantidad de biocarburante producida no exceda los 5.000 litros al año.

• El acuerdo de reconocimiento de la exención tendrá una vigencia no superior a 5 años.

• Al alcohol etílico se le aplica el Impuesto sobre Alcohol y Bebidas Derivadas mientras mantenga su naturaleza

2. BIOCARBURANTES: Marco

BIOCARBURANTES:

Situación Actual

3. BIOCARBURANTES:

Situación Actual

Producción en la Unión

Europea

Producción de

bioetanol

en la Unión Europea en 2004, 2005 y 2006 (t)

País 2006 2005 2004 Alemania 342.214 131.010 19.850 España 319.188 240.582 201.676 Francia 198.500 114.336 80.194 Suecia 111.160 121.482 56.374 Italia 101.632 6.352 0 Polonia 95.280 50.816 38.112 Hungría 26.996 27.790 0 Lituania 14.292 6.352 0 Países Bajos 11.910 6.352 11.116 República Checa 11.910 0 0 Letonia 9.528 9.528 9.528 Finlandia 0 10.322 2.382 Total UE 1.242.610 724.922 419.232 Fuente: eBio

3. BIOCARBURANTES:

Situación Actual

Producción en la Unión

Europea

Producción de

biodiésel

en la Unión Europea en 2004 y 2005 (t)

País 2005 2004 Diferencia Crecimiento 04-05 Alemania 1.669.000 1.035.000 634.000 61,3% Francia 492.000 348.000 144.000 41,4% Italia 396.000 320.000 76.000 23,8% República Checa 133.000 60.000 73.000 121,7% Polonia 100.000 0 100.000 Austria 85.000 57.000 28.000 49,1% Eslovaquia 78.000 15.000 63.000 420,0% España 73.000 13.000 60.000 461,5% Dinamarca 71.000 70.000 1.000 1,4% Reino Unido 51.000 9.000 42.000 466,7% Eslovenia 8.000 0 8.000 Estonia 7.000 0 7.000 Lituania 7.000 5.000 2.000 40,0% Letonia 5.000 0 5.000 Grecia 3.000 0 3.000 Malta 2.000 0 2.000 Bélgica 1.000 0 1.000 Suecia 1.000 1.400 -400 -28,6% Chipre 1.000 0 1.000 Portugal 1.000 0 1.000 Total UE 3.184.000 1.933.400 1.250.600 64,7%

Capacidad de producción de biocarburantes en España (21may07),

distribuida por Comunidades Autónomas

TOTAL: 857.340 TEP 36.000 TEP 64.500 TEP 77.400 TEP 6.840 TEP 245.625 TEP 4.500 TEP 70.650 TEP 31.500 TEP 5.400 TEP 171.000 TEP 120.075 TEP 22.500 TEP

3. BIOCARBURANTES:

3. BIOCARBURANTES:

Situación Actual

Producción en España

65 65 147 228 272 309 593 857 2.200 0 500 1.000 1.500 2.000 2.500 2000 2001 2002 2003 2004 2005 2006 2007 2010

3. BIOCARBURANTES:

Situación Actual

Producción en España

Proyectos en explotación (21 mayo 2007): 857.340 tep/a Proyectos en ejecución y promoción (21 mayo 2007): 6.707.259 tep/a CC.AA. TIPO DE BIOCARBURANTE MATERIA PRIMA PRODUCCIÓN (t/año) ENERGÍA PRIMARIA (tep) AÑO P.E.M. 1 Ecocarburantes Españoles Murcia Bioetanol Cereal y alcohol vínico 100.000 64.500 2000 2 Bioetanol Galicia Galicia Bioetanol Cereal y alcohol vínico 120.000 77.400 2002 3 Stocks del Vallés Cataluña Biodiesel Aceites vegetales usados 6.000 5.400 2002 4 Bionet Europa Cataluña Biodiesel Aceites vegetales usados 50.000 45.000 2003 5 Bionor Transformación País Vasco Biodiesel Aceites vegetales usados 40.000 36.000 2003 6 Bionorte Asturias Biodiesel Aceites vegetales usados 4.000 3.600 2004 7 Biodiesel Castilla-La Mancha Castilla-La Mancha Biodiesel Aceites vegetales usados 40.000 36.000 2004 8 Biodiesel IDAE Madrid Biodiesel Aceite vegetal 5.000 4.500 2004 9 Biodiesel Caparroso Navarra Biodiesel Aceite de soja, colza y

palma 35.000 31.500 2005 10 Grupo Ecológico Natural Islas Baleares Biodiesel Aceites vegetales usados 6.000 5.400 2005 11 Biocarburantes Almadén Castilla-La Mancha Biodiesel Aceites vegetales sin

refinar 32.000 28.800 2006 12 Biocarburantes de Castilla y León Castilla y León Bioetanol Cereal, alcohol vínico y

biomasa lignocelulósica 175.000 112.875 2006 13 Combustibles Ecológicos Biotel Castilla-La Mancha Biodiesel Aceites vegetales 72.000 64.800 2006 14 Bioetanol de La Mancha, S.L. Castilla-La Mancha Bioetanol Alcohol vínico 25.000 16.125 2006 15 Biodiesel de Andalucía 2004 Andalucía Biodiésel Aceites vegetales usados 40.000 36.000 2006 16 Asthor Biodiesel Asturias Biodiésel Aceite vegetal usado 3.600 3.240 2006 17 Stocks del Vallés II Cataluña Biodiésel Aceites vegetales usados 24.000 21.600 2006 18 Bercam Castilla-La Mancha Biodiésel Aceites vegetales 6.000 5.400 2007 19 Biocombustibles Pisuerga Castrojeriz (Burgos) Biodiésel Aceites vegetales 8.000 7.200 2007 20 Entabán Biocombustibles del

Pirineo Huesca Biodiésel Aceite de girasol 25.000 22.500 2007 21 Biocarburantes CLM Ocaña (Toledo) Biodiésel Aceites importados 105.000 94.500 2007 22 Linares Biodiesel Technology (ARJ) Linares (Jaén) Biodiésel Aceites vegetales 100.000 90.000 2007

Entabán Biocombustibles del PROYECTO

Expansión del sector de los biocarburantes en España (21may07)

3. BIOCARBURANTES:

Situación Actual

Producción en España

Proyectos en explotación Proyectos en ejecución Proyectos en promoción Proyectos en estudio

PLANTA

BIODIESEL (IDAE)

Localización:

Alcalá de Henares

Polígono Industrial “La Garena” c/ Pío Font y Quer, s/n

28806 – Madrid

Tfno/Fax: +(34) 91 879 67 04

Aspectos generales

4. PLANTA BIODIESEL

(IDAE)

Dirección General de Industria, Energía y Minas CONSEJERÍA DE ECONOMÍA E INNOVACIÓN TECNOLÓGICA Comunidad de Madrid Comunidad de Madrid Comunidad de Madrid Comunidad de Madrid

Proyecto de Desarrollo Tecnológico

IDAE

-

UCM

(Dpto. Ing. Química, CC

Químicas) -

Ayuntamiento

(Alcalá de Henares)

Aspectos generales

Objetivos logrados

 Demostrar la viabilidad técnica a escala semi-industrial del proceso de Transesterificación de aceites, grasas y ceras de laboratorio, ideado por UCM.  Optimizar el proceso productivo y

desarrollar primera tecnología comercial española sujeta a patente.

 Desarrollar procesos de pretratamiento de aceites vegetales usados para

producción en planta.

 Pruebas de biodiésel en las Empresas Municipales de Transportes de Madrid y Valencia.

Objetivos en curso

 Pruebas de producción a partir de nuevas especies oleaginosas.

 Ampliación de la capacidad de producción a 15.000 t/año

4. PLANTA BIODIESEL

(IDAE)

DISTRIBUCIÓN Y USO

MATERIAS PRIMAS:

ACEITES VEGETALES

TRATAMIENTO Y CONVERSIÓN

EN BIOCARBURANTE

BIODIESEL

FILTRACIÓN ESTERIFICACIÓN DEPURACIÓN

MEZCLADO + USO FINAL

Aspectos generales

METANOL POTASA / SOSA ADITIVACIÓN

4. PLANTA BIODIESEL

(IDAE)

ACEITES

 Aceites vegetales refinados: girasol, soja y oleina de palma  Aceites vegetales usados: con acidez inferior a 2º.

(A plena capacidad su consumo estará entorno de las 15.000 t/año de aceite)

METANOL

 En la actualidad, proveedores ligados al sector de producción de aceite de girasol y soja

refinado

Materias primas usadas en

fabricación

PROVEEDORES Aceites Usados:

- GESTORES DE ACEITES VEGETALES USADOS DE LA COMUNIDAD AUTÓNOMA DE MADRID

- Experiencia

- Realizan un pre-tratamiento de la

4. PLANTA BIODIESEL

Esquema del proceso

aceite glicerina cruda metanol potasa agua metiléster

aditivos agua / metanol

ácido sulfúrico Sulfato potásico BIODIESEL TANQUES DE ALMACENAMIENTO Aceite (2 x 150 m3) Metanol (1 x 35 m3) REACCIÓN DE TRANSESTERIFICACIÓN TANQUES DE ALMACENAMIENTO Biodiesel (2 x 100 m3) Glicerina (1 x 35 m3) RECUPERACIÓN DE METANOL PURIFICACIÓN DE METILÉSTER PURIFICACIÓN DE GLICERINA glicerina Purificada 80% Metanol a Proceso ácidos grasos

4. PLANTA BIODIESEL

(IDAE)

CH

2

OH

CH

2

OOR

1

CH

3

OOR

1

CHOH

CHOOR

2

+ 3 CH

3

OH

CH

3

OOR

2

+ CH

2

OH

CH

2

OOR

3

CH

3

OOR

3

Triglicérido Metanol Metiléster Glicerol

Reacción de transesterificación:

Esquema del proceso

4. PLANTA BIODIESEL

BIODIESEL

Capacidad de Producción:

- Original: 5.000 t/año (equivalente a 4.500 tep/año en términos de energía primaria)

- Capacidad Ampliada: 15.000 t/año

(equivalente a 13.600 tep/año en términos de energía primaria)

Calidad del producto según lo establecido en el Real Decreto 61/2006

Productos obtenidos

GLICERINA

Actualmente en pruebas de desdoblamiento en sales, ácidos grasos y glicerina bruta y búsqueda de posibles usos industriales.

4. PLANTA BIODIESEL

(IDAE)

Características

Aspectos económicos

Exención del impuesto sobre hidrocarburos:  Planta piloto

 Cinco años (Real Decreto 1165/1995)

DE LA PLANTA

Empleo

Empleo directo: entorno a 20 personas

Innovación tecnológica

Primera tecnología española de producción de biodiesel

DEL BIODIESEL

Aspectos ambientales

Cumplimiento de la norma de calidad española (Real Decreto 61/2006)

Ausencia de emisiones de azufre

Emisiones reducidas de hidrocarburos, CO y CO₂ (p.e. reducción de 2.760 t CO₂/t

biodiésel producido y sustituya a gasóleo)

4. PLANTA BIODIESEL

(IDAE)

Características

Tanques de almacenamiento

➼Aceite vegetal: 2 tanques de 150 m3 c.u. ➼Biodiesel: 2 tanques de 100 m3 c.u. ➼Metanol: 1 tanque de 35 m3

➼Glicerina: 1 tanque de 35 m3 ➼Báscula automática de pesada

4. PLANTA BIODIESEL

(IDAE)

Entrada de camiones

Características

Zona de oficinas y laboratorio

4. PLANTA BIODIESEL

Centrífugas en nave de proceso

Características

Interior de nave de proceso

➼Transesterificación de aceite ➼Purificación del metiléster ➼Purificación de glicerina ➼Recuperación de metanol

4. PLANTA BIODIESEL

(IDAE)

Características

Auxiliares

Caldera de vapor Compresor de aire

Circuito de agua de refrigeración Circuito de agua tratada

Sistema de gas de inertización Sistema contra incendios:

 Aljibe de 350 m3

 Bombas y sistema agua-espuma

Instalación solar

Panel solar térmico para ACS

Panel solar fotovoltaico: exportación

Instalaciones complementarias

Laboratorio de calidad, que permite la caracterización completa de:

 Aceite vegetal

 Productos intermedios  Biodiesel

 Glicerina y ácidos grasos  Aguas residuales

Aula de formación para técnicos y operadores de plantas de biodiesel

4. PLANTA BIODIESEL

(IDAE)

Actualidad

•19/01/04: INICIO DE LA PUESTA EN MARCHA •28/09/04: ENSAYO DE FUNCIONAMIENTO 24H. •10/01/06: PLENA OPERATIVIDAD CON ACEITES REFINADOS. •16/10/02: INICIO DE LA CONSTRUCCIÓN DE LA PLANTA •20/05/03: LICENCIA DE INSTALACIÓN •03/10/03: RECEPCIÓN DEFINITIVA •05/05/01: FIRMA CONVENIO COLABORACIÓN UCM-IDAE OBTENCIÓN DE UNA TECNOLOGÍA DE PRODUCCIÓN DE BIODIESEL A PARTIR DE ACEITES VEGETALES •05/12/01: CONVENIO COLABORACIÓN AYTO. ALCALÁ DE HENARES-IDAE

Hitos fundamentales

•21/11/06: FABRICACIÓN CON MEZCLAS DE ACEITES VEGETALES (USADOS Y REFINADOS) •24/4/2007: LICENCIA DISTRIBUCIÓN AL POR MENOR. •30/5/2007: INICIO DE TRABAJOS DE AMPLIACIÓN DE CAPACIDAD DE PRODUCICÓN A 15.000 t/a.

4. PLANTA BIODIESEL

(IDAE)

Contacto

IDAE - Planta de Biodiesel

c/ Pío Font y Quer

Polígono Industrial "La Garena" 28806 - Alcalá de Henares Madrid - España

Teléfono/Fax: +(34) 91 879 67 04

IDAE – Dpto. Biocarburantes

c/ Madera, 8 28004 – Madrid

Teléfono:...+(34) 91 456 49 00 Fax:... +(34) 91 523 04 14
