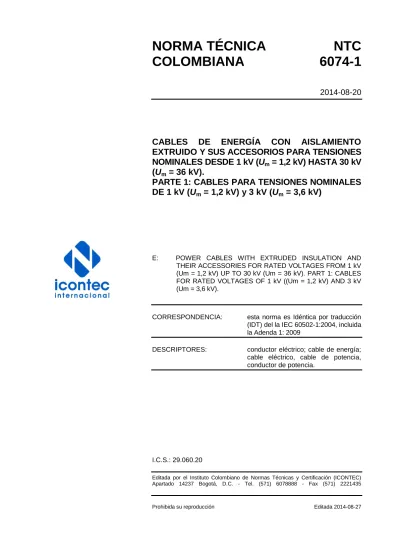

NORMA TÉCNICA
NTC
COLOMBIANA
6074-1
2014-08-20
CABLES
DE
ENERGÍA
CON
AISLAMIENTO
EXTRUIDO Y SUS ACCESORIOS PARA TENSIONES
NOMINALES DESDE 1 kV (U
m= 1,2 kV) HASTA 30 kV
(U
m= 36 kV).
PARTE 1: CABLES PARA TENSIONES NOMINALES
DE 1 kV (U
m= 1,2 kV) y 3 kV (U
m= 3,6 kV)
E: POWER CABLES WITH EXTRUDED INSULATION AND
THEIR ACCESSORIES FOR RATED VOLTAGES FROM 1 kV (Um = 1,2 kV) UP TO 30 kV (Um = 36 kV). PART 1: CABLES FOR RATED VOLTAGES OF 1 kV ((Um = 1,2 kV) AND 3 kV (Um = 3,6 kV).
CORRESPONDENCIA: esta norma es Idéntica por traducción (IDT) del la IEC 60502-1:2004, incluida la Adenda 1: 2009
DESCRIPTORES: conductor eléctrico; cable de energía;
cable eléctrico, cable de potencia, conductor de potencia.
I.C.S.: 29.060.20
