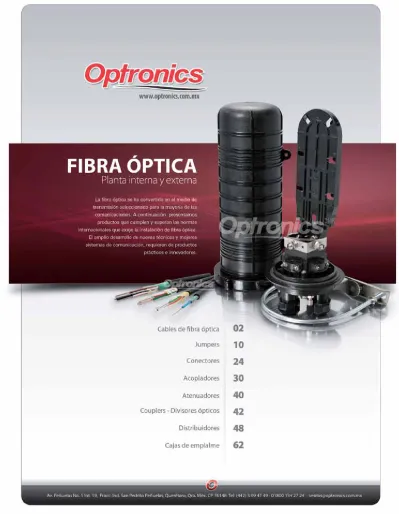

Catalogo Fibra Optica

Texto completo

(1)MR. MR.

(2) CABLES DE FIBRA OPTICA. Cable Exterior Armado. RECUBRIMIENTO. Unititubo - Multitubo. FIBRA ÓPTICA. MR. VARILLA DE ACERO ARMADURA TUBO HOLGADO. MR. GEL CONTRA AGUA. 6-12 FIBRAS. MATERIAL BLOQUEADOR DE AGUA FIBRA ÓPTICA MIEMBRO CENTRAL. MR. TUBO HOLGADO MR. RECUBRIMIENTO ARMADURA GEL TUBO DE RELLENO. 24-48 FIBRAS. Cable Exterior Armado. Características y Ventajas. El cable exterior armado Optronics es ideal para instalaciones en ducteria, enterrado directo o en su caso con un sistema de instalación de lashing para instalaciones aéreas. Este tipo de cable ofrece un alto desempeño para la transmisión de señales luminosas de alta calidad con baja atenuación. Disponible en 6, 12, 24, 36 y 48 fibras.. • Cumple con el estándar ANSI/TIA/EIA-568-C.3. Este tipo de cable Optronics cuenta con una armadura de aluminio corrugado color verde repelente a roedores lo cual lo vuelve una buena opción para lugares donde estos animales pudieran causar estragos en el cable de fibra óptica. Los tubos y fibras contenidas en el cable armado Optronics están identificados por colores de acuerdo al estándar ANSI/TIA/EIA-598-A.. • Resistencia en climas extremos. • El cable unitubo ofrece 2 guías de acero que proporcionan firmeza y estabilidad al cable. • El tubo holgado es de alta resistencia, evita que se contraigan las fibras y está relleno con gel contra agua para la protección de las fibras. • Las fibras ofrecen baja perdida de inserción. • Cable compacto, flexible y resistente. * El cable multitubo no presenta las varillas de soporte a los lados.. Especificaciones Tipo de cable Total de Fibras Total de tubos Ø exterior (mm) Peso (kg/km) Tensión de tracción (lbf/N) Temperatura de operación. Exterior Unitubo 6 12 1 1 10.2 10.2 105 105 600/1500 600/1500 -40° ~ + 70°C -40° ~ + 70°C. 6 1 9.6 100 600/1500 -40° ~ + 70°C. 12 1 9.6 100 600/1500 -40° ~ + 70°C. Exterior Multitubo 24 2 9.6 100 600/1500 -40° ~ + 70°C. 36 3 10.2 115 600/1500 -40° ~ + 70°C. 48 4 11.6 150 600/1500 -40° ~ + 70°C. Sobre la Fibra Fibra (µm) 50/125 62.5/125 9/125. Buffer(µm) 250 250 250. Coeficiente de atenuación (dB/Km) 800nm 1300nm 1310nm 1500nm ≤2.7 ≤0.6 ----≤2.3 ≤0.6 --------≤0.35 ≤0.22. Ancho de banda (MHz-Km) 800nm 1300nm 1310nm 1500nm ≥200 ≥600 ----≥200 ≥600 -------------. Distancia (m) 1000 BASE SX 1000 BASE LX ≤550 ≤550 ≤220 ≤550 -----. Sobre el cable Tensión de tracción Radio de curvatura. Distancia larga Distancia corta Activo Pasivo. 600N 1500N ≥20 ≥10. Resistencia a la compresión Temperatura de Almacenamiento. Distancia larga Distancia corta -40° ~ + 60°C. 600N/100mm 1500N/100mm. Consulte los números de parte en el Apéndice. 02. www.. .com.mx.

(3) CABLES DE FIBRA OPTICA. Cable Exterior Dieléctrico. Multimodo - Monomodo FIBRA ÓPTICA. MR. TUBO HOLGADO MR. RECUBRIMIENTO MIEMBRO CENTRAL GEL. Cable Exterior Dieléctrico El cable dieléctrico de Optronics está disponible con 6, 12, 24 36 y 48 fibras. Proporcionan una cualidad dieléctrica en todo lo largo del cable, ideal para instalaciones aéreas, en ducto o en lugares donde la interferencia magnética o variaciones de voltaje son de gran importancia. El cable Optronics proporciona un alto desempeño y seguridad en la instalación. Su diseño proporciona protección a las fibras que son contenidas en un tubo holgado relleno de gel de fácil limpieza. Cada tubo holgado contiene 6 fibras, para mantener el diámetro del cable se le coloca relleno del mismo diámetro del tubo holgado. El cable brinda hilajes dieléctricos y materiales para el bloqueo de humedad. En el centro del cable es colocado una guía de fibra de vidrio, el cual proporciona estabilidad, firmeza y resistencia a cargas de tracción. El cable es totalmente dieléctrico, es recomendable para utilizarse en aplicaciones aéreas y en ductos, gracias a su diseño de protección que consta de materiales que bloquean la humedad colocado a lo largo del cable, asi como guías de fibra de vidrio que le proporcionan estabilidad y mayor fuerza al cable.. Características y Ventajas • Cumple con el estándar ANSI/TIA/EIA 568-C.3 • Cable totalmente dieléctrico. • Ideal para instalaciones aéreas o en lugares donde la interferencia magnética es de gran importancia. • Disponible en 6, 12, 24, 36 y 48 fibras ópticas. • Diámetro pequeño y cable ligero. • Tubo holgado de alta resistencia, evita que se contraigan las fibras y está relleno de gel contra agua para la protección de las fibras. • Cubierta exterior (PE) polietileno resistente a condiciones climáticas extremas -40ºC a +70ºC • Reduce costos y tiempos de instalación. • Ideal para aplicaciones aéreas o en ductos. • Disponible en multimodo y monomodo.. Especificaciones Tipo de cable Total de Fibras Total de tubos Ø exterior (mm) Peso (kg/km) Tensión de tracción (lbf/N) Temperatura de operación. 6 1 10.6 92 400/1000 -40° ~ + 70°C. 12 2 10.6 92 400/1000 -40° ~ + 70°C. Exterior Dieléctrico 24 36 4 6 10.6 10.6 92 92 400/1000 400/1000 -40° ~ + 70°C -40° ~ + 70°C. 48 4 11.4 110 400/1000 -40° ~ + 70°C. -------------. -------------. Sobre la Fibra Fibra (µm) 50/125 62.5/125 9/125. Buffer(µm) 250 250 250. Coeficiente de atenuación (dB/Km) 800nm 1300nm 1310nm 1500nm ≤2.7 ≤0.6 ----≤2.5 ≤0.7 --------≤0.35 ≤0.22. Ancho de banda (MHz-Km) 800nm 1300nm 1310nm 1500nm ≥200 ≥600 ----≥200 ≥500 -------------. Distancia (m) 1000 BASE SX 1000 BASE LX ≤550 ≤550 ≤220 ≤550 -----. Sobre el cable Tensión de tracción Radio de Curvatura. Distancia larga Distancia corta Activo Pasivo. 400N 1000N ≥20 ≥10. Resistencia a la compresión Temperatura de almacenamiento. Distancia larga Distancia corta -40° ~ + 60°C. 300N/1000mm 1000N/1000mm. Consulte los números de parte en el Apéndice. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 03.

(4) CABLES DE FIBRA OPTICA. Cable Mini Figura 8. Multimodo - Monomodo MENSAJERO DE ACERO BANDA RECUBRIMIENTO FIBRA ÓPTICA. MR. KEVLAR® MR. GEL CONTRA AGUA TUBO HOLGADO. Cable Mini Figura 8. Características y Ventajas. Optronics presenta el cable Mini Figura 8, altamente recomendable para aplicaciones aéreas, gracias a su mensajero de acero colocado a lo largo del cable, proporciona estabilidad y mayor fuerza al cable.. • Diseñado para resistir grandes cargas de tracción gracias al mensajero de acero galvanizado. • Tubo holgado de alta resistencia, evita que se contraigan las fibras y está relleno de gel contra agua para la protección de las mismas. • Cubierta exterior (PE) polietileno resistente a condiciones climáticas extremas • Reduce costos y tiempos de instalación. • Disponible en multimodo y monomodo • Diseño compacto, flexible y resistente. • Permite una terminación y preparación de manera rápida. • Compatibles con la mayoría de los peladores estándar del mercado. • El mensajero de acero galvanizado asegura el buen rendimiento de la fuerza de tracción y temperatura.. El cable ofrece un mensajero galvanizado de 1.65mm de diámetro. El cable cuenta con un tubo holgado de 6 o 12 fibras relleno de material para bloqueo de agua (gel), que se retira con gran facilidad. El recubrimiento ofrece baja fricción de instalación y es resistente al medio ambiente, lo que lo hace ideal para instalaciones aéreas. Flexibilidad que permite separar el mensajero del cable de manera rápida y sencilla. Es elaborado para cumplir con los requisitos de Telcordia GR-20 para cables de fibra óptica. Especificaciones Tipo de cable Total de Fibras Total de tubos Ø exterior (mm) Peso (kg/km) Tensión de tracción (lbf/N) Temperatura de operación. Cable Minifigura 8 6 12 1 1 d 3.9 - h 1.7 d 3.9 - h 1.7 46.4 46.4 400/1000 400/1000 -40° ~ + 70°C -40° ~ + 70°C. --------------. -------------. -------------. -------------. -------------. Sobre la Fibra Fibra (µm) 50/125 62.5/125 9/125. Buffer(µm) 250 250 250. Coeficiente de atenuación (dB/Km) 800nm 1300nm 1310nm 1500nm ≤2.7 ≤0.6 ----≤2.5 ≤0.7 --------≤0.35 ≤0.22. Ancho de banda (MHz-Km) 800nm 1300nm 1310nm 1500nm ≥200 600 ----≥500 ≥500 -------------. Distancia (m) 1000 BASE SX 1000 BASE LX ≤550 ≤550 ≤220 ≤550 -----. Sobre el cable Tensión de tracción Radio de Curvatura. Distancia larga Distancia corta Activo Pasivo. 400N 1000N ≥20 ≥10. Resistencia a la compresión Temperatura de almacenamiento. Distancia larga Distancia corta -40° ~ + 60°C. 1000N/1000mm 2000N/1000mm. Consulte los números de parte en el Apéndice. 04. www.. .com.mx.

(5) MR. CABLES DE FIBRA OPTICA. Cable Interior/Exterior. Multimodo - Monomodo JACKET KEVLAR® FIBRA BUFFER. MR MR. Cable Interior/Exterior Características y Ventajas El cable Interior/Exterior de Optronics, puede contener de 6 hasta 24 fibras, cada fibra está protegida por un buffer de 900µm. El kevlar®, elemento extra que ayuda a proteger a las fibras de tensiones que pudieran dañarlas. La cubierta fabricada en color negro proporciona protección contra los rayos UV y elementos de humedad, excelente protección mecánica y máxima flexibilidad para instalaciones en ductos horizontales, verticales o pequeños enlaces en el exterior. Las fibras ópticas contenidas en el cable interior/exterior tiene la capacidad de manejar anchos de banda muy grandes con una baja atenuación, ideales para terminaciones de enlace o comunicación entre edificios.. • Excelente protección mecánica con kevlar®. • Diseñado para aplicaciones de enlaces ópticos en exterior. • Construcción Tight Buffer. • Código de colores según EIA/TIA-598-A • Todo la construcción del cable es dieléctrico. • Cubierta de PVC tipo OFNR y OFNP. • Inmune a interferencia eléctrica. • Ofrece baja atenuación. • Ideal para enlaces a corta distancia.. Especificaciones Tipo de cable Total de Fibras Total de tubos Ø exterior (mm) Peso (kg/km) Tensión de tracción (lbf/N) Temperatura de operación. 6 1 10.6 90 450/1000 -40° ~ + 70°C. 12 1 10.6 90 450/1000 -40° ~ + 70°C. Interior/Exterior 24 --1 --10.6 --90 --450/1000 ---40° ~ + 70°C ---. -------------. -------------. -------------. Sobre la Fibra Fibra (µm) 50/125 50/125 10G 62.5/125 9/125. Buffer(µm) 250 250 250 250. Coeficiente de atenuación (dB/Km) 800nm 1300nm 1310nm 1500nm ≤2.3 ≤0.6 ----≤2.3 ≤0.6 ----≤2.9 ≤0.7 --------≤0.35 ≤0.22. Ancho de banda (MHz-Km) 800nm 1300nm 1310nm 1500nm ≥100 ≥600 ----≥1500 ≥1500 ----≥100 ≥1000 -------------. Distancia (m) 1000 BASE SX 1000 BASE LX ≥400 ≥500 ≥550 ≥650 ≥300 ≥400 -----. Sobre el cable Tensión de tracción Radio de curvatura. Distancia larga Distancia corta Activo Pasivo. 450N 1000N ≥20 ≥10. Resistencia a la compresión Temperatura de almacenamiento. Distancia larga Distancia corta -40° ~ + 60°C. 300N/1000mm 1000N/1000mm. Consulte los números de parte en el Apéndice. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 05.

(6) CABLES DE FIBRA OPTICA. Cable Interior Simplex. Multimodo - Monomodo FIBRA ÓPTICA BUFFER KEVLAR®. MR. JACKET. MR MR. MR. Cable Interior Simplex. Características y Ventajas. El Cable Interior simplex Optronics, ha sido desarrollado para la producción o terminación de enlaces, asegurando un excelente desempeño en la transmisión de datos en distancias cortas.. • Cable simplex con jacket de PVC. • Cable reforzado con Kevlar®. • Buffer de 900um fácil de retirar.. La fibra óptica Optronics transmite señales luminosas de alta calidad y mínima pérdida de potencia, transporta la información por medio de ondas luminosas evitando interferencia de ruido eléctrico y degradación de señal.. • Fabricado conforme a los estándares ANSI/TIA/EIA-568-C.0 • Disponible con recubrimiento de 2 y 3mm. • Temperatura de operación -10°C hasta los 85°C. • Cubierta de PVC tipo OPNR y OPNP. El cable es fabricado conforme a las especificaciones de la norma TIA/EIA 568-B.3. El cable interior contiene una fibra óptica, la fibra está protegida por un buffer de 900µm. Contiene Kevlar® el cual protege a la fibra de tensiones que pudieran dañarla. El jacket da una excelente protección mecánica y máxima flexibilidad, apropiado para ductos horizontales o verticales. Optronics presenta su cable interior disponible en 2 y 3mm de recubrimiento, en sus dos versiones en Riser y Plenum.. Especificaciones Tipo de cable Total de Fibras Total de tubos Ø exterior (mm) Peso (kg/km) Tensión de tracción Temperatura de operación. 1 1 1.6 2.8 30N -40° ~ + 70°C. Interior Simplex 1 1 2 4.5 30N -40° ~ + 70°C. 1 1 3 9.5 30N -40° ~ + 70°C. 2 2 1.6 5.6 30N -40° ~ + 70°C. Interior Dúplex 2 2 2 9 30N -40° ~ + 70°C. 2 2 3 19 30N -40° ~ + 70°C. Sobre la Fibra Fibra (µm) 50/125 50/125 10 G 62.5/125 9/125. Buffer(µm) 900 900 900 900. Coeficiente de atenuación (dB/Km) 800nm 1300nm 1310nm 1500nm ≤2.3 ≤0.6 ----≤2.3 ≤0.6 ----≤2.7 ≤0.6 --------≤0.35 ≤0.22. Ancho de banda (MHz-Km) 800nm 1300nm 1310nm 1500nm ≥500 ≥500 ----≥1500 ≥1500 ----≥200 ≥500 -------------. Distancia (m) 1000 BASE SX 1000 BASE LX ≥600 ≥600 ≥1000 ≥1000 ≥300 ≥550 -----. Sobre el cable Radio de curvatura. Activo Pasivo. ≥20 ≥10. Compresión. 10N/100mm. Consulte los números de parte en el Apéndice. 06. www.. .com.mx.

(7) CABLES DE FIBRA OPTICA. Cable Interior Dúplex. Multimodo - Monomodo. FIBRA ÓPTICA BUFFER KEVLAR® JACKET. MR MR. Cable Interior Dúplex Optronics, acreditados por un profundo conocimiento de los requerimientos actuales y futuros del mercado, presenta el cable interior dúplex, creado para la optimización de la información. Debido a su diseño, ofrece flexibilidad y resistencia al momento de instalar el cable. Sus características técnicas generan que pueda transmitir grandes lotes de información con muy baja atenuación. Además cuenta con un elemento de kevlar® que le proporciona mayor protección. El cable interior dúplex de Optronics transmite señales luminosas de alta calidad y mínima pérdida de potencia, transporta la información por medio de ondas luminosas evitando interferencia de ruido eléctrico y degradación de señal. El cable interior dúplex es utilizado para la transmisión de datos en modo Full-Dúplex, para ser utilizado principalmente en instalaciones horizontales.. Características y Ventajas • Fácil de manejar por su flexibilidad. • Disponible en 1.6, 2 y 3mm. • Ideal para la fabricación de jumper. • Adecuado para comunicar los puntos de consolidación de redes ópticas. • Fibra óptica tipo Zipcord. • Disponible en versiones multimodo (MM) y monomodo (SM). • Construcción de dos tubos. • Cubierta de PVC tipo OFNR y OPNP. Las fibras están protegidas con un buffer de 900µm, estructura de cubierta de tubo que proporciona a cada fibra una excelente protección mecánica y máxima flexibilidad.. Especificaciones Tipo de cable Total de Fibras Total de tubos Ø exterior (mm) Peso (kg/km) Tensión de tracción Temperatura de operación. 1 1 1.6 2.8 30N -40° ~ + 70°C. Interior Simplex 1 1 2 4.5 30N -40° ~ + 70°C. 1 1 3 9.5 30N -40° ~ + 70°C. 2 2 1.6 5.6 30N -40° ~ + 70°C. Interior Dúplex 2 2 2 9 30N -40° ~ + 70°C. 2 2 3 19 30N -40° ~ + 70°C. Sobre la Fibra Fibra (µm) 50/125 50/125 10 G 62.5/125 9/125. Buffer(µm) 900 900 900 900. Coeficiente de atenuación (dB/Km) 800nm 1300nm 1310nm 1500nm ≤2.3 ≤0.6 ----≤2.3 ≤0.6 ----≤2.7 ≤0.6 --------≤0.35 ≤0.22. Ancho de banda (MHz-Km) 800nm 1300nm 1310nm 1500nm ≥500 ≥500 ----≥1500 ≥1500 ----≥200 ≥500 -------------. Distancia (m) 1000 BASE SX 1000 BASE LX ≥600 ≥600 ≥1000 ≥1000 ≥300 ≥550 -----. Sobre el cable Radio de curvatura. Activo Pasivo. ≥20 ≥10. Compresión. 10N/100mm. Consulte los números de parte en el Apéndice. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 07.

(8) CABLES DE FIBRA OPTICA. Cable de Distribución. Multimodo - Monomodo JACKET KEVLAR® FIBRA BUFFER. MR. MR. MR. MR. Cable de Distribución. Características y Ventajas. Cada fibra está protegida por el buffer de 900µm y kevlar®, el cual ayuda a proteger a las fibras de tensiones que pudiera dañarlas.. • Construcción Tight Buffer. El cable ha sido desarrollado para la terminación de enlaces o comunicación entre las diferentes redes LAN. El cable de distribución asegura un excelente desempeño en la transmisión de datos. Las fibras ópticas contenidas en el cable tienen la capacidad de manejar anchos de banda muy grandes con una baja atenuación.. • Todo la construcción del cable es dieléctrico.. La cubierta se tiene disponible en Riser o Plenum. Fabricada según la aplicación en Naranja, Aqua o Amarillo, proporcionando protección y máxima flexibilidad para instalaciones en ductos horizontales o verticales.. • Ofrece baja atenuación.. • Código de colores según EIA/TIA-598-A • Cubierta de PVC tipo OFNR y OFNP. • Inmune a interferencia eléctrica. • Diseñado para aplicaciones de enlaces ópticos en el interior. • Cable ligero y de diámetro pequeño. • Disponible en multimodo y monomodo. • Ideal para enlaces en el interior de edificios.. Especificaciones Tipo de cable Total de Fibras Total de tubos Ø exterior (mm) Peso (kg/km) Tensión de tracción Temperatura de operación. Interior de Distribución 12 1 6.9 48 1200N -10° ~ + 50°C. 6 1 5.9 39 800N -10° ~ + 50°C. 24 1 8 62 1200N -10° ~ + 50°C. Sobre la Fibra Fibra (µm) 50/125 50/125 10 G 62.5/125 9/125. Buffer(µm) 900 900 900 900. Coeficiente de atenuación (dB/Km) 800nm 1300nm 1310nm 1500nm ≤2.3 ≤0.6 ----≤2.3 ≤0.6 ----≤2.7 ≤0.6 --------≤0.35 ≤0.22. Ancho de banda (MHz-Km) 800nm 1300nm 1310nm 1500nm ≥500 ≥500 ----≥1500 ≥1500 ----≥200 ≥500 -------------. Distancia (m) 1000 BASE SX 1000 BASE LX ≥600 ≥600 ≥1000 ≥1000 ≥300 ≥550 -----. Sobre el cable Radio de curvatura. Activo Pasivo. ≥20 ≥10. Compresión (N/100mm). 15N/100mm. Consulte los números de parte en el Apéndice. 08. www.. .com.mx.

(9) MR. CABLES DE FIBRA ÓPTICA. Cable Figura 8 Armado. Multimodo - Monomodo MENSAJERO DE ACERO BANDA RECUBRIMIENTO MR. FIBRA ÓPTICA ARMADURA COMPUESTO CONTRA AGUA. MR. Cable Figura 8 Armado. TUBO HOLGADO. Cable figura 8 de Optronics está diseñado para aplicaciones aéreas no mayores a 110mts de distancia, gracias a su mensajero de acero reforzado, conformado por 7 alambres trenzados de 1.6mm colocado a lo largo del cable, le proporcionan estabilidad. Altamente recomendable para transmitir señales luminosas de alta calidad con una baja atenuación para los enlaces ópticos en el exterior. El diseño del nuevo cable figura 8, dispone tubos holgados con 6 fibras ópticas, el tubo este relleno de material para el bloqueo de humedad, el cual sirve como medio de protección para las fibras y puede ser retirado con gran facilidad. Cuenta con un recubrimiento de polietileno (PE), que actúa como protección contra los factores externos, humedad y rayos UV. La cubierta brinda protección dieléctrica y resistencia a climas extremos con temperaturas -40ºC a +70ºC, garantizando su perfecta estabilidad al paso de tiempo.. En la construcción interna cuenta con una armadura de acero corrugado con repelente anti roedores para la protección de las fibras ópticas.. * Disponible en cable Dieléctrico.. Características y Ventajas • Ideal para instalaciones aéreas. • Diámetro pequeño. • Diseñado para resistir cargas grandes de tracción gracias al mensajero de acero galvanizado. • El tubo holgado es de alta resistencia, evita que se dañen las fibras. • Relleno con un compuesto contra la humedad. • Cubierta exterior (PE) polietileno resistente a condiciones climáticas extremas -40ºC a +70ºC .. Especificaciones Tipo de cable Total de Fibras Total de tubos Ø exterior (mm) Peso (kg/km) Tensión de tracción (lbf/N) Temperatura de operación Armadura Guía de acero (mensajero) Radio de curvatura. Cable Figura 8 36 48 4 4 d 11.2 - h 10.5 d 11.2 - h 11.6 285 320 670/3000 40°C + 70°C Si Si Activo: 20 x diámetro del cable Pasivo: 15 diámetro del cable. 24 4 d 11.2 - h 9.6 270. ---------------------. ---------------------. ---------------------. ---------------------. Sobre la Fibra Fibra (µm) 50/125 62.5/125 9/125. Buffer(µm) 250 250 250. Coeficiente de atenuación (dB/Km) 800nm 1300nm 1310nm 1500nm ≤2.7 ≤0.6 ----≤2.5 ≤0.7 --------≤0.35 ≤0.22. Ancho de banda (MHz-Km) 800nm 1300nm 1310nm 1500nm ≥200 600 ----≥500 ≥500 -------------. Distancia (m) 1000 BASE SX 1000 BASE LX ≤220 ≤550 ≤550 ≤550 -----. Sobre el cable Tensión de tracción Radio de Curvatura. Distancia larga Distancia corta Activo Pasivo. 3000N 8000N ≥20 ≥15. Resistencia a la compresión Temperatura de almacenamiento. Distancia larga Distancia corta -40° ~ + 60°C. 1000N/1000mm 2000N/1000mm. Consulte los números de parte en el Apéndice. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 09.

(10) MR. JUMPERS DE FIBRA ÓPTICA. Jumper Multimodo. Simplex - Dúplex. El jumper multimodo Optronics tienen una gran versatilidad por ser fabricado con elementos de protección para uso rudo, así como de tracción para evitar daños innecesarios en la manipulación de estos, presenta una gran calidad y efectividad en las conexiones por los elementos mecánicos contenidos en los diferentes tipos de conectores Optronics (ST, SC, LC, FC, etc.), estos permiten una fácil instalación y un ahorro de tiempo, los cuales podemos traducir en una gran calidad en la terminación de sus trabajos y evitar el uso de alguna herramienta adicional.. correcto de herramientas de alta precisión y equipos de medición de vanguardia que optimizan la calidad en todos los ensambles, permite en conjunto exceder todos los requerimientos de las normas Telcordia GR-326 y IEEE 802.3u/802.3x/802.3z.. Características • Fabricados conforme el estándar IEEE 802.3u y la norma IEC 60794, TIA/EIA - 568.B.3. • Exceden los requerimientos de Telcordia GR-326. • Disponibles en cable interior Optronics con cubierta Riser con fibra óptica multimodo de 50/125 µm o 62.5/125 µm, en configuraciones simplex o dúplex con diámetros de 1.6 mm, 2mm y 3mm. • Contienen elementos de protección para el uso rudo, así como de tracción para evitar daños innecesarios en la manipulación. • Los elementos mecánicos permiten una fácil instalación, un ahorro de tiempo, gran calidad en la terminación de sus trabajos y evita el uso de alguna herramienta adicional. • Son menos susceptible a pérdidas por micro curvaturas, ofrecen una baja pérdida de inserción y es inmune a la interferencia eléctrica. • Temperatura adecuada de operación -20°C hasta los 85°C.. El jumper Optronics multimodo puede ser fabricado en diferentes configuraciones de conectores como pueden ser SC a ST, LC a FC, etc., también están disponibles en longitudes estándares de 1, 2, 3, 5 y 10 mts. (Después de 10 mts se maneja bajo pedido especial dependiendo de sus necesidades). El jumper Optronics multimodo cumple con las normas ANSI/TIA/EIA-568.B.3, esta se refiere a las propiedades químicas de los materiales de fabricación donde la chaqueta exterior debe ser retardarte al fuego y la capacidad de auto-extinguirse previniendo que la llama viaje por el cable. Los jumpers multimodo Optronics están desarrollados en un sistema integral de fabricación para cables de fibra óptica, basados en el uso. Especificaciones Normas y Estándares. Telcordia GR-326, IEEE 802.3u/802.3x/802.3z/802.3j, IEC 60794, TIA/EIA - 568.B.3. Cubierta Exterior. Color. Multimodo: Naranja. Diámetro. 3mm ± 0.05mm. 2mm ± 0.05mm. 1.6mm ± 0.05mm. Espesor. 0.80mm ± 0.80mm. 0.60mm ± 0.05mm. 0.6mm ± 0.05mm. Temperatura. -20º C hasta los 85ºC. Fibra Óptica. Diámetro del núcleo. Fibra. Valor. 50/125 µm,. ± 0.70mm. 62.5/125 µm Diámetro de cladding. 125.0± 2.0 µm. Concentricidad del núcleo. ≤1.5 µm. Concentricidad del cladding. ≤1.0%. Longitudes de onda. Multimodo:. 850 nm. 1300 nm. Valor máximo. dB/Km. ≤ 0.03. ≤ 0.02. Fuente de luz recomendable. Multimodo:. LED o VCSEL Consulte los números de parte en el Apéndice. 10. www.. .com.mx.

(11) MR. 1. ST-SC DÚPLEX MM 2 Conector ST/PC. MR. Jumper Multimodo. El jumper multimodo Optronics garantiza el optimo funcionamiento de sus enlaces debido a la conectorización en laboratorio, cada jumper incluye un certificado de calidad en el cual se muestra la medición que se realizó a cada conector.. Sobre Conectores. 3 Conector SC/PC. El Jumper ST-SC dúplex MM excede los requerimientos para aplicaciones multimodo.. Conector. FC. ST. SC. LC. MU. Fijación. Tipo Rosca. Tipo bayoneta. Tipo Push-Pull. Tipo Plug. Tipo Push-Pull. Tipo Plug. Cuerpo. Metálico. Metálico. Plástico. Plástico. Plástico. Plástico. Mat. Férula. Cerámica. Cerámica. Cerámica. Cerámica. Cerámica. Plástica. 2.5mm. 2.5mm. 2.5mm. 1.5mm. 1.5mm. Plástica. PC. PC. PC. PC. PC. PC. 126.0± 1µm. 126.0± 1µm. 126.0± 1µm. 126.0± 1µm. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. ± 1dB. ± 1dB. ± 1dB. ± 1dB. ± 1dB. ± 1dB. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. Negro PC. Negro PC. Beige PC. Blanca PC. Negro PC. Negro PC. Diámetro Férula Terminado Tolerancias de Férula Pérdida Inserción Temperatura de Operación Durabilidad. Color Bota. 126.0± 1µm. MTRJ. 126.0± 1µm. Consulte los números de parte en el Apéndice. CABLE DÚPLEX FIBRA ÓPTICA BUFFER KEVLAR® JACKET. FIBRA ÓPTICA BUFFER KEVLAR® JACKET. MR. MR. CABLE SIMPLEX MR. MR. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 11.

(12) MR. JUMPERS DE FIBRA ÓPTICA. Jumper Monomodo. Simplex - Dúplex. El jumper Optronics monomodo puede tener diferentes configuraciones de acuerdo a sus necesidades como pueden ser SC a ST, LC a FC, etc., y pueden estar disponibles en longitudes estándares de 1, 2, 3, 5 y 10 mts. de acuerdo al proyecto que esté desarrollando (Después de 10 mts se maneja bajo pedido especial dependiendo de sus necesidades).. Los jumpers monomodo Optronics se desarrollan con herramientas de alta precisión y equipos de medición de vanguardia los cuales aseguran la calidad en todos los ensambles del jumper excediendo todos los requerimientos de las normas TIA/EIA-568.B.3, Telcordia GR-326GR-326 y los estándares IEEE 802.3u/802.3x/802.3z/802.3j y.. El jumper Optronics monomodo ofrece una gran calidad y efectividad en las conexiones por los elementos mecánicos contenidos en los diferentes tipos de conectores Optronics (ST, SC, LC, FC, etc.) y una construcción para soportar tensiones y/o manipulaciones abrasivas en el cable.. Características • Fabricados conforme el estándar IEEE 802.3u y la norma IEC 60794, TIA/EIA - 568.B.3. • Exceden los requerimientos de la norma Telcordia GR-326. • Ancho de banda superior que puede oscilar desde 1 bytes hasta N bytes, por su fabricación en fibra monomodo de 9/125 µm. • Contienen elementos de protección para el uso rudo, así como de tracción para evitar daños innecesarios en la manipulación. • Disponibles en cable interior Optronics con cubierta Riser con fibra óptica monomodo de 9/125 µm, en configuraciones simplex o dúplex con diámetros de 1.6 mm, 2mm y 3mm. • Los elementos mecánicos permiten una fácil instalación y un ahorro de tiempo, permitiendo una excelente alineación entre dos fibras, sin tener problemas de desconexión por vibraciones o manipulaciones del jumper.. El jumper Optronics monomodo cumple con las normas ANSI/TIA/EIA-568.B.3, esta se refiere a las propiedades químicas de los materiales de fabricación donde la chaqueta exterior debe ser retardarte al fuego y la capacidad de auto-extinguirse previniendo que la llama viaje por el cable. Para verificar las formas de ensamble de todos los elementos contenidos en el jumper Optronics monomodo se realizan pruebas en la geometría de la Fibra Óptica, del cable y de los conectores, para poder garantizar al 100% la calidad y efectividad de transmisión del jumper.. Especificaciones Normas y Estándares. Telcordia GR-326, IEEE 802.3u/802.3x/802.3z/802.3j, IEC 60794, TIA/EIA - 568.B.3. Cubierta Exterior. Color. Monomodo: Amarillo. Diámetro. 3mm ± 0.05mm. 2mm ± 0.05mm. 1.6mm ± 0.05mm. Espesor. 0.80mm ± 0.80mm. 0.60mm ± 0.05mm. 0.6mm ± 0.05mm. Temperatura. Desde -20º C hasta los 85ºC. Fibra Óptica. Diámetro del núcleo. Fibra. Valor. 9/125 µm. ± 0.70mm. Diámetro de cladding. 125.0± 2.0 µm. Concentricidad del núcleo. ≤1.5 µm. Concentricidad del cladding. ≤1.0%. Longitudes de onda. Monomodo:. 1310 nm. Valor máximo. dB/Km. ≤ 0.03. Fuente de luz recomendable. Monomodo. Láser. 1550 nm. ≤ 0.02. Consulte los números de parte en el Apéndice. 12. www.. .com.mx.

(13) MR 1. LC/UPC - SC/UPC DÚPLEX SM 2 Conector SC/UPC. Los jumper optronics están desarrollados en un sistema integral de vanguardia que optimiza la calidad en todos los ensambles del jumper, esto permite en conjunto exceder todos los requerimientos de las normas TIA/EIA, Telcordia y los estándares IEEE.. MR. 3 Conector LC/UPC. Sobre Conectores Conector. FC. ST. SC. LC. MU. Fijación. Tipo Rosca. Tipo bayoneta. Tipo Push-Pull. Tipo Plug. Tipo Push-Pull. Cuerpo. Metálico. Metálico. Plástico. Plástico. Plástico. Mat. Férula. Cerámica. Cerámica. Cerámica. Cerámica. Cerámica. 2.5mm. 2.5mm. 2.5mm. 1.5mm. 1.5mm. Diámetro Férula Terminado. UPC/APC. UPC. UPC/APC. UPC. UPC. Tolerancias. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.45 dB PC. ≤0.45 dB PC. -40˚C a 85˚C. -40˚C a 85˚C. de Férula Pérdida Inserción. ≤0.45 dB APC Pérdida Retorno. ≤0.45 dB APC. ≤0.45 dB PC. ≤0.45 dB PC. ≤0.50 dB APC Temperatura de Operación Durabilidad. Color Bota. ≤0.45 dB PC ≤0.50 dB APC. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. ± 1dB. ± 1dB. ± 1dB. ± 1dB. ± 1dB. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. Azul UPC. Amarillo UPC. Azul UPC. Blanca UPC. Azul UPC. Verde APC. Verde APC Consulte los números de parte en el Apéndice. CABLE DÚPLEX FIBRA ÓPTICA BUFFER KEVLAR JACKET. FIBRA ÓPTICA BUFFER KEVLAR JACKET. MR. MR. CABLE SiMPLEX MR MR. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected] .mx. 13.

(14) JUMPERS DE FIBRA ÓPTICA. Jumper Bend Radius. Multimodo - Monomodo El tipo de jumper Bend Radius Optronics es ideal para las aplicaciones FTTx pues cuenta con características físicas que permiten un desempeño superior en cuanto a dobleces o condiciones abrasivas dentro de las redes de telecomunicaciones lo cual le da una alta compatibilidad con el estándar G625D.. vanguardia que optimizan la calidad en todos los ensambles del jumper esto permite en conjunto exceder todos los requerimientos de las normas TIA/EIA-568.B.3, Telcordia GR-326GR-326 y los estándares IEEE 802.3u/802.3x/802.3z/802.3j y.. La fibra Bend Radius contenida en la estructura del jumper tiene la característica de ser ultra-flexible logrando dobleces más pronunciados en curvas muy cerradas, permitiendo radios extremos antes de dañar la fibra óptica, (el radio de curvatura mínimo para cables o jumpers estándares representa 10 veces el diámetro del cable). El jumper Bend Radius tiene la capacidad de poder llevar su radio de curvatura 2 veces al diámetro del mismo, esto es por el siguiente principio, cuanto menor sea el radio de curvatura, mayor es la flexibilidad del material.. Características • Fabricados conforme el estándar IEEE 802.3u y la norma IEC 60794, TIA/EIA - 568.B.3. • Exceden los requerimientos de Telcordia GR-326. • Fabricado con fibra óptica Bend Radius Ultra flexible, minimizando la pérdida por dobleces. • Puede ser fabricado en fibra óptica multimodo 50/125 µm o fibra óptica monomodo de 9/125µm, en configuraciones simplex y dúplex con diámetros de 1.6mm y 2mm. • Contiene elementos mecánicos que permiten una fácil instalación, un ahorro de tiempo, permitiendo una excelente alineación entre dos fibras, sin tener problemas de desconexión por vibraciones o manipulaciones del jumper por sus elementos de fijación contenidos en los conectores Optronics del jumper. • Temperatura adecuada de operación -20°C hasta los 85°C.. El jumper Bend Radius Optronics puede tener diferentes configuraciones de acuerdo a sus necesidades como pueden ser SC a ST, LC a FC, Etc., y pueden estar disponibles en longitudes estándares de 1, 2, 3, 5 y 10 mts., de acuerdo a el proyecto que esté desarrollando (Después de 10 mts se maneja bajo pedido especial dependiendo de sus necesidades). Los jumpers Bend Radius Optronics están desarrollados en un sistema integral de fabricación para cables de fibra óptica, basados en el uso correcto de herramientas de alta precisión y equipos de medición de. Especificaciones Normas y Estándares. Telcordia GR-326, IEEE 802.3u/802.3x/802.3z/802.3j, IEC 60794, TIA/EIA - 568.B.3. Cubierta Exterior. Color. Multimodo: Naranja. Diámetro. 3mm ± 0.05mm. 2mm ± 0.05mm. 1.6mm ± 0.05mm. Espesor. 0.80mm ± 0.80mm. 0.60mm ± 0.05mm. 1.6mm ± 0.05mm. Temperatura. -20º C hasta los 85ºC. Fibra Óptica. Diámetro del núcleo. Monomodo: Amarillo. Fibra. Valor. 9/125 µm, 50/125 µm,. ± 0.70mm. 62.5/125 µm Diámetro de cladding. 125.0± 2.0 µm. Concentricidad del núcleo. ≤1.5 µm. Concentricidad del cladding. ≤1.0%. Longitudes de onda. Multimodo:. Valor máximo Fuente de luz recomendable. 14. www.. 850 nm. 1300 nm. Monomodo:. 1310 nm. 1550 nm. dB/Km. ≤ 0.03. Multimodo:. LED o VCSEL. Monomodo:. Láser. .com.mx. ≤ 0.02.

(15) 1. LC - LC / BEND RADIUS. JUMPERS DE FIBRA ÓPTICA. 2 Conector LC/PC Dúplex. MR. MR. Fibra Bend Radius . Tiene la capacidad de poder llevar su radio de curvatura 2 veces al diametro del mismo. MR. 2 Conector LC/PC Dúplex MR. MR. 4 2 Conectores. Multimodo Monomodo. 4. Sobre Conectores. Fibra Bend Radius. Conector. FC. ST. SC. LC. MU. Fijación. Tipo Rosca. Tipo bayoneta. Tipo Push-Pull. Tipo Plug. Tipo Push-Pull. Tipo Plug. MTRJ. Cuerpo. Metálico. Metálico. Plástico. Plástico. Plástico. Plástico. Mat. Férula. Cerámica. Cerámica. Cerámica. Cerámica. Cerámica. Plástica. Diámetro Férula. 2.5mm. 2.5mm. 2.5mm. 1.5mm. 1.5mm. Plástica. Terminado. PC/UPC/APC. PC/UPC. PC/UPC/APC. PC/UPC. PC/UPC. PC/PC. Tolerancias. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. de Férula. 126.0± 1µm MM. 126.0± 1µm MM. 126.0± 1µm MM. 126.0± 1µm MM. 126.0± 1µm MM. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.45 dB UPC. ≤0.45 dB UPC. Pérdida Inserción. ≤0.45 dB APC Pérdida Retorno. ≤0.45 dB UPC. ≤0.45 dB APC ≤0.45 dB UPC. ≤0.50 dB APC Temperatura de Operación Durabilidad. Color Bota. ≤0.20 dB PC. ≤0.45 dB UPC. ≤0.45 dB UPC. ≤0.50 dB APC. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. ± 1dB. ± 1dB. ± 1dB. ± 1dB. ± 1dB. ± 1dB. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. Negro PC. Negro PC. Beige PC. Blanca PC. Negro PC. Negro PC. Aqua 10G. Aqua 10G. Aqua 10G. Aqua 10G. Azul UPC. Amarillo UPC. Azul UPC. Blanca UPC. Verde APC. -40˚C a 85˚C. -40˚C a 85˚C. Azul UPC. Verde APC Consulte los números de parte en el Apéndice. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected] .mx. 15.

(16) MR. JUMPERS DE FIBRA ÓPTICA. Jumper Armado. Multimodo - Monomodo El tipo de jumper Armado Optronics es ideal para las aplicaciones industriales u hostiles por su construcción de armadura de acero dentro del revestimiento exterior, esta construcción lo hace bastante resistente a problemas de manipulación, presión o mordedura de roedores, donde los jumpers estándar de fibra óptica no pueden tener un buen rendimiento.. acopladores o equipos activos y pueden estar disponibles en longitudes estándares de 1, 2, 3, 5 y 10 mts. (Después de 10 mts. se maneja bajo pedido especial dependiendo de sus necesidades).. El jumper Armado Optronics presenta una gran calidad y efectividad en las conexiones por los elementos mecánicos contenidos en los diferentes tipos de conectores Optronics (ST, SC, LC, FC, etc.), y una construcción para soportar tensiones o manipulaciones en el cable.. Características. Estos jumpers Armados Optronics pueden ser tu mejor elección para los proyectos donde las aplicaciones o ambientes sean abrasivos para estos elementos pasivos en los enlaces de fibra óptica; con este tipo de jumper Optronics encontraras la durabilidad, protección y calidad que necesitas en tus enlaces de fibra óptica.. • Exceden los requerimientos de Telcordia GR-326.. • Fabricados conforme el estándar IEEE 802.3u y la norma IEC 60794, TIA/EIA - 568.B.3. • Puede ser fabricado en fibra óptica multimodo 50/125 µm y 62.5/125 o fibra óptica monomodo de 9/125 µm, en configuraciones simplex con diámetro de 3 mm. • Cuenta con una construcción de armadura de acero dentro. Estos Jumpers están desarrollados en un sistema integral de fabricación para cables de fibra óptica, basados en el uso correcto de herramientas de alta precisión y equipos de medición de vanguardia que optimizan la calidad en todos los ensambles del jumper esto permite en conjunto exceder todos los requerimientos de las normas TIA/EIA-568.B.3, Telcordia GR-326GR-326 y los estándares IEEE 802.3u/802.3x/802.3z/802.3j y.. del revestimiento exterior, para volverlo resistente a daños por dobleces extremos, presiones o mordedura a roedores. • Contiene elementos mecánicos que permiten una excelente alineación y acoplación entre los dispositivos ópticos, sin tener problemas de desconexión por vibraciones o manipulaciones.. Los jumpers Armados Optronics pueden tener varias configuraciones de acuerdo a sus necesidades de conexión entre diferentes tipos de. • Temperatura adecuada de operación -20°C hasta los 85°C.. Especificaciones Normas y Estándares Cubierta Exterior. Fibra Óptica. Telcordia GR-326, IEEE 802.3u/802.3x/802.3z/802.3j, IEC 60794, TIA/EIA - 568.B.3 Color. Multimodo: Gris. Diámetro. 3mm ± 0.05mm. Espesor. 0.80mm ± 0.80mm. Temperatura. -20º C hasta los 85ºC. Diámetro del núcleo. Monomodo: Azul. Fibra. Valor. 9/125 µm, 50/125 µm,. ± 0.70mm. 62.5/125 µm Diámetro de cladding. 125.0± 2.0 µm. Concentricidad del núcleo. ≤1.5 µm. Concentricidad del cladding. ≤1.0%. Longitudes de onda. Multimodo:. Valor máximo Fuente de luz recomendable. 850 nm. 1300 nm. Monomodo:. 1310 nm. 1550 nm. dB/Km. ≤ 0.03. Multimodo:. LED o VCSEL. Monomodo:. Láser. ≤ 0.02. Consulte los números de parte en el Apéndice. 16. www.. .com.mx.

(17) MR El jumper armado cuenta con doble armadura además de la resistencia mecánica que proporciona el kevlar®.. MR • • •. • •. Armadura tipo malla. Kevlar®. Anillo de crimpeo. Fibra. 2. 1 MR. Bota. Armadura en espiral. Armadura tipo malla MR. 8 Conectores. 3 Fibra. Multimodo Monomodo. 7. Sobre Conectores. 5. 4. 6. Kevlar®. Buffer. Recubrimiento. Conector. FC. ST. SC. LC. MU. Fijación. Tipo Rosca. Tipo bayoneta. Tipo Push-Pull. Tipo Plug. Tipo Push-Pull. Cuerpo. Metálico. Metálico. Plástico. Plástico. Plástico. Mat. Férula. Cerámica. Cerámica. Cerámica. Cerámica. Cerámica. Diámetro Férula. 2.5mm. 2.5mm. 2.5mm. 1.5mm. 1.5mm. Terminado. PC/UPC/APC. PC/UPC. PC/UPC/APC. PC/UPC. PC/UPC. Tolerancias. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. de Férula. 126.0± 1µm MM. 126.0± 1µm MM. 126.0± 1µm MM. 126.0± 1µm MM. 126.0± 1µm MM. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.45 dB UPC. ≤0.45 dB UPC. Pérdida Inserción. ≤0.45 dB APC Pérdida Retorno. ≤0.45 dB UPC. ≤0.45 dB APC ≤0.45 dB UPC. ≤0.50 dB APC Temperatura de Operación Durabilidad. Color Bota. -40˚C a 85˚C. ≤0.45 dB UPC ≤0.50 dB APC. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. ± 1dB. ± 1dB. ± 1dB. ± 1dB. ± 1dB. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. Negro PC. Negro PC. Beige PC. Blanca PC. Negro PC. Aqua 10G. Aqua 10G. Aqua 10G. Aqua 10G. Azul UPC. Amarillo UPC. Azul UPC. Blanca UPC. Verde APC. Azul UPC. Verde APC Consulte los números de parte en el Apéndice. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 17.

(18) MR. JUMPERS DE FIBRA ÓPTICA. Jumper Multimodo 10G. Simplex - Dúplex. El jumper Optronics multimodo 10G es un elemento que permite la transmisión de datos a un ancho de banda mayor que los jumpers convencionales, esto es por su tecnología de construcción en el núcleo de la fibra óptica, este núcleo cuenta con una pureza superior que las fibras ópticas multimodo normales proporcionando de esta manera el incremento del ancho de banda que se puede trasmitir.. materiales de fabricación donde la chaqueta exterior debe ser retardarte al fuego y la capacidad de auto-extinguirse previniendo que la llama viaje por el cable. Los jumpers Optronics multimodo 10G están fabricados según los requerimientos de las normas TIA/EIA-568.B.3, Telcordia GR-326 y los estándares IEEE 802.3u/802.3x/802.3z/802.3j y.. Este tipo de jumper Optronics tiene la capacidad de transmitir 10 gigas como ancho de banda a una distancia máxima de 550 mts lo cual permite ofrecer una alta calidad y un ancho de banda mejorado para soportar los protocolos de transmisión extra rápidos para las nuevas tecnologías de higth definition.. Características • Fabricados conforme el estándar IEEE 802.3u y la norma IEC 60794, TIA/EIA - 568.B.3. • Exceden los requerimientos de Telcordia GR-326. • Disponibles en cable interior Optronics color aqua con cubierta Riser. • Fibra Óptica multimodo de 50/125µm mejorada para trasmisión de 10 gigas. • Configuraciones simplex o dúplex con diámetros de 2mm. • Contiene elementos de protección para el uso rudo, así como de tracción para evitar daños innecesarios en la manipulación. • Son menos susceptible a pérdidas por micro curvaturas, ofrecen una baja pérdida de inserción y es inmune a interferencia eléctrica • Temperatura adecuada de operación -20°C hasta los 85°C.. El jumper Optronics multimodo 10G tienen una gran versatilidad por ser fabricado con elementos de protección para uso rudo, así como de tracción para evitar daños innecesarios en la manipulación de estos. Cuenta con elementos mecánicos contenidos en los diferentes tipos de conectores Optronics (ST, SC, LC, FC, etc.), estos permiten una fácil instalación y un ahorro de tiempo, los cuales podemos traducir en una gran calidad en la terminación de sus trabajos y evitar el uso de alguna herramienta adicional. El jumper Optronics multimodo cumple con las normas ANSI/TIA/EIA-568.B.3, esta se refiere a las propiedades químicas de los. Especificaciones Normas y Estándares. Telcordia GR-326, IEEE 802.3u/802.3x/802.3z/802.3j, IEC 60794, TIA/EIA - 568.B.3. Cubierta Exterior. Color. Multimodo 10 G: Aqua. Diámetro. 2mm ± 0.05mm. Espesor. 0.60mm ± 0.05mm. Temperatura. -20º C hasta los 85ºC. Fibra Óptica. Diámetro del núcleo. Fibra. Valor. 50/125 µm 10G. ± 0.70mm. Diámetro de cladding. 125.0± 2.0 µm. Concentricidad del núcleo. ≤1.5 µm. Concentricidad del cladding. ≤1.0%. Longitudes de onda. Multimodo:. 850 nm. 1300 nm. Valor máximo. dB/Km. ≤ 0.03. ≤ 0.02. Fuente de luz recomendable. Multimodo:. VCSEL Consulte los números de parte en el Apéndice. 18. www.. .com.mx.

(19) MR. 1. LC - LC Dúplex 10G 2 Conector LC Dúplex. MR. 2 Conector LC Dúplex 10G Los jumpers con fibra 10G son elementos capaces de soportar grandes transmisiones de información en tramos máximos de 550 metros, lo cual te permite intercomunicar centros de datos o backbones. Soporta portocolos de transmisión para las nuevas tecnologías de Higth Definition.. Sobre Conectores Conector. FC. ST. SC. LC. Fijación. Tipo Rosca. Tipo bayoneta. Tipo Push-Pull. Tipo Plug. Cuerpo. Metálico. Metálico. Plástico. Plástico. Mat. Férula. Cerámica. Cerámica. Cerámica. Cerámica. 2.5mm. 2.5mm. 2.5mm. 1.5mm. PC. PC. PC. PC. 126.0± 1µm. 126.0± 1µm. 126.0± 1µm. 126.0± 1µm. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. ± 1dB. ± 1dB. ± 1dB. ± 1dB. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. Aqua 10G. Aqua 10G. Aqua 10G. Aqua 10G. Diámetro Férula Terminado Tolerancias de Férula Pérdida Inserción Temperatura de Operación Durabilidad. Color Bota. Consulte los números de parte en el Apéndice. CABLE DÚPLEX FIBRA ÓPTICA BUFFER KEVLAR® JACKET. MR. MR. CABLE SiMPLEX FIBRA ÓPTICA BUFFER KEVLAR® JACKET. MR. MR. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 19.

(20) MR. JUMPERS DE FIBRA ÓPTICA. Jumper MPO. Multimodo - Monomodo MR. El jumper MPO de Optronics es el elemento ideal para mantener una mejor organización dentro de su site, diseñado para el manejo de 12 fibras contenidas en un solo cable y en un solo conector, capas de transmitir el 100% de información de 12 jumpers individuales. El jumper MPO normalmente cuenta con una fabricación de elementos de protección para uso rudo asi como de tracción para evitar daños innecesarios en la manipulación de este.. MR. Cuenta con recubrimientos de 900µm para cada hilo de fibra óptica y protecciones de kevlar permitiendo da la fibra grandes cargas de fuerza, el forro y jacket genera una excelente protección mecánica y máxima flexibilidad. Conector A. Conector B. Características • Portabilidad de 12 fibras en un solo cable. • Baja perdida de inserción y retorno. • Inmune a interferencia eléctrica. • Comunicación segura. • No produce picos de voltaje. • Transporta mayor información en menos espacio. • Es menos susceptible a perdidas por micro curvaturas. Diseño MR. • Conector: Macho (Con guías), Hembra (Sin guías) • Bota • Cable Ribbon • Tipo de fibra monomodo o multimodo. MR. Especificaciones Normas y Estándares. Telcordia GR-326, IEEE 802.3u/802.3x/802.3z/802.3j, IEC 60794, TIA/EIA - 568.B.3. Cubierta Exterior. Color. Multimodo: Naranja. Diámetro. 3mm ± 0.05mm. 2mm ± 0.05mm. Espesor. 0.80mm ± 0.80mm. 0.60mm ± 0.05mm. Temperatura. -20º C hasta los 85ºC. Fibra Óptica. Diámetro del núcleo. Fibra. Valor. 50/125 µm, 50/125 µm 10G. ± 0.70mm. 62.5/125 µm, 9/125 µm Diámetro de cladding. 125.0± 2.0 µm. Concentricidad del núcleo. ≤1.5 µm. Concentricidad del cladding. ≤1.0%. Longitudes de onda. Multimodo:. Valor máximo Fuente de luz recomendable. Multimodo:. LED o VCSEL. Monomodo:. Láser. 850 nm. 1300 nm. Monomodo:. 1310 nm. 1550 nm. dB/Km. ≤ 0.03. ≤ 0.02. Consulte los números de parte en el Apéndice. 20. www.. .com.mx.

(21) 3 Cable Ribbon. 2 MR. Conector LC. MR. 1 Conector MPO. 1. JUMPER MPO - FC / ST / SC / LC / MPO. MR. Cables fibra óptica. MR. Conector MPO. MR. Conectores. El nuevo jumper MPO diseñado para optimizar la organización del cableado y mejorar la distribución de señal dentro de los sistemas de distribución debido a que cuenta con la capacidad de contar con un solo conector tipo MPO al inicio, con capacidad de recibir hasta 12 fibras, al final se puede realizar la transición para volver a cada fibra individual, con. Sobre Conectores. Break - Out. El jumper MPO Optronics cumple con las norma UL 1666, esta se refiere a las propiedades químicas de los materiales de fabricación donde la chaqueta exterior debe ser retardarte al fuego y la capacidad de auto-extinguirse previniendo que la llama viaje por el cable.. MR. Break-Out. configuración LC, SC, ST, FC, etc. Cuenta con un sistema de fijación para conector MPO tipo Push Pull con guías para conector tipo macho y para conector MPO hembra no contiene guías de inserción, para los demás tipos de conectores cuentan con un sistema tipo Rosca, Bayoneta, Push-Pull y Plug según sea el caso.. Conector. FC. ST. SC. LC. MPO. Fijación. Tipo Rosca. Tipo bayoneta. Tipo Push-Pull. Tipo Plug. Tipo Plug. Cuerpo. Metálico. Metálico. Plástico. Plástico. Plástico. Mat. Férula. Cerámica. Cerámica. Cerámica. Cerámica. Plástica. Diámetro Férula. 2.5mm. 2.5mm. 2.5mm. 1.5mm. Plástica. Terminado. PC/UPC/APC. PC/UPC. PC/UPC/APC. PC/UPC. PC/UPC. Tolerancias. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. de Férula. 126.0± 1µm MM. 126.0± 1µm MM. 126.0± 1µm MM. 126.0± 1µm MM. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. Pérdida Inserción. ≤0.45 dB APC Pérdida Retorno. ≤0.45 dB UPC. ≤0.45 dB APC ≤0.45 dB UPC. ≤0.50 dB APC Temperatura de Operación Durabilidad. Color Bota. ≤0.45 dB UPC. ≤0.35 dB APC ≤0.45 dB UPC. ≤0.50 dB APC. ≤0.45 dB UPC ≤0.60 dB APC. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. ± 1dB. ± 1dB. ± 1dB. ± 1dB. ± 1dB. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. Negro PC. Negro PC. Beige PC. Blanca PC. Negro PC/UPC/APC. Aqua 10G. Aqua 10G. Aqua 10G. Aqua 10G. Azul UPC. Amarillo UPC. Azul UPC. Blanca UPC. Verde APC. Verde APC. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 21.

(22) PIGTAILS DE FIBRA ÓPTICA. Pigtails. Multimodo - Monomodo El pigtails Optronics, es un elemento pasivo de alta calidad que permitirá ahorrar tiempo en el inicio o final del enlace de fibra óptica, elaborado en laboratorio, garantiza un alto rendimiento en los enlaces de fibra óptica.. UPC o APC de acuerdo a sus necesidades. El pigtail Optronics tiene una construcción con fibra óptica con buffer apretado de 900µm. El pigtail Optronics se presenta de manera individual, en grupos de 6 piezas ó 12 piezas, los grupos vendrán configurados de acuerdo al código de colores TIA-598-A en el siguiente orden:. Los pigtails Optronics, contienen materiales de alta calidad y son ensamblados con la diversa gama de conectores Optronics ST, LC, FC, SC, etc. Esto permitirá el ahorro de tiempo, garantizando la calidad y eficiencia en el arreglo de los distribuidores de fibra óptica, por lo cual se evitará el proceso de conectorización de las fibra óptica provenientes del cable exterior o de distribución, donde normalmente se utilizan varias herramientas especializadas para la terminación de conectores, por lo contrario, utilizando los pigtails Optronics se evitará dicho procedimiento, ya que, únicamente tendrás que realizar una fusión entre las fibras ópticas del cable y los pigtails Optronics. De esta forma se obtendrá una calidad inigualable en la terminación del enlace, ahorra tiempo en la organización y administración de las fibras ópticas en los distribuidores ópticos.. 1-6: 7-12:. Azul, Naranja, Verde, Marrón, Gris, Blanco. Rojo, Negro, Amarillo, Morado, Rosa, Aqua.. Los Pigtails Optronics están desarrollados en un sistema integral de fabricación basados en el uso correcto de herramientas de alta precisión y equipos de medición de vanguardia que optimizan la calidad en todos los ensambles del pigtails, esto permite en conjunto exceder todos los requerimientos de los estándares IEEE 802.3u/802.3x/802.3z/802.3j, IEC 60793-1-49, IEC 60793-1-49, IEC 60793-3: 2001.. Optronics fabrica los pigtails utilizando la gran diversidad de conectores Optronics, dependiendo de su proyecto como pueden ser SC, ST, LC, FC, etc., las terminaciones de los conectores podrán ser PC,. Especificaciones Normas y Estándares. IEEE 802.3u/802.3x/802.3z/802.3j, IEC 60793-1-49, IEC 60793-1-49, IEC 60793-3: 2001.. Cubierta ajustada. Cubierta ajustada. 900 µm. Tipo. Simplex. Fibra Óptica. Diámetro del núcleo. Fibra. Valor. 50/125µm, 50/125µm10G. ±0.07µm. 62.5/125µm, 9/125µm Diámetro de cladding. 125.0 ± 2.0µm. Concentricidad del núcleo. ≤1.5µm. Concentricidad del cladding. ≤1.0%. Longitud de onda. Multimodo. Valor máx. dB/Km Fuente de luz recomendable. Multimodo. Led o VCSEL. Monomodo. Laser. Ancho de banda. 62.5/125µm. 160MHz/km a 850nm. 50/125µm. 500MHz/km a 850nm. 50/125µm 10G. 2000MHz/km a 850nm. 850nm. 1300nm. Monomodo. 1310nm. 1550nm. ≤0.03. ≤0.02. 500MHz/km a 1300nm. 500MHz/km a 1300nm. 500MHz/km a 1300nm 9/125µm. Mas de 20GHz (depende del fabricante) Consulte los números de parte en el Apéndice. 22. www.. .com.mx.

(23) MR. SC MM 10G PC. MR. SC SM APC SC SM UPC. MR. FC SM APC MR. ST SM UPC FC SM UPC LC SM UPC MR. SC MM PC. MR. FC MM PC. ST MM PC. Pigtails / distribuidor 4U Los pigtails facilitan la transición de planta interna a externa por medio de un empalme por fusión.. LC MM PC LC MM 10G PC. Sobre Conectores Conector. FC. ST. SC. LC. Fijación. Tipo Rosca. Tipo bayoneta. Tipo Push-Pull. Tipo Plug. Cuerpo. Metálico. Metálico. Plástico. Plástico. Mat. Férula. Cerámica. Cerámica. Cerámica. Cerámica. 2.5mm. 2.5mm. 2.5mm. 1.5mm. Diámetro Férula Terminado. PC/UPC/APC. PC/UPC. PC/UPC. PC/UPC. Tolerancias. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. 125.0± 1µm SM. de Férula. 126.0± 1µm MM. 126.0± 1µm MM. 126.0± 1µm MM. 126.0± 1µm MM. Pérdida Inserción. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.20 dB PC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.30 dB UPC. ≤0.45 dB APC Pérdida Retorno. ≤0.45 dB PC. ≤0.45 dB APC ≤0.45 dB PC. ≤0.50 dB APC Temperatura de Operación Durabilidad. Color Bota. ≤0.45 dB PC. ≤0.45 dB PC. ≤0.50 dB APC. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. -40˚C a 85˚C. ± 1dB. ± 1dB. ± 1dB. ± 1dB. 500 Inserciones. 500 Inserciones. 500 Inserciones. 500 Inserciones. Negro PC. Negro PC. Beige PC. Blanca PC. Aqua 10G. Aqua 10G. Aqua 10G. Aqua 10G. Azul UPC. Amarillo UPC. Azul UPC. Blanca UPC. Verde APC. Verde APC. Consulte los números de parte en el Apéndice. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 23.

(24) CONECTORES DE FIBRA OPTICA. Conector SC. MR. Multimodo - Monomodo Los conectores SC de Optronics, tienen un diseño versátil que permite alinear el conector de manera sencilla al acoplador. Su mecanismo de acoplación tipo “Push Pull” lo asegura al acoplador de manera sencilla. Su diseño nos ayuda a reducir el espacio en las conexiones, permitiendo conexiones sin discontinuidad óptica, tienen la facilidad de conectar o desconectar fácilmente.. MR. Los conectores SC de Optronics, son fabricados de acuerdo con los requerimientos de las normas ANSI/TIA/EIA y Telcordia. El conector cuenta con férulas de cerámica de alta precisión anti rotación y resistentes a la corrosión. El cuerpo del conector se adapta a los estándares de color según la aplicación, ofreciendo una mejor alineación y previniendo movimientos. Los conectores Optronics están disponibles en simplex o dúplex y para configuraciones monomodo y multimodo, pueden tener un terminado en PC, UPC o APC.. Diseño. MR. PIEZA DE UNIÓN. Especificaciones Normas Material. Cuerpo. Férula. Pulido Pérdida de inserción Pérdida de retorno Durabilidad Bota. Telcordia, ANSI/TIA/EIA Cuerpo Plástico Férula Cerámica de zirconia Bota Plástico Fabricado en plástico resistente, férula de 2.5mm, sistema de fijación tipo Push-Pull. Multimodo Beige Monomodo Azul APC Verde Material Cerámica de zirconia Diámetro exterior 2.5mm Orificio interno multimodo127µm monomodo125.5µm PC-UPC-APC Monomodo <0.1dB Multimodo <0.1dB Monomodo ≥55dB APC ≥70dB Monomodo <0.2dB típico 500 acoplamientos Multimodo <0.1dB típico 1000 acoplamientos Fabricado de PVC para cable de 3mm, 2mm y 900µm Multimodo Beige Monomodo Azul APC Verde. MR. Características Acabado en plástico resistente. Su diseño previene el deslizamiento. Baja pérdida de inserción y de retorno. Construcción en una sola pieza. Férula de cerámica de 2.5mm. Alta precisión, anti rotación y cuerpo resistente de la corrosión. Housing y clip con clasificación UL-94-V-0 Componentes de acuerdo al código según la aplicación.. Consulte los números de parte en el Apéndice. 24. www.. .com.mx. MR. MR. Férula Cuerpo Sistema de fijación Bota Housing.

(25) CONECTORES DE FIBRA OPTICA. Conector LC Multimodo - Monomodo. MR. MR. Optronics ofrece conectores de simple terminación, instalación y de fácil mantenimiento para su red óptica. Los conectores LC, tienen un diseño versátil que permite alinear el conector de manera sencilla al acoplador en altas densidades. Su mecanismo de acoplación tipo “Plug” se asegura al acoplador de manera rápida.. MR. El conector es diseñado con férula de 1.25mm y cuerpo de plástico resistente. El cuerpo del conector sujeta la férula, ofreciendo una mejor alineación y previniendo movimientos. Las férulas son fabricadas en cerámica de zirconia de alta precisión, ofreciendo una excelente alineación entre dos fibras y pueden tener un terminado en PC o UPC. Diseño. MR. MR. Férula Cuerpo Sistema de fijación Bota. PIEZA DE UNIÓN. MR. Especificaciones Normas Material. Cuerpo. Características Fabricado con los requerimientos de las normas: Telcordia y ANSI/TIA/EIA. Sistema de acoplación tipo “Plug”. Posee una férula de cerámica de alta precisión. Acabado en plástico resistente. Ofrece baja pérdida de inserción y retorno. Ideal para un terminado PC o UPC. Su diseño previene el deslizamiento y desconexiones.. Férula. Pulido Pérdida de inserción Pérdida de retorno Durabilidad Bota. Temperatura. Telcordia, ANSI/TIA/EIA Cuerpo Plástico resistente Férula Cerámica de zirconia Bota PVC flexible Plástico resistente, férula de 1.25mm y sistema de fijación tipo “Plug”. Multimodo Beige Monomodo Azul 10 G Aqua Material Cerámica de zirconia Diámetro exterior 1.25mm Orificio interno multimodo127µm monomodo125.5µm PC-UPC Monomodo <0.1dB Multimodo <0.1dB Monomodo ≥55dB APC ≥70dB Monomodo <0.2dB típico 500 acoplamientos Multimodo <0.1dB típico 1000 acoplamientos Fabricado de PVC para cable de 3mm, 2mm y 900µm Multimodo Blanco - Aqua Monomodo Blanco -40°C a 75°C Consulte los números de parte en el Apéndice. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 25.

(26) MR. CONECTORES DE FIBRA ÓPTICA. Conector FC Multimodo - Monomodo. MR. Optronics ofrece conectores FC de simple instalación y de fácil mantenimiento en las redes. Su diseño nos ayuda a reducir el espacio en las conexiones, permitiendo conexiones sin discontinuidad óptica, tienen la facilidad de conectar o desconectar fácilmente. El conector FC se puede ensamblar en cualquier diámetro de cable (1.6mm, 2mm y 3mm).. MR MR. El conector FC, cuenta con un mecanismo de fijación de tipo mecánico, por medio de rosca y guía de inserción. Este diseño previene el desalineamiento rotatorio. Son fabricados de acuerdo con los requerimientos de la norma Telcordia. El conector FC tiene un acabado de metal lo cual lo hace más resistente, ideal para pulidos en acabado PC, UPC o APC. Están diseñados con férulas de cerámica de alta precisión anti rotación y resistentes a la corrosión, excelente para tener una alineación entre dos fibras, se adaptan a los estándares de color.. Diseño Férula Cuerpo Sistema de fijación Bota. SISTEMA DE ROSCA Especificaciones Normas Material. Férula. Pulido Pérdida de inserción Pérdida de retorno Durabilidad Bota. Datos adicionales. MR. Cuerpo. MR. Telcordia, ANSI/TIA/EIA Cuerpo Metálico resistente a la corrosión Férula Cerámica de zirconia Bota PVC flexible Metálico resistente a la corrosión, férula de 2.5mm, sistema de fijación mecánico Material Cerámica de zirconia Diámetro exterior 2.5mm Orificio interno multimodo127µm monomodo125.5µm PC-UPC-APC Monomodo <0.1dB Multimodo <0.1dB Monomodo UPC ≥55dB APC ≥50dB Monomodo <0.2dB típico 500 acoplamientos Multimodo <0.1dB típico 1000 acoplamientos Fabricado de PVC para cable de 3mm, 2mm y 900µm Multimodo Negro Monomodo Azul Monomodo APC Verde Temperatura -40°C a 75°C Humedad 5% a 90%. Características Sistema de acoplación tipo Rosca. Posee férula 2.5mm de cerámica de alta precisión. Ofrece baja pérdida de inserción y de retorno. Conformidad con las especificaciones de Telcordia, ANSI/TIA/EIA, IEC. Construcción en una sola pieza. Cuerpo resistente de la corrosión (latón plateado níquel).. Consulte los números de parte en el Apéndice. 26. www.. .com.mx.

(27) MR. CONECTORES DE FIBRA ÓPTICA. Conector ST MR. Multimodo - Monomodo MR MR. Para la terminación de una fibra óptica, es necesario usar conectores, Optronics ofrece conectores ST de simple instalación y fácil mantenimiento en las redes ópticas. Los conectores ST tienen un diseño tipo bayoneta que permite alinear el conector de manera sencilla al acoplador. Su mecanismo de acoplación tipo “bayoneta” (empuja y gira) asegura que el conector no tenga deslizamientos y desconexiones. Diseño. Los conectores ST de Optronics, son fabricados de acuerdo con los requerimientos de las normas ANSI/TIA/EIA 568.B.3 y Telcordia. El conector es diseñado con férula de 2.5mm y cuerpo metálico resistente a la corrosión.. Férula Cuerpo Sistema de fijación Bota. El cuerpo del conector sujeta la férula, ofreciendo una mejor alineación y previniendo movimientos rotatorios. Las férulas son fabricadas en cerámica de zirconia de alta precisión, ofreciendo una excelente alineación entre dos fibras y pueden tener un terminado en PC o UPC.. MR. MR. MR. SISTEMA DE FIJACIÓN TIPO BAYONETA MR. Especificaciones Normas Material. Cuerpo Férula. Características Fabricado con los requerimientos de las normas Telcordia y ANSI/TIA/EIA. Acabado en metal resistente a la corrosión. Ofrece baja pérdida de inserción y de retorno. Ideal para un terminado PC o UPC. Conector de proceso epóxico. Alineación de la alta precisión.. Pulido Pérdida de inserción Pérdida de retorno Durabilidad Bota. Datos adicionales. Telcordia, ANSI/TIA/EIA Cuerpo Metálico Férula Cerámica de zirconia Bota PVC flexible Metálico resistente a la corrosión, férula de 2.5mm, sistema de fijación mecánico Material Cerámica de zirconia Diámetro exterior 2.5mm Orificio interno multimodo127µm monomodo125.5µm PC-UPC Monomodo <0.1dB Multimodo <0.1dB Monomodo ≥55dB Monomodo <0.2dB típico 500 acoplamientos Multimodo <0.1dB típico 1000 acoplamientos Fabricado de PVC para cable de 3mm, 2mm y 900µm Multimodo Negro/Rojo Monomodo Amarillo Temperatura Humedad. -40°C a 75°C 5% a 90% Consulte los números de parte en el Apéndice. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 27.

(28) CONECTORES DE FIBRA ÓPTICA. Conector MU. MR. Multimodo - Monomodo. MR. MR. Optronics ofrece conectores de simple terminación, instalación y de fácil mantenimiento para su red óptica. Los conectores MU, tienen un diseño versátil que permite alinear el conector de manera sencilla al acoplador en altas densidades. Su mecanismo de acoplación tipo “Push Pul” se asegura al acoplador de manera rápida. El conector es diseñado con férula de 1.25mm y cuerpo de plástico resistente. El cuerpo del conector sujeta la férula, ofreciendo una mejor alineación y previniendo movimientos. Las férulas son fabricadas en cerámica de zirconia de alta precisión, ofreciendo una excelente alineación entre dos fibras y pueden tener un terminado en PC o UPC.. Diseño. SISTEMA DE FIJACIÓN TIPO “PUSH PULL”. SISTEMA DE FIJACIÓN TIPO BAYONETA. Especificaciones Normas Material. Cuerpo Férula. Pulido recomendado Pérdida de inserción Pérdida de retorno Durabilidad Bota. Datos adicionales. MR. Telcordia, ANSI/TIA/EIA Cuerpo Plástico Férula Cerámica de zirconia Bota Plástico Plástico resistente, férula de 1.25mm y sistema de fijación Push-Pull. Material Cerámica de zirconia Diámetro exterior 1.25mm Orificio interno multimodo 127µm Orificio interno monomodo 125.5µm PC - UPC Multimodo <0.1dB Monomodo <0.1dB Monomodo ≥55dB Multimodo <0.1dB típico, 1000 acoplamientos Monomodo <0.2dB típico, 500 acoplamientos Fabricado de PVC en 3mm, 2mm y 900µm. Multimodo Blanco Monomodo Azul Temperatura -40°C a 75°C Humedad 5% a 90%. Características Fabricado con los requerimientos de las normas: Telcordia y ANSI/TIA/EIA. Sistema de acoplación tipo “Push Pull”. Posee una férula de cerámica de alta precisión de 1.25m. Acabado en plástico resistente. Ofrece baja pérdida de inserción y de retorno. Ideal para un terminado PC o UPC. Su diseño previene el deslizamiento y desconexiones.. Consulte los números de parte en el Apéndice. 28. MR. MR. Férula Cuerpo Bota Housing. www.. .com.mx.

(29) MR. CONECTORES DE FIBRA ÓPTICA. Conector MTRJ MR. Multimodo - Monomodo Los conectores MTRJ de Optronics son versátiles, su diseño nos ayuda a reducir el espacio en las conexiones, permitiendo conexiones sin discontinuidad óptica, tienen la facilidad de conectar o desconectar fácilmente. En los conectores MT-RJ se utilizan dos fibras dentro de un mismo conector, con componentes plásticos clasificado UL-94-V-0, lo cual lo hace retardante al fuego. Los conectores se alinean de manera sencilla y se asegura en el acoplador para evitar desconexiones. Su sistema de fijación es de tipo “Plug” y su diseño hace que sea un conector ideal para aplicaciones en dúplex.. Diseño. Los conectores MTRJ de Optronics, son fabricados de acuerdo con los requerimientos de las normas ANSI/TIA/EIA-568.B.3 y Telcordia. El conector es diseñado con férula de alta precisión y cuerpo de plástico resistente. El cuerpo del conector sujeta la fibra, ofreciendo una mejor alineación y previniendo movimientos. Pueden tener un terminado en PC.. MR. MR. Cuerpo Sistema de fijación Bota Férula. SISTEMA DE FIJACIÓN TIPO “PLUG”. MR. Especificaciones Características Fabricado con los requerimientos de las normas Telcordia y ANSI/TIA/EIA. Sistema de acoplación tipo “Plug”. Ofrecen baja pérdida de inserción y de retorno. Pernos de guía de alta precisión para la alineación exacta.. Normas Material Cuerpo Pulido Pérdida de inserción Durabilidad Bota Datos adicionales. Telcordia, ANSI/TIA/EIA Cuerpo Plástico resistente Bota Plástico Fabricado en plástico resistente en color negro, sistema de fijación de tipo “Plug.” PC Multimodo <0.1dB Multimodo <0.1dB típico 1000 acoplamientos Fabricado de PVC para cable de 2mm Multimodo Negro Temperatura -40°C a 75°C Humedad 5% a 90% Consulte los números de parte en el Apéndice. Av. Peñuelas No. 5 Int. 19, Fracc. Ind. San Pedrito Peñuelas, Querétaro, Qro. Méx. CP 76148 Tel: (442) 3 09 47 49 - 01800 134 27 24 [email protected]. 29.
