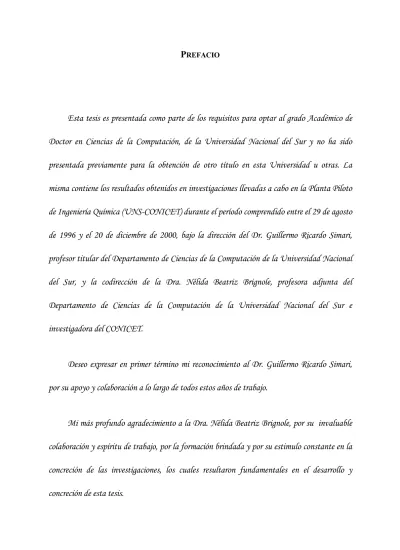

Esta tesis es presentada como parte de los requisitos para optar al grado Académico de
Doctor en Ciencias de la Computación, de la Universidad Nacional del Sur y no ha sido
presentada previamente para la obtención de otro título en esta Universidad u otras. La
misma contiene los resultados obtenidos en investigaciones llevadas a cabo en la Planta Piloto
de Ingeniería Química (UNS-CONICET) durante el período comprendido entre el 29 de agosto
de 1996 y el 20 de diciembre de 2000, bajo la dirección del Dr. Guillermo Ricardo Simari,
profesor titular del Departamento de Ciencias de la Computación de la Universidad Nacional
del Sur, y la codirección de la Dra. Nélida Beatriz Brignole, profesora adjunta del
Departamento de Ciencias de la Computación de la Universidad Nacional del Sur e
investigadora del CONICET.
Deseo expresar en primer término mi reconocimiento al Dr. Guillermo Ricardo Simari,
por su apoyo y colaboración a lo largo de todos estos años de trabajo.
Mi más profundo agradecimiento a la Dra. Nélida Beatriz Brignole, por su invaluable
colaboración y espíritu de trabajo, por la formación brindada y por su estimulo constante en la
concreción de las investigaciones, los cuales resultaron fundamentales en el desarrollo y
Ingeniería Química y al Departamento de Ciencias de la Computación, mi agradecimiento por
haberme facilitado los medios para realizar esta tarea.
Mi especial reconocimiento a la Dra. Mabel Cristina Sánchez, por su valiosa
colaboración sin la cual habría resultado imposible llevar adelante estas investigaciones.
A mi amigo y colega Lic. Gustavo Esteban Vazquez, cuya amistad y ayuda resultó
fundamental a lo largo de estos años de trabajo en el PLAPIQUI.
A la Ing. Susana Espinoza y al Ing. Anibal Blanco, quienes con su constante apoyo y
camaradería crearon un ámbito de trabajo excepcional.
Y por último, quiero expresar mi mayor gratitud a mis padres, quienes con su afecto y
aliento hicieron posible que concretará esta tesis. A ellos mi mayor agradecimiento por todo el
cariño y apoyo brindado.
Ignacio
Ponzoni
El objetivo de esta tesis ha sido diseñar nuevos algoritmos en el campo del análisis de observabilidad de procesos industriales empleando teoría de grafos y conceptos avanzados de ciencias de la computación. Como resultado de estas investigaciones se ha logrado el desarrollo de técnicas robustas y eficientes especialmente diseñadas para la clasificación de variables no medidas en procesos industriales con modelos matemáticos fuertemente no lineales.
Mediante el empleo de los nuevos algoritmos propuestos en esta tesis ahora es posible el tratamiento en forma precisa y eficiente de problemas que no podían ser resueltos por los métodos de observabilidad clásicos, o que requerían una estricta simplificación de su modelo matemático para que estas técnicas pudieran ser aplicadas.
Los métodos desarrollados se basan fundamentalmente en la permutación de la matriz de ocurrencia correspondiente al sistema de ecuaciones que modela la planta. Estos reordenamientos estructurales emplean técnicas de descomposición de grafos, digrafos, bigrafos e hipergrafos. Todas las técnicas desarrolladas lograron un muy buen desempeño, respecto de las metodologías existentes, al ser empleadas en la clasificación de variables no medidas de modelos matemáticos complejos correspondientes a problemas industriales reales.
