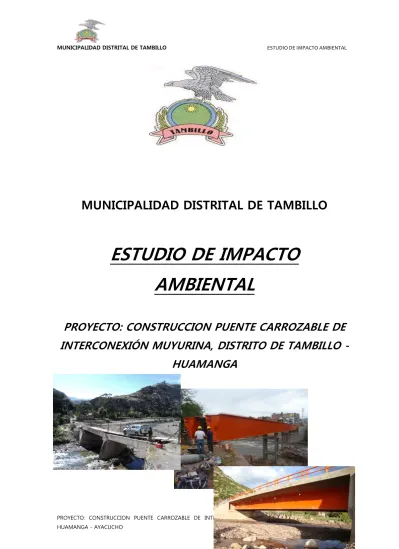

MUNICIPALIDAD DISTRITAL DE TAMBILLO ESTUDIO DE IMPACTO AMBIENTAL

PROYECTO: CONSTRUCCION PUENTE CARROZABLE DE INTERCONEXIÓN MUYURINA, DISTRITO DE TAMBILLO - HUAMANGA - AYACUCHO

MUNICIPALIDAD DISTRITAL DE TAMBILLO

ESTUDIO DE IMPACTO

AMBIENTAL

PROYECTO: CONSTRUCCION PUENTE CARROZABLE DE

INTERCONEXIÓN MUYURINA, DISTRITO DE TAMBILLO -

(2)

UBICACIÓN:

DEPARTAMENTO :AYACUCHO PROVINCIA :HUAMANGA

DISTRITOS :TAMBILLO Y ACOSVINCHOS

ESPECIALISTA AMBIENTAL: ING. TEODORO MANUEL HUAMANCUSI QUISPE

AYACUCHO, JULIO DEL 2011

ESTUDIO DE IMPACTO AMBIENTAL

PROYECTO: CONSTRUCCION PUENTE CARROZABLE DE

INTERCONEXIÓN MUYURINA, DISTRITO DE TAMBILLO -

HUAMANGA

1.0 ASPECTOS GENERALES

1.1 INTRODUCCIÓN

El presente proyecto es una obra que consistirá en la demolición del Puente Muyurina que a consecuencia de las fuertes precipitaciones producidas en el presente año, colapso; por lo que este puente será reemplazado por uno nuevo de 38 m. de luz y constituye la alternativa de solución al problema de Interconexión vial entre los distritos de Tambillo, Acosvinchos, Ayacucho y los lugares turísticos de la zona de Muyurina y el Valle de Niño Yucaes. Además dicha vía también es de interconexión vial alterna hacia el Camino Departamental que va hacia las provincias de La Mar, Huanta y la Selva de Ayacucho, el cual permitía la reducción de tiempo de viaje en 20 a 30 minutos por dicha vía.

(3)

PROYECTO: CONSTRUCCION PUENTE CARROZABLE DE INTERCONEXIÓN MUYURINA, DISTRITO DE TAMBILLO - HUAMANGA - AYACUCHO 1.2 DEL PROYECTO 1.2.1 UBICACIÓN LOCALIZACIÓN DEPARTAMENTO : AYACUCHO PROVINCIA : HUAMANGA

DISTRITOS : TAMBILLO Y ACOSVINCHOS

El proyecto materia del presente estudio se ubica geográficamente al norte de la ciudad de Ayacucho a 8.00 Km de distancia vía carretera asfaltada en el Valle de Muyurina.

(4)

1.3 DEL ESTUDIO DE IMPACTO AMBIENTAL

1.3.1 ALCANCES DEL ESTUDIO DE IMPACTO AMBIENTAL SEMIDETALLADO (EIA-SD)

El alcance técnico del presente EIA-sd ha considerado la recopilación de información de

campo de los componentes físicos y biológicos que determinan las condiciones actuales del

medio natural, así como, de las condiciones sociales y económicas pre-operacionales

existentes en el área previa al proyecto. Asimismo, se describen las actividades del proyecto

que comprende el proceso constructivo desde su inicio hasta el cierre del mismo.

El análisis de los impactos ambientales y sociales, el plan de manejo ambiental (PMA) y el

plan de contingencias se formularon sobre la base de la información obtenida del proyecto y

de las condiciones determinadas en la línea base del ámbito de estudio. En el análisis

ambiental se tuvieron en cuenta las principales actividades del proyecto y su posible grado de

afectación sobre su entorno.

1.3.2 OBJETIVOS

a) Objetivo General

El objetivo del Estudio de Impacto Ambiental es identificar y evaluar los impactos ambientales potenciales positivos y negativos que pueden ocurrir por la construcción del puente, y sobre esta base proponer medidas adecuadas para prevenir, mitigar o corregir impactos negativos, así como para fortalecer los impactos positivos; logrando de esta manera que la construcción y funcionamiento de esta obra se realice en armonía con la conservación del ambiente.

b) Objetivos Específicos

 Identificar las acciones del Proyecto con potencial de generación de impactos ambientales.

 Realizar el diagnóstico ambiental preoperacional del área de influencia del proyecto.

 Identificar, evaluar e interpretar los impactos ambientales potenciales, cuya ocurrencia tendría lugar durante las diferentes etapas del proyecto.

 Proponer medidas adecuadas que permitan prevenir, mitigar o corregir los efectos adversos significativos, así como fortalecer los impactos positivos.

(5)

1.3.3 METODOLOGÍA

Se utilizará metodologías basadas en la comparación de escenarios a corto, mediano y largo plazo; es decir, se han tomado las previsiones de análisis para las etapas definidas para el estudio del proyecto, desarrollado bajo una concepción integral y discreto, que permite identificar los impactos ambientales desde un análisis general a uno específico.

En ese sentido para la identificación de los impactos ambientales, se ha optado por tablas de interacción, y para su correspondiente evaluación se han utilizado matrices de proyectos lineales, según la temática generada en la línea base.

Todo ello converge a que la aplicación metodológica sugiere por una parte, los sistemas ecológicos naturales y por otra parte, las acciones del proyecto en sí, de tal manera que se puedan evaluar las interacciones que se producen entre ambos, a fin de tener una idea real del comportamiento de todo el ecosistema.

Para llevar a cabo el EIA, se ha considerado la siguiente secuencia de actividades: a. Enumerar y señalar específicamente todas aquellas normas, leyes y

reglamentos inherentes a la preservación y manejo de los recursos naturales.

b. Descripción del proyecto.

c. Evaluar la línea base socio ambiental, en donde se caracterizan los componentes abióticos, bióticos, socioeconómicos y culturales.

d. Identificación y evaluación de los impactos negativos y positivos, directos e indirectos y/o acumulativos.

e. Elaborar un Plan de Manejo Ambiental (PMA), constituidos por programas de mitigación, monitoreo, contingencias, de cierre y abandono.

1.4 MARCO LEGAL

En este capítulo se hace un breve análisis y comentario de las normas generales que tienen como objetivo principal, ordenar las actividades económicas dentro del marco de la conservación ambiental, así como promover y regular el aprovechamiento sostenible de los recursos naturales renovables y no renovables.

 Constitución Política del Perú: Los logros normativos en el ámbito ambiental en nuestro medio se inician formalmente con la Constitución Política del Perú de 1979, la cual en su artículo 123 establece: “Todos tienen el derecho de habitar un ambiente saludable, ecológicamente equilibrado y adecuado para el desarrollo de la vida y la preservación del paisaje y la naturaleza. Es obligación del Estado prevenir y controlar la contaminación ambiental”. Aspecto que se ratifica en la Constitución Política de 1993.

(6)

 Código Civil: Este Decreto Legislativo Nº 635 de 1984, precisa las condiciones procesales para el ejercicio de las acciones civiles en defensa del medio ambiente.

 Código Penal - Delitos contra la Ecología: El Nuevo Código Penal establecido por Decreto Legislativo Nº 635 de 1991, considera al medio ambiente como un bien jurídico de carácter socioeconómico, en el sentido de que abarca todas las condiciones necesarias para el desarrollo de la persona en sus aspectos biológicos, psíquicos, sociales y económicos.

 Ley Marco para el Crecimiento de la Inversión Privada: Art. 50º, 51º, 52º. Los Artículos Nº 51º y 52º citados, de la Ley en referencia, fueron modificados por la Ley de Evaluación de Impacto Ambiental para Obras y Actividades, que se describe más adelante.

 Ley de Recursos Hídricos Nº 29338

Artículo I.- Contenido

La presente Ley regula el uso y gestión de los recursos hídricos. Comprende el agua superficial, subterránea, continental y los bienes asociados a esta. Se extiende al agua marítima y atmosférica en lo que resulte aplicable.

Artículo II.- Finalidad

La presente Ley tiene por finalidad regular el uso y gestión integrada del agua, la actuación del Estado y los particulares en dicha gestión, así como en los bienes asociados a esta.

Artículo III.- Principios

Los principios que rigen el uso y gestión integrada de los recursos hídricos son: 1. Principio de valoración del agua y de gestión integrada del agua

2. Principio de prioridad en el acceso al agua

3. Principio de participación de la población y cultura del agua 4. Principio de seguridad jurídica.

5. Principio de respeto de los usos del agua por las comunidades campesinas y comunidades nativas

6. Principio de sostenibilidad

7. Principio de descentralización de la gestión pública del agua y de autoridad única 8. Principio precautorio

9. Principio de eficiencia

10. Principio de gestión integrada participativa por cuenca hidrográfica 11. Principio de tutela jurídica

 Ley de Evaluación de Impacto Ambiental para Obras y Actividades: Ley Nº 26786, del 13-05-1997. Establece que los Ministerios deberán comunicar al Consejo Nacional del Ambiente (CONAM) las regulaciones al respecto. Esta Ley no modifica las atribuciones sectoriales en cuanto a las autoridades ambientales competentes.

 Ley del Sistema Nacional de Evaluación del Impacto Ambiental: Ley N° 27446, del 23-04- 2001. Este dispositivo legal establece un sistema único y coordinado de identificación, prevención, supervisión, control y corrección anticipada de los impactos ambientales negativos derivados de las acciones humanas expresadas a través de los proyectos de inversión.

 Ley Marco del Sistema Nacional de Gestión Ambiental: Esta Ley Nº 28245 del 08-07-2004, tiene por objetivo asegurar el eficaz cumplimiento de los objetivos ambientales de las entidades públicas, y fortalecer los mecanismos de transectorialidad en la gestión ambiental, rol que le corresponde al Consejo Nacional del Ambiente-CONAM y a las autoridades nacionales, regionales y locales. Establece los instrumentos de la gestión y planificación ambiental.

(7)

 Reglamento de la Ley Nº 28245, Ley Marco del Sistema Nacional de Gestión

Ambiental: Se aprobó mediante Decreto Supremo Nº 008-2005-PCM el 28.01.2005, el

que se constituye sobre la base de las instituciones estatales, órganos y oficinas de los distintos ministerios, organismos públicos descentralizados e instituciones públicas a nivel nacional. Regional y local que ejerzan competencias, atribuciones y funciones en materia de ambiente y recursos naturales. Los Sistemas Regionales y Locales de Gestión Ambiental forman parte del SNGA, el cual cuenta con la participación del sector privado y la sociedad civil.

 Aprobación del Decreto Legislativo N° 1013, con fecha 13 de mayo de 2008, con el cual se Aprueba la Ley de Creación, Organización y Funciones del Ministerio del Ambiente, que tiene como objetivo principal la conservación del ambiente y asegure un uso sostenible y responsable, la diversidad biológica, las áreas naturales protegidas y el desarrollo de la Amazonía; y promover la participación ciudadana, incorporar los principios de desarrollo sostenible en las políticas y programas nacionales, entre los principales objetivos. Se establece su ámbito de competencia, funciones, organización, coordinación y articulación interinstitucional, así como su régimen económico y financiero.

 Ley que facilita la ejecución de obras públicas viales: Ley Nº 27628 del 09-01-2002. Regula la adquisición de inmuebles afectados por trazos de vías públicas mediante trato directo o expropiación y para los casos de concesión de infraestructura vial, se faculta a las concesiones efectuar el trazo directo para la adquisición de los inmuebles. La ley dispone que la adquisición de inmuebles afectados por trazos de vías públicas y por concesión de infraestructura pública vial, se realizará por trato directo entre la entidad ejecutora y los propietarios, o conforme al procedimiento establecido en la Ley General de Expropiaciones. El valor de tasación de los inmuebles será fijado por el Consejo Nacional de Tasaciones – CONATA.

 Ley General del Ambiente: Ley N° 28611 del 13-10-2005.

 Ley Orgánica de Aprovechamiento de los Recursos Naturales: Ley Nº 26821, del 26-06-97.

 Ley de la Conservación de la Diversidad Biológica: Esta Ley Nº 26839 del 16-07-1997

 Calidad de Aire: Límites Máximos Permisibles y Estándares de Calidad Ambiental

(D.S. N° 074-2 001-PCM, DEL 24.06.01).

 Ley Forestal y de Fauna Silvestre: La Ley Nº 27308,

 Ley de Áreas Naturales Protegidas: Esta Ley Nº 26834 del 04.05.1997.

 Ley General de Residuos Sólidos: Ley N° 27314, del 21-07-2000

 Ley que Regula El Transporte De Materiales y Residuos Peligrosos: La Ley Nº 28256 del 18-06-2004.

 Ley Orgánica de Gobiernos Regionales: Ley Nº 27867 del 18-11-2002.

 Ley Orgánica de Municipalidades: Ley N° 27972, del 06-05-2003.

 Dirección General de Asuntos Socio-ambientales

El D.S. Nº 041-2002-MTC, del 22 de agosto del 2002, Reglamento de Organización y Funciones del Ministerio de Transportes y Comunicaciones, crea la Dirección General de Asuntos Socio-ambientales. En su Artículo 73º establece que la Dirección General de Asuntos Socio-ambientales se encarga de velar por el cumplimiento de las normas de conservación del medio ambiente del subsector, con el fin de garantizar el adecuado

(8)

manejo de los recursos naturales durante el desarrollo de las obras de infraestructura de Transportes.

De acuerdo a la normatividad vigente, los gobiernos locales son los que tienen competencia sobre los caminos rurales, como los usuarios de los caminos; sin embargo el Ministerio de Transportes y Comunicaciones a través del Proyecto Especial de Infraestructura de Transporte Descentralizado (Provías Descentralizado), apoya a los Gobiernos Regionales y Locales en la gestión vial descentralizada de la red vial departamental y rural (caminos vecinales) y en el mejoramiento de los caminos de herradura.

 Registro de Entidades Autorizadas para la Elaboración de Estudios de Impacto

Ambiental en el Sub-sector Transportes

R.M. N° 116-2003-MTC/02. Mediante esta Resolución se creó el Registro de Entidades Autorizadas para la elaboración de Estudio de Impacto Ambiental en el Sub-sector Transportes del Ministerio de Transportes y Comunicaciones.

 Explotación de Canteras

R.M. Nº 188-97-EM/VMM, del 12-05-97. Mediante esta resolución se establecen las medidas a tomar para el inicio o reinicio de las actividades de explotación de canteras de materiales de construcción, diseño de tajos, minado de las canteras, abandono de las canteras, acciones al término del uso de la cantera y los plazos y acciones complementarias para el tratamiento de las mismas.

 Reglamento de la Ley Nº 26737, que regula la explotación de materiales que

acarrean y depositan las aguas en sus álveos o cauces

D.S. Nº 013-97-AG. Establece que la autoridad de aguas es la única facultada para otorgar los permisos de extracción de los materiales que acarrean y depositan en sus álveos o cauces, priorizando las zonas de extracción en el cauce, previa evaluación técnica efectuada por el administrador técnico del distrito de riego correspondiente. Concluida la extracción el titular esta obligado a reponer a su estado natural la ribera utilizada para el acceso y salida a la zona de explotación.

Cada permiso de extracción tiene validez por el plazo máximo de un (1) año como lo señala en su artículo 10º.

 Uso de Canteras en Proyectos Especiales

D.S. N° 016-98-AG. Este dispositivo establece que las obras viales que ejecuta el MTC a través de proyectos especiales no están sujetas al pago de extracción.



Seguridad e Higiene

El Manual Ambiental para el Diseño y Construcción de Vías del MTC, en el numeral 2.4 Medidas Sanitarias y de Seguridad Ambiental, señala las medidas preventivas y las normas sanitarias a seguir por los Trabajadores y la Empresa. Establece también, los requisitos o características que deben tener los campamentos, maquinarias y equipos, todo esto con el fin de evitar la ocurrencia de epidemias de enfermedades

(9)

infectocontagiosas, en especial aquellas de transmisión venérea, que suelen presentarse en poblaciones cercanas a los campamentos de construcción de carreteras; así mismo aquellas enfermedades que se producen por ingestión de aguas y alimentos contaminados.

Además, referencialmente se cuenta con El Reglamento de Seguridad e Higiene Minera aprobado mediante D.S. Nº 023-92-EM del 9-10-92. Este reglamento tiene la finalidad de promover y mantener los estándares más altos de bienestar físico y mental de los trabajadores minero metalúrgico, proteger las instalaciones y propiedades y garantizar las fuentes de trabajo, mejorando la productividad.

2.0 DESCRIPCIÓN

DEL

PROYECTO

2.1 SITUACIÓN ACTUAL

Actualmente el puente se encuentra colapsado, así como se muestra en la vista, siendo necesaria su demolición y el reemplazo con un nuevo puente, según los moradores de la zona indican que la avenida trajo arboles que taponaron la sección del puente produciendo la socavación en el pilar central y el estribos derecho originando el asentamiento de dichas estructuras y el colapso de sus aletas de entrada.

PUENTE DONDE SE APRECIA LOS DOS ESTRIBOS COLAPSADOS Puente colapsado

visto desde aguas arriba

Río

Muyurina

(10)

2.2 DESCRIPCIÓN DEL PROYECTO

El proyecto consiste en la construcción del puente carrozable; de sección mixta de concreto armado la losa y vigas de acero, de una luz de L=40.00 mts, determinado según los estudios hidráulicos, hidrológicos del área de influencia del proyecto. La Construcción del puente se cimentarán en el mismo lugar del puente existente que colapsó por efectos de socavación y colmatación del cauce del puente de Luz de L=20.00 mts. Se cimentará a 4.50 mts con respecto al lecho de rio en la zona de los estribos. Para la protección del Puente y el cauce se propone la construcción de Muros de Contención de Concreto Ciclópeo en ambas márgenes del río Muyurina, siendo en la margen derecha 92.90 ml aguas arriba y 26.60 ml aguas abajo y en la margen izquierda 26.50 ml aguas arriba. El puente carrozable permitirá la accesibilidad vehicular de pasajeros y de carga con un IMD de 234 Vehículos por día en ambos sentidos que beneficiará a los distritos de Tambillo y Acosvinchos y también se tendrá el ahorro del tiempo de viaje Vehículos que van hacia las provincias de La Mar y la Selva o Viceversa, por la ruta Muyurina- Km 29 Muruncancha hasta la altura de la localidad de Quinua

El estudio definitivo considera las siguientes especificaciones técnicas según las Normas Peruanas para Puentes carrozables:

- Luz total del puente : 38.00m.

- Tipo de puente longitudinalmente : 01 solo tramo simplemente apoyados - Tipo de puente transversalmente. : Losa de concreto Armado y viga de acero - Ancho. : 7.30 m.

- Zapatas : Concreto armado (02 zapatas) - Columnas y vigas : Concreto armado.

- Acero de refuerzo : fy=4200 kg/cm2 - sobrecarga de diseño : HS-20.

- Método de Diseño : LRFD y ASHHTO

2.3 DESCRIPCION DEL AREA DE INFLUENCIA

El problema identificado en el área de influencia del proyecto es la Dificultad de Acceso vehicular de pasajeros y de Carga hacia los mercados locales y Regionales, que actualmente se encuentran aislados con la capital de la Provincia de Huamanga, ya que no pueden trasladarse por las rutas más cortas y también tienen dificultades en el traslado de sus productos agrícolas.

En la zona adyacente a puente Muyurina, es parte del valle de Muyurina y Niño Yucaes, donde se realizan actividades recreativas y turísticas, siendo los principales beneficiarios los habitantes de la ciudad de Huamanga y los lugareños.

(11)

3.0 LINEA BASE DEL ESTUDIO DIAGNOSTICO AMBIENTAL 3.1 DIAGNOSTICO FISICO

3.1.1 CLIMATOLOGIA

El proyecto de Construcción del Puente Carrozable de Interconexión Muyurina se encuentra ubicado en la región Alto Andina, la cual esta constituida principalmente por quebradas y elevaciones, con un relieve geográfico inhóspito y accidentado por tramos, con vegetación escasa propia de la parte de puna.

En la parte del eje (próximo a Huatata) y, según la Clasificación de Koppen, el clima del área de estudio corresponde a un templado sub húmedo (estepa de valles interandinos bajos), conocido como “clima de montaña baja“, es propio de la región Sierra, correspondiendo principalmente, a los valles interandinos ,situados entre los 1,000 y 3,000 m.s.n.m.

Generalmente las temperaturas sobrepasan los 20ºc y la precipitación anual se encuentra por debajo de los 500mm. Aunque en las partes más elevadas húmedas y orientales, puede alcanzar y aun sobrepasa los 1,200 mm.

Las indicadas condiciones de pluviosidad plantean la necesidad de riego permanente o suplemtario para la producción económica de los cultivos variados: cereales y tuberosas, en los sectores más elevados.

Según la clasificación climática de W. Koeppen, el área de estudio comprende dos tipos de climas:

Clima templado moderado lluvioso

Invierno seco, cantidad de as lluvias del mes más lluvioso, 10 veces mayor que el mes más seco. Este tipo de clima se tiene en las zonas más bajas del área como en la ciudad de Ayacucho, en los valles del río Pongora, Chacco, curso inferior del río Cachi.

Clima frío (Boreal)

Seco en invierno. Temperatura media superior a + 10°C, por lo menos durante cuatro meses. Este tipo de clima depende exclusivamente de la altura y se presenta en los pueblos como Vinchos, Santo Tomás de Pata, San Pedro de Cachí, Antaparco, Quínua, Acosvinchos, Acocro. Este clima abarca a mayor parte del área. Por otra parte, el Perú por hallarse localizado geográficamente en la zona tropical del hemisferio Sur, comprendido entre la línea ecuatorial y el Trópico de Capricornio, debería tener un clima tropical en todo su territorio, pero sin embargo diversos factores geográficos como la presencia de la Cordillera de los Andes, la corriente peruana de Humbolt, el anticiclón del Pacifico Sur, el Anticiclón del Atlántico Sur y los procesos de inversión térmica, hacen que el Perú posea

(12)

un abanico de climas característicos tanto de latitudes tropicales, como de latitudes medias y altas.

Debido a las múltiples variaciones que son propias de la dinámica climática, hasta la actualidad no existe una clasificación del clima que considere a todos sus condicionantes y que permita integrarlos cartográficamente.

Existen dos clasificaciones internacionalmente conocidos y que son utilizados en el Perú: la de Kóppen y la de Thomthwaite, ambos sistemas se basan en la vegetación como indicadora del carácter del clima; fundamentándose principalmente en la temperatura y la precipitación.

El clima de la Provincia de Huamanga, está caracterizada por la alternancia estacional y controlados por la topografía y la altitud con dos periodos bien marcados: Periodo de estación seca (Mayo a Noviembre) y el periodo de precipitaciones continuas (Diciembre a Abril); determinándose los tipos climáticos de W. Kóppen, con las siguientes clasificaciones:

Clima Templado Moderado Lluvioso (CVV).- Se caracteriza por tener un invierno seco

templado en el día y frígido en la noche, con una temperatura promedio que varía entre los 12° y 16° C.

Clima Frío (Dwb).- Este clima es seco en invierno, con una temperatura media superior a

10° C (primeros 4 meses), en función a la altitud; localizados principalmente en las alturas del distrito de Tambillo, Centros Poblados y comunidades campesinas; se han verificado zonas de Punas y Páramo Andino con clima frígido o de Puna Alto Andina; situados sobre los 3400 metros de altitud, con clima muy frío y vegetación típica de alta montaña, las temperaturas promedios oscilan entre 0° C y 6° C, con climas muy fríos, heladas estaciónales y con precipitaciones en la mayor parte de 500 mm anuales.

Temperatura

Los valores de temperatura varían de acuerdo a la zona de vida de que se trate, en general la temperatura media anual en el área del proyecto fluctúa entre 9 °C y 15ºC en la zona de vida de Estepa -MontanoSub Tropical (e-MS) y valores inferiores a 7 °C en la zona Nival Tropical (NT).

El día 11.07.2010 a las horas 11:45 a la entrada del distrito de Tambillo se registró una temperatura de 16° C y a las 13:10 horas, a la salida del distrito se registró una temperatura de 18 °C; el día 12.07.2008, a las 09:20 horas al ingreso al distrito se registró una temperatura de 16°C y en la ciudad de Huamanga a las 13:45 horas se registró una temperatura de 19°C. a plena luz del día (día soleado); valores casi coincidentes con los reportados en la información meteorológica registrada en la Estación de Precipitacion de la Universidad Nacional de San Cristóbal de Huamanga (Pampa del Arco-UNSCH)

(13)

Precipitación Las precipitaciones pluviales por lo general, se presentan en forma de lluvia

y en las partes más elevadas en forma de nieve y granizo.

Las lluvias son estacionales incrementándose en los meses de Diciembre a marzo y, excepcionalmente, en los meses de Noviembre a Abril, siendo Junio, Julio, Agosto y Setiembre los meses más secos.

La humedad relativa (hr.) es menor en las partes más altas, siendo la mayor en las regiones más bajas. Los valores máximos de 90 a 80% hr, se alcanzan en los meses de lluvia, Enero a Marzo (verano) y disminuyen el resto del año con valores que oscilan entre 30 a 7O% hr.

Al igual que los valores de temperatura, la precipitación también varía de acuerdo a la zona de vida que se trate, la precipitación en el área del proyecto pertenece a la Estación Meteorológica de Huamanga con una media mensual de 650 - 750 mm (500 – 1000 mm), durante los meses de lluvia, noviembre – Marzo; seco durante los otros meses del año y con presencia de heladas y escarchas (al amanecer en el local del de la Comunidad campesina de (Ñeque) y descensos de temperaturas.

Análisis de Precipitación.

A partir de la información disponible se determinaron las precipitaciones para cada una de las estaciones cuyo periodo de retorno son 2,10, 25, 50, 100, 200 y 500 años con la distribución que mejor se ajuste a los datos; el periodo de retorno utilizado en las estructuras de proyectos similares es de 50 a 100 años en los Estados Unidos (Chow et. Al., 1988), según la importancia asignada al proyecto, aunque la tendencia es a aumentar el periodo de retorno, sobre todo en las estructuras más importantes (Laursen 1999), recomendándose el uso de la avenida de 500 años.

3.1.2 GEOLOGIA

Geomorfología

Estudio del modelo terrestre, importancia capital en casi todos los tipos de proyectos, ya que constituye el asiento de las actividades humanas, elemento muy complejo que agrupa diversos aspectos del medio, entre los cuales están la fisiografía, la pendiente, altitud, procesos, cobertura, uso, etc., otros aspectos que guardan relación con el relieve son la percepción del medio sus cualidades escénicas, fundamentales en la valoración del paisaje y en la formulación de actividades que intervienen en la estructuración del espacio y en los usos de la tierra.

Suelo.

Soporte de las actividades humanas y deben tenerse en cuenta las características que le suministran mayor o menor aptitud para su uso, por lo cual debe evitarse deterioros

(14)

irreversibles por las acciones propuestas del proyecto, constituye un medio receptor de impactos que se traducen en erosión, pérdida de la fertilidad, contaminación, compactación, etc., la clasificación de los suelos depende de sus elementos formadores como el clima, material, geomorfología, vegetación, intervención antrópica así como sus características físicos químicas, así tenemos:

 Físicas: horizontes edáficos, profundidad, textura, estructura, consistencia y plasticidad, pedregosidad, infiltración, permeabilidad, drenaje interno, capacidad de retención de agua, erosionabilidad.

Los suelos de Tambillo, en general son suelos superficiales ya que solo poseen una capa arable de 11 cm. a 16 cm. y 21 cm. en el mejor de los casos, aumentando gradualmente hacia algunas partes altas. Los únicos lugares que superan la profundidad comentada de la capa arable son las comunidades de Tinte, Raymina, Mosoccallpa, Llutacancha, Callampayocc, Pinao, Ccechcca, Chillcabamba, Uchuypampa y Casa Dorada. La pendiente determina el grado de erosión, mecanización de las labores culturales y el tipo de cultivos; el distrito presenta diversidad de pendientes desde muy ligeras hasta muy fuertes, en sus generalidades muy accidentadas.

Las comunidades por tradición se encuentran sobre área agrícola reducida con fuertes pendientes y suelo de baja calidad, especialmente los colindantes con las ex haciendas que son en su mayoría de grupos de campesinos. A esto se agrega el fuerte desgaste de la capa arable por arrastre de los materiales del suelo por el agua y los vientos. Es agravado el fenómeno cuando los agricultores desconocen sistemas de siembra que disminuyan el efecto de erosión del agua.

Geología Regional

Las unidades estratigráficas que afloran en la región, están comprendidas entre el paleozoico y el cuaternario reciente; de la más antigua a la más reciente, según se detallan a continuación:

Grupo Mitu

Con esta denominación se conoce a una secuencia volcánica algo abirragada, que al norte de Vinchos se expone en ambos flancos del río Cachi. Su composición predominante es andesítica, pero sufre variaciones litológicas y texturales tanto en sentido vertical como lateralmente. Regionalmente a esta unidad se le asigna una edad comprendida entre el Permiano superior y el Triásico inferior.

Formación Socos

Con este nombre se agrupa un potente conjunto de rocas sedimentarias de ambiente continental. Sus afloramientos mas representativos se exponen de sur a norte en las localidades de Socos, Vinchos y San Pedro de Cachi. En su conjunto presenta una coloración marrón rojiza, con algunos niveles blancos por la presencia de capas de yeso.

(15)

Esta constituida por conglomerados hacia la parte superior, luego areniscas finas en los niveles intermedios, terminando la secuencia con lodolitas y lutitas hacia la parte inferior.

Formación Huanta

Litológicamente está constituida por areniscas arcósicas de grano medio y micro conglomerados de color rojo intenso y capitas de yeso lenticular. Los clastos de los micro conglomerados son redondeados en una matriz tufácea-arcillosa. Esta secuencia muestra buenas estructuras sedimentarias de estratificación cruzada que evidencian un ambiente lacustre y aporte fluvial.

Tanto lateral como verticalmente las areniscas son seguidas por conglomerados heterogéneos con cantos de cuarcitas, calizas, granitos y rocas volcánicas en una matriz areno-tufácea de color gris. Esta formación se ubica por encima de la formación Socos.

Formación Ayacucho

Esta formación se halla dividida en tres miembros que afloran entre Ayacucho y Huanta, los mismos que tienen características litológicas propias; y son como siguen.

a) Miembro Ayacucho 1

Corresponde al miembro inferior que descansa sobre la formación Huanta. Litológicamente está constituido por areniscas arcósicas de grano grueso a medio, con estratificación cruzada bien marcada y tobas blancas de composición dacítica. Las tobas son de grano grueso a fino, de poca cohesión y con buena proporción de biotita.

b) Miembro Ayacucho 2

Este miembro se caracteriza por ser una toba masiva de color rosado, la cual ocupa gran parte de la cuenca de Ayacucho. La toba tiene una composición que varía de riolítica a dacítica y textura porfirítica con grandes fenocristales de feldespatos, especialmente plagioclasa que llegan a los 5m.m. de diámetro en una matriz de grano grueso constituida por vidrio volcánico, cuarzo y feldespatos.

c) Miembro Ayacucho 3

Está constituido por una serie compuesta de areniscas y lodolitas de naturaleza tobácea, que descansa sobre las tobas masivas del miembro Ayacucho 2. Aflora en el sector sur de Ayacucho, en los alrededores de Carmen Alto, donde constituyen una secuencia de areniscas notablemente compactas. Las areniscas Carmen Alto, .por su gran compactación, merecen especial atención, ya que son utilizadas como material de construcción en diversas edificaciones de la ciudad de Ayacucho.

Volcánico Molinoyooc

Corresponde a eyecciones de lavas de composición andesítica y basáltica del Plioceno superior. Estas emanaciones son de tipo fisural y se exponen en toda la zona de Ayacucho, mayormente como derrames y a veces como silis o diques.

(16)

Estratigráficamente se hallan por encima del miembro 3 de la formación Ayacucho. Las lavas son andesíticas gris verdosas en la base y presentan fracturamiento según los sistemas N 70-80°E y N 20-30°W de buzamiento esencialmente vertical. En la parte superior las lavas son de composición basáltica y tonalidad oscura tal como se observa en los cortes de la carretera Ayacucho – Huanta.

En la parte alta de la secuencia se presenta un basalto escoreaceo con abundantes vacuolas, el mismo que aflora como sombrero en las cumbres de los cerros Campanayoc Atunpampa y Buena Vista, mostrando una posición casi horizontal.

Las lavas, debido a su dureza, han protegido de la erosión, en muchos lugares, a las areniscas y limolitas de la formación Ayacucho, jugando un papel importante en el desarrollo geomorfológico; por encontrarse ubicado por encima del miembro 3 de la formación Ayacucho, se le considera de una edad Terciaria superior.

Diatomita Quicapata

Se sitúan en el sector sur de la ciudad de Ayacucho, en las inmediaciones del fundo Quicapata abarcando una extensión de 1.1 Km2 aproximadamente. Litológicamente constituyen una roca de color blanco, de grano muy fino, liviana, compuesta esencialmente de sílice de aspecto friable, suave al tacto y con buena cohesión de sus granos. Estratigráficamente se ubican por encima de los volcánicos Molinoyoc.

Volcánico Acuchimay

Es una secuencia piroclástica que se ubica por encima de las diatomitas Quicapata y se exponen claramente en la margen derecha del río Alameda cerca de Ayacucho. Se encuentra a manera de costras constituidas por materiales que han sido lanzados al aire para luego consolidarse a manera de bombas de color rojizo, acumulados cerca de la probable chimenea volcánica en el cerro Acuchimay. Litológicamente son de composición andesítica, color oscuro, textura afanítica, pero algo porosa por las pequeñas vacuolas dejadas por el escape de gases durante su enfriamiento.

Depósitos Pleistocenicos a) Depósitos Conglomeráticos

Están representados por conglomerados de considerable grosor depositados en parte como acumulaciones de materiales acarreados por comentes fluviales en una época de intensas precipitaciones. Estos materiales se depositaron en las márgenes de una antigua laguna y en la actualidad se les observa adosados a las laderas que hoy bordean el sector oeste de la ciudad de Ayacucho; están constituidos por cantos heterogéneos de formas angulosas a sub angulosas, con tamaños que varían, con tamaños entre 10 y 30 centímetros, provenientes de rocas volcánicas de naturaleza andesítica, riolítica, dacítica y granítica, englobados en una matriz arenosa de grano medio a grueso. En el sector Nor-Oeste de la ciudad de Ayacucho, se les explota como material de construcción.

(17)

b) Depósitos Lacustre

En discordancia con los conglomerados anteriores, se encuentra una secuencia de areniscas tobáceas retrabajadas y arcillosas poco diagenizadas, y que constituyen las peniplanicies donde se asienta la ciudad de Ayacucho. En el corte de la quebrada Puracuti alcanzan espesores de 40 a 50 metros, constituidas por arcillas de color rojo a rosáceo, aspecto poroso y con contenido de carbonatos que cementan el depósito.

Depósitos Recientes a) Depósitos Coluviales

Se trata de sedimentos que generalmente se ubican en las partes bajas de laderas de alta pendiente. Están compuestos por material inconsolidado o débilmente consolidado, con bloques angulosos de diferente tamaño en una matriz arenosa limosa, acumulados principalmente por acción de la gravedad.

b) Depósitos Aluviales

Están constituidos por arenas y gravas de poco transporte, con clastos subangulosos de tamaño mediano, de naturaleza mayormente volcánica y con grosores estimados entre 20 a30 metros.

Estos depósitos constituyen los últimos transportes de materiales de una edad reciente, por tanto tienen poca cohesión y litificación y sin material cementante. Se hallan en el fondo del río Alameda y en las quebradas adyacentes que cruzan la ciudad de Ayacucho.

Geología Local

El área estudiada se localiza en la parte central meridional de los Andes Peruanos comprendiendo las Cordilleras Occidental y Oriental, cuyas elevaciones y valles siguen el rumbo andino.

Los principales elementos geográficos que se presentan en el área son: Cordillera Occidental, Zona Inter-andina y Cordillera Oriental.

Cordillera Occidental: Abarca la mayor parte del cuadrángulo y forma la divisoria de

aguas continentales. Las cotas oscilan entre 2,500 m.s.n.m. en los valles que forman los diversos ríos y los 4,500 m.s.n.m. en las cumbres, haciendo su topografía abrupta y escarpada hacia el Este.

Zona Inter-andina: Esta zona se encuentra en la parte central del cuadrante y constituye

una depresión rellenada por las tobas de les Formaciones Huanta y Ayacucho. Esta zona es casi llana a ondulada por plegamiento, con una inclinación suave hacia el Norte; se halla fuertemente disectada por numerosos ríos y quebradas.

Cordillera Oriental: Se halla como contrafuerte en el extremo Noreste de la hoja,

(18)

halla disectada por numerosas quebradas, las cuales son predominantemente paralelas con rumbo anti-andino.

Relieve:

En el área estudiada se presentan diversidad de relieves, en su mayor parte muy escabrosos, a excepción del Sur donde el relieve se presenta más suave.

Tomando la clasificación de J. Pulgar V., el área se encuentra en las regiones Quechua (2,300 a 3,500 m.s.n.m.), Suni o Jalca (3,500 a 4,000 m.s.n.m.) y Puna o Altiplano (4,000 a 4,800 m,s.n.m,).

Los principales ríos forman valles encañonados y profundos, con flancos abruptos y de gran altura, tal es el caso del río Cachi en su parte media y en los ríos Póngara, Chacco, Huatata y diversas quebradas, sobre todo las que se encuentran labrando las tobas de las Formaciones Huanta y Ayacucho.

Geomorfología Local

El área de estudio de la ciudad de Ayacucho, corresponde a nivel regional a la unidad geomorfológica denominada Penillanura Disectada y a nivel local en unidades que se encuentran en función de las características predominantes de cada ubicación específica. En el área en estudio se encuentran en mayor proporción los depósitos sedimentarios de la formación Ayacucho y los depósitos aluviales recientes del Cuaternario y se encuentran en menor proporción depósitos volcánicos de la formación Molinoyocc que suprayacen a depósitos sedimentarios de la formación Ayacucho.

Unidad de Laderas

a) Laderas de Pendiente Suave

Esta sub unidad comprende a aquellas áreas que tienen forma de abanico, amplia extensión y baja inclinación, y que corresponden a las partes bajas donde asienta la ciudad de Ayacucho y la mayoría de nuevas expansiones urbanas, como la de Mollepata por ejemplo. Se extiende desde la cota aproximada de 2,730 m.s.n.m. hacia el este en el límite con el río Huatatas, hasta la cota promedio de 2,900 m.s.n.m. que corresponde a las partes bajas de las laderas de los cerros que circundan a la ciudad, predominantemente hacia el oeste y sur de la misma.

b) Laderas de Pendiente Pronunciada

Esta sub unidad se extiende desde la cota promedio 2,900 hasta los vértices de los cerros que rodean la ciudad, cuya altitud varía de 3,450 hasta 3,700 m.s.n.m. El relieve de esta sub unidad es bastante irregular, especialmente la zona ubicada al oeste de la ciudad, donde se halla bisectada por una serie de quebradas. La pendiente de las laderas altas es variable de 25 a 75°, siendo en algunos tramos cercana a la vertical, especialmente las partes mas elevadas. Las pendientes mas

(19)

pronunciadas generalmente corresponden a afloramientos de tobas rosadas competentes (Miembro 2 Formación Ayacucho), mientras que los taludes menos abruptos corresponden a material suelto de cobertera.

3.1.3 Aspectos Geodinamicos

Sismicidad

El cuadrángulo de Ayacucho es una zona de actividad sísmica (neotectónica) con varios sismos destructores en el pasado histórico alcanzando intensidad VI - VII en la escala Mercalli (INGEMMET 1981), afectando sobre todo al sector NO del cuadrángulo.

Los sismos que ocurren en la ciudad de Ayacucho son debido a las siguientes fuentes: a. A los mecanismos de subducción y otros procesos tectónicos que caracterizan al Perú como un país de alta sismicidad, con eventos sísmicos en la zona de subducción de la Costa, sismos superficiales asociados a fallas poco profundas en la zona andina y los sismos a gran profundidad que ocurren en la región oriental.

b. Los sismos en su mayoría son Tectónicos. Según la Carta Sísmica (Atlas Histórico-Geográfico y de Paisajes Peruanos), en Ayacucho en 50 años de sismos (1913 a 1963), de 18 sismos ocurridos, nueve fueron de profundidad menor a 60 Km. y nueve de profundidad mayor a 60 Km.

Historia Sísmica

Para efectos de analizar la historia sísmica del área de Ayacucho es necesario subdividirla en dos periodos claramente marcados por la Magnitud e Intensidad de los sismos ocurridos: Un primer periodo entre 1586 a 1980 y un segundo a partir de 1980.

Muchos de los sismos ocurridos en el primer Periodo se han generado lejos del área de estudio, pero por su naturaleza de ser destructores, con magnitudes hasta de 8.4 (Ms), sus ondas han llegado a la ciudad de Ayacucho, alcanzando en esta una Intensidad de IV MM. A continuación se detallan los grandes eventos sísmicos que se han producido en el territorio peruano y que han afectado al área de estudio entre 1586 a 1980:

 28-01-1687: Terremoto de Magnitud 8.2, que sacudió la villa de Huancavelica y gran parte de la comarca. Las provincias de Huanta y Angaraes quedaron asoladas.  17-06-1719: Sacudimiento de tierra que en Huamanga tuvo el carácter de destructor.  08-02-1916: Sismo de foco cordillerano que fue sentido en un área de 120,000 Km2 y

afectó varios pueblos de la provincia de Fajardo, Huamanga, Huanta, del Departamento de Ayacucho y Angaraes en Huancavelica. El pueblo de Julcamarca sufrió averías en sus construcciones.

 24-08-1942: Terremoto en la región limítrofe de los departamentos de Ica y Arequipa, su intensidad máxima fue de IX MM. Sentido con una intensidad III – IV MM, en un área elíptica de 408,000 Km2 en la que se encuentra al Norte Huaraz, al NorEste de

(20)

Cerro de Pasco y Oxapampa, Este de Cuzco y al Sur Moquegua; en Ayacucho alcanzó la intensidad de IV MM.

 01-11-1947: Terremoto en la Zona Central del Perú, el movimiento tuvo un área de percepción aproximada de 1'300,000 Km2 abarcando casi todo el territorio peruano. En la zona de Ayacucho alcanzó la intensidad de V MM.

 24-12-1959: Sismo destructor en el departamento de Ayacucho, hubo destrucción de viviendas en los poblados de Mayobamba, Pomabamba Huahuapuquio y otros caseríos ubicados en las escarpadas laderas del río Pampas. Sismo sentido en la ciudad de Ayacucho y pueblos vecinos.

Hasta Mayo de 1980 la zona entre Huancayo y Cuzco tuvo una baja actividad sísmica, que fue alterada primero por el sismo del 3 de Junio de 1980, cuyo epicentro, fue ubicado cerca de las localidades de Mollepata y Limatambo, en el departamento de Cuzco. El sismo tuvo una magnitud de 4.9 Mb, alcanzando una intensidad máxima en el epicentro de 6 MSK.

El 16 de Agosto de 1980, ocurrió el primer sismo sensible en el área de estudio que posteriormente fue afectada por una serie continuada y persistente de sismos cuyo detalle es el siguiente:

A partir del 16 de Agosto de 1980, fecha cuando se produce el sismo de magnitud 5.1 ( Mb), las áreas de los distritos de San José de Ticcllas, San Pedro de Cachi, Vinchos y Santo Tomás de Pata, han sufrido una continua y alta actividad sísmica; estos fenómenos son el producto de la fuerte deformación tectónica existente, tal como lo demuestran las estructuras geológicas presentes, como son presencia de fallas y plegamientos de varios kilómetros de longitud que principalmente tienen una alineación SE-NW.

La mayoría de los sismos que se produjeron en el área son superficiales (Profundidad menor a 30 Km.) y abarca un área de 1,200 Km2; siendo la máxima intensidad observada de VI a VII MM; regionalmente en los departamentos de Huancavelica y Ayacucho, han ocurrido sismos que van de superficiales (Profundidad menor a 70 Km.), hasta intermedios (Profundidad entre 70 a 300 Km.); hasta una Magnitud mayor a 6.00 (mb).

Peligro Sísmico

Los sismos destructores ocurridos en el Perú en el período comprendido entre los años 1900 a 1980, han influenciado poco en el área de estudio, a pesar de que todos han tenido una magnitud mayor a 7.5 (Ms); la máxima intensidad registrada en el área por la atenuación de las ondas ha sido de V en la escala de Mercalli – Modificada (MM) como se observa en el cuadro siguiente:

(21)

Analizando los movimientos sísmicos ocurridos a partir del 16 de Agosto de 1980 hasta el mes de Abril de 1981, se tiene que se han producido 8 sismos con magnitudes iguales o mayores a 5.0 (magnitud local MI), dichos eventos en el área de estudio han ocasionado destrucción en varios pueblos aledaños y caseríos, donde las máximas intensidades han sido de VI a VII MKS (Escala Internacional de Intensidades).

En el área de estudio no existen registros de acelerografos de larga duración, por lo que se ha efectuado una estimación de las aceleraciones registradas en el área de estudio a partir de la formula siguiente propuesta por Donovan.

Log. 10 a = 2052 + 2731 MM De los cálculos respectivos resulta:

Según el Mapa de Distribución de Máximas Intensidades Sísmicas observadas en el Perú (Fuente: Dr. Jorge E. Alva Hurtado) en el área de estudio se pueden presentar sismos con intensidad hasta de VI en la Escala de Mercalli Modificada (MM).

Según el Mapa de Isoaceleraciones para un 10% de excedencia durante una vida útil de 100 años para el Perú (Fuente: Dr. Jorge E. Alva Hurtado) en el área de estudio se pueden presentar sismos con aceleraciones máximas hasta de 0.35 cm/s2.

Según el Mapa de Zonificación Sísmica del Perú (Fuente: Norma E030 Diseño Sismorresistente) el área de estudio se encuentra en la Zona II, de actividad sísmica media y con probabilidad de ocurrencia de sismos de leves a moderados (VI a VII en la Escala de Mercalli Modificada o MSK).

La información instrumental existente muestra que la actividad sísmica que ocurrió en el área hasta 1980, no alerto significativamente la zona ya que las generaciones carecían de tradición sísmica y por ende, de experiencias mentales en este aspecto, muy por el contrario circulaba la idea de que Ayacucho, era una zona a sísmica, estable.

Efectivamente, en los decenios posteriores a los años veinte fuera de algunos temblores que pasaron desapercibidos (1959), no se registro eventos de mayor gravedad.

El área de estudio y que puede ser afectada con sismos de VI a VII MM se encuentra ubicada en un área de laderas, altiplanicies de la Cordillera de los Andes; el tipo predominante de construcción desde antaño es de adobe y piedra , de 1 a 2 pisos, que se encuentran generalmente en un regular a pésimo estado de conservación, dado principalmente por la antigüedad; a este factor principal se debe, que la zona ante sismos, que si bien no tienen las características de ser muy destructores, han ocasionado, en la mayor parte de las edificaciones, efectos que van desde grietas pequeñas en los muros, hasta colapso de casas; en particular en aquellas emplazadas en las laderas del cerro "La

(22)

Picota" en donde las condiciones propias del terreno y suelo de cimentación determinan la mayor amplificación sísmica local que se puede registrar en el área de estudio.

Por el análisis de los daños durante los sismos ocurridos entre los años 1980 a 1981 se determina que la zona más afectada fue el área de laderas empinadas en donde afloran depósitos conglomeráticos de naturaleza granular e inestables en pendientes fuertes y aún mas durante la ocurrencia de sismos.

Las rocas que existen en la ciudad de Ayacucho y en áreas de expansión urbana, tienen de moderadas a buenas condiciones físico-mecánicas, las cuales, amplifican muy poco las ondas sísmicas, aspecto que favorece a que las viviendas que se construyan sobre ellas no sufran mayores daños, en consecuencia, la ocurrencia de sismos de gran magnitud en la ciudad de Ayacucho es bastante improbable, pero no se puede descartar el riesgo y se deben tomar las precauciones del caso

Deslizamientos, derrumbes, huaycos y agrietamientos

Deslizamientos antiguos, reactivados y recientes en el sector NO del cuadrángulo (Localidades de Socos - Vinchos -San Pedro de Cachi - Julcamarca), existen debido a las propiedades físicas de las Formaciones Socos y Huanta (arcillas, yeso, sal) y en parte a la morfología y gravedad de pendientes abruptas, laderas inestables, fallamientos, diaclasamiento etc., dejando sin la posibilidad de correncia de los mencionados fenómenos a la zona de estudio.

Gráfico Nº 03: Zonificación sísmica del Perú, según el reglamento nacional de construcciones (1997).

(23)

Clasificación de Suelos y Rocas

Como resultado de las investigaciones de campo y laboratorio, así como trabajos de gabinete con uso de la información topográfica disponible se ha desarrollado una zonificación de clasificación de suelos según SUCS y Rocas para el área de estudio que comprende los distritos de Ayacucho, Carmen Alto, San Juan Bautista y Jesús de Nazareno.

En término promedio el área del distrito de Ayacucho, se encuentra emplazada o asentada preferentemente en suelos y/o rocas desde rígidos hasta medianamente compactos, provenientes de la alteración de los depósitos sedimentarios antiguos y recientes, volcánicos y aluviales de las formaciones terciadas Ayacucho, Molinoyocc y cuaternarias recientes, respectivamente.

En término promedio el área del distrito de Carmen Alto, se encuentra emplazada o asentada preferentemente en suelos y/o rocas desde rígidos hasta medianamente compactos, provenientes de la alteración de rocas de las formaciones terciarias Ayacucho, Molinoyocc y Diatomitas Quicapata.

Los suelos predominantes en los alrededores del reservorio de agua cruda Quicapata son del tipo MH (Limo de alta plasticidad); en el Campo de Tiro y alrededores próximos al embalse Quicapata y parte baja del cerro Campanayocc los suelos predominantes son del tipo ML (Limo de baja plasticidad) y en las zonas que comprenden la parte central del distrito como son Vista Alegre, Quicapata y Carmen Alto se presentan rocas basálticas de estructura vacuolar envueltas en limo y aglomerados volcánicos que tienen una cobertura de arena limosa no mayor a 1.0 m.; encontrándose superficialmente la roca en algunos sectores.

En término promedio el área del distrito de San Juan Bautista, se encuentra emplazada o asentada preferentemente en suelos desde rígidos hasta medianamente compactos,

(24)

provenientes de la alteración de los depósitos sedimentarios antiguos, volcánicos y aluviales de las formaciones terciarias Ayacucho, Molinoyocc, Acuchimay y cuaternarias recientes, respectivamente.

Zonificación Geotécnica

Con los resultados encontrados en los ítems anteriores es que se ha elaborado la zonificación geotécnica para el área de Estudio que comprende la presencia de hasta 10 Tipos de suelos en función de sus características geotécnicas; lo cual se presenta en el PLANO N° 00 de acuerdo a la descripción siguiente:

Suelo tipo I:

Se trata de una roca del tipo aglomerado volcánico, andesita Acuchimay y basalto de estructura vacuolar envuelta en una matriz de limo arenoso de baja plasticidad, ubicada sobre terrenos de pendiente desde muy suave a fuerte (0° a 60°) con muy buena capacidad portante (Mayor a 4.0 Kg/cm2), estable en laderas muy inclinadas, poco erosionable por acción hídrica, no agresivo al concreto y de baja amplificación sísmica. Estos suelos se encuentran mayormente en las áreas de los distritos de San Juan Bautista y Carmen Alto. En el distrito de Ayacucho ocupan mayormente la planicie del Aeropuerto antiguo y nuevo, y en menor proporción las escarpas del río Alameda desde el denominado ovalo evitamiento hasta la salida hacía Huanta.

Suelo Tipo IV:

Limo inorgánico de baja a alta plasticidad de consistencia firme, estable ante cambios en el contenido de humedad de origen lacustrino muy consolidado sobre terrenos de pendiente desde muy suave a suave ( 0° a 10°) con regular a buena capacidad portante ( 1.00 Kg/cm2 a 2.00 Kg/cm2), estable en laderas muy inclinadas, media erosionabilidad por acción hídrica, no agresivo al concreto y de media amplificación sísmica. Estos suelos se encuentran mayormente en el distrito de Ayacucho en el distrito de San Juan Bautista y en el distrito de Carmen Alto en los alrededores de la parte sur de la Cantera de Diatómita Quicapata.

Suelos Tipo V:

Arena limosa formada por alteración de tobas, de compacidad media a densa, sobre terrenos de pendiente desde muy suave a media ( 0° a 15°) con buena capacidad portante (1.50 Kg/cm2 a 2.00 Kg/cm2), estable en laderas muy inclinadas, media a alta erosionabilidad por acción hídrica, no agresivo al concreto y de media amplificación sísmica. Estos suelos se encuentran mayormente en el distrito de Ayacucho en Barrios Altos, Yuracc Yuracc, Puca Cruz, Santa Ana y Andamarca.

Suelo Tipo VIII:

Grava areno limosa bien graduada de origen sedimentario antiguo (conglomerado pleistocénico) de compacidad media a densa, sobre terrenos de pendiente moderada ( 15° a 30°) con regular capacidad portante (1.00 Kg/cm2 a 1.50 Kg/cm2), inestable en laderas

(25)

muy inclinadas, alta erosionabilidad por acción hídrica, no agresivo al concreto y de alta amplificación sísmica. Estos suelos se encuentran mayormente en el distrito de Ayacucho a lo largo de las laderas medias a altas del cerro "La Picota" desde el extremo norte cerca de la Urbanización ENACE hasta el extremo sur cerca al Barrio de Santa Ana.

Suelo Tipo IX:

Limo inorgánico de alta plasticidad, baja densidad y peso específico, susceptible a cambios de volumen por variación en el contenido de humedad, medía compresibilidad, emplazado sobre la Cantera de diatomita Quicapata de pendiente muy suave a suave ( 0° a 10°) con baja capacidad portante (1.00 Kg/cm2), inestable en laderas muy inclinadas, alta erosionabilidad y variación de volumen por acción hídrica, no agresivo al concreto y de media amplificación sísmica. Estos suelos se encuentran únicamente en el área de emplazamiento de la Cantera de Diatomita Quicapata ubicada en la zona Sur del distrito de Carmen Alto

Mapa de Peligros Geológicos-Climáticos

Los fenómenos de origen geológico-climáticos de mayor incidencia en la ciudad de Ayacucho se manifiestan en la sub unidad geomorfológica denominada "laderas de pendiente pronunciada" que se ubica entre las cotas 2,900.00 m.s.n.m. a 3,700.00 m.s.n.m. de los cerros circundantes y en especial en el cerro "La Picota".

Los fenómenos de origen geológico-climático que se presentan con mayor frecuencia en el área de estudio son los siguientes:

1. Deslizamientos recientes

Se producen en el material suelto de cobertura y en algunos casos dejan al descubierto la roca base de las laderas, ocurren principalmente en taludes de quebradas con pendientes pronunciadas. Son fenómenos muy localizados y no dan lugar a mayores estragos que el de acumular abundante material suelto en el fondo del cauce de las quebradas.

2. Deslizamientos potenciales

Todos los cortes, ya sean producidos por quebradas o por carreteras en material suelto de cobertura, sobre todo los que tienen alto grado de inclinación, están sujetos a deslizamientos, o sea que se les puede considerar potencialmente deslizables. Los factores que pueden incrementarlos son: material de baja consistencia, taludes pronunciados, lluvias que producen socavamiento y erosión, viento, etc.

3. Socavamiento y carcavas

Originados solamente en época de lluvias, especialmente en taludes constituidos por material de cobertura y en menor grado en rocas de baja a mediana consistencia, sobre todo en las de origen sedimentario como areniscas y conglomerados; el sucesivo progreso de socavamiento y carcavas producen mayor inestabilidad en los

(26)

taludes favoreciendo sus deslizamientos y hundimientos, con la consiguiente acumulación de material en el fondo de quebradas y arrastre hacia las partes bajas por acción de torrentes de agua.

4. Desprendimiento de rocas y derrumbe de suelos

Tienen lugar en cortes de quebradas con taludes de fuerte inclinación, conformadas por suelos de estructura granular poco consolidada y por rocas de alto grado de fracturamiento capaces de liberar fragmentos de diferente tamaño por acción de la gravedad y otros factores como la lluvia y el viento.

Éste fenómeno tiene carácter localizado sin mayores consecuencias que el de acumular material al pie de taludes, contribuyendo al transporte de sólidos hacia las partes bajas por acción del agua.

En consecuencia, se puede mencionar que los factores que inciden en la actividad de los fenómenos de origen geológico-climático son las condiciones geomecánicas de las rocas y suelos, la pendiente pronunciada de laderas y taludes de quebradas, erosión y transporte del agua y en menor grado, la acción del viento.

Un factor que cabe mencionar es la actividad humana, es la ejecución de cortes en carreteras y la extracción de materiales mediante canteras (quebradas en cerro La Picota), produciendo inestabilidad y remoción de masa detrítica, que en conjunto incrementan los fenómenos de origen geológico-climático.

Evaluación de Peligros Geológico-Climáticos

Los peligros de origen geológico-climáticos de mayor incidencia en la ciudad de Ayacucho y áreas adyacentes, son por deslizamientos, socavamiento y cárcavas, desprendimiento de rocas y derrumbe de suelos, procesos que se ven favorecidos por una alta pendiente del terreno, baja o pobre consistencia de los materiales y el agua de lluvia en su acción de erosión, transporte y deposición. Especial interés representa la acción de estos procesos en las laderas y quebradas del cerro "La Picota", sobre todo el de socavamiento y cárcavas, por los siguientes aspectos:

1. Existencia de cauces de agua con dirección W-E, perpendiculares a la ciudad y que se pierden dentro de ella.

2. Existencia de cauces profundos y con laderas empinadas.

3. Exposición de material conglomerático y de cobertura, fácilmente erosionable por acción hídrica, acción del viento e inestable ante una solicitación sísmica.

4. Transporte de sedimentos por las corrientes de agua hacia la ciudad y abundante acumulación del mismo en sus calles y arterias principales.

5. Remoción de material conglomerático en Canteras de material granular, para ser utilizado en la construcción de obras de ingeniería.

(27)

En general, la caracterización de los suelos del área de influencia directa del proyecto se presenta en términos de Isoconductividad utilizando rangos de clasificación de Conductividad Hidráulica que a continuación se presenta:

Fuente: Suelos - irrigación (permeabilidad), A.V. 1998

K = Es la permeabilidad intrínseca y tiene como principal característica, ser independiente del fluido utilizado y tiene unidades de centímetro cuadrado o pies cuadrados; o sea, un medio poroso tiene una permeabilidad intrínseca de 1 cm 2, cuando un fluido cuya viscosidad es de 1 poise y cuya densidad es de 1g / cm3, fluye a través de él con una descarga específica de 1 (cm3/S/) / cm2 bajo una fuerza que lo impulsa de 1 dina por gramo.

Las dimensiones de permeabilidad intrínseca son tales que hacen poco práctico su empleo como unidad en trabajos de ingeniería. Ya que siempre nos referiremos al agua como fluido que atraviesa el medio poroso (suelos), de modo que es posible simplificar usando términos de Conductividad Hidráulica a través del método del Agujero de Barreno, método muy común y conocido.

La determinación se realiza en cada una de las perforaciones (calicatas), hechas para el muestro de suelos, cuyo resultado se agrupan en el cuadro próximo arriba; del cual concluimos que la permeabilidad del suelo del AID del proyecto es baja, con la presencia de suelos Fran - arcilloso limoso. Y para el caso de suelos con presencia significativa de diatomita (lindero norte del proyecto) con 2.5 de permeabilidad, correspondiendo al rango de moderadamente rápido, mas no así el resto del área que corresponde a lenta y muy lenta.

Zonificación de Peligros Geológico-Climáticos

La zonificación de peligros de origen geológico-climáticos para la ciudad de Ayacucho se ha establecido 04 zonas de acuerdo a la descripción siguiente:

1. Zona de Peligro Bajo

Son aquellas áreas donde el terreno es de pendiente suave y sus formaciones geológicas de origen sedimentario antiguo y reciente presentan propiedades geomecánicas adecuadas. Comprende además áreas de pendiente moderada en las cuales las formaciones geológicas son de origen volcánico. En esta zona no ocurren

RANGO VALOR DE K (m/d) Muy lenta < 0.1 Lenta < 0.5 Moderadamente lenta 0.5 - 1.5 Moderadamente rápida 1.5 - 3.0 Rápida 3.0 - 6.0 Muy rápida > 6.0
