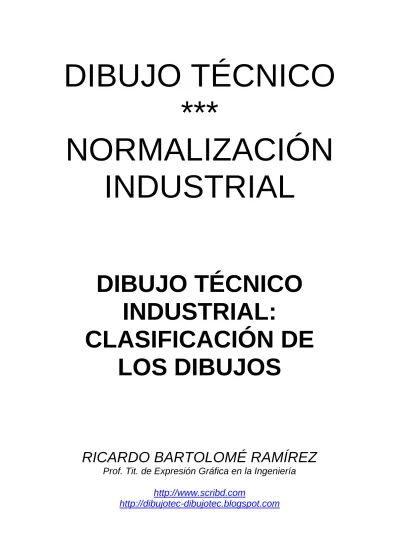

DIBUJO TÉCNICO
***
NORMALIZACIÓN
INDUSTRIAL
DIBUJO TÉCNICO
INDUSTRIAL:
CLASIFICACIÓN DE
LOS DIBUJOS
RICARDO BARTOLOMÉ RAMÍREZ
Prof. Tit. de Expresión Gráfica en la Ingeniería
http://www.scribd.com
DIBUJO TÉCNICO INDUSTRIAL: CLASIFICACIÓN DE LOS DIBUJOS
1. DIBUJO TÉCNICO INDUSTRIAL
En el dibujo técnico industrial se realiza la representación a escala de mecanismos, conjuntos de piezas, máquinas, etc. de tal modo que sea posible su fabricación.
El dibujo industrial es una base para el trabajo industrial y artesano. Se dibujan planos de conjunto y de piezas aisladas para posibilitar su fabricación y posterior montaje. Así mismo se representan instalaciones industriales y procesos de extracción, producción, fabricación, montaje, etc..
También la construcción de estructuras metálicas, las instalaciones de agua, gas, electricidad, etc.. Todas estas actividades necesitan del dibujo industrial como medio
de expresión y enlace entre el proyecto y su ejecución.
2. CLASIFICACIÓN DE LOS DIBUJOS
Los dibujos se clasifican:
1 - Según la clase de representación, en: - Croquis:
Representación realizada a mano alzada, sin la ayuda de regla, compás o plantillas. - Dibujo a escala:
Representación a escala con las vistas, cortes y demás datos correspondientes a cada caso.
2 - Según los contenidos de estos dibujos se clasifican en: - Dibujo general y dibujo de conjunto:
Son los dibujos en los que se muestra una instalación, una construcción, o una máquina o mecanismo. Figura 2a.
Si no fuera suficiente con un solo dibujo de conjunto para su completa definición, se pueden utilizar varios dibujos de grupo parciales o subconjuntos y un dibujo general donde se defina el montaje de estos grupos, identificándolos convenientemente.
- Dibujo de montaje:
En él se realiza la representación que permite que las partes que integran el conjunto, ocupen su lugar en el mismo, con todas las indicaciones y cotas necesarias para el montaje. Figura 2b.
Ingenieria Técnica Industrial, esp. Mecánica Tornillo hexagonal Arandela pulida Soporte de sustentación
RUEDA GIRATORIA
1/1
5 4 3 2 1 Marca Dibujado Escala Fecha Horquilla Casquillo FIRMACONJUNTO
Nombre NOMBRE 1 1 1 1 2 Arandela pulida Pasador de aletas 10 9 8 7 6 Rueda Perno8
1
2
5
1 1 1 2 14
ANOTACIONES Sustituido por: Sustituye a: Universidad de La Rioja Número: MATERIAL5
UNE 17 015 UNE 17 0669
10
7
UNE 17 066 UNE 17 059 UNE 17 0546
7
4
3
Nº de piezasTuerca almenada rebajada
500
810
Figura 2b
- Dibujo de grupo:
Es la representación de un grupo del conjunto, que consta de una o varias partes unidas entre sí (ejemplo, planos de soldadura).
- Dibujo explosionado:
Plano en el que aparece una perspectiva explosionada del conjunto con indicación de todas las referencias del conjunto (o en su caso, las marcas de cada pieza) y la forma en que están unidas entre sí. Figura 2c.
- Dibujo de despiece:
Es el dibujo de una pieza aislada que contiene toda la información necesaria para su definición, de modo que sea posible su fabricación.
Los planos con dibujos de piezas en bruto, indican la forma, dimensiones y materiales de las piezas fundidas, prensadas o forjadas, sin mecanizar. Son los planos que sirven para la definición de moldes, estampas, etc.
Los planos con dibujos de pieza terminada se utilizan para definir las piezas individuales en el plano de conjunto. Debe elegirse el conjunto de vistas que definan mejor la pieza. Siempre que se pueda se colocarán en la misma posición que en el plano de conjunto, es decir, en su posición de funcionamiento.
de mecanizado, etc.). Ver figura 2d izquierda (pieza en bruto) y derecha (pieza terminada).
+0.1 0 0 +0.1 0 PIEZA EN BRUTO 16 6 3 3.9 22° -0.2 0 -0.1 4 6 3 16H7 18 0 24 6 6 4.9 22 16 A 6 0.04 A 5J7 1N7 Ø 84 Ø 26 Ø 14 Ø 57 Ø 68 84 Ø Ø 26 Ø 57 Ø 69 Figura 2d - Dibujo de medidas:
Es una representación simplificada de un producto con las medidas principales de acoplamiento montaje, etc. Ver figura 2e en la que aparece una combinación de dibujo de medidas y colectivo.
- Dibujo colectivo:
Representación de tamaños diferentes de partes homogéneas en un mismo dibujo mediante cotas paramétricas, adjuntándose una tabla donde se dan los valores de las cotas paramétricas y otros datos.
A
B
C
ØA(mm) 1121 50 1123 1122 1125 1124 50 55 64 64 TIPO 20 15 20 25 30 15 23.5 23.5 27 23.5 ØB(mm) C Figura 2euna instalación o un montaje determinado, puede ser eléctrico, hidraúlico, neumático, etc.. Figura 2f. 3 2 4 1 6 esquema de la suspensión hidroneumática alta presión presión de suspensión escape retorno de fugas
del regulador trasero
7 5
6
del regulador trasero
1 depósito 2 bomba hidrahúlica 3 acumulador 4 regulador delantero 6 cilindros hidroneumáticos de las ruedas anteriores 7 válvula de seguridad 5 racor de 4 vías
Figura 2f
3- Según la finalidad del dibujo se clasifica en: - Dibujo de proyecto:
No figuran los datos precisos para la fabricación, tan solo la disposición ordenada de los elementos.
- Dibujo de fabricación o de taller:
Contiene todos los datos necesarios para la fabricación. - Dibujo de mecanizado:
Lleva las indicaciones necesarias para la conformación por arranque de viruta, de la pieza.
- Dibujo de desbaste:
Representa el estado intermedio de la fabricación de un objeto. - Dibujo de montaje:
Reúne las partes o grupos correspondientes a un todo, con las indicaciones necesarias para hacer posible su montaje.
- Dibujo de oferta:
Aclara una contratación o acompaña a un presupuesto - Dibujo de pedido:
Para un encargo.
- Dibujo de recepción:
Es en el que se señalan las medidas, características y requisitos importantes a la recepción del producto.
- Dibujo de patentes de invención y modelos de utilidad:
Tiene por objeto acompañar a la solicitud de una patente o modelo. En él se indicará el tipo o genero de productos a los cuales se aplicará, así como la clase o clases a los cuales pertenecen los productos, de acuerdo con la Clasificación internacional de Dibujos y Modelos Industriales.
--- ---
