Diseño del sistema contra incendios de extinción y detección para la facultad tecnológica de la Universidad Distrital Francisco José De Caldas, conforme a la norma NFPA Y LA NSR 10

(1)

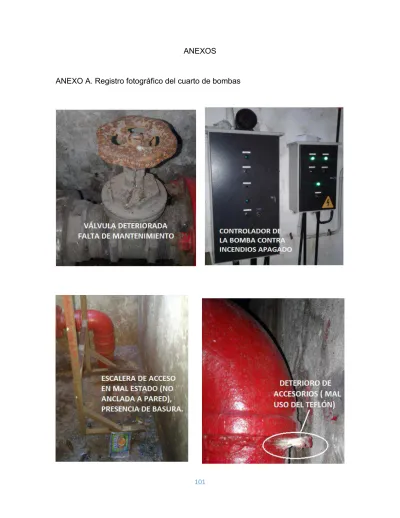

101 ANEXOS

(2)

(3)

(4)

(5)

105 ANEXO B. Comparativo de extintores

EDIFICIO PISO

ÁREA ACTUAL DE COBERTURA

DEL EXTINTOR

CANTIDAD DE EXTINTORES

RIESGO IDENTIFICADO AGENTE

EXTINTOR ACTUAL

AGENTE EXTINTOR RECOMENDADO

OCUPACIÓN INCENDIO

Coliseo 1-2

Área de eventos, gradas, baños

y zona de calentamiento

2 Ligero A

Polvo químico seco ABC (Multipropósito)

Polvo químico seco ABC / Agua a Presión

Edificio Bloque 1

al 4

1 Pasillos

1 Ligero A

1 Ligero A Polvo químico seco BC

2

Pasillos 2 Ligero A

Sala de Software Especializado

1 Ordinario A y C Dióxido de carbono CO2

Water Mist (Rocío de Agua)

Laboratorio de Hidráulica y

Neumática

1 Ordinario A y B

Portal

Interactivo 1 Ordinario A y C

3

Pasillos 2 Ligero A

Laboratorio de Software Electrónica

1 Ordinario A y C Agente limpio HCFC 123

1 Ordinario A y C

4

Pasillos 2 Ligero A

Laboratorio de control especializado

2 Ordinario A y C

5 Pasillos 2 Ligero A

Edificio Bloque 5 1

Pasillos 1 Ordinario A, B y C

Laboratorio estructuras y

fluidos

1 Ordinario A Agente limpio HCFC 123

Laboratorios suelos y pavimentos

1 Ordinario A y B Agente limpio HCFC 123

Centro de

fotocopiado 1 Ligero A y C

Agente limpio HCFC 123

(6)

2

Pasillo 1 Ligero A

Laboratorio de

Física 2 Ordinario A y C

Polvo químico seco ABC / Water Mist

Laboratorio de

Química 1 Ordinario A, B y C

Laboratorio de circuitos impresos

1 Ordinario C Dióxido de carbono CO2

Dióxido de carbono / Water Mist

3

Pasillo 1 leve A

Laboratorio

Industrial FMS 1 Ordinario C

Edificio Bloque 6

1 Decanatura 1 Ligero A y C

2 Coordinaciones

1 Ligero A

2 Ligero A y C Agente limpio HCFC 123

1 Ligero A Polvo químico seco BC

Polvo químico seco ABC

Bloque 7 y 8

1

Biblioteca

1 Ligero A y C Dióxido de carbono CO2

2

1 Ligero A y C Dióxido de carbono CO2

1 Ligero A y C Polvo químico seco BC

Bloque 9

1 Pasillo 1 Ligero A

2 Pasillo 1 Ligero A

Bloque 10 1 Gimnasio 1 Ligero A y C Polvo químico seco BC

Bloque 11 1

Pasillo 1 Ligero A

Taller de

mecánica 3 Ordinario A, B y C

2

Pasillo 1 Ligero A

Laboratorio de eléctrica

1 Ordinario A y C Agente limpio HCFC 123

1 Ordinario A y C Polvo químico seco BC

2 _{Informática 1}Sala de 1 Ordinario A y C Polvo químico _{seco BC} Water Mist (Rocío de _Agua)

2 Sala de

Informática 2 1 Ordinario A y C

Polvo químico seco BC

(7)

107

Bloque 12 1

Laboratorio de

bombas 1 Ordinario A y C

Taller de

soldadura 1 Extra B y C

Dióxido de carbono CO2

Polvo químico seco BC o ABC / Dióxido

de carbono Grupos de

investigación ROMA y control electrónico

1 Ordinario A y C Dióxido de carbono CO2

Grupos de control electrónico

1 Ordinario A y C Polvo químico

y agente químico húmedo K

1 Shut de

basuras 1

Ligero-extra-ordinario A, B y C

1 Unidad de

extensión 1 Ligero A y C

3 Sala de

Profesores 2 Ligero A y C

Auditorio

1 Auditorio 2 Ligero A y C Dióxido de carbono CO2

1 Auditorio 1 Ligero A Agua a Presión

Agua a Presión / Polvo químico seco

ABC

Cuartos de Plantas

eléctricas

1 _eléctricasPlantas

1 Extra B y C Polvo químico seco BC

Dióxido de carbono CO2

1 Extra B y C Dióxido de carbono CO2

Dióxido de carbono CO2 Portería

Vehicular 1

Portería

Vehicular 1 Ordinario B y C

Polvo químico seco BC o ABC

Recepción 1 Recepción 1

Ligero-extra-ordinario A, B y C

(8)

(9)

1 HIDRANTE PRIVADO TIPO PETROLERO

Detalle No. 1

Sin escala

DETAL.

Detalle No. 2

Sin escala

Detalle No. 3

Sin escala

SOPORTE PERFIL EN "C"

Detalle No. 4

Sin escala

2

3

DETAL.

4

DETAL. DETAL.

CODIGO:

ESCALA:

REVISION No.

DIM:

PLANO No: HOJA:

SISTEMA CONTRA INCENDIO

18-04-2017

20-04-2017

: METROS BENEFICIARIO:

Calle 68D Bis A Sur No. 49F-70

Tel: 3239300 EXT: 5003

TITULO:

18-04-2017

(10)

(11)

(12)

(13)

ACCESO

_Z.V.

ZONA VERDE

BLOQUE 11 Y 12

08 BLOQUE 5

COLISEO

AUDITORIO

BLOQUE 9

BLOQUE 10

BLOQUE 7 Y 8

BLOQUE 6

BLOQUE 2,3 Y 4

ZONA VERDE

ZONA VERDE ZONA VERDE

ZONA VERDE

ZONA DURA

ZONA DURA ZONA DURA

CUARTO BOMBAS

ZONA VERDE

ZONA VERDE ZONA VERDE

ZONA VERDE

PLAZOLETA

ZONA VERDE

CENTRO DE ACOPIO

ZONA DURA

53

Calle 68D Bis A Sur No. 49F-70

Tel: 3239300 EXT: 5003

TITULO:

REVISION No. DIM:

PLANO No: HOJA:

SISTEMA CONTRA INCENDIO

(14)

ANEXO F. Presupuesto de la red contra incendios

(15)

113

(16)

(17)
