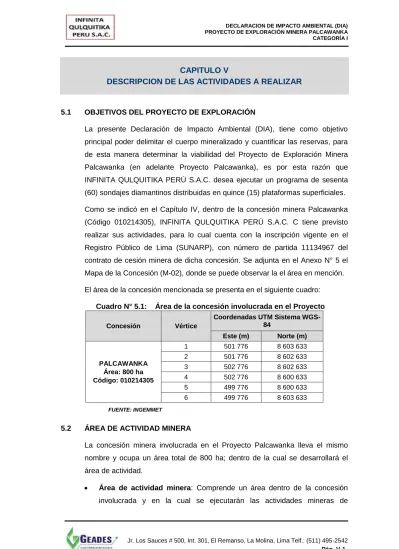

CAPITULO V DESCRIPCION DE LAS ACTIVIDADES A REALIZAR

(1)

CAPITULO V

DESCRIPCION DE LAS ACTIVIDADES A REALIZAR

5.1 OBJETIVOS DEL PROYECTO DE EXPLORACIÓN

La presente Declaración de Impacto Ambiental (DIA), tiene como objetivo principal poder delimitar el cuerpo mineralizado y cuantificar las reservas, para de esta manera determinar la viabilidad del Proyecto de Exploración Minera Palcawanka (en adelante Proyecto Palcawanka), es por esta razón que INFINITA QULQUITIKA PERÚ S.A.C. desea ejecutar un programa de sesenta (60) sondajes diamantinos distribuidas en quince (15) plataformas superficiales.

Como se indicó en el Capítulo IV, dentro de la concesión minera Palcawanka (Código 010214305), INFINITA QULQUITIKA PERÚ S.A.C. C tiene previsto realizar sus actividades, para lo cual cuenta con la inscripción vigente en el Registro Público de Lima (SUNARP), con número de partida 11134967 del contrato de cesión minera de dicha concesión. Se adjunta en el Anexo N° 5 el Mapa de la Concesión (M-02), donde se puede observar la el área en mención.

El área de la concesión mencionada se presenta en el siguiente cuadro:

Cuadro N° 5.1: Área de la concesión involucrada en el Proyecto Concesión Vértice

Coordenadas UTM Sistema WGS- 84

Este (m) Norte (m)

PALCAWANKA Área: 800 ha Código: 010214305

1 501 776 8 603 633

2 501 776 8 602 633

3 502 776 8 602 633

4 502 776 8 600 633

5 499 776 8 600 633

6 499 776 8 603 633

FUENTE: INGEMMET

5.2 ÁREA DE ACTIVIDAD MINERA

La concesión minera involucrada en el Proyecto Palcawanka lleva el mismo nombre y ocupa un área total de 800 ha; dentro de la cual se desarrollará el área de actividad.

 Área de actividad minera: Comprende un área dentro de la concesión

involucrada y en la cual se ejecutarán las actividades mineras de

(2)

exploración. Está conformado por un polígono de seis (06) vértices y comprende un área de 120,0 ha, los cuales se muestran en el siguiente cuadro:

Cuadro N° 5.2: Vértices del Polígono del Área de Actividad Minera Vértice Coordenadas UTM Sistema WGS-84

Este (m) Norte (m)

1 501 365 8 602 261

2 501 502 8 601 722

3 501 503 8 601 323

4 500 928 8 601 115

5 500 333 8 601 200

6 500 367 8 602 261

Área: 120,0 ha

FUENTE: INFINITA QULQUITIKA PERÚ S.A.C.

Es importante precisar que si bien, se ha delimitado un área de actividad minera, no en toda el área de este polígono se disturbará terreno puesto que las actividades de perforación se circunscriben al ámbito de la plataforma de perforación que tiene una medida, sin embargo por un orden de información (SEAL) y requisitos de términos de referencia se ha propuesto dicho polígono.

En el Anexo N° 5 del presente estudio adjuntamos el Mapa de Componentes de

Exploración (M-03) donde se pueden apreciar el área de actividad minera.

(3)

5.3 PLAN DE EXPLORACIÓN

El programa de exploración a ejecutarse en el área del Proyecto Palcawanka, contempla la ejecución de un programa de perforaciones de tipo diamantina de sesenta (60) perforaciones distribuidas en quince (15) plataformas. Cada plataforma comprenderá un área de 15 m de largo por 15 m de ancho, es decir 225 m

²

. Las perforaciones se realizarán a una altitud promedio de 4 200 msnm, y se utilizará una (01) perforadora de modelo LD-250 portátil o LF-70 Boart Longyear, la marca y modelo será a disponibilidad del proveedor. La profundidad promedio de cada una de las perforaciones es de 400 metros de longitud, la cual podrá disminuir si no se observa evidencias de mineralización en las muestras (testigos o cuttings) recuperadas o se puede extender si se encuentra mineralización en profundidad.

La disturbación del terreno debido a la habilitación de plataformas, accesos y pozas de lodos será mínima, tratando en la medida de lo posible ubicarlas en áreas preferentemente planas; asimismo, todas las plataformas serán ubicadas a una distancia no menor de 50 metros de cualquier fuente de agua permanente o esporádica. De esta manera se busca contribuir a la conservación del ambiente y sus recursos naturales.

5.4 LABORES SUPERFICIALES 5.4.1. Plataformas de Perforación

El Proyecto considera la ejecución de quince (15) plataformas de perforación,

que tendrán un área de 225 m

²

(15 m x 15 m), para la instalación y operación

de la máquina perforadora y para la disposición de los equipos auxiliares,

tuberías, cajas porta testigos, insumos, etc. Durante la preparación de cada

plataforma, se colocarán avisos preventivos para evitar la ocurrencia de

accidentes y se prohibirá el ingreso de personal no autorizado. Además cada

plataforma de perforación será ubicada a una distancia no menor de 50 metros

de cualquier fuente de agua permanente o esporádica. A fin de mantener la

estabilidad del talud de corte, en los casos que sea necesario se habilitarán

canales de coronación en la parte superior de la plataforma. Se ha estimado

que para conseguir una superficie plana de emplazamiento, se excavará una

profundidad promedio de 0,5 m por plataforma. En el Anexo Nº 4 se adjunta el

esquema de Distribución de Plataforma de Perforación.

(4)

La ubicación de las plataformas de perforación se pueden apreciar en el Mapa de Componentes (M-03) adjunto en el Anexo N° 5. A continuación se muestran algunas vistas de las áreas donde se habilitarán las plataformas del Proyecto Palcawanka:

Fotografía Nº 5.3: Área de ubicación de plataforma en ladera con escasa vegetación.

Fotografía Nº 5.4: Área de ubicación de plataforma en acceso (ausencia de vegetación).

Las coordenadas de las plataformas se muestran en el siguiente cuadro:

(5)

Cuadro N° 5.3: Plataformas de perforación Item Plat.

Coordenadas UTM

Sistema WGS-84 Cota

(msnm) Dist. (m) Fuente Sondaje Prof.

(m) Incl. Az.

Este Norte

1

P-1

500 489 8 601 592 3 975 55,4 Qda. Corrales

Ddh01 400 -45 350

Ddh02 400 -55 300

Ddh03 400 -65 270

Ddh04 400 -75 270

2

P-2

500 545 8 601 754 4 025 61,0 Qda. Corrales

Ddh05 400 -45 350

Ddh06 400 -55 300

Ddh07 400 -65 270

Ddh08 400 -75 270

3

P-3

500 642 8 601 723 4 025 166,0 Qda. Corrales

Ddh09 400 -45 350

Ddh10 400 -55 300

Ddh11 400 -65 270

Ddh12 400 -75 270

4

P-4

500 810 8 601 680 4 025 356,7 Qda. Corrales

Ddh13 400 -45 350

Ddh14 400 -55 300

Ddh15 400 -65 270

Ddh16 400 -75 270

5

P-5

500 700 8 601 580 4 060 267,6 Qda. Corrales

Ddh17 400 -45 350

Ddh18 400 -55 300

Ddh19 400 -65 270

Ddh20 400 -75 270

6

P-6

500 941 8 601 721 3 970 227,60 Qda. SN2

Ddh21 400 -45 350

Ddh22 400 -55 300

Ddh23 400 -65 270

Ddh24 400 -75 270

7

P-7

500 707 8 601 796 4 020 214,60 Qda. Corrales

Ddh25 400 -45 350

Ddh26 400 -55 300

Ddh27 400 -65 270

Ddh28 400 -75 270

8

P-8

501 114 8 601 860 3 900 54,80 Qda. SN1

Ddh29 400 -45 350

Ddh30 400 -55 300

Ddh31 400 -65 270

Ddh32 400 -75 270

9

P-9

500 968 8 601 855 3 960 69,60 Qda. SN1

Ddh33 400 -45 350

Ddh34 400 -55 300

Ddh35 400 -65 270

Ddh36 400 -75 270

10

P-10

500 843 8 601 874 4 020 161,20 Qda. SN1

Ddh37 400 -45 350

Ddh38 400 -55 300

Ddh39 400 -65 270

Ddh40 400 -75 270

11

P-11

500 717 8 601 893 4 075 223,80 Qda. Corrales

Ddh41 400 -45 350

Ddh42 400 -55 300

Ddh43 400 -65 270

Ddh44 400 -75 270

12

P-12

500 589 8 601 962 4 090 109,90 Qda. Corrales

Ddh45 400 -45 350

Ddh46 400 -55 300

Ddh47 400 -65 270

Ddh48 400 -75 270

13

P-13

500 457 8 602 044 4 125 95,10 Qda. Corrales

Ddh49 400 -45 350

Ddh50 400 -55 300

Ddh51 400 -65 270

Ddh52 400 -75 270

14

P-14

500 410 8 602 200 4 190 274,60 Qda. Corrales

Ddh53 400 -45 350

Ddh54 400 -55 300

Ddh55 400 -65 270

Ddh56 400 -75 270

15

P-15

500 748 8 602 243 4 125 511,40 Qda. Millhuayoc

Ddh57 400 -45 350

Ddh58 400 -55 300

Ddh59 400 -65 270

Ddh60 400 -75 270

(6)

5.4.2 Perforaciones Diamantina

Para las perforaciones contempladas en el Proyecto Palcawanka se empleará una (01) máquina de perforación de modelo disponible por la empresa contratista. El programa de perforación contempla la ejecución en conjunto de aproximadamente 24 000 m, en sesenta (60) perforaciones de 400 m de profundidad distribuidas en quince (15) plataformas que deberán comprobar la presencia de mineralización en profundidad.

Se ha estimado un promedio de avance de 50 m/día/máquina, dependiendo de las características de la roca. Teniendo en cuenta que el promedio de los sondajes es de 400 m, cada perforación se terminará en seis (06) días; sin embargo, se consideran dos (02) días más por sondaje para el traslado y/o alguna eventualidad. En total se ha determinado que cada sondaje se ejecutará en ocho (08) días. Las perforaciones se realizarán durante las 24 horas del día, en dos turnos de 12 horas cada uno, 7 días a la semana.

La perforadora trabajará con un motor diesel que generará empuje a la barra de perforación, la misma que contiene en el extremo inferior un corebarrel y una broca diamantada. Esta perforación permitirá obtener muestras en forma de barras de roca cilíndricas (testigos), las que serán extraídas, limpiadas y colocadas en cajas porta-testigos codificadas y posteriormente embaladas para su almacenamiento y evaluación.

De la perforación se obtendrán dos tipos de productos:



Los testigos (material de información geológica).



Los fluidos de perforación que contienen agua, material fino y residuos de aditivos biodegradables utilizados en la perforación.

Bajo la perforadora se colocará una geomembrana para aislar cualquier riesgo de contaminación de suelos, todos los materiales e insumos se colocarán sobre bandejas metálicas, protegidas con paños absorbentes en el caso de los combustibles para prevenir riesgos de contaminación de suelos.

Referente a los residuos de perforación, cabe indicar que todos los aditivos

utilizados son biodegradables. Además los aditivos a utilizar tienen como

principal objetivo ayudar a la perforación y tapar las fracturas que puedan

encontrarse en las rocas. Estos aditivos se adhieren a la roca evitando que la

(7)

poca agua ingresada se filtre y pierda, mientras que el aire a presión ingresado evacua el lodo formado, el cual es acumulado en las pozas de lodos.

Es importante resaltar que, de encontrarse resultados positivos en esta etapa de perforación, la Empresa podrá seguir y/o ampliar sus actividades de exploración con otro programa adicional de perforaciones y oportunamente se presentará al MINEM la solicitud correspondiente.

5.5 LABORES SUBTERRÁNEAS

No se realizará ningún tipo de actividad subterránea para efectos de esta presente campaña de exploración.

5.6 INSTALACIONES AUXILIARES 5.6.1. Accesos

Para llegar al área de exploración se cuenta con un trazo de vía existente empleado por la población para su transporte, el que será limpiado donde sea necesario. Aprovechando su existencia se habilitarán plataformas de perforación en su trayecto. Sin embargo, para acceder a las plataformas lejanas desde esta vía carrozable, se ha contemplado la habilitación de accesos con un ancho mínimo de 4,5 m que servirán para la respectiva movilización y aprovisionamiento de insumos de la maquinaria de exploración. Estos nuevos accesos, para el traslado de los equipos y accesorios de perforación, tendrán una longitud en total de 0,9 km.

La habilitación de los mismos se hará de tal manera que se minimice la perturbación del terreno, siguiendo en lo posible los contornos naturales y evitando el paso por zonas rocosas muy fracturadas y de fuerte pendiente.

Según la ubicación de las plataformas se utilizará la maquinaria adecuada para la habilitación de los accesos, se propone un tractor tipo D-8 con ripper, una retroexcavadora con oruga o en su defecto un similar dependiendo de la disponibilidad de la maquinaria del contratista complementado con la mano de obra no calificada, si es necesario y teniendo en consideración que el volumen a remover también será mínimo. Se indica que todo el material que se obtenga durante la ejecución de las operaciones será reservado en lugares próximos para usarlo en el momento que se requiera.

Estos accesos requerirán la habilitación de cunetas de 0,4 m de ancho por 0,3

m de profundidad, durante la época de lluvias, en época de estiaje no se

(8)

ejecutarán estas obras por ser innecesarias, tener en cuenta que en la zona existen quebradas intermitentes.

En el cuadro que se presenta a continuación, se muestran las consideraciones generales para la habilitación de accesos en el Proyecto Palcawanka:

Cuadro N° 5.1: Características de vías de acceso del proyecto

Descripción Características

Ancho promedio de

rodadura 4,5 m de ancho.

Pendiente La plataforma de los caminos tendrá en las curvas un peralte de 1,0 % y 1,5 %.

Cunetas Ancho de 0,4 m y profundidad de 0,3 m.

FUENTE: MINISTERIO DE TRANSPORTES

En el Anexo N° 4 de la presente DIA se adjunta el esquema del acceso, se presenta la vista del corte transversal y de planta de los accesos que se van a construir y/o acondicionar.

En la habilitación y mantenimiento de accesos se cruzarán cuerpos de agua, por lo cual, será necesario acondicionar obras de arte artesanal (tipo badén) que garanticen el tránsito en época de lluvia, los cuales serán habilitados en la quebrada SN1 y en la quebrada SN2 y se ubicarán como se señala en el siguiente cuadro:

Cuadro N° 5.2: Ubicación de Badenes

Componente Coordenadas UTM WGS 84 (Zona 18 S) Altitud (msnm) Este (m) Norte (m)

B-1 501 021 8 601 900 3 960

B-2 501 084 8 601 544 3 910

B-3 501 116 8 601 556 3 885

B-4 501 160 8 601 569 3 870

B-5 501 188 8 601 593 3 845

B-6 501 202 8 601 599 3 840

B-7 501 092 8 601 796 3 920

Debemos tener en cuenta que los badenes propuestos se habilitarán en

accesos que intercomunican las plataformas de perforación y que tienen

(9)

carácter temporal ya que se rehabilitará después de terminado el programa de exploración, a menos que la población lo solicite para su uso.

Asimismo, se debe tener en cuenta que estos accesos solo serán utilizados por las unidades para el Proyecto de exploración, por lo que el tránsito será bastante reducido. El esquema del badén se muestra en el Anexo N° 4 de la presente DIA.

5.6.2. Pozas de lodos

Se proyecta habilitar treinta (30) pozas de lodos, es decir dos (02) adyacentes a cada plataforma. Las dimensiones de las pozas serán de 2 m de ancho x 3 m de largo x 2 m de profundidad. Su base estará revestida con material impermeable, para evitar filtraciones y estará delimitada por cintas de seguridad, bermas u otro elemento que brinde las condiciones de seguridad al personal. Las pozas de lodos estarán ubicadas colindantes y/o adyacentes a las plataformas de perforación.

La función de las pozas de lodos es la acumulación temporal de los lodos que se generen durante la perforación. Inicialmente estos fluidos serán captados en tinas, en donde se recirculará el agua, para luego depositar los lodos remanentes en las pozas para este fin, una vez que los materiales en las pozas hayan secado, se procederá a cubrirlos con el mismo material extraído y perfilado conforme a la superficie natural del terreno.

El suelo removido en la habilitación y acondicionamiento de las pozas de lodos será acumulado a un lado de ellas con el fin de ser reutilizado en las actividades de restauración ambiental y cierre.

En el Anexo N° 4 se adjunta el diseño de recirculación y la hoja MSDS del material impermeable que se usará como recubrimiento.

5.6.3. Campamento

El presente Proyecto no contempla la construcción de un campamento dentro

del área de actividad, puesto que se ha considerado alquilar un predio ubicado

en el C.P. de Palca, para el alojamiento del personal que trabajará en el

proyecto. Esta vivienda contará con todos los servicios. Se acondicionarán

áreas que cumplirán la función de almacén temporal de testigos, para residuos

sólidos y para combustibles, grasas, aceites y aditivos de perforación.

(10)

5.6.4. Almacenes

Con respecto a los almacenes temporales, se acondicionará en el C.P. de Palca:



Almacén Temporal de testigos

Es el área donde se almacenan y clasifican los testigos producto de la perforación, estará ubicada en un área dentro del predio alquilado y estará debidamente señalizado.



Almacén temporal de combustible, aceites, grasas y aditivos de perforación

Será acondicionado en la vivienda alquilada en el C.P de Palca. Desde ahí, los insumos serán transportados diariamente hacia el área de trabajo.

Las áreas individuales destinadas a almacenar el combustible, grasa, aceites y aditivos contarán con un sistema de contención y una superficie impermeabilizada con material impermeable; adicionalmente se contará con diques, bermas y/o paredes que permitan contener el 110% de la cantidad máxima a ser almacenada. El área de almacenamiento de combustibles, contará con las hojas MSDS de datos de seguridad para la disponibilidad del personal que manipula estos productos.

El suministro hacia el almacén se realizará de acuerdo al requerimiento de maquinarias y a la disponibilidad de los servicentros desde el mismo centro poblado.

5.6.5. Manejo de residuos

Para el adecuado manejo de los residuos sólidos generados se ha contemplado la ubicación de cilindros.



Cilindros para Residuos Sólidos

Para el adecuado manejo de los residuos sólidos domésticos, industriales y

peligrosos se ha contemplado la ubicación de cilindros en las plataformas. Cada

plataforma contará con tres (03) cilindros debidamente rotulados para la

clasificación de los residuos sólidos generados, además contarán con tapas

para mantenerse cerrados y colocados sobre una base de madera y/o

geomembrana para evitar su contacto con el suelo. Los residuos serán

recolectados de cada plataforma y serán llevados al almacén temporal de

residuos sólidos acondicionado en el predio alquilado en el C.P. de Palca.

(11)



Almacén temporal de residuos sólidos

En este lugar se acondicionará un almacén de residuos sólidos, para el manejo de los residuos domésticos y peligrosos, generados por el proyecto. Los residuos sólidos generados serán clasificados por tipo, para lo cual se contarán con las cantidades suficientes de envases debidamente rotulados para facilitar la segregación. La clasificación de los residuos, se realizará utilizando el código de colores establecido en el Anexo 11 del D.S. Nº 055-2010-EM (basado en la Norma Técnica Peruana - NTP. 900.058.2005 “Código de colores para los dispositivos de almacenamiento de residuos”). El código de colores a utilizar será el siguiente:

Cuadro N° 5.3: Clasificación de residuos sólidos Clasificación de residuos Clasificación de residuos

(SEGÚN EL D.S. Nº 055-2010-EM) Color de recipiente

Residuos Industriales

Metal Amarillo

Residuos reciclables, como plástico Blanco

Residuos Generales

Negro

Residuos Domésticos

Papel y cartón Celeste

Residuos Orgánicos Marrón

Vidrio Verde

Residuos Peligrosos Residuos peligrosos y tóxicos Rojo

FUENTE: GEADES CONSULTING S.A.C.

Los residuos industriales y peligrosos, serán dispuestos por parte de la EPS-RS autorizada por DIGESA, la cual se encargará de su transporte y disposición final.



Letrina

En el proyecto Palcawanka se habilitará una (01) letrina, ubicada dentro del área de actividad para uso del personal. Tendrá dimensiones de 1,2 m de lado por 1,8 m de profundidad, sobre este pozo se colocará una base de madera de de 5 cm de grosor, tendrá paredes, tubo de ventilación, puerta y un techo de calamina.

Cuadro N° 5.4: Coordenadas UTM de las letrinas

Componente

Coordenadas UTM

(WGS 84) Altitud

(msnm) Este (m) Norte (m)

L1 500 863 8 601 599 4 010

(12)

5.6.6. Reservorios de agua

Se propone utilizar cuatro (04) depósitos para el almacenamiento de agua, tanques tipo Rotoplast de 2 500 L de capacidad, que se encontrarán cercanos a los frentes de trabajo. El abastecimiento de los tanques será mediante un circuito de bombeo de agua para la extracción del agua y tuberías para conducirla hacia los tanques. El mantenimiento de los mismos se realizará con la evacuación respectiva de agua sobrante y limpiado periódicamente; este se mantendrá abastecido en caso se necesite la utilización del recurso hídrico, puesto que se plantea recircular el agua en las actividades de exploración. De estos tanques se conducirá el agua al área de trabajo (zona de perforación).

Cada uno ocupará un área de 1,5 m de ancho x 1,5 m de largo colocados sobre material impermeable de protección al suelo.

A continuación se muestran las coordenadas de la ubicación de los reservorios para almacenamiento de agua:

Cuadro N° 5.5: Coordenadas UTM de los Reservorios de agua

Componente

Coordenadas UTM

(WGS 84) Altitud

(msnm) Este (m) Norte (m)

Res01 500 559 8 602 068 4 125

Res02 500 401 8 602 222 4 175

Res03 500 761 8 602 244 4 150

Res04 500 825 8 602 002 4 050

5.7 ÁREA EFECTIVA A DISTURBARSE Y VOLUMEN DE MATERIAL A REMOVER

El área afectada será aquella donde se ubiquen los diferentes componentes del Proyecto Palcawanka, lo que representa un área mucho menor a la concesión involucrada o a la superficie señalada como área de actividad minera. Para la presente campaña de exploración, la disturbación será sólo la necesaria;

además, de considerar que la selección de sitios para la ubicación de los

componentes será en zonas abiertas de escasa vegetación manteniendo en lo

posible la forma del relieve característico de la zona. En los siguientes cuadros

se puede observar tanto el área a disturbar como el volumen a remover según

los componentes a habilitar para el proyecto en mención:

(13)

Cuadro N° 5.6: Área estimada a disturbar en el proyecto Componentes Ancho (m) Largo (m) Área (m

²

) Cantidad

(unid)

Área total (m

²

)

Acceso en el área del Proyecto 4,5 900 4 050 1 4 050

Campamento Centro poblado de Palca

Reservorios de agua 1,5 1,5 2,25 4 9

Plataformas 15 15 225 15 3 375

Pozas de lodos 2 3 6 30 180

Almacenes

Almacén de testigos

Centro poblado de Palca Almacén de combustible, grasas,

aceites y aditivos Manejo de Residuos

Almacén Temporal de RRSS Centro poblado de Palca

Letrinas 1,2 1,2 1,44 1 1,44

Total 7 615,44

Cuadro N° 5.7: Volumen estimado de movimiento de material en el proyecto Componentes Ancho (m) Largo (m) Profundidad

(m)

Cantidad (unid)

Volumen total (m3)

Acceso en el área del Proyecto 4,5 900 0,5 1 2 025

Campamento Centro poblado de Palca

Reservorios de agua 1,5 1,5 0 4 0

Plataformas 15 15 0,5 15 1 687,5

Pozas de lodos 2 3 2 30 360

Almacenes Almacén de testigo

Centro poblado de Palca Almacén de combustible, grasas,

aceites y aditivos Manejo de Residuos

Almacén Temporal de RRSS Centro poblado de Palca

Letrinas 1,2 1,2 1,8 1 2,592

Total 4 075,092

(14)

5.8 EQUIPOS E INSUMOS UTILIZADOS EN LA EXPLORACIÓN 5.8.1. Maquinarias y equipos

El Proyecto Palcawanka contará con personal, maquinaria, herramientas menores y equipo de perforación para la elaboración de las plataformas.

La perforación cumplirá con todo rigor los debidos procedimientos de operación y de cuidado del ambiente, conforme a la normativa existente y a las guías ambientales para trabajos de exploración. El mantenimiento de la maquinaria se realiza en Palca y de ser necesario se trasladará la maquinaria a la ciudad de Huancavelica.

En el siguiente cuadro se muestra el número aproximado de la maquinaria y equipo a emplearse:

Cuadro N° 5.8: Maquinaria y equipo-Proyecto de Exploración Minera Palcawanka

Requerimiento Cantidad

Máquina perforadora portable LD – 250 o LF-70 Boart

Longyear 01

Tractor a Orugas D-7, D-4 o Caterpillar Similar 01

Camionetas Hilux 02

Extintores 03

Accesorios de perforación 01

GPS 02

5.8.2. Consumo de combustibles y aditivos Combustible

El combustible será el diesel y será adquirido en Palca y Huancavelica, desde allí será llevado diariamente hasta el área de actividad sólo para el uso necesario de las actividades. Para dicho transporte se utilizará una cisterna con sus respectivos permisos. Se contará con un kit de emergencia contra derrames (provisto con bandejas, paños absorbentes, pico, lampa, lentes de seguridad, etc.) y el personal estará capacitado para la respuesta ante la ocurrencia eventual de un derrame.

El volumen aproximado de consumo de combustible para el periodo de

ejecución del Proyecto (principalmente perforación) se muestra en el cuadro

Cuadro N° 5.9: Consumo de combustible aproximado Equipo Consumo Mensual

(gln/mes)

Nº de Equipos

Tiempo en Meses

Cantidad Total (gln)

Máquina perforadora 1 500 01 16 24 000

Aditivos y grasas

En la realización de las actividades de perforación se considera la utilización de aditivos de perforación, aceites y grasas, el detalle de su consumo se lista a continuación:

Cuadro N° 5.10: Consumo de aditivos para la perforación aproximado

Aditivos Unidad Consumo

diario

Consumo mensual

Consumo total

Bentonita (Quick Gel ) kg 25 750 12 000

G-STOP kg 0,35 10,5 168

DP 610 kg 0,35 10,5 168

Rod Heavy Grease kg 0,63 18,9 302,4

Aceites Gln. 0,6 18 288

Grasas kg 0,6 18 288

Las hojas MSDS de los aditivos mencionados en el cuadro anterior se adjuntan

en el Anexo N° 4 de la presente DIA.

(16)

5.9 ABASTECIMIENTO DE AGUA 5.9.1 Agua para Consumo Industrial

INFINITA QULQUITIKA PERÚ S.A.C. ha considerado tres (03) puntos de captación para el abastecimiento de agua, ubicados en las quebradas Millhuayoc y Corrales. El agua será transportada por una motobomba hasta donde se encuentran los reservorios de agua. Cabe indicar que toda el agua que sea bombeada, será derivada para el enfriamiento de una máquina de perforación, se requiere una dotación de agua a emplear de 0,5 l/s, lo que significa un consumo diario de:

0,5 l/s x 60 s/1min x 60 min/1h x 24 h/1día = 43 200 l/día ó 43,2 m

³

/día/máquina Para reducir el consumo de agua, se tratará de recircular los lodos de perforación, reduciendo en la medida de lo posible el caudal de agua fresca a utilizar sin poner en riesgo la continuidad del sondaje en perforación. Estas cifras pueden varias notablemente si la roca es fracturada y/o permeable.

Considerando que existe un sistema de recirculación en la perforación, por referencia de proyectos análogos podemos indicar que el porcentaje de retorno promedio es de 45 % del total del consumo. Por lo que, se estima el consumo en 23,76m

³

/día/maquina. A su vez se empleará agua para la minimización del polvo en los accesos y/o trochas carrozables, para lo cual se requerirán 2 m

³

/día que es equivalente a 2 000 l/día. Es decir que el requerimiento diario del proyecto para regadío de accesos, hace un total de 960 m

³

/año. A continuación se muestran las coordenadas de ubicación de los puntos de toma de agua:

Cuadro N° 5.11: Coordenadas de las alternativas de los puntos de toma de agua para uso industrial

Punto Fuente

Coordenadas UTM WGS 84

(Zona 18) Altitud (msnm) Este (m) Norte (m)

TA-1 Qda. Corrales 500 379 8 601 248 3 860

TA-2 Qda. Millhuayoc 501 261 8 602 117 3 890

TA-3 Qda. Millhuayoc 501 370 8 601 594 3 800

(17)

5.9.2 Agua para Consumo Humano

Considerando que los trabajadores se alojarán en un predio alquilado, el abastecimiento de agua para consumo humano en la zona de trabajo, será mediante la compra de agua envasada en el centro poblado de Palca y transportada mediante camionetas. El consumo de agua se estima en 5,68 litros/día/persona, un promedio de 25 trabajadores, por un periodo de 730 días, que equivale a 103,66 m

³

, por todo el periodo que dure el proyecto.

5.10 VOLÚMENES ESTIMADOS DE AGUA DE DESECHOS INDUSTRIALES O AGUA SERVIDAS

Los trabajos de exploración proyectados no generarán efluentes domésticos, debido a que se utilizará los servicios del predio alquilado en Palca, para alimentación y aseo personal.

Los trabajos de exploración proyectados no generarán efluentes industriales ya que el flujo será derivado a las pozas de captación de fluidos (pozas de lodos y recirculación), donde se almacenarán para su decantación y reutilización en la perforación.

5.11 RESIDUOS SÓLIDOS 5.11.1 Volúmenes estimados

Toda actividad humana genera residuos, los cuales deben ser dispuestos de manera adecuada para no producir impactos significativos en el ambiente.

Los residuos que se generarán, como botellas, envolturas plásticas, vidrios, entre otros, serán clasificados y almacenados temporalmente en el cilindro correspondiente. Luego la Empresa Prestadora de Residuos Sólidos (EPS-RS) autorizada por DIGESA se encargará de su transporte y disposición final.

Los residuos industriales estarán constituidos por: aceites usados, wipes con combustible, grasa y aceites, bolsas de aditivos, etc. Estos residuos serán colocados en cilindros con tapa y con bolsas en su interior, luego serán entregados a una EPS-RS, autorizada por DIGESA, para su transporte y disposición.

Se ha estimado que se minimizará la generación de residuos peligrosos; sin

embargo durante la ejecución del proyecto, se podrían generar estos residuos

tales como baterías, depósitos de pinturas, etc., los cuales serán dispuestos en

un cilindro de color rojo que indique residuos peligrosos.

(18)

a. Residuos Sólidos Domésticos:

Las fuentes de generación de residuos sólidos domésticos serán las áreas productivas. En estas instalaciones se generaran principalmente restos de alimentos, plásticos, papeles, cartones, vidrios, latas, entre otros, los cuales son almacenados en contenedores debidamente rotulados y distribuidos cerca de las fuentes generadoras. La disposición final de estos residuos estará a cargo de una EPS-RS debidamente registrada y autorizada por DIGESA.

La estimación de los residuos sólidos domésticos a generar se hizo teniendo en cuenta que la densidad per cápita es 0,55 Kg/hab/día (CEPIS).

Los detalles de generación se detallan en el cuadro mostrado a continuación:

Cuadro N° 5.12: Generación de Residuos Sólidos Domésticos

RESIDUOS A GENERAR

CLASIFICACIÓN ( D.S. 057-2004-PCM) Residuos No Peligrosos CÓDIGO DE RESIDUO

(*)TIPO DE RESIDUO B3.0

(*)RESIDUOS B3.2

VOLUMEN PER CÁPITA (m³/hab/día) 0,001

VOLUMEN (m³/día) 0,025

UNIDADES DE PESO (kg) Kilogramo

PESO PER CÁPITA (kg) 0,55

FRECUENCIA Diario

GENERACIÓN TOTAL

PERIODO 24 meses

VOLUMEN (m³) 18,25

PESO (kg) 10 037,5

ALMACENAJE TEMPORAL (TM/MES) 0,42

CANTIDAD TOTAL (TM/MES) 0,42

TRANSPORTE Y DISPOSICIÓN FINAL EPS-RR.SS.

(*) B3.0

Residuos que contengan principalmente constituyentes orgánicos, que pueden contener metales y materiales inorgánicos (*) B3.2 Residuos de papel, cartón y productos del

papel.

(19)

b. Residuos Sólidos Industriales:

Los residuos industriales estarán constituidos por: aceites usados, waypes con combustible, grasa y aceites, bolsas de aditivos, etc. Estos residuos serán colocados en cilindros con tapa y con bolsas en su interior, luego serán entregados a una EPS-RS, autorizada por DIGESA, para su transporte y disposición.

En el siguiente cuadro, se muestra la tasa promedio de generación mensual de residuos industriales (inflamables y metálicos) en base a la información estimada en función a sus registros para proyectos similares.

Cuadro N° 5.13: Tasa de generación de Residuos Sólidos Industriales

CLASIFICACIÓN ( D.S. 057-2004-PCM) Residuos No Peligroso CÓDIGO DE RESIDUO

(*)TIPO DE RESIDUO B2(*)

(*)RESIDUOS B2.4(*)

PESO (Kg/mes) 100

FRECUENCIA Mensual

TOTAL DEL PROYECTO (PESO (kg) en

24 meses) 2 400

COMERCIALIZACIÓN (TM/MES) _

REAPROVECHAMIENTO (TM/MES) _

MINIMIZACIÓN (TM/MES) _

TRANSPORTE Y DISPOSICIÓN FINAL EPS-RR.SS.

(*) B2.0 Residuos que Contengan Principalmente Constituyentes Inorgánicos

(*)B2.4 Residuos que Contengan Principalmente Constituyentes Inorgánicos

c. Residuos Peligrosos

Los trapos, paños absorbentes, envases plásticos de lubricantes y material

contaminado con aceites, lubricantes y/o combustibles serán acopiados en

cilindros debidamente rotulados y tapados.

(20)

Los detalles de generación se encuentran en el cuadro mostrado a continuación:

Cuadro N° 5.14: Tasa de generación de Residuos Sólidos Peligrosos

RESIDUOS A GENERAR CLASIFICACIÓN ( D.S. 057-2004-

PCM) Residuos Peligrosos

CÓDIGO DE RESIDUO

(*)TIPO DE RESIDUO A4.0

(*)RESIDUOS A4.6

PESO (kg/mes) 50

FRECUENCIA Mensual

TOTAL DEL PROYECTO (PESO (kg)

en 24 meses) 1 200

COMERCIALIZACIÓN (TM/MES) _

REAPROVECHAMIENTO (TM/MES) _

MINIMIZACIÓN (TM/MES) _

MARCAR SEGÚN EL CASO EPS-RR.SS.

TRATAMIENTO DE RESIDUOS PELIGROSOS

CANTIDAD TOTAL (TM/MES) ---

OBSERVACIONES Ninguna

TRANSPORTE, DISPOSICION FINAL

Y TRATAMIENTO EPS-RR.SS.

(*) A4.0

Residuos que Pueden Contener Constituyentes Inorgánicos u

Orgánicos (*) A4.6

Residuos contaminados con mezclas y emulsiones de aceite y

agua o de hidrocarburos y agua FUENTE: GEADES CONSULTING S.A.C.

5.11.2 Manejo

Los residuos sólidos generados en la actividad de exploración serán

clasificados por tipo. En las zonas de trabajo y donde se aloje el personal obrero

se contarán con las cantidades suficientes de envases debidamente rotulados

para facilitar la segregación. También se instalarán cilindros de colores para el

almacenamiento temporal de residuos sólidos generados de manera clasificada

en cada plataforma.

(21)

La segregación de los residuos, se realizará utilizando el código de colores establecido en el Anexo 11 del D.S. Nº 055-2010-EM (basado en la Norma Técnica Peruana - NTP. 900.058.2005 “Código de colores para los dispositivos de almacenamiento de residuos”). El código de colores a utilizar será el siguiente:

 Marrón: domésticos, tales como residuos orgánicos y residuos inorgánicos generados en labores domésticas.

 Amarillo: metales.

 Rojo: Residuos peligrosos y tóxicos.

 Blanco: residuos reciclables tales como plástico (un contenedor rotulado).

 Verde: vidrio.

 Celeste: papel y cartón.

 Negro: Generales:

Se realizará la cuantificación de residuos a fin de mantener su control. Los recipientes se mantendrán debidamente cerrados o cubiertos para evitar que se humedezcan o dispersen por acción del viento.

5.11.3 Traslado y disposición final

Los residuos generados en el Proyecto (domésticos, industriales y peligrosos) serán dispuestos en cilindros debidamente sellados y protegidos de la intemperie, se controlará la capacidad de almacenamiento a fin de establecer las coordinaciones pertinentes que permitan establecer el traslado del residuo por parte de una EPS-RS autorizada por DIGESA.

5.12 NÚMERO ESTIMADO DE TRABAJADORES

En el Proyecto se requerirá aproximadamente 25 trabajadores, siendo la distribución del personal de la siguiente manera:

Cuadro N° 5.15: Personal asignado al Proyecto Palcawanka

Empresa Cargo N° de personal

INFINITA QULQUITIKA S.A.C. Geólogo 2

Administradores y supervisores 5

Contratista perforista

Actividades de perforación 10 Supervisor de perforación 2

Ayudantes locales 6

TOTAL 25

(22)

5.13 FUENTE DE ENERGÍA

Se tendrá un (01) grupo electrógeno de 12 Kw en una zona previamente acondicionada en el área del predio alquilado (por contingencia), sin embargo se indica que se empleará los servicios de energía eléctrica del mismo centro poblado de Palca.

Cabe mencionar que no se requerirá el empleo de energía eléctrica en el área de perforaciones, ya que la iluminación de las plataformas durante el turno de noche será mediante luminarias estacionarias que operan con petróleo Diesel D2.

5.14 CRONOGRAMA DE ACTIVIDADES A REALIZAR

Este cronograma se iniciará una vez que se obtenga la autorización de inicio de actividades por parte de la Dirección General de Minería (DGM) del Ministerio de Energía y Minas.

El tiempo total estimado para la ejecución del Proyecto es de veinticuatro (24) meses, contando la etapa de habilitación de accesos, instalaciones complementarias, la fase de exploraciones (perforaciones) y la etapa de cierre y post – cierre.

El cronograma de actividades del Proyecto se ha formulado en base a los siguientes criterios:

A. Fase de preparación:

Se contabiliza el tiempo necesario para desarrollar las siguientes actividades:

Cuadro N° 5.16: Tiempo de ejecución de actividades de preparación

Actividad Tiempo de ejecución

Habilitación de accesos.

300 días Habilitación de plataformas y pozas de lodos.

Señalización de zonas de trabajo y vías de acceso.

B. Fase de exploración:

El tiempo de ejecución de las actividades de preparación y cierre por plataforma

de perforación se detallan en el siguiente cuadro:

(23)

Cuadro N° 5.17: Tiempo estimado de preparación y cierre de plataforma

Nº Actividad Nº días

1 Llegada de máquina y preparación, acondicionamiento de las

pozas. 01

2 Ejecución de perforación. 06

3 Retiro de equipos, rehabilitación y cierre (tapado de pozas,

obturación de sondaje, limpieza y nivelación de superficie). 01 Total de días estimados por sondaje 08 Total de días estimados para el desarrollo de una plataforma 32 Total de días estimados para el desarrollo de 15 plataformas (04

sondajes por plataforma) 480

El tiempo requerido para la preparación, perforación y cierre de plataformas será de dieciséis (16) meses aproximadamente. Sin embargo se está considerando un total de 30 días adicionales a modo de contingencia.

C. Cierre y Post – Cierre:

Durará nueve (09) meses e incluye las actividades que permitan recuperar en los posible aspectos ambientales (suelos, vegetación) que fueron disturbados en la habilitación de los componentes de exploración, tratando de recuperar su estado natural y su estabilidad física y química.

Cuadro N° 5.18: Tiempo de ejecución de actividades de cierre Actividad Tiempo de Ejecución Rehabilitación de áreas disturbadas

200 Días Rehabilitación de accesos.

Monitoreo Post-cierre. 150 Días

Es importante indicar que muchas de estas actividades se realizarán de manera

paralela. A continuación se presenta el cronograma de actividades del Proyecto

Palcawanka de manera gráfica:

(24)

Cuadro N° 5.19: Cronograma de Actividades del Proyecto de Exploración Palcawanka

ETAPAS

Tiempo de duración de actividades (meses)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

1

Habilitación de accesos.

2

Habilitación de plataformas, pozas de lodos y señalizaciones.

3

Instalación de maquinaria y perforación diamantina.

4

Retiro de maquinaria y obturación de sondajes.

5

Cierre y rehabilitación de áreas disturbadas.

6
