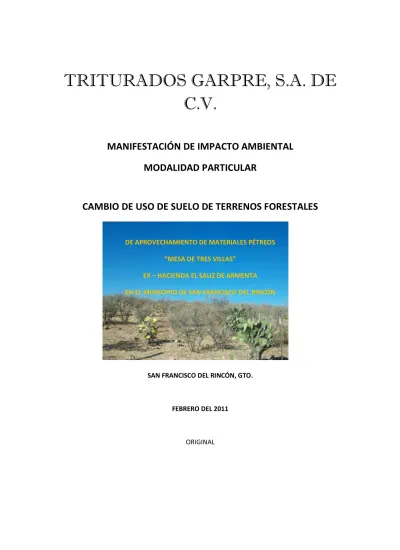

(1)TRITURADOS GARPRE, S.A. DE C.V. MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD PARTICULAR. CAMBIO DE USO DE SUELO DE TERRENOS FORESTALES. DE APROVECHAMIENTO DE MATERIALES PÉTREOS “MESA DE TRES VILLAS” EX – HACIENDA EL SAUZ DE ARMENTA EN EL MUNICIPIO DE SAN FRANCISCO DEL RINCÓN. SAN FRANCISCO DEL RINCÓN, GTO.. FEBRERO DEL 2011. ORIGINAL.

(2) CONTENIDO I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL I.1 Proyecto I.1.1 Nombre del Proyecto I.1.2 Ubicación del proyecto I.1.3 Tiempo de vida útil del proyecto I.1.4 Presentación de la documentación legal I.2 Promovente I.2.1 Nombre o razón social I.2.2 Registro federal de contribuyentes del promovente I.2.3 Nombre y cargo del representante legal I.2.4 Dirección del promovente I.3 Responsable de la elaboración del estudio de impacto ambiental I.3.1 Nombre o razón social I.3.2 Registro Federal de Contribuyentes o CURP I.3.3 Nombre del responsable técnico del estudio I.3.4 Dirección del responsable técnico del estudio II. DESCRIPCIÓN DEL PROYECTO II.1 Información general del proyecto II.1.1 Naturaleza del proyecto II.1.2 Selección del sitio II.1.3 Ubicación física del proyecto y planos de localización II.1.4 Inversión requerida II.1.5 Dimensiones del proyecto II.1.6 Uso actual de suelo II.1.7 Urbanización del área y descripción de servicios requeridos II.2 Características particulares del proyecto II.2.1 Programa general de trabajo II.2.1.1 Estudios de campo y gabinete II.2.2 Preparación del sitio II.2.3 Descripción de obras y actividades provisionales del proyecto II.2.4 Etapa de construcción.

(3) II.2.5 Etapa de operación y mantenimiento II.2.6 Descripción de obras asociadas al proyecto II.2.7 Etapa de abandono del sitio II.2.8 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera II.2.9 Infraestructura para el manejo y la disposición adecuada de los residuos III. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL Y EN SU CASO, CON LA REGULACIÓN DEL USO DEL SUELO IV. DESCRIPCIÓN DEL SISTEMA AMBIENTAL Y SEÑALAMIENTO DE LA PROBLEMÁTICA AMBIENTAL DETECTADA EN EL ÁREA DE INFLUENCIA DEL PROYECTO. INVENTARIO AMBIENTAL IV.1 Delimitación del área de estudio IV.2 Caracterización y análisis del sistema ambiental IV.2.1 Aspectos abióticos a) Clima b) Geología y geomorfología c) Suelos 41 d) Hidrología superficial y subterránea IV.2.2 Aspectos bióticos a) Vegetación terrestre b) Fauna IV.2.3 Paisaje IV.2.4 Medio socioeconómico a) Demografía b) Factores socioculturales IV.2.5 Diagnóstico ambiental a) Integración e interpretación del inventario ambiental b) Síntesis del inventario ambiental V. IDENTIFICACIÓN, DESCRIPCIÓN Y EVALUACIÓN DE LOS IMPACTOS AMBIENTALES V.1 Metodología para identificar y evaluar los impactos ambientales V.1.1 Indicadores de impacto V.1.2 Lista indicativa de indicadores de impacto V.1.3 Criterios y metodologías de evaluación V.1.3.1 Criterios V.1.3.2 Metodologías de evaluación y justificación de la metodología seleccionada VI. MEDIDAS PREVENTIVAS Y DE MITIGACIÓN DE LOS IMPACTOS AMBIENTALES VI.1 Descripción de la medida o programa de medidas de mitigación o correctivas por componente ambiental.

(4) VI.2 Impactos residuales VII. PRONÓSTICOS AMBIENTALES Y EN SU CASO, EVALUACIÓN DE ALTERNATIVAS VII.1 Pronóstico del escenario VII.2 Programa de vigilancia ambiental VII.3 Conclusiones VIII. IDENTIFICACIÓN DE LOS INSTRUMENTOS METODOLÓGICOS Y ELEMENTOS TÉCNICOS QUE SUSTENTAN LA INFORMACIÓN SEÑALADA EN LAS FRACCIONES ANTERIORES VIII.1 Formatos de presentación VIII.2 Otros anexos VIII.3 Glosario de términos ANEXO. MÉTODOS PARA LA IDENTIFICACIÓN, PREDICCIÓN Y EVALUACIÓN DE IMPACTOS AMBIENTALES BIBLIOGRAFÍA GLOSARIO DE TÉRMINOS.

(5) ANTECEDENTES. La empresa denominada triturados Garpre, S.A. de C.V., a través de su Administrador Único, el C. Rosalío García Díaz, tomo la decisión de llevar a cabo el aprovechamiento del material pétreo, por lo que estableció pláticas con el dueño del predio, el C. Donato Cortés Flores, a fin de que le rentará una fracción del predio de su propiedad denominado “Mesa de Tres Villas” en una superficie de 15-00-00.00 Ha. (150,000.00 metros cuadrados), protocolizado mediante escritura número 11,218 once mil doscientos dieciocho, ante la fe del Notario Público número 11, Lic. Severiano Pérez Vázquez del partido judicial de San Francisco del Rincón, Gto., en fecha 16 de agosto del 2008, con duración del contrato por un periodo de 10 años, contados a la firma del mismo, por lo que dicho contrato concluye en fecha 16 de agosto del 2018.. Una vez protocolizado el acto, la empresa Triturados Garpre, S.A. de C.V., se dio a la tarea de tramitar los permisos correspondientes a fin de evitar pormenores para llevar a cabo dicho aprovechamiento.. Para ello, en fecha 23 de septiembre del 2008 realizó la solicitud de autorización en materia de impacto ambiental ante la Dirección de Desarrollo Urbano y Ecología del Municipio de San Francisco del Rincón, Gto., para la explotación, extracción y trituración.

(6) de material pétreo en una fracción del predio Mesa de Tres Villas, Ex – Hacienda del Sauz de Armenta, en el Municipio de San Francisco del Rincón, Gto. Lo anterior, toda vez que el municipio contaba con un convenio de descentralización de funciones en materia de evaluación del impacto ambiental, mediante el cual el Instituto de Ecología del Estado le otorga dicha facultad al municipio conforme lo establece la Ley para la Protección y Preservación del Ambiente para el Estado de Guanajuato.. En fecha 07 de octubre del 2008, la Dirección de Desarrollo Urbano y Ecología del municipio de San Francisco del Rincón, Gto., determinó que para otorgar la autorización solicitada, era necesario someter al proyecto, al proceso de evaluación del impacto ambiental, mediante la presentación de una manifestación de impacto ambiental modalidad general C.. Con fecha 18 de diciembre del 2008 la empresa Triturados Garpre, S.A. de C.V., ingresó a la Dirección de Desarrollo Urbano y Ecología, la manifestación de impacto ambiental en su modalidad general C.. Con fecha 19 de junio del 2009 la Dirección de Desarrollo Urbano y Ecología del Municipio de San Francisco del Rincón, Gto., Emitió la Resolución correspondiente donde Autorizaba la explotación, extracción y trituración de material pétreo en una superficie de 10,000.00 metros cuadrados (01-00-00.00 Ha.) en un volumen de 50,000.00 metros cúbicos dentro de una fracción del predio llamado Mesa de Tres Villas, esto dentro de una superficie de 15 hectáreas se autorizó una hectárea, quedando a salvo sus derechos para renovar dicha autorización.. A la par de la tramitología de impacto ambiental, se realizaron la gestión para obtener la Licencia de Uso de Suelo que otorga el Municipio de San Francisco del Rincón, Gto., la cual se obtuvo en fecha 22 de septiembre del 2009. Una vez cumplido con dichos requisitos, la empresa Triturados Garpre, S.A. de C.V., se dio a la tarea de llevar a cabo la ejecución del proyecto en el sitio pretendió a fin de cumplir en tiempo y forma con las condicionantes establecidas en las resolución mencionadas..

(7) Por otra parte, y a falta de una asesoría adecuada en materia ambiental, se omitió la gestión para la obtención del cambio de uso de suelo de terrenos forestales, dadas las características propias del predio (tipo de vegetación, relieve, etc), desconociendo la misma empresa la obligatoriedad de gestionar dicho permiso. Tal es el hecho que con fecha 11 y 12 de octubre del 2010 respectivamente se recibieron las Órdenes de Inspección siguientes. • Orden de Inspección Nº RN/222/10, con el objeto de verificar los probables actos, hechos u omisiones, relativos al cambio de uso de suelo de terrenos forestales en el predio derivado de la extracción de material pétreo. • Orden de Inspección Nº RN/224/10, con el objeto de verificar los probables actos, hechos u omisiones, relativos al despalme y desmonte en el predio derivado de la extracción de material pétreo.. Es importante destacar que dichos procedimientos fueron levantados para 10,000.00 metros cuadrados (1.0 hectáreas) la cual que viene trabajando la empresa; una superficie de 5,887.95 metros cuadrados (00-58.87.95 Ha) la cual fue desmontada y despalmada; además de una superficie de 8,640.14 metros cuadrados equivalentes a 00-86-40.14 Ha., que fue explotada con anterioridad como se le ha hecho ver a la PROFEPA durante el desarrollo del procedimiento administrativo instaurado, el cual sigue en curso.. El total de superficie del predio que se encuentran dentro del procedimiento administrativo con la PROFEPA corresponde a 24,528.09 metros cuadrados (02-45-28.09 Ha), equivalentes al 16.35% de la superficie total del predio arrendado que corresponde a 15.0 hectáreas.. Derivado de lo anterior, es Interés de Triturados Garpre, S.A. de C.V., contar con los permisos necesario para seguir llevando a cabo su actividad de aprovechamiento de materiales pétreos; para ello, en fecha 4 de agosto del 2010, solicitó ante el Instituto de Ecología del estado (toda vez que actualmente se encuentra en proceso la renovación del convenio de descentralización de funciones), la renovación de la Resolución en materia de impacto ambiental emitida por la Dirección de Desarrollo Urbano y Ecología del Municipio.

(8) de San Francisco del Rincón, Gto., y a la par mediante el presente estudio y el Estudio Técnico Justificativo respectivo, el cambio de uso de suelo de terrenos forestales que emite la Delegación Federal en Guanajuato de la Secretaría de Medio Ambiente y Recursos Naturales. Igualmente se lleva el proceso administrativo instaurado por la PROFEPA a fin de dar complimiento con sus requerimientos por la falta del cambio de uso de suelo de 02-45-28.09 hectáreas, debido al desmonte y despalme respectivo, superficie que no forma parte del presente proyecto, tomando en cuenta que la superficie del predio corresponde a 15 ha y disminuyendo la superficie que se encuentra en proceso, menos la superficie que corresponde a la zona de amortiguamiento en razón de 29,400.00 metros cuadrados (02-94-00.00 Ha), se somete a su consideración únicamente 96,071.91 metros cuadrados (09-60-71.91 Ha)..

(9) I. DATOS GENERALES DEL PROYECTO. DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL. I.1.- Proyecto. Se trata de la apertura de terrenos forestales (desmonte y despalme) para el aprovechamiento de material pétreo (basalto).. I.1.1.- Nombre del proyecto.

(10) Banco de Aprovechamiento de Materiales Pétreos "Mesa de Tres Villas", Ex – Hacienda de “El Sauz de Armenta”, en el Municipio de San Francisco del Rincón, Gto.. I.1.1.2.- Ubicación del proyecto comunidad, ejido, código postal, localidad, municipio o delegación y entidad federativa.. El proyecto se localiza en Predio Rustico denominado “Mesa de Tres Villas”, ubicado en la Ex – Hacienda “El Sauz de Armenta”, en el Municipio de San Francisco del Rincón, en el Estado de Guanajuato, en la Comunidad denominada Sauz de Armenta.. El sitio del proyecto se encuentra ubicado como a 300 metros al poniente de la carretera León – Cuerámaro, pasando la desviación a la Localidad de El Sauz de Armenta como a 770 metros rumbo a Cuerámaro, se localiza el acceso al predio, que también es el acceso a un balneario llamado “Tres Villas”. El predio se encuentra como a 620 metros de dicha desviación como se aprecia en la siguiente imagen:. Sitio del Proyecto.

(11) El sitio del proyecto se localiza al sur del municipio de San Francisco del Rincón y León, y al suroeste de Silao y al Noreste de Manuel doblado como se pudo observar.. I.1.1.3 Tiempo de vida útil del proyecto acotarlo en años o meses.. La explotación mensual será de aproximadamente 12,479.821 m3, con horario de trabajo de lunes a sábado en horarios diurnos. Por lo que la vida se calcula hasta el 16 de agosto del 2018 tomando en cuenta la conclusión del contrato.. I.1.4 Presentación de la documentación legal. Que acredite la personalidad jurídica del Promovente:. • Copia del Acta constitutiva de la sociedad mercantil denominada Triturados Garpre, S.A. de C.V., mediante escritura pública número 10,406 diez mil cuatrocientos seis expedida por el Notario Público Nº 11 once, el C. Lic. Severiano Pérez Vázquez. • Copia de identificación oficial del Administrador Único de Triturados Garpre, S.A. de C.V., el C. Rosalío García Díaz, así como copia de la CURP (clave única de registro de población. • Poder otorgado por el C. Rosalío García Díaz en carácter de Administrador Único de la Sociedad Mercantil denominada Triturados Garpre, S.A. de C.V., a favor del C. Armando Álvarez Vargas, para llevar a cabo la gestión ante la Secretaría de Medio Ambiente y Recursos Naturales del Cambio de Uso de Suelo de Terrenos Forestales. • Copia de identificación oficial de Armando Álvarez Vargas. Que acredite la posesión legal del predio.

(12) • Se anexa copia certificada por notario público del contrato de arrendamiento del predio, celebrado por una parte como arrendador el C. Donato Cortés Flores y por la otra como arrendatario la persona moral denominada Triturados Garpre, S.A. de C.V., protocolizado mediante escritura número 11,218 once mil doscientos dieciocho, ante la fe del Notario Público número 11, Lic. Severiano Pérez Vázquez del partido judicial de San Francisco del Rincón, Gto., en fecha 16 de agosto del 2008.. I.1.2 Promovente. I.1.2.1 Nombre o razón social. Triturados Garpre, S.A. de C.V., representada por su administrador único el C. Rosalío García Díaz según se muestra en el acta constitutiva de la empresa que se anexa al presente estudio.. I.1.2.2 Registro Federal de Contribuyentes del promovente. El RFC de Triturados Garpre, S.A. de C.V., corresponde a TGA 070718 Y9. I.1.2.3 Nombre y cargo del representante legal. Rosalío García Díaz, Administrador único de Triturados Garpre, S.A. de C.V. quien faculta al C. Armando Álvarez Vargas para realizar el trámite de obtención del cambio de uso de.

(13) suelo de terrenos forestales ante esta Delegación Federal de la SEMARNAT en el Estado de Guanajuato, se anexa el documento respectivo.. I.1.2.4 Dirección del promovente o de su representante legal. Calle Toltecas Nº 18 Colonia Cuauhtémoc C.P. 36200 Romita, Gto. I.1.3 Responsable de la elaboración del estudio de Impacto ambiental. I.1.3.1 Nombre o razón social. Lic. Armando Álvarez Vargas.. I.1.3.2 Registro Federal de Contribuyentes o CURP. RFC: AAVA 610820 EC3. I.1.3.3 Nombre del Responsable técnico del estudio. Lic. Armando Álvarez Vargas. RFC: AAVA 610820 EC3.

(14) Se integra al presente estudio identificación oficial y RFC del responsable técnico del estudio.. I.1.3.4 Dirección del Responsable técnico del estudio. Calle Fresno del Jerez Nº 113, Colonia Jardines de Jerez II Sección, León, Gto., Mex. C.P. 37530. Tel. 01 477 296 0949. Nextel 2 50 61 19. ID: 62*305287*3..

(15) II. DESCRIPCION DEL PROYECTO. II.1.- Información del proyecto. II.1.1.- Naturaleza del proyecto. El proyecto consiste en un banco de materiales. Para el desarrollo de este proyecto se requiere del desmonte y despalme de la vegetación existente. El mecanismo de explotación es a cielo abierto y en algunos casos se utilizarán voladuras con material explosivo, para lo cual ya se cuenta con la autorización que emite la Secretaría de la Defensa Nacional, del cual se anexa copia.. Debido a que la naturaleza del proyecto es el aprovechamiento de un material pétreo es importante hablar de la geología y del tipo de suelo que existe en la zona, debido a que estas características hacen posible la realización del proyecto.. Los objetivos planteados para el aprovechamiento de materiales pétreos son:.

(16) a) Generar materias primas de calidad adecuada para la industria de la construcción. b) Mantener y Generar a corto plazo los empleos necesarios para la actividad correspondiente durante toda la vida útil del proyecto, contribuyendo de esta manera al mejoramiento de la calidad de vida de la población en este sector del Estado.. Los objetivos antes mencionados permiten generar recursos económicos que benefician al contribuyente, se contribuye al mejoramiento económico de los pobladores de la zona empleados en ella, mientras que la generación de materias fortalece los planes de desarrollo del País.. En el sitio existen diferentes tipos de material, tales como basaltos, andesitas y diversos materiales piroclásticos de diferente granulometría, mismo que reúne características físicas satisfactorias en cuanto a calidad y resistencia, por lo que resultan idóneos para su utilización en la industria de la construcción. El objeto primordial del presente proyecto es satisfacer la demanda de materiales con características adecuadas en cuanto a calidad y resistencia que se requieren en la industria de la construcción.. El predio seleccionado para el aprovechamiento de materiales pétreos se encuentra fuera de aéreas naturales protegidas, no presenta vegetación ni fauna silvestre que se encuentre dentro de algún estatus considerado dentro de la norma oficial mexicana NOM059-SEMARNAT-2001 que pudiera verse impactada por la ejecución de la actividad.. El material a extraer se utilizará en la industria de la construcción, principalmente de carreteras de carácter federal, estatal y municipal para beneficio de los municipios como lo son San Francisco del Rincón, Purísima del Rincón, León, Cuerámaro y Ciudad Manual Doblado, entre otros..

(17) II.1.2.- Selección del sitio. El sitio fue seleccionado con base en los siguientes criterios:. CRITERIO. COMENTARIO. Calidad. El análisis de calidad de los materiales indica la riqueza del tipo de roca necesaria y la composición química idónea, según los requerimientos de las empresas que compraran los materiales producidos.. Infraestructura. Por la naturaleza del proyecto no se requiere de mayores inversiones en infraestructura y se tiene acceso a la adquisición de la maquinaria apropiada.. Medio Ambiente. La región está considerada como una zona pobre ambientalmente hablando, por lo que además de que el nivel de daño es menor, las acciones de restablecimiento de la zona, se vuelven más accesibles.. Mercado - ubicación. Uno de las restricciones para el desarrollo de proyectos productivos es el consumidor final. En este caso se cuenta con la empresa que requiere el 100% de los materiales, lo cual garantiza la subsistencia del proyecto.. Socio - económico. El municipio se encuentra considerado dentro de la región con mayores rezagos económicos y sociales, donde se requiere el impulso y el desarrollo económico, por lo que la generación de nuevos empleos representa una oportunidad para contribuir en este aspecto.. Además se tomó en consideración lo siguiente:.

(18) • A la cantidad de material pétreo que puede ser aprovechado. • Funcionalidad que ofrece el lugar por encontrarse con caminos de acceso al sitio de explotación y carreteras en buen estado para su distribución. • Contar con un predio adecuado para el desarrollo del proyecto, que proporciona un área adecuada para las maniobras de las maquinas que extraen el material. • El área ocupada por la maquinaria que realiza las actividades de extracción del material pétreo, es poco significativa debido a su poca superficie. • Dada las características del sitio del proyecto (fuera de la mancha urbana) no existen normas y regulaciones sobre el uso del suelo en el área correspondiente (Plan de Desarrollo Urbano del Municipio de San Francisco del Rincón). • La principal actividad del proyecto que puede repercutir en la calidad del medio ambiente en el sitio del proyecto y su área de influencia, es la extracción de materiales pétreos como recurso no renovable y su trituración, por lo que durante su aprovechamiento se observaran los principios marcados en las leyes federales estatales y municipales. • El sitio del proyecto se encuentra fuera de zonas arqueológicas e históricas, además no existen especies de flora y fauna silvestre en peligros de extinción, amenazados, endémicos, raros o sujetos a protección especial. El centro de población más cercana se localiza a una distancia mayor de un kilómetro, dentro de la zona no se encuentran parques industriales, ni pozos extractores de agua.. II.1.3.- Ubicación física del proyecto y planos de localización. La ubicación física del proyecto se encuentra dentro del predio rustico denominado “Mesa de Tres Villas”, ubicado en la Ex – Hacienda “El Sauz de Armenta”, en el Municipio de San Francisco del Rincón, en el Estado de Guanajuato.. El sitio del proyecto se encuentra ubicado como a 300 metros al poniente de la carretera León – Cuerámaro, pasando la desviación a la Localidad de El Sauz de Armenta como a 770 metros rumbo a Cuerámaro, se localiza el acceso al predio, que también es el acceso a un balneario llamado “Tres Villas”. El predio se encuentra como a 620 metros de dicha desviación como se aprecia en la siguiente imagen:.

(19) Sitio del Proyecto. El sitio del proyecto se localiza al sur del municipio de San Francisco del Rincón y León, y al suroeste de Silao y al Noreste de Ciudad Manuel Doblado como se puede observar. Las vías de acceso pueden ser: viniendo de la ciudad de León, Gto., por la carretera LeónCuerámaro a 300 metros de la desviación al Sauz de Armenta; viendo de Silao, por la carretera Silao – Romita pasando Romita hasta el entronque con la carretera Cuerámaro – León, con desviación a la derecha (rumbo a León) como a 3.6 kilómetros en la entrada al balneario Tres Villas; viendo de Irapuato por la carretera Irapuato – Pénjamo se agarra la desviación a Cuerámaro.. Las localidades más cercanas al sitio del proyecto se podrán observar en la siguiente imagen:.

(20) En la siguiente imagen se podrán observar los escurrimientos y cuerpos de agua presentes en el área de influencia del proyecto, dentro del predio destinado para el presente proyecto no se localiza ningún escurrimiento:. El predio presenta una forma irregular y colinda y cuenta con las siguientes medidas: al norte en línea recta 375.00 metros; Al sur en línea recta 375.00 metros; al este en línea recta 400.00 metros; y al oeste en línea recta 400.00 metros.. En el siguiente cuadro se presenta las coordenadas extremas de la poligonal del predio:.

(21) LADO. DISTANCIA. COORDENDAS UTM ESTE (X). NORTE (Y). LATITUD. LONGITUD. 1-2. 400.00. 216,391.30. 2,305,816.83. 20º49’50.72’’. 101º43’30.14’’. 2-3. 375.00. 216,784.13. 2,305,741.43. 20º49’48.49’’. 101º43’16.52’’. 3-4. 400.00. 216,713.44. 2,305,373.15. 20º49’36.48’’. 101º43’18.75’’. 4-1. 375.00. 216,320.61. 2,305,448.56. 20º49’38.71’’. 101º43’32.37’’. ÁREA = 150,000.00 m2. PERÍMETRO = 1,550.00 m. Los predios que colindan al sitio del proyecto no tienen ningún uso en específico.. II.1.4.- Inversión requerida. El importe total requerido para el proyecto de cambio de uso de suelo será de $1,000,000.00 (Un millón de pesos 00/100 M.N.), contemplado en el despalme y desmonte del terreno para el aprovechamiento del material. Los costos de operación para la explotación del material en sus 7 etapas (de la 2 a la 8) corresponden a $3,500,000.00 y los ingresos esperados son de $ 9,358,886.00; por lo tanto los beneficios esperados en el desarrollo de las 7 etapas es de $ 5,858,886.00.. Los ingresos esperados con la explotación del banco de materiales es el siguiente:.

(22) Considerando que son 8 etapas de desarrollo del proyecto y de acuerdo a la volumetría obtenida en proyecto, se estima un ingreso de la siguiente manera.. Etapa. Ingreso esperado Volumen (pesos) ventas m3. de Volumen de 3 producción m. 2. 1,578,884.00. 157,884.30. 157,884.30. 3. 532,214.00. 53,221.40. 53,221.40. 4. 370,790.00. 37,079.00. 37,079.00. 5. 1,239,403.00. 123,940.30. 123,940.30. 6. 1,611,210.00. 161,121.00. 161,121.00. 7. 1,807,639.00. 180,763.90. 180,763.90. 8. 2,218,761.00. 221,876.10. 221,876.10. TOTAL. 9,358,866.00. 935,886.60. 935,886.60. Nota: La etapa Nº 1 no está considerada en este apartado por no formar parte del presente proyecto.. Costos necesarios para aplicar las medidas de prevención y mitigación.. Para la reforestación, se considera la plantación de 500 árboles de la especie pirul, por ser una especie altamente adaptada a las condiciones del predio, además de que es un árbol muy resistente, los que tendrán alturas de 1.50 a 1.80 m, en el mercado tienen un costo de $ 50.00, lo que nos resulta un costo de $ 25,000.00 por precio planta, además de que se considera un costo de $ 10.00 por árbol, para plantación, con su cajete y su tutor. En este supuesto resulta $ 5,000.00 para reforestación.. ARBOLES. COSTO. PLANTA COSTO PLANTACION Y TOTAL MANTENIMIENTO.

(23) 500 PIRULES. $50.00. $ 50.00. $ 25,000.00. $ 25,000.00. $ 50,000.00. Restauración una vez concluidos los trabajos de extracción.. Los anteriores costos han sido estimados para la restauración del sitio en la etapa de operación, a continuación se presentan los costos para la restauración del sitio, una vez que se hayan concluido los trabajos de extracción de los materiales pétreos. Medida Afinación del banco concluidos los trabajo Restauración del sitio con el material excedente (movimiento de tierras) Reforestación del sitio. Costo $ 95,500.00 $ 135,000.00. $ 50,000.00. Cercado perimetral. $ 25,500.00. Total. $ 306,000.00. La reforestación se realizará en la zona de amortiguamiento, principalmente en las partes donde se presenta alguna alteración, así como en las terrazas que contempla el proyecto.. Para el presente proyecto no se pretende el rescate ni trasplante de ninguna especie debido a las condiciones que guarda la masa vegetal.. II.1.5.- Dimensiones del proyecto.

(24) El sitio se encuentra a una altura promedio de I865 metros sobre el nivel del mar. La superficie total del predio corresponde a 46-88-79.50 hectáreas propiedad del C. Donato Cortés Flores, de las cuales dio en arrendamiento mediante el contrato respectivo una superficie de 15-00-00.00 hectáreas a favor de la persona moral denominada Triturados Garpre, S.A. de C.V., representada por su Administrador Único el C. Rosalío García Díaz, de las cuales únicamente forman parte del presente proyecto 09-60-71.91 hectáreas, dado que 02-45-28.09 Hectáreas se encuentran dentro de un procedimiento administrativo instaurado por la PROFEPA y 02-94-00.00 Hectáreas corresponden a la zona de amortiguamiento del proyecto de aprovechamiento.. Se incluye anexo al presente estudio el plano de conjunto del proyecto con la distribución total y la cuantificación de las superficies para llevar a cabo el Cambio de Uso de Suelo donde se indicarán las superficies destinadas a conservación, producción y restauración.. La superficie total de la fracción del predio corresponde a 150.000.00 (ciento cincuenta mil) metros cuadrados (15 Ha.), de los cuales se destinará una franja de amortiguamiento de 20.00 metros de ancho equivalentes a una superficie de 29,400.00 metros cuadrados (02-94-00.00 Ha.), que dando los restantes 120,600.00 metros cuadrados (12-06-00.00 Ha.) para área de explotación, área de maniobras, área de trituración, área de almacén temporal de material, y área de servicios auxiliares, así como la superficie que se encuentran en proceso administrativo con la PROFEPA.. De acuerdo a lo anterior el predio está dividido de la siguiente manera:.

(25) Con una línea roja en la parte superior derecha de la imagen anterior se ubica el sitio que fue explotado con anterioridad; con una línea azul el sitio de explotación actual; con letras azules se ubican las 8 etapas que contempla el proyecto. De las 8 etapas actualmente la etapa uno se encuentra en procedimiento administrativo con la PROFEPA, por lo que las etapas del 2 al 8 son las que forman parte del presente manifestó de impacto ambiental. En el plano anexo se podrá apreciar claramente.. A continuación se establece la superficie de cada una de las etapas (2 a la 8):.

(26) De esta manera la superficie total del predio queda integrada de la siguiente manera:. Área explotada anteriormente. 8,640.14 m2. Etapa 1. 10,000.00 m2. Etapa 2. 15,946.77 m2. Etapa 3. 13,136.85 m2. Etapa 4. 13,400.01 m2. Etapa 5. 13,400.01 m2. Etapa 6. 13,400.01 m2. Etapa 7. 13,400.01 m2. Etapa 8. 19,276.20 m2. Área de Amortiguamiento. 29,400.00 m2. TOTAL. 150,000.00 m2. El área destinada para el cambio de uso de suelo corresponde a 96,081.91 metros cuadrados equivalentes a 09-60-81.91 Ha., debido a que se resta a la superficie total de 15 ha., la superficie de explotación anterior 8,640.14 metros cuadrados, superficie de.

(27) explotación actual 10,000.00 metros cuadrados, superficie despalmada 5,877.95 metros cuadrados y superficie de área de amortiguamiento 29,400.00 metros cuadrados. En el siguiente cuadro se resumen las superficies del predio.. Concepto. Superficies Metros cuadrados. Total del predio. 150,000.00. Hectáreas. Porcentaje. 15-00-00. 100. Área de cambio de uso de suelo de terrenos forestales (CUSTF). 96,081.91 9-60-81.91. 64.09. Franja de protección. 29,400.00. 2-94-00. 19.60. 8,640.14 00-86-40.14. 5.76. Superficie anteriormente explotada Superficie explotación. en. Superficie despalmada Total. 10,000.00. 1-00-00. 6.67. 5,877.95 00-58-77.95. 3.92. 150,000.00. 15-00-00. 100. Se integra al presente el Anexo fotográfico del predio en estudio.. Es importante destacar que el predio en cuestión ha sido explotado, según cuenta el dueño del predio desde 1984 y posteriormente fue rentado a una empresa para la explotación. Actualmente existe una fracción del predio que se encuentra dentro de dos procesos administrativos instaurados por la PROFEPA como fue referido al inicio del presente estudio en el apartado de Antecedentes..

(28) En la zona de influencia del proyecto existen varios sitios explotados que fueron abandonados y uno en operación y se desconocen los nombres de las personas encargadas.. II.1.6 Uso actual de suelo. Actualmente en el sitio destinado para el cambio de uso de suelo de terrenos forestales, no se han llevado a cabo actividades de ningún tipo, a excepción del pastoreo de ganado menor y mayor (ganado caprino y vacuno) y se realizan por parte de los miembros de las comunidades vecinas.. La vegetación que existe en el predio corresponde a Matorral. Los matorrales cubren la mayor parte del territorio de la península de Baja California, así como grandes extensiones de la planicie costera y de montañas bajas de Sonora. Es característico así mismo de muy amplias áreas del altiplano, desde Chihuahua y Coahuila hasta Jalisco, Guanajuato, Hidalgo y el Estado de México, prolongándose aún más al sur en forma de faja estrecha a través de Puebla hasta Oaxaca. Además constituye la vegetación de una parte de la planicie costera nororiental, desde el este de Coahuila hasta el centro de Tamaulipas, penetrando hacia muchos parajes de la sierra madre oriental.. Los matorrales son comunidades vegetales por lo general arbustivas, aunque las hay también arbóreas, e incluyen elementos tanto caducifolios como subcaducifolios, inermes, subinermes o espinosos, cuya predominancia relativa varía de una comunidad a otra. Se distribuyen en las regiones áridas y semiáridas del país formando una cobertura casi continua sobre la mayor parte del altiplano mexicano, la península de Baja California, el estado de Sonora y los estados de Tamaulipas y Nuevo León al norte y al este de la sierra madre oriental. Manchones discontinuos pero de tamaño importante existen en el valle del Mezquital, Hidalgo, el valle de Tehuacan, Puebla y a la sombra orográfica del Pico de Orizaba, Veracruz.. Estas comunidades se desarrollan típicamente desde el nivel del mar hasta los 3,000 msnm. La mayor parte de los matorrales son de baja densidad, la diversidad biológica es relativamente baja por unidad de superficie, sin embargo, el hecho de que estos.

(29) ecosistemas cubren alrededor del 40% de la superficie del país, que su composición de especies cambia de una comunidad a otra, y debido al alto grado de taxones endémicos, en su conjunto la biodiversidad de estos ecosistemas es alta.. En las comunidades con abundancia de elementos arbóreos la explotación forestal consiste en usar los troncos y raíces para la producción de carbón vegetal, en menor medida para postes, y en ciertas localidades para la producción de artesanías (es el caso del palo fierro, Olneya tesota). En las demás comunidades el aprovechamiento forestal de especies no maderables, generalmente concentrándose en aquellas que producen una cera o resina (candelilla, jojoba, guayule), o las que producen fibras (ixtle, lechuguilla). Estas comunidades son generalmente de baja o muy baja estatura (con excepción de las variantes arboladas, que pueden alcanzar los 10 – 15m), aunque pueden presentarse individuos de ciertas especies (Prosopis, Yucca, Fouquieria, Carnegia, etc.), cuya altura rebasa por mucho a la de la comunidad en general.. En los matorrales es donde una de las familias de plantas más típicas de México tiene su mejor desarrollo, con un altísimo número de especies endémicas, a saber, las Cactáceas, que tanto caracterizan estos ecosistemas.. Debido a que la clase matorral abarca una gran diversidad de comunidades, es difícil hablar de una altura promedio, ya que el matorral rosetófilo costero puede medir un metro de altura, el matorral sarco-crasicaule puede medir 6 metros con individuos de hasta 10m o más y, en el caso extremo del Matorral Submontano, puede tener alturas hasta de 10m.. La densidad de los matorrales es muy variable, tanto entre diversas comunidades como dentro de la misma comunidad durante distintas épocas del año (después de una lluvia importante germina y crece una densa comunidad de hierbas efímeras, que pueden cubrir el suelo casi por completo). Sin embargo, las condiciones áridas generalmente restringen la producción de biomasa, por lo que tienden a ser comunidades abiertas o semiabiertas. La naturaleza abierta de estas comunidades implica que es difícil hablar de estratos de.

(30) vegetación, como tal, aunque comúnmente existen pastos y hierbas, arbustos y plantas suculentas o semi-suculentas que crecen a distintas alturas dentro de la comunidad. Lianas leñosas y trepadoras semileñosas son casi por completo ausentes, pero pueden existir epifitas pequeñas y poco vistosas en algunas comunidades generalmente favorecidas por la humedad, como es el caso de los matorrales de la costa pacífica de la península de Baja California.. La clasificación de los tipos de matorrales se hace de acuerdo a su fisonomía, hábitat y composición florística, de tal modo que tenemos:. • • • • • • • • • •. Matorral subtrópical. Matorral Submontano. Matorral Espinoso Tamaulipeco. Matorral Crasicaule. Matorral Sarcocaule. Matorral Sarco-Crasicaule. Matorral Sarco-Crasicaule de Neblina. Matorral Rosetófilo Costero. Matorral Desértico Rosetófilo. Matorral Desértico Micrófilo.. Para el sitio del proyecto el tipo de matorral existente es el denominado Crasicaule. Este tipo de vegetación dominada fisonómicamente por cactáceas grandes con tallos aplanados o cilíndricos que se desarrollan principalmente en las zonas áridas y semiáridas del centro y norte del país. Algunas especies comunes son: Opuntia spp., Carnegiea gigantea, Pachycereus pringlei, Stenocereus thurberi.. Se incluyen las asociaciones conocidas como nopaleras, chollales, cardonales, Tetecheras, etc.. El matorral crasicaule que se establece en la parte central de Zacatecas y algunas zonas adyacentes de Durango, Aguascalientes, Jalisco, Guanajuato y San Luis Potosí se presentan como cubierta vegetal de Opuntia, siendo las principales especies dominantes de estas “nopaleras” Opuntia streptacantha y Opuntia leucotricha..

(31) Esta comunidad se desarrolla preferentemente sobre suelos someros de laderas de cerros de naturaleza volcánica, aunque también desciende a suelos aluviales contiguos. La precipitación media anual varía entre 300 y 600mm y la temperatura es de 16 a 22°C en promedio anual. En algunas partes de San Luis Potosí y de Guanajuato se le asocia Myrtillocactus geometrizans y a veces también Stenocereus spp. Por otro lado Yucca decipiens puede formar un estrato de eminencias, mientras que a niveles inferiores conviven muchos arbustos micrófilos, como por ejemplo, especies de Mimosa, Acacia, Dalea, Prosopis, Rhus, Larrea, Brickelia, Eupatorium, Buddleia, Celtis, etc.. La altura de este matorral alcanza generalmente de 2 a 4m, su densidad es variable, pudiendo alcanzar casi 100% de cobertura, y el matorral puede admitir la presencia la numerosa presencia de planta herbáceas.. Generalmente existe ganadería a base de caprinos y bovinos; es igualmente importante la recolección de frutos comestibles, y en el caso de los nopales, de los tallos.. La característica de este tipo de matorral en el sitio del proyecto se destaca por la abundancia de acacias y opuntias, las especies que predominan son las que se conocen como huizaches, nopales, casahuate, palo dulce. La altura promedio ronda en los 1.20 metros con diámetros promedios de 5 centímetros. El uso actual del suelo en el sitio del proyecto, de a cuerdo al INEGI en su carta de uso de suelo serie II designa para el predio uso agrícola y pastizal como se aprecia en la siguiente imagen:.

(32) Como se mencionó anteriormente el predio corresponde a un uso de suelo de matorral crasicaule.. El uso actual del suelo en el sitio del proyecto está destinado para actividades ganaderas, con presencia de pastoreo esporádico, la actividad agropecuaria que se desarrolla es poco productiva, razón por la cual está considerado como un predio rústico improductivo, cerca del lugar del predio se lleva a cabo la actividad de la minería a cielo abierto, por la poca productividad del terreno es apto para la construcción del banco de materiales. El sitio del proyecto colinda al norte con matorral crasicaules y suelos con vocación agrícola, al sur con matorral crasicaule, al este con matorral y suelos agrícolas y al oeste con matorral.. En cuanto al uso potencial del suelo en materia agrícola es muy limitado debido a la poca profundidad del suelo orgánica y a la abundancia de pedregocidad; en materia pecuaria igualmente es limitada por la poca abundancia de pastos y sin embargo se aprovecha limitadamente.. Esta zona no tiene, de acuerdo a la revisión que se realizó, de alguna condición especial, como zona prioritaria. En la revisión que se realizó sobre la fauna existente en el predio,.

(33) no se localizo fauna catalogada en alguna categoría de protección en la NOM-059-ECOL2001, de acuerdo al listado que se describe en el punto correspondiente. La fauna que se localiza como las aves, podrán adaptarse en los predios vecinos, donde se encuentran árboles de las mismas especies que las que se localizan en este lugar, además de que se respetarán los árboles que se localizan en las márgenes de la zona de amortiguamiento.. Sobre los mamíferos como las liebres, ardillas y los conejos, son especies cosmopolitas, que se adaptan a cualquier sitio, podrán buscar su hábitat en los predios vecinos, ya que no únicamente existe en este predio, cercano al lugar existen lomeríos con condiciones propicias para el establecimiento y desarrollo de estas especies.. El predio no se encuentra con alguna restricción, o con algún estatus de veda forestal o de fauna, de acuerdo a la revisión con el Plan de Ordenamiento Estatal.. El predio no se considera que está ubicado dentro de un ecosistema frágil, ya que por las actividades realizadas durante largo tiempo, es una zona impactada por las actividades agrícolas, por el monocultivo que durante largo tiempo se realizó, encontrando vegetación nativa escasa.. II.1.7 Urbanización del área y descripción de servicios requeridos. El sitio del proyecto se encuentra fuera de toda urbanización ya sea de ciudades o localidades, toda vez que corresponde a un terreno sin actividad alguna. Se localiza la carretera León – Cd. Manuel Doblado como a 315 metros al este del sitio del proyecto.. Igualmente no se cuenta con servicios públicos dentro del área del proyecto, tales como drenaje y agua potable. Únicamente se cuenta con el servicio de energía eléctrica fundamental para la operación de la maquinaria de trituración..

(34) Para solventar la falta de drenaje se cuenta con una fosa séptica donde se instaló un baño para las necesidades fisiológicas de los trabajadores; con respecto a agua potable se comprarán garrafones de 19 litros para consumo de los trabajadores.. II.2 Características particulares del proyecto. Se trata de un proyecto que ya cuenta con la autorización de impacto ambiental y tiene poco más de un año con el proceso de aprovechamiento del material pétreo y que actualmente está solventando un proceso administrativo con la PROFEPA. Actualmente el sitio ya cuenta con un cuarto de máquinas una trituradora y sanitarios. No se pretende otro tipo de infraestructura o construcción para el aprovechamiento del material.. Este proyecto contempla actividades relacionadas con la extracción de materiales pétreos, destinados a la industria de la construcción. De acuerdo a las características del material aflorante que para este caso corresponde a basalto. La operación del banco de material es a cielo abierto, así como por sus propiedades en cuanto dureza el material podrá ser cortado de manera mecánica, utilizando para ello tractores con ripper o mediante el uso de material explosivo. Una vez cortado el material se envía a la siguiente fase del proceso que es la trituración y cribado, es decir la disminución y selección de la granulometría para poder satisfacer la demanda de la industria de la construcción.. La actividad a desarrollar pertenece al sector secundario y, dentro de este, al subsector de minería, tratándose de una mina a cielo abierto para la obtención de materiales pétreos: grava y arena, principalmente, insumos destinados para la industria de la construcción. En este sentido, la definición de Material pétreo, se refiere a material de naturaleza semejante a los componentes del terreno, tales como: rocas o productos de descomposición, arena, grava, tepetate, tezontle, arcilla, o cualquier otro material.

(35) derivado de las rocas que sea susceptible de ser utilizado como material de construcción, como agregado para la fabricación de estos o como elemento de ornamentación.. En relación a la definición de la Norma Técnica Ecológica NTE-IEG-002/98 que establece las condiciones para la localización de bancos de materiales pétreos en el estado, así como sus parámetros de diseño, explotación y medidas de regeneración ambiental, Banco se refiere a un bloque de material pétreo el cual es preparado para ser extraído a un mismo nivel.. II.2.1 Programa general de trabajo. Programa de trabajo enfocado al Cambio de Uso de suelo de Terrenos forestales. Las actividades serán anuales hasta concluir el periodo de las 7 etapas del proyecto, con inicio en el mes de mayo del 2011 y concluyendo en fecha 16 de agosto del 2018, con opción a poderse ampliar en caso de que se renueve el contrato. Cada una de las etapas será desarrollada en doce meses, lo que equivale a 88 meses en el mes de agosto del 2018. Por lo que el desmonte y despalme de cada etapa es anual.. El siguiente calendario de trabajo contempla las actividades que serán desarrolladas en cada una de las etapas:. ACTIVIDAD MESES. / 1. Limpieza y Desmonte del terreno natural Despalme y excavación con medios mecánicos. 2. 3. 4. 5. 6. 7. 8. 9. 10 11 12.

(36) Disposición del suelo vegetal a remover Inicio de extracción materiales pétreos. la de. Inicio transporte materiales pétreos. del de. Mantenimiento del equipo y maquinaria Almacenamiento de materias primas Realización de medidas de mitigación y comercialización. Obteniendo el cambio de uso de suelo se procederá a realizar el retiro de la vegetación paulatinamente conforme al desarrollo de cada etapa.. II.2.1.1.- Estudios de campo y gabinete. Con la finalidad de definir el tipo de vegetación presente en el sitio del proyecto, se realizó primeramente la consulta de la carta de uso del suelo, escala 1:50000, editada por el Instituto Nacional de Estadística, Geografía e Informática (INEGI), contenida en la carta.

(37) correspondiente El siguiente paso fue el de verificar en campo la información recabada de dicha cartografía.. Una vez realizado lo anterior, de acuerdo a la información de la carta de uso del suelo y a las especies vegetales encontradas durante los trabajos de campo y, una vez que se consultó la literatura recomendada, se considera que el tipo de vegetación existente en la totalidad del sitio del proyecto, según Rzedowski, es matorral con pastizal, el cual se caracteriza por un número considerable de formas biológicas que constituyen otros tantos modos de adaptación del mundo vegetal para afrontar la aridez.. Del mismo modo, una vez que se determinó el tipo de vegetación presente en el sitio del proyecto, considerando su reducido tamaño, se procedió a la realización de recorridos de reconocimiento del área del proyecto, esto con la finalidad de definir de manera clara las condiciones ecológicas del predio. De estos recorridos se pudo determinar la presencia de elementos vegetales propios de zonas áridas, destacando la presencia de huizache, nopal cazahuate y palodulce; asimismo, se definió la distribución espacial que dentro del predio guardan los elementos encontrados.. Establecida así la conformación espacial de las especies, generada por el amplio conocimiento de la población y considerando la conformación topográfica del sitio, se decidió el uso de un muestreo sistemático para la determinación de los parámetros de la población del predio, a través de una combinación de métodos: el muestreo dirigido y el conteo directo.. El primer método se utilizó determinando dos zonas con las especies más representativas y abundantes de la vegetación presente en el predio. Dichas zonas se determinó que fueran circulares con un radio de 17.84 metros a fin de obtener una superficie de 1000 metros cuadrados. Dichas zonas muestreadas se ubicaron conformo lo representa la siguiente imagen:.

(38) Los resultados obtenidos a los muestres realizados fueron los siguientes:. Para el muestreo que se ubica en la parte superior de la imagen anterior:. Nombre Común. Nombre Científico. Cantidad. Huizache. Acacia farnesiana. 111. Nopal. Opuntia stenopetala. 52. Cazahuate. Ipomoea murucoides 2 Roem.& Schult. Palo dulce o varaduz. Eysenhardtia polystachya. 0. Para el muestreo que se ubica en la parte superior de la imagen anterior:.

(39) Nombre Común. Nombre Científico. Cantidad. Huizache. Acacia farnesiana. 116. Nopal. Opuntia stenopetala. 44. Cazahuate. Ipomoea murucoides 6 Roem.& Schult. Palo dulce o varaduz. Eysenhardtia polystachya. 4. Sumando los dos sitios de muestreo sería:. Nombre Común. Nombre Científico. Cantidad. Huizache. Acacia farnesiana. 227. Nopal. Opuntia stenopetala. 96. Cazahuate. Ipomoea murucoides 8 Roem.& Schult. Palo dulce o varaduz. Eysenhardtia polystachya. 4. De esta manera obtenemos la abundancia promedio de los dos sitios muestreados que corresponde a 2000 metros cuadrados. Si esta cantidad se multiplica por 5 obtenemos la abundancia promedio de una hectárea:. Nombre Común. Nombre Científico. Cantidad. Huizache. Acacia farnesiana. 227X5=1135. Nopal. Opuntia stenopetala. 96X5=480. Cazahuate. Ipomoea. murucoides 8X5=40.

(40) Roem.& Schult Palo dulce o varaduz. Eysenhardtia polystachya. 4X5=20. Si la superficie solicitada para el cambio de uso de suelo de terrenos forestales corresponde a 9.61 hectáreas, entonces tendremos la abundancia promedio como sigue:. Nombre Común. Nombre Científico. Cantidad. Huizache. Acacia farnesiana. 1135X9.61=10,907.35. Nopal. Opuntia stenopetala. 480X9.61=4,612.80. Cazahuate. Ipomoea murucoides 40X9.61=384.40 Roem.& Schult. Palo dulce o varaduz. Eysenhardtia polystachya. 20X9.61=192.20. Las características generales de estas especies en el predio cuentan con una altura promedio de 1.20 metros, un diámetro promedio de 5 centímetros con un follaje muy diezmado, por lo que se tomó la determinación que dicha vegetación no es susceptible de cubicar por no contar con volumen aprovechable.. El segundo método utilizado fue por conteo directo para lo cual se realizó un recorrido a todo lo largo y ancho del predio identificando lo siguiente:. Nombre Común Copal. Nombre Científico Bursera cuneata Bursera odarata Sp. Cantidad. 3. Diámetro. 25. VTA/HA M3. 0.36352.

(41) Tepame. Acacia pennatula. 1. 20. 0.09068. Acebuche (falso granjeno). Olea Europaea. 1. 15. 0.05356. Guaje. Leucaena leucocephala. 2. 15. 0.051. Cazahuate. Ipomoea murucoides Roem.& Schult. 33. 25. 1.6372. Para la reforestación, se considera la plantación de 500 árboles de la especie pirul (Chinus mille), por ser una especie altamente adaptada a las condiciones del predio, además de que es un árbol muy resistente, los que tendrán alturas de 1.50 a 1.80 m. La reforestación se realizará en la zona de amortiguamiento, que se ubica a lo largo de todo el perímetro en un ancho de 20 metros. Igualmente se forestarán las terrazas que contempla el proyecto a fin de favorecer el incremento significativo de la imagen visual del sitio una vez explotado. El proyecto no contempla el rescate de especies debido a su deterioro por lo que la masa vegetal será sustituida por una forestación nueva, la cual una vez desarrollada reemplazará la masa vegetal perdida, superándola en volumen.. En el sitio no se identificaron especies de flora que se encuentren en algún estatus de protección según la Norma Oficial Mexicana NOM-059-SEMARNAT-2001. En lo que respecta a la superficie que fue explotada con anterioridad (por persona desconocida) que corresponde a 8,640.15 metros cuadrados y tomando en cuenta la homogeneidad del predio con respecto a los tipos de vegetación, se considera que fue removida la siguiente cantidad de especies, tomando en ceunta los resultados de los muestreos por hectárea:.

(42) Nombre Común. Nombre Científico. Cantidad. Huizache. Acacia farnesiana. 1135X0.864=980.64. Nopal. Opuntia stenopetala. 480X0.864=414.72. Cazahuate. Ipomoea murucoides 40X0.864=34.56 Roem.& Schult. Palo dulce o varaduz. Eysenhardtia polystachya. 20X0.864=17.28. Los resultados se obtuvieron de la multiplicación del número de individuos por hectárea y fracción. Se consideró la misma hegemonía y características de los muestreos realizados.. En el mismo orden de ideas, la superficie que la empresa Triturados Grapre, S.A. de C.V., comenzó a explotar previa autorización en materia de impacto ambiental y licencia de uso de suelo expedidas por el Municipio de San Francisco del Rincón, corresponde a una hectárea y se ha calculado la cantidad de especies que fueron removidas con el despalme y desmonte bajo las mismas características obtenidas de lo muestreos realizados, las siguientes especies:. Nombre Común. Nombre Científico. Cantidad. Huizache. Acacia farnesiana. 1135X1.0=1,135. Nopal. Opuntia stenopetala. 480X1.0=480. Cazahuate. Ipomoea murucoides 40X1.0=40 Roem.& Schult. Palo dulce o varaduz. Eysenhardtia polystachya. 20X1.0=20. En lo que respecta a fauna, en la visita al sitio del proyecto, se pudo identificar de manera visual, especies tales como: conejo, liebres, ardillas, quebrantahuesos, torcaza, gorrión, madrugador, tordo y chillón (gorrión ingles)..

(43) En la revisión que se realizo sobre la fauna existente en el sitio del proyecto, no se localizo fauna catalogada en alguna categoría de protección en la NOM-059-SEMARNAT-2001, de acuerdo al listado que se describe en el punto correspondiente.. La fauna que se localiza, como las aves, podrán desplazarse y adaptarse en los predios vecinos, donde se encuentran vegetación de las mismas especies que las que se localizan en este lugar. Sobre los mamíferos como las liebres, ardillas y los conejos, son especies cosmopolitas, que se adaptan a cualquier sitio, podrán buscar su hábitat en los predios vecinos, ya que no únicamente existe este predio, cercano al lugar existen lomeríos cercanos con condiciones propicias para el establecimiento y desarrollo de estas especies. Este predio no se encuentra con alguna restricción, o con algún estatus de veda forestal o de fauna, de acuerdo a la revisión con el Plan de Ordenamiento Estatal e información de la Comisión Nacional Forestal.. II.2.2.- Preparación del Sitio. Para la preparación del terreno, se tiene contemplado, el retiro de prácticamente el total de la vegetación, a excepción de la zona de amortiguamiento, correspondiente a una franja de 20 m, dentro del perímetro del predio, donde se respetará la vegetación existente, considerando principalmente en la zona colindante a la carretera, para evitar el impacto visual, así como para que el bordo a formar con la tierra excedente, funcione como una pantalla visual, con la plantación de algunos árboles en el mismo.. Limpieza y desmonte del terreno natural.- esta actividad consiste en la remoción de la vegetación natural e inducida del sitio del proyecto, hasta dejar el suelo natural.. Con la finalidad de obtener materias primas y/o productos forestales, que en su momento puedan ser utilizados por los habitantes de los lugares vecinos, para otras actividades,.

(44) estas actividades serán llevadas a cabo de manera manual, es decir mediante la utilización de herramientas tales como moto sierras, hachas, machetes, entre otros.. Cabe señalar, que como se desprende del punto sobre la estimación del volumen por especie de las materias primas forestales derivadas del cambio de uso del suelo; los productos o materias primas forestales resultantes, están compuestos por materiales leñosos considerados como puntas, de acuerdo a la definición puntual de la Fracción XXX del Artículo 2 del Reglamento de la Ley General de Desarrollo Forestal Sustentable, el que a la letra dice: "material leñoso de hasta diez centímetros de diámetro, proveniente de la parte terminal del tronco principal de un árbol.. En este caso en particular, existen troncos principales que llegan a medir 5 centímetros y menos de diámetro, lo que provoca que no sean cuantificables en materia de cubitáje, como ya se comentó.. La superficie que será afectada en su totalidad con la pérdida de vegetación, corresponde a la cantidad de 96,081.91 m2 (9.60 Has), que representa el 64.00 % del total del predio. Del mismo modo, la extracción manual, permitirá evitar mayores daños al suelo del sitio del proyecto, toda vez que por sus condiciones naturales puede ser reutilizado en actividades productivas tales como la agricultura. Evitando así la incorporación de materiales "perjudícales" para la agricultura, como las espinas del huizache, que por sus condiciones de dureza ocasionan problemas a los agricultores, principalmente por la pinchadura de neumáticos durante las labores propias de la actividad.. Despalme y excavación con medios mecánicos.- Remoción del suelo natural, capaz de sustentar el desarrollo de la vegetación (20 cm.), hasta el material parental para preparación de las áreas a compactar mediante el uso del material para compactación..

(45) Estas actividades, de manera obvia, deben ser y serán llevadas a cabo mediante la utilización de maquinaria pesada, removiendo de su sitio original, el suelo natural o vegetal, para dejar desprotegido el material geológico que se pretende aprovechar.. Con el retiro del terreno natural, este será llevado hacia el lado poniente del predio, junto a la zona de amortiguamiento que se respetara, para que sirva como bordo amortiguador y así mismo permita la plantación de árboles, que tenga la función de pantalla visual, con esto se estaría amortiguando de una manera importante el impacto visual, así como sobre la tierra, se podrán realizar actividades de plantación de árboles, amortiguando el impacto de las acciones que se realicen sobre el terreno.. II.2.3 Descripción de obras y actividades provisionales del proyecto. Es importante que en este apartado se incluya una descripción completa pero resumida de las principal obras de apertura o rehabilitación de caminos de acceso, campamentos, almacenes, talleres, oficinas, patios de servicio, comedores, instalaciones sanitarias, regaderas, obras de abastecimiento y almacenamiento de combustible, etc.) y actividades (mantenimiento y reparaciones del equipo y maquinaria, apertura de préstamos de material, tratamiento de algunos desechos, etc) de tipo provisional y que se prevea realizar como apoyo para la construcción de la obra principal.. Es necesario destacar dimensiones y temporalidad de las mismas. También, es importante destacar las características de su diseño que favorezcan la minimización o reducción de los impactos negativos al ambiente.. Existen caminos internos dentro del predio, desde el ingresar al terreno por la carretera León – Cd. Manuel Doblado, en buenas condiciones, así como a lo largo del predio, existen caminos transitables, por los que se podrán movilizar las personas y los vehículos, para poder hacer las obras correspondientes..

(46) Para la realización del proyecto ya se cuenta con infraestructura. Se tiene un cuarto de 3.5 por 3.5 metros que sirve para el resguardo de equipo y materiales. Igualmente se cuenta con la caseta que contiene el cuarto de máquinas que opera la trituradora, así como el espacio para el proceso de trituración y almacén de material. Se cuenta con camino de acceso y con un sanitario para satisfacer las necesidades fisiológicas de los trabajadores con un sistema de fosa séptica para el manejo de las aguas residuales.. Igualmente se cuenta con el espacio para el resguardo de maquinaria y vehículos, así como el servicio de energía eléctrica.. En la siguiente imagen se observa la distribución de la infraestructura con la que se cuenta:.

(47) La flecha amarilla indica el cuarto de 3.5X3.5 para el resguardo de materiales. La flecha negra el sitio de la caseta que contiene el cuarto de máquinas. La flecha verde indica la ubicación del sanitario. El óvalo amarillo indica la zona de trituración. El Rectángulo amarillo indica el sitio de almacén de material para su venta. Como se observa toda la infraestructura para la operación del banco se encuentra fuera de la zona destinada para el despalmen y el desmonte.. II.2.4.- Etapa de construcción.. Durante el aprovechamiento del material del banco, se abrirán caminos de acceso para llegar a los frentes de trabajo, los cuales serán ejecutados paulatinamente conforme al avance del proyecto, los cuales siempre tendrán un ancho de corona de 6 metros de tal manera que se permita la circulación de maquinaria y equipo, las pendientes de los mismos serán los especificados para un camino tipo E.. No se contempla construcción de taller para mantenimiento de maquinaria y equipo, ésta deberá ser reparada en talleres especializados para tal fin, con el objeto de no incrementar el almacenamiento de residuos que sean considerados peligrosos. Lo anterior ya que en la actualidad se concentran, sin bien en cantidades prácticamente nulas, derivado del mantenimiento de la triturador y cuarto de máquinas.. II.2.5.- Etapa de operación y mantenimiento. Para el presente apartado se seguirán los lineamientos establecidos por la Norma Técnica Ambiental NTA-IEE-002/2007 que establece los lineamientos y especificaciones para la selección, operación, seguimiento, abandono y obras complementarias y medidas de regeneración ambiental de un sitio de extracción i explotación de materiales pétreos. En.

(48) este sentido la referid norma refiere para el proceso de operación lo siguiente (sita textual):. 7. DISEÑO DE EXPLOTACIÓN PARA BANCOS DE MATERIAL PÉTREO NUEVOS Y EN OPERACIÓN. Desde el inicio de los trabajos, la empresa autorizada en materia de impacto ambiental, llevará una bitácora, la cual estará foliada y debidamente encuadernada, y se exhibirá con el formato sugerido por el Instituto de Ecología del Estado y la cual permanecerá en el lugar de la explotación a disposición del Instituto, de la Procuraduría de Protección al Ambiente del Estado, así como del municipio que corresponda.. En dicha bitácora se anotará, los datos generales del banco, las observaciones pertinentes con relación al proceso de explotación, medidas de seguridad, volúmenes diarios de extracción, problemas y soluciones que se presenten, incidentes y acciones de trabajo, actividades de regeneración, mantenimiento de los equipos anticontaminantes, cambios de frente de explotación autorizados y, en general, la información técnica necesaria para contar con un registro de las actividades inherentes a la explotación.. La bitácora se complementará con un anexo de seguimiento fotográfico del desarrollo del proyecto en donde se observe claramente la adopción de las medidas preventivas, de mitigación y de restauración. Estos documentos fotográficos se presentarán semestralmente ante el Instituto con copia a la Procuraduría de Protección al Ambiente del Estado, previo a la solicitud de autorización para continuar con la explotación.. Con base en el análisis de los estudios correspondientes a bancos de material pétreo nuevos o aquellos que sustentaron la autorización para bancos de material en operación, se elaborará el diseño del banco de explotación, considerando los siguientes conceptos:. 7.1. Parámetros de diseño y explotación de bancos de material.

(49) El diseño y explotación de materiales pétreos deberá observar los siguientes requerimientos:. a) La explotación de bancos de material a cielo abierto se deberá apegar a los parámetros de acuerdo al tipo de materiales enunciados en la Tabla 3 de este apartado.. b) El sistema de explotación consistirá en conformar perfiles de corte a partir de las colindancias del predio desde la franja de amortiguamiento y observando las dimensiones máximas y mínimas de terrazas y ángulos de corte referidas en la Tabla 3 de este apartado.. c) La terraza o la berma a conformar, oscilará entre un ancho mínimo de 4 y 6 metros en operación y entre 2 y 6 metros al final, dependiendo del tipo de material que se trate y deberá contar con una contra pendiente del 2 %.. d) La altura máxima del corte del banco denominado talud, variará de acuerdo a las características físicas y mecánicas del material que se trate; las cuales oscilarán entre 5 y 18 metros en operación del tajo y de 5 a 10 metros al final de la explotación, conforme a las especificaciones de la Tabla 4, y podrán ser modificadas de acuerdo a las condiciones particulares que en cada caso se presenten hasta en un ± 20 %..

(50) e) La inclinación del talud (inclinación del banco) deberá tener un ángulo de inclinación que garantice la estabilidad del mismo evitando que sobrepase el ángulo recto o la vertical entre 90 y 130 grados en operación, y al final del corte la inclinación deberá ser de 130 grados para cualquier tipo de material, conforme a lo establecido en la Tabla 4.. f) Para acondicionar los taludes finales los cortes deberán hacerse con la maquinaria adecuada, evitando el uso de maquinaria que no garantice la inclinación adecuada del talud. g) El talud de terraplenes corresponderá al ángulo de reposo del material.. h) Todos los taludes que queden después de la explotación deberán tener un ángulo menor o igual a 50 grados, llevándose a cabo, invariablemente, actividades de forestación de acuerdo al estudio presentado como Manifestación de Impacto Ambiental y previendo la adecuada plantación de especies arbóreas nativas de la zona o sugeridas por el Instituto.. i) Durante la vida útil del tajo se deberá realizar la estabilización de taludes formados, considerando un ángulo de óptima estabilidad del talud, esto con la finalidad de prevenir procesos erosivos y formar una estructura estable, donde sea posible realizar actividades de recuperación.. j) Se deberá establecer un programa de estabilización de taludes, mediante la siembra de especies vegetales preferentemente nativas de la región y de rápida propagación que pudieran ser susceptibles de sembrarse aún estando en operación el proyecto.. k) Los cortes al terreno se harán de acuerdo al diseño de explotación, siguiendo la topografía del sitio para formar terrazas y así facilitar los trabajos de restauración gradual y su integración en el entorno. La extracción de materiales deberá ser uniforme sin dejar obstáculos ni montículos en el interior del banco que pudieran interferir con las acciones de nivelación y restauración. Tabla No. 3. Parámetros de diseño y explotación de bancos de material.

(51) Material. Altura máximo del banco- en operación(m). Altura máximo del bancofinal(m). Ancho mínimo de terraza- en operación(m). Ancho mínimo de terrazafinal-. Ángulo de mínima inclinación del banco en operación-. (m) (grados). Ángulo de mínima inclinación del banco – final(grados). Ancho mínimo de rampas de servicio (m). Pendiente máxima de rampas de servicio (%). Contrapendiente en terrazas (%). Basalto, Granito, Riolitas para Mamposteo,. 12 – 18. 8 - 10. 6. 6. 90 - 105. 130. 6. 12. 2. 6-12. 6. 5. 2. 115 - 130. 130. 6. 10. 2. 5-7. 5. 4. 2. 115-130. 130. 7. 9. Pórfidos, Calizas Tezontle, Filitas, Caolines, Pumicita, Tepetates Materiales aluviales: gravas, arenas y arcillas. 2. l) En superficies no mayores de 3 hectáreas, solo deberá trabajarse un área de explotación a la vez en el mismo predio y para explotaciones en superficies mayores de 3 hectáreas, se podrá considerar la apertura de nuevas áreas de explotación sujetando dicha acción al análisis del sitio y a juicio del Instituto, observándose lo señalado en este instrumento.. m) Siempre que exista más de un predio en el que se realicen actividades de extracción de materiales pétreos en la misma zona, para mitigar el impacto al paisaje, deberán seguirse los siguientes criterios:. i.- Reagruparlas en una sola explotación homogénea, con unas proporciones armoniosas..

(52) ii.- Excavar los huecos de acuerdo a los parámetros de explotación. iii.- Conformar los frentes determinando perfiles convexos mejor que cóncavos.. Figura 2. Agrupación de dos explotaciones contiguas, de frentes independientes a un frente común.. n) En el diseño del proyecto, se deberán considerar los parámetros necesarios para garantizar que las instalaciones cuenten con una capacidad suficiente para contener el peor evento de precipitación pluvial registrado en la región, para un intervalo de 24 horas y en un horizonte de tiempo de 100 años. o) No deberá excederse por ningún motivo la cota final de explotación que se fije en la Manifestación de Impacto Ambiental o por el Instituto para cada caso.. p) Se deberá formar una barrera física que impida el arrastre de material particulado hacia el cauce o lecho del cuerpo de agua, la cual deberá construirse de materiales diferentes a la arena, grava, jales, tezontle o tepetate, pudiéndose emplear para tal fin cualquier tipo de rocas de gran tamaño o inclusive utilizando especies vegetales. q) En el caso de que el agua de lluvia pueda arrastrar hacia el cauce o lecho de cuerpos receptores de agua, materiales pétreos particulados derivados de la actividad extractiva, se deberán construir canales exteriores e interiores de desagüe en el predio en explotación..
