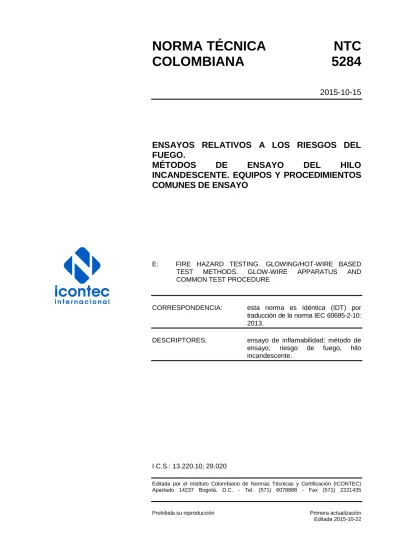

NORMA TÉCNICA
NTC
COLOMBIANA
5284
2015-10-15
ENSAYOS RELATIVOS A LOS RIESGOS DEL
FUEGO.
MÉTODOS
DE
ENSAYO
DEL
HILO
INCANDESCENTE. EQUIPOS Y PROCEDIMIENTOS
COMUNES DE ENSAYO
E: FIRE HAZARD TESTING. GLOWING/HOT-WIRE BASED TEST METHODS. GLOW-WIRE APPARATUS AND COMMON TEST PROCEDURE
CORRESPONDENCIA: esta norma es Idéntica (IDT) por traducción de la norma IEC 60695-2-10: 2013.
DESCRIPTORES: ensayo de inflamabilidad; método de ensayo; riesgo de fuego, hilo incandescente.
I.C.S.: 13.220.10; 29.020
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Primera actualización Editada 2015-10-22
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 5284 (Primera actualización) fue ratificada por el Consejo Directivo de 2015-10-15. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 138 Electrodomésticos.
AVE COLOMBIANA S.A.S. CHALLENGER S.A.S. COLCERÁMICA S.A.S. CORONA INDUSTRIA DE ELECTRODOMÉSTICOS S.A. -INDUSEL- INDUSTRIAS HACEB LG ELECTRONICS MABE COLOMBIA
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas: ANDI BOSCH CIDEI CIDET DAEWOO ELECTRONICS ELECTROLUX FEDERACIÓN NACIONAL DE
COMERCIANTES - FENALCO BOGOTÁ GROUPE SEB
INCELT
INDUSTRIA SUPERIOR DE ARTEFACTOS S.A.
INDUSTRIAS CIMSA
INDUSTRIAS ESTUFAS CONTINENTAL INDUSTRIAS JORVAN S.A.
INDUSTRIAS WONDER IT SERVICE LTDA. LANDERS Y CÍA. S.A.S.
MINISTERIO DE COMERCIO INDUSTRIA Y TURISMO
MINISTERIO DE MINAS Y ENERGÍA SAMSUNG
UNIDAD DE PLANEACIÓN MINERO ENERGÉTICA -U.P.M.E.-
UNIVERSIDAD DEL NORTE UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA UNIVERSIDAD TECNOLÓGICA DE PEREIRA
WHIRLPOOL
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 5284 (Primera actualización)
RESUMEN
CONTENIDO
Página
INTRODUCCIÓN
1. OBJETO Y CAMPO DE APLICACIÓN ... 1
2. REFERENCIAS NORMATIVAS ... 1
3. TÉRMINOS Y DEFINICIONES ... 2
4. DESCRIPCIÓN DEL EQUIPO DE ENSAYO ... 3
4.1 HILO INCANDESCENTE ... 3
4.2 CIRCUITO DE ENSAYO Y CONEXIONES ... 3
4.3 SISTEMA DE MEDICIÓN DE LA TEMPERATURA ... 4
4.4 CAPA ESPECIFICADA ... 4
4.5 CÁMARA DE ENSAYOS ... 5
4.6 DISPOSITIVO PARA LA MEDICIÓN DEL TIEMPO ... 5
5. VERIFICACIÔN DEL EQUIPO ... 5
5.1 VERIFICACIÓN DEL EXTREMO DEL HILO INCANDESCENTE ... 5
5.2 VERIFICACIÓN DEL SISTEMA DE MEDICIÓN DE LA TEMPERATURA ... 5
6. ACONDICIONAMIENTO ... 6
7. PROCEDIMIENTO DE ENSAYO GENERAL ... 6
7.1 PORTAPROBETAS ... 6
NORMA TÉCNICA COLOMBIANA
NTC 5284 (Primera actualización)
RESUMEN
Página
7.3 APLICACIÓN DEL HILO INCANDESCENTE ... 7
BIBLIOGRAFÍA ... 18
DOCUMENTO DE REFERENCIA ... 19
ANEXOS ANEXO A (Informativo) FABRICANTES Y PROVEEDORES DE EQUIPOS... 13
ANEXO B (Informativo) ORIENTACIÓN SOBRE LAS OBSERVACIONES DE LA "IGNICIÓN" Y LAS "LLAMAS" ... 14
ANEXO C (Informativo) GUÍA SOBRE EL PROCEDIMIENTO DE VERIFICACIÓN DEL SISTEMA DE MEDICIÓN DE LA TEMPERATURA DEL HILO INCANDESCENTE POR LA CORRIENTE DE CALENTAMIENTO ... 16
FIGURAS Figura 1. Hilo incandescente y posición del termopar ... 8
Figura 2. Circuito de ensayo ... 9
Figura 3. Ejemplos de equipo de ensayo ... 10
NORMA TÉCNICA COLOMBIANA
NTC 5284 (Primera actualización)
RESUMEN
INTRODUCCIÓN
En el diseño de cualquier producto electrotécnico es necesario tener en cuenta el riesgo de incendio y los posibles peligros asociados con el fuego. Respecto a esto, el objetivo del diseño de componentes, circuitos y productos, así como de la elección de materiales, es reducir a niveles aceptables los posibles riesgos de incendio durante las condiciones de funcionamiento normal, el previsible y razonable uso anormal, el mal funcionamiento y/o la falla. La Norma IEC 60695-1-10 se desarrolló, junto con la Norma IEC 60695-1-11, para proporcionar una guía sobre cómo llevar a cabo esto.
Los objetivos principales de las Normas IEC 60695-1-10 e IEC 60695-1-11 son proporcionar orientaciones sobre cómo:
a) evitar la ignición causada por una parte de un componente alimentado eléctricamente, y b) en caso de ignición, confinar cualquier fuego resultante dentro de los límites del
encerramiento del producto electrotécnico.
Los objetivos secundarios de estos documentos incluyen la minimización de cualquier propagación de la llama hacia el encerramiento del producto y la minimización de los efectos perjudiciales de los efluentes del fuego incluyendo calor, humo, toxicidad y/o corrosividad. Los incendios que involucran a los productos electrotécnicos también pueden originarse desde fuentes externas no eléctricas. Se deberían tener en cuenta las consideraciones de esta naturaleza en la evaluación general del riesgo de incendio.
Las partes metálicas sobrecalentadas pueden actuar como fuentes de ignición en equipo electrotécnico. En los ensayos de hilo incandescente, un hilo incandescente se utiliza para simular una fuente de ignición como tal.
Esta Norma proporciona recomendaciones respecto al equipo de ensayo del hilo incandescente y describe un procedimiento de ensayo general para los ensayos que son de aplicación a los productos finales y a los materiales que se utilizan con la NTC 5283 (IEC 60695-2-11), que describe un ensayo de inflamabilidad del hilo incandescente para productos terminados (GWEPT), la NTC 5534 (IEC 60695-2-12), que describe un ensayo del índice de inflamabilidad del hilo incandescente para materiales (GWFI), y la IEC 60695-2-13, que describe un método de ensayo para determinar la temperatura de ignición del hilo incandescente para materiales (GWIT).
NORMA TÉCNICA COLOMBIANA
NTC 5284 (Primera actualización)
RESUMEN
1 de 19 ENSAYOS RELATIVOS A LOS RIESGOS DEL FUEGO. MÉTODOS DE ENSAYO DEL HILO INCANDESCENTE. EQUIPOS Y PROCEDIMIENTOS COMUNES DE ENSAYO
1. OBJETO Y CAMPO DE APLICACIÓN
Esta Norma especifica el equipo y el procedimiento de ensayo general del hilo incandescente para simular los efectos de los esfuerzos térmicos que pueden producir fuentes de calor como elementos incandescentes o resistencias sobrecargadas, en periodos cortos, con el fin de evaluar el riesgo de incendio mediante una técnica de simulación.
El procedimiento de ensayo descrito en esta norma es un procedimiento de ensayo común destinado a los ensayos a pequeña escala en que se utiliza como fuente de ignición un alambre normalizado calentado eléctricamente.
Es una parte común de los procedimientos de ensayo aplicados a los productos finales y los materiales de aislamiento eléctrico sólidos u otros materiales combustibles sólidos.
En las respectivas NTC 5283 (IEC 60695-2-11), NTC 5534 (IEC 60695-2-12) e IEC 60695-2-13 se da una descripción detallada de cada procedimiento de ensayo particular.
Esta publicación básica de seguridad está destinada al uso por parte de los comités técnicos en la preparación de normas de acuerdo con los principios expuestos en las Guías IEC 104 e ISO/IEC 51.
Una de las responsabilidades de un comité técnico es, cuando sea aplicable, hacer uso de las publicaciones básicas de seguridad para la preparación de sus publicaciones. Los requisitos, métodos de ensayo o condiciones de ensayo de esta publicación básica de seguridad no serán de aplicación salvo que se haga referencia a la misma o se incluya en las correspondientes publicaciones.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados, en su totalidad o en parte, son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección)
IEC 60584-1, Thermocouples. Part 1: Reference Tables. IEC 60584-2, Thermocouples. Part 2: Tolerances.
NORMA TÉCNICA COLOMBIANA
NTC 5284 (Primera actualización)
RESUMEN
2
IEC 60695-2-11, Fire hazard Testing. Part 2-11: Glowing/Hot-Wire Based Test Methods.
Glow-Wire Flammability Test Method for End-Products (NTC 5283).
IEC 60695-2-12, Fire hazard Testing. Part 2-12: Glowing/hot-Wire Based Test Methods.
Glow-Wire Flammability Index (GWFI) Test Method for Materials (NTC 5534).
IEC 60695-2-13, Fire hazard Testing. Part 2-13: Glowing/hot-Wire Based Test Methods.
Glow-Wire Ignition Temperature (GWIT) Test Method for Materials.
IEC Guide 104:2010, The Preparation of Safety Publications and the Use of Basic Safety
Publications and Group Safety Publications.
ISO/IEC Guide 51:1999, Safety Aspects. Guidelines for Their Inclusion in Standards.
ISO 4046-4:2002, Paper, Board, Pulps and Related Terms. Vocabulary. Part 4: Paper and
Board Grades and Converted Products.
ISO 13943:2008, Fire Safety. Vocabulary.
3. TÉRMINOS Y DEFINICIONES
Para los fines de este documento, se aplican los términos y definiciones incluidos en la Norma ISO 13943:2008, algunas de las cuales se reproducen a continuación para facilidad del usuario, además de los siguientes:
3.1 Combustible, adjetivo. Capaz de prenderse y quemarse. [FUENTE: definición 4.43 de la Norma ISO 13943:2008]
3.2 Entorno libre de corrientes de aire. Espacio en el cual los resultados de los experimentos no se ven afectados significativamente por la velocidad local del aire.
NOTA 1 Un ejemplo cualitativo es un espacio en el cual una llama de una vela de cera permanece prácticamente sin perturbación. Los ejemplos cuantitativos son ensayos de fuego a pequeña escala en los que a veces se especifica una velocidad máxima del aire de 0,1 m x s-1 o 0,2 m x s-1.
[FUENTE: definición 4.70 de la Norma ISO 13943:2008]
3.3 Peligro de incendio. Objeto o condición física con un potencial para una consecuencia no deseable del incendio.
[FUENTE: definición 4.112 de la Norma ISO 13943:2008] …
BIBLIOGRAFÍA
IEC 60695-1-10, Fire Hazard Testing. Part 1-10: Guidance for Assessing the Fire Hazard of
Electrotechnical Products. General Guidelines.
IEC 60695-1-11, Fire Hazard Testing. Part 1-11: Guidance for Assessing the Fire Hazard of
