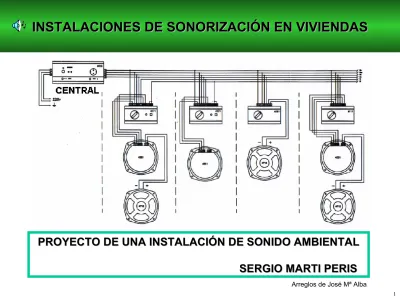

INSTALACIONES DE SONORIZACIÓN EN VIVIENDAS
INSTALACIONES DE SONORIZACIÓN EN VIVIENDAS
PROYECTO DE UNA INSTALACIÓN DE SONIDO AMBIENTAL
PROYECTO DE UNA INSTALACIÓN DE SONIDO AMBIENTAL
2
PROYECTO DE INSTALACIÓN DE SONIDO
INSTAL.LACIONS MARTI S.L.
NIF 22538444-S
C/Senyera n° 2
46133 Meliana (Valencia)
Tel-Fax: 961480909
Móvil 678656700
www.SoundMarti.com
•
NOMBRE DEL CLIENTE:
SERGIO MARTI PERIS
•
LUGAR DE LA INSTALACIÓN:
VIVIENDA EN EDIFICO
•
SITUACIÓN DE LA INSTALACIÓN:
C/SOL N°32 Vva. de Castellón - 46270 (València)
•
TIPO DE CONSTRUCCIÓN:
VIVIENDA (TIPO PLANTA 2)
•
SUPERFICIE DE LA CONSTRUCCIÓN
: 105 m
2•
TIPO DE INSTALACIÓN
: INSTALACIÓN DE SONIDO AMBIENTAL
Meliana a 11 Octubre 2004
Instalador Autorizado n° 4333-F
APARTADOS DEL PROYECTO
INDICE
1. PRESENTACIÓN DEL PROYECTO.
MEMORIA DESCRIPTIVA
1.1.Objeto del proyecto. 1.2.Descripción.
1.3.Constitución de los circuitos.
2. ESQUEMAS.
2.0. Plano de situación.
2.1 . Plano de la planta de la vivienda 2.2 . Simbología de elementos de sonido.
2.3 . Plano de la planta con elementos de la instalación. 2.4 . Plano de la planta con elementos canalización de la
instalación.
2.5 . Plano de planta con esquema unifilar.
2.6 . Plano de situación de la central de sonido y control. 2.7 . Variantes del montajes de altavoces.
2.8 . Esquema unifilar.
2.9 . Esquema unifilar con intensidades, longitudes y n° de cables.
2.10. Esquema multifilar.
3. CÁLCULOS JUSTIFICATIVOS.
3.1Cálculo del número y potencia de altavoces.
3.2 Cálculo de los conductores.
4.PLIEGO DE CONDICIONES.
4.1. Central de sonido. 4.2. Unidad de control.
4.3. Altavoces activos y pasivos. 4.4. Mando con altavoz.
4.5. Caja de empalmes.
4.6. Cajas de empotrar elementos. 4. 7. Condiciones de pago.
4
MEMORIA DESCRIPTIVA - 1
MEMORIA DESCRIPTIVA. 1.1- Objetivo del proyecto.
El objeto del siguiente proyecto comprende la instalación de sonido ambiental de una vivienda perteneciente a Salvador Gadea Portés, situado en la Calle Sol nº 32, en Vva. De Castellón (Valencia).
Posee una superficie construida de 105 m2 y está dividida en tres habitaciones, salón, comedor, cocina y 2 baños. Consideramos a efectos instalación de sonido ambiental , la parte desde la Central de audio y las unidades de control o mandos, conectando a éstos los altavoces. La instalación está protegida con un interruptor magnetotérmico (PIA).
1.2 - Descripción.
La alimentación de la instalación de sonido, se tomará de una caja de empalmes ubicada cerca de la Central de sonido, y estará formada por tres conductores de 1’5 mm2. La tensión de servicio es de 230V 50 Hz c.a.
Instalación de sonido ambiental:
- Componentes internos: una Central de audio, seis unidades de control estereofónico, dos monofónicas, y catorce altavoces con amplificador incorporado, y un interruptor magnetotérmico para proteger al circuito.
- Componentes externos: una fuente musical que contiene un reproductor de CD, pletina de caset y radio AM-FM.
- La Central de audio es el elemento principal del sistema de distribución de sonido. En ella se conecta la fuente de
sonido.
-Las unidades de control actúan como distribuidor y
MEMORIA DESCRIPTIVA - 2
-La Central de audio, se colocará en el salón, a 1’1 m del suelo, empotrada en pared, llegándole ya la alimentación de red protegida con magnetotérmico, que estará situado en la parte superior de ella.
- De ella partirán los conductores para la distribución de la señal de audio.
- Las fuentes de sonido se situarán en un mueble móvil para facilitar la instalación y ubicuidad.
- Los mandos de control se situarán a 1’2 m desde el suelo, empotrados y cerca de la entrada de las estancias comunes, y al lado de la cama en el caso de las habitaciones.
- Los altavoces van empotrados en el techo, cubriéndolos una rejilla.
- La conexión de la Central de audio y los mandos de control, se hará siempre en cajas de empalmes empotradas y con regletas de conexión, nunca con cinta aislante y retorcimiento de los conductores.
- Los conductores que se van a emplear son los siguientes:
- Para la conexión de audio entre la central, las unidades de control y altavoces activos, se empleará
manguera de 8x0’25 mm2.
- Para la alimentación de la Central de sonido, y las unidades de control, manguera de 2x1 mm2. - Para la conexión de altavoces pasivos si los hubiera, cable paralelo bicolor rojo-negro de 2x 0’75 mm2.
- Los tubos de la canalización serán flexibles y para empotrar, no propagadores de llama y de 16 mm2 de diámetro exterior; para los altavoces será de 12 mm2.
-El número de curvas en ángulo entre dos registros consecutivos no será superior a tres.
- El trazado de las canalizaciones, seguirá líneas verticales y horizontales, paralelas a las aristas de las paredes. La distancia al techo y a las aristas de paredes será de 20 cm.
6
MEMORIA DESCRIPTIVA - 3
1.3 – Constitución de los circuitos.
El circuito de la instalación de sonido ambiental está constituido por una Central de sonido, a la que conectamos una fuente musical y controlará en encendido y apagado del circuito desde los mandos de control situados en cada estancia.
La alimentación de red a 230 V 50 Hz, de las citadas fuentes, se hace desde las bases de enchufe de la propia Central.
La alimentación de red de la Central está protegida por un interruptor magnetotérmico.
Los mando de control controlan el volumen de los altavoces a ellos conectados y la tonalidad y encendido/apagado de las fuentes conectadas a la central.
2.0 . Plano de situación.
2.1 . Plano de la planta de la vivienda
2.2 . Simbología de elementos de sonido.
2.3 . Con elementos de la instalación.
2.4 . Con elementos y canalización de la instalación.
2.5 . Con esquema unifilar.
2.6 . Situación de la central de sonido y control.
2.7 . Situación de un altavoz.
2.8 . Esquema unifilar.
2.9 . Esquema unifilar con intensidades,longitudes y n° de cables.
2.10. Esquema multifilar.
8
AQUÍ
1.Habitación matrimonio
2.Habitación Baño
3.Habitación
Aseo
Cocina
Balcón
Vestíbulo Comedor
Salón Armarios
empotrados Armario
empotrado Pasillo
S = 105 m
2
h = 2’50 m
10
2.3. Planta con elementos de la instalación - 1
CENTRAL SONIDO
CONTROL
AMPLIFICADO ALTAVOZ
ACTIVO
ALTAVOZ PASIVO
CAJA EMPALMES
TUBOS FLUORESCENTES
PUNTOS DE LUZ
A elección según características del fabricante y cliente resultan 14 altavoces
1.Habitación matrimonio
2.Habitación Baño
3.Habitación
Aseo
Cocina
Balcón
Vestíbulo Comedor
Salón Armarios
empotrados Armario
empotrado Pasillo
Galería
12
2.3. Planta con elementos de la instalación - 2
Reduciendo estancias de mono a estéreo, quedaría con 9 altavoces
CENTRAL SONIDO
CONTROL
AMPLIFICADO ALTAVOZ
ACTIVO
ALTAVOZ PASIVO
CAJA EMPALMES
TUBOS FLUORESCENTES
PUNTOS DE LUZ 1.Habitación
matrimonio
2.Habitación Baño
3.Habitación
Aseo
Cocina
Balcón
Vestíbulo Comedor
Salón Armarios
empotrados Armario
empotrado Pasillo
2.4. Planta con elementos y canalizaciones.
CENTRAL SONIDO
CONTROL
AMPLIFICADO
ALTAVOZ ACTIVO
ALTAVOZ PASIVO
CAJA EMPALMES 1.Habitación
matrimonio
2.Habitación Baño
3.Habitación
Aseo
Cocina
Balcón
Vestíbulo Comedor
Salón Armarios
empotrados Armario
14
2.5. Plano de planta con esquema unifilar.
2.6. Situación de la central de sonido y mando control.
1’2 m
1’
1
m
16
2.8. Esquema unifilar.
Altavoces1-2 Altavoces 3-4 Altavoces 5-6 Altavoz 11 Altavoz 12 Altavoces 13-14 activos pasivos pasivos pasivo pasivo pasivos
Altavoces 7-8 Altavoces 9-10
Control 1 Control 2 Control 3 Control 4 Control 5 Control 6 Control 7 Control 8
8 7
7 8
8 9
4
4 5
5
8 9
6
6 6 6
6 6 6
6
1.Habitación
2.Habitación Aseo Baño 3.Habitación Cocina
Comedor Salón
18
2.9. Esquema unifilar con intensidades, longitudes y n° de cables.
5 x 0,35 mm2
3 x 1,5 m2 4 x 0,35 mm2
2 x 1,5 m2 3 x 0,35 mm2
1 x 1,5mm2
4 x 0,35 mm2
1 x 1,5 mm2
Altavoces1-2 Altavoces 3-4 Altavoces 5-6 Altavoz 11 Altavoz 12 Altavoces 13-14 activos pasivos pasivos pasivo pasivo pasivos
Altavoces 7-8 Altavoces 9-10
Control 1 Control 2 Control 3 Control 4 Control 5 Control 6 Control 7 Control 8
120 mA 120 mA 120 mA 120 mA 120 mA 120 mA 120 mA 120 mA 150 mA 300 mA 100 mA 50 mA 220 mA 50 mA 50 mA 50 mA
100 mA 390 mA
560 mA
420 mA 640 mA
1200 mA 50 mA 100 mA 1420 mA 100 mA 50 mA 1640 mA 150 mA 150 mA 300 mA 2060 mA 9 9 9 9 4 4 5 5 9 9 6
6 6 6
6 6 6
6 9 9
2.10. Esquema multifilar - 1
Ejemplo de mando estéreo y altavoces activos.
AL IZQ. 1a AL.DER.3a MASA 2 AVISOS 4 - 5 + 624 v
20
2.10. Esquema multifilar - 2
Ejemplo de mando estéreo y mono y altavoces pasivos
Hemos elegido controles con amplificadores IMPROVE- SYST-24 de
la firma Optimus.
Pueden ser mono/estereofónicos de 1 x 1 W a 16
de impedancia
en cada canal.
Utilizaremos un total de seis ESTEREOFÓNICOS y 2 MONO.
El nº total de altavoces será:
5 mandos estereofónicos x 2 = 10
2 mandos monofónicos x 2 = 4
14 altavoces en total.
3. CÁLCULOS JUSTIFICATIVOS
22
3.4. Cálculo de conductores.
Alimentación de la Central.
• Alimentación a 230 V 50Hz.
• Consumo total, según lo indicado en la
diapositiva nº 25
: 330 W.
• Longitud total: 1’7 m.
• Caída de tensión máxima: 230x1’5%= 3’45 V
La central de sonido consumirá un máximo de 1’5 A = 330 W.
La sección mínima aconsejada por el fabricante (1 mm
2) es superior a
la mínima calculada por lo que adoptaremos esa sección.
Valorar
el hecho que sólo teniendo en cuenta la caída de tensión, la
sección es muy pequeña para tan poca longitud (1’7 m) pero además
está el
criterio de la máxima intensidad admisible
del conductor.
2
2
0
'
25
mm
mm
025
'
0
45
'
3
58
5
'
1
7
'
1
2
u
2
S
3.4. Cálculo de conductores.
Alimentación de los mandos de audio.
2
AL
1
'
47
1
'
5
mm
72
'
0
58
06
'
2
15
2
u
2
S
• Alimentación a 24 V c.c.
• Consumo total, según lo indicado en la
diapositiva nº 26
: 2’06 A.
• Longitud total máxima: 15 m.
• Caída de tensión máxima: 24x3%= 0’72 V
•Elegimos 1’5 mm
2para
alimentación de mandos
.
24
4. PLIEGO DE CONDICIONES
4.2. Unidades de control, mandos.
26
4.3. Altavoces, activos y pasivos.
4. PLIEGO DE CONDICIONES
28
4.5. Cajas de empalme empotradas.
4.6. Cajas de empotrar elementos.
4. PLIEGO DE CONDICIONES
Desde 110x110x45
hasta 360x360x135
Específicas: 71x71x30
4.7. Condiciones de pago.
Se abonará el 50 % del total, al aceptar el proyecto, y
el 50 % restante a la finalización de la instalación.
Se cargará un 18% de beneficio industrial y un IVA del 16
%.
La instalación se comprobará en presencia del
propietario, haciéndole entrega del acta de pruebas y
recepción definitiva de la instalación, que firmará junto
con un representante de la empresa instaladora.
Se termina el pliego de condiciones con fecha:
Meliana a 9 de Noviembre de 2004
