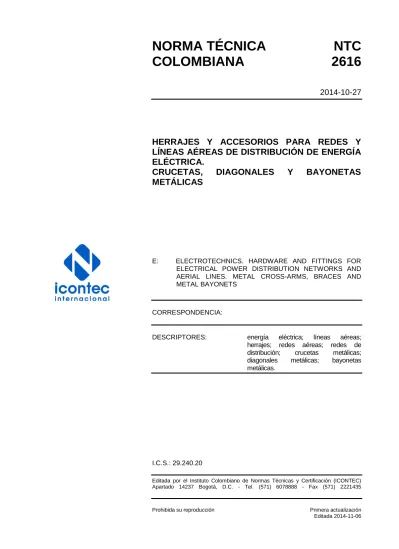

NORMA TÉCNICA
NTC
COLOMBIANA
2616
2014-10-27
HERRAJES Y ACCESORIOS PARA REDES Y
LÍNEAS AÉREAS DE DISTRIBUCIÓN DE ENERGÍA
ELÉCTRICA.
CRUCETAS,
DIAGONALES
Y
BAYONETAS
METÁLICAS
E: ELECTROTECHNICS. HARDWARE AND FITTINGS FOR ELECTRICAL POWER DISTRIBUTION NETWORKS AND AERIAL LINES. METAL CROSS-ARMS, BRACES AND METAL BAYONETS
CORRESPONDENCIA:
DESCRIPTORES: energía eléctrica; líneas aéreas; herrajes; redes aéreas; redes de distribución; crucetas metálicas; diagonales metálicas; bayonetas metálicas.
I.C.S.: 29.240.20
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Primera actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 2616 (Primera actualización) fue ratificada por el Consejo Directivo de 2014-10-27. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 133 Líneas de energía.
3M CIDET CODENSA
COMPAÑÍA ELÉCTRICA LTDA. DOERKEN MKS
ELECTROTÉCNICAS S.A.
EMPRESAS PÚBLICAS DE MEDELLÍN ENERGÍA Y DESARROLLO S.A.S. FUNDALCO
FUNDIHERRAJES DE COLOMBIA LTDA. INDESA LTDA.
INGENIERÍA Y REPRESENTACIONES S.A. -INRESA-
INVERSIONES URIBE MOLINA S.A. JEC MULTIHERRAJES
POLYUPROTEC S.A. RECUMETAL LTDA. SIMELCA S.A.
VARILLAS Y ELÉCTRICOS DE COLOMBIA LTDA.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ASEVER CAVAR
CENTRALES ELÉCTRICAS DE NORTE DE SANTANDER
CENTROACERO CODIMEC LTDA.
DIMEL INGENIERÍA S.A. DISICO
ELÉCTRICOS INTERNACIONAL ELECTRIFICADORA DE SANTANDER ELECTRIFICADORA DEL CARIBE S.A. E.S.P.
EMPRESA DE ENERGÍA DE BOYACÁ EMPRESA DE ENERGÍA DE
CUNDINAMARCA
EMPRESA DE ENERGÍA DEL PACIFICO -EPSA-
EMPRESA DE ENERGÍA DEL QUINDÍO EQUIPELCO
FURIMA S.A.
GAMMA AISLADORES CORONA HERRAJES ANDINA LTDA. IMPUCHE
MATRIMOL MELEC
MINISTERIO DE COMERCIO, INDUSTRIA Y TURISMO
MINISTERIO DE MINAS Y ENERGÍA ODRQ CÍA. LTDA.
RETICERTIFICAMOS S.A. SICOLSA SILVER TODOHERRAJE TRANSELCA TYCO ELECTRONICS UNIVERSIDAD PONTIFICIA BOLIVARIANA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 2616 (Primera actualización)
RESUMEN
CONTENIDO Página 1. OBJETO ... 1 2. REFERENCIAS NORMATIVAS ... 1 3. DEFINICIONES Y CLASIFICACIÓN ... 2 3.1 DEFINICIONES ... 2 3.2 CLASIFICACIÓN ... 2 4. CONDICIONES GENERALES ... 3 4.1 DIMENSIONES ... 3 4.2 ACABADO ... 34.3 SUJECIÓN DEL PELDAÑO ... 3
4.4 DOBLAMIENTO ... 3
5. REQUISITOS ... 3
5.1 DIMENSIONES ... 3
5.2 TOLERANCIAS ... 3
5.3 PROTECCION CONTRA LA CORROSION ... 4
5.4 MATERIAL ... 4
5.5 RESISTENCIA DE LOS HERRAJES DE LA CLASE 2 ... 4
5.6 RESISTENCIA A LA TENSIÓN DE LOS HERRAJES DE LAS CLASES 1, 3, 4 Y 5 ... 4
NORMA TÉCNICA COLOMBIANA
NTC 2616 (Primera actualización)
RESUMEN
Página
6. TOMA DE MUESTRAS Y RECEPCIÓN DEL PRODUCTO ... 5
6.1 INSPECCIÓN VISUAL Y DIMENSIONAL ... 5
6.2 GALVANIZADO O RECUBRIMIENTO ORGANO METALICO ... 5
6.3 ENSAYO DE RESISTENCIA ... 5
7. ENSAYOS ... 6
7.1 DIMENSIONES Y TOLERANCIAS ... 6
7.2 ENSAYO DE RESISTENCIA PARA HERRAJES DE LA CLASE 2 ... 6
7.3 ENSAYO DE RESISTENCIA PARA EL PELDAÑO ... 6
8. EMPAQUE Y ROTULADO ... 6
8.1 EMPAQUE ... 6
8.2 ROTULADO ... 6
ANEXOS ANEXO A (Normativo) MÉTODOS DE ENSAYO DE ADHERENCIA PARA LOS RECUBRIMIENTOS NO ELECTROLÍTICOS DE ESCAMAS DE CINC (RECUBRIMIENTO ORGANOMETÁLICO ... 24
ANEXO B (Informativo) INFORMACIÓN ADICIONAL RESPECTO A LOS RECUBRIMIENTOS NO ELECTROLÍTICOS DE ESCAMAS DE CINC (RECUBRIMIENTO ORGANOMETÁLICO) ... 25
FIGURAS Figura 1. Diagonal recta en platina (Clase 2.1) y diagonal recta en varilla (Clase 2.2) ... 7
Figura 2. Distancia mínima entre los centros de los agujeros y el borde del ángulo ... 8
NORMA TÉCNICA COLOMBIANA
NTC 2616 (Primera actualización)
RESUMEN
Página
Figura 3. Cruceta (Clase 1) ... 9
Figura 4. Diagonal recta en ángulo para cruceta en madera, extremo superior doblado (Clase 3.1) ... 10
Figura 5 a. Diagonal metálica para cruceta metálica (Clase 3.2) ... 11
Figura 5 b. Diagonal angular con pie de amigo para cruceta metálica (Clase 3.2) ... 12
Figura 5 c. Diagonal recta en ángulo para cruceta metálica (clase 3.2) ... 13
Figura 6. Diagonal angular para construcción tipo bandera (Clase 3.3) ... 14
Figura 7a. Diagonal en V para cruceta de madera (clase 3.4.1) ... 15
Figura 7b. Diagonal en V para cruceta metálica (clase 3.4.2) ... 16
Figura 8. Bayoneta para ángulos (Clase 4.1) ... 16
Figura 9. Bayoneta para ángulos (Clase 4.2) ... 17
Figura 10. Bayoneta para retenida (Clase 4.3) ... 17
Figura 11. Cruceta angular metálica ... 18
Figura 12a. Soporte angular. Para ángulos hasta 90º ... 19
Figura 12b. Soporte angular hasta 15 kV. En ángulos hasta 60º int ... 20
Figura 12c. Soporte angular hasta 15 kV. Doble circuito en ángulo ... 21
Figura 12d. Soporte para final de circuito ... 22
Figura 12e. Soporte para derivaciones a transformador ... 23
Figura 12. Estructuras de soportes para sistemas de redes compactas ... 23
TABLAS Tabla 1. Magnitud de las tolerancias ... 4
Tabla 2. Plan de muestreo para inspección visual y dimensional, nivel de inspección II, AQL = 4 %. (Según NTC-ISO 2859-1) ... 5
Tabla 3. Plan de muestreo para las pruebas de resistencia, nivel de inspección especial S-3, AQL = 4 %. (Según la norma NTC-ISO 2859-1) ... 6
NORMA TÉCNICA COLOMBIANA
NTC 2616 (Primera actualización)
RESUMEN
1 de 25
HERRAJES Y ACCESORIOS PARA REDES Y LÍNEAS AÉREAS DE DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA. CRUCETAS, DIAGONALES Y BAYONETAS METÁLICAS
1. OBJETO
Esta norma tiene por objeto establecer los requisitos que deben cumplir y los ensayos a los cuales deben someterse las crucetas, las diagonales y las bayonetas metálicas utilizadas en la construcción de líneas aéreas.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC 2, Metalurgia. Ensayo de tracción para materiales metálicos. Método de ensayo a temperatura ambiente.
NTC 1920, Acero estructural al carbono. (ASTM A36).
NTC 1950, Metalurgia. Aceros de baja aleación y alta resistencia. (ASTM A242).
NTC 1985, Acero de Calidad estructural de alta resistencia baja aleación al Niobio (Columbio). Vanadio (ASTM A572).
NTC 2076, Recubrimiento de zinc por inmersión en caliente para elementos en hierro y acero (ASTM A153).
NTC 3320, Recubrimientos de cinc (galvanizado por inmersión en caliente) en productos de hierro y acero. (ASTM A123).
NTC-ISO 2859-1, Procedimientos de muestreo para inspección por atributos. Parte 1: Planes de muestreo determinados por el nivel aceptable de calidad (NAC) para inspección lote a lote. ASTM A370, Standard Test Methods and Definitions for Mechanical Testing of Steel Products. EN 13858, Corrosion Protection of Metals. Non-Electrolytically Applied Zinc Flake Coatings on
NORMA TÉCNICA COLOMBIANA
NTC 2616 (Primera actualización)
RESUMEN
2
3. DEFINICIONES Y CLASIFICACIÓN 3.1 DEFINICIONES
Para los efectos de esta norma se deben tener en cuenta las siguientes:
3.1.1 Lote. Cantidad determinada de crucetas, diagonales o bayonetas metálicas de
características similares, las cuales son fabricadas bajo condiciones de producción presumiblemente uniformes que se someten a inspección como un conjunto unitario.
3.1.2 Muestra. Grupo de unidades extraídas de un lote que sirve para obtener la información
necesaria, que permite apreciar una o más características de ese lote, y además servirán de base para una decisión sobre el mismo o sobre el proceso que lo produjo.
3.1.3 Cruceta metálica. Elemento estructural que sirve para soportar los aisladores en las
líneas de transmisión de energía eléctrica.
3.1.4 Diagonal. Elemento estructural que sirve para soportar rígidamente las crucetas.
3.1.5 Bayoneta. El elemento estructural que prolonga el poste para soportar los cables de
guarda.
3.2 CLASIFICACIÓN
Los herrajes a que hace referencia esta norma se clasifican así: Clase 1. Crucetas metálicas (véase la Figura 3 y Figura 11). Clase 2. Diagonales rectas.
Clase 2.1 Diagonal recta en platina (véase la Figura 1). Clase 2.2 Diagonal recta en varilla (véase la Figura 1). Clase 3. Diagonales angulares
Clase 3.1 Diagonal angular para cruceta de madera (véase la Figura 4). Clase 3.2 Diagonal angular para cruceta metálica (véase la Figura 5). …
NORMA TÉCNICA COLOMBIANA
NTC 2616 (Primera actualización)
RESUMEN
3
