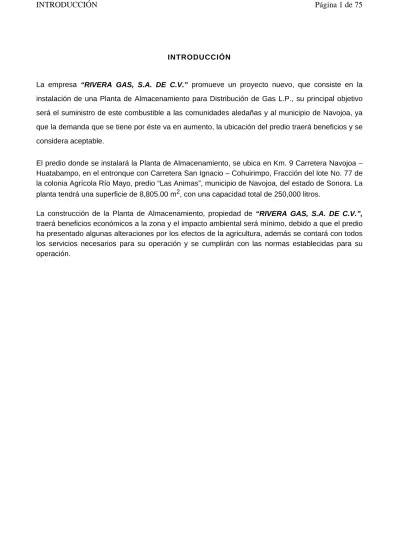

INTRODUCCIÓN
La empresa “RIVERA GAS, S.A. DE C.V.” promueve un proyecto nuevo, que consiste en la instalación de una Planta de Almacenamiento para Distribución de Gas L.P., su principal objetivo será el suministro de este combustible a las comunidades aledañas y al municipio de Navojoa, ya que la demanda que se tiene por éste va en aumento, la ubicación del predio traerá beneficios y se considera aceptable.
El predio donde se instalará la Planta de Almacenamiento, se ubica en Km. 9 Carretera Navojoa – Huatabampo, en el entronque con Carretera San Ignacio – Cohuirimpo, Fracción del lote No. 77 de la colonia Agrícola Río Mayo, predio “Las Animas”, municipio de Navojoa, del estado de Sonora. La planta tendrá una superficie de 8,805.00 m2, con una capacidad total de 250,000 litros.
La construcción de la Planta de Almacenamiento, propiedad de “RIVERA GAS, S.A. DE C.V.”, traerá beneficios económicos a la zona y el impacto ambiental será mínimo, debido a que el predio ha presentado algunas alteraciones por los efectos de la agricultura, además se contará con todos los servicios necesarios para su operación y se cumplirán con las normas establecidas para su operación.
I DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE
DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1 PROYECTO: elaborar e insertar en éste apartado un croquis, donde se señalen las características de ubicación del proyecto.
Se anexa una carta topográfica y croquis de localización
1.- Nombre del proyecto
Instalación y operación de una Planta de Almacenamiento para Distribución de Gas Licuado de Petróleo, propiedad de “RIVERA GAS, S.A. DE C.V.”; con capacidad total de 250,000 litros en tanque.
2.- Ubicación del proyecto
La Planta de Almacenamiento, se ubicará en el Km. 9 Carretera Navojoa – Huatabampo, en el entronque con Carretera San Ignacio –Cohuirimpo, Fracción del lote No. 77 de la colonia Agrícola Río Mayo, predio “Las Animas”, municipio de Navojoa, del estado de Sonora.
3.- Tiempo de vida útil del proyecto (Acotarlo en años o meses). Duración total
Se tiene considerada la demanda que existe en la zona, así como el mantenimiento de las instalaciones, por ello se considera que el proyecto tendrá una duración de operación entre 40 y 50 años.
Se estima que la duración de las etapas de preparación del sitio y construcción, se emplee un tiempo estimado de siete meses.
Localización del predio para instalación de la Planta de Almacenamiento, propiedad de “RIVERA GAS, S.A. DE C.V.”
ETAPAS MESES
Preparación del sitio
1 Construcción de bases para tanque de almacenamiento y bardas
1 Construcción de edificios
4 Construcción de áreas de circulación
Carta Topográfica, escala 1:250,000 Huatabampo, Clave: G12-6; Sonora, Sinaloa y Chihuahua Carta Topográfica, escala 1:250,000 Ciudad de Obregón, Clave G12-3; Sonora, Chihuahua y Sinaloa.
Fuente: INEGI
- En caso de que el proyecto que se somete a evaluación se vaya a construir en varias etapas, justificar esta situación
Se considera que el proyecto, solo abarcará un periodo, desde los trámites de permisos de suelo hasta la construcción de instalaciones y operación de la Planta de Almacenamiento. Este periodo constará de 7 meses aproximadamente.
Las actividades que se evaluarán son: 1) preparación del sitio
2) construcción,
3) operación y mantenimiento 4) finalización del proyecto.
La superficie total que presenta el terreno es de 8,805.00 m2, la Planta de Almacenamiento tiene una forma irregular, ubicado en el Km. 9 Carretera Navojoa – Huatabampo, en el entronque con Carretera San Ignacio –Cohuirimpo, Fracción del lote No. 77 de la colonia Agrícola Río Mayo, predio “Las Animas”, municipio de Navojoa, del estado de Sonora.
Se cuenta con el contrato de compra-venta, entre la señora María Lourdes Serna Acosta, como la parte “vendedora” y por parte de la parte “compradora” Dr. Francisco Javier Rivera Yepiz, representante legal de la empresa “RIVERA GAS, S.A. DE C.V.”
Número (15,747), Vol. CCX. (Ver aspectos legales)
I.2 PROMOVENTE
1.- Nombre o razón social
“RIVERA GAS, S.A. DE C.V.”
(Ver aspectos legales)
2.- Registro Federal de Contribuyentes del promovente.
3.- Nombre y cargo del representante legal
4.- Dirección del promovente para recibir u oír notificaciones Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG Protección datos personales LFTAIPG
Protección datos personales LFTAIPG
I.3 RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL
Nombre o Razón Social
SISTEMAS DE INGENIERÍA Y CONTROL AMBIENTAL
Nombre del responsable técnico del estudio:
Registro Federal de Contribuyentes:
Dirección del responsable técnico del estudio Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG Protección datos personales LFTAIPG
II DESCRIPCIÓN DEL PROYECTO
II.1 INFORMACIÓN GENERAL DEL PROYECTO
El proyecto es una obra nueva y consiste en la instalación y operación de una Planta de Almacenamiento, de la empresa “RIVERA GAS, S.A. DE C.V”.
La cual se ubicará en el Km. 9 Carretera Navojoa – Huatabampo, en el entronque con Carretera San Ignacio –Cohuirimpo, Fracción del lote No. 77 de la colonia Agrícola Río Mayo, predio “Las Animas”, municipio de Navojoa, del estado de Sonora. El terreno que ocupará la instalación de la planta, tendrá una superficie de 8,805.00 m2 en total.
La planta presenta un sistema fijo y permanente de almacenamiento de gas l.p., que mediante las instalaciones apropiadas permite el trasiego y manejo seguro del gas. Su operación es relativamente sencilla, ya que se llevan a cabo únicamente la recepción del gas, el almacenamiento y el trasiego a pipas para el suministro de los usuarios.
En este tipo de instalaciones no existen procesos de transformación de materias primas, productos o subproductos, ya que el gas l.p. solo pasa de un recipiente a otro.
La Planta de Almacenamiento, tendrá una capacidad total de 250,000 litros en un tanque de almacenamiento de tipo intemperie cilíndrico-horizontal.
Las instalaciones de la planta se apegaron al Reglamento de Gas Licuado del Petróleo y a la Norma Oficial Mexicana NOM-001-SEDG- 1996. “Plantas de almacenamiento para Gas L. P. diseño y construcción”, editada por la Secretaria de Energía, publicada en el “Diario Oficial“ de la Federación el día 12 de septiembre de 1997.
La Planta de almacenamiento tendrá un área destinada para la circulación interior de los vehículos, se encontrará compactada con tierra de relleno granulada con un peso volumétrico mayor que la existe en el lote referido y terminación de gravilla, contará con las pendientes apropiadas para desalojar las aguas pluviales. Todo el predio se mantendrá limpio y despejado de materiales combustibles, así como de objetos ajenos a la operación de la misma. El piso dentro de la zona de almacenamiento, bombas y tomas de carga y descarga, será de concreto y contarán con un declive necesario para evitar estancamientos de las aguas pluviales.
Los edificios que contará la planta son baños, oficinas, tablero eléctrico, caseta de equipo contra incendio, cisterna y caseta de vigilancia sobre el lindero sur de la planta; el estacionamiento se ubicará en el lindero suroeste del predio.
La limitación del predio será: al norte presentará una malla tipo ciclón a 2.50 metros de alto; en el lindero sur, este y oeste tendrán barba de mampostería de 3.00 metros de alto. El acceso principal de la planta se encontrara sobre el lindero sur, este se utilizará para entrada y salida de vehículos propiedad de la empresa de 8.00 metros de ancho, y sobre el lindero oeste se contara con una puerta de 8.00 metros de ancho para salida de emergencia.
TABLA 1 MATRIZ DE ACTIVIDADES DE LOS PROYECTOS PETROLEROS TERRESTRES, SOBRE LOS COMPONENTES AMBIENTALES DE UN SISTEMA AMBIENTAL PARTICULAR.
II. 1 1 Naturaleza del proyecto
La empresa “RIVERA GAS, S.A. DE C.V.”, construirá una Planta de Almacenamiento para Distribución de Gas L. P., se ubicará en el Km. 9 Carretera Navojoa – Huatabampo, en el entronque con Carretera San Ignacio –Cohuirimpo, Fracción del lote No. 77 de la colonia Agrícola Río Mayo, predio “Las Animas”, municipio de Navojoa, del estado de Sonora.
Las principales áreas de la planta, donde se manejará el combustible gas l.p. son: 1. Recepción de semirremolques 2. Suministro de auto-tanques 3. Muelle de llenado
4. Toma de suministro (carburación de auto-abasto)
Las actividades que se comprenden en el proyecto, se llevarán acabo como se presentó en la tabla 1.
II. 1.2 Selección del sitio
Describir los criterios ambientales, técnicos y socioeconómicos, considerados para la selección del sitio.
OBRA TIPO ETAPAS DE DESARROLLO
TERRESTRE PREPARACIÓN DEL SITIO (1) CONSTRUCCIÓN (2) OPERACIÓN Y MANTENIMIENTO (3) ABANDONO (4) (VII) PLANTA DE ALMACENAMIENTO PARA DISTRIBUCIÓN DE GAS L.P. , CON ALMACENAMIENTO FIJO -LIMPIEZA Y DESENRAICÉ -COMPACTACIÓN SOBRE TERRENO NATURAL -ACONDICIONA-MIENTO DEL ACCESO -TRANSPORTE DE MAQUINARIA Y EQUIPO DE TRABAJO. CIMENTACIÓN EN BARDAS Y CONSTRUCCIONES ELECTRIFICACIÓN TENDIDO DE DRENAJE OBRA MECÁNICA TENDIDO DE RED CONTRA INCENDIO CORTES, NIVELACIÓN, RELLENOS REVISIÓN GENERAL DEL SISTEMA DE SEGURIDAD. -REVISIÓN DE LA INSTALACIÓN ELÉCTRICA -MANTENIMIENTO DE CONEXIONES EN GENERAL. - VERIFICACIÓN DE LA CONTINUIDAD A TIERRAS (TUBERÍAS). REEMPLAZO DE EQUIPO RESPECTIVO -REVISIÓN DE INSTALACIONES -REVISIÓN A LOS TANQUES POR MEDIO DE PRUEBAS ULTRASÓNICAS. RETIRO DESMANTELAM DEL EQUIPO SUPERFICIE AFECTADA.
La selección del sitio para las instalaciones de la Planta de Almacenamiento, fue a través de que el terreno cumpliera con las características que necesita para su operación:
Ubicarse a las orillas de vialidades. La planta se encuentra entre dos vialidades importantes, las cuales son: la carretera de Navojoa - Huatabampo y carretera San Ignacio – Cohuirimpo, teniendo un fácil acceso a las instalaciones.
No asentarse cerca de casas habitacionales. El predio se ubica en una zona, donde solo se presentan terrenos sin actividad y también se observan campos.
Cumplir con las normas establecidas. La planta cumple con las distancias marcadas en las normas de gas l.p., así mismo con todos los trámites requeridos, ya que cuenta con el permiso de suelo, por el municipio de Navojoa.
Considerar las actividades alrededor. No se presentan actividades que pudieran causar problemas o daños a las instalaciones de la planta, la única actividad que se presenta es una estación de carburación en el lindero sur propiedad de la misma empresa.
Afectación a la fauna y flora de la zona. La afectación que presentará la instalación de la planta será mínima, ya que en su mayoría se observan campos de cultivos o terrenos sin actividad, los cuales ya han presentado alteración en el hábitat, solo se pudieron observar algunas aves.
z Área de suministro. La Planta de Almacenamiento, dará el abastecimiento a todas las comunidades aledañas que requieran del combustible, teniendo una mayor distribución y cobertura
z Beneficios económicos. Se generarán empleos en la zona.
II. 1.3 Ubicación física del proyecto y planos de localización
A Incluir un plano topográfico actualizado, en el que se detallen la o las poligonales y colindancias del o de los sitios donde será desarrollado el proyecto.
La Planta de Almacenamiento, se ubicará en el Km. 9 Carretera Navojoa – Huatabampo, en el entronque con Carretera San Ignacio –Cohuirimpo, Fracción del lote No. 77 de la colonia Agrícola Río Mayo, predio “Las Animas”, municipio de Navojoa, del estado de Sonora.
Las coordenadas que presenta el predio donde se instalará la planta son:
Latitud norte: 27° 01’ 58” Longitud oeste: 109° 29’ 40” Altitud: 85 msnm. Ver en carta topográfica
B Presentar un plano de conjunto del proyecto con la distribución total de la infraestructura permanente y de las obras asociadas, así como las obras provisionales dentro del predio
Se presenta croquis de distribución de equipo, para mayor precisión consultar el plano: proyecto civil, para las instalaciones (planta de gas l.p.), se indica la distribución de áreas; así como los
proyectos: mecánico, sistema contra incendios, eléctrico y planométrico.
La única obra asociada para los proyectos, es un cuarto temporal de material de láminas de cartón con estructuras de madera, está servirá para guardar el material de construcción y así mismo se hará una división dentro del cuarto para ser habitado por el velador.
II.1.4 Inversión requerida
A Reportar el importe total del capital total requerido (inversión + gasto de operación), para el proyecto
Se estima que la inversión será aproximadamente de $3, 500,000.00 (Tres millones quinientos mil pesos)
B Precisar el período de recuperación del capital, justificándolo con la memoria de cálculo respectiva
La recuperación del capital, será cuando se inicie su operación, se estima en un periodo aproximado de 30 meses.
C Especificar los costos necesarios para aplicar las medidas de prevención y mitigación.
Entre las medidas de prevención que considera el proyecto, son el sistema contra incendio y seguridad, así como la aplicación de medidas de mitigación, por lo que se considera una inversión de $200,000.00
II.1.5 Dimensiones del proyecto
Especifique la superficie total requerida para el proyecto, desglosándola de la siguiente manera:
a) Superficie total del predio (en m2).
El predio que ocupará la planta tiene una superficie total de 8,805.00 m2, el cual presenta una forma irregular.
b) Superficie a afectar (en m2).
La superficie que se verá afectada, solo es la requerida por la Planta de Almacenamiento, siendo 8,805.00 m2.
La vegetación que se verá afectada en el área del proyecto, son principalmente campos de cultivos, ya que la vegetación natural ha sido sustituida desde hace algún tiempo por la agricultura. El terreno se presenta en barbecho (tierras que se dejan descansar), el cual no presenta vegetación natural de la zona, a las orillas del predio se observa algunas gramíneas, herbáceas y algunos arbustos, siendo esto principalmente indicadores de sustitución de vegetación nativa.
c) Superficie (en m2) para obras permanentes. Indicar su relación (en porcentaje), respecto a la superficie total del proyecto.
(Se anexa croquis de cotas)
SUPERFICIE QUE OCUPARÁ LA PLANTA.
SUPERFICIE (M2) PORCENTAJE
Superficie total de la planta 8,805.00 100
Área de almacenamiento y de despacho 540.5 6.14%
Oficina, sanitarios y vigilancia: 75.09 .86%
Vialidades y estacionamientos 8124.16 92.26%
II.1.6 Uso actual de suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias
No presenta actualmente ninguna actividad en el suelo del predio, donde se construirá la planta, anteriormente presentaba la actividad agrícola.
Las colindancias del terreno que ocupará la planta, son las siguientes:
Al Norte, en 81.20 metros, con terreno baldío sin actividad propiedad privada de la misma empresa delimitada con cerca de malla ciclón a 2.00 metros de alto.
Al Sur, en 63.85 metros, en 35.00 metros con estación de gas propiedad de la misma empresa, y en 27.85 metros con estacionamiento exterior y derecho de vía de la carretera Navojoa – Huatabampo, lindero de acceso a la planta contando con una puerta de 8.00 metros de ancho para la entrada y salida de los vehículos propiedad de la planta.
Al Este, en 95.40 metros, con terreno baldío sin actividad propiedad y delimitada con barda de mampostería a 3.00 metros de alto.
Al Oeste, en 110.00 metros, con derecho de vía de la carretera San Ignacio – Cohuirimpo, delimitada con barda de mampostería de 3.00 metros de alto, se cuenta con una puerta de 8.00 metros de ancho, para salida de emergencia de planta.
En ninguna de las colindancias mencionadas anteriormente se desarrollan actividades que pongan en peligro la operación normal de la planta, ya que por su lado Sur con lindero de acceso a la planta contando con una puerta para entrada y salida de los vehículos de la planta, con estación de gas propiedad de la misma empresa y por el lindero Oeste se encuentra con la salida de emergencia, al Este y al Norte sin ninguna actividad por colindar con terrenos baldíos propiedad privada.
La ubicación de esta planta, no representa ningún riesgo por no tener ninguna actividad en sus colindancias que representen riesgos para su operación, por encontrarse en zona agrícola.
II.1.7 Urbanización del área y descripción de servicios requeridos
Describir la disponibilidad de servicios básicos (vías de acceso, agua potable, energía eléctrica, drenaje, etc.) y de servicios de apoyo (plantas de tratamiento de aguas residuales, líneas telefónicas, etc.). De no disponerse en el sitio, indique cual es la infraestructura necesaria para otorgar servicios y quien será el responsable de construirla y/u operarla (promovente o un tercero).
Las áreas destinadas para la circulación en el interior de las instalaciones estará compactado con terminación de gravilla y contará con las pendientes apropiadas para desalojar el agua de lluvia, el piso dentro de la zona de almacenamiento será de concreto y contará con un declive necesario del 1% para evitar el estancamiento de las aguas pluviales.
La planta contará con muelle de llenado, el cual se ubicará en la parte sur de la zona de almacenamiento. Está construido en su totalidad con materiales incombustibles; siendo su techo de lámina colocada sobre estructura metálica y soportada por columnas de fierro; su piso es de relleno de tierra con terminación de concreto, contando éste en sus bordes, con protecciones de hule para evitar su destrucción y la formación de chispas causadas por los vehículos que tienen acceso al mismo.
Las construcciones destinadas para baños, oficina, tablero eléctrico, caseta de equipo contra incendios, cisterna y vigilancia se encuentran sobre el lindero Sur de la planta. Los materiales con que se construirán serán en su totalidad incombustibles, ya que sus techos son de losa de concreto, paredes de tabique con aplanado de mortero, y puertas y ventanas metálicas.
Barda:
La planta estará delimitada por todos sus linderos, al norte con cerca de malla tipo ciclón a 2.50 metros de alto; en su lindero Sur, Este y Oeste con barda de mampostería de 3.00 metros de alto. Taller:
La planta no contará con taller mecánico, los camiones serán reparados un otro lugar.
El predio se ubica en una zona, donde no se presentan servicios de agua, teléfono y drenaje municipal. Las principal vías de comunicación con que cuenta la zona son la carretera vieja Navojoa – Huatabampo, y la carretera San Ignacio Cohuirimpo; la zona cuenta con energía eléctrica.
La planta contará con los servicios necesarios para su operación, el agua será suministrada a través de pipas y depositadas en la pila de agua, para la energía eléctrica se contará con:
1.- Subestación eléctrica receptora principal 13.2 Kv. -220/VCA (Delta-Estrella). 2.- Alimentador general y tablero general.
3.- Alimentadores a centros de carga y circuitos derivados.
Para las aguas residuales que se generarán en las instalaciones, se contará con una fosa séptica. (Consultar plano).
II.2 CARACTERÍSTICAS PARTICULARES DEL PROYECTO
II.2.1 Programa general de trabajo
El programa de actividades, se propone para un tiempo de 7 meses partiendo de abril de 2003 a noviembre de 2003, para desarrollar las etapas de instalaciones de la Planta de Almacenamiento. Los diferentes trámites se estiman durante la etapa de preparación del sitio y construcción
PROGRAMA DE GANTT
CONCEPTO MESES AÑOS FINALIZACIÓN
DEL PROYECTO 1 2 3 4 5 6 7 10 20 30 40 PREPARACIÓN DEL SITIO Despalme de la superficie requerida X Cortes, nivelación, rellenos X Transporte de maquinaria y equipo de trabajo X Compactación sobre terreno natural X CONSTRUCCIÓN Construcción de cisterna. X Formación accesos. X Cimentación para bases
de sustentación del tanque.
X
Construcción general del muelle de llenado
X Cimentación p/oficinas y construcción X Construcción de fosa séptica. X Colocación de lozas en áreas de suministro y descarga. X Tendido de tubería. X Colocación de bombas X Colocación del tanque
de almacenamiento.
X Colocación de
compresor.
X Tendido de red contra
incendio. X Electrificación X Pruebas. X OPERACIÓN Y MANTENIMIENTO Inspección y vigilancia de las instalaciones, reparaciones, pruebas de corrosión, presión x x x X Cambios de equipo x x x x X ABANDONO
Retiro y
desmantelamiento del equipo de la superficie afectada
II.2.2 Preparación del sitio
Se realizarán las actividades de desplante en el predio, para posteriormente realizar los trabajos de limpieza, nivelación, compactación y trazos para distribuir las instalaciones.
La etapa de desplante es la que presenta mayor alteración a la vegetación y al suelo, ya que sobre este elemento natural se realizarán las actividades, de tal manera de que las características de estructura y composición del suelo serán totalmente modificadas.
Las actividades de compactación del suelo afectarán a la superficie antes mencionada; sin embargo, el hecho de que la afectación se realizará únicamente en la superficie necesaria y con los planes de instalación de áreas verdes, será posible mitigar el efecto negativo ocasionado al suelo, beneficiando además el paisaje.
La afectación que realizará a la vegetación es principalmente a herbáceas, gramíneas y arbustos pequeños.
(Consultar anexos - fotografías)
II.2.3 Descripción de obras y actividades provisionales del proyecto.
La única obra provisional que se utilizó, consiste en una bodega a base de polines y láminas de cartón, que se utilizó para almacenar el material de construcción y que sirvió para albergue del velador.
II.2.4 Etapa de construcción.
Actividades en el terreno necesarias durante la etapa de construcción: • Nivelación del terreno (mínima).
• Compactación sobre el terreno. • Excavado para la fosa séptica
• Cimentación para bases de zapatas corridas o aisladas, sustentación del tanque de almacenamiento.
Planta:
• Construcción de muelle de llenado
• Construcción de oficina, sanitarios y cuarto de vigilancia. • Construcción de plantilla de concreto.
• Construcción de pila de agua.
II.2.5 Etapa de operación y mantenimiento
Con la misma orientación de los rubros anteriores, se recomienda describir los programas de operación y mantenimiento de las instalaciones, en los que se detalle lo siguiente:
a) Descripción general del tipo de servicios que se brindarán en las instalaciones
El servicio que brinda la operación de la Planta de Almacenamiento para Distribución de Gas L. P., será el abastecimiento de combustible a industrias, comercios y casas habitación que lo requieran. De esta manera únicamente se requiere del trasvase de gas l.p. del tanque cilíndrico horizontal de la empresa a auto - tanques (pipas), para posteriormente abastecer a los demandantes. El
abastecimiento puede realizarse a través de auto-tanques o camiones distribuidores de cilindros portátiles.
DESCRIPCIÓN GENERAL DE OPERACIÓN DE LA PLANTA DE ALMACENAMIENTO PARA DISTRIBUCIÓN DE GAS L.P.
La operación de la Planta de Almacenamiento para Distribución de Gas L. P., es relativamente simple, ya que en ella no se tiene ningún proceso de transformación de materiales, ni se lleva a cabo ninguna reacción química, aunque si, cambio de estado líquido a vapor por variación de presión y temperatura.
El gas l. p. sólo pasa de un recipiente a otro, es decir, recepción de gas, almacenamiento y trasiego a cilindros portátiles y pipas para el suministro a los usuarios.
EL PROCESO DE OPERACIÓN DE MANERA GENERAL SE LLEVA A CABO DE LA SIGUIENTE FORMA:
@ Se permite el acceso al interior de la planta a los camiones repartidores de gas doméstico y autos–tanque, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos.
@ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos; aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son enviados al taller de mantenimiento, para su reparación. En caso de encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros.
@ Los cilindros que se encuentran en buenas condiciones pasan al área de llenado, donde son colocados en su báscula respectiva, se les enrosca la llenadera y se abre la válvula. Cuando alcanzan el peso deseado, la válvula se cierra automáticamente. Se desacoplan y pasan al área de carga, donde el camión repartidor, que se encuentra vacío, estiba los cilindros llenos. Finalmente sale de la planta para realizar el reparto domiciliario.
@ Los autos–tanque se estacionan en la isla de llenado, apagan el motor, luces y cualquier accesorio eléctrico, se colocan las cuñas metálicas y el cable de aterrizaje. El llenador verifica su contenido, presión y temperatura, acopla las mangueras de llenado, abre válvulas y arranca la bomba. Al alcanzar el volumen de 85%, apaga la bomba, cierra válvulas, desconecta mangueras, quita cuñas y cable de aterrizaje e indica al operador que puede abandonar las instalaciones.
@ Los vehículos que utilizan gas como combustible se estacionan en la isla de llenado, el conductor apaga todo sistema de uso eléctrico, se le colocan cuñas y tierra estática y la manguera de carga al vehículo, se dota de combustible hasta el 85 %, se desconectan los accesorios instalados y se retira la unidad.
EL PROCESO DE OPERACIÓN SE LLEVA A CABO DE LA SIGUIENTE MANERA:
Procedimientos de descarga de semirremolques:
@ La planta recibe el gas l. p. mediante semirremolques cuya capacidad es de 45,000 litros al 100%, el cual requiere de un tiempo de 2.5 horas (150 minutos) para su total descarga. Los auto – transportes contienen un volumen máximo al 90% de su capacidad, por lo que traen 40,500 litros o sea 10,700 galones en promedio. Donde el gasto de la descarga es de 40,500 l / 150 min., o sea 270 l / min. (71.43 gal/min.).
@ Existe un área de descarga, construida de concreto armado, que recibe tuberías de carga y descarga, las cuales salen de la zona de protección de los tanques y están bajo trincheras
en la parte media, protegidas con drenaje; las tuberías son para líquido y vapor; se trata de una isla para protección contra choques metálicos y alguna mala operación en las maniobras de trasiego, se encuentra protegida con viguetas de acero fuertemente empotradas; cada toma cuenta en su extremo con válvulas de paso de acción manual, válvulas de exceso de flujo y adaptadores a las mangueras de trasiego.
Procedimientos de descarga:
@ Al inicio de cada turno el personal de descarga revisará el espacio disponible de cada uno de los tanques de almacenamiento.
@ Al llegar a la planta el auto – transporte se dirigirá al área de recepción, donde será recibido por el personal de descarga.
@ Indica al operador del auto – transporte donde deberá estacionarse y verificará que la unidad esté totalmente detenida, con el motor apagado y el freno de estacionamiento colocado.
@ Toma la lectura en por ciento del contenido, así como de la presión a la que viene.
@ Coloca las cuñas metálicas, en por lo menos dos de sus ruedas para asegurar la inmovilidad del vehículo; también coloca el cable, con su respectiva pinza, para el aterrizaje de la unidad.
@ Acoplar la manguera de líquido (normalmente de 551 mm) misma que está conectada a la tubería de mayor diámetro y color blanco.
@ Posteriormente abrirá la válvula de la manguera, así como la de la unidad.
@ Acoplará la manguera de vapor, que está conectada a la tubería de color amarillo, abrirá la válvula tanto de la manguera como de la unidad.
@ Seleccionará en qué tanque(s) de almacenamiento se descargará. Abrirá las válvulas tanto de líquido como de vapor del recipiente.
@ En la línea del tanque hasta la estación de descarga se abren las válvulas correspondientes. Deberá cerciorarse que las válvulas no permanezcan cerradas.
@ Accionará el interruptor que pone a funcionar la compresora por medio de su motor eléctrico.
@ Durante la operación de descarga, el descargador por ningún motivo se retira de la isla y periódicamente verifica el contenido restante en el auto – transporte mediante el medidor rotatorio (rotogage) hasta que alcance el valor de cero.
@ En cuanto el medidor rotatorio marque cero, el descargador apagará el motor de la compresora.
@ Cerrará las válvulas de líquido de las mangueras así como del auto – transporte y las retirará de la unidad.
@ Se cerrará la válvula de vapor como en el apartado anterior y desacopla todas las líneas. @ Coloca los tapones respectivos en las tomas de líquidos y vapor del auto – transporte, así
como en las mangueras, las cuales se colocarán en su lugar correspondiente y se retirarán las cuñas metálicas y el cable de aterrizaje.
@ Informará al operador que la unidad ha sido descargada y puede retirarse. Procedimiento de llenado de auto – tanque:
@ El operador estaciona el auto – tanque en el área de carga, donde el llenador sigue la secuencia de las siguientes operaciones:
@ Verifica que las llaves de encendido del motor del auto – tanque no estén colocadas en el switch de encendido.
@ Verifica que se encuentren colocadas correctamente las cuñas metálicas en las llantas traseras del vehículo y la pinza del cable de aterrizaje.
@ Revisará, utilizando el medidor rotatorio, el por ciento de gas que tiene el auto – tanque (contenido sobrante con el que regresó de ruta).
@ Con el volumen en porcentaje de gas que contiene el auto – tanque, el llenador podrá calcular la cantidad de gas que habrá de suministrarle al auto – tanque, para que éste alcance el 90% de su capacidad.
@ Colocará la palanca indicadora del medidor rotatorio en el nivel que se desee y dejará la válvula del medidor rotatorio abierta con el objeto de saber el momento preciso en que el llenado ha llegado al nivel deseado.
@ Selecciona el tanque del cual se va a suministrar gas, determinando el porcentaje de su llenado, por medio del medidor del mismo tanque.
@ Establece continuidad de flujo abriendo las válvulas de corte, desde el tanque hasta el mismo auto – tanque por llenar.
@ Verifica que no existan fugas en las conexiones de la manguera con el auto – tanque, tanto en las líneas que conducen líquido como las de vapor.
@ Oprime el botón energizado del motor de la bomba.
@ Durante el llenado verifica que se realice con normalidad y por ningún motivo abandonará la supervisión de esta operación. Continuamente verificará el por ciento de llenado de auto – tanque.
@ Retira las calzas de las llantas del auto – tanque. Revisará en todo su alrededor la unidad, haciendo hincapié que en las tomas no existan fugas.
@ El llenador dará aviso al operador para que retire la unidad y la estacione en el lugar asignado a tal auto – tanque. La función de un operador es la de conducir la unidad en el área de circulación con la precaución debida.
Procedimiento de llenado de cilindros portátiles.
@ El vigilante permite el acceso al interior de la planta a los camiones repartidores de gas doméstico, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos
@ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos, aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son llevados al taller de mantenimiento para su reparación. En caso de encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros.
@ Los cilindros que se encuentren en buenas condiciones pasan al área de llenado, donde son colocados en su báscula respectiva, se enrosca la llenadera y abre la válvula. Cuando alcanza el peso deseado, la válvula se cierra automáticamente, pasan al área de carga,
para estibarlos en el camión repartidor. Finalmente sale de la planta para hacer el reparto domiciliario.
DIAGRAMA DE BLOQUES
PLANTA DE ALMACENAMIENTO PARA DISTRIBUCIÓN DE GAS L. P.
“ R I V E R A G A S , S . A . D E C . V . ”
CAPACIDAD TOTAL: 250,000 litros.
Tipos de situaciones que se consideran en la descripción de fallas y cálculo de consecuencia: IDENTIFICACIÓN DE ÁREAS PELIGROSAS
Y EVENTOS DE RIESGOS.
La identificación y determinación de Áreas Peligrosas, la ocurrencia de eventos y la probabilidad de los mismos en cada una de las zonas determinadas, se realizó en base a los elementos estructurales y de diseño que presentan de manera general las plantas de almacenamiento y distribución de gas l. p., mismas que corresponden a los señalados en la normatividad vigente y que regulan su diseño y construcción.
ÁREAS PELIGROSAS IDENTIFICADAS
Las áreas en las que ocurre el manejo de combustible (gas l.p) de manera cotidiana y continua dentro de la planta, se designan como Áreas Peligrosas, lo cual implicitamente conlleva la posibilidad de la ocurrencia de estados definidos como Inseguros o de Riesgo. Con esta consideración se identificaron las siguientes Áreas Peligrosas.
Áreas de Almacenamiento (tanques).
Área de Recepción y de Suministro.
Autocarburación de vehículos de reparto.
Dentro de estas áreas se encuentran consideradas las lineas de recepción y suministro. EVENTOS DE RIESGO.
Si consideramos que conceptualmente la palabra riesgo indica la emergencia del daño, el cual puede ser a las instalaciones de la planta, a la infraestructura urbana o a la población, es posible entonces establecer los posibles Eventos de Riesgo que pueden ocurrir dentro de las instalaciones de una Planta de Almacenamiento para distribución de gas l.p.; sin embargo, la magnitud y severidad de estos eventos, dependerá de las condiciones en las que ocurran, así como de la individualidad o multiplicidad de las mismos, es decir, que los eventos pueden ocurrir de manera aislada, simultanéa o cancatenada.
LOS EVENTOS DE
Fuga del combustible y formación de una nube tóxica y/o inflamable
RIESGO QUE EN ESTE CASO CONSIDERAMOS SON: Fuego Explosión
Lo anterior, no establece por si mismo la ocurrencia, magnitud y severidad de un evento, por tal motivo, es necesario determinar e identificar los incidentes, accidentes o eventos inseguros que con mayor frecuencia se presentan en las instalaciones de una planta de este tipo, considerando no sólo lo referente a los equipos e instalaciones mecánicas, sino además lo referente al proceso de operación de la misma planta.
Es importante mencionar, que la gran mayoría de los accidentes ocurridos en las plantas de gas, se han provocado por el arranque de vehiculos de transporte durante las operaciones de carga y descarga, que generaron la fuga de gas por la ruptura de mangueras y tuberías.
IDENTIFICACIÓN Y DETERMINACIÓN DE EVENTOS INSEGUROS
Los eventos inseguros son aquellos incidentes o accidentes que con mayor frecuencia ocurren dentro de una Planta de Almacenamiento y distribución de gas l.p., al realizar operaciones de trasiego, en las diferentes áreas identificadas.
Dichos eventos inseguros, involucran necesariamente una fuga de gas que dependiendo del área y condiciones en la que ésta ocurra, determina la magnitud o severidad del evento. Cada evento representará por si mismo un suceso multifactorial; es decir, que estará determinado por una serie de factores externos o internos, o bien la combinación de ellos. EVENTOS INSEGUROS.
Los eventos inseguros identificados son:
a. Ruptura o fracturamiento de alguno de los tanques de almacenamiento.
b. Ruptura de mangueras durante operaciones de trasiego en áreas de recepción.
c. Ruptura de mangueras durante operaciones de trasiego en áreas de suministro.
d. Ruptura de líneas de conducción.
El orden en que se indican los eventos inseguros, no corresponden a una jerarquización o frecuencia de ocurrencia, así como tampoco corrensponden a un orden creciente o decreciente de la magnitud o severidad de los mismos.
Para los propósitos del presente Análisis de Consecuencias no se considera la posibilidad de ocurrencia de eventos de riesgo en instalaciones vecinas y en la vía pública.
IDENTIFICACIÓN Y JERARQUIZACIÓN DE RIESGOS
Conforme a la “ Guía para Análisis de Riesgo “ del Centro de Seguridad para procesos de “ The American Institute of Chemical Engineers “, los posibles orígenes de accidentes Potenciales en cualquier tipo de proceso relacionado con sustancias químicas, son las siguientes:
FACTORES PARA LA OCURRENCIA DE EVENTOS DE FUGA, FUEGO O EXPLOSIÓN:
Para que ocurra cada uno de los eventos identificados, es necesaria la presencia de factores que los induscan, los generen y los determinen, que los mismos factores permitan pronosticar la magnitud o severidad en la que pueda ocurrir cada evento. FACTORES CONSIDERADOS COMO POSIBLES INDUCTORES SON: Naturales Humanos FACTORES NATURALES CONSIDERADOS COMO GENERADORES:
Movimientos tectónicos (sismos) Erupción volcánica Hundimiento de tierras Inundación FACTORES HUMANOS CONSIDERADOS COMO GENERADORES:
Manejo y operación inadecuada de equipos Descuido Negligencia Sabotaje FACTORES OPERATIVOS CONSIDERADOS COMO GENERADORES
Falla de los sistemas y válvulas de alivio. Falla de válvulas de no retroceso.
Falla y/o mal funcionamiento de válvulas de exceso de flujo.
Falla y/o mal funcionamiento de llaves de paso y seguridad Falla de sistema contra incendios.
Estado físico de mangueras.
Respuesta del personal ante eventos inseguros o de riesgo.
POSIBLE ORIGEN TIPO DE RIESGO PROBABILIDAD
RED DE TUBERÍAS (TUBERÍAS, CONEXIONES Y UNIONES). FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TANQUE DE ALMACENAMIENTO FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE MANGUERAS DE RECEPCIÓN Y SUMINISTRO DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE
FALLAS DE FUNCIONAMIENTO DE EQUIPO: COMPRESORES Y BOMBAS FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE VÁLVULAS FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE
FALLAS POR ERRORES HUMANOS: DISEÑO Y CONSTRUCCIÓN (NOM-001-SEDG-1996 Y LAS DEMÁS RELACIONADAS) FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE OPERACIONES DE SUMINISTRO, RECEPCIÓN Y CARBURACIÓN. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE OPERACIÓN DE LLENADO DE AUTO-TANQUES Y TRASIEGO DE RESIDUOS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA EXTREMADAMENTE BAJA
POSIBLE ORIGEN TIPO DE RIESGO PROBABILIDAD
MANTENIMIENTO DE EQUIPOS E INSTALACIONES DE LA PLANTA. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA MUY BAJA MANTENIMIENTO DE VEHÍCULOS DE TRANSPORTE DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA MUY BAJA
Nota: El riesgo de derrame no es considerado en el presente análisis, ya que debido al bajo punto de ebullición del gas l. p. (-42 ºC), y la alta presión a la que se maneja, al ser liberado el gas a la atmósfera se evapora de manera inmediata.
Las especificaciones de diseño y construcción de la Planta de Almacenamiento y suministro de gas l. p., motivo del presente estudio, satisfacen criterios en materia de seguridad, tanto en los componentes de obra civil, como en las instalaciones mecánicas, eléctricas y de seguridad, incluyendo márgenes de seguridad en las especificaciones de los mismos, por lo que se considera muy remota la posibilidad de ocurrencia de accidentes debidos a fallas de contención en tuberías, tanques, etcétera, o por fallas de funcionamiento de equipos.
b) Tecnologías que se utilizarán, en especial las que tengan relación directa con la emisión y control de residuos líquidos, sólidos o gaseosos
La Planta de Almacenamiento, se dedica únicamente al almacenamiento y trasiego de gas l. p. por lo que no se generarán emisiones de residuos líquidos, y/o sólidos durante su operación.
c) Tipo de reparaciones a sistemas, equipos, etc.
En las principales áreas donde se maneja el combustible gas l.p., no será necesario llevar a cabo actividades de reparaciones a sistemas o equipos, no obstante conforme transcurra el tiempo se tendrán que realizar las actividades de mantenimiento y supervisión, es posible que se necesite cambiar válvulas.
d) Especificar si se pretende llevar a cabo control de malezas o fauna nociva, describiendo los métodos de control.
Dentro de las actividades normales de la planta está el mantener las áreas libres de objetos, por lo tanto, si se estableciera algún tipo de maleza, esta debe ser erradicada, así mismo, los linderos de la planta que serán delimitados, esta debe permanecer libre de vegetación a fin de tener visibilidad hacia los alrededores, este tipo de eliminación de vegetación será manual.
No se considera que pueda existir fauna nociva, debido a que no se presentan otras actividades, alrededor de la planta.
II.2.6 Descripción de obras asociadas al proyecto CONDICIONES CLIMATOLÓGICAS EXTREMAS. FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TEMBLORES. FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE
ACCIDENTES CERCANOS. FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE
Como obras asociadas se consideran únicamente construcciones como son: oficina, sanitarios, caseta de vigilancia y tablero eléctrico; estas obras asociadas cubren aproximadamente el .86 % de la superficie del predio para la planta.
II.2.7 Etapas de abandono del sitio
Describir el programa tentativo de abandono del sitio de la Planta de Almacenamiento, enfatizando en las medidas de rehabilitación, compensación y restitución.
Cuando la planta sea puestas fuera de operación, por el término de la vida útil de sus equipos, deberá de cumplir a los siguientes requerimientos:
- Presentar un programa calendarizado, aprobado por la autoridad competente que en su
momento lo requiera.
- Cumplir con los lineamientos con respecto al retiro de los tanques de almacenamiento de gas.
- Retiro definitivo de tuberías en operación.
- Todos los residuos peligrosos generados en el desmantelamiento de la planta de gas l.p., se
manejarán de acuerdo a lo establecido en la Ley General del Equilibrio Ecológico y Protección al Ambiente y en su reglamento en materia de Residuos Peligrosos y las Normas Oficiales Mexicanas aplicables.
El responsable de la planta deberá presentar ante la Secretaría de Medio Ambiente y Recursos Naturales, todos los documentos que avalen que el sitio por abandonar se encuentra libre de contaminantes o, en su caso, haber sido restaurado, de acuerdo a los parámetros de remediación y control establecidos por la autoridad correspondiente
La zona donde se encuentra el proyecto se caracteriza por tener uso de suelo agrícola y por otra parte, únicamente se afectará la superficie marcada en los planos. Para la restauración de la vegetación, se propone sembrar árboles o áreas verdes cerca del predio, para evitar que el suelo sufra una erosión, así la vegetación de la zona puede empezar a establecerse de nuevo.
II.2.8 Utilización de explosivos
No aplica, debido a que el proyecto no requiere emplear explosivos.
II.2.9 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera
Los residuos de consumo de alimentos en el área de oficina y sanitarios, serán colocados en botes para que posteriormente estos sean llevados al basurero municipal.
Se obtiene de la siguiente ecuación una estimación de la cantidad producida por trabajador: PCC=Kg. recolectados=0.450 kg./por Trabajador día
Trabajadores, día
Si consideramos un total de 40 personas laborando en la operación de la planta tendremos que los kg recolectados son 18 kg por día.
que se hizo de estos residuos es:
- Papel de oficina, de baños, cartón, latas, plásticos, hule, trapos. - Residuos de comida.
Dentro de las áreas de almacenamiento y suministro de ambos proyectos, no se generarán residuos sólidos y líquidos, ya que su función es el trasiego de gas l.p.
Pero como el gas l.p., es considerado como sustancia peligrosa, se anexarán hojas de seguridad de este combustible.
D A T O S G E N E R A L E S D E L A E M P R E S A
NOMBRE / RAZÓN SOCIAL
"RIVERA GAS, S.A. DE C.V." NOMBRE DEL PROYECTO / GIRO O ACTIVIDAD
MANIFESTACIÓN DE IMPACTO AMBIENTAL
MOTIVO POR EL QUE SE PRESENTA LA MANIFESTACIÓN DE IMPACTO
( X ) PROCEDIMIENTO DE IMPACTO/RIESGO AMBIENTAL ( ) REQUERIMIENTO DE PROFEPA
( ) PROGRAMA NACIONAL DE PREVENCIÓN DE
ACCIDENTES ( ) OTROS, ESPECIFIQUE
DOMICILIO COMPLETO DEL PROYECTO
Calle No. Colonia
Código Postal
Km. 9 Carretera Navojoa – Huatabampo, en el entronque con Carretera San Ignacio –Cohuirimpo, Fracción del lote No. 77.
Localidad / Población
Colonia Agrícola Río Mayo, predio “Las Animas” Municipio Navojoa Delegación Entidad Federativa Sonora Teléfono(s)/Extensión Fax DATOS DE LOS RESPONSABLES O REPRESENTANTES DE LA EMPRESA (Para oír y recibir notificaciones relacionadas con la MIA)
TITULAR SUPLENTE
Nombre: Dr. Francisco Javier Rivera Yepiz Nombre Cargo: Administrador único Cargo Dirección: Pilares 411, col. El Valle, México D.F. Dirección
Teléfono(s):
01-555-575-96-97
Teléfono(s)PERSONAL QUE LABORA TOTAL 40
TIPO 1er. TURNO 2o. TURNO 3er. TURNO
No. DE PERSONAL OPERATIVO 34
HOJA DE DATOS DE SEGURIDAD PARA SUSTANCIAS QUÍMICAS
NOMBRE DE LA EMPRESA: “RIVERA GAS, S.A. DE C.V."
FECHA DE ELABORACIÓN
MARZO DE 2003
FECHA DE REVISIÓN
SECCIÓN I DATOS GENERALES DEL RESPONSABLES DE LA SUSTANCIA QUÍMICA
1.- NOMBRE DEL FABRICANTE O IMPORTADOR PETRÓLEOS MEXICANOS
PEMEX – REFINACIÓN
2.- EN CASO DE EMERGENCIA COMUNICARSE A: TELÉFONO:
FAX: 3.-DOMICILIO COMPLETO:
CALLE No. EXT. COLONIA C.P.
LOCALIDAD O POBLACIÓN ENTIDAD FEDERATIVA
SECCIÓN II DATOS GENERALES DE LA SUSTANCIA QUÍMICA
NOMBRE COMERCIAL Gas L. P. NOMBRE QUÍMICO Propano y Butano PESO MOLECULAR Propano 44, Butano 58 FAMILIA QUÍMICA Alcanos SINÓNIMO: Gas OTROS DATOS
SECCIÓN III COMPONENTES RIESGOSOS
1.- % Y NOMBRE DE LOS COMPONENTES: Propano 30, Butano 70 2.- No.CAS: 68476-85-7 3.-No. DE LA ONU: 1075 4.- CANCERIGENOS O TERATOGÉNICOS 5.- LÍMITE MÁXIMO PERMISIBLE
DE CONCENTRACIÓN 6.-IDLH/IPVS (ppm) No aplica No es tóxico 7.- GRADO DE RIESGO: TLV 8 1000 ppm ó 1800 mg/m3 7.1. SALUD Ligeramente asfixiante Tóxico 7.2. INFLAMABILIDAD Inflamable 7.3. REACTIVIDAD No es reactivo TLV 15 No reportado
SECCIÓN IV PROPIEDADES FÍSICAS
1.- TEMPERATURA DE FUSIÓN ºC 2.- TEMPERATURA DE EBULLICIÓN (ºC) -135 ºC Butano, -87 ºC Propano -0.5 ºC
3.- PRESION DE VAPOR (mmHg a 20 ºC) 4.- DENSIDAD RELATIVA
47 lb/pulg2 0.51 (agua =1) 1.53 (aire =1) 5.-DENSIDAD RELATIVA DE VAPOR (AIRE = 1.00 a C.N.) 6.- SOLUBILIDAD EN AGUA (g/ml)
Butano insoluble en agua
Propano solubilidad baja 65 eq/100 partes
7.- REACTIVIDAD EN AGUA: 8.- ESTADO FÍSICO, COLOR Y OLOR: Ninguna Gas, incoloro, inodoro, se le agrega
mercaptano para detectar fugas 9.- VELOCIDAD DE EVAPORACIÓN (BUTIL ACETATO
=1)
1
10.- PUNTO DE INFLAMACIÓN (ºC) 132 ºC
11.- TEMPERATURA DE AUTOIGNICIÓN (ºC) 12.- PORCIENTO DE VOLATILIDAD
882 a 1002 50 % con formación de aerosol
13.- LÍMITES DE INFLAMABILIDAD(%)
INFERIOR: 2.4 SUPERIOR: 9.6
SECCIÓN V RIESGOS DE FUEGO O EXPLOSIÓN
1.- MEDIO DE EXTINCIÓN: NIEBLA DE AGUA:
XXXX
ESPUMA: HALÓN CO2: POLVO QUÍMICO SECO: XXXX
OTROS: 2.- EQUIPO ESPECIAL DE PROTECCIÓN (GENERAL) PARA COMBATE DE INCENDIO:
3.- PROCEDIMIENTO ESPECIAL DE COMBATE DE INCENDIO Ver procedimiento PE - I – ROJO
4.- CONDICIONES QUE CONDUCEN A UN PELIGRO DE FUEGO Y EXPLOSIÓN NO USUALES: Mezcla de gas y oxígeno expuesta a una fuente de ignición
5.- PRODUCTOS DE COMBUSTIÓN
CO2, CO y H2O trazas de NOx, SO2 Y O2
SECCIÓN VI DATOS DE REACTIVIDAD
1.- SUSTANCIA Gas l.p. 2.- CONDICIONES A EVITAR:
ESTABLE INESTABLE No es reactivo, no obstante se recomienda evitar el contacto con oxígeno y aceite.
Muy estable
3.- INCOMPATIBILIDAD (SUSTANCIAS A EVITAR): Contacto con el oxígeno
4.- DESCOMPOSICIÓN DE COMPONENTES PELIGROSOS: Ninguno
5.- POLIMERIZACIÓN PELIGROSA: 6.- CONDICIONES A EVITAR:
No aplica PUEDE OCURRIR NO PUEDE OCURRIR
XXXX
SECCIÓN VII RIESGOS PARA LA SALUD
VÍAS DE ENTRADA SÍNTOMAS DEL LESIONADO PRIMEROS AUXILIOS 1.- INGESTIÓN ACCIDENTAL
No es posible
2.- CONTACTO CON LOS
OJOS Irritación Lavar con abundante agua
3.- CONTACTO CON LA PIEL
El gas no provoca daño El líquido provoca quemadura criogénica
Lavado y aplicación de pomadas humectantes. 4.- ABSORCIÓN
No se absorbe
5.- INHALACIÓN Somnolencia y asfixia Aireación
6.- SUST. QUÍM. CONSIDERADA COMO CANCERÍGENA (SEGÚN NORMATIVIDAD DE LA STPS Y SSA)
STPS SI _____ NO XX SSA _____ SI _____ NO _____ OTROS. ESPECIFICAR
SECCIÓN VIII INDICACIONES EN CASO DE FUGA O DERRAMES:
Los desfogues y fugas de gas l. p., se dispersan en el aire y solo pueden ser riesgosas si estequiométricamente se presenta una cantidad de oxígeno que provoque una mezcla, y ésta además, encuentre una fuente de ignición en el sitio, es poco probable esta situación, ya que el gas l. p. se volatiliza dispersando rápidamente la posible nube de riesgo; así mismo, las posibles fuentes de ignición se pueden provocar a ras del suelo y el gas tiende a elevarse.
SECCIÓN IX EQUIPO DE PROTECCIÓN PERSONAL
1.- ESPECIFICAR TIPO:
Chaquetón
Zapatos con suela de hule (botas) Guantes
Careta 2.- PRÁCTICAS DE HIGIENE:
II.2.10 Infraestructura para el manejo y la disposición adecuada de los residuos
La basura que se genere en la Planta de Almacenamiento, será clasificada conforme a lo estimado. Para ello se propone un programa de clasificación para su disposición temporal dentro de las instalaciones y se colocarán en cestos (tambos) de la siguiente manera:
amarillo = cartón y papel verde = vidrio
azul = plásticos y hules café = cartón, papel, trapos
impregnados de aceites y grasas.
Es recomendable establecer un contrato de recolección de residuos con el sistema de limpia del municipio, para evitar la contaminación de las zonas cercanas.
z Nota: “No se permite su acumulación por ser materiales combustibles”, por lo que se pondrá a disposición del sistema recolector del municipio.
Es importante que desde el inicio de las actividades de operación, se establezca un contrato de recolección con el organismo antes mencionado, desarrollando una cultura distinta en la que puedan superarse conflictos por contaminación de residuos sólidos.
Los residuos líquidos generados por los baños, serán depositados en una fosa séptica, cumpliendo con los requisitos para el funcionamiento de la planta.
Actividades deportivas promovidas por la empresa Comisión de higiene y seguridad
SECCIÓN X INFORMACIÓN SOBRE TRANSPORTACIÓN (DE ACUERDO A REGLAMENTO DE TRANSPORTE):
Reglamento de tránsito
NOM-009-SCFI-1994 Auto - tanques para el transporte de gas l. p.
NO.03.0.04 Para el tránsito interior de vehículos en instalaciones industriales administrativas y de servicios de Petróleos Mexicanos
SECCIÓN XI INFORMACIÓN ECOLÓGICA (DE ACUERDO CON LAS REGLAMENTACIONES ECOLÓGICAS):
El proyecto se encuentra normado por la Ley General del Equilibrio Ecológico y Protección al Ambiente, en lo relativo a la necesidad de realizar estudios de riesgo, según las modificaciones de la mencionada ley en Diciembre de 1996.
Listado de Actividades altamente riesgosas del 4 de Mayo de 1992.
SECCIÓN XII PRECAUCIONES ESPECIALES
1.- DE MANEJO Y ALMACENAMIENTO:
Evitar fugas en recipientes, tuberías, equipo de bombeo e instalaciones de llenado y trasvasado. No fumar dentro de la planta.
Evitar la presencia de personal ajeno a la operación de la planta.
Manejar con precaución y bajos límites de velocidad dentro de las instalaciones. Respetar los anuncios de seguridad.
Apegarse estrictamente a los procedimientos de operación. 2.- OTRAS:
III VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL Y, EN SU CASO, CON LA REGULACIÓN DEL USO DE SUELO
¾ Los Planes de Ordenamiento Ecológico del Territorio (POET) decretados (generales del
territorio, regionales, marinos o locales).
ORDENAMIENTO ECOLOGÍCO DEL ESTADO DE SONORA
Gestión del Ordenamiento Ecológico
Concepto
La gestión es un proceso que involucra un conjunto de actividades jurídicas, administrativas, políticas y de promoción, encaminado a la coordinación institucional y a la concertación social, que permita la promoción, construcción y ejecución del ordenamiento ecológico del territorio.
Objetivo
Impulsar la apropiación social del conjunto de lineamientos, criterios, políticas y usos del suelo que emanan del ordenamiento ecológico a través de coordinar, concertar acciones y promover la participación social que permita un uso adecuado del territorio y siente las bases para un desarrollo sustentable.
FUNDAMENTOS:
JURÍDICO-ADMINISTRATIVOS
El Ordenamiento Ecológico del Territorio es un proceso de planeación dirigido a evaluar y programar el uso del suelo y el manejo de los recursos naturales en el territorio nacional, para preservar y restaurar el equilibrio ecológico y proteger el medio ambiente.
JURÍDICOS
ADMINISTRATIVOS • Constitución Política de los
Estados Unidos Mexicanos y de las Entidades Federativa
• Plan Nacional de Desarrollo
2001-2006
• Ley de Planeación • Programa Nacional de Medio
Ambiente y Recursos Naturales 2001-2006
• Ley general del Equilibrio
Ecológico y Protección al Ambiente, Federal y Estatales
• Programa de Desarrollo Urbano
• Leyes y Reglamentos territoriales
vigentes
• Programas sectoriales, federales
y estatales
• • Planes y programas estatales y
Es un instrumento normativo básico o de primer piso, que permite orientar el emplazamiento geográfico de las actividades productivas, así como las modalidades de uso de los recursos y servicios ambientales, lo cual le convierte en un cimiento de la política ambiental. Como instrumento de gestión, contribuye a la coordinación y concertación para la solución de conflictos por el uso del territorio, ofreciendo un diagnóstico integrado del territorio.
Permite orientar el desarrollo económico bajo un enfoque de conservación y manejo sustentable del medio geográfico, considerando:
• Distribución, disponibilidad y deterioro de los recursos naturales
• Distribución y tamaño de los asentamientos humanos
• Distribución y tipificación de las actividades económicas de acuerdo al sector
• Presión de la población y actividades productivas
¾ Los Planes y Programas de Desarrollo Urbano Estatales, Municipales o en su caso del
Centro de Población.
El municipio de Navojoa, presenta un Programa Municipal de Desarrollo Urbano del Centro de Población, el predio antes mencionado se encuentra fuera del área urbana actual y no se contrapone a la instalación de una Estación de Carburación junto al predio antes mencionado. Debido a esto se otorgo el Uso de Suelo a la empresa “RIVERA GAS, S.A. DE C.V.”.
¾ Programas de recuperación y restablecimiento de las zonas de restauración ecológica.
En la zona donde se ubicará el proyecto no se presenta un programa de recuperación o restablecimiento ecológico.
¾ Normas Oficiales Mexicanas.
De acuerdo a la memoria técnica la Planta de Almacenamiento; se hizo apegándose a los
LOCALIDAD POBLACIÓN 2000 A V A N C E PLAN ANTERIOR ELABORADO O ACTUALIZADO APROBADO POR EL CABILDO PUBLICADO EN EL DIARIO OFICIAL LOCAL INSCRI REG. P PROP. Y AGL. Empalme-Guaymas 180,316 1994 1999 14-II-2000 14-IX-2000 31-I-2
Agua Prieta 61,944 1994 13-IV-94 28-IV-94 20-V
Ciudad Obregón 356,290 1993 1999 04-V-2000 11-IX-2000 30-I-2
Hermosillo 609,829 1993 1999 31-VIII-2000 14-IX-2000 17-I-2
Navojoa 140,650 1993 1999 23-V-2000 07-IX-2000
11-X-Nogales 159,787 1993 1999 31-VIII-2000 14-IX-2000 13-XII
lineamientos de la Ley Reglamentaria del artículo 27 Constitucional en el ramo del Petróleo y el reglamento de gas Licuado de Petróleo, así como de la Norma Oficial Mexicana NOM-001-SEDG-1996 “Plantas de Almacenamiento para Gas L.P.-Diseño y Construcción“, editada por la Secretaría de Energía y Publicada en el Diario Oficial de la Federación el día 12 septiembre de 1997.
La NOM-001-SEDG-1996 se complementa con las siguientes normas oficiales NMX-B-177-1990, NMX-CH-26-1967, NMX-CH-36-1994-SCFI, NMX-L-1-1970, NOM-021/2-SCFI-1993, NOM-021/3-SCFI-1993, NMX-X-13-1965, NMX-X-29-1985, NMX-X-31-1983, NMX-X-4-1967, NOM-018/1-SCFI-1993, NOM-001-SEMP-1994.
El contenido de Norma es el siguiente:
NORMA TÍTULO DE LA NORMA OFICIAL MEXICANA
NOM-001-SEDG-1996 Plantas de almacenamiento para gas l. p., - Diseño y Construcción. NMX-B-177-1990 Tubos de acero al carbono con o sin costura, negros o
galvanizados, por inmersión en caliente.
NMX-CH-26-1967 Calidad y funcionamiento de manómetros para gas l. p. y natural. NMX-CH-36-1994-SCFI Instrumentos de medición –aparatos para pesar– Características y
cualidades metrológicas. NMX-L-1-1970 Gas licuado de petróleo.
NOM-021/2-SCFI-1993 Recipientes sujetos a presión no expuestos a calentamientos por medios artificiales para contener gas l.p., tipo no portátil destinados a plantas de almacenamiento para distribución y estaciones de aprovisamiento de vehículos.
NOM-021/3-SCFI-1993 Recipientes sujetos a presión no expuestos a calentamiento por medios artificiales para contener gas l. p., tipo no portátil para instalaciones de aprovechamiento final de gas l. p., como combustibles.
NMX-X-13-1965 Válvula de retención para uso en recipientes no portátiles para gas l. p.
NMX-X-29-1985 Mangueras con refuerzos de alambre o fibras textiles para gas l. p. NMX-X-31-1983 Válvulas de paso de vapor y aire de gas natural o l. p.
NMX-X-4-1967 Calidad y funcionamiento para conexiones utilizadas en mangueras para la conducción de gas natural y l. p.
NOM-018/1-SCFI-1993 Distribución y consumo de gas l. p. – recipientes portátiles y sus accesorios para contener gas l. p., parte 1, recipientes.
NOM-001-SEMP-1994 Relativa a las instalaciones destinadas al suministro y uso de energía eléctrica.
NORMA TÍTULO DE LA NORMA OFICIAL MEXICANA
NOM-025-SCFI-1993 Estaciones de gas l. p. con almacenamiento fijo.- diseño y construcción.
NOM-021/2-SCFI-1993 Recipientes sujetos a presión no expuestos a calentamiento por medios artificiales para contener gas l. p., tipo no portátil destinados a plantas de almacenamiento para distribución y estaciones de aprovisionamiento de vehículos.
NOM-021/3-SCFI-1993 Recipientes sujetos a presión no expuestos a calentamiento por medios artificiales para contener gas l. p., tipo no portátil para instalaciones de aprovechamiento final de gas l. p., como combustible.
NOM-021/4-SCFI Recipientes sujetos a presión no expuestos a calentamiento por medios artificiales para contener gas l. p., tipo no portátil. Automóviles y camiones para usarse como depósito de combustible en motores.
NMX-B-10 Productos siderúrgicos.- Tubos de acero al carbono con o sin costura, negros o galvanizados por inmersión en caliente para usos comunes.
NMX-L-1 Gas licuado de petróleo.
NMX-CH-26 Calidad y funcionamiento de manómetros para gas l. p. y natural NMX-H-22 "Conexiones roscadas de hierro maleable clase 1,03 Mpa (150 psi) y 2,07 Mpa (300 psi).
NMX-S14 Aplicación de los colores de seguridad
NMX-S15 Símbolos y dimensiones para las señales de seguridad
NMX-X Calidad y funcionamiento de conexiones utilizadas en las mangueras que se emplean para la conducción de gas natural l.p. NMX-X-29 Gas l. p.- Mangueras con refuerzos de alambre o fibras textiles.
NMX-X-52 Calidad y funcionamiento para válvulas de seguridad tipo resorte interno, empleadas en recipientes no portátiles uso de gas l. p.
NOM-001-ECOL-1997 Que establece los límites máximos permisibles de contaminantes en las descargas de aguas residuales.
NOM-002-ECOL-1997 Que establece los límites máximos permisibles de contaminantes en las descargas de aguas residuales a los sistemas de alcantarillado urbano o municipal.
NOM-003-ECOL-1997 Que establece los límites máximos permisibles de contaminantes para las aguas residuales tratadas que se rehúsen en servicios al público.
NOM-031-ECOL-1993 Que establece los límites máximos permisibles de contaminación en las descargas de aguas residuales a cuerpos receptores provenientes de la industria, actividades agroindustriales, de servicios y el tratamiento de aguas residuales a los sistemas de drenaje y alcantarillado urbano o municipal.
NOM-042-ECOL-1999 Que establece los niveles máximos permisibles de emisión de hidrocarburos no quemados, monóxido de carbono y óxidos de nitrógeno provenientes del escape de vehículos automotores.
NOM-052-1997 Que establece las características de los residuos peligrosos, el listado de los mismos y los límites que hacen a un residuo peligro por su toxicidad al medio ambiente.
NOM-053-1993 Que establece el procedimiento para llevar a cabo la prueba de extracción, para determinar los constituyentes que hacen a un residuo peligroso por su toxicidad al ambiente.
NOM-092-ECOL-1994 Que establece la instalación de equipos recuperadores de vapores, en la Estaciones de Servicio que se construyan, que son emitidos por las máquinas al despachar, ya que de no hacerlo, serán sujetos a multas por parte de las autoridades responsables.
NOM-117-ECOL-1998 Que establece las especificaciones de protección ambiental para la instalación y mantenimiento mayor de los sistemas para el transporte y distribución de hidrocarburos y petroquímicos en estado líquido y gaseoso, que se realicen en derechos de vía terrestres existentes, ubicados en zonas agrícolas, ganaderas y eriales.
LGEEPA Cap. IV Prevención y control de la contaminación del suelo.
Art. 136 Los residuos que se acumulen o puedan acumularse y se depositen o infiltren en los suelos deberán reunir las condiciones necesarias para prevenir o evitar:
I.- La contaminación del suelo
II.- Las alteraciones nocivas en el proceso biológico de los suelos
NORMA TÍTULO DE LA NORMA OFICIAL MEXICANA SECRETARÍA DE COMUNICACIONES Y TRANSPORTES
NOM-003-SCT2/1994 Para el transporte terrestre de materiales y residuos peligrosos. Características de las etiquetas de envases y embalajes destinados al transporte de materiales y residuos peligrosos.
NOM-004-SCT2/1994 Sistema de identificación de unidades destinadas al transporte terrestre de materiales y residuos peligrosos.
sustancias, materiales y residuos peligrosos.
NOM-006-SCT2/1994 Aspectos básicos para la revisión ocular diaria de la unidad destinada al auto-transporte de materiales y residuos peligrosos. NOM-007-SCT2/1994 Marcado de envases y embalajes destinados al transporte de
sustancias y residuos peligrosos.
NOM-010-SCT2/1994 Disposiciones de compatibilidad y segregación para el almacenamiento y transporte de sustancias y residuos peligrosos. NOM-011-SCT2/1994 Condiciones para el transporte de las sustancias, materiales y
residuos peligrosos en cantidades limitadas.
NOM-012-SCT2/1994 Sobre el peso y dimensiones máximas con los que pueden circular los vehículos de auto-transporte que transitan en los caminos y puentes de jurisdicción federal.
NOM-019-SCT2/1994 Disposiciones generales para la limpieza y control de remanentes de sustancias y residuos peligrosos en las unidades que transportan materiales y residuos peligrosos.
NOM-023-SCT2/1994 Información técnica que debe contener la placa que portará el auto-tanque, recipientes metálicos intermedios a granel y envases con capacidad mayor a 500 litros que transportan materiales y residuos peligrosos.
Proyecto de norma NOM-002-SCT2/1994
Listado de las sustancias y materiales más usualmente transportadas.
NORMA TÍTULO DE LA NORMA OFICIAL MEXICANA SECRETARÍA DEL TRABAJO Y PREVISIÓN SOCIAL
NOM-001-STPS-1999 Edificios, locales, instalaciones y áreas en los centros de trabajo-condiciones de seguridad e higiene.
NOM-002-STPS-2000 Relativa a las condiciones de seguridad para la prevención y protección contra incendio de los centros de trabajo.
NOM-004-STPS-1999 Relativa a los sistemas de protección y dispositivos de seguridad en la maquinaria, accesorios y equipo de los centros de trabajo.
NOM-005-STPS-1998 Relativa a las condiciones de seguridad de los centros de trabajo para el almacenamiento, transporte y manejo de sustancias químicas de trabajo NOM-010-STPS-1999 Relativa a las condiciones de seguridad e higiene en los centros de trabajo
donde se produzcan, almacenen o manejen sustancias químicas capaces de generar contaminación en el medio ambiente laboral.
NOM-011-STPS-1993 Relativa a las condiciones de seguridad e higiene en los centros de trabajo donde se genere ruido.
NOM-014-STPS-2000 Exposición laboral a presiones ambientales anormales-condiciones de seguridad e higiene.
NOM-017-STPS-1994 Relativa al equipo de protección personal para los trabajadores en los centros de trabajo.
