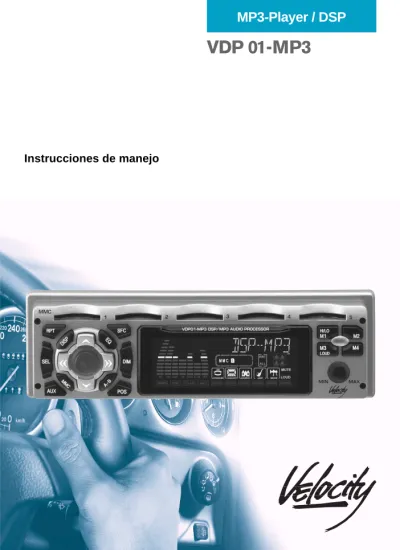

MP3-Player / DSP VDP 01-MP3. Instrucciones de manejo

(1)

MP3-Player / DSP

Instrucciones de manejo

VDP 01-MP3

(2)

Type Name Serial No.

Code No.

D Bitte die „Code Card“ herausneh- men und sicher, keinesfalls im Fahrzeug, aufbewahren.

GB Please take out the “Code Card”

and keep it in a safe place out- side of the car.

F Veuillez retirer la « Code Card » et la garder à un endroit sûr, en aucun cas dans le véhicule.

I Sacar la “Code Card” y guardarla en un lugar seguro afuera del vehiculo.

NL Verwijder de ‘Code Card’ en be- waar deze op een veilige plaats;

in geen geval in de auto.

Code Card

S Var god ta ur ditt "Code Card"

och förvara det på ett säkert stäl- le, men inte i bilen.

E Estraete per favore la “Code Card” e conservatela in un posto sicuro, in nessun caso però nell'autovettura.

P Recortar o “Code Card” e guar- dá-lo num lugar seguro, mas nunca dentro do automóvel.

DK Klip ”Code Card” ud og opbevar det på et sikkert sted - under ingen omstændigheder i bilen!

CODE CARD

(3)

ENGLISHDEUTSCHFRANÇAISITALIANONEDERLANDSSVENSKAESPAÑOLPORTUGUÊS

3 5 6

12 2 4

14 13 9

16

17 15

18 19

1

8 7 10

11

(4)

1 Tecla RPT, para iniciar y finalizar la función de repetición (Repeat) 2 Tecla DISP, para cambiar el con-

tenido de la pantalla.

Cambiar el tipo de espectróme- tro.

3 Bloque de teclas con flechas.

4 Tecla EQ, para activar y desacti- var el ecualizador y seleccionar los ajustes predeterminados del sonido.

Ajuste del ecualizador.

5 Tecla SFC, para seleccionar la simulación del campo de sonido.

6 Compartimento para las tarjetas MMC 1 – 5.

7 Tecla M2 para memorizar el ajuste del ecualizador en la posi- ción de memoria “USER 2”.

8 Tecla M4 para memorizar el ajuste del ecualizador en la posi- ción de memoria “USER 4”.

9 Regulador del volumen

: Tecla M3/LOUD para memorizar el ajuste del ecualizador en la posición de memoria “USER 3”.

Activar y desactivar la función Loudness.

Ajustar el realce de la función Loudness.

ELEMENTOS DE MANDO

; Tecla M1/HI/LO para memorizar el ajuste del ecualizador en la posición de memoria “USER 1”.

Cambiar la sensibilidad del es- pectrómetro.

< Pantalla.

= Tecla DIM, para adaptar el brillo de la pantalla.

> Tecla POS, para optimizar el punto de escucha.

Ajustar el retardo para los distintos canales.

? Tecla A-B, para marcar un pasa- je de una pieza musical que se desea repetir.

@ Botón para encender y apagar el equipo.

Supresión del sonido (mute) del equipo.

A Tecla MMC, para seleccionar una tarjeta MMC 1 – 5.

B Tecla AUX, para seleccionar una entrada AUX lineal 1 – 3.

C Tecla SEL, para ajustar los gra- ves, los agudos, el balance, fader y subwoofer.

(5)

ÍNDICE

Generalidades ... 114

Seguridad durante la conducción ... 114

Instalación / Accesorios ... 115

Instalación ... 115

Accesorios ... 115

Información telefónica internacional .... 115

CÓDIGO del seguro antirrobo ... 115

Introducir el código ... 115

Modificar el código ... 116

Encender y apagar el equipo ... 116

Regular el volumen ... 117

Supresión del sonido (mute) ... 117

Modo MMC ... 117

Colocar y extraer las tarjetas MMC ... 117

Seleccionar una MMC ... 117

Seleccionar títulos ... 117

Repetir títulos (REPEAT) ... 118

Repetir determinados pasajes de un título (A-B) ... 118

Cambiar de indicación ... 118

Ajustes de sonido ... 119

Regular los agudos ... 119

Regular los graves ... 119

Ajustar la distribución del volumen ... 120

Distribución del volumen (Balance y Fader) ... 120

Optimizar la posición de escucha (POS) ... 121

Seleccionar la posición de escucha .... 121

Desactivar la función POS ... 121

Ajustar el retardo ... 121

Ajustar los subwoofers ... 122

Ajustar la distribución del volumen de los subwoofers ... 122

Ajustar el número de subwoofers ... 122

Ajustar la fase del subwoofer ... 122

Seleccionar el filtro de paso bajo ... 123

Activar y desactivar la función Loudness ... 123

Ajustar la intensidad de la función Loudness ... 123

Ecualizador ... 124

Notas para el ajuste del ecualizador .... 124

Seleccionar un ajuste predeterminado del ecualizador ... 124

Ajustar el ecualizador ... 124

SFC (Sound Field Control Function) ... 125

Activar la función SFC/seleccionar el campo de sonido ... 125

Ajustar la intensidad del campo de sonido ... 126

Desactivar la función SFC ... 126

Ajustar la indicación del espectrómetro ... 126

Ajustar la sensibilidad de indicación .... 126

Ajustar la indicación del espectrómetro ... 126

Ajustar el brillo de la pantalla .... 127

Reponer los ajustes de fábrica .. 127

Fuentes de sonido externas ... 127

Datos técnicos ... 128

Garantía ... 129

Instrucciones de instalación . 166

(6)

Muchas gracias por haberse decidido por un producto de la marca Velocity.

Esperamos que disfrute de su nuevo equipo.

Antes de usarlo, lea detenidamente el manual de instrucciones. Los redacto- res de Velocity/Blaupunkt han puesto todo su empeño en crear un manual de instrucciones claro y comprensible. No obstante, si tiene alguna duda, pónga- se en contacto con su proveedor o lla- me a la línea de atención al cliente de su país. El número de teléfono lo en- contrará al final de este manual.

Seguridad durante la conducción

La seguridad vial tiene prioridad absoluta! Maneje su equipo única- mente si la situación del tráfico lo permite. Familiarícese con él y con la forma de manejarlo antes de comen- zar el viaje.

Las señales de alarma de la policía, de los bomberos o de los equipos de salvamento, han de poder escu- charse a tiempo dentro del vehícu- lo. Por ello, escuche su programa a un volumen moderado cuando esté circulando.

Nota: En caso de conectar la uni- dad a una autorradio, se recomien- da utilizar una sola vez el regulador del volumen del VDP 01-MP3 para ajustar el nivel entre el sintonizador y el VDP 01-MP3. Después de usarlo, déjelo bloqueado (hundido).

Causa: Grandes diferencias de volumen al cambiar del sintonizador al VDP 01-MP3 si se subió posterior- mente el nivel del VDP 01-MP3.

GENERALIDADES

El VDP 01-MP3 es un reproductor MP3 con procesamiento de sonido digital (DSP) y ecualizador para escuchar archivos musicales en formato MP3 guar- dados en tarjetas multimedia (MMC).

MP3 es un procedimiento desarrollado por el Instituto Fraunhofer para com- primir datos de audio CD. La compre- sión permite reducir el volumen de datos hasta un 15% de su tamaño origi- nal sin que se produzcan pérdidas de calidad perceptibles (a una velocidad binaria de 192 kbits/s). Si se elige una velocidad binaria menor para codificar los datos de audio CD en formato MP3, se pueden obtener archivos más pe- queños aunque con mínimas pérdidas de calidad.

El volumen de suministro del VDP 01- MP3 incluye una tarjeta MMC con una capacidad de 32 MB.

Las tarjetas MMC se pueden grabar con archivos MP3 en la unidad opcional MMC Driver 01. Para más detalles, consulte el manual de instrucciones de la unidad MMC DRIVER.

El VDP 01-MP3 se puede conectar di- rectamente a una autorradio con entrada de línea (AUX) o a un amplificador.

Además, Vd. también tiene la posibili- dad de conectar hasta tres fuentes de sonido externas a las entradas AUX del VDP 01-MP3. Las señales de sonido de los equipos conectados a las entradas AUX pueden optimizarse con la fun- ción DSP (Digital Sound Processing) y el ecualizador.

(7)

INSTALACIÓN / ACCESORIOS

Instalación

Si Vd. mismo desea realizar la instala- ción de la unidad, lea las instrucciones de instalación y conexión que se encuentran al final de este manual.

Accesorios

Utilice únicamente accesorios autoriza- dos por Velocity y Blaupunkt.

Amplificador

Se pueden utilizar todos los amplifica- dores de tipo convencional.

Información telefónica internacional

Si desea hacer alguna consulta relati- va al manejo del equipo u obtener una información más detallada, ¡llámenos!

Los números del teléfono de informa- ción se encuentran en la última página de este manual de instrucciones.

CÓDIGO del seguro antirrobo

Su equipo dispone de un número de código de cuatro dígitos a modo de pro- tección antirrobo. Vd. debe introducir este número siempre que se produzca un corte de tensión entre la radio y el vehículo.

La unidad se suministra con el código

”0000”. Le recomendamos modificar el código nada más poner el equipo en funcionamiento.

Nota:

Anote el número del código y guárdelo en lugar seguro. Recuerde que, en caso de extraviar el código, no le quedará más remedio que enviar el equipo al servicio técnico.

Introducir el código

➮

Encienda el equipo después de ha- ber estado separado de la tensión de empleo.

En la pantalla aparece “CODE”.

➮

Pulse repetidas veces la tecla o 3 hasta que en la pantalla aparezca el primer dígito del código.

➮

Pulse la tecla o 3 para seleccionar el segundo dígito del código.

➮

Pulse repetidas veces la tecla o 3 hasta que en la pantalla aparezca el segundo dígito del código.

➮

Proceda del mismo modo con el tercer y cuarto dígito del código.

CÓDIGO

(8)

Cuando en la pantalla aparezca el có- digo correcto,

➮

pulse la tecla M4 8.

Al acabar de introducir el código correc- to, aparece primero la indicación “AC- CEPT” durante 1 segundo, después

“ENTERCODE” durante 10 segundos y, finalmente, el texto de desplazamien- to “VELOCITY”.

Modificar el código

Vd. puede elegir y memorizar cualquier número de cuatro dígitos.

➮

Encienda el equipo después de ha- ber estado separado de la tensión de empleo.

En la pantalla aparece “CODE”.

➮

Escriba el código tal y como se describe en el punto ”Introducir el código”.

➮

Al acabar de introducir el código correc- to, aparece primero la indicación “AC- CEPT” durante 1 segundo y después

“ENTERCODE”.

➮

Escriba ahora el nuevo código.

➮

En la pantalla aparece la indicación

“ACCEPT” y después “VELOCITY”.

Ahora, el está memorizado.

Encender y apagar el equipo

Para encender y apagar el equipo, Vd.

tiene las siguientes posibilidades:

Encender y apagar el equipo con el encendido del vehículo

Si el equipo está debidamente conec- tado al encendido del vehículo y no lo apagó previamente con la tecla @, podrá encenderlo y apagarlo con el encendido del vehículo.

No obstante, también puede encender el equipo con el encendido del vehícu- lo desconectado:

➮

Para ello, pulse la tecla @.

Encender y apagar el equipo con la tecla @@@@@

➮

Para encender el equipo, pulse la tecla @.

➮

Para apagarlo, mantenga oprimida la tecla @ durante más de dos segundos.

ENCENDER Y APAGAR EL EQUIPO

CÓDIGO

(9)

Modo MMC

Con esta unidad se pueden reproducir tarjetas multimedia (MMC) que tengan almacenados archivos MP3.

Colocar y extraer las tarjetas MMC

Vd. puede colocar una tarjeta MMC en cada uno de los cinco compartimentos MMC 6 que se encuentran en el bor- de superior del equipo.

Para no dañar las tarjetas MMC, le recomendamos cambiarlas siempre con el equipo apagado.

Para colocar la tarjeta MMC,

➮

introdúzcala en el compartimento MMC 6 hasta llegar al tope, con la cara impresa mirando hacia arri- ba y sin hacer uso de la fuerza.

Para extraer la tarjeta MMC,

➮

sujétela con la punta de los dedos y tire de ella sin torcerla hasta que salga del compartimento MMC 6.

Seleccionar una MMC

Para seleccionar una de las cinco tarjetas MMC,

➮

pulse la tecla MMC A.

➮

Pulse repetidas veces la tecla o 3 hasta que en la pantalla aparezca indicado el número de la MMC que desea escuchar.

Seleccionar títulos

➮

Pulse la tecla o 3 para seleccionar el título anterior o siguiente.

Regular el volumen

El regulador del volumen está hundido cuando se halla en estado normal. Para modificar el volumen, primero tiene que desbloquear el regulador.

Para desbloquearlo,

➮

pulse sobre el regulador del volumen 9.

Al hacerlo, sale el regulador del volumen.

Para volver a bloquearlo,

➮

oprima el regulador del volumen 9 hasta notar una ligera resisten- cia.

Para subir el volumen,

➮

gire el regulador del volumen 9 a la derecha.

Para bajar el volumen,

➮

gire el regulador del volumen 9 a la izquierda.

Supresión del sonido (mute)

Vd. puede suprimir el sonido (mute) del equipo.

➮

Pulse brevemente la tecla @.

En la pantalla luce la indicación “MUTE”.

MODO MMC

REGULAR EL VOLUMEN

(10)

Pulsando una sola vez la tecla 3 se inicia de nuevo la reproducción del títu- lo que está sonando.

Repetir títulos (REPEAT)

Repetir un título Para repetir un título,

➮

pulse la tecla RPT 1.

En la pantalla luce la indicación “RPT”.

El título seleccionado se estará repitiendo hasta que se desactive la función REPEAT.

Repetir todos los títulos de la tarjeta MMC

Para repetir todos los títulos de la tarjeta MMC,

➮

pulse dos veces la tecla RPT 1.

En la pantalla luce la indicación “RPT”

y “ALL”. El contenido de la tarjeta MMC se estará repitiendo hasta que se desactive la función REPEAT.

Finalizar la función REPEAT

Cuando desee desactivar la función REPEAT,

➮

pulse repetidas veces la tecla RPT1 hasta que la indicación

”RPT” deje de lucir en la pantalla.

La reproducción continúa de forma normal.

Repetir determinados pasajes de un título (A-B)

Vd. puede escuchar determinados pasajes de una pieza tras elegirlos libre- mente.

➮

Cuando comience el pasaje en cuestión, pulse la tecla A-B?.

En la pantalla luce la indicación “RPT A-”.

➮

Al llegar al final del pasaje, vuelva a pulsar la tecla A-B?.

En la pantalla luce la indicación “RPT A-B”. El pasaje elegido se estará repitiendo hasta que se desactive la fun- ción.

Cancelar la función A-B

➮

Pulse de nuevo la tecla A-B?.

La reproducción continúa de forma normal y la indicación “RPT A-B” se apaga.

Cambiar de indicación

Para cambiar entre la indicación del número de título y la duración o la infor- mación guardada con los datos MP3, las llamadas etiquetas de identificación (nombre del título e intérprete),

➮

pulse brevemente la tecla DISP2.

Si la etiqueta de identificación no con- tiene ninguna información (nombre del título e intérprete), existe la alternativa de ver el nombre del archivo en la pantalla.

MODO MMC

(11)

Ajustes de sonido Regular los agudos

Vd. puede ajustar los tonos agudos subiéndolos o bajándolos en 10, 12,5 ó 15 kHz. El valor sólo se puede subir o bajar 10 dB en pasos de 2 dB.

➮

Pulse la tecla SEL C.

”TREBLE”.

➮

Pulse la tecla o 3 para seleccionar la frecuencia media.

➮

Pulse la tecla o 3 para subir o bajar el valor para la frecuencia media seleccionada.

Cuando haya terminado la operación de ajuste,

➮

espere 5 segundos hasta que el nuevo valor esté memorizado.

O bien

➮

pulse la tecla SEL C para pasar al ajuste de los tonos graves. La op- ción seleccionada queda memorizada.

SONIDO

Regular los graves

Vd. puede ajustar los tonos graves su- biéndolos o bajándolos en 60, 70, 80, 90, 100, 130, 150 ó 200 Hz. El valor sólo se puede subir o bajar 10 dB en pasos de 2 dB.

➮

Pulse dos veces la tecla SEL C.

”BASS”.

➮

Pulse la tecla o 3 para seleccionar la frecuencia media.

➮

Pulse la tecla o 3 para subir o bajar el valor para la frecuencia media seleccionada.

➮

O bien

➮

pulse la tecla SEL C para pasar al ajuste de la distribución del volumen. La opción seleccionada queda memorizada.

(12)

Ajustar la distribución del volumen

Distribución del volumen (Balance y Fader)

La distribución del volumen se ajusta subiendo o bajando el nivel para cada altavoz. El valor se puede subir o bajar entre -20 y +10 dB en pasos de 1 dB.

El orden de los altavoces es el siguiente:

FRONTL = delante, a la izquierda FRONTR = delante, a la derecha REAR L = detrás, a la izquierda REAR R = detrás, a la derecha Para ajustar la distribución del volumen,

➮

pulse tres veces la tecla SELC.

”SPEAKER”.

➮

Seleccione un altavoz con la tecla o 3.

➮

Suba o baje el nivel del altavoz seleccionado con ayuda de la tecla

o 3.

➮

Seleccione el siguiente altavoz cuyo nivel desea ajustar con la tecla o 3.

➮

Repita la operación hasta que esté satisfecho con la distribución del volumen.

➮

O bien

➮

pulse la tecla SEL C para pasar al ajuste del canal izquierdo del subwoofer.

La opción seleccionada queda memorizada.

DISTRIBUCIÓN DEL VOLUMEN

(13)

Optimizar la posición de escucha (POS)

Este equipo dispone de tres ajustes predeterminados para la posición de escucha.

Dichos ajustes están optimizados para 1 persona (conductor), 2 personas (conductor/acompañante) y 4 personas.

Seleccionar la posición de escucha

➮

Pulse la tecla POS >.

En la pantalla luce el símbolo de una persona en el vehículo.

➮

Pulse repetidas veces la tecla POS

> hasta que luzca el símbolo del ajuste que desea seleccionar.

Desactivar la función POS

Para desactivar la optimización de la posición de escucha,

➮

pulse repetidas veces la tecla POS> hasta que el símbolo deje de lucir en la pantalla.

Ajustar el retardo

Vd. puede ajustar un tiempo de retardo para cada canal del equipo (excepto subwoofer). Dicho retardo depende de la distancia que haya entre el altavoz y la posición de escucha. El retardo se puede ajustar en un margen de 0 a 401 cm en pasos de 17 cm. 17 cm equiva- len a 0,5 mseg.

Para ajustar el tiempo de retardo,

➮

desactive la función POS.

➮

Mantenga oprimida la tecla POS

> durante más de tres segundos.

“TIME ADJ”.

➮

Seleccione un altavoz con la tecla o 3.

➮

Seleccione el tiempo de retardo del altavoz seleccionado con ayuda de la tecla o 3.

➮

Seleccione el siguiente altavoz con la tecla o 3.

➮

Repita la operación hasta que esté satisfecho con los valores ajustados.

➮

OPTIMIZAR LA POSICIÓN DE ESCUCHA (POS)

(14)

Ajustar los subwoofers Ajustar la distribución del volumen de los subwoofers

La distribución del volumen de los subwoofers se ajusta subiendo o bajando su nivel. El valor se puede subir o bajar por separado para cada subwoofer entre -20 y +10 dB en pasos de 1 dB.

➮

Para regular la distribución del volumen del subwoofer izquierdo, pulse cuatro veces la tecla SEL C.

“SUBLch”.

➮

Suba o baje el nivel del subwoofer izquierdo con ayuda de la tecla o

3.

➮

Para regular la distribución del volumen del subwoofer derecho, pul- se cinco veces la tecla SEL C.

“SUBRch”.

➮

Suba o baje el nivel del subwoofer derecho con ayuda de la tecla o

3.

➮

Ajustar el número de subwoofers

Vd. puede especificar si tiene conecta- do uno o dos subwoofers al equipo.

Para ajustar el número de subwoofers,

➮

pulse seis veces la tecla SELC.

“SUB ST-MO”.

➮

Con ayuda de la tecla o 3, seleccione MONO para un subwoofer y STEREO para dos.

➮

Ajustar la fase del subwoofer

Vd. puede elegir entre modular el subwoofer con una fase de 0° o de 180°.

➮

Para ajustar la fase de los subwoofers, pulse siete veces la tecla SEL C.

“SUB PHASE”.

➮

Seleccione 0° ó 180° con la tecla o 3.

➮

SUBWOOFER

(15)

Seleccionar el filtro de paso bajo

Cuando sólo hay un subwoofer conec- tado al VDP 01-MP3 (opción “MONO”), Vd. puede ajustar el filtro de paso bajo en 80, 120 ó 160 Hz. No obstante, tam- bién puede desactivar dicho filtro.

Para ajustar el filtro de paso bajo del subwoofer,

➮

pulse seis veces la tecla SELC.

“SUB ST-MO”.

➮

Seleccione MONO con la tecla o 3.

➮

Seleccione el filtro de paso bajo deseado pulsando la tecla o 3.

Si desea desactivar el filtro,

➮

seleccione la opción LPF OFF pulsando la tecla o 3.

➮

Activar y desactivar la función Loudness

Loudness significa un realce de los tonos graves y agudos, adecuado para los oídos, a un volumen reducido.

➮

pulse brevemente la tecla M3/

LOUD :.

En la pantalla aparece brevemente la in- dicación “LOUD ON”. LOUD luce cuando está activada la función Loudness.

Para desactivar la función Loudness,

➮

pulse brevemente la tecla M3/

LOUD :.

En la pantalla aparece brevemente la in- dicación “LOUD OFF”. LOUD se apaga.

Ajustar la intensidad de la función Loudness

Cuando la función Loudness está activada (LOUD ON), Vd. puede ajustar el realce de la misma para las frecuencias 20, 40, 60 ó 80 Hz. El valor se puede subir de 0 a 15 dB en pasos de 1 dB.

➮

Mantenga oprimida la tecla M3/

LOUD : durante más de tres se- gundos.

“LOUD CTRL”.

➮

Seleccione la frecuencia pulsando la tecla o 3.

➮

Pulse repetidas veces la tecla o 3 hasta que en la pantalla aparezca el realce deseado.

➮

LOUDNESS

SUBWOOFER

(16)

Ecualizador

Este equipo dispone de un ecualizador digital.

Èste se puede ajustar sin instrumentos de medición. De este modo se puede tener un influjo decisivo en las caracte- rísticas del sonido dentro del vehículo.

Notas para el ajuste del ecualizador

Para ajustar el ecualizador, le recomendamos elegir un título musical que co- nozca.

Antes de ajustar el ecualizador, ponga a cero los valores del sonido y de la distribución del volumen y desactive la función Loudness. Para más detalles, consulte el capítulo “Sonido” y “Distri- bución del volumen”.

➮

Escuche un título musical.

➮

Evalúe la impresión de sonido de acuerdo con sus gustos.

Seleccionar un ajuste

predeterminado del ecualizador

El equipo le ofrece seis ajustes predeterminados del ecualizador para distin- tas tendencias musicales:

• BGMS

• DISCO

• CLASSIC

• JAZZ

• VOCAL

• ROCK

Los ajustes ideales para estos estilos ya están programados en el equipo.

Además también dispone de la opción

“FLAT” que desactiva el ecualizador y cuatro posiciones de memoria

“USER1”, “USER2”, “USER3” y

“USER4” en las que puede guardar sus propios ajustes.

Para seleccionar un ajuste del ecualizador,

➮

pulse la tecla EQ 4.

En la pantalla se muestra la opción seleccionada en último lugar.

➮

Seleccione un ajuste predeterminado con la tecla o 3.

Ajustar el ecualizador

El ecualizador se puede ajustar con ayuda del espectrómetro. Cada frecuencia indicada se puede subir o bajar en pasos de 2 dB. Para sus ajustes personales dispone de cuatro posiciones de memoria (USER 1 a USER4).

Realizar el ajuste

➮

Mantenga oprimida la tecla EQ 4 hasta que en la pantalla aparezca la indicación “EQUALIZER”.

En el espectrómetro de la pantalla par- padea la primera raya (de forma sim- bólica para la frecuencia).

➮

Seleccione la frecuencia pulsando la tecla o 3.

➮

Ajuste el nivel con la tecla o 3.

➮

Seleccione la siguiente frecuencia pulsando la tecla o 3.

➮

Proceda de igual modo con todas las frecuencias hasta que el sonido tenga los valores que más le con- venzan.

ECUALIZADOR

(17)

Guardar el ajuste

Si desea guardar los valores ajustados,

➮

pulse una de las teclas M1;, M2 7, M3 : o M4 8 durante más de tres segundos.

El número de la tecla es el número de la posición de memoria USER1 a USER 4.

SFC (Sound Field Control Function)

Con el VDP 01-MP3 Vd. tiene la posibi- lidad de simular varios campos de sonido.

Simulaciones disponibles:

• STADIUM

• CONCERT

• CHURCH

• JAZZ

• MOVIE

La simulación de un campo de sonido hace que la música tenga los efectos típicos de ese campo (hall, eco, distor- siones, etc.).

Para las simulaciones de los campos de sonido STADIUM, CONCERT, JAZZ y MOVIE hay varias etapas de intensidad.

Activar la función SFC/

seleccionar el campo de sonido

➮

Pulse la tecla SFC 5.

“STADIUM” y el valor de la intensidad.

También luce el símbolo del campo de sonido seleccionado.

Si desea seleccionar otro campo de sonido,

➮

pulse repetidas veces la tecla o 3 hasta que aparezca el campo de sonido en cuestión.

SFC

ECUALIZADOR

(18)

Ajustar la intensidad del campo de sonido

➮

Seleccione el campo de sonido.

➮

Ajuste la intensidad con la tecla o 3.

Desactivar la función SFC

➮

Pulse repetidas veces la tecla SFC 5 hasta que en la pantalla aparezca la indicación “SFC OFF”.

Ajustar la indicación del espectrómetro

Ajustar la sensibilidad de indicación

Vd. puede ajustar la sensibilidad de in- dicación del espectrómetro.

Para elegir entre las opciones HI / LO,

➮

pulse la tecla M1/HI/LO;.

Ajustar la indicación del espectrómetro

Vd. puede elegir entre cinco modos de indicación distintos para el espectróme- tro.

Las variantes disponibles son:

• PEAK-HOLD

• SHOWER

• DOT

• MOUTH

• NORMAL

Si desea modificar la indicación del es- pectrómetro,

➮

mantenga oprimida la tecla DISP 2 durante más de tres segundos.

El tipo de espectrómetro seleccionado se muestra en la pantalla.

➮

Seleccione la nueva variante con la tecla 3.

➮

INDICACIÓN DEL ESPECTRÓMETRO

SFC

(19)

FUENTES DE SONIDO EXTERNAS Ajustar el brillo de la

pantalla

El brillo de la pantalla se puede ajustar en cinco niveles distintos.

Para modificar el brillo de la pantalla,

➮

pulse la tecla DIM=.

“DIMMER” y el valor ajustado en esos momentos. “1” es el ajuste más oscuro y “5” el más claro.

➮

Pulse repetidas veces la tecla DIM= hasta que en la pantalla aparezca el brillo deseado.

➮

Reponer los ajustes de fábrica

➮

Pulse la tecla M48 durante más de 10 segundos para borrar todos los ajustes personales y reponer los ajustes de fábrica.

Fuentes de sonido externas

En la parte posterior del equipo hay tres entradas de línea para fuentes de sonido externas (AUX).

En ellas se puede conectar, por ejem- plo, una autorradio con salida de pream- plificador (Preamp Out) o un lector de CD portátil.

Para seleccionar una de las tres entradas,

➮

pulse la tecla AUXB.

“AUX 1”.

➮

Pulse repetidas veces la tecla AUXB hasta que en la pantalla aparezca indicado el número de la entrada AUX.

Cuando desee volver a cambiar a la reproducción MP3,

➮

pulse repetidas veces la tecla AUXB hasta que en la pantalla aparezca la indicación “MPEG PLAY”.

BRILLO DE LA PANTALLA

(20)

DATOS TÉCNICOS Datos técnicos MP3

MMC compatibles: 8/16/32/64 MB Velocidades binarias compatibles:

8 a 320 kB/s.

Sistema de archivo: FAT 16 y ROS Relación señal-ruido: > 90 dB Respuesta:

20 - 20 000 Hz

± 3 dB Separación de canales:

con 1 kHz: 65 ± 5 dB con 10 kHz: 55 ± 5 dB con 20 kHz: 50 ± 5 dB

DSP

Bandas del ecualizador

± 10 dB con 60/150/400 Hz

± 10 dB con 1/2,5/6,3/15 kHz Agudos:

± 10 dB con 10/12,5/15 kHz Graves:

± 10 dB con 60/70/80/90/

100/130/150/

200 Hz Loudness:

0 - 15 dB con 20/40/60/80 Hz Ajustes predeterminados del ecualizador:

BGMS, Disco, Jazz, Classic, Vocal, Flat

Ajustes predeterminados del campo de sonido:

Stadium (1/2/3), Concert (1/2/3), Church (1/2), Jazz (1/2), Movie (1 - 5)

AUX

Entradas: 3 canales,

estéreo

Salidas: 3 canales,

estéreo Relación señal-ruido: > 90 dB Respuesta:

20 - 20 000 Hz

± 3 dB

Sensibilidad

Entrada: 20 kΩ± 3 kΩ Salida: 500 Ω± 50 Ω

¡Salvo modificaciones!

(21)

Garantía

El alcance de la garantía está determi- nado por las disposiciones legales vi- gentes en el país donde se adquiere equipo.

Si el equipo tiene algún defecto, con- tacte con su proveedor y preséntele el talón de compra.

Aunque en su país la garantía oficial sea inferior a 12 meses, Velocity le ofrece una garantía del fabricante de 12 meses. Esta garantía no incluye los daños debidos al desgaste, a un uso inapropiado o al uso comercial.

Para hacer valer los derechos de la garantía ofrecida por Velocity, envíe el equipo defectuoso con el talón de compra al servicio central de asistencia téc- nica de Blaupunkt/Velocity en su país.

La dirección más próxima la encontra- rá llamando a los teléfonos que se muestran en la última página de este manual. Velocity se reserva el derecho de arreglar o sustituir el producto.

GARANTÍA

(22)

09/01 CM/PSS2 - 8 622 402 812

Blaupunkt GmbH

Service-Nummern / Service numbers / Numéros du service après- vente / Numeri del servizio di assistenza / Servicenummers / Telefonnummer för service / Números de servicio / Números de serviço / Servicenumre

Country: Phone: Fax: WWW:

Germany (D) 0180-5000225 05121-49 4002 http://www.blaupunkt.com Austria (A) 01-610 390 01-610 393 91

Belgium (B) 02-525 5454 02-525 5263 Denmark (DK) 44 898 360 44-898 644 Finland (FIN) 09-435 991 09-435 99236 France (F) 01-4010 7007 01-4010 7320 Great Britain (GB) 01-89583 8880 01-89583 8394 Greece (GR) 210 57 85 350 210 57 69 473 Ireland (IRL) 01-4149400 01-4598830 Italy (I) 02-369 6331 02-369 6464 Luxembourg (L) 40 4078 40 2085 Netherlands (NL) 023-565 6348 023-565 6331 Norway (N) 66-817 000 66-817 157 Portugal (P) 01-2185 00144 01-2185 11111 Spain (E) 902-120234 916-467952 Sweden (S) 08-7501500 08-7501810 Switzerland (CH) 01-8471644 01-8471650 Czech. Rep. (CZ) 02-6130 0441 02-6130 0514 Hungary (H) 01-333 9575 01-324 8756 Poland (PL) 0800-118922 022-8771260 Turkey (TR) 0212-3350677 0212-3460040 USA (USA) 800-2662528 708-6817188 Brasil

(Mercosur) (BR) +55-19 3745 2769 +55-19 3745 2773 Malaysia

(Asia Pacific) (MAL) +604-6382 474 +604-6413 640
