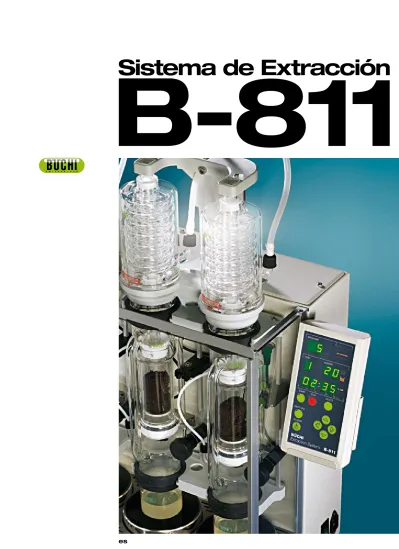

B�811 Sistema de Extracción
Preparación de muestras eficiente
para análisis medioambiental y farmacia
El Sistema de Extracción B�811 ha creado un nuevo estándar en la extracción sólido-líquido.
La mayor manejabilidad, periodos de trabajo más racionales y ahorro de tiempo, así como la idoneidad en aplicaciones de precisión como análisis del medioambiente y farmacia, bastan para convencer al usuario. El corto periodo de análisis y una precisión absoluta de resultados de medición, van también de la mano.
En que tipo de aplicaciones le resulta a Usted interesante el Sistema de Extracción B-811?
■ Usted realiza extracciones sólido-líquido como preparación de muestra para el análisis de muestras de medioambiente, de materiales de embalaje o de textiles.
■ Ud. utiliza disolventes y necesita un sis- tema absolutamente hermético.
■ Ud. desea que la extracción se realice automáticamente, p. ej. durante el turno de noche, o bien que se lleve a cabo por personal cualificado.
■ Ud. busca una solución a buen precio frente a los caros modelos alternativos.
■ Ud. busca un proceso de trabajo rápido con un repertorio de métodos predefi- nido.
Fiable paso a paso:
Así funciona el B�811
■ La muestra se introduce en el cartucho de muestra del B-811. Para la extracción se dispone de cuatro procedimientos a elegir. (Más detalles en página 4)
■ La válvula se abre. La parte externa del cartucho de muestra se aclara con un di- solvente fresco y a continuación se eleva automáticamente. En esta etapa de acla- rado se eliminarán todos los restos de la muestra, tanto de la parte externa del car- tucho de muestra como de la interna del recipiente de extracción. De esta forma no es preciso realizar un lavado por separado del recipiente de extracción. Se garantiza igualmente, que el extracto que pueda que- dar en el borde del vaso se elimina com- pletamente en el recipiente del disolvente.
■ La válvula se cierra mientras la calefac- ción inferior se mantiene conectada. El di- solvente se evapora, se condensa en el refrigerador y se acumula en el recipiente de extracción vacío. De este modo se con- sigue que el disolvente desaparezca casi completamente en un corto espacio de tiempo. Ahora el extracto altamente con- centrado está ya listo para el próximo aná- lisis.
1. paso: Extracción 2. paso: Aclarado 3. paso: Secado
Recipiente para disolvente Cartucho de ensayo Refrigerador Válvula de vidrio Detector fotoeléctrico Calefacción inferior Calefacción superior Muestra
Extracto
Residuos de la muestra Disolvente
Vapor del disolvente
El abanico de métodos del B�811:
Descripción y comparación
Con el B�811 pueden efectuarse los procedimientos de extracción en caliente, Soxhlet estándar, Soxhlet caliente y Extracción en contínuo, sin necesidad de transformar el aparato.
■ El disolvente se evapora, se condensa en el refrigerador y gotea en el cartucho de mues- tra.
■ La extracción de la muestra se produce mientras el nivel del disolvente en el recipiente de extracción asciende hasta la célula fotoeléctrica.
■ Tan pronto como el nivel de disolvente haya alcanzado la célula fotoeléctrica, la válvula de vidrio se abre y el disolvente, junto con el analito en él di- suelto, retornan al recipiente del disolvente.
■ El disolvente se evapora, se condensa en el refrigerador y se acumula en el recipiente de extracción.
■ Tan pronto como el nivel del disolvente en el recipiente de extracción alcance la célula fo- toeléctrica, el punto superior de calentamiento se conectará adicional y automáticamente.
■ Una vez que el nivel del disol- vente haya alcanzado la célula fotoeléctrica, se permitirá el paso del disolvente al recipiente tras la apertura de la válvula y durante un corto espacio de tiempo.
■ De esta forma el nivel del di- solvente se mantiene estable en el recipiente de extracción y la muestra está en contacto con el disolvente caliente du- rante todo el periodo de extrac- ción.
■ El desarrollo de este proce- dimiento se diferencia del de Soxhlet estándar tan sólo en la calefacción adicional activada en la zona superior.
■ A través del calentamiento del disolvente condensado en el recipiente de extracción au- menta la solubilidad del analito.
Así puede reducirse la duración del proceso hasta completar la extracción. Este modo es tam- bién controlable por ciclos o por tiempo.
■ El disolvente se evapora, se condensa en el refrigerador y gotea en el cartucho de mues- tra.
■ La válvula de vidrio se abre para que el disolvente en el recipiente de extracción no se estanque y retorne fluida y continuadamente hacia el reci- piente del disolvente.
■ De este modo optimizamos el enriquecimiento del analito en el extracto.
Recipiente para disolvente Cartucho de ensayo Refrigerador Válvula de vidrio Detector fotoeléctrico Calefacción inferior Calefacción superior Extracción en caliente Soxhlet estándar Soxhlet caliente Extracción en contínuo
Innovaciones técnicas y ventajas del B�811
Proceso automático
La unidad electrónica controla de forma paralela el desarrollo en tres fases (extrac- ción, aclarado, secado) de hasta cuatro muestras. Tras la programación y la orden de inicio ya no es preciso su manejo manual. Se pueden memorizar hasta 0 programas individuales.
Versatilidad de método sin transformación de instrumentos gracias a cinco componentes básicos: calefacción superior e inferior, válvula de vidrio, célula fotoeléctrica y gas inerte.
Proceso rápido de extracción Dos puntos de calentamiento integrados por zona de extracción y una óptima con- ducción del calor posibilitan la utilización de disolventes con punto de ebullición alto.
Con el método de extracción en caliente, p. ej. PCDD/F se extrae seis veces más rápidamente que con el procedimiento Soxhlet en un equipo de vidrio. El control a través de célula fotoeléctrica también permite al usuario optimizar el tiempo de intercambio de disolvente, aumentar el intercambio de sustancias (analito/disol- vente) y economizar a la vez consumo de disolvente.
Previsión laboral gracias a alto estándar de seguridad
El agua de refrigeración, el abastecimiento de disolvente y los puntos de calenta- miento se controlan directamente. El equipo en conjunto está especialmente diseñado en función de la hermeticidad y, en caso extremo, cuenta con un panel de protec- ción adicional. Cuando dicho panel de protección se cierra, el equipo produce un efecto de depresión para evitar la salida de vapores procedentes del disolvente.
Secado de muestra, compatible En caso de muestras termolábiles, el ex- tracto puede concentrarse protegido frente a oxidaciones, procediendo a la extracción y secado en atmósfera inerte.
Mantenimiento de la pureza de las muestras
Todos los componentes en contacto con la muestra son inertes, por tanto no es posible la contaminación procedente de los elementos del equipo.
■ Versatilidad de método para cada apli- cación: Extracción en caliente, Soxhlet estándar y Soxhlet caliente o en extracción contínua.
■ Programación acorde a sus necesidades:
Memoria para hasta 0 programas indivi- duales.
■ Campo de acción de métodos: Al elegir el nivel de calentamiento correspondiente, los diversos disolventes pueden incor- porarse con puntos de ebullición de hasta 10 ºC.
■ Resultados seguros: Los cuatro puntos de calentamiento trabajan de manera inde- pendiente. De modo que, en caso de pro- ducirse alguna deficiencia, sólo se desac- tivaría la calefacción afectada, los puntos restantes continuarían funcionando. Con ello se suprime, p. ej. el proceso de secado de sustancias sensibles o volátiles, sin que se interrumpan pruebas paralelas.
■ Correcta extracción de materia: Con el instrumento variante B-811 LSV (Large Sample Volume) las sustancias sólo pre- sentes en rastros pueden comprimirse en una cantidad sobre el límite de detección, gracias a un mayor volumen de muestra.
■ Para el empleo de disolventes con punto de ebullición bajo o bien en caso de ele- vada temperatura ambiental, el Büchi Re- circulating Chiller B-740, con capacidad de refrigeración de –10 ºC hasta 40 ºC, consti- tuye el complemento ideal. Este refrigera- dor recirculante externo economiza así agua potable en numerosas series de muestras.
Büchi le facilita su trabajo gracias a su base de datos de aplicaciones
Benefíciese la experiencia acumulada en procedimientos autorizados. Ud.
encontrará numerosas indicaciones e información acerca de aplicaciones inno- vadoras en Best@Büchi’s y regularmente en la página web www.buchi.com.
Óptimo para el análisis del medioambiente
y el análisis de residuos
Accesorios
Set de 4 recipientes para disolvente
Nº de pedido estándar 77
Nº de pedido variante LSV 897
Set de 4 cartuchos de muestra de vidrio
Nº de pedido estándar 781 Nº de pedido variante LSV 7
Set de transformación B-811/LSV
4 Recipientes para disolvente 4 Recipientes de extracción 4 Tubos de condensación 4 Portamuestras
4 Cartuchos de muestra de vidrio Nº de pedido estándar 7910
Set de 4 soportes
4 T 1 mm
Nº de pedido estándar 780
T 94 mm
Nº de pedido estándar 779
T 80 mm
Nº de pedido estándar 778
T 100 mm
Nº de pedido estándar 777
Pedir informes sobre cartuchos de extracción para variante LSV
Portamuestras PTFE
Nº de pedido estándar 9 Nº de pedido variante LSV 7904
Impresora Citizen
0 V, 0/0 Hz
Nº de pedido 88
11 V, 0/0 Hz
Nº de pedido 889
BÜCHI Recirculating Chiller B-740
800 W
Nº de pedido 7740
1400 W
Nº de pedido 7741
Recipiente de extracción
Nº de pedido estándar 710 Nº de pedido variante LSV 790
Set tapones internos para conexión de nitrógeno
Nº de pedido 78
