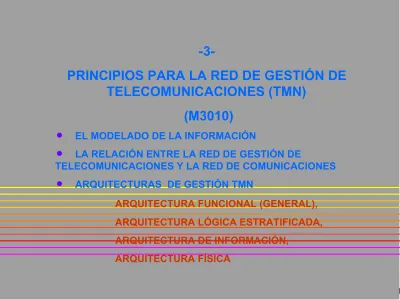

-3-
PRINCIPIOS PARA LA RED DE GESTIÓN DE TELECOMUNICACIONES (TMN)
(M3010)
• EL MODELADO DE LA INFORMACIÓN
• LA RELACIÓN ENTRE LA RED DE GESTIÓN DE
TELECOMUNICACIONES Y LA RED DE COMUNICACIONES
• ARQUITECTURAS DE GESTIÓN TMN
ARQUITECTURA FUNCIONAL (GENERAL), ARQUITECTURA LÓGICA ESTRATIFICADA, ARQUITECTURA DE INFORMACIÓN,
ARQUITECTURA FÍSICA
El MODELADO DE LA INFORMACIÓN de gestión en telecomunicaciones(I)
Es una herramienta para especificación de interfaces de gestión de manera independiente de la implantación de los elementos de red
SDH es la 1ª tecnología que incorporó interfaces de gestión
Hoy se ha extendido el concepto dentro de las empresas también a interfaces de gestión aplicadas a servicios.
Existen varios puntos de vista para la gestión:
• de los elementos de red que se corresponde con la información requerida para gestionar un NE de manera individual, no a la información relativa a la conectividad fuera del NE,
• de la red que se corresponde con la manera que se relacionan las entidades de la red configuradas e interconectadas topológicamente para mantener
los servicios “end-to-end”,
• de los servicios, que permite articular la presencia del cliente tomando
Iniciativa en asuntos de la red.
El MODELADO DE LA INFORMACIÓN de gestión en telecomunicaciones(II)
MODELAR IMPLICA: ATOMIZAR EL PROBLEMA Y EXTRAER SUS RAZGOS FUNDAMENTALES
PARA PODER MODELAR DEBO:
1) VISUALIZAR EJES, PLANOS, ESPACIOS DE ORDENAMIENTO DE LA INFORMACIÓN
2) BUSCAR AQUELLOS EJES (PLANOS) DE LA INFORMACIÓN QUE SEAN ORTOGONALES (DE MANERA QUE SE MINIMICEN LAS INFLUENCIAS CRUZADAS)
3) DEFINIR LAS INTERFACES A TODO NIVEL (ELEMENTO DE RED, RED, SERVICIOS, POLÍTICAS DE LA EMPRESA) DE MANERA QUE OFREZCAN UNA REFERENCIA PARA DISTINTOS ACTORES A CADA LADO DE SU POSICIÓN.
4) AISLAR LOS CASOS ESPECIALES
RED DE TELECOMUNICACIONES
SISTEMA DE OPERACIONES
Gestión de Tráfico
RED DE COMUNICACIÓN DE DATOS (DCN) SISTEMA DE
OPERACIONES
Vigilancia
SISTEMA DE OPERACIONES
Provisión
RED DE GESTIÓN DE TELECOMUNICACIONES (TMN)
ESTACIÓN DE TRABAJO
Sistemas de transmisión
Central de conmutación
Sistemas de transmisión
Central de conmutación Central de
conmutación
RELACIÓN ENTRE LA RED DE GESTIÓN DE TELECOMUNICACIONES (TMN) Y LA RED DE TELECOMUNICACIONES
RELACIÓN ENTRE LA RED DE GESTIÓN DE TELECOMUNICACIONES (TMN) Y LA RED DE TELECOMUNICACIONES
DE ACUERDO A LA NORMA M3010 DE ITU-T : TMN ES CONCEPTUALMENTE UNA RED SEPARADA QUE INTERCONECTA A LA RED DE TELECOMUNICACIONES EN DIFERENTES PUNTOS
ESTACIÓN DE TRABAJO
ESTACIÓN DE TRABAJO
ESTACIÓN
DE
TRABAJO
ARQUITECTURAS DE GESTIÓN TMN
La norma M3010 presenta el concepto de TMN (Telecommunications Management Network) y define las siguientes siguientes 4 arquitecturas:
•ARQUITECTURA FUNCIONAL (GENERAL)
•ARQUITECTURA LÓGICA ESTRATIFICADA
•ARQUITECTURA DE INFORMACIÓN
•ARQUITECTURA FÍSICA
•Funcional (General) (Plano lógico –I- )
(que proporciona la visión de funciones generales de TMN,
distinguiendo entre sus distintos bloques de funciones generales),
•Lógica Estratificada (Plano lógico –II-)
(que separa las funciones del sistema de operaciones en niveles [capas] de abstracción según diferentes especializaciones)
•de Información (Plano de la gestión funcional )
(que orienta al uso del paradigma orientado a objetos para el intercambio de información orientada a la transacción, conceptos de gestor/agente y las relaciones entre ambos: operación vs. notificación),
adicionalmente en la M3400 se presenta el concepto de funciones de aplicación de gestión de TMN (que presenta grupos de funciones separadas en 5 áreas
de gestión, FCAPS)
•Física (Plano de Comunicaciones)
(que facilita la comunicación de gestión entre los equipos de la red de telecomunicaciones, desarrolla el concepto de punto de referencia entre funciones lógicas).
ARQUITECTURAS DE GESTIÓN TMN
ARQUITECTURA FUNCIONAL (GENERAL)
ARQUITECTURA FUNCIONAL(I)
M3010 define la arquitectura funcional TMN distinguiendo sus bloques de funciones lógicas:
• bloques de funciones del sistema de operaciones (OSF) (responsables de la gestión del elemento de red),
• bloques de funciones de un elementos de red (NEF) (suministradas por un elemento para su gestión),
• bloques de funciones de adaptación Q (QAF)
(adaptadoras en forma puente de elementos de red no TMN, heredados)
• bloques de funciones de estación de trabajo (WSF)
(encargadas de presentar al humano la información de entidades TMN)
• bloques de funciones de mediación (MF)
(actúa en el pasaje de info. entre OSF y NEF, almacenando, adaptando, filtrando, estableciendo umbrales, condensando la información),
• Funciones de comunicaciones de datos (DCF)
(no es un bloque funcional pero es imprescindible para permitir la
comunicación entre ellos).
ARQUITECTURA FUNCIONAL(II)
OSF
MF
WSF
QAF NEF
DCF
DCF DCF
DCF TMN
Bloques de funciones lógicas TMN
Particularmente las funciones de los elementos de red (NEF) se disponen en 2 conjuntos:
•las que actúan sobre el transporte de la carga útil (de telecomunicaciones)
•las que dan soporte al NE, que consisten en el resto de las funciones
ARQUITECTURA FUNCIONAL(III)
Actividades posibles: Bloques funcionales
OSF NEF QAF MF
MAF de aplicación de gestión X X X X
WSSF de soporte de workstation X X
ICF de conversión de info. X X X
DAF de acceso a directorio X X X X
DSF sistema directorio X X X X
SF seguridad X X X X
Adicionalmente a descomponer los bloques funcionales en actividades se puede separar la información gestionada por los bloques de Funciones del Sistema de Operaciones (OSF) en Niveles de Abstracción que a veces se les llama capas.
NOTA: Los niveles de abstracción son definidos sólo como ejemplo en las
Primeras versiones de la M3010, como han sido tomados comercialmente
con mucho éxito, ha sido adoptado en las nuevas versiones de la M3010
Como Arquitectura Lógica Estratificada.
ARQUITECTURA LÓGICA ESTRATIFICADA,
ARQUITECTURA LÓGICA ESTRATIFICADA (I)
Presenta : NIVELES DE ABSTRACCIÓN :
BML Nivel de Información de Gestión de Negocios
SML Nivel de Información de Gestión de Servicios
NML Nivel de Información de Gestión de Red
EML Nivel de Información de Gestión de Elemento
EL Nivel de Información Elemental
ARQUITECTURA LÓGICA ESTRATIFICADA (II)
Los NIVELES de ABSTRACCIÓN se dedican a:
BML Nivel de Información de Gestión de Negocios
Establecer los objetivos financieros y de ganancias Planificar la definición de productos
SML Nivel de Información de Gestión de Servicios
Realizar el Contacto e interfases con el cliente Establecer la Calidad de Servicio
Armar la Interacción entre servicios
NML Nivel de Información de Gestión de Red
Efectuar la Conectividad entre nodos
Controlar la red y coordinar elementos de red y acciones Registrar la estadística de red y de eventos
EML Nivel de Información de Gestión de Elemento
Controlar subgrupos de elementos de red Ser Puerta de acceso a los elementos de red Mantener el registro estadístico y de eventos
EL Nivel de Información Elemental
Implantar comandos de gestión
Detectar problemas
LOS NIVELES DE ABSTRACCIÓN muestran:
• que los proveedores de servicios de telecomunicaciones conviven con tópicos que van desde los negocios hasta los elementos de red
• que las capas lógicas no necesariamente correlacionan con la implementación física
• que la organización de las tareas de gestión es basada en
servicio en el sentido de que toda tarea debe ser trazable desde la capa de servicio hacia la de elemento de red
• que la filosofía es que los requerimientos del negocio son los manejadores de todos los tópicos de la gestión
• que en las capas bajas las actividades afectan recursos físicos, y en las altas a entidades relativamente abstractas y procesos como SLA’s
ARQUITECTURA LÓGICA ESTRATIFICADA (III)
ARQUITECTURA FUNCIONAL y
ARQUITECTURA LÓGICA ESTRATIFICADA
CONCLUSIONES:
•LA ARQUITECTURA FUNCIONAL-GENERAL DEFINE BLOQUES FUNCIONALES (FUNCIONES LÓGICAS) Y DISTRIBUYE ENTRE ELLAS ACTIVIDADES.
•LA ARQUITECTURA LÓGICA ESTRATIFICADA SE DIVIDE EN NIVELES DE ABSTRACCIÓN (CAPAS).
•LOS NIVELES DE ABSTRACCIÓN PERMITEN DESDE UN OBJETIVO DE
NEGOCIO DICTAR REQUISITOS DE INTEGRACIÓN E INTEROPERABILIDAD DE
LA CAPA DE GESTIÓN DE RED.
ARQUITECTURA DE INFORMACIÓN,
ARQUITECTURA DE INFORMACIÓN (I)
EL MÉTODO ORIENTADO A OBJETOS (I):
• proyecta sobre entidades esenciales del espacio de un problema los objetos de software
• proporciona mecanismos de clasificación y abstracción
• proporciona mecanismos de control y acceso al equipo y a los servicios que suministran
• proporcionan una visión restringida que refleja características importantes para la aplicación
ESPECIFICAR ORIENTADO A OBJETOS da:
• portabilidad a la aplicación,
• particionado del problema en partes y del objeto en otros objetos,
• encapsulado reagrupando las vistas separadas, por ejemplo de una entidad real,
• reusabilidad en el nivel de especificación y en el software,
• extensibilidad de los parámetros introducidos en un objeto
EL MÉTODO ORIENTADO A OBJETOS (II):
• El uso en profundidad del paradigma orientado a objetos, permite
que los aspectos de gestión de los recursos sean modelados definiendo
“tipos” y “clases” de objetos con propiedad.
• El término relevante es : Conocimiento de Gestión Compartido (SMK), es esencial que exista un común entendimiento entre las partes que gestionan y comunican información, o sea que exista interoperabilidad entre:
• Gestor : pide operaciones al Agente y que le notifique del resultado, o recobra/establece un atributo, y
• Agente: notifica de los resultados de operaciones al Gestor a solicitud, o en forma espontánea los eventos que ocurran
ARQUITECTURA DE INFORMACIÓN (II)
SISTEMA
GESTIONANTE GESTOR de RED
GESTOR de Elemento de Red FUNCIONES DEL SISTEMA DE OPERACIONES (Residen
en MIBs)
SISTEMAS
GESTIONADOS (Elementos de Red)
Funciones del Elemento de Red (residen en MIBs)
AGENTE
(aplicación) SISTEMAS LIMITADOS (Elementos de Red Heredados)
AGENTE APODERADO
(PROXY) dispositivo de
mediación operaciones
GET/SET notificaciones por
respuesta a GET o
espontánea por Eventos
Nivel de Gestión de Red
Nivel de Gestión de Elemento de Red
Nivel de Elemento de Red
Q.3 (Q812) interfaces de gestión abierta
Niveles de abstracción
ARQUITECTURA DE INFORMACIÓN (III)
MARCO DE TRABAJO ARQUITECTURAL PARA LA GESTIÓN DE UN
ELEMENTO DE RED (VER Arquitectura Física Nº IV también)
ARQUITECTURA DE INFORMACIÓN (IV)
CONOCIMIENTO DE GESTIÓN COMPARTIDO (SMK)
Con el fin de inter-funcionar , los sistemas de gestión que se comunican deben compartir una visión o entendimiento común de la siguiente información:
• CAPACIDADES DE LOS PROTOCOLOS QUE SON SOPORTADOS
• FUNCIONES DE GESTIÓN QUE SON SOPORTADAS
• CLASES DE OBJETOS GESTIONADOS QUE SON SOPORTADAS
• EJEMPLARES DE OBJETO GESTIONADO QUE ESTAN DISPONIBLES
• CAPACIDADES AUTORIZADAS
• RELACIONES DE CONTENENCIA ENTRE OBJETOS (vinculación de nombres)
Así se define lo que se conoce como Conocimiento de gestión compartido (SMK)
Cuando 2 bloques de función intercambian información deben entender el SMK
Para ello puede requerirse una negociación del contexto.
Sistema
Gestionado y Gestionante B
Sistema Gestionado
C Conocimiento
de Gestión Compartido de B hacia C
Sistema Gestionante
A
Conocimiento de Gestión Compartido de A hacia B
ARQUITECTURA DE INFORMACIÓN (V)
CONOCIMIENTO DE GESTIÓN COMPARTIDO ENTRE SISTEMAS
GESTOR GESTOR
AGENTE
Objetos
AGENTE
Objetos
La información compartida esta relacionada con las 2 entidades que se comunican El SMK entre A y B no es igual al entre B y C
Pero no excluye la existencia de asuntos comunes
ARQUITECTURA DE INFORMACIÓN (VI)
INDEPENDENCIA DEL SMK DE LA REALIZACIÓN FÍSICA
Función 1 Función 2 Función 3
SMKb SMKa
Punto de
referencia Punto de
referencia
DISPOSITIVO DISPOSITIVO
Interfaz Incluído
inplícitamente VISIÓN
LÓGICA
VISIÓN FÍSICA
El concepto SMK puede existir independiente de la existencia de interfaces físicas
Especialmente es es el caso de la gestión jerárquica (niveles lógicos estratificados)
ARQUITECTURA DE INFORMACIÓN (VII)
CONCLUSIONES:
METODO ORIENTADO A OBJETOS DA:
-PORTABILIDAD -PARTICIONADO -ENCAPSULADO -REUSABILIDAD -EXTENSIBILIDAD
-OPERACIONES Y NOTIFICACIONES ENTRE GESTOR Y AGENTE.
-CONOCIMIENTO DE GESTIÓN COMPARTIDO (SMK),
ARQUITECTURA FÍSICA
TMN SUS PUNTOS DE REFERENCIA Y SUS INTERFASES
ARQUITECTURA FÍSICA (I)
OS
DCN
NE MD
WS
DCN
QA NE
QA
X/F/Q3
Q3 Q3
Q3
Qx Qx
Qx
X F
TMN # 1 TMN # 2
G
F F
AMBIENTE NO
TMN M
NOTA: los puntos de referencia se anotarán en minúscula (q )
y las interfases (cuando los puntos de referencia son accesibles) en mayúscula (Q )
Componentes Funcionales
de la RGT
DCF
MCF MCF
Componentes Funcionales
de la RGT
BLOQUE DE FUNCIÓN A DE TMN
BLOQUE DE FUNCIÓN B DE TMN
COMUNICACIÓN ENTRE PARES
SISTEMA ABIERTO DE RETRANSMISIÓN
ARQUITECTURA FÍSICA (II)
COMETIDOS RELATIVOS DE LAS FUNCIONES MCF Y DCF
•LA FUNCIÓN DE COMUNICACIÓN DE DATOS (DCF) SERÁ UTILIZADA POR LOS BLOQUES DE FUNCIÓN DE TMN PARA EL INTERCAMBIO DE INFORMACIÓN (PROPORCIONA LAS CAPAS 1 A 3 DE OSI PARA TRANSPORTAR INFORMACIÓN DE GESTIÓN)
•LA FUNCIÓN DE COMUNICACIÓN DE MENSAJES (MCF) SE ASOCIAN CON LA DCF DE ACUERDO A LA FIGURA:
•EL CONJUNTO DE DCFs Y MCFs DE UN RED CONSTITUIRÁN LA RED DE COMUNICACIÓN
DE DATOS (DCN) DE LA FUNCIÓN DE COMUNICACIÓN DE GESTIÓN (MCF).
FUNCIÓN DE COMUNICACIONES DE DATOS (DCF)
CLAVE:
FUNCIÓN DE COMUNICACIÓN DE MENSAJES (MCF) BLOQUE DE FUNCIÓNELEMENTO FÍSICO
PUNTO DE REFERENCIA ( q )
INTERFAZ (Q) Y PUNTO DE REFERENCIA ( q )
NEF MF
DCF OSF
DCF
NEF MF OSF
TMN
q
3q
3q
3q
Xq
Xq
XDCF explícita DCF implícita Caso a) Caso c) Caso b)
NEF NEF
NEF
MF OSF
NEF MF
Q
3Q
3NE
NE MD
NE NE
OS
ARQUITECTURA FÍSICA (III)
ARQUITECTURA FÍSICA (IV)
MIB MIB
RECURSO RECURSO
CMIP CMIS CMIS
CMIS CMIS
CMIP
Pilas de protocolos OSI
Pilas de protocolos OSI
SISTEMA A SISTEMA B SISTEMA C
VE A VE A
MODELO DE INFORMACIÓN
B
MODELO DE INFORMACIÓN
C
SISTEMAS DE COMUNICACIONES DE TMN EN CASCADA
LA INTERACCIÓN ENTRE UN GESTOR Y UNA MIB SE EFECTÚA MEDIANTE UN AGENTE AUNQUE DENTRO DE UN SISTEMA ABIERTO LA INTERACCIÓN NO ESTÁ SUJETA A NORMALIZACIÓN
EL SISTEMA A INTERACTÚA CON EL B MEDIANTE REFERENCIA AL MODELO DE
INFORMACIÓN SOPORTADO POR EL SISTEMA B EN SU INTERFAZ CON EL SISTEMA A.
Idem B CON RESPECTO AL SISTEMA C.
G A G A
ARQUITECTURA FÍSICA (V)
MCF
Ejemplo(1): GESTIÓN EN SDH
MCF
MCF
MO
MCF A
G A
A MO
OSF-MAF
G
ELEMENTO DE RED 1 ELEMENTO
DE RED 1 DISPOSITIVO
MEDIADOR SISTEMA DE
OPERACIONES
Q3
Q3 ECC Q3 ECC Qx
ECC
AMBAS INTERFACES EN EL MISMO TRANSPORTE
MF-MAF Función de Aplicación de Gestión de Función de Mediación
OSF-MAF Función de Aplicación de Gestión de Función de Sistemas de
Operaciones
ECC Canal de Control Integrado
MF-MAF
ARQUITECTURA FÍSICA (VI)
MCF
Ejemplo(2): GESTIÓN EN SDH
MCF
MCF
MO
MCF G A
A MO
OSF-MAF
G
ELEMENTO DE RED 1 ELEMENTO
DE RED 1 DISPOSITIVO
MEDIADOR SISTEMA DE
OPERACIONES
Qx ECC Q3 ECC Qx
ECC
MF-MAF Función de Aplicación de Gestión de Función de Mediación
OSF-MAF Función de Aplicación de Gestión de Función de Sistemas de
A G
MF-MAF
MF-MAF
ARQUITECTURA FÍSICA (VII)
LA ARQUITECTURA TMN:
DEBERÁ PROPORCIONAR UN ALTO GRADO DE FLEXIBILIDAD PARA PERMITIR:
•DISTRIBUCIÒN FÌSICA DE LOS NE
•NÚMERO DE NE
•VOLÚMEN DE COMUNICACIÒN
•GRADO DE CENTRALIZACIÒN DEL PERSONAL
•DIFERENTES PRÀCTICAS ADMINISTRATIVAS
DEBERÀ DISPONER DE DISPONIBILIDAD/FIABILIDAD PARA EVITAR:
•EL BLOQUEO O DILACIÒN DE LOS MENSAJES DE GESTIÒN DEBERÀ OPERAR:
•POR REDUNDANCIA DE OS , DE NE, o de ACCESO FÌSICO A LA DCN
ARQUITECTURA FÍSICA (VIII)
LOS SISTEMAS DE OPERACIONES (OS):
LOS SISTEMAS DE OPERACIONES (OS) PUEDEN CLASIFICARSE EN:
•COMERCIAL, DE SERVICIO, DE RED, DE FUNCIONES BÀSICAS.
LA CONFIGURACIÒN FÌSICA DE LOS OS DEBERÀ PERMITIR ALTERNATIVAMENTE CENTRALIZACIÒN Y DISTRIBUCIÒN DE FUNCIONES Y DE DATOS INCLUYENDO:
•SOPORTE DE PROGRAMS DE APLICACIÒN
•FUNCIONES DE BASEE DE DATOS
•SOPORTE DE TERMINAL DE USUARIO
•PROGRAMAS DE ANÀLISIS
•FORMATEO Y SEÑALIZACIÒN DE DATOS
LA ELECCIÒN DE UNA ARQUITECTURA DE OS DEPENDE DE:
LAS COMUNICACIONES ENTRE LOS SISTEMAS DISTRIBUÌDOS
EL TAMAÑO DE LA RED, LA FUNCIONALIDAD REQUERIDA, LA FIABILIDAD
LA CATEGORIZACIÒN DE LOS ATRIBUTOS DE PROTOCOLOS DE TMN
ARQUITECTURA FÍSICA (IX)
LA RED DE COMUNICACIÓN DE DATOS (DCF):
DESTINADA A UN TMN DEBERÁ:
•AJUSTARSE AL MODELO DE REFERENCIA OSI
•PROPORCIONAR PLENA CONECTIVIDAD (CONEXIÓN FÍSICA A TODOS LOS DEMÁS)
•UTILIZAR UN TIPO DE INTERFAZ Q NORMALIZADO, F o X PARA SER CONSIDERADO
DENTRO DE UN TMN
ARQUITECTURA FÍSICA (X)
LA RED DE COMUNICACIÒN DE MENSAJES (MCF):
CONSTARÀ DE UNO O MÀS DE LOS SIGUIENTES PROCESOS:
•
