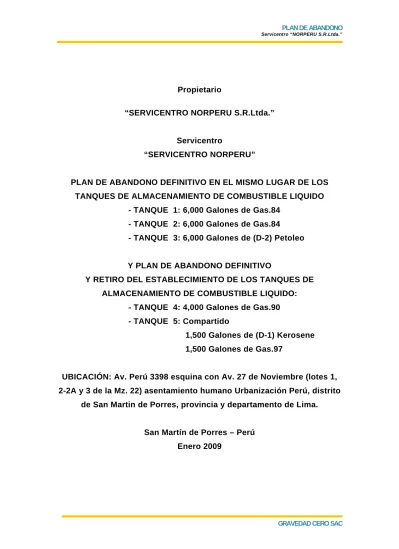

GRAVEDAD CERO SAC
Propietario
“SERVICENTRO NORPERU S.R.Ltda.”
Servicentro
“SERVICENTRO NORPERU”
PLAN DE ABANDONO DEFINITIVO EN EL MISMO LUGAR DE LOS TANQUES DE ALMACENAMIENTO DE COMBUSTIBLE LIQUIDO
- TANQUE 1: 6,000 Galones de Gas.84 - TANQUE 2: 6,000 Galones de Gas.84
- TANQUE 3: 6,000 Galones de (D-2) Petoleo
Y PLAN DE ABANDONO DEFINITIVO
Y RETIRO DEL ESTABLECIMIENTO DE LOS TANQUES DE ALMACENAMIENTO DE COMBUSTIBLE LIQUIDO:
- TANQUE 4: 4,000 Galones de Gas.90 - TANQUE 5: Compartido
1,500 Galones de (D-1) Kerosene 1,500 Galones de Gas.97
UBICACIÓN: Av. Perú 3398 esquina con Av. 27 de Noviembre (lotes 1, 2-2A y 3 de la Mz. 22) asentamiento humano Urbanización Perú, distrito
de San Martin de Porres, provincia y departamento de Lima.
San Martín de Porres – Perú Enero 2009
GRAVEDAD CERO SAC 1. ÍNDICE
2. INTRODUCCIÓN.
3. MARCO LEGAL 4. OBJETIVO
5. DESCRIPCIÓN DE LA ESTACIÓN DE SERVICIOS 5.1 MAGNITUD
5.1.1 PATIO DE MANIOBRAS, CIRCULACIÓN 5.1.2 DESPACHO DE COMBUSTIBLES
5.1.3 SISTEMA DE ALMACENAMIENTO Y DISTRIBUCIÓN DE COMBUSTIBLES.
5.1.4 SISTEMA DE TUBERÍAS.
5.1.5 VARIOS
5.1.6 INSTALACIONES ELÉCTRICAS
5.1.7 SISTEMAS Y EQUIPOS DE SEGURIDAD 5.1.8 CONTROL AMBIENTAL
6 PLAN DE ABANDONO 6.1 CRITERIOS
6.2 REQUERIMIENTOS 6.3 PLANEAMIENTO
6.4 PROCEDIMIENTO DE EJECUCION EN EL PLAN DE ABANDONO
6.4.1 METRADO DE EXCAVACIONES PARA EL RETIRO DE LÍNEAS SERVICIOS DE COMBUSTIBLES.
6.4.2 TANQUES.
6.4.3 TUBERÍAS
6.4.4 LIMPIEZA Y REACONDICIONAMIENTO DE ÁREAS AFECTADAS
6.4.5 CUANTIFICACIÓN Y TRASLADO DE RESIDUOS SÓLIDOS 6.5 COSTO DE LA EJECUCION DEL PLAN DE ABANDONO
6.6 DESMONTE
6.7 IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES 6.8 CRONOGRAMA DEL PLANDE ABANDONO
7 CONCLUSIONES Y RECOMENDACIONES 8 BIBLIOGRAFÍA
GRAVEDAD CERO SAC
2. INTRODUCCIÓN
El presente estudio se refiere al Plan de Abandono y retiro total de dos tanques soterrados un tanque de gasolina de 90 oct – 4,000 gls., un tanque compartido de gasolina 97 oct.‐1,500 gls. y D1‐1,500 gls.) y abandono parcial (dejándolos en el lugar) de tres tanques soterrados (dos tanques de gasolina de 84 oct.‐6,000 gls.
cada uno y un tanque de D2‐ 6,000 gls.), del Servicentro "NORPERU” con registro de Dirección General de Hidrocarburos N° 0057‐EESS‐15‐2001, como establecimiento de Venta de Combustibles Líquidos de propiedad de la empresa SERVICENTRO NORPERU S.R.Ltda.
El servicentro está ubicado en la Av. Perú 3398 esquina con Av. 27 de Noviembre asentamiento humano Urbanización Perú, distrito de San Martin de Porres, provincia y departamento de Lima.
FINALIDAD
La finalidad del presente estudio es:
Regularizar el proceso de abandonamiento y retiro de los tanques de G‐90 (4,000 Gls.), y el tanque compartido de G‐97 (1,500 GLs.) con D‐1 (1,500 Gls.) del establecimiento.
Regularizar el proceso de abandonamiento parcial (abandono en el lugar) de dos tanques de G‐84 (de 6,000 Gls. cada uno), y de D‐2 (6,000 GLs.) del establecimiento.
Este proceso se realizará en concordancia al Art. 56° del D.S. N° 046‐93‐RM‐
Reglamento para la Protección Ambiental en las Actividades de Hidrocarburos y al Art. 52° del D.S. Nº 030‐98‐EM‐ Reglamento para la comercialización de Hidrocarburos ‐ Art. 20° del D.S. Nº 052‐93‐EM‐ Reglamento de Seguridad para el almacenamiento de Hidrocarburos – Art. 32° del D.S. N° 254‐93‐3M Reglamento de Seguridad para venta al público de combustibles.
ANTECEDENTES
Cuando se realizaron los estudios para modificar las instalaciones del servicentro
“NORPERU” para la instalación del sistema de GNV, se consideró realizar la demolición total de la estación de servicios actual, recomendando el abandono definitivo y retiro de dos tanques de almacenamiento de combustible líquido: uno de gasolina de 90 oct. (4,000 Gls) y el segundo tanque compartido de 97 (1,500 Gls) y D‐1 (1,500 Gls). Así mismo, se recomendó el abandono definitivo en el mismo lugar del establecimiento, de otros tres tanques de almacenamiento de combustible líquido: dos de gasolina de 84 oct. (6,000 Gls cada uno) y el tercer tanque de D‐2 (6,000 Gls), ya que no se comercializará mas dichos combustibles a partir de la ejecución de la obra del GNV.
GRAVEDAD CERO SAC
El abandono total y parcial y retiro de los tanques materia del presente Plan de Abandono, también implicará el retiro de la totalidad (04) de sus dispensadores, tubería de alimentación a esta, demolición de la isla y sus accesorios correspondientes; debido a que se remplazarán por futuras islas con dispensador y accesorios para el expendio de GNV.
SITUACIÓN ACTUAL
Actualmente el establecimiento expende D‐2; D‐1; G‐97; G‐90; kerosene y G‐84 en las islas provistas de dispensadores multiproducto.
El establecimiento tiene instalados cinco (05) tanques con una capacidad total de almacenamiento de 25,000 galones de acuerdo como se indica en el Registro de la DGH, han sido enterrados en una fosa rellena con arena limpia y tienen una loza de concreto en la parte superior, que forma parte del patio de maniobras por donde circulan los vehículos.
En el siguiente cuadro se indica la capacidad individual de los dos tanques y productos que contienen y los tanques proyectados a abandonar.
CUADRO DE TANQUES DE ALMACENAMIENTO (Inicialmente) N°
Tanque Compartimientos Producto Capacidad (gln.) Observaciones
1 1 Gasolina 84
Octanos 6,000 Por abandonar
en el lugar.
2 1 Gasolina 84
Octanos 6,000 Por abandonar
en el lugar.
3 1 Diesel 2
Petroleo 6,000 Por abandonar en el lugar.
4 1 Gasolina 90
Octanos 4,000 Por abandonar y retiro del lugar Gasolina 97
Octanos 1,500
5 2
Diesel 1
Kerosene 1,500
Por abandonar y retiro del lugar
TOTAL 25,000 GLNS
En la actualidad los cinco tanques para los cuales se está elaborando el Plan Abandono, se encuentran instalados y soterrados en las instalaciones del Servicentro "NORPERU S.R.Ltda." ubicado en la en la Av. Perú 3398 esquina con Av.
27 de Noviembre asentamiento humano Urbanización Perú, distrito de San Martin de Porres, provincia y departamento de Lima.
GRAVEDAD CERO SAC
La napa freática que viene a ser el acuífero más cercano a la superficie del suelo en esta zona se encuentra a 20 metros de profundidad, información obtenida por las perforaciones hechas por la Empresa SEDAPAL y correlacionada por los perfiles estratigráficos del litoral.
El destino final de los tanques consistirá en tomar acciones al término de su operatividad, y traslado a un lugar que brinde todas las medidas de seguridad para el secado y desgasificación a cargo de una empresa especializada.
3. MARCO LEGAL
Constitución Política del Perú – 1993. Establece en el Capítulo II, del artículo 67°
lo siguiente: “El estado determina la política nacional del ambiente. Promueve el uso sostenible de sus recursos naturales”. Y en el artículo 68° lo siguiente: “El estado está obligado a promover la conservación de la diversidad biológica y de las áreas naturales protegidas”.
Ley N° 26734 ‐ Ley del Organismo Supervisor de Inversión en Energía – OSINERG.
D.S. N° 046‐93‐FM y su Modificatoria D.S. N° 09‐95‐EM Reglamento para Protección Ambiental en las Actividades de Hidrocarburos (Artículo 56).
D.S. N° 052–93–EM (20–11–93). Reglamento de Seguridad para el Almacenamiento de Hidrocarburos y su modificatoria D. S. N° 036–2003–EM.
(Artículo 118 al 120).
D.S. N° 030‐98‐EM Reglamento para la Comercialización de Combustibles Líquidos y Otros Productos Derivados de los Hidrocarburos (Articulo 52).
D.S. N° 054–93–EM (20–11–93). Reglamento de Seguridad para el Establecimiento de Venta al Público de Combustibles Derivados de Hidrocarburos (Articulo 32°).
Guía para el Retiro de Servicios y el Reacondicionamiento de Tierra de Superficies, Instalaciones de Producción y Refinamiento de Petróleo del Comité ARIEL
Ley N° 28611 ‐ Ley General del Ambiente
D.L. N° 17752 (24–07–69). Ley General de Aguas. Modificada en ciertos artículos en 1983 donde se fijan parámetros de calidad de agua. Las aguas, sin excepción alguna, son de propiedad del Estado, y su dominio es inalienable e imprescriptible. No hay propiedad privada de las aguas ni derechos adquiridos sobre ellas. El uso justificado y racional del agua, sólo puede ser otorgado en armonía con el interés social y el desarrollo del país.
Ley N° 27314 (21–07–2000). Ley General de Residuos Sólidos.
R.D. N° 030–96–EM (07–11–96). Que aprueba los niveles máximos permisibles para efluentes líquidos producto de las actividades de explotación y comercialización de hidrocarburos líquidos y sus productos derivados.
Ley N° 23853. Ley Orgánica de Municipios. Que en su artículo 66° especifica que es obligación de las Municipalidades, recoger los desechos industriales,
GRAVEDAD CERO SAC
comerciales y domésticos, para luego trasladarlos al relleno sanitario correspondiente.
D.S. 015‐2006‐DGAAE‐MINEM, Reglamento para la Protección Ambiental en las Actividades de Hidrocarburos. Establece las normas y disposiciones a nivel nacional para el desarrollo de las actividades de exploración, explotación, transformación, transporte, comercialización, almacenamiento y conexas en el aprovechamiento de los recursos hidrocarburíferos en condiciones que éstas no originen un impacto ambiental y/o social negativo para las poblaciones y ecosistemas que sobrepase los límites que se establezcan en el presente Reglamento, bajo el concepto de desarrollo sostenible.
D.S.01–94–EM, Reglamento para la Comercialización de Gas Licuado de Petróleo- comprende las actividades de Comercialización de Gas Licuado de Petróleo (GLP) en sus fases de producción, comercio exterior, almacenamiento, envasado, transporte y venta al público.
D.S.041‐99‐EM (Y sus modificatorias), Reglamento de Transporte de Hidrocarburos por Ductos‐ Las disposiciones del presente Reglamento norman lo referente a la actividad del Transporte de Hidrocarburos por ductos, incluyendo los procedimientos para otorgar Concesiones, para fijar las Tarifas, normas de seguridad, normas sobre protección del Ambiente, disposiciones sobre la autoridad competente de regulación, así como normas vinculadas a la fiscalización.
D.S. 032‐2004‐EM; Reglamento de las Actividades de Exploración y Explotación de hidrocarburos.
4. OBJETIVO
El presente estudio tiene los siguientes objetivos que se ejecutarán de acuerdo a normativas vigentes.
Proponer un Plan de Abandono parcial (en el mismo establecimiento) de las instalaciones de los siguientes 3 Tanques:
Tanque 1 con capacidad de 6,000 Gls, de Gas‐84, Tanque 2 con capacidad de 6,000 Gls, de Gas‐84, Tanque 3 con capacidad de 6,000 Gls, de Diesel 2.
Proponer un Plan de Abandono y retiro de sus instalaciones de los siguientes 2 Tanques:
Tanque 4 con capacidad de 4,000 Gls, de Gas‐90,
Tanque 5 con capacidad de (COMPARTIDO), Gas‐97 (1,500 Gls.) y kerosene (1,500 Gls.).
Establecer Lineamientos y Requerimientos de Abandono.
Elaboración de un Programa de Abandono.
GRAVEDAD CERO SAC
5. DESCRIPCIÓN DEL SERVICENTRO (INICIALMENTE)
5.1. MAGNITUD
El servicentro “NORPERU S.R.Ltda.” cuenta con las siguientes instalaciones en sus dos (02) niveles:
Primer Piso
- Local comercial.
- Servicios Higiénicos para uso público y personal.
- Almacén pequeño.
- Tres (03) islas multiproducto.
- Un dispensador de kerosene.
- Almacenamiento para combustibles líquidos.
- Descarga de Combustibles líquidos.
- Tuberías de Venteo de Combustibles uno por producto, interconectados al sistema de recuperación de vapores en el caso de las gasolinas
- Servicios higiénicos del personal.
2do. Piso
- Oficina y servicios higiénicos.
3do. Piso - Depósito.
- Tanque de agua.
- Caseta de vigilancia.
5.1.1. Patio de Maniobras, Circulación
Un ingreso por la Av. Perú, un ingreso y una salida por la Av. 27 de Noviembre y una salida por la calle Junín, permitiendo un desplazamiento vehicular fluido, para automóviles, camionetas, etc., para el abastecimiento de combustibles, como para el resto de los servicios.
5.1.2. Despacho de Combustibles (Inicialmente)
El servicentro cuenta actualmente con tres (03) islas con dispensadores multiproducto y un (01) dispensador de kerosene ubicado en los límites de la estación.
Las islas son autónomas, dándole todos los servicios que el cliente pueda requerir, evitando así desplazamientos internos innecesarios.
Cada dispensador cuenta con válvulas de corte rápido en caso de emergencia en las mangueras como en la tubería de impulsión, todos están conectados a tierra.
GRAVEDAD CERO SAC
N° DISPENSADORES TIPO PRODUCTOS
1 Multiproducto 90,84,D2
2 Multiproducto 90,84,97
3 Multiproducto 90,84,D2
4 Kerosene D1
5.1.3. Sistema de Almacenamiento y Distribución de Combustibles.
La instalación está compuesta por sistemas de máxima protección, tanques de pared simple con planchas de acero de 3/16”, soterrados dentro de la fosa de 4 metros de profundidad y pozos detectores de fugas, cañerías de circulación de combustibles de acero cédula 40.
Nº TANQUE Nº
COMPARTIM. PRODUCTOS CAPACIDAD (GLS)
1 1 Gasolina 84 6,000
2 1 Gasolina 84 6,000
3 1 Gasolina D‐2 6,000
4 1 Gasolina 90 4,000
Gasolina 97 1,500
5 2
Kerosene 1,500
TOTAL 25,000 glns
Los tanques han sido construidos con acero al carbono de acuerdo a normas NFPA 30 y NFPA30A, la norma API 1615, así como la mano de obra.
La distribución y ubicación de los tanques dentro del emplazamiento describen en el plano de distribución (ESTADO ACTUAL)
Los tanques han sido anclados previa protección con capas de pintura asfáltica, con instalaciones de ventilación, válvulas de sobre llenado de recuperación de vapores.
5.1.4. Sistema de Tuberías
El sistema instalado cuenta con bocas de descarga a distancia, válvulas sobrellenado, recuperación de vapor y tuberías de ventilación (venteo) de válvulas presión/vacío.
Las cañerías son de acero y tienen una pendiente de 1.5% como mínimo hacia la boca del tanque.
GRAVEDAD CERO SAC
Las cañerías rígidas de descarga de combustibles y venteo, son de acero galvanizados sch 40 roscada.
5.1.5. Varios
Conjunto de agua potable y desagüe (cloacales e industriales), trampa de grasas.
La circulación dentro del área del establecimiento está señalizada completándose con carteles luminosos ubicados estratégicamente en el servicentro.
Los accesos poseen postes de iluminación que se complementan con la señal pintada en los pavimentos
5.1.6. Instalaciones Eléctricas
La energía eléctrica es proporcionada por el concesionario de servicio público de electricidad, mediante un suministro trifásico, en 220 v, 60 hz.
Las instalaciones tienen los siguientes tableros principales:
- Tablero TEN, que recibe al cable alimentador del concesionario de electricidad.
- Tablero TG (Tablero General)
- Tablero TDD (Tablero de Dispensadores) - Tablero TA (Tablero de Alumbrado) - Tablero TT (Tablero de Transferencia)
- La red de instalaciones eléctricas ha sido empotrada en tubería de PVC tipo SAP.
5.1.7. Sistemas y Equipos de Seguridad
- Presencia permanente de un Jefe de Playa entrenado en operaciones y procedimientos de seguridad de acuerdo a las Normas Técnicas Ambientales.
- La boca de descarga a los tanques de almacenamiento de combustible de líquidos cuentan con conexiones de ajuste hermético modo OPW (macho y hembra).
- Los camiones cisternas descargan en la zona asignada sin interferencia del tránsito ni el normal funcionamiento del servicentro.
- Provisión de extintores de 12 kg. tipo ABC en lugar visible y de fácil acceso.
- Instalación de interruptor general de corte de energía eléctrica en zona al exterior y de fácil acceso.
- Reflectores exteriores de iluminación defuera hacia adentro de vapor de sodio a prueba de explosión.
- Los dispensadores cuentan con válvulas de seguridad de corte rápido al pie de la isla que cierran el paso al combustible ante impacto e incendio.
GRAVEDAD CERO SAC
- Las bombas sumergibles cuentan con detectores de filtraciones en la red de suministro.
- Todas las islas cuentan con defensas de tubos de fierro empotrado.
- Todos los aspectos de diseño y construcción están en conformidad con el Reglamento de Seguridad para la Estación de Servicios según D.S. N° 054‐
93‐EM.
5.1.8. Control Ambiental
Las medidas adoptadas para el Control Ambiental del servicentro “NORPERU S.R.Ltda.” tienen lo siguiente:
- Elemento suelo. El impacto sería mínimo por ser un área pavimentada, la que será lavada y limpiada para proporcionar protección para la salud y el medio ambiente a largo plazo. De darse el caso de que una parte del suelo esté contaminado, deberá removerse el material contaminado para ser reemplazado por material limpio.
- Elemento hídrico. Las aguas subterráneas no se verán afectadas y/o contaminadas por encontrarse las zonas donde se ubica el tanque y las tuberías debidamente impermeabilizadas.
- Elemento aire. No habrá disminución en la calidad de aire
- Salud: Como a consecuencia del lavado interno del tanque, podrían producirse afecciones respiratorias y enfermedades a la piel, en caso de que el personal a cargo de la limpieza no tuvieran los elementos y equipos necesarios de seguridad para desarrollar dicha actividad. Por lo tanto se recomienda de que para dicha operación el personal debe contar con todos los elementos y equipos de seguridad como balón de oxígeno, mascarilla, guantes y ropa apropiada.
- Para la minimización de los ruidos especialmente en las zonas de las compresoras, se tiene una construcción especial.
- Los residuos sólidos industriales peligrosos y no peligrosos provenientes de la limpieza del tanque son entregados a una EPS –RS para su disposición final.
- Los residuos metal mecánicos serán entregados para su comercialización a una EPC‐RS.
- Los residuos líquidos industriales, producto del lavado del tanque serán entregados a una empresa especializada y autorizada por DIGESA para su disposición final.
- El volumen estimado de efluentes líquidos industriales será aprox. De 500 glns y el volúmen de residuos sólidos peligrosos y no peligrosos será aproximadamente de 20 kg.
- Para el lavado interno del tanque, el personal encargado de dicha operación utilizará todos y equipos de seguridad (balón de oxígeno, mascarillas, guantes, ropa apropiada, etc.) para prevenir cualquier emergencia que atente contra su salud.
GRAVEDAD CERO SAC
6. PLAN DE ABANDONO
6.1 CRITERIOS
Para el Plan de Abandono se han delineado las medidas que se adoptaran para dar por terminada las operaciones de los tanques a eliminar del servicentro
"NORPERU S.R.Ltda.". Este Plan incluyó lo siguiente:
a) El abandono definitivo y retiro de los tanques de G‐90 y el compartido (G‐97 y D‐1), consistirá en tomar acciones al término de su operatividad y traslado a un lugar que brinde todas las medidas de seguridad para el secado y desgasificación a cargo de una empresa especializada y también del retiro de desechos del desmonte propios de excavación al relleno sanitario municipal del distrito.
b) El abandono definitivo en el mismo lugar de los dos tanques de G‐84 y el de D‐
2, consistirá en tomar acciones al término de su operatividad y rellenarlos de arena limpia, brindando todas las medidas de seguridad para el secado y desgasificación a cargo de una empresa especializada y también del retiro de desechos del desmonte propios de excavación al relleno sanitario municipal del distrito.
c) El reacondicionamiento del área perturbada, consistirá en el trabajo necesario para volver a la superficie de la tierra (conforme al proyecto de GNV), de modo que su condición no afecte al medio ambiente; esta labor comprenderá excavaciones, rellenos reemplazo de suelo y enmienda de la calidad de suelo desde el punto de vista del contenido orgánico, fertilidad y salinidad.
d) El planteamiento del proceso de abandono definitivo y retiro de los tanques, así como el proceso de abandono definitivo en el mismo lugar de los tanques, y el reacondicionamiento será fundamentalmente la evaluación de alternativas, el tiempo necesario para la ejecución de los trabajos, los requerimientos de recursos humanos de materiales. Además se debe considerar el uso futuro del área.
e) Las medidas señaladas en el presente Plan de Abandono, proporcionará la protección para la salud humana y el medio ambiente a largo plazo.
f) Lo importante en el Plan de Abandono, es que se indique de manera general los pasos que se darán cuando llegue el momento final de las actividades del Servicentro “NORPERU S.R.Ltda.”.
6.2 REQUERIMIENTOS
Los requisitos mínimos para el programa de abandono de las instalaciones de los tanques de G‐84, G‐84, D‐2, G‐90, y G‐97 + kerosene, son las siguientes:
GRAVEDAD CERO SAC
1. Comunicar a las autoridades de la DGAAE, respecto al abandono de los tanques de de G‐84, G‐84, D‐2, G‐90, y G‐97 + kerosene, y presentar el informe final de abandono ejecutado, para posteriormente ser retirados del Registro de Establecimientos de Ventas de Combustibles Líquidos en la DGH.
2. Desarrollo de un Plan de retiro de los tanques G‐90, D‐1.
3. Desarrollo de un plan de abandono de los tanques de G‐84, G‐84 y D‐2.
4. Trasladar, almacenar y/o proteger los tanques en un lugar apropiado y seguro.
5. Traslado, corrección o aislamiento seguro y/o tratamiento de materiales contaminados con productos tóxicos.
6. Limpieza del sitio que garantice protección ambiental y seguridad a plazo.
6.3 PLANEAMIENTO
a) Retiro de los Tanques
En el caso de los tanques de G‐90 y el compartido (G‐97 y D‐1) se retirarán, las tuberías de descarga, de succión y alimentación a los dispensadores y los tanques de almacenamiento.
Los materiales y equipos que serán retirados son:
- Surtidores de kerosene y de combustible líquido.
- Tubería de conexión a bomba sumergible.
- Bomba.
- Varilla de medición.
- Tapas herméticas.
En el caso de los dos tanques de G‐84 y el de D‐2, los tanques no se retirarán, quedará in‐situ y se rellanará con arena inerte
Además del tanque quedarán enterradas las tuberías de descarga y de succión y alimentación al dispensador.
Los materiales y equipos que serán retirados son:
- Surtidor de kerosene
- Tubería de conexión a bomba sumergible.
- Bomba
- Varilla de medición - Tapas herméticas
b) Preliminares
Antes de iniciar la limpieza de los cuatro tanques ya vacíos, deberá efectuarse las desconexiones que se indican:
- Corte de la corriente eléctrica a la bomba sumergible.
- Desconexión de la tubería de impulsión de la bomba.
GRAVEDAD CERO SAC
- Retiro de la bomba.
- Desconexión de los tanques de las tubería de: descarga, venteo y recuperación de vapores.
- Taponamiento de las tuberías desconectadas.
c) Restauración del lugar
El Plan de restauración analiza y considera las condiciones originales del ecosistema, planificación de acuerdo al destino final del área ocupada por los tanques.
Para la restauración se tomará en cuenta:
‐ Descontaminación del suelo afectado.
‐ Limpieza y arreglo de la superficie del pavimento.
‐ Adecuación al nuevo uso del terreno y/o pavimento conforma al proyecto de GNV a desarrollarse.
d) Propuesta para Uso Futuro del Área Abandonada
El área que actualmente ocupan los tanques, está destinada al patio de maniobras y lugar donde en un futuro continuará siendo patio de maniobra de las instalaciones del sistema de expendio de GNV. El pavimento sobre el cual se ubican los tanques de G‐84, G‐84, D‐2, G‐90, y G‐97 + kerosene está construido con las debidas especificaciones de diseño y construcción tal como se indica en los planos.
e) Disposición final de los tanques y accesorios a retirar
El transporte de estas se efectuará teniendo en cuenta los aspectos señalados en la Ley N° 27314 (21–07–2000). Ley General de Residuos Sólidos y los requerimientos de la empresa dueña del proyecto.
Los productos de la demolición y excavación, y las basuras de tipo doméstico e industrial serán manejados por una EPS – RS, serán derivados a de acuerdo a lo establecido en la Ley N° 27314 (21–07–2000). Ley General de Residuos Sólidos a los diferentes Rellenos Sanitarios.
Este proyecto cumple con las normas establecidas en el Reglamento para la Protección Ambiental en las Actividades de Hidrocarburos, Título XI, de la Terminación de la Actividad, documento publicado mediante el D.S. 015‐2006‐EM;
donde el representante del Servicentro “NORPERU S.R.Ltda.” comunicará y presentara a la DGAAE el Plan de Abandono de la Estación de Servicios, coherente con las acciones de abandono descritas en los instrumentos de Gestión Ambiental;
dicho Plan cuenta con acciones de descontaminación, restauración, retiro de instalaciones, entre otros; todo esto denotado en el Plan de abandono Parcial y Total.
El representante legal del Servicentro “NORPERU S.R.Ltda.”, se COMPROMETE a realizar el manejo, control, tratamiento y disposición final de los residuos
GRAVEDAD CERO SAC
peligrosos y no peligrosos de acuerdo al D.S. N° 057‐2004‐PCM – Reglamento de la Ley General de Residuos Sólidos, Ley N° 27314.
Los tanques al haberse limpiado y desgasificados, serán seccionados en un área no poblada y/o desértica para posteriormente enviarlos a una fundidora y reciclarlo por secciones.
6.4 PROCEDIMIENTO DE EJECUCIÓN EN EL PLAN DE ABANDONO
Se enfoca el Plan de Abandono, asegurando el uso futuro del área sin restricciones eliminando los problemas que pudiesen suscitarse en el medio ambiente y la salud.
Los procedimientos se seguirán acorde con el Reglamento Nacional de Edificaciones (RNE), Normas ambientales y de Seguridad proporcionando mejores condiciones de trabajo para todo el personal que labora en el servicentro.
6.4.1. Excavaciones para el Retiro de Líneas de Servicios de Combustibles.
En caso de detectarse contaminación del suelo por fuga de combustible en los tanques o líneas se realizará excavaciones para efectuar una limpieza del suelo contaminado.
6.4.2. Tanques
Tres de los cinco tanques serán abandonados definitivamente en el mismo lugar y los otros dos tanques serán abandonados definitivamente y retirados físicamente del establecimiento, en ambos casos utilizándose adecuados procedimientos de seguridad a la operación y será realizado por una empresa especializada de acuerdo a los siguientes procedimientos:
Serán drenados, purgados y desgasificados e inspeccionados por determinar fugas o pérdidas de producto.
Se realizará el lavado de los tanques, con agua y luego succionados y recuperados todos los líquidos. Se efectuará el secado de los tanques.
Los residuos líquidos serán recolectados y enviados a la red de desagüe previo paso por la trampa de grasas para procesamiento o tratamiento.
Se realizarán prueba de explosividad.
Se rellenarán con material sólido inerte ‐ en este caso se usa arena fina y además se restaurará la zona con pavimento rígido, o material conforme se indican en los planos del proyecto a ejecutarse de GNV.
6.4.3. Tuberías
a) Las tuberías serán drenadas y purgadas antes de ser desconectadas.
b) Se desplazará con agua y detergente los hidrocarburos que hallan quedado retenidos dentro de la tubería asociada y recuperando estos finidos en tanques evitando en lo posible hacerlos en tinas o pozas.
GRAVEDAD CERO SAC
c) En caso de que la tubería tuviera fuga y haya contaminado el área circundante esta contaminación será eliminada durante el retiro de la instalación.
d) Antes de realizar el desconectado de la tubería se procederá a realizar pruebas de explosividad e inicio del trabajo cuando el explosímetro marque cero (o)
e) Se desconectará totalmente la tubería de transferencia y recepción.
6.4.4. Limpieza y reacondicionamiento de áreas afectadas
El reacondicionamiento consistirá en todo el trabajo que se requerirá para devolver a la superficie pavimentada o suelo a:
* Su condición natural original o
* Su uso futuro deseado
De acuerdo a lo observado en el establecimiento, el área será destinada para formar parte del patio de maniobras de las instalaciones para la comercialización de GNV, labor que realizará como reacondicionamiento para la nivelación y/o pavimentado del área afectada.
El área pavimentada existente será limpiada y lavada para proporcionar protección para la salud humana y el medio ambiente a largo plazo.
El uso de la playa de maniobras quedará tal y como lo indica el proyecto de GNV, siendo el espacio que dejarán libre los tanques en cuestión se rellenará con arena de río.
6.4.5. Cuantificación y traslado de residuos sólidos
• Se recuperará y trasladará al relleno sanitario municipal ± 20 Kg de basura doméstica.
• Se recuperará y trasladará ± 20 kg de residuos industriales contaminados (waipe, arena contaminada con hidrocarburos).
• El manejo, control, tratamiento y disposición final de los residuos sólidos peligrosos y no peligrosos se efectuará de acuerdo con lo establecido en el Reglamento de la Ley N° 27314, Ley General de Residuos Sólidos y su Reglamento.
• Se recuperará aproximadamente 500 glns de residuos líquidos industriales, los que serán recolectados en cilindros especiales y con tapa, y entregados a una empresa especializada para su disposición final.
6.5 COSTO DE LA EJECUCION DEL PLAN DE ABANDONO
El costo aproximado estimado para la ejecución del presente plan de abandono es de S/ 15,000.00.
6.6 DESMONTE
El desmonte que se generaría al retirar los tanques se estima que su estado es limpio (arena y tierra) pudiendo llegar a formarse 70.00 m3, el cual se
GRAVEDAD CERO SAC
trasladará en volquetes en los cuales el material estará protegido con una malla para contenerlo, este material será trasladado a un relleno sanitario autorizado por la municipalidad de San Martín de Porres.
En caso de encontrar desmonte, tierra y arena contaminada con hidrocarburos, se contratará a una empresa prestadora de servicios de residuos sólidos (EPS‐RS) para su traslado a un relleno de seguridad autorizado por Digesa para su disposición Final.
El transporte de estos, se efectuará teniendo en cuenta los aspectos señalados en la Ley N° 27314 (21–07–2000). Ley General de Residuos Sólidos y los requerimientos de la empresa dueña del proyecto
Los productos de la demolición y excavación, y las basuras de tipo doméstico e industrial serán manejados por una EPS – RS, serán derivados a de acuerdo a lo establecido en la Ley N° 27314 (21–07–2000). Ley General de Residuos Sólidos a los diferentes Rellenos Sanitarios.
6.7 IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES
No se generarán impactos ambientales conforme a los procedimientos que se seguirán para la limpieza, y eliminación de los tanques dentro de la estación. Los tanques luego serán dispuestos conforme a lo indicado en el punto 6.3 ítem e).
6.8 CRONOGRAMA DEL PLAN DE ABANDONO
En el siguiente cuadro se resume las principales labores a realizar durante un Programa de Abandono de los Tanques de G‐84, D‐2, G‐90, y G‐97 + kerosene.
GRAVEDAD CERO SAC
CRONOGRAMA DEL PLAN DE ABANDONO
Tiempo (días) Total
días Descripción
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Abandono definitivo y retiro Drenaje, purgado, desgasificado y relleno de los tanques.
15
Abandono definitivo en el mismo lugar
Drenaje, purgado, desgasificado y traslado de los tanques.
21
La pavimentación del área afectada, recolección y traslado de residuos sólidos, recolección y traslado de desmonte, residuos domésticos y contaminados.
65
GRAVEDAD CERO SAC
7. CONCLUSIONES Y RECOMENDACIONES
a) Se efectuará el Plan de Abandono considerando que el uso futuro del área abandonada, será destinado para el patio de maniobras del “ESTABLECIMIENTO DE VENTA AL PUBLICO DE GNV ENERGIGAS‐NORPERU”, debiendo reponerse el área afectada junto con la construcción del mencionado establecimiento.
b) El Plan de abandono considera retirar los tanques previa limpieza y tratamiento utilizándose adecuados procedimientos de seguridad a este proceso y evitar la contaminación ambiental y será efectuado por una Cía. especializado teniendo en cuenta los procedimientos establecidos en el D.S. N° 052‐93‐HV Título IV Capítulo X Términos de la Actividad ‐ Reglamento de Seguridad para el Almacenamiento de Hidrocarburos.
c) El Plan de abandono considera el abandono definitivo en el mismo lugar de los tanques previa limpieza y tratamiento utilizándose adecuados procedimientos de seguridad a este proceso y evitar la contaminación ambiental y será efectuado por una Cía. especializado teniendo en cuenta los procedimientos establecidos en el D.S. N° 052‐93‐HV Título IV Capítulo X Términos de la Actividad ‐ Reglamento de Seguridad para el Almacenamiento de Hidrocarburos.
d) El plazo de ejecución del cronograma del Plan de Abandono (de los tanques de combustible líquido) será de: aproximadamente 15 días.
e) Se cumplirá con todos los requisitos mínimos para el retiro y abandono en el mismo lugar, de los tanques. Se tendrá en cuenta el traslado o aislamiento seguro y el tratamiento de materiales contaminados; asimismo, se efectuará la limpieza del lugar a nivel que proporcione protección ambiental a largo plazo y que será seguro para el uso futuro al que se ha destinado.
f) Los residuos sólidos domésticos serán trasladados al relleno sanitario municipal para su disposición final.
g) Los residuos sólidos contaminados serán trasladados por una empresa autorizada para su disposición final.
h) Los residuos líquidos serán evacuados al colector público, previo paso por la trampa de grasas.
i) El servicentro no seguirá con la atención, durante el proceso de ejecución del plan de abandono de los tanques, ya que este se traslapa con los días de ejecución de la demolición total de la estación, para luego dar paso a la construcción del nuevo ESTABLECIMIENTO DE VENTA AL PUBLICO DE GNV ENERGIGAS‐NORPERU.
GRAVEDAD CERO SAC
8. BIBLIOGRAFÍA
• Guía para Retiro de Servicio y el Reacondicionamiento de Tierra de Superficie e Instalaciones de Producción y Refinamiento del Petróleo ARPEL.
• TUPA del Ministerio de Energía y Minas ‐ Año 2000.
• TUPA del OSINERG‐Año 2002.
• Reglamento Nacional de Construcciones (RNC).
• Ley Orgánica de Hidrocarburos y Reglamentos ‐ Ministerio de Energía y Minas.
9. FOTOGRAFIAS
GRAVEDAD CERO SAC
