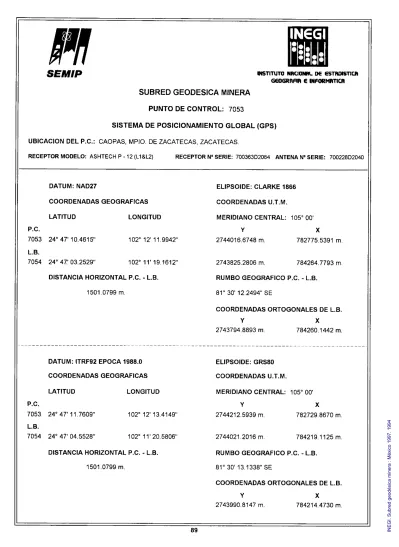

SUBRED GEODESICA MINERA PUNTO DE CONTROL: 7053 SISTEMA DE POSICIONAMIENTO GLOBAL (GPS)

(1)

SEMIP INSTITUTO NRCIONRL DE ESTFOSTICR G60GRRRR 6 INFORMRTICR SUBRED GEODESICA MINERA

PUNTO DE CONTROL: 7053

SISTEMA DE POSICIONAMIENTO GLOBAL (GPS)

UBICACION DEL P.C.: CAO PAS, MPIO. DE ZACATECAS, ZACATECAS.

RECEPTOR MODELO: ASHTECH P-12 (L1&L2) RECEPTOR N° SERIE: 700363D2084 ANTENA N° SERIE: 700228D2040

DATUM:NAD27

COORDENADAS GEOGRAFICAS LATITUD

PC.

7053 24° 47'10.4615"

L.B.

7054 24° 47' 03.2529"

LONGITUD

102° 12" 11.9942"

102° 11" 19.1612"

DISTANCIA HORIZONTAL P.C. - L.B.

1501.0799 m.

ELIPSOIDE: CLARKE 1866 COORDENADAS U.T.M.

MERIDIANO CENTRAL: 105° 00' Y X

2744016.6748 m. 782775.5391 m.

2743825.2806 m. 784264.7793 m.

RUMBO GEOGRAFICO P.C. - L.B.

81° 30' 12.2494" SE

COORDENADAS ORTOGONALES DE L.B.

Y X

2743794.8893 m. 784260.1442 m.

DATUM: ITRF92 EPOCA 1988.0 COORDENADAS GEOGRAFICAS

LATITUD P.C.

7053 24° 47'11.7609"

L.B.

7054 24° 47' 04.5528"

LONGITUD

102° 12' 13.4149"

102° 11" 20.5806"

1501.0799 m.

ELIPSOIDE: GRS80 COORDENADAS U.T.M.

2744212.5939 m. 782729.8670 m.

2744021.2016 m. 784219.1125 m.

81° 30' 13.1338" SE

2743990.8147 m. 784214.4730 m.

geodésica minera : México 1997. 1994

(2)

INEGI. Subred geodésica minera : México 1997. 1994

(3)

RUTA DE ACCESO AL PUNTO DE CONTROL

DEL LIBRAMIENTO DE CONCEPCION DELORO.ZAC., CON REFERENCIA AL RESTAURANTE RIOS, SOBRE LA CARRETERA NO. 54 QUE CONDUCE A SALTILLO COAH., AVANZAR 4.2 KM. DAR VUELTA A LA IZQUIERDA Y RECORRER 48.9 KM. (PASAR POR TERMINAL PROVIDENCIA LA BONANZA, EL NOVILLO, EL JAGÜEY) PARA LLEGAR A CEDROS. PASAR POR LOS TECOLOTES Y DESPUES CONTIN UAR 48 7 KM HASTA CAOPAS. A PARTIR DEL AUDITORIO DE ESTE LUGAR, SOBRE CAMINO DE TERRACERIA QUE LLEVA A ESTACION CAMACHO, PROSEGUIR 1.9 KM. Y TOMAR A LA DERECHA. SEGUIR POR 800 M. HASTA UN ENTRONQUE. CONTINUAR DE

FRENTE POR 500 M. DAR VUELTA A LA IZQUIERDA Y RECORRER 800 M. A LLEGAR AL PC 7053.

IlÉÉÉfe

MOJONERA DEL PUNTO DE CONTROL

(4)

RUTA DE ACCESO A LA LINEA BASE

DEL LIBRAMIENTO DE CONCEPCION DEL ORO, ZAC., CON REFERENCIA ALRESTAURAMTE RIOS, SOBRE LA CARRETERA NO. 54QUE CONDUCE A SALTILLO, COAH., AVANZAR 4.2 KM. DAR VUELTA A LA IZQUIERDA Y RECORRER 48.9 KM. (PASAR POR TERMINAL PROVIDENCIA, LA BONANZA, EL NOVILLO, EL JAGÜEY) PARA LLEGAR ACEDROS. PASAR POR LOS TECOLOTES Y CONTINUAR 48 7 KM. HASTA CAOPAS. A PARTIR DELAUDITORIO DE ESTE LUGAR, SOBRE CAMINO DE TERRACERIA QUE LLEVA A ESTACION CAMACHO PROSEGUIR t .4 KM. DAR VUELTA A LA DERECHA SOBRE CAMINO POCO TRANSITADO Y SEGUIR 800 M. PARA LLEGAR AL RANCHO LUJAN, DEJAR EL VEHICULO PARA CONTINUAR A PIE. CON RUMBO 67 NE, CAMINAR 200 M. A LA LB 7054

MOJONERA DE LA LINEA BASE 7054 Y SU TESTIGO

(5)

SEMIP INSTITUTO NACIONAL DE ESTADISTICA GCOGRRRR E INFORMATICA SUBRED GEODESICA MINERA

UBICACION DEL P.C.: EJIDO LOS CUATES DE AUSTRALIA, MPIO. DE CUATROCIENAGAS, COAHUILA

RECEPTOR MODELO: GEODESIST 4000 SST (L1&L2) RECEPTOR N° SERIE: 3052A01361-A ANTENA N° SERIE: 3028A00247

DATUM:NAD27

COORDENADAS GEOGRAFICAS

LATITUD PC.

7055 26° 24' 34.0986"

L.B.

7056 26° 23' 46.0546"

LONGITUD

102° 13' 56.2767"

102° 14' 35.6772"

2923834.4744 m. 776088.1372 m.

2922332.0357 m. 775027.5304 m.

1838.5727 m.

36° 27' 02.4507" SW

Y X

2922355.5842 m. 774995.7848 m.

LATITUD P.C.

7055 26° 24' 35.2486"

L.B.

7056 26° 23' 47.2260"

LONGITUD

102° 13' 57.7576"

102° 14' 37.1440"

MERIDIANO CENTRAL: 105° 00'

2924033.4734 m.

2922531.6441 m.

776041.2822 m.

774981.0724 m.

1838.5727 m.

36° 27' 04.8823" SW

2922554.5962 m. 774948.9124 m.

(6)

102 017130"

A tw'I '

102° 15'00" /'-I ¿O-J^r

BN

^61 / Í I i,

A

iiir

y-y r '

/-

o

ANO

\ baTortu$a

/

ft

KM

/ /v (.

^ x t-

r —T / -

uat»» ¿f AtííUaii

1' - \ Botaos H 770ooom.E

> CD PC. 7055 :-r

~YV. " - ' ^ '

ztrfcz^

Cu&res

775ooom

SUBRED GEODESICA MINERA RUTA DE ACCESO A P C. Y L.B.

CARTA TOPOGRAFICA INEGI ESCALA 1:50,000 CLAVE G13B79

DATUM HORIZONTAL: NAD 27 ELIPSOIDE: CLARKE 1866

(7)

DE LA GASOLINERIA EN SAN PEDRO DE LAS COLONIAS, RUMBO A MONCLOVA, COAH,, RECORRER 83.9 KM. PARA LLEGAR AL RESTAURANTE ELMEZQUITE. CONTINUAR POR 8.3 KM. HASTA NUEVO SAN PEDRO. AVANZAR 26.8 KM. HASTA LA MINA EL DIABLO.

PROSEGUIR POR 28.3 KM. RUMBO AL EJIDO LOS CUATES DE AUSTRALIA. RECORRER 12.4 KM. HACIA LOMAS DE MONTEJANO, CON UN RUMBO APROXIMADO DE 18 NE. A ESTA DISTANCIA SE LOCALIZA EL PC 7055.

(8)

DE LA GASOLINERIA EN SAN PEDRO DE LAS COLONIAS, RUMBO A MONCLOVA, COAH., RECORRER 83.9 KM. PARAR LLEGAR AL RESTAURANTE EL MEZQUITE. CONTINUAR 8.3 KM. HASTA NUEVO SAN PEDRO. AVANZAR POR 26.8 KM . HASTA LA MINA EL DIABLO.

PROSEGUIR 28.3 KM. RUMBO AL EJIDO LOS CUATES DE AUSTRALIA. RECORRER 10 KM. HACIA LOMAS DE MONTEJANO CON UN RUMBO APROXIMADO DE 18 NE. A ESTA DISTANCIA SE LOCALIZA LA LB 7056.

(9)

SEMIP INSTITUTO NRCIONRL D€ eSTROSTlCI»

G€OGRAFH € MFORHRTKR SUBRED GEODESICA MINERA

UBICACION DEL P.C.: MELCHOR OCAMPO, ZACATECAS.

RECEPTOR MODELO: GEODESIST 4000 SST (L1&L2) RECEPTOR N# SERIE: 3051A01363 ANTENA N° SERIE: 3043A00322

DATUM: NAD27

COORDENADAS GEOGRAFICAS LATITUD

P.C.

7057 24° 48'52.1160"

L.B.

7058 24° 49'13.6610"

LONGITUD

101° 37' 37.1030"

101° 36' 06.3702"

2633.7846 m.

MERIDIANO CENTRAL: 99° 00'

2746804.4022 m.

2747418.6375 m.

234450.9303 m.

237012.4409 m.

75° 24' 43.7879" NE

Y X

2747467.7575 m. 236999.8087 m.

LATITUD P.C.

7057 24° 48' 53.5397*

L.B.

7058 24° 49'15.0827"

LONGITUD

101° 37' 38.4696"

101° 36' 07.7350"

2633.7846 m.

2747005.8447 m. 234418.0173 m.

2747620.0401 m. 236979.5278 m.

75° 24' 46.1879" NE

2747669.1703 m. 236966.9035 m.

(10)

^101 °35 '00" -C ~~ Y | j f \

!8Q0:

a

y

jooom.E

SUBRED GEODESICA MINERA RUTA DE ACCESO A P C Y L.B.

CARTA TOPOGRAFICA INEGI ESCALA 1:50,000 CLAVE G14C52

(11)

RUTA DE ACCESO AL PUNTO DE CONTROL MELCHOR

Ó CAMP O -"i

|ÉSAN PEDRO

P C. 7057

fgLOS BARRANCOS

A LOS

NOVILLOS V *

\ *

BONANZA

TERMINAL DE S>.

PROVIDENCIA

CONCEPCION DEL OR(

DE LA GASOLINERIA UBICADA EN EL ENTRONQUE CONCEPCION DEL ORO-SALTILLO-ZACATECAS, EN LA SALIDA ESTE DE CONCEPCION DELORO, RECORRER5.1 KM. CON DIRECCION ASALTILLO.HASTALADESVIACIONATERMINALPROVIDENCIA.TOMAR A LA IZQUIERDA Y AVANZAR 13.7 KM. PARA LLEGAR A DICHO POBLADO. CONTINUAR POR LA MISMA RUTA 3.6 KM. PARA LLEGAR A BONANZA. SEGUIR POR 1.4 KM. HASTA UNA BIFURCACION A MELCHOR OCAMPO Y NOCHEBUENA. TOMAR A LA DERECHA Y RECORRER 23 KM. HASTA UN TANQUE DE AGUA POTABLE. EN ESE LUGAR HAY UNA DESVIACION A LA IZQUIERDA QUE CONDUCE AL PC 7057, DESPUES DE RECORRER 1.5 KM.

£, AiSdl! Ih

(12)

■f?

SAN

MELCHOR

a L.B. 7058 PEDRO

LOS BARRANCOS^

A LOS

NOVILLOS \\

BONANZA

N

TERMINAL DE PROVIDENCIA

v. ti

«i

i CONCEPCION

DEL ORCÉ ILLO

CATECAS N

«¿Lí "MELCHOR _ OCAMPO

m MEZQUITE MOJ. TESTIGO

L.B 7()58^. 0# A

A BO&AN^

%

DE LA GASOLINERIA UBICADA EN EL ENTRONQUE CONCEPCION DEL ORO-SALTILLO-ZACATECAS, EN LA SALIDA ESTE DE CONCEPCION DELORO, RECORRER5.1 KM. CON DIRECCION A SALTILLO HASTA LA DESVIACION A TERMINAL PROVIDENCIA. TOMAR A LA IZQUIERDA Y AVANZAR 13.7 KM. PARA LLEGAR A DICHO POBLADO. CONTINUAR POR LA MISMA RUTA 3.6 KM. PARA LLEGAR A BONANZA. SEGUIR!. 4KM. HASTAUNA BIFURCACION A MELCHOR OCAMPO YNOCHEBUENA. PROSEGUIR POR LADERECHA21.7 KM. Y A LA IZQUIERDA DEL CAMINO SE ENCUENTRA LA LB 7058.

(13)

SEMIP INSTITUTO DE ESTTKMSnCII E MFORMVTKR SUBRED GEODESICA MINERA

UBICACION DEL P.C.: BONANZA, MPIO. DE MAZAPIL, ZACATECAS.

RECEPTOR MODELO: GEODESiST 4000 SST (L1&L2) RECEPTOR N° SERIE: 3051A01362 ANTENA N° SERIE: 3043A00324

DATUM:NAD27

LATITUD P.C.

7063 24° 40'12.0546"

L.B.

7064 24° 41' 04.3554"

LONGITUD

101° 29' 28.5028"

101° 29' 13.8148"

2730542.2967 m. 247884.8461 m.

2732144.3198 m. 248327.1024 m.

1661.9338 m.

14° 23' 31.5434" NE

Y X

2732152.0748 m. 248297.9302 m.

LATITUD P.C.

7063 24° 40'13.5004"

L.B.

7064 24° 41' 05.7980"

LONGITUD

101° 29' 29.8594"

101° 29' 15.1693"

2730743.6645 m. 247851.8840 m.

2732345.6588 m. 248294.1952 m.

DISTANCIA HORIZONTAL P.C. - L.B. RUMBO GEOGRAFICO P.C. - L.B.

1661.9338 m. 14° 23' 38.4503" NE

2732353.4288 m. 248265.0219 m. ^geodésica

minera : México 1997. 1994

(14)

(15)

ARROYO PROVIDENCIA^

A MELCHOR OCAMPO

N

ACUEDUCTO

TERMINAL DE PROVIDENCIA

\\

PROVIDENCIA

CONCEPCION DEL ORO

ZACATECAS

A BONANZA

N

A PROVIDENCIA

DESDE LA GASOIINERIA UBICADA EN EL ENTRONQUE CONCEPCION DEL ORO-SALTILLO-ZACATECAS, EN LA SALIDA ESTE DE CONCEPCION DEL ORO, RECORRER 5.1 KM. CON DIRECCION ASALTILLO HASTA LA DESVIACION A TERMINAL PROVIDENCIA. TOMAR A LA IZQUIERDA Y PROSEGUIR 13.7 KM. PARA LLEGAR A DICHO POBLADO. CONTINUAR POR LA MISMA RUTA Y AVANZAR 3.6 KM. PARA LLEGAR A BONANZA. CONTINUAR DE FRENTE 4.5 KM. CON DIRECCION A MINA LA ESMERALDA Y A LA DERECHA DEL CAMINO, EN LA PARTE ALTA DE UNA LOMA SE ENCUENTRA EL PC 7063.

(16)

ARROYO PROVIDENCIA

A MELCHOR OCAMPO

% TERMINAL DE

PROVIDENCIA

ACUEDUCTO

A PROVIDENCIA

CONCEPCION DEL O

N

\\ \l

•I I l t

A ^kLTILLO

\\

A ZACATE

A BONANZAJ

PROVIDENCIA

A PARTIR DE LA GASOLINERIA UBICADA EN EL ENTRONQUE CONCEPCION DEL ORO-SALTILLO-ZACATECAS, EN LA SALIDA ESTE DE CONCEPCION DELORO, RECORRER5.1 KM. CON DIRECCION A SALTILLO HASTA LA DESVIACION A TERMINAL PROVIDENCIA. TOMAR A LA IZQUIERDA Y PROSEGUIR 13.7 KM. PARA LLEGAR A DICHO POBLADO CONTINUAR POR LA MISMA RUTA Y AVANZAR 3.6 KM. PARA LLEGAR A BONANZA. CONTINUAR DE FRENTE 1.9 KM CON DIRECCION A PROVIDENCIA Y A LA IZQUIERDA DEL CAMINO, EN LA PARTE ALTA DE UNA LOMA SE ENCUENTRA LA LB 7064.

(17)

SEMIP INSTITUTO NRCIONRL DE ESTRDiSTICA GeOGRñRR € INFORMRTICR SUBRED GEODESICA MINERA

UBICACION DEL P.C.: MATEHUAPIL, MPIO. DE CONCEPCION DEL ORO, ZACATECAS.

RECEPTOR MODELO: GEODESIST 4000 SST <L1 &L2) RECEPTOR N° SERIE: 3051A01363 ANTENA N° SERIE: 3043A00322

DATUM: NAD27

LATITUD P.C.

7067 24° 30' 46.9582"

L.B.

7068 24° 31'05.0715"

LONGITUD

100° 59' 43.7813"

100° 58' 29.8028"

2156.6758 m.

MERIDIANO CENTRAL: 99° 00' Y X 2712335.2809 m.

2712862.6151 m.

297818.3363 m.

299908.9221 m.

75° 00' 52.6131" NE

Y X

2712892.9383 m. 299901.6675 m.

LATITUD P.C.

7067 24° 30' 48.4270"

L.B.

7068 24° 31' 06.5409"

LONGITUD

100° 59'45.1012"

100° 58' 31.1197"

2156.6758 m.

2712536.4297 m. 297785.3290 m.

2713063.8008 m. 299875.9590 m.

75° 00' 49.6332" NE

2713094.1172 m. 299868.6521 m. ^geodésica

minera : México 1997. 1994

(18)

100°55¹00"

CARTA TOPOGRAFICA INEGI ESCALA 1:50,000 CLAVE GI4C64

(19)

A CONCEPCION

DEL ORO A SALTILLO

o GASOLINERI

MATEHUAPIL^

7067 N

A ZACATECAS

LAS HUERTAS

n

< i i •

EJIDO

MATEHUAPIL

ra

O c?

__ A TANQUI NUEVO

O

DE LA GASOLINERIA UBICADA EN EL ENTRONQUE A CONCEPCION DEL ORO-SALTILLO-ZACATECAS, EN LA SALIDA ESTE DE CONCEPCION DEL ORO, RECORRRER 10.6 KM.CON DIRECCION AZACATECAS, HASTA LA DESVIACION AL POBLADO DE ANAHUAC.

TOMAR A LA IZQUIERDA Y AVANZAR 66.4 KMPOR CAMINO DE TERRACERIA HASTA EL POBLADO DE MATEHUAPIL, ZAC., PASAR ANTES POR ANAHUAC, MORELOS, LAS HUERTAS, EL SALITRE Y TANQUE NUEVO. EL PC 7067 SE ENCUENTRA DENTRO DE MATEHUAPIL, EN UN LUGAR CONOCIDO POR LOS HABITANTES.

(20)

A CONCEPCION DEL ORO

GASOLINER

A SALTILLO

MATEHUAPI

N

L.B. 7068

TANQUE NUEVO

J/ ANAHUAC^\

>

A ZACATECAS I

MORELOS s"-'\ M EL SALITRE LAS HUERTAS

ESTANQUE

X

CEMENTERIO

A MATEHUAPIL

DE LA GASOLINERIA UBICADA EN EL ENTRONQUE CONCEPCION DEL ORO-SALTILLO-ZACATECAS, EN LA SALIDA ESTE DE CONCEPCION DEL ORO, RECORRER 10.6 KM. CON DIRECCION AZACATECAS HASTA LA DESVIACION AL POBLADO DE ANAHUAC.

TOMARA LA IZQUIERDA Y AVANZAR 50.9 KM. POR CAMINO DE TERRACERIA HASTA TANQUE NUEVO, PASAR ANTES POR ANAHUAC, MORELOS, LAS HUERTAS Y EL SALITRE. CONTINUAR POR 14.3 KM. HASTA UNA BIFURCACION A MATEHUAPIL A LA IZQUIERDA Y ALALB 7068 A LA DERECHA. CONTINUAR POR LA DERECHA 1.5 KM. LA LB SE ENCUENTRA EN LA PARTE ALTA DEL CERRO LA LEÑA.

MOJONERA DE LA LINEA BASE 7068 Y SU TESTIGO
