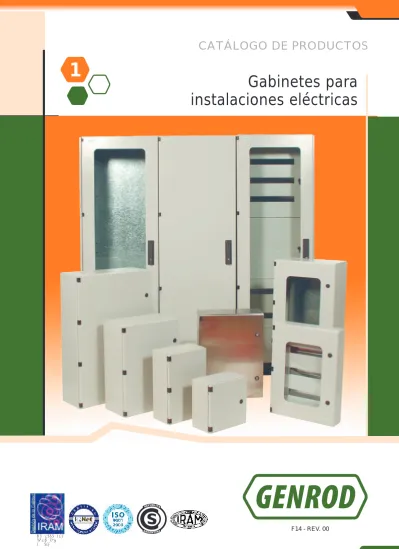

(1)CATÁLOGO DE PRODUCTOS. 1. Gabinetes para instalaciones eléctricas. F14 - REV. 00 R I 9 0 0 0 4 6 3 I R A M I S O 9 0 0 1 : 2 0 0 0.

(2) 1. INDICE Página 1.1 Gabinetes Estancos Serie 9000. Sección 4 - P. 2. P. 2. 3. 1.2 Gabinetes de Toma para Uso Industrial. 12. 1.3 Gabinetes Varios. 13. 1.4 Pupitres Modulares. 14. 1.5 Gabinetes Pesados para Usos Extremos. 16. 1.6 Gabinetes Modulares Serie 97. 18. 1.7 Accesorios. 40.

(3) Gabinetes para instalaciones eléctricas. 1.1 Gabinetes Estancos Serie 9000 La Serie 9000 es un sistema compuesto por un cuerpo monoblock, una puerta ciega con burlete de poliuretano de alta performance y una bandeja galvanizada de uso múltiple. Su fabricación se desarrolla bajo un estricto sistema de aseguramiento de calidad, acorde a los procedimientos establecidos en ISO 9001:2000 y la normativa vigente para este tipo de producto especificada en IRAMIEC 60670:2002.. Los gabinetes serie 9000 son estructuras autoportantes de alta resistencia al impacto, indeformable y con un alto índice de estanqueidad. Las piezas construidas en chapa de acero al carbono son mecanizadas (punzonado y plegado) utilizando maquinarias de última generación con tecnología C.N.C; soldadas mediante procesos TIG, MIG y de proyección, presentando espesores variables entre BWG #18 y BWG #16 que dependen de las dimensiones finales del gabinete. Con el fin de asegurar una larga vida útil a la intemperie se efectúan los siguientes procesos a las superficies: Pre-Tratamiento: Desengrase, lavado, fosfatizado por inmersión en caliente y secado en estufa.. Pintura del cuerpo, puerta, contrafrentes, soportes y accesorios interiores: Se efectúa por aplicación electrostática de material del tipo termo-convertible con base poliéster y terminación texturada color Beige RAL 7032 resistente a la intemperie con un espesor mínimo asegurado de 70 micrones. La bandeja porta elementos de uso múltiple es construida con chapa galvanizada en caliente de origen, eliminando la posibilidad de pares galvánicos perniciosos en el proceso de puesta a tierra del conjunto, lo que se complementa con bornes colocados en el cuerpo y la puerta del gabinete. Con el fin de garantizar un elevado índice de estanqueidad se le aplica a la puerta un burlete de poliuretano de manera continua que incide sobre un. laberinto rematado en labio botaagua de nuevo diseño. El conjunto se completa con bisagras semi-ocultas que permiten una apertura de 180º y un cierre 1/4 vuelta de novedoso desarrollo. Grado de Protección: IP55/IP65 según IRAM-IEC 60670:2002. La serie 9000 ofrece también la provisión de gabinetes construidos en acero inoxidable AISI 304. Como modelos de provisión normal en chapa de acero al carbono se suman los gabinetes con contrafrente calado para térmicas y/o con visor de vidrio templado. La versatilidad del sistema se complementa con un amplio surtido de accesorios acoplables según necesidad.. P. 3.

(4) Gabinetes Estancos Serie 9000 BURLETE: Fabricado en poliuretano de alta respuesta a la deformación elástica, aplicado mediante un proceso continuo en una sola pieza; con un alto nivel de adherencia a la superficie de la puerta y garantizando la máxima estanqueidad.. Sector detallado. BURLETE DE POLIURETANO. P. 4. GABINETE ESTANCO SERIE 9000.

(5) Gabinetes para instalaciones eléctricas. Gabinetes Estancos Serie 9000 Con el objeto de facilitar la gestión de ingeniería de los usuarios informamos que las magnitudes expresadas en las siguientes tablas están expresadas en mm. Además las medidas de ancho (A) y de alto (H) son externas totales, mientras la correspondiente a. profundidad (P) es externa del cuerpo, debiendo adicionarse los 20 mm. de la puerta para obtener la externa total. Para obtener la dimensión de la bandeja se le deberá restar al ancho del gabinete 66 mm. y al alto 60 mm.. Profundidad 100. Profundidad 225. Código. A Ancho. H Alto. P Profundidad. 09 09 09 09 09 09 09 09 09 09 09. 200 200 200 250 300 300 300 450 450 600 600. 200 250 300 300 300 450 600 450 600 600 750. 100 100 100 100 100 100 100 100 100 100 100. 9101 9110 9102 9111 9103 9104 9105 9106 9107 9108 9109. Profundidad 150 Código. 09 09 09 09 09 09 09 09 09 09 09 09 09 09 09 09 09 09. 9150 9164 9151 9165 9152 9153 9154 9155 9156 9167 9157 9163 9168 9158 9159 9160 9162 9161. A Ancho. 200 200 200 250 200 300 300 300 450 400 450 450 500 600 600 600 600 600. H Alto. 200 250 300 300 450 300 450 600 450 500 600 750 600 600 750 900 1050 1200. P Profundidad. 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150. Código. A Ancho. H Alto. 09 09 09 09 09 09 09 09 09 09 09 09 09 09 09 09 09 09. 200 200 300 300 300 450 400 450 450 500 600 600 600 600 600 750 750 750. 200 300 300 450 600 450 500 600 750 600 600 750 900 1050 1200 750 900 1200. Código. A Ancho. H Alto. 09 09 09 09 09 09 09 09 09 09 09 09 09 09. 300 300 300 450 450 450 600 600 600 600 600 750 750 750. 300 450 600 450 600 750 600 750 900 1050 1200 750 900 1200. 9200 9201 9202 9203 9204 9205 9216 9206 9207 9217 9208 9209 9210 9212 9211 9213 9215 9214. P Profundidad. 225 225 225 225 225 225 225 225 225 225 225 225 225 225 225 225 225 225. Profundidad 300 9300 9301 9302 9303 9304 9310 9305 9306 9307 9308 9309 9314 9311 9312. P Profundidad. 300 300 300 300 300 300 300 300 300 300 300 300 300 300. P. 5.

(6) Gabinetes Estancos Serie 9000 Con contrafrente calado. Sistema DIN Destinados a la instalación de módulos tipo DIN como ser llaves termo magnéticas o disyuntores diferenciales, entre otros. Son gabinetes de 100 mm de. Código. 09 09 09 09 09 09 09 09 09 09. 956 957 958 958E 959 959E 960 961 962 963. profundidad útil con contrafrente calado pintado Beige RAL 7032 y rieles DIN abulonados a la bandeja para la fijación de elementos.. Capacidad en bipolares. A Ancho. H Alto. P Profundidad. 3 5 10 10 15 15 18 / 24 30 / 36 40 / 48 50 / 60. 200 300 300 300 300 300 450 600 600 600. 200 200 300 450 450 600 600 600 750 900. 100 100 100 100 100 100 100 100 100 100. Cantidad de filas. 1 1 2 2 3 3 3 3 4 5. CON CONTRAFRENTE CALADO SISTEMA DIN. Con contrafrente calado. Sistema DIN y visor de vidrio templado Esta serie de gabinetes posee las mismas características técnicas que el anterior a las que se suma la posibilidad de visualizar el estado de los mismos, a través de un visor de vidrio templado, sin necesidad. CON CONTRAFRENTE CALADO SISTEMA DIN Y VISOR DE VIDRIO TEMPLADO. P. 6. de abrir la puerta. Son gabinetes de 100 mm de profundidad útil con contrafrente calado y rieles DIN abulonados a la bandeja para la fijación de elementos.. Código. Capacidad en bipolares. A Ancho. H Alto. P Profundidad. 09 09 09 09 09 09 09. 10 15 15 18 / 24 30 / 36 40 / 48 50 / 60. 300 300 300 450 600 600 600. 450 450 600 600 600 750 900. 100 100 100 100 100 100 100. 958EVP 959VP 959EVP 960VP 961VP 962VP 963VP. Cantidad de filas. 2 3 3 3 3 4 5.

(7) Gabinetes para instalaciones eléctricas. Gabinetes Estancos Serie 9000. Con visor de vidrio templado Código. A Ancho. H Alto. P Profundidad. n Profundidad 100 mm 09 9104VP 09 9105VP 09 9106VP 09 9107VP 09 9108VP 09 9109VP. 300 300 450 450 600 600. 450 600 450 600 600 750. 100 100 100 100 100 100 CON VISOR DE VIDRIO TEMPLADO. Profundidad 150 mm n 09 9154VP 09 9155VP 09 9156VP 09 9157VP 09 9158VP 09 9159VP 09 9160VP 09 9162VP 09 9161VP. 300 300 450 450 600 600 600 600 600. 450 600 450 600 600 750 900 1050 1200. 150 150 150 150 150 150 150 150 150. Profundidad 225 mm n 09 9203VP 09 9204VP 09 9205VP 09 9206VP 09 9208VP 09 9209VP 09 9210VP 09 9212VP 09 9211VP. 300 300 450 450 600 600 600 600 600. 450 600 450 600 600 750 900 1050 1200. 225 225 225 225 225 225 225 225 225. Profundidad 300 mm n 09 9301VP 09 9302VP 09 9303VP 09 9304VP 09 9305VP 09 9306VP 09 9307VP 09 9308VP 09 9309VP. 300 300 450 450 600 600 600 600 600. 450 600 450 600 600 750 900 1050 1200. 300 300 300 300 300 300 300 300 300. Los gabinetes estancos Serie 9000 pueden suministrarse provistos de puertas con visor de vidrio templado, de espesor 4 o 5 mm, de acuerdo a sus dimensiones.. P. 7.

(8) Gabinetes Estancos Serie 9000. De acero inoxidable. AISI 304 Se fabrican en acero inoxidable manteniendo las demás características de los gabinetes estándar. Con el fin de garantizar un elevado índice de estanqueidad se le aplica a la puerta un burlete de poliuretano de manera continua que incide sobre un laberinto rematado en labio botaagua de nuevo diseño. El conjunto se completa con bisagras semiocultas que permiten una apertura de 180º y un cierre 1/4 vuelta de novedoso desarrollo. Se fabrican con bandeja porta elemento en acero inoxidable AISI 304 o en chapa galvanizada en caliente de origen. Grado de Protección: IP55/IP65 según IRAM-IEC 60670:2002. La versatilidad del sistema se complementa con un amplio surtido de accesorios acoplables según necesidad. DE ACERO INOXIDABLE. AISI 304. Código Bandeja de Chapa galvanizada. Profundidad n. A Ancho. H Alto. P Profundidad. 150 mm 09 9153 09 9154 09 9156 09 9157 09 9158 09 9159 09 9160 09 9161. IB IB IB IB IB IB IB IB. 300 300 450 450 600 600 600 600. 300 450 450 600 600 750 900 1200. 150 150 150 150 150 150 150 150. Profundidad 225 mm n 09 9202 I 09 9202 09 9203 I 09 9203 09 9205 I 09 9205 09 9206 I 09 9206 09 9208 I 09 9208 09 9209 I 09 9209 09 9210 I 09 9210 09 9211 I 09 9211. IB IB IB IB IB IB IB IB. 300 300 450 450 600 600 600 600. 300 450 450 600 600 750 900 1200. 225 225 225 225 225 225 225 225. Profundidad 300 mm n 09 9300 I 09 9300 09 9301 I 09 9301 09 9303 I 09 9303 09 9304 I 09 9304 09 9305 I 09 9305 09 9306 I 09 9306 09 9307 I 09 9307 09 9309 I 09 9309. IB IB IB IB IB IB IB IB. 300 300 450 450 600 600 600 600. 300 450 450 600 600 750 900 1200. 300 300 300 300 300 300 300 300. 09 09 09 09 09 09 09 09. P. 8. Código Bandeja Inox.. 9153 9154 9156 9157 9158 9159 9160 9161. I I I I I I I I.

(9) Gabinetes para instalaciones eléctricas. Gabinetes Estancos Serie 9000. ACCESORIOS. 1. La serie 9000 se complementa con un amplio surtido de accesorios construidos BWG #18 y pintados color Beige RAL 7032.. 2. 3. 4. 5. 6. A continuación enumeramos los principales: Contrafrentes: se proveen abulonados ciegos o calados para módulos din y abisagrados ciegos o calados para módulos din. Soportes para contrafrentes: son regulables en profundidad y se fijan a la bandeja y al contrafrente mediante tornillos autoroscantes. Riel porta elementos: es una pieza que permite por estar multiperforada la fijación de rieles tipo din o elementos estándar con diámetro hasta 23mm. Soportes para riel porta elemento: son regulables en profundidad y se fijan a la bandeja y al riel porta elemento mediante tornillos autoroscantes.. 10. 9. 8. 7. Referencias 1- Bisagra Soporte. 2- Riel DIN Seccionable. 3- Soporte Regulable para Riel Portaelementos. 4- Riel Portaelementos. 5- Bandeja. 6- Soporte Regulable para Contrafrente. 7- Soporte Contrafrente. 8- Cerradura. 9- Contrafrente. 10- Bisagra Contrafrente.. P. 9.

(10) Contrafrentes ciegos para gabinetes estancos serie 9000 Código. Código. Contrafrentes abisagrados ciegos 09 9882 09 9884 09 9885 09 9888 09 9889 09 9890 09 9893 09 9894 09 9895 09 9897 09 9898 09 9891 09 9896 09 9899. n. n. Dimensiones (Ancho x Alto) mm. Contrafrentes abulonados ciegos 09 9982 09 9984 09 9985 09 9988 09 9989 09 9990 09 9993 09 9994 09 9995 09 9997 09 9998 09 9991 09 9996 09 9999. 300 300 300 450 450 450 600 600 600 600 600 750 750 750. x x x x x x x x x x x x x x. Soportes necesarios. 300 450 600 450 600 750 600 750 900 1050 1200 750 900 1200. 4 4 4 4 4 4 4 4 6 6 6 6 6 6. Contrafrentes calados para gabinetes estancos serie 9000 Código. Código. Contrafrentes abisagrados calados 09 9882C 09 9884C 09 9885C 09 9888C 09 9889C 09 9890C 09 9893C 09 9894C 09 9895C 09 9897C 09 9898C 09 9891C 09 9896C 09 9899C. n. n. Dimensiones (Ancho x Alto) mm. Contrafrentes abulonados calados 09 9982C 09 9984C 09 9985C 09 9988C 09 9989C 09 9990C 09 9993C 09 9994C 09 9995C 09 9997C 09 9998C 09 9991C 09 9996C 09 9999C. 300 300 300 450 450 450 600 600 600 600 600 750 750 750. x x x x x x x x x x x x x x. 300 450 600 450 600 750 600 750 900 1050 1200 750 900 1200. CONTRAFRENTE ABISAGRADO CIEGO. P. 10. Capacidad en bipolares. 10 15 15 18 27 36 36 48 60 72 84 64 80 112. Cant. de filas x polos. 2 3 3 2 3 4 3 4 5 6 7 4 5 7. x x x x x x x x x x x x x x. Soportes necesarios. 10 10 10 18 18 18 24 24 24 24 24 32 32 32. CONTRAFRENTE ABISAGRADO CALADO. 4 4 4 4 4 4 4 4 6 6 6 6 6 6.

(11) Gabinetes para instalaciones eléctricas. Estos productos permiten la configuración de contrafrentes personalizados, adecuándolos a los requisitos de cada instalación. Esto se logra mediante la combinación de carátulas ciegas y caladas.El sistema está compuesto por: Caratulas parciales: Con alturas disponibles en módulos de 150 mm y 300 mm., para gabinetes de 450, 600 y 750 mm de ancho. Se presentan en dos versiones: Ciegas o caladas para módulos Din. Caratula para extremo: Se utilizan para completar la altura útil del gabinete. Soportes para contrafrente: Destinados al montaje de las caratulas parciales. Características constructivas: Las carátulas se fabrican en chapa de acero al carbono, espesor BWG #18 y los soportes en BWG #14. Terminación superficial: Pintura en polvo termoconvertible, color Beige RAL 7032. Instrucciones para el pedido: Para facilitar la elección de los productos a pedir, indicamos las pautas a tener en cuenta: - La altura a cubrir con carátulas (ciegas o caladas) es el ALTO (H) del gabinete menos 150 mm. - Se deben pedir dos carátulas para extremo (Códigos 09 9XX05), para completar la altura útil del gabinete. - Se deben pedir dos soportes para contrafrentes de la altura adecuada (Códigos 0999XXX).. Contrafrentes parciales abulonados Código. Descripción. 09 94515 09 94530 09 96015 09 96030 09 97515 09 97530 09 94515C 09 94530C 09 96015C 09 96030C 09 97515C 09 97530C. CF CF CF CF CF CF CF CF CF CF CF CF. Parcial Ciego p/Gab. Ancho 450x150 mm Parcial Ciego p/Gab. Ancho 450x300 mm Parcial Ciego p/Gab. Ancho 600x150 mm Parcial Ciego p/Gab. Ancho 600x300 mm Parcial Ciego p/Gab. Ancho 750x150 mm Parcial Ciego p/Gab. Ancho 750x300 mm Parcial Calado p/Gab. Ancho 450x150 mm Parcial Calado p/Gab. Ancho 450x300 mm Parcial Calado p/Gab. Ancho 600x150 mm Parcial Calado p/Gab. Ancho 600x300 mm Parcial Calado p/Gab. Ancho 750x150 mm Parcial Calado p/Gab. Ancho 750x300 mm. A. a. h. 400 400 550 550 700 700 400 400 550 550 700 700. 324 324 468 468 612 612. 150 300 150 300 150 300 150 300 150 300 150 300. n Soportes para Contrafrentes Parciales Abulonados.. 09 99045 09 99060 09 99075 09 99090 09 99105 09 99120. Soporte CF, para gabinete alto 450 mm. Soporte CF, para gabinete alto 600 mm. Soporte CF, para gabinete alto 750 mm. Soporte CF, para gabinete alto 900 mm. Soporte CF, para gabinete alto 1050 mm. Soporte CF, para gabinete alto 1200 mm.. 380 530 680 830 980 1130. n Carátulas para extremos. 09 94505 09 96005 09 97505. Caratula para extremo p/Gab. Ancho 450 Caratula para extremo p/Gab. Ancho 600 Caratula para extremo p/Gab. Ancho 750. NOTA: Estos contrafrentes se vinculan a la bandeja del gabinete mediante los soportes regulables para contrafrentes (Códigos 09 9901, 09 9902 y 09 9903) que deberán elegirse teniendo en cuenta la profundidad del gabinete y solicitarse por separado.. 400 550 700. 50 50 50. h. Contrafrentes Parciales Abulonados. a (Solo en CF Calados) A. Soportes y Accesorios Código. Descripción. Soportes regulables para contrafrentes n 09 9901 09 9902 09 9903. Medidas: mínima 90 mm. - máxima 130 mm. Medidas: mínima 135 mm. - máxima 210 mm. Medidas: mínima 165 mm. - máxima 280 mm.. Riel para elementos n 10 1041. Riel porta elementos x 1 metro. Soportes regulables para fijación n De riel portaelementos 10 10400610 Soporte. Regulación: mínima 65 - máxima 100 10 10401013 Soporte. Regulación: mínima 100 - máxima 130 10 10401216 Soporte. Regulación: mínima 115 - máxima 160 Rieles DIN n 10 1050 10 1056. Riel Din 35 mm, Longitud 1 metro. Riel Din 35 mm, Seccionable, Longitud 1 metro.. Kit de soportes para llaves termomagnéticas n 09 966 09 967 09 968. 250 mm. - 4 Bipolar 300 mm. - 6 Bipolar 400 mm. - 8 Bipolar. P. 11.

(12) 1.2 Gabinetes de toma para uso industrial. Línea Kalop y Ridru Código. A Ancho. H Alto. 09 09 09 09. 200 200 300 300. 400 400 450 450. 964 964R 964PKCP 964PRCP. P Profundidad. 80 80 170 170. Descripción. sin puerta línea Kalop sin puerta línea Ridru con puerta línea Kalop con puerta línea Ridru. LÍNEA KALOP Y RIDRU. Para toma encapsulados con alojamiento para TM y puerta policarbonato fumé Código. A Ancho. H Alto. 09 969 09 970 09 971 09 972 09 973 09 974. 285 285 285 285 285 285. 365 365 365 550 550 550. P Profundidad. 92 92 92 92 92 92. Descripción. 2 Tomas x 16 A 1 Toma x 16 A. y 1 Toma de 32 A.. 2 Tomas x 32 A. 2 Tomas x 16 A. y 2 Tomas de 32 A.. 4 Tomas x 16 A. 4 Tomas x 32 A.. Para toma encapsulados Código. A Ancho. 09 09 09 09 09. 150 150 250 250 250. 976 977 978 979 980. H Alto. P Profundidad. 150 150 150 150 150. 70 70 70 70 70. Para toma encapsulados Código. A Ancho. H Alto. 09 09 09 09 09 09 09 09 09. 150 150 150 250 250 250 250 250 250. 360 360 360 240 240 240 360 360 360. 983 984 985 986 987 988 989 990 991. Fabricados en chapa de acero BWG # 18. Aptos para bases no encapsulados.. Descripción. PARA TOMA ENCAPSULADOS CON ALOJAMIENTO PARA TM Y PUERTA POLICARBONATO FUMÉ. para 1 Toma de 16 A. para 1 Toma de 32 A. para 2 Tomas de 16 A. para 1 Toma de 16 A y 1 de 32 A.. para 2 Tomas de 32 A.. con alojamiento para TM. P Profundidad. 70 70 70 70 70 70 70 70 70. Descripción. PARA TOMA ENCAPSULADOS. para 2 Tomas de 16 A. para 1 Toma de 16 A y 1 de 32 A.. para 2 Tomas de 32 A. para 2 Tomas de 16 A. para 1 Toma de 16 A y 1 de 32 A.. para 2 Tomas de 32 A. para 4 Tomas de 16 A. para 2 Toma de 16 A y 2 de 32 A.. para 4 Tomas de 32 A.. PARA TOMA ENCAPSULADOS CON ALOJAMIENTO PARA TM. P. 12.

(13) Gabinetes para instalaciones eléctricas. 1.3 Gabinetes varios. Gabinetes livianos GABINETES LIVIANOS Los gabinetes livianos están fabricados en chapa BWG #18, cuentan con una puerta abisagrada, con burlete de goma esponja y están destinados a ser utilizados en instalaciones eléctricas en interiores.. Código. 09 09 09 09. 993 994 995 996. Descripción. Gabinete Gabinete Gabinete Gabinete. liviano liviano liviano liviano. A Ancho. H Alto. P Profundidad. 200 200 300 300. 200 300 300 400. 150 150 150 150. Gabinetes telefónicos A Ancho. Código n Línea para. GABINETES LIVIANOS. LINEA PARA EMBUTIR: Fabricados en chapa de acero espesor BWG #18. Cuentan con troquelados para acometidas en sus cuatro laterales, fondo de madera y cerradura tipo Yale. Su profundidad útil es de 85 mm.. 08 08 08 08 08 08 08 08 08. H Alto. P Profundidad. embutir. 852C 853C 856C 857C 858C 859C 861C 862C 863C. Línea sobre pared n 08 852N 08 853N 08 856N 08 857N 08 858N 08 859N 08 861N 08 862N 08 863N 08 864N. 200 200 300 300 400 400 250 350 550. 200 300 300 400 400 500 350 550 700. 100 100 100 100 100 100 100 100 100. 200 200 300 300 400 400 250 350 550 750. 200 300 300 400 400 500 350 550 700 800. 100 100 100 100 100 100 100 100 100 100. con dos puertas. GABINETES TELEFÓNICOS PARA EMBUTIR. Gabinetes porta equipos LÍNEA SOBRE PARED: Recomendado para montaje sobre superficie. Cuenta con bandeja de madera y cierre con llave.. Código. 05 550 05 551. A Ancho. H Alto. 185 185. 255 255. P Profundidad. 125 125. Sin bandeja Con bandeja. GABINETES TELEFÓNICOS SOBRE PARED. P. 13.

(14) 1.4 Pupitres modulares Son gabinetes con estructura autoportante de alta resistencia al impacto, indeformable, modulares y con un alto índice de estanqueidad. Las piezas construidas en chapa de acero al carbono son mecanizadas (punzonado y plegado) utilizando maquinarias de última generación con tecnología C.N.C; soldadas mediante procesos TIG, MIG y de proyección, presentando espesores variables entre BWG #18 y BWG #16 que dependen de las dimensiones finales del pupitre. Con el fin de asegurar una larga vida útil a la intemperie se efectúan los siguientes procesos a las superficies: Pre-Tratamiento: Desengrase,. P. 14. lavado, fosfatizado por inmersión en caliente y secado en estufa. Pintura del cuerpo y puerta: Aplicación electrostática de material del tipo termoconvertible con base poliéster y terminación texturada color Beige RAL 7032 resistente a la intemperie con un espesor mínimo asegurado de 70 micrones. La bandeja porta elementos de uso múltiple es construida con chapa galvanizada en caliente de origen, eliminando la posibilidad de pares galvánicos perniciosos en el proceso de puesta a tierra del conjunto. Debe destacarse que por prescripción del cliente todas o alguna de sus partes podrán construirse en acero inoxidable.. Con el fin de garantizar un elevado índice de estanqueidad se le aplica a la puerta un burlete de poliuretano de manera continua que incide sobre un laberinto rematado en labio botaagua de nuevo diseño. El conjunto se completa con bisagras semiocultas y un cierre 1/4 vuelta de novedoso desarrollo. Grado de Protección: IP55/IP65 según IRAM-IEC 60670:2002. Se proveen dos modelos: Pupitres tipo consola y pupitres modulares con cabezal.. Nota importante: Cuando las dimensiones de las puertas lo requieran, podrán reemplazarse los retenes mecánicos por amortiguadores neumáticos..

(15) Gabinetes para instalaciones eléctricas. H3. H4. H2 H1. 100 P1. 1200,00. A. P2. Pupitres tipo consola A. Código. 09 09 09 09 09 09. 906104 909104 912104 906106 909106 912106. 600 900 1200 600 900 1200. H1. H2. P1. P2. 600 600 600 600 600 600. 1000 1000 1000 1000 1000 1000. 300 300 300 300 300 300. 450 450 450 600 600 600. Pupitres modulares con cabezal Código. 09 906146 09 909146 09 912146. A. 600 900 1200. H1. H2. H3. H4. P1. P2. 600 600 600. 950 950 950. 450 450 450. 1400 1400 1400. 300 300 300. 600 600 600. P. 15.

(16) 1.5 Gabinetes pesados para usos extremos Desarrollados para satisfacer condiciones de trabajo extremas, cubren una amplia gama de necesidades que plantea el mercado en servicios de máxima exigencia a partir de la variedad de dimensiones y sistemas de montaje que ofrece. Detalles constructivos: Cuerpo: Fabricado a partir de chapa de acero al carbono espesor BWG # 14, punzonada, plegada y soldada en forma continua, conformando una estructura auto portante de elevada rigidez estructural. Debe destacarse que cuenta con un generoso laberinto tipo C con labio botaagua para asegurar la estanqueidad. Puerta: Fabricada a partir de chapa de acero al carbono espesor BWG #14 montada sobre bisagras metálicas, fijada mediante bulonería estándar para asegurar la perfecta íntercambiabilidad de las mismas. Con el fin de garantizar un elevado índice de estanqueidad se le aplica a la puerta un burlete de poliuretano de manera continua que incide sobre el laberinto del cuerpo. El sistema de cierre incorpora pomelas a rosca, con eje de acero inoxidable y la posibilidad de utilizar candados/precintos para impedir el acceso de personas no autorizadas. Para permitir una segura operatividad se incluyen uno o dos dispositivos traba puertas del tipo varilla y correderas para asegurar la misma en posición abierta en 90 y/o 120 grados. Bandeja: Fabricada a partir de chapa galvanizada en caliente en origen espesor BWG #14. Opcionalmente la profundidad de la misma puede ser regulable sobre correderas. Sobretecho: Destinado a evitar la acumulación del agua/nieve. P. 16. sobre el lateral superior del gabinete, cuenta con caída hacia la parte trasera del mismo.. Zócalo: Se construye a partir de perfiles de chapa de acero en espesores BWG #14, cuya altura es de 100 mm. Para permitir el transporte del gabinete se incluyen cáncamos de izaje. Con el fin de asegurar una larga vida útil a la intemperie se efectúan los siguientes procesos a las superficies:. en caliente y secado en estufa. Pintura del cuerpo, puerta, sobre techo, contrafrentes, soportes y accesorios interiores: Aplicación electrostática de material del tipo termoconvertible con base poliéster y terminación texturada color Beige RAL 7032 resistente a la intemperie con un espesor mínimo asegurado de 70 micrones. Para evitar la formación de gotas de agua, el lateral superior y/o interior del sobre techo se protegen con una mano de pintura anticondensante. Pintura de trineo o zócalo: Aplicación electrostática de material del tipo termoconvertible con base poliéster y terminación texturada color negro resistente a la intemperie. Pre-Tratamiento: Desengrase, lavado, fosfatizado por inmersión. Grado de Protección: IP55/IP65 según IRAM-IEC 60670:2002.. Accesorios: Pueden proveerse contrafrentes abisagrados o abulonados y correderas. Los sistemas de montajes son: Trineo: Se construye a partir de perfiles de chapa de acero en espesores BWG #14 ..

(17) Gabinetes para instalaciones eléctricas. Vista Frontal (con Trineo). Vista Lateral (con Trineo). (A) 750.0000. ( P + 150 ) 150. ( A - 110 ). Vista Lateral (con Zócalo). (P) ( P + 25 ). (H). ( H - 200 ). (H). (h). (h). (p). (a). Gabinetes pesados para usos extremos Código. Descripción A. H. P. Dimensiones a. h. p. 09P6074T 09P6094T 09P71274T 09P7155T 09P8175T. Gabinete Gabinete Gabinete Gabinete Gabinete. 600x750x400 con Trineo 600x900x400 con Trineo 750x1200x400 con Trineo 750x1500x500 con Trineo 800x1700x500 con Trineo. 600 600 750 750 800. 750 900 1200 1500 1700. 400 400 400 500 500. 850 850 1000 1000 1200. 500 500 500 500 400. 1250 1250 1250 1500 1500. 09P6074Z 09P6094Z 09P71274Z 09P7155Z 09P8175Z. Gabinete Gabinete Gabinete Gabinete Gabinete. 600x750x400 con Zócalo 600x900x400 con Zócalo 750x1200x400 con Zócalo 750x1500x500 con Zócalo 800x1700x500 con Zócalo. 600 600 750 750 800. 750 900 1200 1500 1700. 400 400 400 500 500. 600 600 750 750 800. 100 100 100 100 100. 400 400 400 500 500. P. 17.

(18) 1.6 Gabinetes Modulares Serie 97 Características Generales Es un sistema de gabinetes modulares, componibles y combinables entre sí. Están orientados a la construcción de tableros generales de baja tensión (TGBT), centros de control de motores (CCM), tableros principales, de potencia y/o comando. Están formados a partir de marcos compuestos por perfiles de chapa plegada y soldada, dando como resultado conjuntos versátiles y de elevada rigidez estructural. Todas las partes son de fácil ensamblado, mediante el uso de herramientas manuales, con bulonería estándar. La estructura de los gabinetes estándar se compone de: Un panel de Fondo, con plegados l y perforaciones perimetrales. Un frente, soldado, con laberinto l exterior tipo “C” y perforaciones perimetrales. l Cuatro separadores esquineros. l Separadores laterales, en cantidad variable, dependiendo de la altura del gabinete. Todas estas piezas están construidas en chapa de acero al carbono, espesor BWG #14 (2.00 mm.), punzonada y plegada, en maquinaria con tecnología C.N.C. de última generación. Todos estos elementos cuentan en sus contornos con perforaciones de 14 x 8 mm. destinadas a la fijación de bandejas y accesorios. Los cerramientos se componen de: Acceso frontal, por medio de una puerta, fabricada en chapa BWG #16, con refuerzos perimetrales, montada sobre bisagras metálicas semiocultas. La misma asienta sobre un laberinto exterior con un burlete de poliuretano aplicado de manera continua. Los sistemas de cierre normales son: Cerraduras 1/4 de vuelta, tipo destornillador, para gabinetes de hasta 1.500 mm de altura.. P. 18. Fallebas, con cierres en tres puntos, para gabinetes de altura 1.800 mm y superior. Los gabinetes de ancho 200 y 300 mm. (canales de cables / barras) cuentan con tapas abulonadas. Otros tipos de cierre están disponibles sobre pedido. Paneles laterales y superiores, que pueden ser: Placas individuales, de chapa l BWG #14, con burletes de poliuretano aplicado de manera continua, fijadas mediante tornillos sobre tuercas canasta a la estructura. Laterales enterizos, fabricados l en chapa BWG #16, con burlete de poliuretano aplicado de manera continua. Lateral inferior, armado por l paneles seccionados, fabricados en chapa BWG #18, compuestos en tramos para facilitar su remoción para la ejecución de accesos al tablero. GRADO DE PROTECCIÓN Los Gabinetes Modulares Serie 97 están diseñados para ser utilizados en interiores, con un grado de protección mecánica IP42 según Norma Iram 2444. Cuando los requisitos de la instalación asi lo exijan, los gabinetes pueden suministrarse con un grado de protección IP54. BANDEJAS Y SISTEMA DE REGULACIÓN Una de las características más relevantes de los gabinetes modulares Serie 97, consiste en un sistema de regulaciones, que permite ajustar la posición de los elementos a montar en todo el interior del gabinete. El sistema de regulación está compuesto por un juego de correderas, fijado a la estructura, sobre las perforaciones de 14x8 mediante tornillos M6 x 15 y tuercas canasta. La ubicación de las mismas puede establecerse con amplia libertad, dado que las perforaciones se encuentran todo a lo largo de los perfiles que componen la estructura, con un paso entre centros de 25 mm.. Sobre estas correderas se fija un juego de soportes en “L”, desplazables sobre la ranura de las correderas mediante tornillos de cuello cuadrado y ajustables mediante tuercas tipo mariposa. Sobre estos soportes se fija la bandeja porta elemento de uso múltiple, construida con chapa galvanizada en caliente de origen, eliminando la posibilidad de pares galvánicos perniciosos en el proceso de puesta a tierra del conjunto, que puede ser de la altura máxima que permite el gabinete o varias de altura menor, hasta cubrir el alto disponible. También este sistema permite la colocación de varias bandejas a distintas profundidades para el montaje de elementos de diferente altura. Accesorios La Serie 97 se complementa con una amplia gama de accesorios diseñados para aprovechar al máximo la modularidad de la misma. A continuación enumeramos los principales: l Contrafrentes abulonados o abisagrados: Se proveen tanto ciegos como calados para módulos din. Pueden ser de la altura total disponible o seccionados de altura menor. Se montan sobre soportes para bandejas y contrafrentes los cuales son tomados a un juego de correderas laterales. l Soportes fijos, abiertos o cerrados: Cuando el peso y los esfuerzos mecánicos derivados del tamaño de los elementos a montar lo requiere, puede optarse por utilizar soportes fijos en reemplazo de las correderas y bandejas estándar. Los mismos son fabricados en chapa BWG #14 punzonada y plegada formando perfiles de elevada rigidez mecánica. Los mismos cuentan con perforaciones (oblongos 14x8 mm) distribuidas en toda su extensión, con un paso de 25 mm, lo que permite la colocación de los mismos abulonados a la estructura del gabinete, incrementando la rigidez y estabilidad del conjunto..

(19) Gabinetes para instalaciones eléctricas. SECTOR DETALLADO. BURLETE: Fabricado en poliuretano de alta respuesta a la deformación elástica, aplicado mediante un proceso continuo en una sola pieza; con un alto nivel de adherencia a la superficie de la puerta y garantizando la máxima estanqueidad.. Zócalos desmontable: l compuestos por cuatro esquineros fabricados en chapa BWG #14 con plegados que le otorgan una elevada resistencia. Los mismos se abulonan a los orificios existentes en la base del gabinete, desde el interior del mismo. Se completan con tapas laterales desmontables abulonadas desde el exterior del gabinete. Este sistema es útil pues permite el acceso a trincheras de cables y en la etapa del montaje facilita el manejo de los tableros, quitando las tapas, mediante autoelevadores o zorras. Los zócalos se proveen con una altura estándar de 100 mm, para necesidades de espacio adicional, como pueden ser canalizaciones de cables sin trinchera, los mismos pueden suministrarse con alturas. distintas, por ejemplo 200 mm. Soportes para aisladores l portabarras: consisten en un juego de soportes fabricados en chapa de acero BWG #12, con plegados y perforaciones que permiten montarlos en la posiciones más comunes para ductos de barras horizontales y verticales en tableros de potencia. Los mismos se complementan con los correspondientes aisladores tipo peine aptos para barras de espesor 5 ó 10 mm y sus correspondientes elementos de retención y fijación. A pedido, los gabinetes pueden entregarse con los sistemas de barras montados de fábrica. Esto incluye los soportes, los aisladores tipo peine o cónicos y las barras de. cobre rígido y o flexible aisladas necesarias. Terminación superficial Todos los elementos metálicos cuentan con el siguiente esquema de protección superficial: PRETRATAMIENTO: Desengrase, l lavado y fosfatizado por inmersión en caliente, seguidos de secado por calefacción en estufa. PINTURA: De base poliéster, por l aplicación electrostática, termoconvertible, con un espesor mínimo asegurado de 70 micrones. COLORES: Para la estructura, l puertas, laterales, contrafrentes, soportes, correderas, rejillas para ventilación y sobretechos Beige Ral 7032 texturado; para los zócalos color negro texturado.. P. 19.

(20) Gabinete Modular Serie 97 Detalle de Accesorios incorporados. 1. 2. 9. 8. 3 7. 6. 4 5 Referencias 1 2 3 4 5 6 7 8 9. P. 20. -. Corredera. Bandeja. Soporte para Bandeja y Contrafrente. Zócalo. Lateral Inferior Extraible. Contrafrente S97 Abisagrado Ciego. Cerradura para Contrafrente. Puerta. Cerradura Falleba..

(21) Gabinetes para instalaciones eléctricas. Gabinete Modular Serie 97 Detalle de accesorios incorporados. 1. 2. Referencias 1 2 3 4 5 6. -. Soporte para barra tipo peine. Panel para cubicado horizontal. Correderas altas para cubicado. Soporte perforado cerrado. Soporte perforado abierto. Aislador cónico.. 3. 4 5 6. Detalle de distribución de separadores laterales para selección de soportes cerrados. P. 21.

(22) Gabinetes componibles Estandar con bandeja y laterales Los gabinetes estándar están formados por: l Un fondo ciego fijo. l Un frente soldado con laberinto “C”. l Cuatro separadores esquineros. l Separadores laterales. l Cierre laterales enterizos l Lateral superior abulonado. l Puerta frontal ciega o tapa abulonada. l Bandeja tamaño completo, regulable sobre correderas. l Lateral inferior extraíble. Características: l Acceso por frente y laterales. l Fácil ensamble entre módulos. l Apertura de puertas de 150°. l Amplio rango de regulación de la bandeja.. Además de la versión con fondo fijo, se proveen las versiones con acceso trasero, según detalle: Con puerta trasera: Compuesto por: l Dos frentes soldados con laberinto “C”. l Cuatro separadores esquineros. l Separadores laterales. l Puerta frontal ciega o tapa abulonada. l Puerta trasera ciega. l Correderas y soportes de bandeja. l Bandeja de altura completa. Para solicitar este artículo, a los códigos de los gabinetes correspondientes se les deben agregar los siguientes sufijos: Para los gabinetes con puerta trasera, se debe agregar : “P”, por ejemplo:. Con tapa trasera abulonada: Compuesto por: l Dos frentes soldados con laberinto “C”. l Cuatro separadores esquineros. l Separadores laterales. l Puerta frontal ciega o tapa abulonada. l Tapa trasera abulonada. l Correderas y soportes de bandeja. l Bandeja de altura completa. Para solicitar este artículo, a los códigos de los gabinetes correspondientes se les deben agregar los siguientes sufijos: Para los gabinetes con tapa trasera abulonada, se debe agregar : “T”, por ejemplo:. 97 97XXXT. 97 97XXXP Conjunto general con dimensiones. P. 22.

(23) Gabinetes para instalaciones eléctricas. Tabla de dimensiones y códigos ALTOS (mm). A=200. A=300. A=450. Anchos (mm) A=600. A=750. A=900. A=1200. H=600. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97021 97022 97023 97024 97025. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97121 97122 97123 97124 97125. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97421 97422 97423 97424 97425. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97221 97222 97223 97224 97225. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97621 97622 97623 97624 97625. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97321 97322 97323 97324 97325. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97821 97822 97823 97824 97825. H=750. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97011 97012 97013 97014 97015. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97111 97112 97113 97114 97115. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97411 97412 97413 97414 97415. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97211 97212 97213 97214 97215. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97611 97612 97613 97614 97615. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97311 97312 97313 97314 97315. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97811 97812 97813 97814 97815. H=900. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97031 97032 97033 97034 97035. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97131 97132 97133 97134 97135. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97431 97432 97433 97434 97435. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97231 97232 97233 97234 97235. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97631 97632 97633 97634 97635. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97331 97332 97333 97334 97335. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97831 97832 97833 97834 97835. H=1200. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97041 97042 97043 97044 97045. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97141 97142 97143 97144 97145. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97441 97442 97443 97444 97445. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97241 97242 97243 97244 97245. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97641 97642 97643 97644 97645. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97341 97342 97343 97344 97345. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97841 97842 97843 97844 97845. H=1500. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97051 97052 97053 97054 97055. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97151 97152 97153 97154 97155. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97451 97452 97453 97454 97455. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97251 97252 97253 97254 97255. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97651 97652 97653 97654 97655. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97351 97352 97353 97354 97355. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97851 97852 97853 97854 97855. H=1800. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97061 97062 97063 97064 97065. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97161 97162 97163 97164 97165. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97461 97462 97463 97464 97465. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97261 97262 97263 97264 97265. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97661 97662 97663 97664 97665. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97361 97362 97363 97364 97365. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97861 97862 97863 97864 97865. H=2100. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97071 97072 97073 97074 97075. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97171 97172 97173 97174 97175. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97471 97472 97473 97474 97475. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97271 97272 97273 97274 97275. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97671 97672 97673 97674 97675. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97371 97372 97373 97374 97375. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97871 97872 97873 97874 97875. GABINETES CON FONDO FIJO. GABINETES CON TAPA TRASERA. GABINETES CON PUERTA TRASERA. P. 23.

(24) Gabinetes componibles con bandeja y sin laterales Con fondo fijo, puerta trasera o tapa trasera abulonada Los gabinetes componibles están orientados a la construcción de tableros en los que la configuración personalizada del mismo requiere el agrupamiento de varios módulos y la posibilidad de contar con accesos traseros en combinaciones distintas a la estándar. Estos gabinetes se entregan sin los laterales, con correderas, soportes y bandeja de altura completa. Solo se incluyen laterales inferiores y superiores en los gabinetes de alto 1.800 y 2.100 mm. Los gabinetes se fabrican en tres versiones: Con fondo fijo. Compuesto por: Un fondo ciego fijo. l Un frente soldados con l laberinto “C”. Cuatro separadores esquineros. l. Separadores laterales. l Puerta frontal ciega o tapa l abulonada. Correderas y soportes de l bandeja. Bandeja de altura completa. l Para solicitar este artículo, a los códigos de los gabinetes correspondientes se les deben agregar los siguientes sufijos: Para los gabinetes con fondo fijo, se debe agregar: “BF”. Por ejemplo: 97 97XXXBF Con puerta trasera: Compuesto por: Dos frentes soldados con l laberinto “C”. Cuatro separadores esquineros. l Separadores laterales. l Puerta frontal ciega o tapa l abulonada. Puerta trasera ciega. l Correderas y soportes de l bandeja. Bandeja de altura completa. l Para solicitar este artículo, a los. códigos de los gabinetes correspondientes se les deben agregar los siguientes sufijos: Para los gabinetes con puerta trasera, se debe agregar: “BP”. Por ejemplo: 97 97XXXBP Con tapa trasera abulonada: Compuesto por: Dos frentes soldado con l laberinto “C”. Cuatro separadores esquineros. l Separadores laterales. l Puerta frontal ciega o tapa l abulonada. Tapa trasera abulonada. l Correderas y soportes de l bandeja. Bandeja de altura completa. l Para solicitar este artículo, a los códigos de los gabinetes correspondientes se les deben agregar los siguientes sufijos: Para los gabinetes con tapa trasera abulonada, se debe agregar: “BT”. Por ejemplo: 97 97XXXBT. Conjunto general con dimensiones. P. 24.

(25) Gabinetes para instalaciones eléctricas. Tabla de dimensiones y códigos ALTOS (mm). A=200. A=300. A=450. Anchos (mm) A=600. A=750. A=900. A=1200. H=600. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97021Bx 97022Bx 97023Bx 97024Bx 97025Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97121Bx 97122Bx 97123Bx 97124Bx 97125Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97421Bx 97422Bx 97423Bx 97424Bx 97425Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97221Bx 97222Bx 97223Bx 97224Bx 97225Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97621Bx 97622Bx 97623Bx 97624Bx 97625Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97321Bx 97322Bx 97323Bx 97324Bx 97325Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97821Bx 97822Bx 97823Bx 97824Bx 97825Bx. H=750. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97011Bx 97012Bx 97013Bx 97014Bx 97015Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97111Bx 97112Bx 97113Bx 97114Bx 97115Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97411Bx 97412Bx 97413Bx 97414Bx 97415Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97211Bx 97212Bx 97213Bx 97214Bx 97215Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97611Bx 97612Bx 97613Bx 97614Bx 97615Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97311Bx 97312Bx 97313Bx 97314Bx 97315Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97811Bx 97812Bx 97813Bx 97814Bx 97815Bx. H=900. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97031Bx 97032Bx 97033Bx 97034Bx 97035Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97131Bx 97132Bx 97133Bx 97134Bx 97135Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97431Bx 97432Bx 97433Bx 97434Bx 97435Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97231Bx 97232Bx 97233Bx 97234Bx 97235Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97631Bx 97632Bx 97633Bx 97634Bx 97635Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97331Bx 97332Bx 97333Bx 97334Bx 97335Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97831Bx 97832Bx 97833Bx 97834Bx 97835Bx. H=1200. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97041Bx 97042Bx 97043Bx 97044Bx 97045Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97141Bx 97142Bx 97143Bx 97144Bx 97145Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97441Bx 97442Bx 97443Bx 97444Bx 97445Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97241Bx 97242Bx 97243Bx 97244Bx 97245Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97641Bx 97642Bx 97643Bx 97644Bx 97645Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97341Bx 97342Bx 97343Bx 97344Bx 97345Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97841Bx 97842Bx 97843Bx 97844Bx 97845Bx. H=1500. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97051Bx 97052Bx 97053Bx 97054Bx 97055Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97151Bx 97152Bx 97153Bx 97154Bx 97155Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97451Bx 97452Bx 97453Bx 97454Bx 97455Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97251Bx 97252Bx 97253Bx 97254Bx 97255Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97651Bx 97652Bx 97653Bx 97654Bx 97655Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97351Bx 97352Bx 97353Bx 97354Bx 97355Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97851Bx 97852Bx 97853Bx 97854Bx 97855Bx. H=1800. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97061Bx 97062Bx 97063Bx 97064Bx 97065Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97161Bx 97162Bx 97163Bx 97164Bx 97165Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97461Bx 97462Bx 97463Bx 97464Bx 97465Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97261Bx 97262Bx 97263Bx 97264Bx 97265Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97661Bx 97662Bx 97663Bx 97664Bx 97665Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97361Bx 97362Bx 97363Bx 97364Bx 97365Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97861Bx 97862Bx 97863Bx 97864Bx 97865Bx. H=2100. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97071Bx 97072Bx 97073Bx 97074Bx 97075Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97171Bx 97172Bx 97173Bx 97174Bx 97175Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97471Bx 97472Bx 97473Bx 97474Bx 97475Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97271Bx 97272Bx 97273Bx 97274Bx 97275Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97671Bx 97672Bx 97673Bx 97674Bx 97675Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97371Bx 97372Bx 97373Bx 97374Bx 97375Bx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97871Bx 97872Bx 97873Bx 97874Bx 97875Bx. GABINETES CON FONDO FIJO. GABINETES CON TAPA TRASERA. GABINETES CON PUERTA TRASERA. P. 25.

(26) Gabinetes componibles sin bandeja y sin laterales Con fondo fijo, puerta trasera o tapa trasera abulonada Los gabinetes componibles están orientados a la construcción de tableros en los que la configuración personalizada del mismo requiere el agrupamiento de varios módulos y la utilización de bandejas y soportes en combinaciones distintas a la estándar, así como la posibilidad de contar con accesos traseros. Estos gabinetes se entregan sin los laterales, sin bandeja ni correderas. Solo se incluyen laterales inferiores y superiores en los gabinetes de alto 1.800 y 2.100 mm.. Un frente soldados con l laberinto “C”. Cuatro separadores esquineros. l Separadores laterales. l Puerta frontal ciega o tapa l abulonada. Para solicitar este artículo, a los códigos de los gabinetes correspondientes se les deben agregar los siguientes sufijos: Para los gabinetes con fondo fijo, se debe agregar : “SF”, por ejemplo: 97 97XXXSF. Los gabinetes se fabrican en tres versiones:. Con puerta trasera: Compuesto por: Dos frentes soldados con l laberinto “C”. Cuatro separadores esquineros. l Separadores laterales. l Puerta frontal ciega o tapa l abulonada. Puerta trasera ciega. l. Con fondo fijo. Compuesto por: Un fondo ciego fijo. l. Para solicitar este artículo, a los códigos de los gabinetes correspondientes se les deben. agregar los siguientes sufijos: Para los gabinetes con puerta trasera, se debe agregar: “SP”, por ejemplo: 97 97XXXSP Con tapa trasera abulonada: Compuesto por: Dos frentes soldado con l laberinto “C”. Cuatro separadores esquineros. l Separadores laterales. l Puerta frontal ciega o tapa l abulonada. Tapa trasera abulonada. l Para solicitar este artículo, a los códigos de los gabinetes correspondientes se les deben agregar los siguientes sufijos: Para los gabinetes con tapa trasera abulonada, se debe agregar : “ST”, por ejemplo:. 97 97XXXST. Conjunto general con dimensiones. P. 26.

(27) Gabinetes para instalaciones eléctricas. Tabla de dimensiones y códigos ALTOS (mm). A=200. A=300. A=450. Anchos (mm) A=600. A=750. A=900. A=1200. H=600. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97021Sx 97022Sx 97023Sx 97024Sx 97025Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97121Sx 97122Sx 97123Sx 97124Sx 97125Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97421Sx 97422Sx 97423Sx 97424Sx 97425Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97221Sx 97222Sx 97223Sx 97224Sx 97225Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97621Sx 97622Sx 97623Sx 97624Sx 97625Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97321Sx 97322Sx 97323Sx 97324Sx 97325Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97821Sx 97822Sx 97823Sx 97824Sx 97825Sx. H=750. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97011Sx 97012Sx 97013Sx 97014Sx 97015Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97111Sx 97112Sx 97113Sx 97114Sx 97115Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97411Sx 97412Sx 97413Sx 97414Sx 97415Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97211Sx 97212Sx 97213Sx 97214Sx 97215Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97611Sx 97612Sx 97613Sx 97614Sx 97615Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97311Sx 97312Sx 97313Sx 97314Sx 97315Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97811Sx 97812Sx 97813Sx 97814Sx 97815Sx. H=900. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97031Sx 97032Sx 97033Sx 97034Sx 97035Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97131Sx 97132Sx 97133Sx 97134Sx 97135Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97431Sx 97432Sx 97433Sx 97434Sx 97435Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97231Sx 97232Sx 97233Sx 97234Sx 97235Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97631Sx 97632Sx 97633Sx 97634Sx 97635Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97331Sx 97332Sx 97333Sx 97334Sx 97335Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97831Sx 97832Sx 97833Sx 97834Sx 97835Sx. H=1200. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97041Sx 97042Sx 97043Sx 97044Sx 97045Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97141Sx 97142Sx 97143Sx 97144Sx 97145Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97441Sx 97442Sx 97443Sx 97444Sx 97445Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97241Sx 97242Sx 97243Sx 97244Sx 97245Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97641Sx 97642Sx 97643Sx 97644Sx 97645Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97341Sx 97342Sx 97343Sx 97344Sx 97345Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97841Sx 97842Sx 97843Sx 97844Sx 97845Sx. H=1500. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97051Sx 97052Sx 97053Sx 97054Sx 97055Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97151Sx 97152Sx 97153Sx 97154Sx 97155Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97451Sx 97452Sx 97453Sx 97454Sx 97455Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97251Sx 97252Sx 97253Sx 97254Sx 97255Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97651Sx 97652Sx 97653Sx 97654Sx 97655Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97351Sx 97352Sx 97353Sx 97354Sx 97355Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97851Sx 97852Sx 97853Sx 97854Sx 97855Sx. H=1800. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97061Sx 97062Sx 97063Sx 97064Sx 97065Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97161Sx 97162Sx 97163Sx 97164Sx 97165Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97461Sx 97462Sx 97463Sx 97464Sx 97465Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97261Sx 97262Sx 97263Sx 97264Sx 97265Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97661Sx 97662Sx 97663Sx 97664Sx 97665Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97361Sx 97362Sx 97363Sx 97364Sx 97365Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97861Sx 97862Sx 97863Sx 97864Sx 97865Sx. H=2100. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97071Sx 97072Sx 97073Sx 97074Sx 97075Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97171Sx 97172Sx 97173Sx 97174Sx 97175Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97471Sx 97472Sx 97473Sx 97474Sx 97475Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97271Sx 97272Sx 97273Sx 97274Sx 97275Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97671Sx 97672Sx 97673Sx 97674Sx 97675Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97371Sx 97372Sx 97373Sx 97374Sx 97375Sx. P=300 P=450 P=600 P=750 P=900. 97 97 97 97 97. 97871Sx 97872Sx 97873Sx 97874Sx 97875Sx. GABINETES CON FONDO FIJO. GABINETES CON TAPA TRASERA. GABINETES CON PUERTA TRASERA. P. 27.

(28) Zócalos Zócalos desmontables altura 100 y 200 mm. Diseñados para elevar los gabinetes sobre el nivel del piso. Facilitan el acceso a las entradas de cables. Permiten, quitando las tapas laterales, la elevación de los gabinetes mediante la utilización de autoelevadores y/o carretilla (Zorras) hidráulicas. Se proveen en dos alturas: La estándar de 100 mm y Alta de 200 mm. Para las columnas de 200 y 300 mm de ancho, están compuestos por dos cabezales y dos tapas laterales. Para los gabinetes de ancho 450. mm y superiores, están compuestos por cuatro esquineros, que se fijan mediante bulones a la base del gabinete y cuatro tapas (cierres) laterales. Los esquineros y cabezales se fabrican en chapa de acero espesor BWG #14, con plegados y refuerzos que les otorgan una elevada resistencia. Las tapas laterales se fabrican en chapa BWG #18 y se fijan a los esquineros mediante tornillos M6. Terminación superficial: Pintura en polvo termoconvertible, color Negro texturado.. A ( > 300). P. (200). 100. Zócalos desmontables alto 100 mm Profundidad Gabinete (P) mm. 300 450 600 750 900. 97 97 97 97 97. 200. 1920301 1920451 1920601 1920751 1920901. Ancho Gabinete (A) en mm 450 600 750. 300. 97 97 97 97 97. 1930301 1930451 1930601 1930751 1930901. 97 97 97 97 97. 1930451 1945451 1945601 1945751 1945901. 97 97 97 97 97. 1930601 1945601 1960601 1960751 1960901. 97 97 97 97 97. 1930751 1945751 1960751 1975751 1975901. 900. 97 97 97 97 97. 1930901 1945901 1960901 1975901 1990901. 1200. 97 97 97 97 97. 1930121 1945121 1960121 1975121 1990121. Zócalos desmontables alto 200 mm Profundidad Gabinete (P) mm. 300 450 600 750 900. P. 28. 97 97 97 97 97. 200. 1920302 1920452 1920602 1920752 1920902. Ancho Gabinete (A) en mm 450 600 750. 300. 97 97 97 97 97. 1930302 1930452 1930602 1930752 1930902. 97 97 97 97 97. 1930452 1945452 1945602 1945752 1945902. 97 97 97 97 97. 1930602 1945602 1960602 1960752 1960902. 97 97 97 97 97. 1930752 1945752 1960752 1975752 1975902. 900. 97 97 97 97 97. 1930902 1945902 1960902 1975902 1990902. 1200. 97 97 97 97 97. 1930122 1945122 1960122 1975122 1990122.

(29) Gabinetes para instalaciones eléctricas. Puertas con Visor Son indicadas para los casos en que sea necesario visualizar el estado de aparatos o instrumentos y a la vez evitar su contacto con ambientes agresivos o personas no autorizadas. Fabricadas en chapa de acero BWG 16, cuentan con refuerzos perimetrales y visor de vidrio templado fijado mediante cinta adhesiva doble faz y prensavisores mecánicos.. Alto Gabinete (H) mm. 600 750 900 1200 1500 1800 2100. 600. 97 97 97 97 97 97 97. Ancho Gabinete (A) en mm 750 900. 030606V 030607V 030609V 030612V 030615V 030618V 030621V. 97 97 97 97 97 97 97. 030706V 030707V 030709V 030712V 030715V 030718V 030721V. 97 97 97 97 97 97 97. 030906V 030907V 030909V 030912V 030915V 030918V 030921V. Puertas ciegas Alto Gabinete (H) mm. 600 750 900 1200 1500 1800 2100. 600. 97 97 97 97 97 97 97. Ancho Gabinete (A) en mm 750 900. 030606 030607 030609 030612 030615 030618 030621. 97 97 97 97 97 97 97. 030706 030707 030709 030712 030715 030718 030721. 97 97 97 97 97 97 97. 030906 030907 030909 030912 030915 030918 030921. P. 29.

(30) Correderas Están diseñadas para ser montadas directamente en la estructura de los gabinetes, fijándolas a las perforaciones 14x8 que se encuentran en todo su contorno. Permiten el montaje de los soportes para bandeja (Códigos 9715XXXXX) y su regulación contínua en la. Código. 97 97 97 97 97. profundidad del gabinete. Fabricadas en chapa de acero al carbono espesor BWG #14, punzonada y plegada. Terminación superficial: Pintura en polvo termoconvertible color Beige RAL 7032. Se entregan con la correspondiente bulonería de fijación.. Profundidad Gabinete (P). Largo (P) mm. 300 450 600 750 900. 200 350 500 650 800. 1600300 1600450 1600600 1600750 1600900. Soportes para bandejas y contrafrentes. Alturas (L) mm. Código Perfil “L” destinado al montaje de bandejas y contrafrentes. Fabricado en chapa de acero espesor BWG #14. Cuentan con perforaciones en toda su longitud, con un paso de 25 mm. Terminación superficial: Pintura color Beige RAL 7032. Están diseñados para ser montados sobre las correderas (Código 97 16 XXXXX). Esto permite su desplazamiento contínuo en toda la profundidad del gabinete.. 97 97 97 97 97 97 97 97 97 97 97 97 97 97 97. Bandejas Placas de montaje, de altura total o parcial, combinables para utilizar en los gabinetes componibles. Fabricadas en chapa galvanizada BWG #14, punzonada y plegada.. Altura bandeja (mm). 100 125 150 200 250 300 350 400 500 650 800 1100 1400 1700 2000. P. 30. 97 97 97 97 97 97 97 97 97 97 97 97 97 97 97. Se entregan con los correspondientes tornillos de fijación. Para el montaje de las mismas deberán pedirse aparte los soportes de bandeja 97 15 XXXXX.. 1500100 1500125 1500150 1500200 1500250 1500300 1500350 1500400 1500500 1500650 1500800 1501100 1501400 1501700 1502000. 100 125 150 200 250 300 350 400 500 650 800 1100 1400 1700 2000. 200. 300. 450. Ancho Gabinete (mm) 600. 750. 900. 1200. 120. 220. 370. Ancho Bandeja (mm) 520. 670. 820. 1120. 0502010 0502012 0502015 0502020 0502025 0502030 0502035 0502040 0502050 0502065 0502080 0502110 0502140 0502170 0502200. 97 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 0503010 0503012 0503015 0503020 0503025 0503030 0503035 0503040 0503050 0503065 0503080 0503110 0503140 0503170 0503200. 97 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 0504010 0504012 0504015 0504020 0504025 0504030 0504035 0504040 0504050 0504065 0504080 0504110 0504140 0504170 0504200. 97 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 0506010 0506012 0506015 0506020 0506025 0506030 0506035 0506040 0506050 0506065 0506080 0506110 0506140 0506170 0506200. 97 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 0507010 0507012 0507015 0507020 0507025 0507030 0507035 0507040 0507050 0507065 0507080 0507110 0507140 0507170 0507200. 97 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 0509010 0509012 0509015 0509020 0509025 0509030 0509035 0509040 0509050 0509065 0509080 0509110 0509140 0509170 0509200. 97 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 0512010 0512012 0512015 0512020 0512025 0512030 0512035 0512040 0512050 0512065 0512080 0512110 0512140 0512170 0512200.

(31) Gabinetes para instalaciones eléctricas. Soportes perforados Conjunto de accesorios diseñado para instalar elementos sin la colocación de placas de montaje (Bandejas), para reforzar la estructura en caso de montaje de aparatos de maniobra pesados, o para realizar adaptaciones especiales en la estructura del tablero, tales como divisiones verticales en la profundidad del mismo. Pueden utilizarce para montar aisladores cónicos y para adaptar soportes para aisladores en gabinetes de profundidades mayores. Su diseño permite montarlos. directamente en la estructura de los gabinetes, fijándolos a las perforaciones distribuidas en todos los perfiles que la componen. El paso de 25 mm entre perforaciones y la regulación que admite la forma de estas permite el armado de estructuras de soporte practicamente en todo el interior del gabinete. Cuentan con perforaciones 14x8 mm, aptos para utilizar bulones de hasta medida M8, en toda su superficie. Se fabrican en dos versiones: Abiertos y Cerrados.. l ABIERTOS Con forma de perfil “C”, y extremos abiertos. Para ser utilizados principalmente como superficie de apoyo, ya sea de aparatos como de otros elementos, ubicado a lo ancho del gabinete, en posición horizontal o vertical. Se fabrican en medidas que corresponden a los anchos y profundidades estandar de los gabinetes.. l CERRADOS Con forma de perfil “C”, y extremos cerrados. Para ser utilizados principalmente como perfiles de refuerzo y/o separación para las estructuras de los gabinetes modulares. Están diseñados para ser colocados ”dentro” de la estructura y fijado a la misma mediante bulonería std. Se fabrican en medidas que corresponden a los anchos y profundidades estandar de los Gabinetes. Soportes Abiertos Código. 97 97 97 97 97 97 97. 9500195 9500295 9500445 9500595 9500745 9500895 9501195. Soportes Cerrados. Ancho Gabinete. Largo (L) mm. 200 300 450 600 750 900 1200. 195 295 445 595 745 895 1195. Código. 97 97 97 97 97. 9100200 9100350 9100500 9100650 9100800. Ancho / Prof. Gabinete. 300 450 600 750 900. Largo (L) mm. 200 350 500 650 800. P. 31.

(32) Correderas Cortas Estan destinadas al montaje de soportes para contrafrentes o placas de montaje para aparatos livianos. Permiten el montaje de los soportes para bandeja (Códigos 9715xxxxx) y su regulación sobre la corredera incluida.. Fabricadas en chapa de acero al carbono espesor BWG #14, punzonada y plegada. Terminación superficial: Pintura en polvo termoconvertible color Beige RAL 7032. Se entregan con la correspondiente tornillería de fijación.. Código. Largo Total (T). 97 1806040 97 1809070. Regulación (R). 60 90. 40 70. Contrafrentes abisagrados Placas para protección contra contactos y limitación del acceso a los aparatos. Se fabrican en chapa de acero al carbono espesor BWG#18, pintadas en color Beige RAL 7032. Cuentan con bisagras semiocultas y cierres tipo 1/4 de. Alto contrafrente (h) mm. 150 200 250 300 350 400 500 650 800 1100 1400 1700 2000. P. 32. vuelta. Preparadas para montar sobre los soportes “L”, código 97 15xxxxx, (pedir por separado). Pueden combinarse varios contrafrentes, de distintas alturas, sobre el mismo soporte, hasta completar la altura útil del gabinete.. 450. 600. Ancho Gabinete (mm) 750. 900. 1200. 370. 520. Ancho Contrafrente (a) mm 670. 820. 1120. 97 97 97 97 97 97 97 97 97 97 97 97 97. 0404015 0404020 0404025 0404030 0404035 0404040 0404050 0404065 0404080 0404110 0404140 0404170 0404200. 97 97 97 97 97 97 97 97 97 97 97 97 97. 0406015 0406020 0406025 0406030 0406035 0406040 0406050 0406065 0406080 0406110 0406140 0406170 0406200. 97 97 97 97 97 97 97 97 97 97 97 97 97. 0407015 0407020 0407025 0407030 0407035 0407040 0407050 0407065 0407080 0407110 0407140 0407170 0407200. 97 97 97 97 97 97 97 97 97 97 97 97 97. 0409015 0409020 0409025 0409030 0409035 0409040 0409050 0409065 0409080 0409110 0409140 0409170 0409200. 97 97 97 97 97 97 97 97 97 97 97 97 97. 0412015 0412020 0412025 0412030 0412035 0412040 0412050 0412065 0412080 0412110 0412140 0412170 0412200.

(33) Gabinetes para instalaciones eléctricas. Contrafrentes abulonados Placas para protección contra contactos y limitación del acceso a los aparatos. Se fabrican en chapa de acero al carbono, espesor BWG #18, con terminación superficial por pintura en polvo termoconvertible color Beige RAL 7032. Preparadas para fijar sobre los soportes “L”, código 97 15xxxxx, mediante tornillos. Pueden combinarse varios contrafrentes, de distintas alturas, sobre el mismo soporte, hasta completar la altura útil del gabinete. Alto contrafrente (h) mm. 100 150 200 250 300 350 400 500 650 800 1100 1400 1700 2000. 450. 600. Ancho Gabinete (mm) 750. 900. 1200. 370. 520. Ancho Contrafrente (a) mm 670. 820. 1120. 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 1404010 1404015 1404020 1404025 1404030 1404035 1404040 1404050 1404065 1404080 1404110 1404140 1404170 1404200. 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 1406010 1406015 1406020 1406025 1406030 1406035 1406040 1406050 1406065 1406080 1406110 1406140 1406170 1406200. 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 1407010 1407015 1407020 1407025 1407030 1407035 1407040 1407050 1407065 1407080 1407110 1407140 1407170 1407200. 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 1409010 1409015 1409020 1409025 1409030 1409035 1409040 1409050 1409065 1409080 1409110 1409140 1409170 1409200. 97 97 97 97 97 97 97 97 97 97 97 97 97 97. 1412010 1412015 1412020 1412025 1412030 1412035 1412040 1412050 1412065 1412080 1412110 1412140 1412170 1412200. Contrafrentes parciales calados abisagrados Placas para protección contra contactos y limitación del acceso a los aparatos, con calados para módulos estándar sistema Din. Se fabrican en chapa de acero al carbono, pintadas en color Beige RAL 7032. Permiten la combinación de Alto contrafrente (h) mm. 150 200 300 400 450 600. carátulas de paso 150 y 200 mm, sobre el mismo soporte. Para completar los calados no utilizados, pueden utilizarse las tapas plásticas. Cuentan con bisagras semiocultas y cierres tipo 1/4 de vuelta.. Preparadas para montar sobre los soportes “L”, código 97 15xxxxx, (a pedir por separado). Pueden combinarse con otros ciegos y/o calados por el usuario, hasta cubrir la altura útil total del gabinete.. 450. 600. Ancho Gabinete (mm) 750. 900. 1200. 370. 520. Ancho Contrafrente (a) mm 670. 820. 1120. 97 97 97 97 97 97. 0404015C 0404020C 0404030C 0404040C 0404045C 0404060C. 97 97 97 97 97 97. 0406015C 0406020C 0406030C 0406040C 0406045C 0406060C. 97 97 97 97 97 97. 0407015C 0407020C 0407030C 0407040C 0407045C 0407060C. 97 97 97 97 97 97. 0409015C 0409020C 0409030C 0409040C 0409045C 0409060C. 97 97 97 97 97 97. 0412015C 0412020C 0412030C 0412040C 0412045C 0412060C. P. 33.

(34) Contrafrentes parciales calados abisagrados Plano esquemático. Contrafrentes parciales calados abulonados Placas para protección contra contactos y limitación del acceso a los aparatos, con calados para módulos estándar sistema Din. Se fabrican en chapa de acero al carbono, pintadas en color Beige RAL 7032. Permiten la combinación de carátulas de paso 150 y 200 mm, sobre el mismo soporte. Para completar los calados no utilizados, pueden utilizarse las tapas plásticas. Se montan sobre los soportes (97 15XXXXX), mediante tornillería estándar. Preparadas para montar sobre los soportes “L”, código 97 15xxxxx, ( a pedir por separado). Pueden combinarse con otros ciegos y/o calados por el usuario, hasta cubrir la altura útil total del gabinete.. Alto contrafrente (h) mm. 150 200 300 400 450 600. P. 34. 450. 600. Ancho Gabinete (mm) 750. 900. 1200. 370. 520. Ancho Contrafrente (a) mm 670. 820. 1120. 97 97 97 97 97 97. 1404015C 1404020C 1404030C 1404040C 1404045C 1404060C. 97 97 97 97 97 97. 1406015C 1406020C 1406030C 1406040C 1406045C 1406060C. 97 97 97 97 97 97. 1407015C 1407020C 1407030C 1407040C 1407045C 1407060C. 97 97 97 97 97 97. 1409015C 1409020C 1409030C 1409040C 1409045C 1409060C. 97 97 97 97 97 97. 1412015C 1412020C 1412030C 1412040C 1412045C 1412060C.

(35) Gabinetes para instalaciones eléctricas. Accesorios cubicados de gabinete Estos artículos están destinados a la configuración de cubicados horizontales dentro de columnas estándar, permitiendo separar físicamente distintos sectores del gabinete. Esto permite la intervención segura del usuario sobre los componentes montados en cada cubícle. Esto se logra mediante la combinación de correderas altas y paneles para cubicado.. El sistema está compuesto por: Correderas Altas: Destinadas a reemplazar a las estándar cuando se requiera la conformación de cubicados. Permiten el montaje de los soportes para bandeja en las ranuras correspondientes y el panel para cubicado horizontal en las perforaciones centrales, mediante tornillos autorros-cantes, desde el interior del gabinete. Están disponibles en medidas para. cada profundidad de gabinete estándar. Paneles Para Cubicado Horizontal: Se utilizan para generar separaciones mecánicas dentro de un mismo gabinete. Se fijan a la parte central de las Correderas Altas. Están disponibles para gabinetes de ancho 450 hasta 900 mm y para todas las profundidades disponibles.. ( P - 62 ). 28. 99. (P - 102). Correderas altas. 1700300 1700450 1700600 1700750 1700900. Corredera Alta para gab. Prof. 300 mm Corredera Alta para gab. Prof. 450 mm Corredera Alta para gab. Prof. 600 mm Corredera Alta para gab. Prof. 750 mm Corredera Alta para gab. Prof. 900 mm. ( A - 70 ). 20. ( P - 100 ). 97 97 97 97 97. Código. Descripción. 20. Código. Paneles para cubicado horizontal. 970904030 970904045 970904060 970904075 970904090 970906030 970906045 970906060 970906075 970906090 970907030 970907045 970907060 970907075 970907090 970909030 970909045 970909060 970909075 970909090. Descripción. Cubicado Horizontal p/Gab. A=450 x P=300 Cubicado Horizontal p/Gab. A=450 x P=450 Cubicado Horizontal p/Gab. A=450 x P=600 Cubicado Horizontal p/Gab. A=450 x P=750 Cubicado Horizontal p/Gab. A=450 x P=300 Cubicado Horizontal p/Gab. A=600 x P=300 Cubicado Horizontal p/Gab. A=600 x P=450 Cubicado Horizontal p/Gab. A=600 x P=600 Cubicado Horizontal p/Gab. A=600 x P=750 Cubicado Horizontal p/Gab. A=600 x P=300 Cubicado Horizontal p/Gab. A=750 x P=300 Cubicado Horizontal p/Gab. A=750 x P=450 Cubicado Horizontal p/Gab. A=750 x P=600 Cubicado Horizontal p/Gab. A=750 x P=750 Cubicado Horizontal p/Gab. A=750 x P=300 Cubicado Horizontal p/Gab. A=900 x P=300 Cubicado Horizontal p/Gab. A=900 x P=450 Cubicado Horizontal p/Gab. A=900 x P=600 Cubicado Horizontal p/Gab. A=900 x P=750 Cubicado Horizontal p/Gab. A=900 x P=300. Gabinete A P. 450 450 450 450 450 600 600 600 600 600 750 750 750 750 750 900 900 900 900 900. 300 450 600 750 900 300 450 600 750 900 300 450 600 750 900 300 450 600 750 900. Panel Cubicado a p. 380 380 380 380 380 530 530 530 530 530 680 680 680 680 680 830 830 830 830 830. 200 350 500 650 800 200 350 500 650 800 200 350 500 650 800 200 350 500 650 800. P. 35.

(36) Laterales Cierre lateral individual Placas de chapa BWG #14, punzonados y pintados, para agregar a los gabinetes modulares componibles y cerrar los accesos laterales. Pueden ser utilizados como paneles. Alto Gabinete (h) mm. 200 300 450 600 750 900. Alto Lateral (h) mm. 180 280 430 580 730 880. laterales o superiores. Se fijan a la estructura mediante tornillos M5 x 15 sobre tuercas canasta autorretenidas. Se proveen con la tornillería y el burlete necesario.. 300. Profundidad Gabinete (P) mm. 450 600. 280. 430. 970603020 970603030 970603045 970603060 970603075 970603090. 970604020 970603045 970604045 970606045 970604075 970609045. Largo Lateral (P) mm. 580. 970606020 970603060 970606045 970606060 970606075 970606090. 750. 900. 730. 880. 970607020 970603075 970604075 970606075 970607075 970609075. 970609020 970603090 970609045 970606090 970609075 970609090. Cierre lateral enterizo Paneles de chapa BWG #18, punzonados, plegados y pintados, para agregar a los gabinetes modulares componibles. Para ser utilizados en gabinetes de alto 1200 y superior. Alto Gabinete (h) mm. 1200 1500 1800 2100. Alto Lateral (h) mm. 1195 1495 1795 2095. Se fijan a la estructura mediante tornillos M5 x 15 sobre tuercas canasta autorretenidas. Se proveen con la tornillería y el burlete necesario.. 300. Profundidad Gabinete (P) mm. 450 600. 295. 445. 97 97 97 97. 0603120 0603150 0603180 0603210. 97 97 97 97. 0604120 0604150 0604180 0604210. Largo Lateral (P) mm. 595. 97 97 97 97. 0606120 0606150 0606180 0606210. 97 97 97 97. 750. 900. 745. 895. 0607120 0607150 0607180 0607210. 97 97 97 97. 0609120 0609150 0609180 0609210. Lateral inferior extraible Paneles de chapa BWG #18, punzonados plegados y pintados, para agregar a los gabinetes modulares componibles. Compuesto por placa removibles desde el interior del gabinete, facilitan la. Ancho Gabinete (A) mm. Ancho Lateral (a) mm. realización de acometidas y/o perforaciones en los mismos. Se fijan a la estructura mediante tornillos M5 x 15 sobre tuercas canasta autorretenidas.. Profundidad Gabinete (P) mm. 450 600. 300 200. 200 300 450 600 750 900. P. 36. 100 200 350 500 650 800. 97 97 97 97 97 97. 0702030 0703030 0703045 0703060 0703075 0703090. 350. 97 97 97 97 97 97. 0702045 0703045 0704045 0706045 0704075 0709045. Largo Lateral (P) mm. 500. 97 97 97 97 97 97. 0702060 0703060 0706045 0706060 0706075 0706090. 97 97 97 97 97 97. 750. 900. 650. 800. 0702075 0703075 0704075 0706075 0707075 0709075. 97 97 97 97 97 97. 0702090 0703090 0709045 0706090 0709075 0709090.
