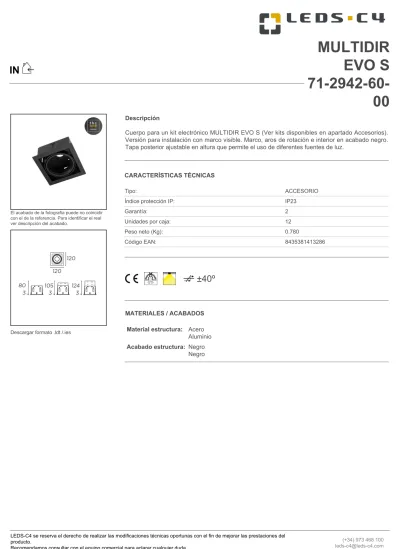

MULTIDIR EVO S

(1)

IN

MULTIDIR

EVO S

71-2942-60-00

El acabado de la fotografía puede no coincidir con el de la referencia. Para identificar el real ver descripción del acabado.

Descargar formato .ldt /.ies

Descripción

Cuerpo para un kit electrónico MULTIDIR EVO S (Ver kits disponibles en apartado Accesorios). Versión para instalación con marco visible. Marco, aros de rotación e interior en acabado negro. Tapa posterior ajustable en altura que permite el uso de diferentes fuentes de luz.

CARACTERÍSTICAS TÉCNICAS

Tipo: ACCESORIO

Índice protección IP: IP23

Garantía: 2

Unidades por caja: 12

Peso neto (Kg): 0.780

Código EAN: 8435381413286

±40º

MATERIALES / ACABADOS Material estructura: Acero

Aluminio

Acabado estructura: Negro Negro

(2)

LEDS-C4 se reserva el derecho de realizar las modificaciones técnicas oportunas con el fin de mejorar las prestaciones del producto.

Recomendamos consultar con el equipo comercial para aclarar cualquier duda.

(+34) 973 468 100 [email protected] www.leds-c4.com

Accessoris

71-4032-N3-M2

Material estructura: Aluminio

Acabado estructura: Gris

Material difusor: Policarbonato

Acabado difusor: Transparente

IP20

71-4033-N3-M2

Módulo LED. Para su instalación es necesario completar la luminaria con uno de los diferentes marcos disponibles.

IP20

71-3885-N3-M2

IP20

71-3886-N3-M2

(3)

Acabado estructura: Blanco

IP20

71-4033-14-M2

IP20

71-3885-14-M2

IP20

71-3886-14-M2

(4)

LEDS-C4 se reserva el derecho de realizar las modificaciones técnicas oportunas con el fin de mejorar las prestaciones del producto.

Recomendamos consultar con el equipo comercial para aclarar cualquier duda.

(+34) 973 468 100 [email protected] www.leds-c4.com 71-5156-14-M2V1

IP20

71-5157-14-M2V1

IP20

71-5086-14-M2V1

IP20

71-5087-14-M2V1

(5)

(6)

MULTIDIR EVO

ARCHITECTURAL

1 OFF

2 LED / LED AC

G8.5

KIT LED / LED AC

KIT G8.5

KIT GU10

MULTIDIR

STRUCTURES

KIT GX8.5

KIT G53

GU10

GX8.5

G53

GU5.3

A

B

*

OPTIONAL

B

A

TRIM

TRIMLESS

D

C

*

1 KIT GU5.3

(7)

A

B

VERSION

POSITION 1

POSITION 2

POSITION 3

POSITION 4

GU10

GX8.5

G53

G8.5

VERSION

POSITION 1

POSITION 2

POSITION 3

POSITION 4

MULTIDIR

EVO S

GU10

GU5.3

Hmax 50mm

Hmax 75mm

Hmax 50mm

Hmax 95mm

Hmax 75mm

X

80

105

124

80 X

X

Hmax 77mm

Hmax 102mm

Hmax 122mm

Hmax 80mm

Hmax 100mm

MULTIDIR

EVO L

100

125

144

100 X

MULTIDIR EVO

ARCHITECTURAL

POSITION 1

POSITION 2

POSITION 3

2

(8)

A

B

L N DRIVER

...

L N

...

L N BALLAST

...

BALLAST

G53

NL TRANSFORMER

...

230 / 240V 50...60Hz H03VVH2.F 3x0.75mm² 230V/240V Driver Equipo led

LED

LED AC

GU10

GX8.5

G8.5

ARCHITECTURAL

MULTIDIR EVO

0-25mm

SMALL 1 LAMP 110x110 TRIM VERSION SMALL 2 LAMP SMALL 3 LAMP BIG 1 LAMP BIG 2 LAMP BIG 3 LAMP 208x110 306x110 160x160 302x160 445x160

TRIM VERSION

GU5.3

3

min. 50mm

min. 200mm

mi

n.

5 0m

m

H03VVH2.F 3x0.75mm² 230V/240V min. 50mm

min. 200mm

mi

n.

5 0m

m

min. 50mm

mi

n.

5 0m

m

min. 50mm

min. 200mm

mi

n.

5 0m

m

H03VVH2.F 3x0.75mm² 230V/240V Impulse Voltage 5KV LED AC 220-240V GU10 100-240V

(9)

ARCHITECTURAL

MULTIDIR EVO

0-25mm

SMALL 1 LAMP 108x108 TRIMLESS VERSION SMALL 2 LAMP SMALL 3 LAMP BIG 1 LAMP BIG 2 LAMP BIG 3 LAMP 206x108 304x108 156x156 300x156 444x156
