Elaborado por Ing. Jovanny Duque

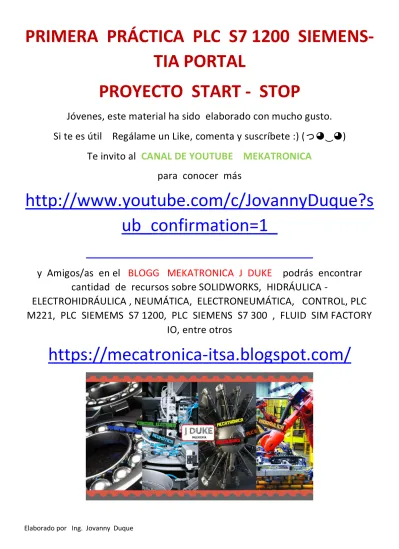

PRIMERA PRÁCTICA PLC S7 1200 SIEMENS- TIA PORTAL

PROYECTO START - STOP

Jóvenes, este material ha sido elaborado con mucho gusto.

Si te es útil Regálame un Like, comenta y suscríbete :) (っ◕‿◕) Te invito al CANAL DE YOUTUBE MEKATRONICA

para conocer más

http://www.youtube.com/c/JovannyDuque?s ub_confirmation=1_

__________________________________

y Amigos/as en el BLOGG MEKATRONICA J DUKE podrás encontrar cantidad de recursos sobre SOLIDWORKS, HIDRÁULICA -

ELECTROHIDRÁULICA , NEUMÁTICA, ELECTRONEUMÁTICA, CONTROL, PLC M221, PLC SIEMEMS S7 1200, PLC SIEMENS S7 300 , FLUID SIM FACTORY

IO, entre otros

https://mecatronica-itsa.blogspot.com/

(2)

Elaborado por Ing. Jovanny Duque

PRIMERA PRÁCTICA PLC S7 1200 SIEMENS PROYECTO START - STOP

1. CREAR CARPETA CONOCIDA S71200-MORTOR2 EN EL ESCRITORIO = DONDE SE GUARDARÁ EL PROYECTO

2. ABRIR EL PROGRAMA TIA PORTAL

3.

4. DARLE UN NOMBRE Y GUARDARLO EN UNA CARPETA CONOCIDA (CREADA PREVIAMENTE) = S71200- MORTOR2

5.

6. CONFIGURAR EL HARDWARE

(3)

Elaborado por Ing. Jovanny Duque

CONFIGURAR LA TARJETA DE 1 SALIDA ANALOGA Y ARRASTRARLA AL PLC

PROGRAMACION

EL EJEMPO CONSISTE EN EL TIPICO ARRANQUE START-STOP DE UN MOTOR

(4)

Elaborado por Ing. Jovanny Duque LISTA DE VARIABLES

REALIZAR EL PROGRAMA EN LADDER

CONFIGURAR COMUNICACIÓN DEL COMPUTADOR CON EL PLC A) SABER LA DIRECCION IP DEL COMPUTADOR

PANEL DE CONTROL / CENTRO DE REDES Y RECURSOS COMPARTIDO/

EN ESTA CASO LA DIRECCION IP DEL COMPUTADOR ES 192.168.0.241 “EN CADA COMPUTADOR ES DIFERENTE “

SE DEBE ASIGNAR AL PUERTO DEL PLC UNA DIRECCION QUE SOLO DIFRIERA EN LOS ULTIMOS NUMEROS

ASIGNAREMOS UNA IP AL PLC 192.168.0. 120 MMUY PARECIDA A LA DEL COMPUTADOR DE LA SIGUIENTE MANERA

(5)

Elaborado por Ing. Jovanny Duque CARGAR AL PLC

EL PROGRAMA IDENTIFICA QUE ESTA RECONOCIENDO UN PLC CON OTRA DIRECCION IP

EL PLC IDENTIFICA QUE

(6)

Elaborado por Ing. Jovanny Duque SE CARGA

(7)

Elaborado por Ing. Jovanny Duque

SE VUELBE A CARGAR EL PROYECTO AL PLC

(8)

Elaborado por Ing. Jovanny Duque

EN DISPOSITIVOS DISPONIBLES PODEMOS VERIFICAR QUE EL PLC YA CUENTA CON LA IP 192.168.0. 120

PROBAR EL FUNCIONAMIENTO DEL PROGRAMA

MANIPULAR LAS ENTRADAS START STOP Y VERIFICAR EL ENCENDIDO Y APAGADO DEL MOTOR

(9)

Elaborado por Ing. Jovanny Duque

Este material ha sido elaborado con mucho gusto.

Si te es útil Regálame un Like, comenta y suscríbete :) (っ◕‿◕) Te invito al CANAL DE YOUTUBE MEKATRONICA

para conocer más

http://www.youtube.com/c/JovannyDuque?sub_confirmation=

1_

__________________________________

y Amigos/as en el BLOGG MEKATRONICA J DUKE podrás encontrar cantidad de recursos sobre SOLIDWORKS, HIDRÁULICA -

ELECTROHIDRÁULICA , NEUMÁTICA, ELECTRONEUMÁTICA, CONTROL, PLC M221, PLC SIEMEMS S7 1200, PLC SIEMENS S7 300 , FLUID SIM FACTORY

IO, entre otros

https://mecatronica-itsa.blogspot.com/
