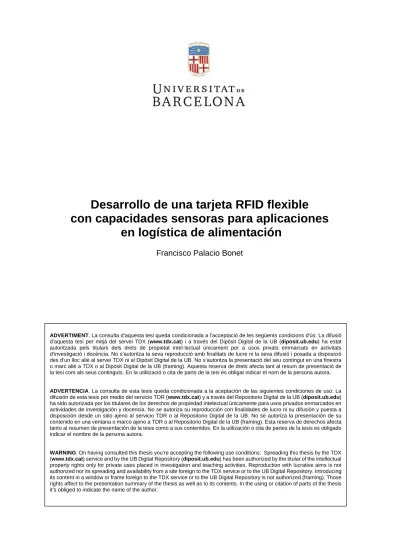

Desarrollo de una tarjeta RFID flexible con capacidades sensoras para aplicaciones

Desarrollo de una tarjeta RFID flexible con capacidades sensoras para aplicaciones

en logística de alimentación

Francisco Palacio Bonet

ADVERTIMENT. La consulta d’aquesta tesi queda condicionada a l’acceptació de les següents condicions d'ús: La difusió d’aquesta tesi per mitjà del servei TDX (www.tdx.cat) i a través del Dipòsit Digital de la UB (diposit.ub.edu) ha estat autoritzada pels titulars dels drets de propietat intel·lectual únicament per a usos privats emmarcats en activitats d’investigació i docència. No s’autoritza la seva reproducció amb finalitats de lucre ni la seva difusió i posada a disposició des d’un lloc aliè al servei TDX ni al Dipòsit Digital de la UB. No s’autoritza la presentació del seu contingut en una finestra o marc aliè a TDX o al Dipòsit Digital de la UB (framing). Aquesta reserva de drets afecta tant al resum de presentació de la tesi com als seus continguts. En la utilització o cita de parts de la tesi és obligat indicar el nom de la persona autora.

ADVERTENCIA. La consulta de esta tesis queda condicionada a la aceptación de las siguientes condiciones de uso: La difusión de esta tesis por medio del servicio TDR (www.tdx.cat) y a través del Repositorio Digital de la UB (diposit.ub.edu) ha sido autorizada por los titulares de los derechos de propiedad intelectual únicamente para usos privados enmarcados en actividades de investigación y docencia. No se autoriza su reproducción con finalidades de lucro ni su difusión y puesta a disposición desde un sitio ajeno al servicio TDR o al Repositorio Digital de la UB. No se autoriza la presentación de su contenido en una ventana o marco ajeno a TDR o al Repositorio Digital de la UB (framing). Esta reserva de derechos afecta tanto al resumen de presentación de la tesis como a sus contenidos. En la utilización o cita de partes de la tesis es obligado indicar el nombre de la persona autora.

WARNING. On having consulted this thesis you’re accepting the following use conditions: Spreading this thesis by the TDX (www.tdx.cat) service and by the UB Digital Repository (diposit.ub.edu) has been authorized by the titular of the intellectual property rights only for private uses placed in investigation and teaching activities. Reproduction with lucrative aims is not authorized nor its spreading and availability from a site foreign to the TDX service or to the UB Digital Repository. Introducing its content in a window or frame foreign to the TDX service or to the UB Digital Repository is not authorized (framing). Those rights affect to the presentation summary of the thesis as well as to its contents. In the using or citation of parts of the thesis it’s obliged to indicate the name of the author.

I

F

F

Departamento de Ingenierías: Sección de electrónica

Programa de doctorado en ingeniería y ciencias aplicadas (RD 99/2011)

Desarrollo de una tarjeta RFID flexible con capacidades sensoras para aplicaciones en logística de alimentación.

Autor: Directores:

Francisco Palacio Bonet Dr. José María Gómez Cama Dr. Santiago Marco Colás Tutor:

Dr. José María Gómez Cama

Barcelona, 2017

III Para Seta, Erik y Cesc…

V

Agradecimientos ^.

VII Si esta tesis ha llegado finalmente a buen puerto no ha sido únicamente por el esfuerzo del que la está presentando, sin la ayuda de mucha gente nunca habría llegado a finalizarse y habría quedado en el océano de los olvidos, por lo tanto, es de obligado cumplimiento agradecer a quien me ha ayudado en su realización, que ha sido mucha gente y me gustaría pedir perdón a los que no nombre y se merecieran estar en estos agradecimientos.

En primer lugar quiero agradecer a mis directores Dr. José María Gómez Cama y Dr.

Santiago Marco Colás, que con su compromiso para conmigo han hecho posible este manuscrito. También a los que trabajaron en el proyecto GoodFood, Xavier Cano y Cristian Villar y a los que fueron miembros del grupo de trabajo ISP que de alguna manera u otra acabaron ayudándome, Dr. Toni Pardo, Dra. Marta Padilla, Dr.

Sergi Udina, Dr. Jordi Fonollosa, Dr. Luis Fernández y un largo etcétera. Por otro lado, me gustaría incluir a los trabajaron en el proyecto fuera del departamento, al grupo de Alemania de EADS, empezando por Jordi Sabater y el Dr. Thomas Becker y a los grupos italianos del CNR con el DR. Stefano Zampolli y de la universidad de Perugia con el Dr. Andrea Scorzoni y el Dr. Michele Cicioni y por último a la gente del País Vasco de la empresa Tekniker, a la Dra. Estefanía Abad y Maider Nuin.

En segundo lugar, y no por ello menos importante, me gustaría agradecer al Dr.

Manel López de Miguel la oportunidad de formar parte de su grupo de trabajo, sin su apoyo nunca habría llegado tan lejos. También incluir a la futura “Dra.” Raquel Pruna, quien siempre da buenos consejos, aunque en ocasiones podamos llegar a discrepar ligeramente. También al Dr. Abdelhamid Errachid por su apoyo y a la Dra.

Mónica Martínez por sus ganas de verme acabar.

Me gustaría agradecer los ánimos de la gente del departamento, especialmente al Dr. Mauricio Moreno que casi cada día me ha ido empujando hasta este final, al Dr.

Albert Romano y al Dr. Sergi Hernández, con los que siempre hay algún tema que discutir. Al Dr. Pere Miribel que en muchos momentos ha tenido que aguantar mis cuitas y al Dr. Jordi Colomer que siempre me ha tenido en cuenta. Incluir a la Dra.

Neus Vidal por sus constantes apoyos. Al grupo del Dr. Ángel Diéguez que junto con el Dr. Oscar Alonso, Joan Canals y Nill Franch he trabajado últimamente. Me gustaría agradecer a la Dra. Aïda Varea su magnífica y muy valiosa aportación y a la Dra. Cristina Paez por el apoyo mutuo en esta recta final. A los compañeros de despacho David (gracias por las gráficas), Albert, Said y Josep, que me han aguantado en silencio. Por último y no de menor importancia agradecer el apoyo del director del departamento, el Dr. Albert Cornet y del decano de la facultad de Física el Dr. Atilá Herms.

Y para finalizar el apoyo incondicional recibido por mi familia, empezando por mi madre, Paquita y siguiendo por mis hermanos Gabi y Carlos junto con mis cuñadas Montse y África y con mis sobrinos Carlos, Nerea, Aina y Asia. También un recuerdo para mi familia política, las dos Natalias y Miquel, que siempre están cuando se les necesita.

Seguro que me dejo a alguien que debería estar en los párrafos anteriores, solo puedo disculparme ante mi mala memoria…Ah, no me puedo dejar a María, que seguro que lo celebraremos como es debido.

Gracias a todos.

IX

Resumen ^.

XI En el momento de la realización de esta tesis doctoral, sobre el año 2004, la tecnología RFID empezaba a crecer, básicamente, gracias a la mejora en el control de stocks de los almacenes que implicaba posibilidad de realizar un inventario sin la necesidad de leer los códigos de barras de los productos. Esta tecnología se basa, en resumen, en la interactuación de dos dispositivos, un lector que envía energía y datos a la vez y una etiqueta que se alimenta mediante la energía enviada por el lector y responde a los datos recibidos. Para el funcionamiento de esta tecnología es necesario que la etiqueta requiera de muy bajo consumo para funcionar.

En esta tesis doctoral se pretende utilizar tecnología RFID para la monitorización en la cadena logística de distribución de productos perecederos, en concreto productos de alimentación, dentro del proyecto europeo “Food Safety and Quality Monitoring with Microsystems, GoodFood. El principal objetivo es asegurar la calidad de los productos en aquellas partes de la cadena logística donde no se tiene control de dicha calidad. En la fabricas procesadoras, en los grandes almacenes o en los mercados se realizan controles que aseguran la calidad. Pero una de las partes donde el control no se realiza, o se realiza de forma deficiente, es la fase de transporte, donde es más difícil implementar dichos controles debido a la movilidad de los elementos que la componen.

Para una mejora en el control de calidad en la cadena logística de productos perecederos se desarrolla una tarjeta RFID con sensores integrados, que permite la monitorización de los productos perecederos en la fase de transporte. Para poder realizar este tipo de tarjeta es necesario implementar una pequeña batería para poder funcionar sin la presencia del lector, además reducir su consumo, reducir su tamaño e implementarla en un formato flexible para una mayor versatilidad.

A lo largo del manuscrito de esta tesis se describe como se ha diseñado la tarjeta físicamente, teniendo en cuenta los requerimientos previos y las especificaciones del estándar ISO/IEC 15693. También se describen las técnicas de reducción de consumo implementadas en la programación de la tarjeta.

A su vez, se describe como se ha realizado el diseño de lectores, los cuales han de comunicarse con la tarjeta para configurarla o recoger sus datos.

Una vez descrito el diseño, se exponen todos los resultados obtenidos en los experimentos, donde se compara la tarjeta RFID junto a otros dispositivos comerciales, tanto en los test de laboratorio como en las pruebas de campo dentro de la cadena logística de distribución de pescado fresco. Los resultados demuestran la viabilidad y el buen funcionamiento de la tarjeta en comparación con los dispositivos comerciales.

Posteriormente se describe la implementación de sensores químicos en la tarjeta RFID. Se explican los métodos de encendido y apagado de estos sensores para una disminución drástica de su consumo energético y se analiza cómo afecta a la dinámica de los sensores este tipo de reducción de consumo. Se demuestra la viabilidad de la implementación de este tipo de sensores en tarjetas RFID de muy bajo consumo se analiza el método adecuado en función del tipo de transporte.

Para finalizar se describen las conclusiones, donde se analizan todas las mejoras aportadas por la tarjeta RFID con capacidades sensoras dentro de la cadena logística de distribución de los productos perecederos en la industria agroalimentaria.
