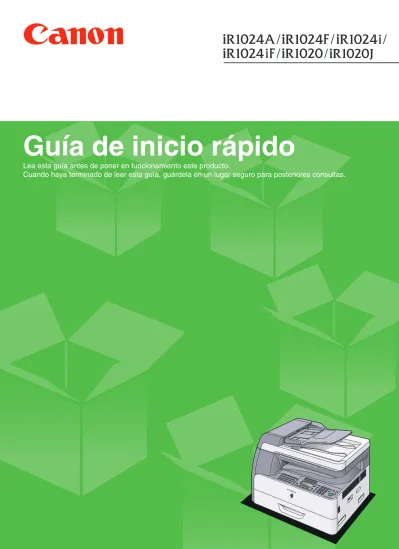

Guía de inicio rápido
Lea esta guía antes de poner en funcionamiento este producto.
Cuando haya terminado de leer esta guía, guárdela en un lugar seguro para posteriores consultas.
Quick Start Guide
Printed on non-chlorine bleached paper. Gedruckt auf chlorfrei gebleichtem Papier.
CANON INC.
30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan
CANON U.S.A., INC.
One Canon Plaza, Lake Success, NY 11042, U.S.A.
CANON CANADA INC.
6390 Dixie Road Mississauga, Ontario L5T 1P7, Canada
CANON EUROPA N.V.
Bovenkerkerweg 59-61 1185 XB Amstelveen, The Netherlands
(See http://www.canon-europe.com/ for details on your regional dealer)
CANON LATIN AMERICA, INC.
703 Waterford Way Suite 400, Miami, Florida 33126 U.S.A.
CANON AUSTRALIA PTY. LTD.
1 Thomas Holt Drive, North Ryde, Sydney, N.S.W. 2113, Australia
CANON CHINA CO., LTD.
15F Jinbao Building No.89 Jinbao Street, Dongcheng District, Beijing 100005, China
CANON SINGAPORE PTE. LTD.
1 HarbourFront Avenue #04-01 Keppel Bay Tower, Singapore 098632
CANON HONGKONG CO., LTD.
19/F., The Metropolis Tower, 10 Metropolis Drive, Hunghom, Kowloon, Hong Kong
Configuración del equipo
Salvo en caso de que se indique lo contrario, las ilustraciones utilizadas en este manual
corresponden al modelo iR1024iF sin ningún equipo opcional instalado en éste; asimismo, los
menús descritos en este manual también corresponden al modelo iR1024iF.
¿Lo tiene todo?
Antes de configurar el equipo
●
Retire toda la cinta adhesiva del equipo.
●
Asegúrese de que el transporte del equipo se
lleva a cabo mediante al menos dos personas
y que se utilizan los orificios de agarre
situados a la izquierda y derecha del mismo,
●
Equipo
●
Cassette de papel (opcional)
●
Etiquetas de destino*
●
Guía de inicio rápido
●
CD de software del usuario**
●
CD del manual del usuario***
●
Instrucciones para desembalar
el equipo
●
Cable de alimentación
●
Cable del
En función del modelo de su equipo, puede que algunas configuraciones no estén disponibles y
el número en la parte superior de cada menú puede variar.
Manuales del equipo
●
Guía de inicio rápido (este documento): configuración del equipo e instalación del software
●
Guía básica (en el CD de software del usuario)*: funciones básicas, mantenimiento,
configuración del equipo y especificaciones
●
Guía avanzada (en el CD de software del usuario)*: funciones avanzadas, interfaz de usuario
de red y remota, monitor del sistema e informes y listas
●
Guía del controlador del escáner (en el CD de software del usuario): configuración del
escáner desde un ordenador
* Incluida en el CD del manual del usuario de iR1020J
●
Unidad del tambor
●
Núcleo de ferrita para
cable USB****
*
Sólo en los modelos iR1024F/iR1024i/iR1024iF
**
Sólo en los modelos iR1024A/iR1024F/iR1024i/iR1024iF/iR1020
***
Sólo en el modelo iR1020J
****
Sólo en los modelos iR1024i/iR1024iF
***** Sólo en los modelos iR1024F/iR1024iF
Instalación del cartucho de tóner
1
Extraiga la caja de plástico del embalaje.
2
Abra la caja y extraiga el cartucho de tóner.
Guarde el embalaje y la caja para utilizarlos en
el futuro.
4
Tire de la palanca del cartucho de tóner (A)
hacia usted e introduzca el cartucho en el
equipo con la flecha (B) orientada hacia el
equipo.
5
Sujete firmemente el cartucho con una mano y
retire totalmente el precinto con la otra.
NOTA
No retire el precinto formando un ángulo.
8
Cierre la tapa frontal.
A
PRECAUCIÓN
– No toque las partes (A) y (B).
– No retire el precinto (C) antes de introducir el
cartucho en el equipo, ya que se podría derramar el
tóner.
3
Abra la tapa frontal.
6
Gire la palanca del cartucho (A) hasta el fondo
en el sentido contrario a las agujas del reloj.
7
Empuje la palanca hacia abajo.
A
C
B
A
Instalación de la unidad del tambor
1
Abra la tapa izquierda.
2
Abra el paquete de la nueva unidad del tambor y
retire el material de embalaje protector (A).
5
Después de insertar la unidad completamente,
retire el papel naranja.
6
Cierre la tapa izquierda.
PRECAUCIÓN
Tenga cuidado de no pillarse los dedos.
3
Sujete la unidad por las asas que se encuentran
a ambos lados.
4
Alinee las marcas de ambos lados de la
unidad de tambor (B) con las marcas del
dispositivo (A) y, a continuación, inserte la
unidad en el dispositivo completamente.
PRECAUCIÓN
No toque la parte (A), ya que la calidad de la imagen
podría verse deteriorada.
B B A A
A
6
Carga del papel
1
Tire del cassette de papel hasta el tope.
2
Iguale los bordes de la pila de papel.
Conexión de los cables del teléfono (sólo para los modelos iR1024F/iR1024iF)
Conecte el cable telefónico suministrado a la toma
de la línea telefónica (A) y a la toma de pared.
Si es necesario, conecte el teléfono externo a la
toma de dispositivo externo (B).
Usuarios en el Reino Unido:
Si es necesario, utilice un adaptador de BT,
disponible por separado, para conectar un
dispositivo externo.
B
3
Cargue la pila de papel con la cara en la que
desee imprimir hacia arriba.
NOTA
Asegúrese de que el borde posterior de la pila de
papel está en contacto con la guía posterior del papel
(C), de que el conjunto del papel no sobrepasa el
límite marcado (A) y de que queda por debajo de los
pequeños salientes (B) de las guías del papel.
4
Introduzca el cassette de papel con cuidado
hasta el fondo.
PRECAUCIÓN
Tenga cuidado de no pillarse los dedos.
NOTA
Para obtener información sobre cómo cargar papel en
la bandeja de alimentación, consulte el capítulo 3,
“Papel de impresión”, en la Guía básica.
A
B
B
C
Conexión del cable de alimentación, encendido del equipo
1
2
Conecte el cable de alimentación suministrado al
conector posterior y a la toma de pared y pulse [l]
en el interruptor de alimentación principal para
encender el equipo.
Si aparece el mensaje <IDIOMA PANTALLA>,
pulse
[
] o [
] para seleccionar un idioma
para la pantalla LCD y pulse [OK].
Si...
●
Aparece <CIERRE LAS TAPAS/TAPA FRONTAL O IZDA.>:
Asegúrese de que la tapa frontal o izquierda está cerrada correctamente.
(Consulte “Instalación del cartucho de tóner”, en la pág. 3, o “Instalación de la unidad del tambor”, en la pág. 5.)
●
Aparece <NO HAY TÓNER/CAMBIE EL TÓNER>:
Asegúrese de que el cartucho de tóner está correctamente instalado.
(Consulte “Instalación del cartucho de tóner”, en la pág. 3.)
●
Aparece <TAMBOR NO COLOCADO/INTRODUZCA EL TAMBOR>:
Asegúrese de que la unidad del tambor esté instalada correctamente.
(Consulte “Instalación de la unidad del tambor”, en la pág. 5.)
●
Aparece <CARGUE PAPEL>:
Asegúrese de que el papel se ha cargado correctamente en el cassette de papel.
(Consulte “Carga del papel”, en la pág. 7.)
Interruptor de alimentación principal
I D I O M A P A N T A L L A E S P A N O L
y selección del idioma y el país
3
4
Si aparece el mensaje <SELECCIÓN PAÍS>,
pulse
[
] o [
]
para seleccionar un país y,
a continuación, pulse [OK].
El equipo accede al modo preparado.
ADVERTENCIA
Este equipo genera campos magnéticos de bajo nivel. Si
utiliza un marcapasos y detecta anomalías, aléjese del
equipo y consulte a su médico.
NOTA
– Durante las tormentas eléctricas, desenchufe el cable
de alimentación de la toma de corriente. (Tenga en
cuenta que los documentos almacenados en al
memoria del equipo se eliminarán cuando desenchufe
el cable de alimentación.)
– Después de desenchufar el equipo, espere al menos
cinco segundos antes de enchufarlo de nuevo.
– No enchufe el equipo en un sistema de alimentación
ininterrumpida (SAI).
S E L E C C I O N P A I S E S P A N A Ej.: 1 0 0 % A 4 T E X T OA 1 0 0 % A U T O T E X T OA0 1
0 1
Sin cassette opcional
Con cassette opcional
Ajuste de fecha y hora
●
Introducción de información
– Teclas numéricas: permiten
introducir números.
– [
] y [
]: mueven la
posición del cursor.
4
Utilice las teclas
numéricas para
introducir la fecha (día/
mes/año) y la hora (en
formato de 24 horas) y, a
continuación, pulse
[OK].
5
Pulse [Detener] para
regresar al modo
preparado.
[OK]
[Detener]
Teclas numéricas
[
]
[
]
[Funciones adicionales]
Ej.: A J U S T E F E C H A / H O R A 3 0 / 0 6 ´ 0 8 1 5 : 5 01
Pulse [Funciones
adicionales].
2
Pulse [
] o [
]
para seleccionar <6.
CONFIG. TEMPORIZ>
y, a continuación, pulse
[OK].
3
Compruebe que aparece
<1. AJUSTE FECHA/
HORA> y, a
continuación, pulse [OK].
Configuración del equipo para enviar faxes
Indicaciones para la introducción de información
La información del remitente que registre en el equipo aparece en la cabecera de cada página
que reciba el destinatario.
NOTA
Antes de enviar un fax, DEBE registrar su número de fax, el nombre de la unidad y la fecha y hora actuales en el
equipo.
Introducción de información
Utilice las siguientes teclas para introducir información en el equipo.
●
Utilice las teclas numéricas para
introducir caracteres. Pulse
repetidamente la tecla numérica hasta
que aparezca el carácter que desee.
●
Pulse [#] para introducir símbolos.
●
Pulse [
] para alternar entre los modos
de entrada:
– [:A]: modo de mayúsculas
– [:a]: modo de minúsculas
– [:1]: modo de números
●
Pulse [
] para mover hacia la
derecha la posición del cursor.
●
Presione [Borrar] o [
] para eliminar
el carácter anterior a la posición del
cursor. Mantenga pulsado [Borrar] para
eliminar la entrada completa.
Al pulsar [
] y [Borrar] para introducir
el nombre de la unidad, el cursor se
desplaza hacia la izquierda y elimina el
CANON 0001
30/06 2008 15:50 FAX 123XXXXXXX
Fecha y hora
Número de fax/teléfono
Nombre de la unidad
Número de página
[
]
[
#
]
[OK]
[Borrar]
Teclas numéricas
[
]
[
]
(Sólo en los modelos iR1024F/iR1024iF)
Puede introducir los siguientes caracteres en cada modo de entrada:
:1
:A
:a
[1] @.-_/
@.-_/
1
[2] ABC
abc
2
[3] DEF
def
3
[4] GHI
ghi
4
[5] JKL
jkl
5
[6] MNÑO mnño 6
[7]
PQRS pqrs
7
[8]
TUV tuv
8
[9]
WXYZ wxyz
9
[0]
0
[ ]
[#]
– . # ! " , ; : ^ _ = / | ’ ? $ @ % & + \ ( ) [ ] { } < >
:A
:a
:1
áéíóúü
14
●
Introducción de información
– Teclas numéricas: introducen
letras y números.
– [ ]: introduce símbolos.
– [ ]: alterna entre los modos de
entrada de letras y números.
– [
]: permite mover hacia la
derecha la posición del cursor.
– [Borrar]/[
]: permite borrar
el carácter que se encuentra
delante de la posición del
cursor. Mantenga pulsado
[Borrar] para borrar toda la
entrada.
Al pulsar [
] y [Borrar] para
introducir el nombre de la
unidad, el cursor se desplaza
hacia la izquierda y elimina el
carácter que se encuentre en
esa posición.
4
Compruebe que aparece
<1. CONFIG.
USUARIO> y, a
continuación, pulse
[OK].
5
Compruebe que aparece
<1. Nº TEL UNIDAD> y,
a continuación, pulse
[OK].
6
Utilice las teclas
numéricas para
introducir su número de
fax/teléfono (con un
máximo de 20 dígitos,
incluidos los espacios) y
pulse [OK].
10
Compruebe que
aparece <1. NOMBRE
UNIDAD> y, a
continuación, pulse
[OK].
11
Utilice las teclas
numéricas para
introducir el nombre
de la unidad (hasta 24
caracteres) y pulse
[OK].
12
Pulse [Detener] para
regresar al modo
preparado.
[OK]
[Detener]
Teclas numéricas
[
]
[
]
[Funciones adicionales]
[Borrar]
[
]
[ ]
N T E L U N I D A D Ej.: Ej.: N O M B R E U N I D A D : aRegistro de información del remitente
1
Pulse [Funciones
adicionales].
2
Pulse [
] o [
]
para seleccionar <3.
CONFIGUR. TX/RX> y,
a continuación, pulse
[OK].
3
Pulse [
] o [
]
para seleccionar
<2. CONFIGURACIÓN
FAX> y, a continuación,
pulse [OK].
7
Pulse [Funciones
adicionales] dos veces.
8
Pulse [
] o [
]
para seleccionar <1.
CONFIGUR. COMÚN>
y, a continuación, pulse
[OK].
9
Compruebe que aparece
<1. CONFIG. DE TX> y,
a continuación, pulse
[OK].
Configuración del tipo de línea telefónica
1
Pulse [Funciones
adicionales].
2
Pulse [
] o [
]
para seleccionar <3.
CONFIGUR. TX/RX> y,
a continuación, pulse
[OK].
3
Pulse [
] o [
]
para seleccionar <2.
CONFIGURACIÓN
FAX> y, a continuación,
pulse [OK].
7
Pulse [Detener] para
regresar al modo
preparado.
4
Compruebe que aparece
<1. CONFIG.
USUARIO> y, a
continuación, pulse
[OK].
5
Pulse [
] o [
]
para seleccionar <2.
TIPO LÍNEA TEL>
y, a
continuación
, pulse
[OK].
6
Pulse [
] o [
]
para
seleccionar el tipo
de línea telefónica y, a
continuación, pulse
[OK].
<TONOS>: marcación por tonos (predeterminada)
<PULSOS>: marcación por pulsos
Configuración del equipo para la recepción de faxes
Selección del modo de recepción adaptado a sus necesidades
Utilice el diagrama siguiente para determinar el modo de recepción adecuado a sus
necesidades.
NOTA
– El contestador automático debe estar conectado directamente al equipo para que funcione el modo <Contest>.
– Para que <Fax/Tel> o <Manual> funcionen, es necesario que esté conectado al equipo un teléfono externo.
– El modo <Contest> no admite buzón de voz.
¿Desea utilizar el equipo para recibir
llamadas de voz?
No
<SóloFax>
Responde a todas las llamada
como si fueran faxes.
¿Desea utilizar un contestador
automático con el equipo?
Sí
<Contest>
Recibe automáticamente los
faxes y graba los mensajes
de voz.
¿Desea recibir faxes automáticamente?
No
<Manual>
No se contesta a ninguna
llamada.
Tiene que recibir los faxes
manualmente.
<Fax/Tel>
Cambia automáticamente
entre las llamadas de fax y de
voz si se conecta un teléfono
al equipo.
Sí
No
Sí
(Sólo en los modelos iR1024F/iR1024iF)
Ajuste del modo de recepción
1
Pulse [Funciones
adicionales].
2
Pulse [
] o [
]
para seleccionar <3.
CONFIGUR. TX/RX> y,
a continuación, pulse
[OK].
3
Pulse [
] o [
]
para seleccionar <2.
CONFIGURACIÓN
FAX> y, a continuación,
pulse [OK].
4
Pulse [
] o [
]
para seleccionar <3.
CONFIG. DE RX> y, a
continuación, pulse
[OK].
5
Pulse [
] o [
]
para
seleccionar
<2. MODO RX> y, a
continuación, pulse
[OK].
6
Pulse [
] o [
]
para
seleccionar el
modo de recepción y, a
continuación, pulse
[OK].
7
Pulse [Detener] para
regresar al modo
preparado.
NOTA
Para obtener más información,
consulte la Guía avanzada.
Configuración del equipo para uso en red
Conexión del equipo a la red
Este equipo dispone de un conector USB y un conector LAN. Si el equipo está conectado a una red
mediante un cable LAN, puede utilizarse el equipo como una impresora de red o bien utilizar
funciones como por ejemplo I-fax, que permite enviar y recibir faxes a través de Internet.
NOTA
– El equipo no incluye un cable LAN.
– Puede utilizar los modelos iR1024A/iR1024F/iR1020 en un entorno de red si la tarjeta de red opcional está instalada.
Especificación de la configuración de la dirección IP
Debe especificarse una dirección IP para permitir la comunicación entre el equipo y el
ordenador.
NOTA
– Antes de realizar el siguiente procedimiento, asegúrese de que el equipo está encendido y conectado a una red.
– Este equipo está ajustado de forma predeterminada para obtener automáticamente una dirección IP mediante
DHCP. Si el servidor de red o el enrutador están configurados para proporcionar una dirección DHCP, lo único que
debe hacer es conectar un cable de red y encender el equipo. El equipo obtendrá una dirección IP
automáticamente.
– El equipo también admite direcciones IP automáticamente mediante los protocolos BOOTP y RARP. Si utiliza estos
protocolos, seleccione <ON> en el paso 6 de los siguientes procedimientos y, a continuación, especifique la
configuración de <2. BOOTP> o <3. RARP>.
(Sólo en los modelos iR1024i/iR1024iF)
1
Conecte un cable LAN de par trenzado de categoría 5 o superior al puerto
10Base-T/100Base-TX de la parte posterior del equipo. Conecte el otro extremo del cable a un enrutador de red o
a un concentrador.
NOTA
Si utiliza el equipo como impresora local, conecte el equipo directamente al ordenador mediante el cable USB.
(Consulte “Instalación/Desinstalación del software (Sólo en los modelos iR1024A/iR1024F/iR1024i/iR1024iF/iR1020)”,
en la pág. 25.)
Especifique la dirección IP manualmente
1
Pulse [Funciones
adicionales].
2
Pulse [
] o [
]
para seleccionar <9.
CONFIG. SISTEMA>
y,
a continuación,
pulse
[OK].
3
Pulse [
] o [
]
para seleccionar <5.
CONFIG. DE RED>
y, a
continuación,
pulse [OK].
Ordenador con conector 10Base-T Ordenador con conector 100Base-TX Concentrador Cable Ethernet
22
4
Compruebe que aparece
<1. CONFIG. TCP/IP> y,
a continuación, pulse
[OK].
5
Compruebe que aparece
<1. DIRECCIÓN IP
AUTO> y, a
continuación, pulse
[OK].
6
Pulse [
] o [
]
para seleccionar <OFF>
y, a continuación,
pulse
[OK].
10
Utilice las teclas
numéricas para
introducir la máscara
de subred y, a
continuación, pulse
[OK].
11
Compruebe que
aparece <4. DIR
PUERTA ENLACE> y,
a continuación, pulse
[OK].
12
Utilice las teclas
numéricas para
introducir el número
de la dirección de la
puerta de enlace y, a
continuación, pulse
[OK].
Ej.: M A S C A R A S U B R E D 0 0 0 . 0 0 0 . 0 0 0 . 0 0 0 Ej.: D I R P U E R T A E N L A C E 0 0 0 . 0 0 0 . 0 0 0 . 0 0 07
Compruebe que aparece
<2. DIRECCIÓN IP> y, a
continuación, pulse
[OK].
8
Utilice las teclas
numéricas para
introducir la dirección IP
y, a continuación, pulse
[OK].
9
Compruebe que aparece
<3. MÁSCARA
SUBRED> y, a
continuación, pulse
[OK].
13
Desconecte la
alimentación principal
del lateral derecho del
equipo y, a
continuación, conecte
la alimentación para
reiniciar el equipo.
NOTA
Si envía documentos a través del
correo electrónico y de I-fax, debe
especificar la configuración de
E-MAIL/I-FAX. (Consulte el
capítulo 3, “Red”, en la Guía
avanzada.)
Ej.:
D I R E C C I O N I P 0 0 0 . 0 0 0 . 0 0 0 . 0 0 0
Instalación/Desinstalación del software
Procedimiento de instalación
Realice el siguiente procedimiento para instalar los controladores de impresora, fax y escáner. Si
instala estos controladores, podrá imprimir y enviar faxes desde el ordenador, además de leer
documentos y guardarlos en el ordenador. Los controladores de impresora se dividen en dos tipos:
PCL y UFRII LT.
●
PCL: se trata del controlador de impresora PCL de Hewlett-Packard, que incluye los controladores
PCL5c, PCL5e y PCL6. El controlador de impresora PCL5c es para impresoras en color, mientras
que los controladores de impresora PCL5e y PCL6 son para impresoras en blanco y negro. PCL6
es una versión avanzada del PCL5e y ofrece mayor velocidad y calidad de impresión. El equipo
admite los controladores de impresora PCL5e y PCL6.
●
UFRII LT: se trata del controlador de impresora UFRII LT de Canon. Al utilizar este controlador, las
diversas tareas de procesamiento de datos ejecutadas convencionalmente en la impresora se
dividen adecuadamente entre el ordenador host y la impresora para reducir enormemente el
tiempo de impresión global. Es posible delegar la carga de trabajo para que coincida con los datos
de salida. La optimización de este proceso resulta en un aumento significativo de la velocidad de
impresión.
Antes de la instalación:
Requisitos del sistema
Microsoft Windows 2000
CPU: Intel Pentium a 133 MHz o superior Memoria: 128 MB como mínimo
Microsoft Windows XP
CPU: Intel Pentium/serie Celeron a 300 MHz o superior
Memoria: 128 MB como mínimo
• No conecte el cable USB antes de instalar el
software. Si conecta el cable USB antes de instalar el
software y aparece la pantalla Asistente para
hardware nuevo encontrado, haga clic en [Cancelar].
• Los procedimientos que encontrará a continuación
se explican mediante capturas de pantalla de
Windows XP Professional.
• Inicie sesión como Administrador para instalar el
software.
• Asegúrese de que el equipo está encendido antes de
conectar el cable USB.
• En la pantalla que aparece en cada paso, haga clic en
el botón resaltado para continuar.
• El equipo no incluye un cable USB.
Si no aparece la pantalla
Configuración del CD-ROM,
haga doble clic en [Inicio] en la
barra de tareas de Windows y,
a continuación, haga clic en
[Mi PC].
En Windows Vista, haga clic en
[Inicio] en la barra de tareas de
Windows y, a continuación, haga
clic en [Equipo].
(Sólo en los modelos iR1024A/iR1024F/iR1024i/iR1024iF/iR1020)
NOTA
– El controlador de impresora PCL es opcional en los modelos iR1024A/iR1024F/iR1020. Puede utilizar el controlador de
impresora PCL si ha instalado el kit PCL opcional.
– El controlador de fax sólo está disponible para los modelos iR1024F/iR1024iF.
– El controlador de escáner sólo está disponible a través de una conexión USB.
– Puede utilizar los modelos iR1024A/iR1024F/iR1020 como una impresora de red si la tarjeta de red opcional está instalada.
Conexión USB
Microsoft Windows Server 2003*CPU: Intel Pentium/serie Celeron a 133 MHz o superior
Memoria: 128 MB como mínimo
Microsoft Windows Vista
CPU: Intel Pentium a 800 MHz o superior
Memoria: 512 MB o más
Microsoft Windows Server 2008*
CPU: Mínimo: Procesador Intel Itanium 2/1 GHz (procesador x86), 1,4 GHz (procesador x64) o superior Memoria: 512 MB o más
* Sólo para la conexión de red.
1
2
5
6
7
8
9
10
13
14
15
Coloque el núcleo de ferrita
(A) lo más cerca posible del
lado de tipo B (cuadrado) del
cable USB (B). (sólo en los
modelos iR1024i/iR1024iF)
11
12
16
Conecte el equipo y el
ordenador con un cable USB
(A).
NOTA
– No se incluye el cable USB.
– Si aparece la pantalla Asistente
para hardware nuevo
encontrado, haga clic en
[Cancelar] y continúe con la
instalación.
17
Ha completado la instalación.
A
Conexión de red (Sólo en el caso de los modelos iR1024i/iR1024iF)
1
2
Si no aparece la pantalla
Configuración del CD-ROM,
haga doble clic en [Inicio] en la
barra de tareas de Windows y,
a continuación, haga clic en
[Mi PC].
En Windows Vista/Server
2008, haga clic en [Inicio] en
la barra de tareas de Windows
y, a continuación, haga clic en
[Equipo].
En Windows 2000/Server
2003, haga doble clic en [Mi
PC] en el escritorio de
Windows.
4
5
6
10
Repita este paso para cada
controlador que haya seleccionado.
11
Abra el icono del CD-ROM y
haga doble clic en [MInst]
([MInst.exe]).
3
Al instalar el software en un
ordenador con Windows
Server 2003/Server 2008, no
aparece la pantalla de este
paso.
7
8
9
12
13
14
Procedimiento de desinstalación
Antes de desinstalar el controlador, asegúrese de lo siguiente:
●
Los procedimientos que encontrará a continuación se explican
mediante capturas de pantalla de Windows XP Professional.
●
El software de instalación está disponible para ser
instalado.
●
No se está ejecutando ninguna aplicación en el ordenador.
NOTA
– Para desinstalar el software deberá ser usuario con privilegios de
administrador.
– Al desinstalar el software, primero desinstale iR Toolbox y, a
continuación, los controladores iR.
Eliminación de los controladores iR
3
Haga clic en [Salir].
1
Haga clic en [Inicio] en
la barra de tareas de
Windows
o
[(Todos los)
programas]
o
[Canon]
o
[iR1020 1024 1025]
o
[Desinstalar
controladores].
En Windows Vista, haga clic en [Continuar] si aparece el cuadro de diálogo [Control de cuentas de usuario].
Aparecerá el cuadro de diálogo [Controladores iR Desinstalador].
2
Haga clic en [Eliminar].
Programas incluidos en el CD de software del usuario
●
NetSpot Device Installer (NSDI)
NetSpot Device Installer permite configurar el equipo para efectuar operaciones en la red.
Para obtener más información, consulte el archivo Readme (Léame) y la ayuda en línea del
programa.
●
Canon Font Manager
Canon Font Manager es una utilidad de software que le permite instalar y desinstalar fuentes, etc.
Para obtener más información, consulte el archivo Readme (Léame) de este programa.
●
PCL Barcode
Incluye 30 fuentes escalables de códigos de barras. Para obtener más información, consulte el
archivo Readme (Léame) de este programa.
Para utilizar estos programas, haga doble clic en el archivo .exe de cada programa y, a continuación,
siga las instrucciones en pantalla.
Desinstalación de iR Toolbox
1
Haga clic en [Inicio] en la
barra de tareas de
Windows
o
[(Todos los)
programas]
o
[Canon]
o
[iR Toolbox 4.9]
o
[Desinstalación de
Toolbox].
2
Siga las instrucciones en
pantalla.
Cuando aparezca la pantalla de selección Reparar o quitar
programas, marque la casilla [Quitar] y, a continuación, haga clic en [Siguiente >].
Si se le solicita que confirme la eliminación de una aplicación, etc., haga clic en [Quitar].
Reinicie el ordenador si se le solicita.
3
Haga clic en [Sí].
La desinstalación continúa automáticamente y aparece el siguiente cuadro de diálogo.4
Haga clic en [Salir].
NOTA
Reinicie el ordenador si se le solicita.
Utilización de la ayuda
El CD de software del usuario incluye programas (software de controlador y de
aplicaciones) que no se explican en las guías suministradas. Cuando utilice dichos
programas, siga las instrucciones que se facilitan a continuación para consultar la ayuda en
línea y la ayuda contextual.
Ayuda en línea
Es posible encontrar ayuda adicional en el
archivo de ayuda en línea suministrado con el
software del controlador. En el cuadro de diálogo
[Propiedades], es posible hacer clic en [Ayuda]
para mostrar información sobre todas las
funciones y opciones de los controladores.
En el cuadro de diálogo de ayuda, puede
hacer clic en [Contenido] y, a continuación,
haga doble clic en el título sobre el que
desee ver información.
En el cuadro de diálogo de ayuda, puede
hacer clic en [Índice] y, a continuación,
haga doble clic en la palabra clave de la
lista sobre la que desee ver información.
Para buscar la palabra clave que desee
rápidamente, introduzca una palabra clave
en el cuadro de texto superior. La palabra
clave más cercana aparecerá en la lista
que se muestra debajo.
Ayuda contextual
La ayuda contextual muestra una
explicación de cada elemento del cuadro
de diálogo en el que se encuentre. Utilice
uno de los siguientes métodos para
mostrar la ayuda contextual.
– Haga clic en
(Ayuda) en la barra de
título del cuadro de diálogo
o
haga clic
en el elemento que desee.
– Haga clic con el botón derecho en el
elemento que desee
o
seleccione
[¿Qué es esto?]
– Seleccione el elemento que desee
o
pulse [F1]
Envío de documentos
Siga este procedimiento para enviar faxes, correos electrónicos e I-faxes, o bien para enviar documentos
a un servidor de archivos.
Para obtener información sobre las funciones avanzadas de envío, consulte el capítulo 1, “Funciones
avanzadas de envío”, en la Guía avanzada.
Coloque el documento
Seleccione la función de envío
Coloque el documento en el cristal o cárguelo
en el alimentador adicional de documentos.
Para obtener información sobre los documentos que puede enviar por fax, consulte el capítulo 2, “Manipulación de los documentos”, en la Guía básica.
Pulse [SEND]/[FAX], pulse [
] o [
]
para seleccionar la función de envío y, a
continuación, pulse [OK]. (Para el modelo
iR1024F, pulse [FAX]).
El indicador de SEND/FAX se ilumina y el equipo entra en el modo preparado de enviar/fax.
Si...
●
Desea enviar un documento al servidor de
archivos:
Puede especificar las direcciones del servidor de
archivos únicamente con teclas de marcación
abreviada, códigos de marcación codificada, o bien
la tecla [Libreta de direcciones]. (Consulte el
capítulo 4, “Envío de documentos”, en la Guía
básica.)
1
2
(Sólo en los modelos iR1024F/iR1024i/iR1024iF)
Especifique el destino
Envíe el documento
Especifique el número de fax o la dirección
de correo electrónico/I-fax con las teclas
numéricas.
Pulse [Inicio].
Cuando coloque los documentos en el cristal, pulse [ ] o [ ] para seleccionar el tamaño del documento y, a continuación, pulse [Inicio] en cada documento. Una vez finalizada la lectura, pulse [OK] para iniciar el marcado.
Si...
●
Introduce un número incorrecto al especificar
un número de fax:
Diríjase al dígito incorrecto mediante [
].
●
Introduce un carácter incorrecto al especificar
un correo electrónico o una dirección de I-fax:
Diríjase al carácter incorrecto mediante [
] y, a
continuación, pulse [Borrar]. O bien, mantenga
pulsado [Borrar] para borrar toda la entrada.
Si...
●
Si desea cancelar el envío:
Pulse [Detener] en el panel de operaciones.
Si aparece el mensaje <TECLA STOP PULSADA>,
pulse [OK].
Cuando aparezca el mensaje <¿PARAR DURANT
TX/RX?>, seleccione <SÍ> con [
].
3
4
Copia
Siga este procedimiento para realizar una copia.
Para obtener información sobre las funciones avanzadas de copia, consulte el capítulo 2, “Funciones
avanzadas de copia”, en la Guía avanzada.
Coloque un documento
Acceda al modo de copia
Coloque el documento en el cristal o cárguelo
en el alimentador adicional de documentos.
Para obtener información sobre los documentos que puede copiar, consulte el capítulo 2, “Manipulación de los documentos”, en la Guía básica.
Pulse [COPY].
El indicador de COPY se ilumina y el equipo entra en el modo preparado de copia.
Si...
●
Desea ajustar la calidad y la densidad de la
imagen:
Consulte el capítulo 6, “Copia”, en la Guía básica.
1
2
Introduzca la cantidad de copias
Empiece a copiar
Introduzca el número de copias (entre 1 y 99)
con las teclas numéricas.
Pulse [Inicio].
Si...
●
Introduce un número incorrecto:
Pulse [Borrar] e introduzca un número nuevo.
Si...
●
Si desea cancelar la copia:
Pulse [Detener] en el panel de operaciones.
Si aparece el mensaje <TECLA STOP PULSADA>,
pulse [OK].
Si aparece el mensaje <¿CANCELAR COPIA?>,
pulse [
] para seleccionar <SÍ>.
3
4
1 0 0 % A 4 T E X T O Ej.: A0 3
38
Impresión
Siga este procedimiento para imprimir un documento desde el ordenador.
Compruebe que el controlador de impresora está instalado.
Para obtener más información acerca de la configuración de los controladores de la impresora, consulte
la ayuda en línea.
NOTA
El Barcode Printing Kit opcional es necesario para la función de impresión de códigos de barras. Para obtener más información
sobre la función de impresión de códigos de barras, consulte el Barcode Printing Guide (suministrada con el Barcode Printing Kit
opcional).
Ejecute el comando de impresión
Seleccione la impresora
En un documento abierto de una aplicación,
haga clic en [Archivo] > [Imprimir].
Seleccione el icono de impresora del equipo
([Canon iR1020/1024/1025 UFRII LT],
[Canon iR1020/1024/1025 PCL5e]* o
[Canon iR1020/1024/1025 PCL6]*).
*Sólo para usuarios del PCL Printer Kit
(Sólo en los modelos iR1024A/iR1024F/iR1024i/iR1024iF/iR1020)
Ajuste las preferencias
Imprima el documento
Haga clic en [Preferencias] o en
[Propiedades] para abrir el cuadro de diálogo
correspondiente. Una vez que haya
terminado, haga clic en [Aceptar].
Haga clic en [Imprimir] o [Aceptar].
Si...
●
Desea cancelar la impresión:
Consulte el capítulo 5, “Monitor del sistema”, en la
Guía avanzada.
3
4
Lectura
Siga este procedimiento para leer un documento en el ordenador.
Compruebe que el controlador del escáner está instalado.
Para obtener más información acerca de la configuración del controlador del escáner, consulte la Guía
del controlador del escáner (en el CD de software del usuario).
Coloque un documento
Acceda al modo de lectura
Coloque el documento en el cristal o cárguelo
en el alimentador adicional de documentos.
Para obtener información sobre los documentos que puede leer, consulte el capítulo 2, “Manipulación de los documentos”, en la Guía básica.
Pulse [SCAN].
El indicador de SCAN se ilumina y el equipo entra en el modo preparado de lectura.
1
2
(Sólo en los modelos iR1024A/iR1024F/iR1024i/iR1024iF/iR1020)
Ajuste la función de lectura
Inicie la lectura
Inicie iR Toolbox y, a continuación, ajuste el
formato de lectura.
La marca se mostrará sobre el botón que seleccione.
Pulse [Inicio].
Si...
●
Desea cancelar la lectura:
Pulse [Detener] en el panel de control y, a
continuación, haga clic en [Aceptar] en la pantalla
del ordenador.
3
4
Envío de fax a través del ordenador
Siga este procedimiento para enviar un fax desde el ordenador.
Compruebe que el controlador del fax está instalado.
Para obtener más información acerca de la configuración del controlador del fax, consulte la ayuda en
línea.
Ejecute el comando de impresión
Seleccione el fax
En un documento abierto de una aplicación,
haga clic en [Archivo] > [Imprimir].
Seleccione el icono del fax ([Canon iR1024/
1025 (FAX)]) y, a continuación, haga clic en
[Imprimir] o en [Aceptar].
Si...
●
Desea ajustar las propiedades del fax:
Haga clic en [Preferencias] o [Propiedades] y ajuste
la configuración.
(Sólo en los modelos iR1024F/iR1024iF)
Establezca el destino
Envíe el documento
Especifique el nombre y el número de fax en
[Configuración de envío] y, a continuación,
haga clic en [Agregar a la lista de
destinatarios].
Haga clic en [Aceptar] en la configuración
de envío de fax.
Si...
●
Desea enviar un fax con una hoja de portada:
Haga clic en la ficha [Hoja de portada] y ajuste el
formato de la hoja de portada adjuntada.
Si...
●
Desea cancelar el envío de un fax:
Consulte el capítulo 5, “Monitor del sistema”, en la
Guía avanzada.
3
4
IU remota
Siga el procedimiento siguiente para llevar a cabo la administración de la IU remota.
Para obtener más información, consulte el capítulo 4, “IU remota”, en la Guía avanzada.
Prepare la red
Inicio
Configure el equipo para utilizarlo en una red
y, a continuación, conéctelo junto con el
ordenador al enrutador de red o a un
concentrador.
Inicie el navegador Web, introduzca la
dirección IP del equipo y, a continuación,
pulse [Intro] en el teclado.
(Sólo en los modelos iR1024i/iR1024iF)
Inicio de sesión
Utilice el equipo
Seleccione el modo de inicio de sesión y, a
continuación, haga clic en [Acepter].
En estos momentos, podrá administrar el
equipo en el navegador Web.
Para obtener más información, consulte el capítulo 4, “IU remota”, en la Guía avanzada.
3
4
Sustitución del cartucho de tóner o de la unidad del tambor
Cartucho de tóner
Cuando el tóner se agota por completo y ya no se
puede imprimir, aparece el mensaje <NO HAY
TÓNER/CAMBIE EL TÓNER> en la pantalla LCD.
Siga el procedimiento descrito a continuación para
sustituir el cartucho de tóner con facilidad.
1
Abra la tapa frontal.
2
Tire de la palanca del cartucho de tóner (A)
hacia usted.
PRECAUCIÓN
No retire el cartucho de tóner hasta que el mensaje <NO
HAY TÓNER/CAMBIE EL TÓNER> aparezca en la
pantalla LCD.
3
Gire la palanca hasta el fondo en el sentido de
las agujas del reloj.
4
Extraiga el cartucho del equipo.
PRECAUCIÓN
Procure no agitar el cartucho de tóner usado ni
mantenerlo en posición vertical. Si lo hace, el tóner
podría derramarse. Para desechar el cartucho de tóner,
guárdelo en la caja de plástico original.
5
Extraiga la caja de plástico del embalaje.
6
Abra la caja y extraiga el nuevo cartucho de
tóner.
PRECAUCIÓN
– No toque las partes (A) y (B).
– No retire el precinto (C) antes de introducir el cartucho
en el equipo, ya que se podría derramar el tóner.
7
Tire de la palanca del cartucho de tóner (A)
hacia usted e introduzca el cartucho en el
equipo con la flecha (B) orientada hacia el
equipo.
8
Sujete firmemente el cartucho con una mano y
retire totalmente el precinto con la otra.
A
C
B
A
B
48
9
Gire la palanca hasta el fondo en el sentido
contrario a las agujas del reloj.
10
Empuje la palanca hacia abajo.
11
Cierre la tapa frontal.
PRECAUCIÓN
– Tenga cuidado de no pillarse los dedos.
– Si no puede cerrar la tapa frontal, no la cierre a la
fuerza. Abra la tapa frontal, extraiga el cartucho de
tóner y, a continuación, vuelva a introducirlo en el
equipo.
Unidad del tambor
Cuando aparezca el mensaje <CAMBIE EL
TAMBOR> en la pantalla LCD, sustituya la unidad
del tambor.
ADVERTENCIA
No tire al fuego la unidad del tambor usada, ya que podrían
incendiarse los restos de tóner de la unidad y provocar
quemaduras o un incendio.
PRECAUCIÓN
Si utiliza el equipo sin haber introducido la unidad del tambor,
aparecerá el mensaje <INTRODUZCA EL TAMBOR> en la
pantalla LCD. En este caso, desconecte la alimentación y
coloque la unidad del tambor en el equipo.
1
Abra la tapa izquierda.
2
Mientras sujeta las asas de la unidad del
tambor, bájela ligeramente y extráigala del
equipo.
PRECAUCIÓN
No toque la unidad de fijación, ya que se calienta mucho
durante su uso.
3
Abra el paquete del nuevo tambor y retire el
envoltorio de protección (A).
4
Sujete el tambor por las empuñaduras situadas
a ambos lados.
5
Alinee las marcas de ambos lados de la
unidad de tambor (B) con las marcas del
dispositivo (A) y, a continuación, inserte la
unidad en el dispositivo completamente.
PRECAUCIÓN
No toque la unidad de fijación, ya que se calienta mucho
durante su uso.
6
Después de insertar la unidad completamente,
retire el papel naranja.
7
Cierre la tapa izquierda.
PRECAUCIÓN
– Tenga cuidado de no pillarse los dedos.
– No toque la parte (A), ya que la calidad de la imagen
podría verse deteriorada.
A
B
B
A
A
A
50
Eliminación de atascos
Cuando se produce un atasco en el equipo,
aparece el mensaje de atasco de papel en la
pantalla LCD. Compruebe el indicador de la
ubicación del atasco donde éste se produzca y,
a continuación, retire el papel atascado.
PRECAUCIÓN
– Al extraer documentos o papel atascado, tenga cuidado de
no cortarse las manos con los bordes de los documentos o
del papel.
– Al extraer papel atascado o al inspeccionar la parte interior
del equipo, no permita que collares, brazaletes u otros
objetos de metal entren en contacto con el interior del
equipo, ya que ello podría provocar quemaduras o
descargas eléctricas.
NOTA
No extraiga a la fuerza el documento o el papel atascado del
equipo. Si es necesario, póngase en contacto con el
distribuidor autorizado Canon más cercano para obtener
ayuda.
Atascos de documentos
Si aparece <COMPRUEBE DOCUMENTO> o
<DOCUMENTO MUY LARGO> en la pantalla LCD,
retire el documento atascado del alimentador
adicional de documentos o de la ranura de salida
de documentos.
1
Abra la tapa del alimentador adicional de
documentos.
2
Retire los documentos atascados.
NOTA
No tire del documento enérgicamente, ya que éste
podría romperse.
3
Levante la bandeja del alimentador de
documentos.
4
Retire los documentos atascados.
5
Baje la bandeja del alimentador de documentos
y cierre la tapa del alimentador adicional de
documentos.
PRECAUCIÓN
Tenga cuidado de no pillarse los dedos.
6
Abra la tapa del cristal o del alimentador
adicional de documentos y retire los
documentos atascados.
7
Cierre la tapa del cristal o del alimentador
adicional de documentos.
PRECAUCIÓN
Tenga cuidado de no pillarse los dedos.
Atascos de papel
Si aparece <ATASCO DE PAPEL> en la pantalla,
retire primero el papel atascado del interior del
equipo y, seguidamente, del cassette de papel si
fuera necesario. Si se repiten los atascos de papel,
compruebe lo siguiente:
– Alinee los bordes de la pila de papel en una
superficie lisa antes de cargarla en el equipo.
– Compruebe que el papel que está utilizando
cumple los requisitos de uso. (Consulte el
capítulo 3, “Papel de impresión”, en la Guía
básica.)
– Compruebe que ha extraído los restos de papel
del interior del equipo.
1
Abra la tapa izquierda.
2
Extraiga con cuidado el papel atascado del
equipo.
PRECAUCIÓN
– No toque la unidad de fijación (A), ya que se calienta
mucho durante su uso.
– Si rasga el papel, extraiga todos los trozos para evitar
un nuevo atasco.
– Si el tóner suelto entra en contacto con la piel o la
ropa, lávela con agua fría. El agua caliente puede
hacer que el tóner se fije.
3
Incline la guía de transporte para impresión a
doble cara (A) hacia el equipo y, a
continuación, retire el papel atascado
(únicamente para la copia a doble cara).
A
4
Mantenga levantado el marco de transcripción
(A) y retire el papel atascado (únicamente para
la copia a doble cara).
5
Cierre la tapa izquierda.
PRECAUCIÓN
Tenga cuidado de no pillarse los dedos.
6
Si utiliza el cassette de papel opcional, abra la
tapa situada en el lateral izquierdo del mismo.
Retire el papel atascado y cierre la tapa.
7
Tire del cassette de papel y empuje las
esquinas de la pila hacia debajo de las
lengüetas.
8
Vuelva a empujar con cuidado el cassette de
papel hacia el interior del equipo hasta que
oiga clic.
PRECAUCIÓN
Tenga cuidado de no pillarse los dedos.
A
Instrucciones importantes de seguridad
Los siguientes símbolos se utilizan en los manuales del equipo para indicar las advertencias, precauciones y notas que debe tener en cuenta al usar el mismo.
ADVERTENCIA
Indica una advertencia que puede provocar la muerte o daños
graves si no se respeta.
PRECAUCIÓN
Explica cómo evitar acciones que pueden ocasionarle daños
a usted o ser perjudiciales para su equipo.
NOTA
Explica limitaciones de funcionamiento y cómo evitar
pequeñas dificultades.
Manipulación y mantenimiento
– Siga todas las instrucciones y precauciones señaladas en el equipo.
– No someta el equipo a golpes o vibraciones fuertes.
– Desenchufe siempre el equipo antes de transportarlo o limpiarlo. – Para evitar atascos de papel, no desenchufe nunca el cable de
alimentación, abra la tapa izquierda ni añada o retire papel del equipo mientras imprime.
– Al levantar el equipo, sujételo siempre por las asas en los laterales del equipo. No lo agarre nunca por ninguna de sus bandejas o accesorios.
– No introduzca objetos de ningún tipo a través de las ranuras del equipo, ya que podrían entrar en contacto con puntos sometidos a tensión peligrosa o provocar un cortocircuito en algún componente. Esto puede producir un incendio o descarga eléctrica.
– No permita que ningún objeto pequeño (clips, grapas, etc.) caiga en el interior del equipo. Si cae algún objeto en el interior de la máquina, desconéctela inmediatamente y póngase en contacto con el distribuidor autorizado Canon más cercano.
– Para evitar derramar líquidos en el equipo o alrededor de él, no coma ni beba cerca del equipo. Si se vierte liquido u otra sustancia en el interior de la máquina, desconecte el cable inmediatamente y póngase en contacto con el distribuidor autorizado Canon más cercano.
– Mantenga el equipo limpio. La acumulación de polvo puede impedir que el equipo funcione correctamente.
– Los cartuchos de tóner para este equipo estarán disponibles durante al menos siete (7) años (o durante cualquier período mayor, según la legislación vigente) una vez que se deje de fabricar este modelo.
– Desconecte la máquina de la toma de corriente y póngase en contacto con el distribuidor autorizado Canon más cercano si: – Si el cable de alimentación o el enchufe están dañados o
deshilachados.
– Si se ha derramado líquido en el interior del equipo. – Si el equipo ha estado expuesto a la lluvia o al agua. – Si el equipo no funciona con normalidad siguiendo las
instrucciones de funcionamiento contenidas en esta guía. Ajuste únicamente los controles indicados en las instrucciones que figuran en esta guía. El ajuste inadecuado de otros controles puede provocar averías en el equipo que habitualmente requieren la intervención prolongada de técnicos especializados para devolver el equipo a su estado de funcionamiento normal.
– Tenga cuidado al retirar el papel impreso de la bandeja de salida de papel o al alinearla, dado que puede estar caliente y provocar quemaduras.
Ubicación
– Coloque el equipo sobre una superficie plana, estable y suficientemente resistente como para soportar su peso. – Instale el equipo en un lugar fresco, seco, limpio y bien ventilado. – Asegúrese de que el lugar esté libre de polvo.
– Asegúrese de que el lugar no esté expuesto a altas temperaturas ni a niveles altos de humedad.
– Mantenga el equipo alejado de la luz solar directa, ya que podría dañarse. Si tiene que colocarlo cerca de una ventana, instale cortinas gruesas o persianas.
– No utilice el equipo cerca del agua. Evite que el equipo entre en contacto con objetos mojados o húmedos.
– No utilice ni guarde el equipo a la intemperie.
– No instale el equipo cerca de dispositivos que contengan imanes o generen campos magnéticos como, por ejemplo, altavoces. – En la medida de lo posible, coloque el equipo cerca de una toma de
línea telefónica existente para facilitar la conexión de la línea telefónica al equipo y ahorrarse los gastos de instalación de una nueva toma.
– Coloque el equipo cerca de una toma de corriente estándar de 220 a 240 V ca (50/60 Hz).
– Para asegurar un funcionamiento fiable del equipo y protegerlo contra subidas de temperatura (que pueden impedir que el equipo funcione normalmente y crear riesgos de incendio), no bloquee las aberturas de ventilación. No bloquee ni cubra ninguna de las aberturas del equipo colocándolo sobre un sofá, cama, alfombra u otra superficie similar. No instale el equipo en un armario o encastrado en un mueble, ni tampoco cerca de un radiador u otra fuente de calor, a menos que se proporcione una ventilación adecuada. Deje espacio suficiente alrededor del equipo y asegúrese de que hay más de 5 cm de holgura entre la ranura de ventilación del equipo y la pared u otros equipos.
– No apile cajas o muebles junto a la toma de corriente. Mantenga despejada la zona de alrededor de la toma de corriente para poder acceder rápidamente a ella. Si percibe algo extraño (humo, olores poco habituales o ruidos) cerca del equipo, desenchufe el cable de alimentación inmediatamente. Póngase en contacto con el distribuidor autorizado Canon más cercano.
– No permita que haya ningún objeto sobre el cable de alimentación ni instale el equipo en un lugar donde se pueda pisar el cable. Asegúrese de que el cable de alimentación no tenga nudos ni esté enrollado.
ADVERTENCIA
A menos que se especifique en los manuales del equipo, no
intente llevar a cabo ninguna reparación del equipo. No intente
nunca desmontar el equipo: si abre y retira sus tapas
interiores podría quedar expuesto a tensiones peligrosas u
otros riesgos. Para recibir asistencia técnica, póngase en
contacto con el distribuidor autorizado Canon más cercano.
Denominaciones de modelos
F190504 (iR1020J)
F190500 (iR1024A/iR1024i/iR1020) F190502 (iR1024F/iR1024iF)
Direttiva WEEE (RAEE)
Sólo para la Unión Europea (y el Área Económica Europea).
Estos símbolos indican que este producto no debe desecharse con los residuos domésticos de acuerdo con la Directiva sobre RAEE (2002/ 96/CE) y la Directiva sobre Pilas y Acumuladores (2006/66/CE) y/o la legislación nacional que implemente dichas Directivas.
Si aparece un símbolo químico bajo este símbolo, de acuerdo con la Directiva sobre Pilas y Acumuladores, significa que la pila o el acumulador contiene metales pesados (Hg = Mercurio, Cd = Cadmio, Pb = Plomo) en una concentración superior al límite especificado en dicha Directiva.
Este producto deberá entregarse en un punto de recogida designado, por ejemplo, en un establecimiento autorizado al adquirir un producto nuevo similar o en un centro autorizado para la recogida de residuos de aparatos eléctricos y electrónicos (RAEE), baterías y
acumuladores. La gestión incorrecta de este tipo de residuos puede afectar al medio ambiente y a la salud humana debido a las sustancias potencialmente nocivas que suelen contener estos aparatos.
Su cooperación en la correcta eliminación de este producto contribuirá al correcto aprovechamiento de los recursos naturales.
Los usuarios tienen derecho a devolver pilas, acumuladores o baterías usados sin coste alguno. El precio de venta de pilas, acumuladores y baterías incluye el coste de la gestión medioambiental de su desecho, y bajo ninguna circunstancia se indicará por separado la cuantía de dicho coste en la información y la factura suministradas a los usuarios finales.
Si desea más información sobre el reciclado de este producto, póngase en contacto con el departamento municipal, el servicio o el organismo encargado de la gestión de residuos domésticos o visite www.canon-europe.com/environment.
(Área Económica Europea: Noruega, Islandia y Liechtenstein)
Información de seguridad en relación con el láser
La radiación láser puede ser peligrosa para el cuerpo humano. Por esta razón, la radiación láser emitida dentro de este equipo está herméticamente confinada dentro de la carcasa protectora y de la tapa exterior. Durante el manejo normal del producto por parte del usuario, no puede salir de la máquina ninguna radiación.
Este equipo está clasificado como producto láser de clase 1 según la normativa IEC60825-1:1993+A1:1997 +A2:2001, EN60825-1:1994+A1:2002 +A2:2001
Modelo de 220 a 240 V
La siguiente etiqueta se encuentra adherida a la unidad lectora láser del equipo.
Este equipo está clasificado según la normativa IEC60825-1:1993+A1:1997 +A2:2001, EN60825-1:1994+A1:2002 +A2:2001 y cumple con la normativa de las siguientes clases:
CLASS 1 LASER PRODUCT LASER KLASSE 1
APPAREIL A RAYONNEMENT LASER DE CLASSE 1 APPARECCHIO LASER DI CLASSE 1
PRODUCTO LÁSER DE CLASE 1 APARELHO A LASER DE CLASSE 1
PRECAUCIÓN
La ejecución de controles, ajustes o procedimientos distintos
a los especificados en los manuales del equipo puede
ocasionar la exposición a radiación peligrosa.
Este equipo cumple los requisitos esenciales de la Directiva 1999/5/CE de la CE. (sólo en el modelo F190502 (iR1024F/iR1024iF)) Declaramos que este producto cumple los requisitos EMC de la Directiva 1999/5/CE de la CE (en el modelo F190502 (iR1024F/
iR1024iF)) y 2004/108/EC (en el modelo F190504 (iR1020J), F190500 (iR1020/ iR1024A/iR1024i)) con el valor nominal de tensión de 230 V, 50 Hz, aunque su
especificación sea de 220-240 V, 50/60 Hz. Si se traslada a otro país de la Unión Europea y tiene dificultades con el equipo, llame a la línea de atención al cliente de Canon. (Sólo para Europa)
– Se requiere el uso de un cable blindado para cumplir con los requisitos técnicos de la Directiva EMC.
Como socio de ENERGY STAR, Canon Inc. ha determinado que este producto cumple con el programa ENERGY STAR de rendimiento energético.
El International ENERGY STAR Office Equipment Program (Programa internacional de equipos de oficina de ENERGY STAR) es un programa internacional que promueve el ahorro de energía a través del uso de ordenadores y otro material de oficina.
El programa respalda el desarrollo y la difusión de productos con funciones que reducen el consumo de energía de forma efectiva. Se trata de un sistema abierto en el cual pueden participar voluntariamente los propietarios de empresas.
Los productos objetivo son el material de oficina como ordenadores, pantallas, impresoras, aparatos de fax y fotocopiadoras. Los estándares y logotipos son uniformes en todas las naciones que participan.
