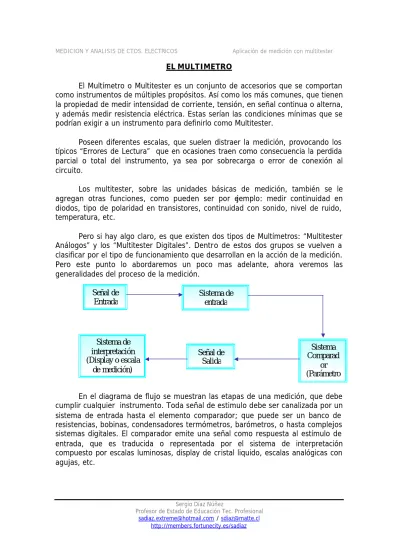

EL MULTIMETRO
El Multímetro o Multitester es un conjunto de accesorios que se comportan como instrumentos de múltiples propósitos. Así como los más comunes, que tienen la propiedad de medir intensidad de corriente, tensión, en señal continua o alterna, y además medir resistencia eléctrica. Estas serían las condiciones mínimas que se podrían exigir a un instrumento para definirlo como Multitester.
Poseen diferentes escalas, que suelen distraer la medición, provocando los típicos “Errores de Lectura” que en ocasiones traen como consecuencia la perdida parcial o total del instrumento, ya sea por sobrecarga o error de conexión al circuito.
Los multitester, sobre las unidades básicas de medición, también se le agregan otras funciones, como pueden ser por ejemplo: medir continuidad en diodos, tipo de polaridad en transistores, continuidad con sonido, nivel de ruido, temperatura, etc.
Pero si hay algo claro, es que existen dos tipos de Multímetros: “Multitester Análogos” y los “Multitester Digitales”. Dentro de estos dos grupos se vuelven a clasificar por el tipo de funcionamiento que desarrollan en la acción de la medición. Pero este punto lo abordaremos un poco mas adelante, ahora veremos las generalidades del proceso de la medición.
En el diagrama de flujo se muestran las etapas de una medición, que debe cumplir cualquier instrumento. Toda señal de estimulo debe ser canalizada por un sistema de entrada hasta el elemento comparador; que puede ser un banco de resistencias, bobinas, condensadores termómetros, barómetros, o hasta complejos sistemas digitales. El comparador emite una señal como respuesta al estímulo de entrada, que es traducida o representada por el sistema de interpretación compuesto por escalas luminosas, display de cristal liquido, escalas analógicas con agujas, etc. Señal de Entrada Sistema Comparad or (Parámetro s de Sistema de interpretación (Display o escala de medición) Sistema de entrada Señal de Salida
Los multitester cumplen, como cualquier instrumento de medición, con todas las etapas anteriores. Pero se debe agregar una etapa intermedia entre el sistema de entrada y el sistema comparador. A ésta etapa se le denomina etapa de selección o conmutación y se encarga de canalizar la señal de entrada por los parámetros adecuados de medición y ser evaluados en distintas escalas de interpretación.
Algunos multitester digitales se denominan auto rango, por establecer automáticamente la escala de medición según la unidad establecida en la entrada.
-Sistema de medición de un multitester convencional con tres canales comparadores.-
En este diagrama se explica en form a general el funcionamiento de un multitester convencional que puede ser digital o analógico.
Señal de Entrada Sistema Comparad or Sistema de interpretación (Display o escala de medición) Sistema de entrada Señal de Salida Sistema de conmutaci Sistema Comparad or Sistema Comparad or Señal de Salida Señal de Salida
TRABAJANDO CON UN MULTITESTER
Para nuestros proyectos se considera necesario aprender a utilizar el multitester, por la versatilidad y variedad de instrumentos que compromete para sus mediciones.
Antes de medir magnitudes debe tener en cuenta lo siguiente:
1.- Saber que magnitud se va a medir (Tensión, corriente o potencia) o que parámetro (Resistencia, continuidad, polarización de transistores, etc.)
2.- Saber que tipo de frecuencia tiene la magnitud (Corriente continua, alterna o mixta)
3.- Comience a medir por la escala más alta de su selector (ejemplo: para medir voltaje se comienza por la escala de 1000v. max)
4.- Antes de medir con un Multímetro analógico, recuerde ajustar la aguja al cero de la izquierda de la escala de medida, cuando valla a medir magnitudes; o ajuste el cero a la derecha, para medir resistencia.
5.- Antes de medir con un instrumento vea la temperatura de funcionamiento normal o tolerancia a las variaciones de temperatura. 6.- Conecte el instrumento al circuito en función de la magnitud o parámetro que se medirá, por ejemplo:
“Para medir Tensión Eléctrica, el instrumento se enfrenta a un circuito energizado y se debe conectar en paralelo al circuito, componente, elemento o máquina que se registre en la medición”. “Para medir Corriente Eléctrica, el instrumento se enfrenta a un circuito energizado y se debe conectar en serie al circuito, componente, elemento o máquina que se registre en la medición”. “Para medir Resistencia Eléctrica, el instrumento se debe enfrentar a un circuito desenergizado y se debe conectar en paralelo al circuito, componente, elemento o máquina que se registre en la medición. Si en el circuito hay presencia de condensadores, éstos deben ser descargados, después de haber desenergizado el circuito. En caso de acumuladores o baterías, sólo se deben desconectar del circuito”.
7.- Verifique que el instrumento tenga una pantalla protectora contra campos magnéticos, en caso contrario, éste no sirve para realizar mediciones en este ambiente
8.- Tenga especial cuidado con los instrumentos de medición, en lo que respecta a su manipulación, recuerde que son equipos de alto costo y muy delicados.
CIRCUITOS DE APLICACIÓN
1.- Construya el circuito del diagrama, sobre el Proto Board con sus componentes.
2.- Antes de montar las resistencias mida el valor de cada una y llene una tabla de datos de valores medidos .Antes de energizar el circuito mida la resistencia total del circuito e ingrese el valor a la tabla de datos.
3.- Conecte las tres resistencias en paralelo y realice las mediciones pertinentes de tensión, corriente total y corrientes parciales.
R1= 100 ohm R2= 220 ohm R3= 330 ohm LED= Diodo 5 mm
4.- Con los valores analíticos (placa de características, código de colores, código de letras y números, etc.) elabore los cálculos pertinentes llenando la tabla de datos analíticos. Compárelos con los valores de la tabla de datos medidos.
EJERCICIOS DE APLICACIÓN 1.- ¿Que es un Multímetro?
2.- ¿Cúando se le puede llamar multitester a un instrumento?
3.- ¿Que consecuencias traen la aplicación de una escala errada o mala conexión?
4.- ¿Cuantos tipos de multitester se pueden clasificar según el sistema de interpretación?
5.- Explique como funcionan los instrumentos de medición según el primer diagrama de flujo N°2 del apunte.
6.- ¿Que significa Auto rango?
7.- Explique el principio de funcionamiento de los multitester según el segundo diagrama de flujo N°2 del apunte.
8.- Nombre las partes más importantes de un multitester digital y uno analógico. Compárelas y comente las observaciones-
9.- Para medir Tensión eléctrica ¿Qué condiciones deben cumplirse para efectuar una medición?
10.- ¿Por qué se debe saber la magnitud a medir antes de aplicar el Multitester a un circuito?
11.- Para medir Resistencia eléctrica ¿Que condiciones deben cumplirse para efectuar una medición?
12.- ¿Qué diferencias existen entre un circuito Serie y un circuito Paralelo?
13.- Según los circuitos de aplicación de la Guía de Trabajo Nº2, ¿Qué diferencia se establece entre la resistencia total medida con la resistencia total calculada?
14.- Explique el enunciado de la primera ley de Kircchoff, referente a los nudos y corrientes eléctricas.
15.- ¿Por que la resistencia equivalente de un circuito paralelo es menor que la menor de las resistencias?
BIBLIOGRAFIA
-ELECTROTECNIA- “Curso Elemental”
H. Hübscher / J. Klaue / W. Plfüger / S. Appelt REVERTÉ S.A. (Barcelona, ESPAÑA –1991)
