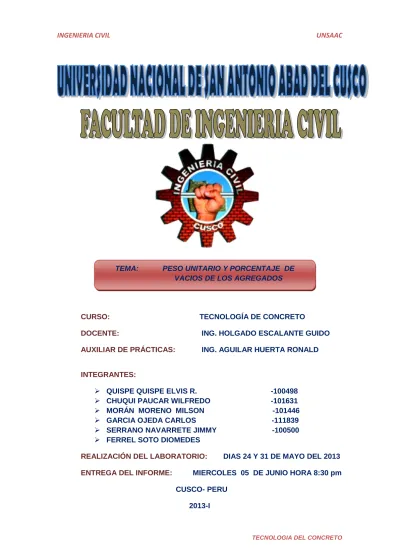

CURSO: TECNOLOGÍA DE CONCRETO
DOCENTE: ING. HOLGADO ESCALANTE GUIDO
AUXILIAR DE PRÁCTICAS: ING. AGUILAR HUERTA RONALD
INTEGRANTES:
QUISPE QUISPE ELVIS R. -100498
CHUQUI PAUCAR WILFREDO -101631
MORÁN MORENO MILSON -101446
GARCIA OJEDA CARLOS -111839
SERRANO NAVARRETE JIMMY -100500 FERREL SOTO DIOMEDES
REALIZACIÓN DEL LABORATORIO: DIAS 24 Y 31 DE MAYO DEL 2013
ENTREGA DEL INFORME: MIERCOLES 05 DE JUNIO HORA 8:30 pm
CUSCO- PERU 2013-I
TEMA: PESO UNITARIO Y PORCENTAJE DE VACIOS DE LOS AGREGADOS
I) DETERMINACIÓN DEL OBJETIVO:
Determinar el peso unitario suelto y compactado para los agregados grueso y fino.
Asimismo calcular el porcentaje de vacios de dichos agregados.
II) DESCRIPCIÓN DEL LABORATORIO:
A.- EQUIPOS Y MATERIALES EMPLEADOS: 1. PROCTOR ESTANDAR:
Metálico y de forma cilíndrica, provisto de agarraderas y suficientemente rígidos para no deformarse bajo duras condiciones de trabajo. Se utilizo dos proctor estándar, el más grande para el agregado grueso y el otro pequeño para el agregado fino.
2. POSILLOS:
Se usó dos posillos, de pesos menores a los 200 gramos para cada agregado.
3. VARILLA COMPACTADORA:
De acero, cilíndrica, de 16mm de diámetro, con una longitud aproximada de 600mm.
4. AGREGADO GRUESO Y FINO:
El agregado seleccionado para este laboratorio pertenece a la cantera de “HATUN RUMI” ubicada en la localidad de BICHO, tanto el grueso como el fino. Se utilizo 10kg de agregado grueso y 2 kg de agregado fino.
5. CUCHARON:
Se utilizo para cargar el agregado y echar hacia el proctor estándar. 6. BANDEJA:
De 50cmx50cm aproximadamente, se utilizo para no perder agregado fino al echar al proctor estándar.
B.- PROCEDIMIENTOS:
i. PESO UNITARIO SUELTO DEL AGREGADO
a. Para el agregado grueso se trabajo con el proctor estándar de mayor diámetro y altura, la muestra representativa se cogió con el cucharon para luego ser echado al proctor estándar a una altura de 20 a 25 cm. del mismo hasta llenarlo por completo.
b. Luego se retiro la capa superior del proctor estándar y se enraso la superficie con la varilla para posteriormente llevar hacia la balanza
y determinar el peso del proctor lleno. Asi determinamos el peso de la muestra suelta.
c. Medimos las dimensiones del proctor estándar y obtenemos su volumen para poder calcular el peso unitario.
d. Este procedimiento se repite 3 veces para después sacar un promedio y obtener un peso unitario suelto promedio.
e. Para el agregado fino se utiliza el proctor estándar de menor diámetro y altura, y el procedimiento es el mismo ya explicado anteriormente.
ii. PESO UNITARIO COMPACTADO DEL AGREGADO
a. En este método tanto para el agregado grueso como para el fino se coloco la muestra representativa en tres capas de igual volumen aproximadamente en el proctor estándar y se apisono con la varilla 25 veces por capa, el apisonado se realizo en el borde superior de cada capa y no hasta el fondo.
b. Luego realizamos los mismos pasos del peso unitario suelto.
C.- CÁLCULOS:
Los cálculos se realizaron, con la aplicación directa de las siguientes fórmulas:
A: Peso especifico aparente según MTC E205 B: Peso unitario de los agregados
W: Peso unitario del agua, 1000 kg/m3
PESO UNITARIO AGREGADO GRUESO Peso proctor estándar = 6549 g Volumen proctor estándar = 1568 cm3 ENSAYO Nº PESO PROCTOR+ MUESTRA SUELTA PESO PROCTOR+ MUESTRA COMPACTADA PESO MUESTRA SUELTA PESO MUESTRA COMPACTADA 1 9710 g 9876 g 3161 g 3327 g 2 9668 g 9792 g 3119 g 3243 g 3 9644 g 9888 g 3095 g 3339 g
Peso promedio muestra suelta = = 3125 g
Peso promedio muestra compactada = = 3303 g
( )
ENSAYO DE PESO UNITARIO Y PORCENTAJE DE VACIOS DE AGREGADO GRUESO
ASTM C29 (MTC 203-2000)
DATOS GENERALES
CANTERA BICHO
FECHA 05/06/2013
DATOS TECNICOS (calculado en laboratorio)
a) PESO UNITARIO SUELTO Y PORCENTAJE DE VACIOS
PESO PROCTOR ESTANDAR: 6.549 kg
PESO PROCTOR ESTANDAR+MUESTRA SUELTA: 9.674 kg
PESO MUESTRA SUELTA: 3.125 kg
VOLUMEN PROCTOR ESTANDAR: 0.001568 m3
DESCRIPCIÓN RESULTADOS
PESO UNITARIO SUELTO DEL AGREGADO GRUESO 1992.98 kg/m3
A: PESO ESPECIFICO APARENTE: 2.617
B: PESO UNITARIO SUELTO: 1992.98 kg/m3
W: PESO ESPECIFICO DEL AGUA: 1000 kg/m3
DESCRIPCION RESULTADOS
PORCENTAJE DE VACIOS 23.84%
b) PESO UNITARIO COMPACTADO Y PORCENTAJE DE VACIOS
PESO PROCTOR ESTANDAR: 6.549 kg
PESO PROCTOR ESTANDAR+MUESTRA COMPACTADA: 9.852 kg
PESO MUESTRA COMPACTADA: 3.303 kg
VOLUMEN PROCTOR ESTANDAR: 0.001568 m3
DESCRIPCION RESULTADOS
PESO UNITARIO COMPACTADO DEL AGREGADO GRUESO 2106.51 kg/m3
A: PESO ESPECIFICO APARENTE: 2.617
B: PESO UNITARIO COMPACTADO: 2106.51 kg/m3
W: PESO ESPECIFICO DEL AGUA: 1000 kg/m3
DESCRIPCION RESULTADOS
PORCENTAJE DE VACIOS 19.50%
PESO UNITARIO AGREGADO FINO Peso proctor estándar = 4252 g Volumen proctor estándar = 940 cm3 ENSAYO Nº PESO PROCTOR+ MUESTRA SUELTA PESO PROCTOR+ MUESTRA COMPACTADA PESO MUESTRA SUELTA PESO MUESTRA COMPACTADA 1 5731 g 5836 g 1479 g 1584 g 2 5752 g 5826 g 1500 g 1574 g 3 5720 g 5836 g 1468 g 1584 g
Peso promedio muestra suelta = = 1482.33 g
Peso promedio muestra compactada = = 1580.67 g
ENSAYO DE PESO UNITARIO Y PORCENTAJE DE VACIOS DE AGREGADO FINO
ASTM C29 (MTC 203-2000) DATOS GENERALES CANTERA BICHO FECHA 05/06/2013
DATOS TECNICOS (calculado en laboratorio)
a) PESO UNITARIO SUELTO Y PORCENTAJE DE VACIOS
PESO PROCTOR ESTANDAR: 4.252 kg
PESO PROCTOR ESTANDAR+MUESTRA SUELTA: 5.73433 kg
PESO MUESTRA SUELTA: 1.48233 kg
VOLUMEN PROCTOR ESTANDAR: 0.000940 m3
DESCRIPCIÓN RESULTADOS
PESO UNITARIO SUELTO DEL AGREGADO FINO 1576.95 kg/m3
A: PESO ESPECIFICO APARENTE: 2.433
B: PESO UNITARIO SUELTO: 1576.95 kg/m3
W: PESO ESPECIFICO DEL AGUA: 1000 kg/m3
DESCRIPCION RESULTADOS
PORCENTAJE DE VACIOS 35.18%
b) PESO UNITARIO COMPACTADO Y PORCENTAJE DE VACIOS
PESO PROCTOR ESTANDAR: 4.252 kg
PESO PROCTOR ESTANDAR+MUESTRA COMPACTADA: 5.83267kg
PESO MUESTRA COMPACTADA: 1.58067 kg
VOLUMEN PROCTOR ESTANDAR: 0.000940 m3
DESCRIPCION RESULTADOS
PESO UNITARIO COMPACTADO DEL AGREGADO FINO 1681.56 kg/m3
A: PESO ESPECIFICO APARENTE: 2.433
B: PESO UNITARIO COMPACTADO: 1681.56 kg/m3
W: PESO ESPECIFICO DEL AGUA: 1000 kg/m3
DESCRIPCION RESULTADOS
PORCENTAJE DE VACIOS 30.89%
III) DIAFRAMA DE FLUJO: De
PESO UNITARIO Y PORCENTAJE DE
VACIOS DE LOS AGREGADOS
AGREGADO GRUESO AGREGADO FINO
Proctor estándar de mayor diámetro y altura
Proctor estándar de menor diámetro y altura
PESO UNITARIO COMPACTADO Llenamos el proctor con la
muestra hasta llenarlo Se coloca el agregado en 3 volúmenes iguales
Luego retiramos la capa superior y enrasamos con la varilla
Posteriormente pesamos en la balanza PESO UNITARIO
SUELTO
Con la varilla se apisona 25 veces por capa
Una vez lleno, se retira la capa superior y se enrasa la parte superior con la varilla
IV) PANEL FOTOGRÁFICO:
V) OBSERVACIONES:
El peso unitario suelto es menor que el peso unitario compactado tanto en el agregado grueso como en el agregado fino.
Para calcular el porcentaje de vacios de los agregados se utilizo el “peso especifico aparente” de los mismos determinados en el anterior laboratorio.
Después se pesa en la balanza
Finalmente mediante la formula calculamos el peso unitario compactado.
Se repite este procedimiento 3 veces para luego sacar un promedio
Repetimos este procedimiento 3 veces para sacar un promedio
Finalmente calculamos el peso unitario suelto mediante la formula.
Para calcular el porcentaje de vacios se utiliza directamente la formula con el peso especifico aparente calculado en el laboratorio anterior.
VI) CONCLUSIONES:
En el peso unitario compactado el agregado entra en mayor cantidad al proctor estándar llenando la mayor cantidad de vacios debido a la compactación con la varilla.
VII) RECOMENDACIONES:
Debido a que algunos materiales de nuestro laboratorio tienen mucho uso seria bueno recaudar dinero del curso para comprar algunos de ellos que estén a nuestro alcance.
VIII) ANEXOS:
La siguiente imagen, es un documento que asegura nuestro trabajo en el laboratorio:
