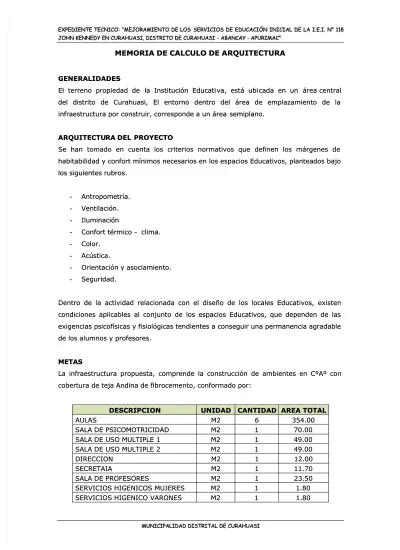

MEMORIA DE CALCULO DE ARQUITECTURA
MEMORIA DE CALCULO DE ARQUITECTURA
GENERALIDADES GENERALIDADES
El terreno propiedad de
El terreno propiedad de la Institución Educatila Institución Educativa, está ubiva, está ubicada en un cada en un área área centralcentral del distrito de Curahuasi, El entorno dentro del área de emplazamiento de la del distrito de Curahuasi, El entorno dentro del área de emplazamiento de la infraestructura por construir, corresponde a un área
infraestructura por construir, corresponde a un área semiplano.semiplano. ARQUITECTU
ARQUITECTURA DEL RA DEL PROYECTOPROYECTO
Se han tomado en cuenta los criterios normativos que definen los márgenes de Se han tomado en cuenta los criterios normativos que definen los márgenes de habitabilidad y confort mínimos necesarios en los espacios Educativos, planteados bajo habitabilidad y confort mínimos necesarios en los espacios Educativos, planteados bajo los siguientes rubros.
los siguientes rubros.
-- Antropometría.Antropometría. -- Ventilación.Ventilación. -- IluminaciónIluminación
-- Confort térmico Confort térmico - - clima.clima.
-- Color.Color.
-- Acústica.Acústica.
-- Orientación y asociamiento.Orientación y asociamiento.
-- Seguridad.Seguridad.
Dentro de la actividad relacionada con el diseño de los locales Educativos, existen Dentro de la actividad relacionada con el diseño de los locales Educativos, existen condiciones aplicables al conjunto de los espacios Educativos, que dependen de las condiciones aplicables al conjunto de los espacios Educativos, que dependen de las exigencias psicofísicas y fisiológicas tendientes a conseguir una permanencia agradable exigencias psicofísicas y fisiológicas tendientes a conseguir una permanencia agradable de los alumnos y profesores.
de los alumnos y profesores. METAS
METAS
La infraestructura propuesta, comprende la construcción de ambientes en CºAº con La infraestructura propuesta, comprende la construcción de ambientes en CºAº con cobertura de teja Andina de fibrocemento, conformado por:
cobertura de teja Andina de fibrocemento, conformado por: DESCRIPCION
DESCRIPCION UNIDAD UNIDAD CANTIDAD CANTIDAD AREA AREA TOTALTOTAL AULAS
AULAS M2 M2 6 6 354.00354.00 SALA
SALA DE DE PSICOMOTRICIDAD PSICOMOTRICIDAD M2 M2 1 1 70.0070.00 SALA
SALA DE DE USO USO MULTIPLE MULTIPLE 1 1 M2 M2 1 1 49.0049.00 SALA
SALA DE DE USO USO MULTIPLE MULTIPLE 2 2 M2 M2 1 1 49.0049.00 DIRECCION
DIRECCION M2 M2 1 1 12.0012.00 SECRETAIA
SECRETAIA M2 M2 1 1 11.7011.70 SALA
SALA DE DE PROFESORES PROFESORES M2 M2 1 1 23.5023.50 SERVICIOS
SERVICIOS HIGENICOS HIGENICOS MUJERES MUJERES M2 M2 1 1 1.801.80 SERVICIOS
SERVICIOS HIGENICOS DE NIÑAS M2 1 18.00 SERVICIOS HIGENICOS DE NIÑOS M2 1 18.00
TOPICO M2 1 12.10
DEP. DE MATERIALES EDUCATIVOS M2 1 7.50
COCINA M2 1 10.00
GUARDIANIA M2 1 10.00
CERCO PERIMETRICO ML 1 74.11 ETAPA DE CONSTRUCCION Obra Nueva
Se considera toda la construcción de la infraestructura como obra nueva y ha sido diseñada según las consideraciones del perfil técnico en un área de 833.45 m2.
Demolición
Si existen demoliciones. Rellenos
Se han previsto, rellenos controlados con material de préstamo y muros de contención en la losa multideportiva, hacia la parte baja, considerándose una estructura de contención de concreto.
Descripción del Proyecto
Consta de los siguientes ambientes u obras.
Cinco (06) aulas con un área de 329.88 m2 para una asignación de espacios de
35 alumnos por aula.
Un (01) ambiente de 74.66 m2 para Usos Múltiples Un (01) ambiente de 74.75 m2 para Sala de Computo.
Un (01) ambiente de 108.52 m2 para el Laboratorio de Física- Química y Biología
con su respectivo depósito. 06 AULAS 354.00 metros cuadrados
01 SALA DE PSICOMOTRICIDAD 70.00 metros cuadrados 01 SALA DE USO MULTIPLE 1 49.00 metros cuadrados 01 SALA DE USO MULTIPLE 2 49.00 metros cuadrados 01 DIRECCION 12.00 metros cuadrados
01 SECRETARIA 11.70 metros cuadrados
01 SALA DE PROFESORES 23.50 metros cuadrados
01 SERVICIOS HIGENICOS MUJERES 1.80 metros cuadrados 01 SERVICIOS HIGENICO VARONES 1.80 metros cuadrados 01 SERVICIOS HIGENICOS DE NIÑAS 18.00 metros cuadrados
01 SERVICIOS HIGENICOS DE NIÑOS 18.00 metros cuadrados 01 TOPICO 12.10 metros cuadrados
01 DEP. DE MATERIALES EDUCATIVOS 7.50 metros cuadrados 01 COCINA 10.00 metros cuadrados
01 GUARDIANIA 10.00 metros cuadrados
01 CERCO PERIMETRICO 74.11 metros cuadrados
Las características técnicas de las obras por construir son las siguientes:
- Trazo y Replanteo.- Esta partida tendrá como fin detallar, la ubicación de la
infraestructura en el terreno de acuerdo a los planos de cimentaciones, arquitectura, y estructuras de detalle y referir estas medidas al terreno, para iniciar las partidas de excavaciones y otros trazos durante la ejecución de la infraestructura del proyecto.
- Movimiento de tierras, comprenderá un primer trabajo de corte con
maquinaria en una altura de 0.60 m para nivelar el terreno, para luego proseguir con la excavación manual en terreno normal compacto, para zapatas y vigas de conexión de acuerdo a los ejes de proyecto y en las profundidades de cimentación, establecidos en los planos de estructuras.
- Obras de concreto simple.- Se emplearán concretos fabricados con
mezcla cemento y hormigón en dosificaciones de 1:8, 1:10 y 1:12 (para producir concretos con un mínimo de F'c = 80 kg/cm2), para estructuras como: solados de zapatas, solados de vigas de conexión, cimientos corridos, sobre cimientos, falso piso, contra piso. Adicionalmente se agregaran piedra mediana en proporciones de 30% a 50%. Empleándose según lo indicado en los planos detalle del presente proyecto.
- Obras de concreto armado.- Las estructuras se han planteado como
sistemas aporticado, empleándose concretos estructurales de F'c = 175 kg/cm2 y F'c = 210 kg/cm2, las dosificaciones consignadas en los análisis de precios unitarios, son referenciales y de carácter presupuestal debiendo los ejecutores y la supervisión, realizar el correspondiente diseño de mezclas de concreto, en un laboratorio certificado como SENCICO, y con los agregados de la cantera, aprobados por la Supervisión. El acero para todas las estructuras será de tipo corrugado, ASTM A-615 NTP 341.031 de Grado 60 con un f'y = 4200 kg/cm 2. El cemento empleado para todas las estructuras de CºAº será cemento Portland del Tipo I. Empleándose los tipos de concretos, según lo indicado en los planos
detalle del presente proyecto, para elementos como: Columnas, Vigas y otros elementos de confinamiento.
- Techos y coberturas.- Comprende el montaje e instalación de los tijerales con
tubo rectangular metálico con secciones de 100 mm x 50 mm x 2 mm y correas también con tubería rectangular metálicas de sección 60 mm x 40 mm x 1.5 mm, con uniones soldadas y con recubrimiento anticorrosivo. Estructura que sirve de apoyo para la fijación de la cobertura que se ha planteado con Teja Andina de fibrocemento de 0.72 m x 1.14 m con un espesor de 5 mm (libre de asbesto). La instalación y forma de los tijerales, será de acuerdo a lo indicado en los planos detalle y especificaciones técnicas del presente proyecto.
- Muros y tabiques de albañilería.- Los muros consignados en el proyecto
corresponden a cerramientos de ambientes y tabiquería no siendo muros del tipo portante, debido a que el criterio estructural corresponde a un sistema aporticado, se han considerado ladrillos de arcilla de tipo King Kong de dimensiones 9 cm x 12.5 cm x 23.5 cm y de resistencia mínima a la comprensión axial de la unidad de albañilería: f ’ b= 130 Kg/cm2 (Ladrillo Tipo IV Norma E-70
Albañilería). La ubicación de los muros en disposición de soga y cabeza será de acuerdo a lo indicado en los planos detalle de los ambientes del presente proyecto.
- Revoques y enlucidos.- Los recubrimientos de los muros, vigas y
columnas se han planteado con tarrajeos de cemento arena 1:5 en interiores y 1:4 en exteriores, debiendo colocarse bruñas de 0,5 cm a 1,0 cm, en los encuentros de vigas, columnas y muros. La disposición de los tarrajeos será de acuerdo a lo indicado en los planos detalle y cuadros de acabados del presente proyecto.
- Cielo Rasos.- Se ha planteado en todos los ambientes de la
infraestructura educativa un falso cielo raso, instalado a un altura mínima de + 2.80 sobre el NPT. Con el sistema de baldosas de fibrocemento texturado, de 0.61m. X 0.61m x 4.0 mm, tipo Súper Board, que está suspendido de los tijerales de techo con perfiles metálicos de aluminio y alambre galvanizado.
- Pisos y pavimentos.- Se han planteado pisos de loseta cerámica de alto
transito GU-4 de 30 cm x 30 cm y 40 cm x 40 cm, los colores del cerámico se encuentran indicadas en los cuadros de acabados de los planos de arquitectura.
Los cerámicos se asentarán de acuerdo con las indicaciones del fabricante, empleándose con pegamento en polvo para cerámico, el tratamiento de las juntas será con fragua. Las dimensiones de las ju nta s serán de acuerdo con lo indicado por el fabricante o dispuesto por la supervisión. Las veredas son de concreto F'c = 140 kg/cm2 en un espesor de 10 cm en anchos de 1.0 m a 1.5 m dependiendo de su ubicación lateral o frontal con pendientes de 1.5 % hacia los canales de evacuación de aguas pluviales. Los N.P.T de los ambientes, se encuentran al mismo nivel de las veredas.
- Zócalos y contra zócalos.- Se han planteado zócalos de cerámico al
interior de los servicios higiénicos de alumnos y alumnas con cerámicos de 25 cm x 40 cm, asentadas sobre el tarrajeo rayado o primario de acuerdo con las especificaciones técnicas. Los colores y tipos de cerámicos para zócalos se encuentran en los cuadros de acabados de los planos. Los contrazócalos exteriores serán en una altura de 30cm acabados con cemento pulido, los contrazócalo interiores serán en una altura de 10 cm en la misma tonalidad de los pisos.
- Carpintería de madera.- Las puertas serán de madera aguano de tablero
rebajado y de tipo contra placadas con triplay y marco de madera aguano, llevan cerraduras metálicas de tres golpes y de tipo bola. Los espesores y dimensiones como los acabados estarán de acuerdo con las especificaciones técnicas y detalle de los planos respectivos.
- Ventanas y Vidrios.- Se han planteado los vidrios como incluidos en los
sistemas de ventanas que serán del Tipo NOVA con vidrio incoloro de 6 mm de espesor, fijados con perfiles y tubos de aluminio semipesado y accesorios para desplazamiento y aseguramiento de las hojas de vidrio en las ventanas. Cuentan además con rejas de fierro cuadrado para su protección exterior. La instalación se harán según las especificaciones técnicas del proyecto y de acuerdo a los planos de detalle.
- Pinturas.- La pintura a emplear para interiores y exteriores será de Tipo
Látex Vinil Acrílico de acabado mate a dos manos, similar o superior a Tecko látex, para su aplicación en muros interiores y exteriores, similarmente en columnas y vigas; previamente se aplicara el imprimante de acuerdo con las especificaciones técnicas del fabricante y con el procedimiento indicado en las especificaciones técnicas de proyecto. En el interior de los ambientes, se ha
previsto un acabado de tipo empastado previo a la colocación de las pinturas. Para las puertas se ha previsto pintura de Tipo Barniz para madera a base de resinas alquídicas sintéticas de alta calidad, de secado rápido y acabado brillante. Para la carpintería metálica, rejas puerta principal, cercos enmallados, se ha previsto la pintura anticorrosiva o base zincromato para luego aplicar una pintura de Tipo Esmalte de resinas alquídicas de alta calidad.
CUADRO DE VANOS
En los vanos de ventanas y puertas se han tomado en cuenta las medidas estándares que propone las normas del Ministerio de Educación; los vanos se puede ver en el cuadro de vanos en los planos de distribución.
CUADRO DE ACABADOS ARQUITECTÓNICOS DEL PROYECTO
Se adjunta una lámina adicional. Para su elaboración se ha tomado en cuenta las características arquitectónicas de la zona.
DURACIÓN
