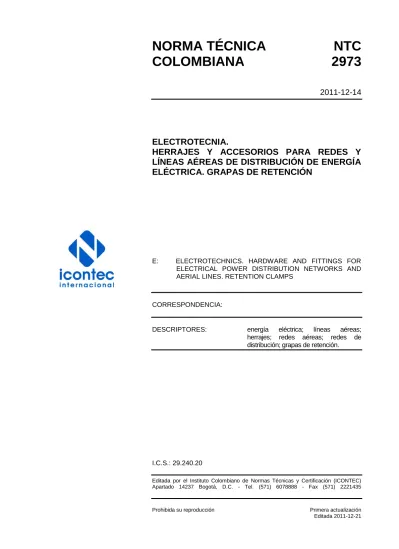

NORMA TÉCNICA
NTC
COLOMBIANA
2973
2011-12-14
ELECTROTECNIA.
HERRAJES Y ACCESORIOS PARA REDES Y
LÍNEAS AÉREAS DE DISTRIBUCIÓN DE ENERGÍA
ELÉCTRICA. GRAPAS DE RETENCIÓN
E: ELECTROTECHNICS. HARDWARE AND FITTINGS FOR ELECTRICAL POWER DISTRIBUTION NETWORKS AND AERIAL LINES. RETENTION CLAMPS
CORRESPONDENCIA:
DESCRIPTORES: energía eléctrica; líneas aéreas; herrajes; redes aéreas; redes de distribución; grapas de retención.
I.C.S.: 29.240.20
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Primera actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 2973 (Primera actualización) fue ratificada por el Consejo Directivo de 2011-12-14. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 133 Líneas de energía.
3M CIDET CODENSA
ELECTRO METALURGIA
EMPRESA DE ENERGÍA DEL QUINDÍO - EDEQ S.A. E.S.P.
EMPRESAS PÚBLICAS DE MEDELLÍN FUNDALCO
FUNDIHERRAJES DE COLOMBIA LTDA. FURIMA S.A.
GAMMA AISLADORES CORONA INGENIERÍA Y REPRESENTACIONES INVERSIONES URIBE MOLINA S.A. JEC MULTIHERRAJES S.A.
MELEC
POLYUPROTEC S.A. SIMELCA S.A.
VARILLAS Y ELÉCTRICOS
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ASEVER CAVAR
CENTRALES ELÉCTRICAS DE NORTE DE SANTANDER
CENTROACEROS CODIMEC LTDA.
COMPAÑÍA ELECTRICA LTDA. DIMEL INGENIERIA S.A. DISICO
ELECTRICOS IINTERNACIONAL ELECTRIFICADORA DE SANTANDER ELECTRIFICADORA DEL CARIBE S.A. E.S.P.
EMPRESA DE ENERGÍA DE BOYACÁ EMPRESA DE ENERGÍA DE
CUNDINAMARCA
EMPRESA DE ENERGÍA DEL PACIFICO -EPSA-
EQUIPELCO GUTEMBERTO
HERRAJES ANDINA LTDA. IMPUCHE
INTERCONEXIÓN ELÉCTRICA S.A. MANUMETAL
MINISTERIO DE COMERCIO, INDUSTRIA Y TURISMO
MINISTERIO DE MINAS Y ENERGÍA ODRQ CIA LTDA.
RETICERTIFICAMOS S.A. SICOLSA SILVER TODOHERRAJE TRANSELCA TYCO ELECTRONICS
UNIVERSIDAD PONTIFICIA BOLIVARIANA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 2973 (Primera actualización)
RESUMEN
CONTENIDO
Página
1. OBJETO ... 1
2. REFERENCIAS NORMATIVAS ... 1
3. DEFINICIONES, CLASIFICACIÓN Y DESIGNACIÓN ... 2
3.1 DEFINICIONES ... 2 3.2 CLASIFICACIÓN ... 2 4. CONDICIONES GENERALES ... 5 4.1 GALVANIZADO ... 5 4.2 ACABADO ... 6 5. REQUISITOS ... 6 5.1 GALVANIZADO ... 6 5.2 DIMENSIONES ... 6 5.3 MATERIAL ... 6 5.4 RESISTENCIA MECÁNICA ... 8
5.5 ENSAYO DE PÉRDIDAS MAGNÉTICAS ... 9
6. TOMA DE MUESTRAS Y CRITERIO DE ACEPTACIÓN O RECHAZO ... 9
6.1 GALVANIZADO ... 9
6.2 INSPECCIÓN VISUAL Y DIMENSIONAL ... 9
NORMA TÉCNICA COLOMBIANA
NTC 2973 (Primera actualización)
RESUMEN
Página
6.4 RESISTENCIA MECÁNICA ... 10
6.5 CRITERIOS DE ACEPTACIÓN PARA EL ENSAYO DE PÉRDIDAS MAGNÉTICAS ... 10
7. ENSAYOS ... 10
7.1 DIMENSIONALES ... 11
7.2 RESISTENCIA AL DESLIZAMIENTO ... 11
7.3 RESISTENCIA A LA ROTURA... 11
7.4 RESISTENCIA A LA ROTURA DEL OJO DE MONTAJE ... 12
7.5 ENSAYO PARA LOS PERNOS EN U ... 13
7.6 PROCEDIMIENTO DE ENSAYO PERDIDAS MAGNÉTICAS (ENSAYO DE DISEÑO) ... 13
8. EMBALAJE Y ROTULADO ... 14
8.1 EMBALAJE ... 14
8.2 ROTULADO ... 15
FIGURAS Figura 1. Grapa de retención tipo pistola de pernos en u ... 3
Figura 2. Grapa de retención en bronce tipo universal ... 4
Figura 3. Grapa de retención tipo recta ... 5
Figura 4. Montaje para los ensayos de rotura y de deslizamiento para las grapas de retención ... 12
Figura 5. Montaje para ensayo de rotura del ojo de las grapas de retención ... 13
NORMA TÉCNICA COLOMBIANA
NTC 2973 (Primera actualización)
RESUMEN
Página
TABLAS
Tabla 1. Requisitos químicos en porcentaje ... 7 Tabla 2. Torque máximo ... 8 Tabla 3. Plan de muestreo para inspección visual y dimensional
Nivel de inspección II, AQL 4 % ... 9 Tabla 4. Plan de muestreo para las pruebas
Nivel de inspección especial S-3, AQL 4 %... 10 Tabla 5. Tipos de ensayo... 11 Tabla 6. Intensidades de corriente que se aplicarán en el ensayo de pérdidas
NORMA TÉCNICA COLOMBIANA
NTC 2973 (Primera actualización)
RESUMEN
1 de 15
ELECTROTECNIA.
HERRAJES Y ACCESORIOS PARA REDES Y LÍNEAS AÉREAS DE DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA. GRAPAS DE RETENCIÓN
1. OBJETO
Esta norma establece los requisitos que deben cumplir y los ensayos a los cuales deben someterse las grapas de retención utilizadas en la construcción de redes y líneas aéreas de distribución y subtransmisión de energía eléctrica hasta 57,5 kV.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección):
NTC 422, Barras de acero aleadas y al carbono, laminadas en caliente y terminadas en frío. Requisitos generales.
NTC 1761, Arandelas de presión (serie inglesa).
NTC 2076, Recubrimiento de zinc por inmersión en caliente para elementos en hierro y acero. NTC 2618, Electrotecnia. Herrajes y accesorios para redes y líneas aéreas de distribución de energía eléctrica. Tornillos y tuercas de acero galvanizado. Serie inglesa.
NTC 4669, Dispositivos de bloqueo para acoples de cuenca y bola de unidades de cadenas de aisladores. Dimensiones y ensayos.
NTC 4965, Tuercas de acero al carbono y acero aleado.
NTC 3241, Siderurgia. Determinación del espesor más delgado del recubrimiento de cinc (galvanizado) en artículos de hierro y acero mediante inmersión en sulfato de cobre (método Preece).
NTC-ISO 2859-1, Procedimientos de muestreo para inspección por atributos. Parte 1: Planes de muestreo determinados por el nivel aceptable de calidad (NAC) para inspección lote a lote. ASTM A536, Standard Specification for Ductile Iron Castings.
NORMA TÉCNICA COLOMBIANA
NTC 2973 (Primera actualización)
RESUMEN
2
ASTM B26, Standard Specification for Aluminum-Alloy Sand Castings.
ASTM B108, Standard Specification for Aluminum-Alloy Permanent Mold Castings. ASTM B148, Standard Specification for Aluminum-Bronze Sand Castings.
ASTM B917, Standard Practice for Heat Treatment of Aluminum-Alloy Castings from All
Processes.
3. DEFINICIONES, CLASIFICACIÓN Y DESIGNACIÓN
Para efectos de esta norma se establecen las siguientes:
3.1 DEFINICIONES
3.1.1 Ensayos de muestreo. Los ensayos de muestreo tienen como objetivo verificar la
calidad de los materiales y de la fabricación
3.1.2 Ensayos de rutina. Los ensayos de rutina tienen como objetivo probar la conformidad de
los herrajes de acuerdo a unos requerimientos específicos, y han de realizarse en todas las piezas.
3.1.3 Ensayos tipo. Los ensayos tipo tienen como objetivo verificar las características de
diseño. Se realizan una sola vez y se repiten cuando se modifican los materiales o el diseño de los herrajes. Los resultados de los ensayos tipo se registran como evidencia de que las piezas cumplen con los requisitos de diseño
3.1.4 Grapa de retención. Herraje utilizado para la fijación de conductores a los aisladores en
las estructuras de retención o terminales. Las grapas de retención podrán ser a pernos, automática a resortes o cualquier combinación de las anteriores. La grapa de retención podrá estar conformada, según diseño, por el cuerpo de la grapa y sus accesorios (pasador, pernos en U, mordaza a cuña, resortes, tuercas, pin de seguridad, arandela de presión y el prensacable o sujetador). Sin embargo, las grapas podrán ser de cualquier tipo (pernadas, a compresión, automáticas, de cuña, etc.). En cualquier caso, deben cumplir con los requisitos de esta norma.
3.1.5 Lote. Cantidad determinada de grapas de retención fabricadas bajo condiciones de
producción presumiblemente uniformes, que se someten a inspección como un conjunto unitario.
3.1.6 Muestra. Grupo de unidades extraídas de un lote que sirve para obtener la información
necesaria y permite apreciar una o más características de ese lote, además servirán de base para una decisión sobre el mismo o sobre el proceso que lo produjo.
NORMA TÉCNICA COLOMBIANA
NTC 2973 (Primera actualización)
RESUMEN
3
