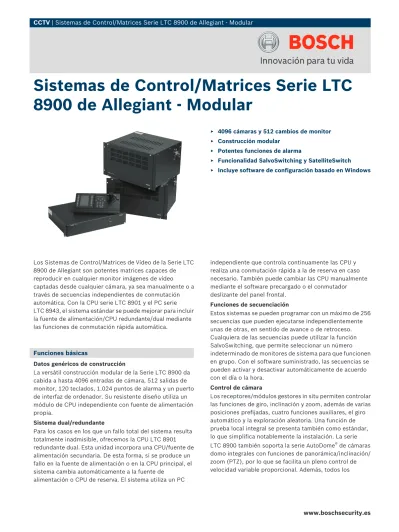

Sistemas de Control/Matrices Serie LTC 8900 de Allegiant - Modular

(1)

Los Sistemas de Control/Matrices de Vídeo de la Serie LTC 8900 de Allegiant son potentes matrices capaces de reproducir en cualquier monitor imágenes de vídeo captadas desde cualquier cámara, ya sea manualmente o a través de secuencias independientes de conmutación automática. Con la CPU serie LTC 8901 y el PC serie LTC 8943, el sistema estándar se puede mejorar para incluir la fuente de alimentación/CPU redundante/dual mediante las funciones de conmutación rápida automática.

Funciones básicas

Datos genéricos de construcción

La versátil construcción modular de la Serie LTC 8900 da cabida a hasta 4096 entradas de cámara, 512 salidas de monitor, 120 teclados, 1.024 puntos de alarma y un puerto de interfaz de ordenador. Su resistente diseño utiliza un módulo de CPU independiente con fuente de alimentación propia.

Sistema dual/redundante

Para los casos en los que un fallo total del sistema resulta totalmente inadmisible, ofrecemos la CPU LTC 8901 redundante dual. Esta unidad incorpora una CPU/fuente de alimentación secundaria. De esta forma, si se produce un fallo en la fuente de alimentación o en la CPU principal, el sistema cambia automáticamente a la fuente de

alimentación o CPU de reserva. El sistema utiliza un PC

independiente que controla continuamente las CPU y realiza una conmutación rápida a la de reserva en caso necesario. También puede cambiar las CPU manualmente mediante el software precargado o el conmutador deslizante del panel frontal.

Funciones de secuenciación

Estos sistemas se pueden programar con un máximo de 256 secuencias que pueden ejecutarse independientemente unas de otras, en sentido de avance o de retroceso. Cualquiera de las secuencias puede utilizar la función SalvoSwitching, que permite seleccionar un número indeterminado de monitores de sistema para que funcionen en grupo. Con el software suministrado, las secuencias se pueden activar y desactivar automáticamente de acuerdo con el día o la hora.

Control de cámara

Los receptores/módulos gestores in situ permiten controlar las funciones de giro, inclinación y zoom, además de varias posiciones prefijadas, cuatro funciones auxiliares, el giro automático y la exploración aleatoria. Una función de prueba local integral se presenta también como estándar, lo que simplifica notablemente la instalación. La serie

LTC 8900 también soporta la serie AutoDome®_{de cámaras}

domo integrales con funciones de panorámica/inclinación/ zoom (PTZ), por lo que se facilita un pleno control de velocidad variable proporcional. Además, todos los

Sistemas de Control/Matrices Serie LTC

8900 de Allegiant - Modular

▶ 4096 cámaras y 512 cambios de monitor ▶ Construcción modular

▶ Potentes funciones de alarma

▶ Funcionalidad SalvoSwitching y SatelliteSwitch ▶ Incluye software de configuración basado en Windows

(2)

dispositivos AutoDome permiten configurar la

programación directamente desde los teclados del sistema Allegiant.

Tecnología Bilinx

Combinados con la unidad de interfaz de datos LTC 8016 Allegiant Bilinx, estas matrices/controladores admiten operaciones mediante la comunicación Bilinx. Con Bilinx, el control de PTZ se consigue mediante un protocolo de comunicación bidireccional incorporado en la señal de

vídeo de las cámaras Dinion®_{de Bosch y CCTV AutoDome.}

Además, Bilinx utiliza un cable de vídeo estándar para transmitir mensajes de alarma y estado desde las cámaras, lo que ofrece un rendimiento superior sin tener que utilizar otros cables de transmisión de datos.

Funciones de macro

El sistema LTC 8900 ofrece potentes funciones de macro. Las macros pueden activarse con los teclados de sistema de la serie Allegiant, las funciones de eventos sincronizadas y las activaciones de alarma. Su activación también es posible a través de los iconos de función cuando se utiliza el software LTC 8850/00 GUI opcional.

Funciones de alarma

La unidad de interfaz de alarmas LTC 8540/00 permite al cierre de contacto externo o a la entrada de nivel lógico mostrar las cámaras automáticamente en un monitor o grupo de monitores. El software de ordenador incluido permite combinar varios modos de funcionamiento de alarma en el mismo sistema. El vídeo de alarma se puede seleccionar para restablecerse manual o automáticamente. Asimismo, se pueden personalizar títulos de alarma de 16 caracteres para designar la condición de alarma específica.

Funcionamiento del sistema

El funcionamiento y la programación del sistema se logran gracias a un teclado de completas funciones provisto de un diseño ergonómico. Se pueden utilizar hasta 120 teclados en el sistema. Los niveles de prioridad del operador integrado y la posibilidad de restringir el control de las funciones designadas por parte de determinados operadores aportan una máxima flexibilidad.

Funciones de programación/software

La serie LTC 8900 incluye una visualización en pantalla de 48 caracteres perfilada en negro que indica la hora/fecha, el número de cámara, la identificación de cámara

(16 caracteres) y el monitor (12 caracteres) o información de estado. Los más de 1.000 caracteres de diversos idiomas (incluidos varios cientos de símbolos chinos) ayudan a programar la identificación de cámara y los títulos de monitor. Con el software de PC suministrado, se obtienen funciones de programación y conmutación mejoradas. Un formato de hoja de cálculo fácil de utilizar aporta la funcionalidad para introducir o cambiar títulos de cámara, nombres de operador, eventos sincronizados (128) y

parámetros del sistema, así como para programar secuencias de cámara, instalar bloqueos y programar respuestas de alarma avanzadas. El software ofrece además la posibilidad de activar un indicador en pantalla para una fácil identificación de las cámaras controlables. Otra función útil del software es la capacidad para almacenar o imprimir (en tiempo real) información de la programación, eventos del sistema, alarmas, funciones de conmutación, eventos de secuencias, acciones de teclado e información de pérdida de vídeo.

Posibilidades de ampliación

La serie LTC 8900 puede actuar como una matriz maestra

o esclava en una configuración SatelliteSwitch®_{. Esta}

innovadora función SatelliteSwitch permite a un solo sistema LTC 8900 comunicarse con sistemas satélite remotos. Cualquier sistema Allegiant puede funcionar como matriz satélite remota. Una potente función que permite el diseño de sistemas ampliamente distribuidos. La matriz de control principal puede visualizar las cámaras locales y también aquellas situadas en cualquiera de las matrices satélite distribuidas remotamente. Las matrices satélite sólo pueden visualizar y controlar las cámaras asociadas a su propia matriz local. Al utilizarse en este tipo de

configuración, el sistema LTC 8900 principal puede acceder a hasta 256 matrices satélite.

Certificados y homologaciones

Compatibilidad

elec-tromagnética (EMC) Conforme con las directivas de la FCC, aparta-do 15, ICES-003 y CE Seguridad del

(3)

Planificación LTC 8808 LTC 8904 LTC 8902 LTC 8902 _{LTC 8903} LTC 8903 LTC 8943 PC LTC 8946 LTC 8808 LTC 8808

Diagrama típico para configuración de sistema serie LTC 8904 (256 cámaras y 128 monitores)

1 Módulo de CPU principal 2 Líneas de datos LAN 3 Cables LTC 8809 4 Módulo de salida de vídeo 5 Módulo de entrada de vídeo 6 Cámara 7 Monitores 8 Teclados LTC 8808 LTC 8901 LTC 8902 LTC 8902 _{LTC 8903} LTC 8903 LTC 8943 PC LTC 8944 LTC 8945 LTC 8808 LTC 8808

Diagrama típico para configuración de sistema redundante serie LTC 8901 (256 cámaras y 128 monitores)

1 Módulo de CPU principal 2 Líneas de datos LAN 3 Cables LTC 8809 4 Módulo de salida de vídeo 5 Módulo de entrada de vídeo 6 Cámara

7 Monitores 8 Teclados

(4)

2 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH LTC 8809 LTC 8809 LTC 8809 LTC 8944 1-64 65-128 129-192 193-256 LTC 8808 LTC 8808 LTC 8808 LTC 8808 LTC 8945 LTC 8946 7 5 5 5 5 4 6 8 8 8 8 9 10 6 6

Diagrama típico para configuración de sistema redundante serie LTC 8901 (1024 cámaras y 256 monitores)

1 PC con software de configuración 2 Módulo de CPU principal 3 Cámaras

4 Matrices LAN 5 Paneles de vídeo

6 Cables planos coaxiales

7 Líneas de datos LAN hasta todos los módulos 8 Hasta los monitores

9 Hasta 120 teclados de sistema (utilizando las unidades de expansión series LTC 8714 y LTC 8715)

(5)

123 456 7 89 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 78 9 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 78 9 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 78 9 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 7 89 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 78 9 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 7 89 0 Shot Mon ProdClr BOSCH 123 456 789 0 Shot Mon ProdClr BOSCH 123 4 56 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 45 6 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 45 6 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 45 6 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 4 56 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 45 6 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 4 56 789 0 Shot Mon ProdClr BOSCH 123 456 789 0 Shot Mon ProdClr BOSCH 123 456 78 9 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 7 89 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 7 89 0 Shot Mon Prod Clr BOSCH 123 456 789 0 ShotMon Prod Clr BOSCH 123 456 7 89 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 7 89 0 Shot Mon ProdClr BOSCH 123 456 789 0 Shot Mon ProdClr BOSCH 123 456 7 89 0 Shot Mon ProdClr BOSCH 123 456 789 0 Shot Mon ProdClr BOSCH 123 456 78 9 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 45 6 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 4 56 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 4 56 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 ShotMon Prod Clr BOSCH 123 45 6 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH 123 4 56 789 0 Shot Mon ProdClr BOSCH 123 456 789 0 Shot Mon ProdClr BOSCH 123 4 56 789 0 Shot Mon ProdClr BOSCH 123 456 789 0 Shot Mon ProdClr BOSCH 123 45 6 789 0 Shot Mon Prod Clr BOSCH 123 456 789 0 Shot Mon Prod Clr BOSCH LTC 8808 LTC 8808 LTC 8808 LTC 8808 LTC 8809 LTC 8809 LTC 8809 LTC 8809 LTC 8901 LTC 8905 LTC 8910 LTC 8910 LTC 8905 LTC 8808 LTC 8808 LTC 8808 LTC 8808 LTC 8808 LTC 8808 LTC 8808 1 2 3 4 5 6 6 6 6 7 7 7 7 9 10 ₁₀ 10 10 8 11 11 11 11 LTC 8808 11 12 13 8902 8902 8902 8902 8902 8902 8902 8902 11 11 11 120

Diagrama típico para configuración de sistema redundante serie LTC 8901 (4096 cámaras y 512 monitores)

(6)

1 PC con software de configuración 2 Fuente de alimentación principal 3 Módulo de CPU principal 4 Módulo de CPU de reserva 5 Fuente de alimentación de reserva 6 Cámaras

7 Paneles de vídeo 8 Módulo de CPU principal 9 Conmutadores LAN 10 Cables planos coaxiales 11 Hasta los monitores

12 Hasta 512 monitores de sistema

13 Hasta 120 teclados de sistema (utilizando las unidades de expansión series LTC 8714 y LTC 8715) LTC 8568/00 LTC 8569 LTC 8540/00 LTC 8540/00 LTC 8780 21 22 23 24 25 26 ₂₇ 28

Sistema de conmutación satélite Allegiant

1 Salidas de monitor

2 Unidad de interfaz de alarmas

3 Función de posicionador/zoom y datos de control satélite 4 Módulo de CPU principal Allegiant

5 Las entradas de alarma pueden activar el monitor de la central de control principal de vídeo satélite o local

6 Vídeo de cámara local

7 Entradas utilizadas para líneas locales y troncales 8 Unidad de distribución de señales

9 Hasta cualquier ubicación de cámara PTZ local 10 Cable coaxial de vídeo múltiple

11 Hasta 1,5 km (5000 pies) utilizando un cable de par trenzado blindado de 1 mm2 (18 AWG) (Belden 8760 o equivalente)

12 El teclado Allegiant controla cualquier cámara local o remota en cual-quier monitor local (vídeo y PTZ)

13 Varias líneas troncales de vídeo desde cada matriz satélite remota 14 Una línea hasta cada matriz de sistema satélite remoto

15 Función de posicionador/zoom y datos de control satélite

16 Salidas de monitor utilizadas como líneas troncales de vídeo hasta la ubicación de control principal

17 Líneas troncales de vídeo desde otras matrices satélite 18 Cualquier modelo Allegiant de módulo principal 19 Monitor local

20 Entrada de puerto de consola 21 Línea de datos satélite 22 Unidad de conversión de datos

23 Hasta cualquier ubicación de cámara PTZ local 24 Unidad de fusión de código

25 Unidad de interfaz de alarmas

26 Línea de datos de control de posicionador/zoom local

27 Las entradas de alarma sólo activan el vídeo local en los monitores locales

28 El teclado Allegiant controla cualquier cámara local en cualquiera de los monitores locales (Vídeo y PTZ)

Especificaciones técnicas

Especificaciones del sistema de la serie LTC 8900 Capacidades Entradas de vídeo Estándar Configuración satélite 4096 6144 Salidas de vídeo 512 Teclados 120 Entradas de alarma 1024 Receptor/módulo gestor Estándar Configuración satélite 4096 6144 Especificaciones eléctricas

Nivel de tensión de entrada De 0,5 Vp-p a 2 Vp-p

(sincronización compuesta nega-tiva)

Ganancia Unitaria ± 2%

(terminación de 75 Ohmios)

Relación de impulso/bar1

Ilumina-ción Potencia Potencia

94% 98% 106%

Factor K de impulso 2T1

0,2% 2,5%

Amplitud en bar (IRE) 1

(7)

Amplitud de sincronización (% bar) 1

36% 39% 44%

Distorsión de forma de onda de tiempos

de imagen1 2% máximo

lineales1 1% máximo

breves1 2% máximo

largos1 0,8% máximo

Ancho de banda de vídeo (-3 dB) 25 MHz

Respuesta de frecuencia ± 0,5 dB a 12 MHz

Relación señal/ruido1 70 dB a 3,58 MHz unificada sin

ponderar, como mínimo

Diafonía (a 3,58 MHz) Típica: –72 dB,

Canal adyacente: –50 dB (típica)

Interferencia 60 dB por debajo de señal de vídeo

compuesto

de 1 Vp-p desde 60 Hz a 6 MHz

Ganancia diferencial1

0,6% 2%

Fase diferencial1

0,6° 1,3°

Ganancia de luminancia / crominancia

94% 100% 109%

Retardo de luminancia / crominancia1

–33 ns +3 ns +33 ns

Sin linealidad de luminancia1

0,3% 4%

Conmutación Matriz de puntos de cruce

Salida de CC 0 V

1 Cumple la norma EIA/TIA - 250C relativa a la transmisión de medio alcance para 1024 cámaras x 64 monitores. Especificaciones medioambientales Temperature (Temperature) En funcionamien-to De 4 a 50 °C (40 °C a 122 °F) Almacenamiento De –40 a 60 °C (–40 °C a 140 °F) Altitud 4500 m (15.000 pies)

Humedad De 0 a 95% relativa, sin condensación

Vibración Onda sinusoidal de barrido de 3 g, 15 Hz a 2000 Hz

Choques ½ onda sinusoidal de 50 g, 11 m/s

Módulo del equipo CPU serie LTC 8904

Los dispositivos LTC 8904/60 y LTC 8904/50 incluyen el bastidor del equipo, el módulo microprocesador LTC 8910/01, la fuente de alimenta-ción LTC 8905/90 y el módulo relé LTC 8917/00.

Especificaciones eléctricas

Modelo Tensión nominal Rango de

ten-sión nominalPotencia1

LTC 8904/60 120 VCA, 50/60 Hz De 100 a 140 30 W

LTC 8904/50 220–240 VCA, 50/60 Hz De 198 a 264 30 W

1 Potencia a una tensión nominal de plena carga. Conectores

Puerto de

controla-dor Puerto RS-232 para un PC o dispositivo informáticoexterno

Consola Puerto RS-232 para un ordenador o dispositivo

infor-mático externo (valor predeterminado = 19.200 bau-dios)

Alarma Puerto RS-232 para unidad accesoria de alarma

Alle-giant (valor predeterminado = 19.200 baudios)

bifásica Nivel TTL, salida de datos de control de alta velocidad

(bifásica) para la comunicación con las unidades de distribución de señal serie Allegiant (velocidad de sin-cronización de datos = 31,25 kHz)

Puertos COM Dos puertos RS-485 para un accesorio Allegiant

ex-terno

Teclados Ocho (8) puertos RS-485 de 6 patillas para un teclado

Allegiant (valor predeterminado = 9600 baudios)

LAN Puerto LAN RJ-45 de alta velocidad para la

comuni-cación con los módulos series LTC 8902 y LTC 8903 a través de un hub LAN LTC 8946/90

Componentes Bastidor de equipo

Dimensiones

(An. x Pr. x Al.) Bastidor EIA 48 cm (19 pulg.),440 x 394 x 86 mm (17,3 x 15,5 x 3,4 pulg.)

Peso 7,2 kg (15,85 libras)

Fabricación Cubierta metálica con panel plástico

Acabado Gris oscuro

Módulo microprocesador (LTC 8910/01)

Dimensiones

(Pr. x Al.) 300 x 250 mm (11,8 x 9,8 pulg.)

Fuente de alimentación (una, LTC 8905/90) Módulo de relé (LTC 8917/00)

Dimensiones

(Pr. x Al.) 300 x 250 mm (11,8 x 9,8 pulg.)

Indicadores del panel

frontal Alimentación, actividad de CPU

(8)

Módulo del equipo CPU serie LTC 8901

Los dispositivos LTC 8901/60 y LTC 8901/50 incluyen el bastidor del equipo, dos módulos microprocesadores LTC 8910/01, dos fuentes de alimentación LTC 8905/90 y un módulo de relé LTC 8917/00.

ten-sión Potencia no-minal2

LTC 8901/60 120 VCA,

50/60 Hz De 100 a 140 30 W

LTC 8901/50 220–240 VCA

50/60 Hz De 198 a 264 30 W

Puertos del

controla-dor Dos (2) puertos RS-232 para una interfaz de contro-lador de PC LTC 8943

Consola Puerto RS-232 para un ordenador o dispositivo

in-formático externo (valor predeterminado = 19.200 baudios)

Alarma Puerto RS-232 para unidad accesoria de alarma

Alle-giant (valor predeterminado = 19.200 baudios) Control de

conmuta-ción Puerto de interfaz digital para el controlador de PCLTC 8943

bifásica Nivel TTL, salida de datos de control de alta

veloci-dad

(Bifásica) para comunicación con unidades de dis-tribución de señal de la serie Allegiant

(velocidad de sincronización de datos = 31,25 kHz)

Puertos COM Dos (2) puertos RS-485 para un accesorio Allegiant

externo

Teclados Ocho (8) puertos RS-485 de 6 patillas para un

tecla-do Allegiant (valor predeterminatecla-do = 9600 baudios)

LAN Dos puertos LAN RJ-45 de alta velocidad para la

co-municación de los módulos series LTC 8902 y LTC 8903 a través de conmutadores LAN LTC 8944/92 y LTC 8945/92

Dimensiones

(An. x Pr. x Al.) Bastidor EIA 48 cm (19 pulg.),440 x 394 x 86 mm (17,3 x 15,5 x 3,4 pulg.)

Peso 8 kg (17,6 libras)

Fabricación Cubierta metálica con panel plástico

Acabado Gris oscuro

Módulos microprocesadores (dos: LTC 8910/01)

Dimensiones

(Pr. x Al.) 300 x 250 mm (11,8 x 9,8 pulg.)

Fuentes de alimentación (Dos–LTC 8905/90)

Módulo de relé (LTC 8917/00)

Dimensiones

(Pr. x Al.) 300 x 250 mm (11,8 x 9,8 pulg.)

Indicadores del panel frontal

Alimentación principal Fallo en alimentación principal Alimentación de reserva Fallo en alimentación de reserva CPU principal en uso

Actividad del controlador CPU de copia de seguridad en uso Modo de selección automática Actividad de CPU principal Fallo en el zumbador

Actividad en la CPU de copia de seguridad

Indicadores del panel posterior

Salidas de relé3

Fallo en CPU principal

Fallo en fuente de alimentación de reserva Fallo en CPU de copia de seguridad Cualquier fallo

Fallo en fuente de alimentación principal

Contactos de relé: 24 VCA, 40 V máximo, 1 A.

Módulos de salida de monitor serie LTC 8902

Los dispositivos LTC 8902/60 y LTC 8902/50 incluyen el bastidor del equipo, el módulo receptor de datos LTC 8916/01 y la fuente de alimenta-ción de serie LTC 8906.

ten-sión Potencianominal4

LTC 8902/60 120 VCA, 50/60 Hz De 100 a 140 160 W

LTC 8902/50 220–240 VCA

50/60 Hz De 198 a 264 160 W

Salidas de vídeo Cuatro (4) conectores para cables planos de 34 patillas utilizados con el panel de interconexión de vídeo LTC 8808/00

Conexiones de

bus de vídeo Dieciséis (16) conectores para cables planos de 34 pati-llas se interconectan con los módulos de entrada de la

cámara serie LTC 8903 utilizando cables planos LTC 8809/00

Consola Puerto reservado para uso futuro

COM 1 Puerto reservado para uso futuro

SINC. EXTER. Entrada BNC utilizada para sincronizar la unidad con una

señal de sincronización externa. Admite señal de vídeo compuesto, sincronización compuesta o la salida SINC. VERT. desde otro módulo de la matriz serie LTC 8900

(9)

ten-sión Potencianominal4

SINC. VERT. El conector BNC ofrece una señal de salida para

sincro-nizar un módulo de la matriz serie LTC 8900 adicional a través de su entrada SINC. EXTER.

Interfaz de datos

externa Dos (2) puertos LAN RJ-45 de alta velocidad para comu-nicar el módulo de CPU principal LTC 8901 a través de

los conmutadores LAN del sistema. (Conectado en para-lelo; se utiliza uno y otro se reserva para uso futuro)

Dimensiones

(An. x Pr. x Al.) Bastidor EIA 48 cm (19 pulg.),483 x 420 x 267 mm (19 x 16,5 x 10,5 pulg.)

Fabricación Mueble de metal

Acabado Gris oscuro

Módulo receptor de datos (LTC 8916/01)

Dimensiones

Fuente de alimentación (LTC 8906/60 o LTC 8906/50)

Dimensiones

(An. x Pr. x Al.) 67 x 360 x 247 mm (2,63 x 14,2 x 9,7 pulg.)

Indicadores Encendido/apagado e indicadores LED de alerta de fusible

Módulos de entrada de la cámara serie LTC 8903

Los dispositivos LTC 8903/60 y LTC 8903/50 incluyen el bastidor del equipo, el módulo receptor de datos LTC 8918/01 y la fuente de alimenta-ción serie LTC 8805.

ten-sión Potencia nomi-nal5

LTC 8903/60 120 VCA, 50/60 Hz De 100 a 140 85 W

LTC 8903/50 220–240 VCA,

50/60 Hz De 198 a 264 85 W

Entradas de vídeo Dieciséis (16) conectores para cables planos de 34 patillas utilizados con el panel de interconexión de ví-deo LTC 8808/00

Conexiones de en-trada de vídeo en bucle

Dieciséis (16) conectores para cables planos de 34 patillas utilizados con cables planos LTC 8809/00 (su-ministrados para conectar en bucle a los módulos de la serie LTC 8903 adicionales)

Bus de vídeo

Conexiones de Cuatro (4) conectores para cables planos de 34 pati-llas se interconectan con los módulos de entrada de la

cámara serie LTC 8903 utilizando cables planos LTC 8809/00

Consola Puerto reservado para uso futuro

ten-sión Potencia nomi-nal5

SINC. EXTER. Entrada BNC utilizada para sincronizar la unidad con

una señal de sincronización externa; admite de vídeo compuesto, sincronización compuesta o la salida SINC. VERT. desde otro módulo de la matriz serie LTC 8900

SINC. VERT. El conector BNC ofrece una señal de salida para

sin-cronizar un módulo de la matriz serie LTC 8900 adi-cional a través de su entrada SINC. EXTER. Interfaz de datos

externa Dos (2) puertos LAN RJ-45 de alta velocidad para co-municar el módulo de CPU principal LTC 8901 a través

de conmutadores LAN del sistema (conectados en pa-ralelo, uno se utiliza, el otro se reserva para uso futuro)

Dimensiones

Fabricación Mueble de metal

Acabado Gris oscuro

Módulo receptor de datos (LTC 8918/01)

Dimensiones

Fuente de alimentación (LTC 8805/60 o LTC 8805/50)

Tamaño

(An. x Pr. x Al.) 67 x 360 x 247 mm (2,63 x 14,2 x 9,7 pulg.)

Indicadores Encendido/apagado e indicadores LED de alerta de

fusible

Módulo de entrada de vídeo LTC 8921/00

Utiliza hasta dieciséis por módulos de entrada de cámara serie LTC 8903. Entradas de cámara 32

Tamaño

(Pr. x Al.) 300 x 250 mm (11,8 x 9,8 pulg.)

Módulo de salida de vídeo LTC 8934/00

Utiliza hasta ocho por módulos de salida de monitor serie LTC 8902. Salidas de monitor 8

Dimensiones

(Pr. x Al.) 300 x 250 mm (11,8 x 9,8 pulg.)

(10)

Controlador del sistema LTC 8941/91

(Sólo configuraciones del sistema redundantes)

Incluye PC LTC 8943/93 PC, conmutador LAN principal LTC 8944/92 y conmutador LAN de reserva LTC 8945/92

PC LTC 8943/93 PC Pentium de nivel industrial con montaje en bastidor,

256 MB de RAM (mínimo), 40 GB de disco duro (mínimo), unidad de CD-ROM, unidad de disquete, teclado, ratón, estante de montaje en bastidor para teclado/ratón y Windows 2000; 120/220 VCA, 50/60 Hz

Monitor

(UML-191-90) Pantalla LCD de matriz activa de 48.3 cm (19 pulg.)120/230 VCA, 50/60 Hz

Bastidor para el monitor (RMK-08) Alto: 40,0 cm (15,75 pulg.) Ancho: 48,3 cm (19 pulg.) Conmutador LAN principal LTC 8944/92

Conmutador Ethernet de 12 puertos 10/100Base-T con módulo SNMP, programado con dirección IP prin-cipal; 120/220 VCA, 50/60 Hz

Conmutador LAN de reserva LTC 8945/92

Conmutador Ethernet de 12 puertos 10/100Base-T con módulo SNMP, programado con dirección IP de copia de seguridad; 120/220 VCA, 50/60 Hz

Conmutador LAN de expansión LTC 8946/92

Conmutador Ethernet de 12 puertos 10/100BaseT, sin módulo SNMP; 120/220 VCA, 50/60 Hz

Panel de interconexión de vídeo LTC 8808/00

El conjunto LTC 8808/00 contiene un panel de interconexión que se utiliza para convertir los 32 conectores BNC en dos conectores para cables planos de 16 canales. A continuación, los dos (2) cables planos coaxiales (LTC 8809/00), específicos para su uso con señales de vídeo, establecen la interconexión del vídeo entre el panel y el sistema LTC 8900. Los con-juntos LTC 8808/00 son necesarios para las entradas de vídeo externas y las conexiones de salida. Además de utilizarse para las entradas de vídeo y las salidas de monitor, el conjunto LTC 8808/00 también se utiliza para posibilitar las funciones de bucle. Un (1) LTC 8808/00 (incluye panel y dos cables planos) es necesario para cada grupo de 32 cámaras de sistema o 32 monitores.

Dimensiones

Peso

•

Central 0,54 kg (1,2 libras)

•

Cables planos Dos (2), 0,3 kg (0,7 libras)

Fabricación Metal

Acabado Gris oscuro

Accesorios Allegiant

Los productos accesorios de la serie LTC 8900 aportan múltiples funciones opcionales a los sistemas de conmutación básicos Allegiant. Los productos accesorios incluyen teclados, kits de extensión, unidad de interfaz de datos Allegiant Bilinx, unidades receptor/módulo gestor, matrices/seguidores, unidades de fusión de código y unidades de expansión de teclado. Todos los productos accesorios están diseñados para que su instalación resulte sencilla y sean compatibles con todos los sistemas de la serie Allegiant. Consulte la hoja de datos de los accesorios Allegiant.

Información sobre pedidos

Accesorios de software

SFT-VASA Hybrid IP: software de integración de vídeo analógico/matriz sobre IP

SFT-VASA

Spain:

Bosch Security Systems, SAU C/Hermanos García Noblejas, 19

Americas:

Bosch Security Systems, Inc. 130 Perinton Parkway

America Latina:

Robert Bosch Ltda Security Systems Division
