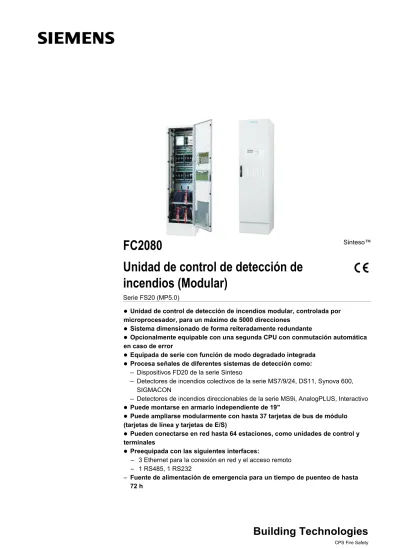

FC2080
Sinteso™Unidad de control de detección de
incendios (Modular)
Serie FS20 (MP5.0)
Unidad de control de detección de incendios modular, controlada por microprocesador, para un máximo de 5000 direcciones
Sistema dimensionado de forma reiteradamente redundante
Opcionalmente equipable con una segunda CPU con conmutación automática en caso de error
Equipada de serie con función de modo degradado integrada Procesa señales de diferentes sistemas de detección como:
– Dispositivos FD20 de la serie Sinteso
– Detectores de incendios colectivos de la serie MS7/9/24, DS11, Synova 600, SIGMACON
– Detectores de incendios direccionables de la serie MS9i, AnalogPLUS, Interactivo Puede montarse en armario independiente de 19"
Puede ampliarse modularmente con hasta 37 tarjetas de bus de módulo (tarjetas de línea y tarjetas de E/S)
Pueden conectarse en red hasta 64 estaciones, como unidades de control y terminales
Preequipada con las siguientes interfaces:
– 3 Ethernet para la conexión en red y el acceso remoto – 1 RS485, 1 RS232
– Fuente de alimentación de emergencia para un tiempo de puenteo de hasta 72 h
Building Technologies
CPS Fire Safety Alimentación de terminales repetidores de planta, dispositivos de alarma e indicadores sinópticos directamente a través del lazo de detectores (FDnet) Conmutación de juegos de parámetros de detector en función del tiempo y de la situación
Turboaislamiento en caso de cortocircuito para una disponibilidad ininterrumpida de los dispositivos periféricos FD20
Control libremente programable mediante álgebra booleana
Posibilidad de cargar/descargar los datos de configuración a través de acceso remoto
Posibilidad de actualizar el firmware de todos los componentes controlados por procesador de la unidad de control
Visión general del sistema
Línea abierta FDCI22x 4 entradas 4 salidas 24VDC ext. Línea de detectores Detectores GMT Siemens o SynovaTM SynoLINE300 24VDC ext. posible FDL241-9 FDF2x1-9 FDCIO223 FDM22x FDM22x FDS221 FDSB291 FDO2x1 FDOOTC241 FDOOT241-A 4 entradas FDS229 FDCIO222 máx. 5000 direcciones
FDnet
FC2080 FCnet/SAFEDLINK Unidad de control de detección de incendios FC2040 Líneas de sirenas convencionales supervisadas via FCI2009-A1 Repetidor FN2002 SintesoWorks, SintesoView FT2040 FT2080 colectivo MS9i MS7/9/24, DS11, Synova 600, SIGMACON Detectores inalámbricos FDSB221 / FDSB229 FDOOT271 FDCW241 Analo gPLUS Interactive FDM273 Interactive-Ex FDA221/ FDA241 FT2010/FT2011/ FT2001 FDCL221-Ex FDOOT241-A9-Ex FDM223-Ex Zona Ex Terminal/Display repetidor de planta/ SinópticoFCL2001-A1 (FDnet) FCL2002-A1 (colectiva) FCL2003-A1 (MS9i)
• 4 lazos (con máx. 252 direcciones en total)
• 8 líneas (con max. 32 aparato) • 2 lazos (con máx. 100 direcciones en total)
FCL2005 (AnalogPLUS) FCL2006 (Interactivo) FCL2007 (Interactivo-Ex)
• 4 lazos por tarjeta de línea (con max. 512 direcciones)
• 1 lazo por tarjeta de línea (con max. 128 direcciones)
• 1 línea abieta por tarjeta de línea (con max. 32 direcciones )
FCI2008-A1 (programada) FCI2009-A1 (sirena/monitorizada) FCI2007-A1 (TR)
• 12 entradas/salidas libremente programables por tarjeta de E/S
• 8 líneas de sirenas monitorizadas o salidas monitorizadas
• Alarma, avería, alarma local
Posibilidad de aplicación mixta, pero en total máx. 37 tarjetas por unidad de control. 2
Building Technologies CPS Fire Safety
Conexión en red de varias unidades de control de detección de incendios
Hasta 32 unidades de control y terminales pueden interconectarse para formar una sola agrupación (red FCnet/SAFEDLINK). Si la agrupación está conectada a un sistema de gestión de peligros, como máximo podrán interconectarse 16 estaciones.
Gracias a la utilización de una red troncal de fibra óptica (FCnet/LAN) podrán operarse hasta 14 agrupaciones con un máximo de 16 estaciones cada una en una red (en total máx. 64 estaciones).
Para detalles sobre la conexión en red del sistema, consulte la hoja de datos del producto 008955.
3 Building Technologies
Características funcionales
– La FC2080 es una unidad de control de detección de incendios modular para instalaciones grandes y exigentes
– Opcionalmente con procesador principal redundante – Montaje en armario independiente de 19"
– Ampliable a un máximo de 37 tarjetas de bus de módulo en máx. 7 soportes de tarjetas – Posibilidad de una aplicación mixta de todas las tarjetas de línea y tarjetas de E/S. – Las tarjetas de línea, las tarjetas de E/S y las tarjetas de procesador pueden
sustituirse sin reiniciar la unidad de control.
– Integración total del control y del manejo con otras unidades de control en la red – Memoria de eventos con protección contra sobrescritura para un máximo de 2000
mensajes.
– Conmutación automática entre horario de verano/invierno. Elementos funcionales
Unidad de procesador
El módulo básico de la FC2080 se monta en unos soportes de 19".
Contiene un procesador principal y unas ranuras para una segunda CPU opcional y para 7 tarjetas de bus de módulo discrecionales.
Unidad de operación
Para el manejo de la FC2080 y de otros participantes de red.
Puede integrarse en la puerta de la carcasa de la FC2080 o separarse de la FC2080 a través del FCnet.
Soporte de tarjetas (5 ranuras)
Permite la utilización de máx. 5 tarjetas de bus de módulo en cualquier combinación
Tarjetas de bus de módulo
Tarjetas de línea (FDnet, colectiva, MS9i) para la integración de dispositivos periféricos o tarjetas de E/S (programable, sirena, TR) para controles de incendio e integración con otros sistemas.
Alimentación eléctrica
La fuente de alimentación alimenta el hardware y carga las baterías. Posibilidad de conexión en cascada de varias fuentes de alimentación de 150 W. En caso necesario, adicionalmente pueden formarse unos circuitos eléctricos múltiples. Carcasa
Armario independiente de 19" con zócalo para el alojamiento de los componentes FC2080, preequipado con canaletas para cables. La entrega incluye la puerta de armario con aberturas para el alojamiento de Interfaces Hombre-Máquina u opciones para Interfaces Hombre-Máquina.
Soportes de 19"
Se utilizan para el montaje de soportes de tarjetas, fuentes de alimentación, baterías y opciones en la carcasa de 19".
Configuración
La herramienta de configuración (SintesoWorks) facilita las adaptaciones del sistema específicas para el cliente
4 Building Technologies
Campos de aplicación
La FC2080 puede utilizarse para aplicaciones con altas exigencias en términos de redundancia como, p. ej. aeropuertos, dispositivos de suministro de energía y sistemas con instalaciones de extinción.
La FC2080 también es ideal para la migración de aplicaciones de gran tamaño, p. ej. plantas industriales, complejos de oficinas, plantas químicas, plantas de fabricación, etc. y permite una migración paso a paso de sistemas antiguos a Sinteso.
Operación
La unidad de control se maneja a través de un terminal de operación FT2040. Este puede integrarse en la puerta del armario o instalarse de forma separada. La FC2080 también puede operarse
a través de otra unidad de control FC20 en la red.
Para detalles y más información, consulte la hoja de datos del producto 009386. Visión general de la unidad de control de detección de incendios FC2080-AA (Modular)
Unidad de control Ampliaciones
FH2080-AA FCC2002-A1 FCC2004-A1 FCA2008-A1
Armario independiente de 19" Unidad de procesador (19”,
FC2080) Tarjeta CPU (FC2080) Soporte de tarjetas (5 ranuras)
FCL2005-A1 FCL2006-A1
Tarjeta de línea (AnalogPLUS) Tarjeta de línea (Interaktiv) FCL2007-A1
Tarjeta de línea (Interaktiv-Ex)
FCL2001-A1 FCL2002-A1
Tarjeta de línea (FDnet) Tarjeta de línea (kollektiv) Ampliable a 37 tarjetas de bus de módulo
y 5000 direcciones
para protocolos FDnet, MS9 y colectivo
Impresora Unidades de operación
FTO2001-A1 FCM2028-A2 FCM2037-A2 FCM2030-C2
Impresora de registro de eventos Unidad de operación Unidad de operación Unidad de operación
instalable (+indicador LED) (+terminal FBA)
El módulo RS232 debe para modificación posterior para modificación posterior Para modificación posterior pedirse por separado
Impresora externa Módulos de operación
DL3750+ FCM2038-A2 FCM2036-A2
Impresora matricial (externa) 48 grupos indicadores 96 grupos indicadores Interfaz RS232 con un LED rojo/verde +
amarillo, respectivamente amarillo, respectivamente con un LED rojo/verde +
5 Building Technologies
Configuración FC2080 en carcasa de 19"
Unidad de procesador Denominación Observaciones
1 Carcasa (armario independiente de 19") FH2080-AA Armario independiente de 19" para el alojamiento de los componentes FC2080
2 Unidad de procesador (19", FC2080) FCC2002-A1 Módulo básico incl. 1 CPU, opcionalmente 2 CPU y 7 tarjetas de bus de módulo
3 Soporte (19", fuente de alimentación) FHA2022-A1 Montaje 19" incl. 2 x 150 W, opcionalmente posibilidad de 3 x 150 W
Ampliaciones Tarjetas CPU
8 Tarjeta CPU (FC2080) FCC2004-A1 Para la ampliación al funcionamiento redundante
Unidad de operación
4 Unidad de operación FCM2028-A2 Unidad de operación estándar
5 Unidad de operación (+indicador LED) FCM2037-A2 Unidad de operación con 24 grupos de LED
6 Unidad de operación (+conm. llave nórd.) FCM2028-B2 Unidad de operación con conmutador de llave nórdico Unidad de operación (+term. EVAC) FCM2030-N2 Unidad de operación con 10 zonas de evacuación incl. Unidad de operación FCM2028-F2 Unidad de operación solo para Francia
Unidad de operación (+terminal FBA) FCM2030-C2 Unidad de operación solo para Suiza
7 Llave de cerradura (Kaba) Conmutador de llave (nórdico) FTO2005-C1 FTO2006-B1 para la autorización de acceso al manejo
6 Building Technologies
Soporte de tarjetas
9 Soporte de tarjetas (5 ranuras) FCA2008-A1 Para la ampliación con 5 tarjetas de bus de módulo discrecionales
Tarjetas de bus de módulo
10 Tarjeta de línea (FDnet) FCL2001-A1 Para 4 líneas FDnet, (max. 252 direcciones por tarjeta)
11 Tarjeta de línea (colectiva) FCL2002-A1 para 8 líneas colectivas MS7/9/24, DS11, Synova 600, SIGMACON
12 Tarjeta de línea (MS9i) FCL2003-A1 para 2 líneas direccionables MS9i (máx. 100 direcciones)
13 Tarjeta de E/S (TR) FCI2007-A1 Para la transmisión de alarmas y averías
14 Tarjeta de E/S (programable) FCI2008-A1 12 entradas/salidas programables
15 Tarjeta de E/S (sirena/monitorizada) FCI2009-A1 8 líneas de sirenas
16 Tarjeta de línea (AnalogPLUS) FCL2005-A1 para 4 líneas direccionables AnalogPLUS
17 Tarjeta de línea (Interactive) FCL2006-A1 para 1 línea dirreccionable Interactivo
18 Tarjeta de línea (Interactive-Ex) FCL2007-A1 para 1 línea direccionable Interactivo-Ex
Alimentación eléctrica
19 Kit fuente de alimentación (150 W, B) FP2005-A1 Para aumentar la potencia
20 Batería (12 V, 65 Ah, VDS) FA2008-A1 para la fuente de alimentación de emergencia
21 Batería (12 V, 100 Ah, VDS) FA2009-A1 para la fuente de alimentación de emergencia
Soporte de 19"
22 Bandeja para baterías (19") FHA2021-A1 Para alojar las baterías en el armario de 19"
23 Soporte (19", soporte de tarjetas) FHA2023-A1 Para montar los soportes de tarjetas en el armario de 19"
24 Soporte (19", opción) FHA2024-A1 Para el montaje de opciones (p. ej. FDCIOxxx, relés) en el armario de 19"
Otros
25 Adaptador del depósito de llaves SDA 3000 Para activar el depósito de llaves para la fuerza de bomberos (Empresa IFAM)
26 Impresora de registro de eventos (interna) FTO2001-A1 Para el registro de eventos del sistema
27 Impresora de registro de eventos
(externa) DL3750+ Para el registro de eventos del sistema
27 Llave de licencia Sx FCA20xx para funcíon especial Datos técnicos
Tensión de red AC 98…127 V / AC 196…253 V Alimentación eléctrica >150 W
Tensión de servicio DC 21… 28,6 V
Corriente de servicio (por circuito eléctrico) > 3 A
Capacidad de las baterías (por circuito eléctrico) 2 x 12 V, máx. 100 Ah Monitorización de baterías / monitorización de red sí / sí
Serie de detectores conectable Sinteso, colectiva, MS9i Número de direcciones FDnet máx. 5000 Cantidad de líneas (configuración max.)
FDnet (4 por tarjeta de línea) máx. 120 colectivas (8 por tarjeta de línea)
MS9i (2 por tarjeta de línea) nteractivo (1 por tarjeta de línea) Interactivo-Ex (1 por tarjeta de línea) AnalogPLUS (4 por tarjeta de línea)
máx. 240 máx. 60 max. 30 max. 30 max. 120 Tarjetas de entradas/salidas – E/S (programables) – E/S (sirena) – E/S (TR)
– TR Alarma (monitorizada y relé) – TR Avería (monitorizada y relé) – Alarma local 12 (por FCI2008-A1) 8 (por FCI2009-A1) 1 + 1 (por FCI2007-A1) 1 + 1 (por FCI2007-A1) 1 (por FCI2007-A1) Interfaces serie RS232, RS485 1 + 1 (integradas)
Interfaces Ethernet 3
Ranuras para módulos de red SafeDlink
(en tarjetas CPU y COM) 1 por FCC2005-A1 (Degrade) 1 por FCC2004-A1 (Main) Ranuras para tarjetas de línea o tarjetas de E/S
adicionales máx. 37
Temperatura de servicio -8 … +42 °C Temperatura de almacenamiento -20 … +60 °C Humedad (condensación no permitida) ≤95 % rel. Dimensiones (A x H x F)
Armario independiente (incl. zócalo) 600 x 2200 x 600 mm
Color gris, ~RAL 7035
Categoría de protección (IEC 60529) IP30
Estándares EN54-2, EN54-4, VDS 2095
Homologaciones G212027
7 Building Technologies
Datos de pedido
Tipo Nº de art. Denominación Peso
FCC2002-A1 S54400-B17-A1 Unidad de procesador (19", FC2080) 4,600 kg FH2080-AA S54400-C103-A1 Carcasa (armario independiente de 19") 120,0 kg
Ampliaciones FCC2004-A1 S54400-A18-A1 Tarjeta CPU (FC2080) 0,200 kg
FCC2005-A1 S54400-A91-A1 Tarjeta de comunicación (FC2080) 0,200 kg FCA2008-A1 S54400-B28-A1 Soporte de tarjetas (5 ranuras) 1,479 kg FCL2001-A1 A5Q00009875 Tarjeta de línea (FDnet) 0,120 kg FCL2002-A1 A5Q00010502 Tarjeta de línea (colectiva) 0,120 kg FCL2003-A1 A5Q00010044 Tarjeta de línea (MS9i) 0,120 kg FCL2005-A1 S54400-A107-A1 Tarjeta de línea (AnalogPLUS) 0,120 kg FCL2006-A1 S54400-A108-A1 Tarjeta de línea (Interactivo) 0,120 kg FCL2007-A1 S54400-A134-A1 Tarjeta de línea (Interactivo-Ex) 0,120 kg FCI2007-A1 S54400-A20-A1 Tarjeta de E/S (TR) 0,200 kg FCI2008-A1 S54400-A6-A1 Tarjeta de E/S (programable) 0,120 kg FCI2009-A1 S54400-A21-A1 Tarjeta de E/S (sirena/monitorizada) 0,200 kg SDA 3000 IFAM (9102.0648) Adaptador del depósito de llaves (solo para
DE) 1,500 kg
FHA2021-A1 S54400-B23-A1 Bandeja para baterías (19") 2,000 kg FHA2022-A1 S54400-B24-A1 Soporte (19", fuente de alimentación) 1,600 kg FHA2023-A1 S54400-B25-A1 Soporte (19", soporte de tarjetas) 1,600 kg FHA2024-A1 S54400-B26-A1 Soporte (19", opción) 1,600 kg FCM2028-A2 S54400-F83-A1 Unidad de operación 3,220 kg FCM2037-A2 S54400-B148-A1 Unidad de operación (+indicador LED) 3,340 kg FCM2028-B2 S54400-F83-A2 Unidad de operación (+conm. llave nórd.) 3,280 kg FCM2028-F2 S54400-F83-A3 Unidad de operación, solo FR 3,220 kg FCM2030-C2 S54400-F93-A1 Unidad de operación (+terminal FBA), solo
CH 3,420 kg
FCM2030-N2 S54400-F93-A2 Unidad de operación (+terminal EVAC), solo
NL 3,400 kg
FTO2001-A1 A5Q00010126 Impresora de registro de eventos 0,250 kg FTO2005-C1 A5Q00010113 Llave de cerradura (Kaba) 0,013 kg FTO2006-B1 A5Q00010129 Conmutador de llave (nórdico) 0,050 kg – A5Q00017619 Rollos de recambio para la impresora (10
rollos) 0,090 kg
FHA2007-A1 A5Q00010151 Placa de montaje 0,800 kg FCM2038-A2 S54400-B146-A1 Módulo de operación (2 indic. LED) 2,600 kg FCM2036-A2 S54400-B147-A1 Módulo de operación (4 indic. LED) 2,800 kg FN2006-A1 S54400-A109-A1 Fiber network module (SM) 0,770 kg FN2007-A1 S54400-A110-A1 Fiber network module (MM) 0,770 kg
8 Building Technologies
Tipo Nº de art. Denominación Peso
Red (red troncal) FN2008-A1 S54400-F94-A1 Switch Ethernet 0,800 kg
FN2009-A1 S54400-F95-A1 Módulo de seguridad 0,800 kg FHA2029-A1 S54400-B79-A1 Kit de montaje para switch Ethernet (Comfort) 0,500 kg FHA2030-A1 S54400-B81-A1 Kit de montaje para switch Ethernet (Large
Ext.) 0,500 kg
Fuente de alimentación
adicional FP2005-A1 A5Q00018779 Kit fuente de alimentación (150 W, B) para la conexión en cascada 1,100 kg
Baterías FA2008-A1 A5Q00019357 Batería (12 V, 65 Ah, VDS) 22,000 kg
FA2009-A1 A5Q00023101 Batería (12 V, 100 Ah, VDS) 32,360 kg
Llave de licencia FCA2033-A1 S54400-P154-A1 Llave de licencia (S1) 0,010 kg
FCA2034-A1 S54400-P155-A1 Llave de licencia (S2) 0,010 kg FCA2035-A1 S54400-P156-A1 Llave de licencia (S3) 0,010 kg FCA2036-A1 S54400-P157-A1 Llave de licencia (S4) 0,010 kg
Impresora externa DL3750+ A5Q00023962 Impresora matricial (externa) 7,300 kg
Pieza de recambio – A5Q00023963 Cinta de color para impresora matricial
DL3750+ 0,078 kg
9 Building Technologies
Siemens Switzerland Ltd Infrastructure & Cities Sector Building Technologies Division International Headquarters CPS Fire Safety Gubelstrasse 22 CH-6301 Zug Tel. +41 41 724 24 24 www.siemens.com/buildingtechnologies © 2014 Copyright by Siemens Switzerland Ltd Reservadas las posibilidades de suministro y modificaciones técnicas.
Documento Nº A6V10275515_f_es_-- Manual FS20
