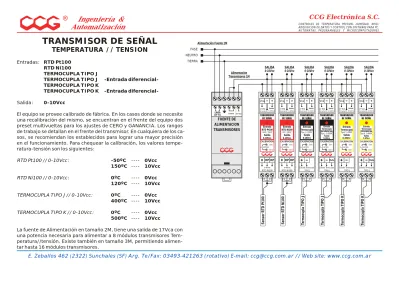

TRANSMISOR DE SEÑAL TEMPERATURA // TENSION

Vca 17 Vca Alimentación Salida 0-10Vcc Malla Entrada Termocupla TIPO J Entrada Termocupla DIFERENCIAL Tipo K 0-400ºC Salida 0-10Vcc Vca 17 Vca Alimentación Salida 0-10Vcc Entrada Termocupla TIPO J Entrada RTD Pt100 RP RP R Vca 17 Vca Alimentación Salida 0-10Vcc Entrada RTD Pt100 -50ºC / 150ºC Salida 0-10Vcc Entrada RTD Ni100 RP RP R Vca 17 Vca Alimentación Salida 0-10Vcc Entrada RTD Ni100 0ºC / 120ºC Salida 0-10Vcc Entrada Termocupla TIPO J Vca 17 Vca Alimentación Salida 0-10Vcc LINEA

220 Vca Común 17 Vca

FUENTE DE ALIMENTACION TRANSMISORES FASE NEUTRO TIERRA SALIDA 0-10Vcc SALIDA 0-10Vcc SALIDA 0-10Vcc SALIDA 0-10Vcc SALIDA 0-10Vcc SALIDA 0-10Vcc Alimentación Transmisores 1M Entrada Termocupla Tipo J 0-500ºC Salida 0-10Vcc Vca 17 Vca Alimentación Salida 0-10Vcc Malla Entrada Termocupla TIPO J Entrada Termocupla DIFERENCIAL Tipo J 0-400ºC Salida 0-10Vcc Entrada Termocupla Tipo K 0-500ºC Salida 0-10Vcc Se ns or R TD P t1 00 Se ns or R TD N i1 00 Te rm oc up la T IP O J Te rm oc up la T IP O J Te rm oc up la T IP O K Te rm oc up la T IP O K

TEMPERATURA // TENSION

TERMOCUPLA TIPO J -Entrada

diferencial-TERMOCUPLA TIPO K

TERMOCUPLA TIPO K -Entrada

diferencial-Salida: 0-10Vcc

El equipo se provee calibrado de fábrica. En los

e encuentran en el frente del equipo dos preset multivueltas para los ajustes de CERO y GANANCIA. Los rangos de trabajo se detallan en el frente del transmisor. En cualquiera de los ca-sos, se recomiendan los establecidos para lograr una mayor precisión en el funcionamiento. Para chequear la calibración, los valores tempe-ratura-tensión son los siguientes:

RTD Pt100 // 0-10Vcc: -50ºC ---- 0Vcc 150ºC ---- 10Vcc RTD Ni100 // 0-10Vcc: 0ºC ---- 0Vcc 120ºC ---- 10Vcc TERMOCUPLA TIPO J // 0-10Vcc: 0ºC ---- 0Vcc 400ºC ---- 10Vcc TERMOCUPLA TIPO K // 0-10Vcc: 0ºC ---- 0Vcc 500ºC ---- 10Vcc

La fuente de Alimentación en tamaño 2M, tiene una salida de 17Vca con una potencia necesaria para alimentar a 8 módulos transmisores Tem-peratura//tensión. Existe también en tamaño 3M, permitiendo alimen-tar hasta 16 módulos transmisores.

casos donde se necesite una recalibración del mismo, s

TRANSMISOR DE SEÑAL

TEMPERATURA // CORRIENTE

RTD Ni100

TERMOCUPLA TIPO J

TERMOCUPLA TIPO J -Entrada

diferencial-TERMOCUPLA TIPO K

TERMOCUPLA TIPO K -Entrada

diferencial-Salida: 4-20mA -Configuración 2

Hilos-4-20mA -Configuración 3

Hilos-El equipo se provee calibrado de fábrica. En los

e encuentran en el frente del equipo dos preset multivueltas para los ajustes de CERO y GANANCIA. Los rangos de trabajo se detallan en el frente del transmisor. En cualquiera de los ca-sos, se recomiendan los establecidos para lograr una mayor precisión en el funcionamiento. Para chequear la calibración, los valores tempe-ratura-corriente son los siguientes:

RTD Pt100 // 4-20mA: -50ºC ---- 4mA

150ºC ---- 20mA

RTD Ni100 // 4-20mA: 0ºC ---- 4mA

120ºC ---- 20mA

TERMOCUPLA TIPO J // 4-20mA: 0ºC ---- 4mA

400ºC ---- 20mA

TERMOCUPLA TIPO K // 4-20mA: 0ºC ---- 4mA

500ºC ---- 20mA

La fuente de Alimentación en tamaño 2M, tiene una salida de 17Vca con una potencia necesaria para alimentar a 6 módulos transmisores Tem-peratura//corriente. Existe también en tamaño 3M, permitiendo ali-casos donde se necesite una recalibración del mismo, s

Vca 17 Vca Alimentación Salida 4-20mA Malla Entrada Termocupla TIPO J Entrada Termocupla DIFERENCIAL Tipo K 0-400ºC Salida 4-20mA Vca 17 Vca Alimentación Salida 4-20mA Entrada Termocupla TIPO J Entrada RTD Pt100 RP RP R Vca 17 Vca Alimentación Salida 4-20mA Entrada RTD Pt100 -50ºC / 150ºC Salida 4-20mA Entrada RTD Ni100 RP RP R Vca 17 Vca Alimentación Salida 4-20mA Entrada RTD Ni100 0ºC / 120ºC Salida 4-20mA Entrada Termocupla TIPO J Vca 17 Vca Alimentación Salida 4-20mA LINEA

220 Vca Común 17 Vca

FUENTE DE ALIMENTACION TRANSMISORES FASE NEUTRO TIERRA SALIDA 4-20mA SALIDA 4-20mA SALIDA 4-20mA SALIDA 4-20mA SALIDA 4-20mA SALIDA 4-20mA Alimentación Transmisores 1M Alimentación Fuente 2M Entrada Termocupla Tipo J 0-500ºC Salida 4-20mA Vca 17 Vca Alimentación Salida 4-20mA Malla Entrada Termocupla TIPO J Entrada Termocupla DIFERENCIAL Tipo J 0-400ºC Salida 4-20mA Entrada Termocupla Tipo K 0-500ºC Salida 4-20mA Se ns or R TD P t1 00 Se ns or R TD N i1 00 Te rm oc up la T IP O J Te rm oc up la T IP O J Te rm oc up la T IP O K Te rm oc up la T IP O K Entrada RTD Pt100 RP RP R Entrada RTD Pt100 -50ºC / 150ºC Salida 4-20mA-2H 4 - 20 mA (2 Hilos) FUENTE 24Vcc DISPOSITIVO ADQUISIDOR DE DATOS Se ns or R TD P t1 00 TRANSMISOR RTD Pt100 // 4-20mA -Configuración 2

hilos-CORRIENTE // TENSION

Entradas: TI (Transformador de Intensidad)

4-20mA -Configuración 3

Hilos-Salida: 0-10Vcc

El equipo se provee calibrado de fábrica. En los

e encuentran en el frente del equipo dos preset multivueltas para los ajustes de CERO y GANANCIA. Los rangos de trabajo se detallan en el frente del transmisor. En cualquiera de los ca-sos, se recomiendan los establecidos para lograr una mayor precisión en el funcionamiento. Para chequear la calibración, los valores corrien-te-tensión son los siguientes:

TI // 0-10Vcc: 0Amp ---- 0Vcc

5Amp ---- 10Vcc

4-20mA (3 Hilos) // 0-10Vcc: 4mA ---- 0Vcc

20mA ---- 10Vcc

La fuente de Alimentación en tamaño 2M, tiene una salida de 17Vca con una potencia necesaria para alimentar a 8 módulos transmisores co-rriente // Tensión. Existe también en tamaño 3M, permitiendo alimen-tar hasta 16 módulos transmisores.

casos donde se necesite una recalibración del mismo, s

Vca 17 Vca Alimentación Salida 0-10Vcc Vca 17 Vca Alimentación Salida 0-10Vcc LINEA

220 Vca Común 17 Vca

FUENTE DE ALIMENTACION TRANSMISORES FASE NEUTRO TIERRA SALIDA 0-10Vcc SALIDA 0-10Vcc Alimentación Transmisores 1M Alimentación Fuente 2M Entrada TI 0-5 Amp Salida 0-10Vcc TI TI Entrada 4-20 mA - 3H S Conexión TI (0-5 Amp) Entrada 4-20mA Salida 0-10Vcc 0-5 Amp Negativo Señal Positivo ENTRADA 4-20mA -Configuración 3 Hilos-ENTRADA TI -Transformador

Intensidad-TRANSMISOR DE SEÑAL

TENSION // CORRIENTE

Entradas: 0-10Vcc

Salida: 4-20mA

El equipo se provee calibrado de fábrica. En los

e encuentran en el frente del equipo dos preset multivueltas para los ajustes de CERO y GANANCIA. Los rangos de trabajo se detallan en el frente del transmisor. En cualquiera de los ca-sos, se recomiendan los establecidos para lograr una mayor precisión en el funcionamiento. Para chequear la calibración, los valores tensión-corriente son los siguientes:

0-10Vcc // 4-20mA: 0Vcc ---- 4mA

10Vcc ---- 20mA

La fuente de Alimentación en tamaño 2M, tiene una salida de 17Vca con una potencia necesaria para alimentar a 6 módulos transmisores Ten-sión // Corriente. Existe también en tamaño 3M, permitiendo alimentar hasta 12 módulos transmisores.

casos donde se necesite una recalibración del mismo, s

Vca 17 Vca Alimentación Salida 4-20mA Vca 17 Vca Alimentación Salida 4-20mA LINEA

220 Vca Común 17 Vca

FUENTE DE ALIMENTACION TRANSMISORES FASE NEUTRO TIERRA SALIDA 4-20mA SALIDA 4-20mA Alimentación Transmisores 1M Alimentación Fuente 2M ENTRADA 0-10Vcc Positivo ENTRADA 0-10Vcc Entrada 0-10Vcc Salida 4-20mA 0-5 Amp Entrada 0-10Vcc Salida 4-20mA 0-5 Amp ENTRADA 0-10Vcc Negativo Negativo Positivo ENTRADA 0-10Vcc

TENSION // TENSION

CORRIENTE // CORRIENTE

Entradas: 0-2Vcc Entradas: TI (Transformador

(-0.5)-1Vcc Intensidad)

Salida: 0-10Vcc Salida: 4-20mA (Config. 2H)

El equipo se provee calibrado de fábrica. En los

e encuentran en el frente del equipo dos preset multivueltas para los ajustes de CERO y GANANCIA. Los rangos de trabajo se detallan en el frente del transmisor. En cualquiera de los ca-sos, se recomiendan los establecidos para lograr una mayor precisión en el funcionamiento. Para chequear la calibración, los valores son los si-guientes:

0-2Vcc // 0-10Vcc: 0Vcc ---- 0Vcc

2Vcc ---- 10Vcc

(-0.5)-1Vcc // 0-10Vcc : -0.5Vcc ---- 0Vcc

1Vcc ---- 10Vcc

TI // 4-20mA: 0Amp ---- 4mA

5Amp ---- 20mA

La fuente de Alimentación en tamaño 2M, tiene una salida de 17Vca con una potencia necesaria para alimentar a 8 módulos transmisores Ten-sión // TenTen-sión. Existe también en tamaño 3M, permitiendo alimentar hasta 16 módulos transmisores.

casos donde se necesite una recalibración del mismo, s

Vca 17 Vca Alimentación Salida 0-10Vcc LINEA

220 Vca Común 17 Vca

FUENTE DE ALIMENTACION TRANSMISORES FASE NEUTRO TIERRA SALIDA 0-10Vcc Alimentación Transmisores 1M Alimentación Fuente 2M ENTRADA 0-2Vcc Positivo ENTRADA 0-2Vcc Entrada 0-2Vcc Salida 0-10Vcc 0-5 Amp Negativo CONEXION TI (0-5Amp) TI TI 4 - 20 mA (2 Hilos) FUENTE 24Vcc DISPOSITIVO ADQUISIDOR DE DATOS Entrada TI 0-5 Amp Salida 4-20mA-2H ENTRADA TI -Transformador

TRANSMISOR DE SEÑAL

ACIDEZ (pH) // TENSION

Entradas: 0-14pH

Salida: 0-10Vcc

El equipo se provee calibrado de fábrica. En los

e encuentran en el frente del equipo dos preset multivueltas para los ajustes de CERO y GANANCIA. Los rangos de trabajo se detallan en el frente del transmisor. En cualquiera de los ca-sos, se recomiendan los establecidos para lograr una mayor precisión en el funcionamiento. Para chequear la calibración, los valores pH-Tensión son los siguientes:

0-14pH // 0-10Vcc: 0pH ---- 0Vcc

14pH ---- 10Vcc

La fuente de Alimentación en tamaño 2M, tiene una salida de 17Vca con una potencia necesaria para alimentar a 8 módulos transmisores pH // Tensión. Existe también en tamaño 3M, permitiendo alimentar hasta 16 módulos transmisores.

casos donde se necesite una recalibración del mismo, s

Vca 17 Vca Alimentación Salida 0-10Vcc LINEA

220 Vca Común 17 Vca

FUENTE DE ALIMENTACION TRANSMISORES FASE NEUTRO TIERRA SALIDA 0-10Vcc Alimentación Transmisores 1M Alimentación Fuente 2M CONECTOR BNC ENTRADA pH Entrada pH 0 / 14 Salida 0-10Vcc

Ω

OHM (POTENCIOMETRO) // TENSION

Entradas: POTENCIOMETRO 500Ω

POTENCIOMETRO 1KΩ

Salida: 0-10Vcc

El equipo se provee calibrado de fábrica. En los

e encuentran en el frente del equipo dos preset multivueltas para los ajustes de CERO y GANANCIA. Los rangos de trabajo se detallan en el frente del transmisor. En cualquiera de los ca-sos, se recomiendan los establecidos para lograr una mayor precisión en el funcionamiento. Para chequear la calibración, los valores Ohm-tensión son los siguientes:

Pote 500Ω // 0-10Vcc: 0Ω ---- 0Vcc

500Ω ---- 10Vcc

Pote 1KΩ // 0-10Vcc: 0Ω ---- 0Vcc

1000Ω ---- 10Vcc

La fuente de Alimentación en tamaño 2M, tiene una salida de 17Vca con una potencia necesaria para alimentar a 8 módulos transmisores Ohm // Tensión. Existe también en tamaño 3M, permitiendo alimentar hasta 16 módulos transmisores.

casos donde se necesite una recalibración del mismo, s

Vca 17 Vca Alimentación Salida 0-10Vcc LINEA

220 Vca Común 17 Vca

FUENTE DE ALIMENTACION TRANSMISORES FASE NEUTRO TIERRA SALIDA 0-10Vcc Alimentación Transmisores 1M Alimentación Fuente 2M ß ÿ ÿ û Î ³ ßì TU?0zÎ⇓ Extremo ßR£‘ â =Ž ߺ ÿÆ a ¦Ñt Ðr U¦ ßY™⇓ Entrada Pote 500Ω Salida 0-10Vcc 0-5 Amp Ext. C Ext. Extremo Centro

TRANSMISOR DE SEÑAL

Ω

OHM (POTENCIOMETRO) // CORRIENTE

Entradas: POTENCIOMETRO 500Ω

POTENCIOMETRO 1KΩ

Salida: 4-20mA

El equipo se provee calibrado de fábrica. En los

e encuentran en el frente del equipo dos preset multivueltas para los ajustes de CERO y GANANCIA. Los rangos de trabajo se detallan en el frente del transmisor. En cualquiera de los ca-sos, se recomiendan los establecidos para lograr una mayor precisión en el funcionamiento. Para chequear la calibración, los valores Ohm-Corriente son los siguientes:

Pote 500Ω // 4-20mA: 0Ω ---- 4mA

500Ω ---- 20mA

Pote 1KΩ // 4-20mA: 0Ω ---- 4mA

1000Ω ---- 20mA

La fuente de Alimentación en tamaño 2M, tiene una salida de 17Vca con una potencia necesaria para alimentar a 8 módulos transmisores Ohm // Corriente. Existe también en tamaño 3M, permitiendo alimentar has-ta 16 módulos transmisores.

casos donde se necesite una recalibración del mismo, s

Vca 17 Vca Alimentación Salida 4-20mA LINEA

220 Vca Común 17 Vca

FUENTE DE ALIMENTACION TRANSMISORES FASE NEUTRO TIERRA SALIDA 4-20mA Alimentación Transmisores 1M Alimentación Fuente 2M ß ÿ ÿ û Î ³ ßì TU?0zÎ⇓ Extremo ßR£‘ â =Ž ߺ ÿÆ a ¦Ñt Ðr U¦ ßY™⇓ Entrada Pote 500Ω Salida 4-20mA 0-5 Amp Ext. C Ext. Extremo Centro
