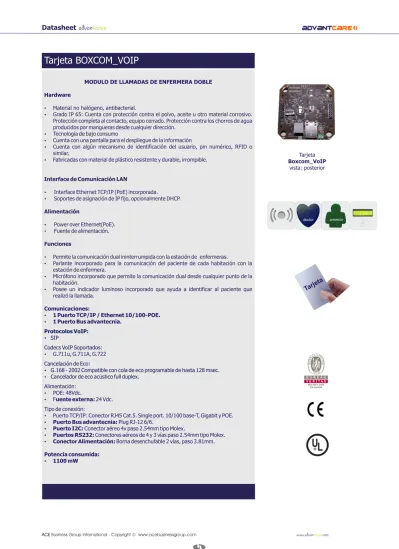

Tarjeta BOXCOM_VOIP. Datasheet advantecnia MODULO DE LLAMADAS DE ENFERMERA DOBLE. Hardware

(1)

Hardware

Ÿ Material no halógeno, antibacterial.

Ÿ Grado IP 65: Cuenta con protección contra el polvo, aceite u otro material corrosivo. Protección completa al contacto, equipo cerrado. Protección contra los chorros de agua producidos por mangueras desde cualquier dirección.

Ÿ Tecnología de bajo consumo

Ÿ Cuenta con una pantalla para el despliegue de la información

Ÿ Cuenta con algún mecanismo de identificación del usuario, pin numérico, RFID o similar.

Ÿ Fabricadas con material de plástico resistente y durable, irrompible.

Interface de Comunicación LAN

Ÿ Interface Ethernet TCP/IP (PoE) incorporada.

Ÿ Soportes de asignación de IP fijo, opcionalmente DHCP. Alimentación

Ÿ Power over Ethernet(PoE). Ÿ Fuente de alimentación. Funciones

Ÿ Permite la comunicación dual ininterrumpida con la estación de enfermeras.

Ÿ Parlante incorporado para la comunicación del paciente de cada habitación con la estación de enfermera.

Ÿ Micrófono incorporado que permite la comunicación dual desde cualquier punto de la habitación.

Ÿ Posee un indicador luminoso incorporado que ayuda a identificar al paciente que realizó la llamada.

Comunicaciones:

Ÿ 1 Puerto TCP/IP / Ethernet 10/100-POE. Ÿ 1 Puerto Bus advantecnia.

Protocolos VoIP: Ÿ SIP

Codecs VoIP Soportados: Ÿ G.711u, G.711A, G.722 Cancelación de Eco:

Ÿ G.168 - 2002 Compatible con cola de eco programable de hasta 128 msec. Ÿ Cancelador de eco acústico full duplex.

Alimentación: Ÿ POE: 48Vdc.

Ÿ Fuente externa: 24 Vdc. Tipo de conexión:

Ÿ Puerto TCP/IP: Conector RJ45 Cat.5. Single port. 10/100 base-T, Gigabit y POE.

OK

Tarjeta

Tarjeta Boxcom_VoIP

(2)

Tarjeta

Master

Ÿ

MECANISMO DE PRESENCIA y CANCELACIÓN (Cancelador de llamada de enfermeras)

Ÿ La estación de llamada permite incluir funciones de presencia que permiten registrar la atención del personal de asistencial.

Ÿ Pulsador de cancelación de llamada incorporado. Ÿ Permite el ingreso y/o selección de la tarea realizada.

Comunicaciones:

Ÿ 1 Puerto Bus advantecnia. Alimentación:

Ÿ Desde Bus advantecnia: 24Vdc. Tipo de Conexión:

Ÿ Puerto Bus advantecnia: 2 x Conector Plug RJ12 6/6.

Ÿ Cruceta: para soporte físico con dispositivos slave. Incluye pineado de comunicaciones.

Microprocesador:

Ÿ Familia Microchip PIC18F. MCU FLASH 8 BITS, Ÿ Program Memory Size:64 kWords,

Ÿ RAM Memory Size:3808Byte, TQFP80. Potencia consumida:

Ÿ ON (LED encendido): 300 mW Ÿ Versión lector de proximidad: 450 mW Otros:

Ÿ RTC: Real-Time Clock RTCC, 12C, 1K EE, 64B SRAM, 8MSOP. Ÿ Memoria E2PROM: SPI 16K, SMD, 95160, SOIC8. Ÿ 4 diodos Led verde: Indicador de estado de las salidas. Dipswitch de 4 palancas:

Ÿ Nº 1: Selección de nivel de entrada.

Ÿ Nº 2: Direccionamiento de comunicaciones Bus advantecnia. Dimensiones tarjeta: Ÿ 79,5 x 79,5 mm. Temperatura de funcionamiento: Ÿ -25 ºC a +55 ºC. Tarjeta Master vista: posterior Tarjeta OK

(3)

Ÿ Periférico con uno (1) o tres (3) botones, cada botón posee un indicador LED de llamada. Un botón es mayor a los otros para indicar la función principal del mecanismo. Los botones están marcados en puntos Braille para el uso por personas ciegas. Ÿ Pulsador para llamada de paciente tipo pera. El pulsador posee un cordón eléctrico

de dos (2) metros de largo, cero (0) halógeno, anti roedores y un gancho para colgar. Es fácil de sostener. Fabricado de material irrompible, resistente a los golpes. Fácil de limpiar y desinfectar.

Ÿ El botón posee 20mm de diámetro y está marcado con puntos Braille, para el uso por personas ciegas.

Ÿ Cuenta con una señal luminosa cuando se activa la llamada indicando al paciente que inicio la llamada.

Ÿ La desconexión de uno o dos pulsadores genera una señal audio-visual en la consola de llamas que alerte a las enfermeras de la estación.

Comunicaciones:

Ÿ 1 Puerto Bus advantecnia. Ÿ 1 Puerto I2C.

Alimentación:

Ÿ Desde Bus advantecnia. 24Vdc. Tipo de Conexión:

Ÿ Puerto Bus advantecnia: Conector Plug RJ12 6/6.Entradas

Ÿ Puerto I2C: Conector Aéreo 4v paso 2.54mm tipo Molex mediante conector tipo cruceta.

Microprocesador:

Ÿ Familia Microchip PIC18F. MCU FLASH 8 BITS, Ÿ Program Memory Size:64 kWords,

Ÿ RAM Memory Size: 3808Byte, TQFP80. Potencia consumida:

Ÿ 200 m W.

Tarjeta concentradora

LCOM

(4)

Tarjeta

Master

MECANISMO TIRADOR DE LLAMADA DE ENFERMERA EN BAÑO Ÿ Posee un botón pulsador ON/OFF. El botón posee un indicador LED de llamada y puntos

Braille para el uso por personas ciegas.

Ÿ Cuando se efectúa una llamada se enciende el indicador LED de llamada, que indica con una señal luminosa el mecanismo tirador den baño.

Ÿ Módulo con cordón llamador y pera plástica para tirón. Grado IP 65: Es resistente al agua, polvo, aceite u otro material corrosivo. Posee protección completa al contacto, equipo cerrado. Posee protección contra los chorros de agua producidos por mangueras desde cualquier dirección.

Ÿ Mecanismo de seguridad, posee un cordón que incorpora un eslabón débil, que se deberá desprender cuando se le aplique una tensión superior a 10Kg. para evitar daños al módulo de la pared.

Ÿ Material de plástico irrompible. Comunicaciones:

Microprocesador:

Ÿ Nº 2: Direccionamiento de comunicaciones Bus advantecnia. Dimensiones tarjeta: Ÿ 79,5 x 79,5 mm. Temperatura de funcionamiento: Ÿ -25 ºC a +55 ºC. Tarjeta Master vista: posterior

(5)

Ÿ Se colocará a la entrada de cada cuarto de hospitalización.

Ÿ Instalación estándar (empotrada o en superficie) en zonas de pasillo. Ÿ Visible a una distancia mínima de quince (15) metros durante el día.

Ÿ Cubierta acrílica de tres (3) campos de diferentes colores indicadores de la naturaleza. Ÿ de la llamada del paciente, iluminación continua o parpadeo.

Ÿ Tecnología LED de bajo consumo.

Ÿ El estado de las alarmas se muestran en tiempo real.

Ÿ Las señales de los baños y duchas activan señales de tonos y luminosas (por lo general pulsátiles), que son diferentes a las de las llamadas desde camas, porque pueden requerir una atención más inmediata.

Ÿ Son fabricadas con material de plástico resistente y durable. Irrompible.

Comunicaciones:

Microprocesador:

Ÿ Nº 2: Direccionamiento de comunicaciones Bus advantecnia. Dimensiones tarjeta: Ÿ 79,5 x 79,5 mm. Temperatura de funcionamiento: Ÿ -25 ºC a +55 ºC. Tarjeta Master vista: posterior
