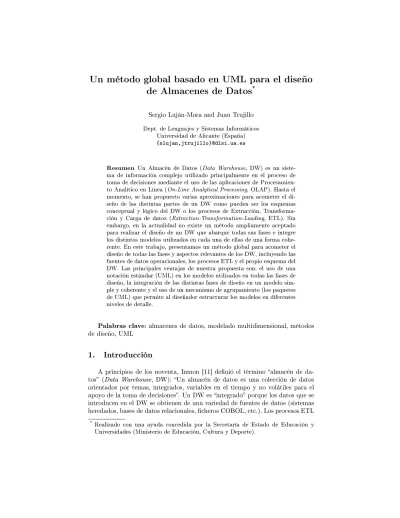

Un método global basado en UML para el diseño
de Almacenes de Datos
*Sergio Luján-Mora and Juan Trujillo
Dept. de Lenguajes y Sistemas Informáticos Universidad de Alicante (España) {slujan,jtrujillo}@dlsi.ua.es
Resumen Un Almacén de Datos (Data Warehouse, DW) es un siste-ma de inforsiste-mación complejo utilizado principalmente en el proceso de toma de decisiones mediante el uso de las aplicaciones de Procesamien-to Analítico en Línea (On-Line Analytical Processing, OLAP). Hasta el momento, se han propuesto varias aproximaciones para acometer el di-seño de las distintas partes de un DW como pueden ser los esquemas conceptual y lógico del DW o los procesos de Extracción, Transforma-ción y Carga de datos (Extraction-Transformation-Loading, ETL). Sin embargo, en la actualidad no existe un método ampliamente aceptado para realizar el diseño de un DW que abarque todas sus fases e integre los distintos modelos utilizados en cada una de ellas de una forma cohe-rente. En este trabajo, presentamos un método global para acometer el diseño de todas las fases y aspectos relevantes de los DW, incluyendo las fuentes de datos operacionales, los procesos ETL y el propio esquema del DW. Las principales ventajas de nuestra propuesta son: el uso de una notación estándar (UML) en los modelos utilizados en todas las fases de diseño, la integración de las distintas fases de diseño en un modelo sim-ple y coherente y el uso de un mecanismo de agrupamiento (los paquetes de UML) que permite al diseñador estructurar los modelos en diferentes niveles de detalle.
Palabras clave: almacenes de datos, modelado multidimensional, métodos de diseño, UML
1. Introducción
A principios de los noventa, Inmon [11] de nió el término almacén de da-tos (Data Warehouse, DW): Un almacén de datos es una colección de datos orientados por temas, integrados, variables en el tiempo y no volátiles para el apoyo de la toma de decisiones. Un DW es integrado porque los datos que se introducen en el DW se obtienen de una variedad de fuentes de datos (sistemas heredados, bases de datos relacionales, cheros COBOL, etc.). Los procesos ETL
* Realizado con una ayuda concedida por la Secretaría de Estado de Educación y
(Extraction-Transformation-Loading) son los responsables de la extracción de los datos a partir de las diversas fuentes de datos heterogéneas, su transformación (conversión, limpieza, etc.) y su carga en el DW.
Por otro lado, es ampliamente aceptado que los DW, las bases de datos mul-tidimensionales (MD) y las aplicaciones OLAP están basadas en el modelado MD. En estos últimos años, se han propuesto varias aproximaciones para aco-meter el diseño conceptual y lógico de los DW y los sistemas MD, tales como [3,9,21,24,10,23,2], para representar las principales propiedades estructurales y dinámicas del modelado MD. Sin embargo, ninguna de estas propuestas ha sido ampliamente aceptada como un modelo conceptual estándar para acometer el modelado MD. Debido a restricciones de espacio, aconsejamos la lectura de [1] para una comparación y discusión detallada sobre la mayoría de estos modelos. Sin embargo, dada la gran variedad de modelos utilizados en las distintas fa-ses del diseño de los DW, se hace absolutamente necesario desarrollar un método lo más estándar posible que proporcione guías de diseño para crear y transformar estos modelos durante la fase de desarrollo de un DW. En la actualidad, exis-ten algunos inexis-tentos de proporcionar un método para el desarrollo de DW. Sin embargo, desde nuestro punto de vista, ninguno de ellos cubre todas las fases y transformaciones necesarias para disponer de un método global y estándar para el diseño de DW.
En trabajos previos, hemos presentado una propuesta para acometer el diseño conceptual de los DW mediante UML [23,15,16] y obtener de forma automática el esquema lógico correspondiente según la plataforma destino (relacional, MD, etc.). Por otro lado, también hemos realizado una propuesta para realizar el modelado conceptual de los procesos ETL mediante UML [22].
En este trabajo, presentamos un método global orientado a objetos (OO) que integra todas las fases de diseño de los DW desde las fuentes de datos operacionales hasta la implementación, incluyendo la de nición de los procesos ETL y los requisitos de usuario. Nuestro objetivo es combinar, en un conjunto de modelos relacionados, todo el análisis y diseño de los DW desde las fuentes de datos operacionales hasta su implementación nal. En nuestra aproximación, un modelo de DW está basado en la típica arquitectura de un sistema de DW [12] y se compone de cuatro esquemas y las correspondientes transformaciones entre ellos. Al contrario que otros métodos y propuestas para el modelado MD y diseño de DW, nuestro método es independiente de cualquier implementación especí ca (relacional, MD, OO, etc.). Finalmente, nuestro método está basado en un lenguaje de modelado estándar (UML), lo que evita que los diseñadores aprendan una nueva notación o lenguaje especí cos para el diseño de DW.
El resto del artículo está estructurado como sigue. En la sección 2 se presenta un breve resumen de los métodos más relevantes presentados hasta el momento para acometer el diseño de los DW. En la sección 3 presentamos el esquema general de nuestra propuesta junto con los distintos modelos y mapeos que lo componen. En la sección 4 presentamos los principales pasos de diseño que propo-ne nuestro método. Por último, la sección 5 presenta las principales conclusiopropo-nes y trabajos futuros extraídos del presente trabajo.
2. Estado de la cuestión
En esta sección, presentamos un breve resumen de los métodos más relevantes para el diseño de los DW. Algunos otros métodos que no se pueden comentar por falta de espacio son [8,7,6].
En [13], se presentan varios casos de estudio signi cativos de data marts (DW departamentales) a los que se aplica el esquema estrella (star schema) y sus variantes de copo de nieve (snow ake) y constelación de hechos (fact constellation) para realizar el modelado MD. Además, propone lo que denomina una matriz de arquitectura de BUS para integrar el diseño de varios data marts y conseguir así un DW corporativo y global. Si bien consideramos estos trabajos como un referente fundamental en el modelado MD, a nuestro juicio todos ellos adolecen de un método formal para el diseño de DW. En [14], se presenta el ciclo de vida de un proyecto de DW, para el cual los autores proponen distintas herramientas y técnicas a seguir, sin que se proponga un método o modelo global y formal a lo largo de todo el proceso.
En [9], los autores proponen el Dimensional-Fact Model (DFM) como una notación propia para acometer el modelado conceptual de los DW. Además, pro-ponen un marco metodológico para de nir un esquema conceptual a partir de los esquemas Entidad-Relación (ER) que representan las fuentes de datos opera-cionales. Analizando los aspectos puramente metodológicos, esta propuesta está únicamente enfocada al diseño conceptual y lógico del DW, ya que no conside-ra un aspecto tan relevante como es el diseño de los procesos ETL. Además, los autores presuponen una implementación relacional del DW y que se dispon-drá de los esquemas ER de todas las fuentes de datos operacionales, lo que por desgracia no sucede en muchas ocasiones.
En [3], los autores presentan el Multidimensional Model (MD), un modelo lógico para acometer el diseño de DW y un método para construirlo a partir de los esquemas ER de las fuentes de datos operacionales. Aunque los pasos del método están de nidos en una forma coherente y lógica, el diseño del DW está basado únicamente en las fuentes de datos operacionales, lo que a nuestro juicio es insu ciente puesto que estos sistemas son eminentemente de consulta, por lo que también se tiene que tener en cuenta en su diseño los requisitos de usuario. En [18] se propone de nuevo cómo construir el esquema estrella (y sus dife-rentes variantes) a partir de los esquemas conceptuales de las fuentes de datos operacionales de que disponga la empresa. Una vez más, presupone que las fuen-tes de datos están de nidas mediante esquemas ER. Se diferencia de otras pro-puestas en que no propone su propia notación grá ca para el diseño conceptual del DW, sino que emplea ER.
Más recientemente, cabe destacar el trabajo [5], donde se propone otro mé-todo para el diseño de DW. Este mémé-todo está basado en el modelo MD IDEA y propone una serie de procesos que cubren el diseño conceptual, lógico y físico de un DW. Una de las principales ventajas con respecto a las propuestas anteriores es el hecho de que para extraer el esquema conceptual se tenga en cuenta, ade-más de las fuentes de datos operacionales, los requisitos de usuario. Sin embargo,
este método está enfocado al modelado de datos y no abarca otros aspectos del diseño de los DW como puede ser el diseño de los procesos ETL.
Finalmente, en [4] se evalúan diversos métodos de diseño de DW y se propone un nuevo método que destaca por tener en cuenta la gestión de los metadatos. Sin embargo, carece de un modelo que permita re ejar y documentar el diseño del DW, ya que únicamente enumera una serie de actividades que se tienen que realizar para la construcción del DW.
Por tanto y, según lo comentado anteriormente, consideramos que en la ac-tualidad no existe un método estándar, formal y riguroso ampliamente aceptado que cubra de una forma integrada todas las fases de diseño de los DW des-de el modes-delado des-de datos, pasando por el diseño des-de los procesos ETL hasta la implementación nal del DW.
3. Esquema general del método
La arquitectura de un DW se suele representar como varios niveles de datos, donde los datos de un nivel se obtienen de los datos del nivel anterior [12]. Partiendo de esta arquitectura, en nuestro método consideramos que el desarrollo de un DW se puede estructurar en un modelo que integra cuatro esquemas, tal como se muestra en la Figura 1 (a):
Fuentes de datos operacionales (Operational Data Schema, ODS): de ne la estructura de las fuentes de datos operacionales y externas. Esquema conceptual del almacén de datos (Data Warehouse
Conceptual Schema, DWCS): de ne el esquema conceptual (hechos, dimensiones, jerarquías, etc.) del DW.
Esquema de almacenamiento del DW (Data Warehouse Storage
Schema, DWSS): de ne el almacenamiento físico del DW según la pla-taforma destino.
Modelo de negocio (Business Model, BM): de ne las diferentes formas de acceder al DW desde el punto de vista del usuario nal. Se compone de diferentes subconjuntos del DWCS.
Además, también hacen falta dos esquemas de mapeo para obtener un diseño global e integrado de un DW:
Procesos ETL (ETL Process): de ne el mapeo entre ODS y DWCS.
Procesos de exportación (Exportation Process): de ne el mapeo en-tre DWCS y DWSS.
Nuestro método logra integrar cada uno de los esquemas y mapeos previa-mente presentados. Para ello, usamos una notación de modelado basada en UML [20]. Cada uno de los esquemas y mapeos se representa mediante un paquete estereotipado. Por tanto, proporcionamos seis estereotipos: ODS, DWCS, DWSS, BM, ETL y Exportation. Además, gracias al uso de los pa-quetes de UML, el diseño de DW grandes y complejos se simpli ca porque el diseñador del DW puede establecer diferentes niveles de detalle en su diseño.
(a) (b) Diferentes esquemas y mapeos empleados
en el diseño de un almacén de datos Nivel superior de un almacén de datos Figura 1. Esquema general del método y ejemplo de modelo
Los diferentes esquemas (representados mediante paquetes de UML) de nues-tro método se relacionan entre sí mediante dependencias de UML, tal como se muestra en el ejemplo de la Figura 1 (b) que representa el nivel superior de un DW. Una dependencia en UML se representa mediante una línea discontinua con una punta de echa. En nuestro método se pueden establecer las siguientes dependencias:
ETL → {ODS, DWCS}.
Exportation → {DWSS, DWCS}. BM → {DWCS}.
En las siguientes secciones, se explica con detalle cada uno de los esquemas y mapeos de nuestro método.
3.1. Operational data schema (ODS)
En la actualidad, no existe una extensión de UML que haya sido ampliamen-te aceptada para el modelado de distintos tipos de fuenampliamen-tes de datos. Por ello, tenemos que emplear diferentes extensiones para modelar el ODS según la fuente de datos. Por ejemplo, si la fuente de datos es una base de datos relacional, usamos Rational's UML Pro le for Database Design [19], pero si la fuente de datos es una base de datos objeto-relacional, empleamos [17].
3.2. Data warehouse conceptual schema (DWCS)
En trabajos previos [15,16], hemos propuesto un per l de UML para el diseño conceptual de DW según el modelado MD. Nuestra propuesta permite represen-tar las principales propiedades MD a un nivel conceptual, como son las relaciones muchos-a-muchos entre hechos y dimensiones, las dimensiones degeneradas, las jerarquías múltiples y de camino alternativo, etc. Nuestro per l de UML se en-cuentra de nido formalmente mediante reglas expresadas con Object Constraint
Language (OCL) [20], que de nen el correcto uso de los nuevos elementos de modelado, con lo que se evita un uso arbitrario del per l.
Además, nuestro per l también incluye el uso de los paquetes de UML. Gra-cias a ello, cuando se modelan DW grandes y complejos, no estamos restringidos a diagramas de clases planos. Nuestra propuesta establece el proceso de diseño en tres niveles (la Figura 2 muestra un resumen de nuestra propuesta):
Nivel 1 : De nición del modelo. Un paquete representa un esquema estrella de un modelo MD. En este nivel, una dependencia entre dos paquetes indica que los esquemas estrella comparten al menos una dimensión.
Nivel 2 : De nición de un esquema estrella. Un paquete representa un hecho o una dimensión de un esquema estrella. En este nivel, una dependencia entre dos paquetes de dimensión indica que las dimensiones comparten al menos un nivel en sus correspondientes jerarquías.
Nivel 3 : De nición de un hecho o dimensión. Se compone de un conjunto de clases que representan los niveles jerárquicos en un paquete de dimensión o el esquema estrella completo en el caso de un paquete de hecho.
Figura 2. Los tres niveles de un modelo MD representados mediante paquetes de UML
En el Cuadro 1 mostramos los seis estereotipos más representativos de nuestro per l de UML para el diseño conceptual de un DW.
3.3. Data warehouse storage schema (DWSS)
Según la implementación del DW que se desee realizar (relacional, MD, etc.), el DWSS se modela mediante la extensión de UML correspondiente (de forma similar a como se de ne el ODS).
Además, nuestra propuesta ofrece dos posibilidades de creación de este esque-ma: manual o automática. En la primera, el diseñador del DW necesita de nir el DWSS y el mapeo (Exportation Process) entre el DWCS y el DWSS; en la segun-da, un algoritmo de transformación especí co para cada tipo de almacenamiento genera el correspondiente DWSS con el mapeo apropiado.
3.4. Business model (BM)
Este esquema se emplea para adaptar el DW según las distintas necesidades particulares de los usuarios nales. De este modo, se pueden crear distintas
Concepto MD Descripción Icono (Estereotipo)
StarPackage Paquetes de este estereotipo representan esquemas estrellas, com-puestos de hechos y dimensiones; se emplea en el nivel 1 FactPackage
Paquetes de este estereotipo representan hechos, compuestos de medidas y relacionados con las dimensions; se emplea en el nivel 2
DimensionPackagePaquetes de este estereotipo representan dimensiones, compuestasde jerarquías; se emplea en el nivel 2 Fact Clases de este estereotipo representan hechos, compuestos de me-didas; se emplea en el nivel 3 Dimension Clases de este estereotipo representan dimensiones, compuestas dejerarquías; se emplea en el nivel 3 Base Clases de este estereotipo representan niveles de jerarquía en unadimensión; se emplea en el nivel 3 Cuadro 1. Conceptos multidimensionales y su representación en UML
vistas de un DW orientadas al análisis o porque no interesa que los usuarios nales tengan acceso a todo el DWCS por distintas razones (seguridad, facilidad de uso, etc.).
Para crear el BM, empleamos el mecanismo de importación de UML, que permite crear distintos submodelos del DWCS. Los distintos modelos del BM se pueden implementar como data marts, ya sea reales (almacenados en sus propias estructuras pobladas con datos a partir del DW) o virtuales (de nidos como vistas sobre el DW).
Además, en este esquema también se de nen las consultas iniciales solicitadas por los usuarios nales. Para ello, se emplean las clases cubo [23], que permiten representar de una forma visual y sencilla las consultas de usuario.
3.5. ETL process
En [22], hemos propuesto una extensión de UML que permite el modelado conceptual de los procesos ETL. Nuestra extensión proporciona los mecanismos necesarios para especi car las operaciones típicas de los procesos ETL, como la integración de distintas fuentes de datos, la transformación de los atributos, la generación de claves substitutas (surrogate keys), etc. Un proceso ETL se de ne combinando los distintos mecanismos que proporcionamos.
En nuestra propuesta, hemos de nido un conjunto reducido pero potente de mecanismos ETL, con el n de reducir la complejidad de nuestra propuesta y facilitar su uso.
En el Cuadro 2 mostramos un resumen de los mecanismos de nuestra pro-puesta, en la que los mecanismos ETL se relacionan entre sí por medio de de-pendencias de UML. Además, a cada mecanismo se le puede añadir una nota de
Mecanismo ETL Descripción Icono (Estereotipo)
Aggregation Agrega los datos (SUM, AVG, MAX/MIN, COUNT, etc.) en basea algún criterio Conversion Cambia los tipos de datos, el formato o calcula nuevos datos (atri-butos derivados) a partir de los datos existentes Filter Filtra los datos no deseados y veri ca la calidad de los datos enbase a restricciones Incorrect
Redirige los registros incorrectos o descartados a un destino sepa-rado para su posterior veri cación; sólo se puede usar con Filter, Loader y Wrapper
Join Une dos fuentes de datos relacionadas entre sí a través de uno ovarios atributos Loader Carga los datos en el destino de un proceso ETL (en un hecho odimensión del DW) Log Controla y registra la actividad de otro mecanismo ETL, con el n de auditar las transformaciones realizadas Merge Integra los datos provenientes de dos o más fuentes de datos conatributos compatibles Surrogate Genera una clave substituta única, que se emplea para reemplazarla clave empleada en las fuentes de datos Wrapper Transforma una fuente de datos nativa en una fuente de datosbasada en registros
Cuadro 2. Mecanismos ETL y su representación en UML
UML para explicar el funcionamiento del mecanismo y de nir el mapeo entre los atributos en el origen y en el destino.
3.6. Exportation process
Este esquema de ne el mapeo entre el DWCS y el DWSS. Como se ha comentado previamente en la sección 3.3, este mapeo se puede de nir de forma manual o automática mediante la aplicación de una serie de algoritmos de transformación que crean las estructuras de almacenamiento apropiadas según la plataforma de destino elegida (relacional, MD, OO, etc.).
4. Aplicación del método
Un buen método no se compone únicamente de una notación grá ca, sino que también debe incluir una forma de usarlo. En el Cuadro 3, presentamos un resumen de los pasos que el diseñador debería seguir para la construcción de un DW mediante nuestro método. Debido a la falta de espacio, sólo vamos a describir los principales pasos a desarrollar y no vamos a tratar temas como determinar la infraestructura necesaria para el DW, de nir los participantes (roles) con sus respectivas responsabilidades, etc.
En la Figura 3 mostramos los principales pasos de nuestro método mediante un diagrama de actividades de UML. El diagrama se ha dividido en dos calles (swimlanes) según quién guía las actividades descritas: Usuarios nales del DW
(los usuarios nales orientan el trabajo de los diseñadores y administradores del DW) y Diseñadores y administradores del DW (no necesitan de la participación de los usuarios nales, ya que disponen de toda la información necesaria para realizar su labor). Las actividades donde se aplican los modelos presentados en este artículo aparecen sombreadas: con un color claro aquellas actividades donde se crean los esquemas (se indica en una esquina el esquema creado) y con un color oscuro aquellas actividades donde se crean los mapeos entre esquemas. Además, las actividades se han dividido en tres grupos según la fase de creación del DW en la que participan: análisis, diseño e implementación. Por último, las transiciones de nen un orden secuencial de las actividades y también indican el empleo de información procedente de otra actividad.
Análisis:
• Determinar requisitos iniciales: se de ne el alcance del DW mediante entrevistas con los usuarios nales; se revisan informes ya existentes y se recopilan los requisitos iniciales de los usuarios.
• De nir reglas de negocio: se de nen diversas reglas de negocio que se aplicarán en la construcción del DW (por ejemplo, la de nición de medidas derivadas como bene cio neto o porcentaje de devolución de producto).
• Identi car fuentes de datos operacionales y externas: se de nen las fuentes de datos, tanto operacionales como externas (datos económicos, censos de población, etc.), que alimentarán el DW. Para ello se tienen en cuenta las necesidades expresadas por los usuarios nales. Al nal de esta actividad se obtiene el ODS.
Diseño:
• Construir esquema conceptual: al nal de esta actividad se obtiene el DWCS. Para acometer esta actividad existen dos estrategias extremas, que se han representado mediante las dos transiciones con una línea discontinua: top-down (de nir el DW según los requisitos de los usuarios nales), o bottom-up (de nir el DW en base a los datos disponibles en las fuentes de datos).
• De nir procesos ETL: se de nen los procesos ETL como un mapeo entre las fuentes de datos (ODS) y el DW (DWCS); las reglas de negocio se aplican para calcular atributos derivados, de nir transformaciones de atributos, etc. Esta actividad y la anterior de nen un ciclo, ya que al crear los procesos ETL se puede detectar algún fallo en el DWCS (por ejemplo, que un atributo de una dimensión no exista en el ODS), por lo que será necesario modi car el DWCS.
• De nir data marts: a partir de los requisitos iniciales de usuario y del DWCS se de nen distintos BM, que pueden implementarse como data marts reales o virtuales. • De nir informes: las consultas iniciales se de nen mediante las clases cubo. Implementación:
• De nir almacenamiento: se de ne el tipo de almacenamiento empleado para el DW (relacional, MD, OO, etc.) y se crea el correspondiente esquema lógico (el DWSS). • De nir procesos exportación: se de ne el mapeo entre el DWCS y el DWSS. Tal como se
vio previamente, este mapeo puede de nirse de forma manual o automática mediante una serie de algoritmos de exportación.
• Implementar informes: los informes solicitados por los usuarios se implementan en la herramienta de consulta empleada (generalmente una aplicación OLAP).
Cuadro 3. Principales pasos de aplicación del método
5. Conclusiones y trabajos futuros
En este artículo hemos presentado un método basado en UML que permite modelar de forma integrada las distintas partes de un DW. La principal aporta-ción de nuestro método es proporcionar un marco global que permite modelar todos los aspectos fundamentales de los DW como son los esquemas conceptual
Figura 3. Diagrama de actividad con los principales pasos de aplicación del método
y lógico, los procesos ETL, etc. Además, gracias el empleo de los paquetes de UML, nuestro método es escalable y permite abordar el diseño de DW complejos. El aprendizaje de nuestro método se simpli ca gracias al empleo de un lenguaje de modelado estándar como es UML. Por último, hemos proporcionado una serie de pasos que guían la aplicación de nuestro método.
Respecto a los trabajos futuros, estamos trabajando en la de nición formal de un per l de UML que abarque todo nuestro método y también pretende-mos proporcionar una serie de guías (heurísticas) que ayuden a crear modelos correctos mediante nuestro método.
Referencias
1. A. Abelló, J. Samos, y F. Saltor. A Framework for the Classi cation and Des-cription of Multidimensional Data Models. En Proc. of the 12th Intl. Conf. on Database and Expert Systems Applications, páginas 668677, Munich, Alemania, 2001.
2. A. Abelló, J. Samos, y F. Saltor. YAM2 (Yet Another Multidimensional Model): An Extension of UML. En Intl. Database Engineering & Applications Symposium, páginas 172181, Edmonton, Canada, 2002.
3. L. Cabibbo y R. Torlone. A Logical Approach to Multidimensional Databases. En Proc. of the 6th Intl. Conf. on Extending Database Technology, vol. 1377 de LNCS, páginas 183197, Valencia, España, 1998.
4. L. Carneiro y A. Brayner. X-META: A Methodology for Data Warehouse Design with Metadata Management. En Proc. of the 4th Intl. Workshop on Design and Management of Data Warehouses, páginas 1322, Toronto, Canada, 2002. 5. J.M. Cavero, M. Piattini, y E. Marcos. MIDEA: A Multidimensional Data
Wa-rehouse Methodology. En Proc. of the 3rd Intl. Conf. on Enterprise Information Systems, páginas 138144, Setubal, Portugal, 2001.
6. M. Corey, M. Abbey, I. Abramson, y B. Taub. Oracle8i Data Warehousing. Oracle Press. Osborne/McGraw-Hill, 2001.
7. N.T. Debevoise. The Data Warehouse Method. Prentice-Hall, New Jersey, USA, 1999.
8. S.R. Gardner. Building the Data Warehouse. Com. of the ACM, 41(9):5260, 1998. 9. M. Golfarelli y S. Rizzi. A methodological Framework for Data Warehouse Design. En Proc. of the ACM 1st Intl. Workshop on Data Warehousing and OLAP, páginas 39, Bethesda, USA, 1998.
10. B. Husemann, J. Lechtenborger, y G. Vossen. Conceptual Data Warehouse De-sign. En Proc. of the 2nd Intl. Workshop on Design and Management of Data Warehouses, páginas 39, Estocolmo, Suecia, 2000.
11. W.H. Inmon. Building the Data Warehouse. QED Press/John Wiley, 1992. 12. M. Jarke, M. Lenzerini, Y. Vassiliou, y P. Vassiliadis. Fundamentals of Data
Wa-rehouses. Springer-Verlag, 2 edición, 2003.
13. R. Kimball. The Data Warehouse Toolkit. John Wiley & Sons, 1996.
14. R. Kimball, L. Reeves, M. Ross, y W. Thornthwaite. The data warehouse lifecycle toolkit. John Wiley, 1 edición, 1998.
15. S. Luján-Mora, J. Trujillo, y I. Song. Extending UML for Multidimensional Mode-ling. En Proc. of the 5th Intl. Conf. on the Uni ed Modeling Language, vol. 2460 de LNCS, páginas 290304, Dresden, Alemania, 2002.
16. S. Luján-Mora, J. Trujillo, y I. Song. Multidimensional Modeling with UML Pac-kage Diagrams. En Proc. of the 21st Intl. Conf. on Conceptual Modeling, vol. 2503 de LNCS, páginas 199213, Tampere, Finlandia, 2002.
17. E. Marcos, B. Vela, y J.M. Cavero. Extending UML for Object-Relational Database Design. En Proc. of the 4th Intl. Conf. on the Uni ed Modeling Language, vol. 2185 de LNCS, páginas 225239, Toronto, Canada, 2001.
18. D. Moody y M. Kortink. From Enterprise Models to Dimensional Models: A Methodology for Data Warehouse and Data Mart Design. En Proc. of the 3rd Intl. Workshop on Design and Management of Data Warehouses, páginas 110, 2001. 19. E.J. Naiburg y R.A. Maksimchuk. UML for Database Design. Object Technology
Series. Addison-Wesley, 2001.
20. Object Management Group (OMG). Uni ed Modeling Language Speci cation 1.4. Internet: http://www.omg.org/cgi-bin/doc?formal/01-09-67, 2001.
21. C. Sapia, M. Blaschka, G. Hö ing, y B. Dinter. Extending the E/R Model for the Multidimensional Paradigm. En Proc. of the 1st Intl. Workshop on Data Warehouse and Data Mining, vol. 1552 de LNCS, páginas 105116, Singapore, 1998.
22. J. Trujillo y S. Luján-Mora. A UML Based Approach for Modeling ETL Processes in Data Warehouses. En Proc. of the 22nd Intl. Conf. on Conceptual Modeling, vol. 2813 de LNCS, Chicago, USA, 2003.
23. J. Trujillo, M. Palomar, J. Gómez, y I. Song. Designing Data Warehouses with OO Conceptual Models. IEEE Computer, 34(12):6675, 2001.
24. N. Tryfona, F. Busborg, y J.G. Christiansen. starER: A Conceptual Model for Data Warehouse Design. En Proc. of the ACM 2nd Intl. Workshop on Data Warehousing and OLAP, Kansas City, USA, 1999.
