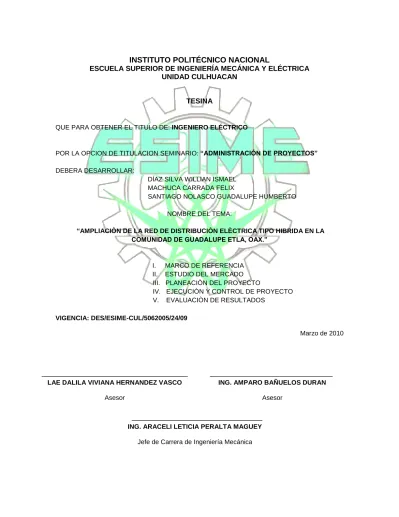

(1)INSTITUTO POLITÉCNICO NACIONAL ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA UNIDAD CULHUACAN TESINA. QUE PARA OBTENER EL TITULO DE: INGENIERO ELÉCTRICO. POR LA OPCION DE TITULACION SEMINARIO: “ADMINISTRACIÓN DE PROYECTOS” DEBERA DESARROLLAR: DÍAZ SILVA WILLIAN ISMAEL MACHUCA CARRADA FELIX SANTIAGO NOLASCO GUADALUPE HUMBERTO NOMBRE DEL TEMA: “AMPLIACIÒN DE LA RED DE DISTRIBUCIÒN ELÈCTRICA TIPO HIBRIDA EN LA COMUNIDAD DE GUADALUPE ETLA, OAX.”. I. II. III. IV. V.. MARCO DE REFERENCIA ESTUDIO DEL MERCADO PLANEACIÒN DEL PROYECTO EJECUCIÒN Y CONTROL DE PROYECTO EVALUACIÒN DE RESULTADOS. VIGENCIA: DES/ESIME-CUL/5062005/24/09 Marzo de 2010. LAE DALILA VIVIANA HERNANDEZ VASCO. ING. AMPARO BAÑUELOS DURAN. Asesor. Asesor. ING. ARACELI LETICIA PERALTA MAGUEY Jefe de Carrera de Ingeniería Mecánica.

(2) INDICE RESUMEN ......................................................................................................................................... 1 INTRODUCCIÓN .............................................................................................................................. 2 I). PRESENTACIÓN DEL PROYECTO ................................................................................. 3. II). PLANTEAMIENTO DEL PROBLEMA ............................................................................... 3. III). JUSTIFICACIÓN................................................................................................................... 3. IV). OBJETIVO GENERAL ......................................................................................................... 4. V). OBJETIVOS ESPECIFICOS .............................................................................................. 4. VI). ALCANCE .............................................................................................................................. 5. VII). METAS ................................................................................................................................... 5. VIII). MISIÓN................................................................................................................................... 5. CAPÍTULO 1: MARCO DE REFERENCIA ................................................................................... 6 1.1. HISTORIA .............................................................................................................................. 7. 1.2. MEDIO FÍSICO ..................................................................................................................... 7. 1.3. PERFIL SOCIODEMOGRÁFICO ..................................................................................... 10. 1.4. INFRAESTRUCTURA SOCIAL Y DE COMUNICACIONES ....................................... 10. 1.5. ACTIVIDAD ECONÓMICA ................................................................................................ 11. 1.6. ATRACTIVOS CULTURALES Y TURÍSTICOS ............................................................. 13. 1.7. ESTUDIO ORGANIZACIONAL ........................................................................................ 14. 1.8 ORGANIZACIÓN Y ESTRUCTURA DE LA ADMINISTRACIÓN PÚBLICA MUNICIPAL ..................................................................................................................................... 15 1.9. DESCRIPCION DE LA RED HIBRIDA........................................................................... 17. 1.10. DESCRIPCIÓN DE UNA RED AÉREA .......................................................................... 19. 1.11. MARCO LEGAL ................................................................................................................. 22. CAPÍTULO 2: ESTUDIO DE MERCADO ................................................................................... 30 INTRODUCCIÓN ............................................................................................................................ 31 2.1. POBLACIÓN TOTAL ESTIMADA .................................................................................... 31. 2.2. CENSO DE POBLACIÓN DEL AÑO 2005 ..................................................................... 32. 2.3. TASA DE CRECIMIENTO ................................................................................................. 34. 2.4. FORMATO DE ENCUESTA ............................................................................................. 36. 2.5. RESULTADO DE ENCUESTA REALIZADA .................................................................. 38. I.

(3) CAPÍTULO 3: PLANEACIÓN DEL PROYECTO ....................................................................... 49 3.1. RUTA CRÍTICA ................................................................................................................... 50. 3.2. METODOLOGÍA. ................................................................................................................ 50. 3.3. LISTA DE ACTIVIDADES ................................................................................................. 51. 3.4. MATRIZ DE SECUENCIA. ................................................................................................ 52. 3.5. MATRIZ DE TIEMPOS ...................................................................................................... 54. 3.6. MATRIZ DE INFORMACIÓN. ........................................................................................... 56. 3.7. RED DE ACTIVIDADES. ................................................................................................... 59. 3.8. GRÁFICA DE GANNT. ...................................................................................................... 62. CAPÍTULO 4: EJECUCIÓN .......................................................................................................... 63 4.1. BASES DEL PROYECTO ................................................................................................. 64. 4.2. CÁLCULOS ELECTRICOS ............................................................................................... 67. 4.3. CALENDARIO DE OBRAS ............................................................................................... 79. 4.4. ESTRUCTURAS DE MEDIA TENSIÓN......................................................................... 85. 4.5. RETENIDAS ........................................................................................................................ 87. CAPÍTULO 5: EVALUACIÓN DE RESULTADOS ..................................................................... 89 5.1. ANALISIS DE LOS PRECIOS UNITARIOS Y COSTOS.............................................. 90. 5.1.1 CARGOS QUE INTEGRAN UN PRECIO UNITARIO .................................................. 90 5.1.2 CARGOS DIRECTOS........................................................................................................ 90 5.1.3 CARGOS INDIRECTOS.................................................................................................... 90 5.2. DETERMINACIÓN DE COSTOS UNITARIOS DEL PROYECTO. ............................ 93. 5.3. PRESUPUESTO ................................................................................................................ 97. 5.4 MODELO DE ESTRUCTURAS DE MEDIA TENSIÓN, REGISTROS SUBTERRANEOS Y RETENIDAS. ........................................................................................... 103 CONCLUSIONES ......................................................................................................................... 108 BIBLIOGRAFÍA ............................................................................................................................. 109 ANEXOS ........................................................................................................................................ 110 ÍNDICE DE TABLAS Y FIGURAS.............................................................................................. 111 LISTA DE MATERIAL ....................................................................................................................... i PLANO ELÉCTRICO RED AÉREA ...............................................................................................iv PLANO ELÉCTRICO RED DE BAJA TENSIÓN ..........................................................................v PLANO DE OBRA CIVIL .................................................................................................................vi II.

(4) CONTRATO DE OBRA PUBLICA ................................................................................................ vii GLOSARIO ...................................................................................................................................... xvi. III.

(5) RESUMEN. El presente proyecto fue desarrollar y establecer un modelo técnico de trabajo para resolver y garantizar las funciones de la obra, esto con el fin de llevar a cabo un suministro de energía eléctrica a la comunidad. Capitulo 1. En este capítulo se describe, el área geográfica en el cual se desarrollara el Proyecto de Guadalupe Etla, en esta área se encuentran zonas desde los 1488 msnm., y una altitud mayor a los 1600 msnm, existiendo por tal motivo una gran variedad de ecosistemas. Así como también se menciona los tipos de redes eléctricas, para lo cual en este proyecto el 76 % de la red es de tipo subterránea y el 24% de tipo aérea. En el capítulo 2, se realizan censos de estudios de mercado en el cual nos damos cuenta que la mayor parte de la gente le es importante la introducción de energía eléctrica a su comunidad, debido al constante crecimiento que tiene la población. En el capítulo 3. Por medio de la ruta crítica, se especifica. el tiempo. estimado en el cual se podrá llevar a cabo la obra eléctrica. Mediante las metodologías que implica el ciclo de la ruta critica. En el capítulo 4.. Se especifican las bases del proyecto así como los. cálculos eléctricos del proyecto. Da mención del programa calendarizado de construcción de obra. En el capítulo 5. Se presenta el análisis de precios unitarios y costos. Así como el costo con cargos directos e indirectos, utilidad y cargos adicionales, en este también se hace mención del presupuesto total de la ejecución de la obra.. 1.

(6) INTRODUCCIÓN. El servicio de energía eléctrica es de vital importancia para la sociedad debido a la inmensa cantidad de aplicaciones que esta tiene. Ya que esta es el pivote y motor fundamental del desarrollo y sin ella sería prácticamente imposible contar con una vasta infraestructura que se hace visible el desenvolvimiento social y económico de toda comunidad y en general del México actual. El presente proyecto de ampliación de la red de distribución de energía eléctrica tipo hibrida, determinará en buena medida, la productividad viabilidad de toda actividad industrial, comercial, y de servicio; y en consecuencia el progreso industrial, comercial, y social de la comunidad, además se presenta conceptos y características de las redes de distribución en media y baja tensión, así como también cálculos, calendarios y presupuesto de la obra.. 2.

(7) I). PRESENTACIÓN DEL PROYECTO. Con el presente proyecto se pretende hacer un análisis técnico para la realización de la “Ampliación de la red de distribución eléctrica”, debido a que el municipio solicito a la empresa denominada BIO ABRIL S.C. DE R.L. el proyecto de ampliación de energía eléctrica para la comunidad.. II). PLANTEAMIENTO DEL PROBLEMA. El problema que existe en este lugar es el insuficiente abastecimiento de energía eléctrica, debido al constante crecimiento de la población de dicha comunidad y existe la necesidad de realizar la ampliación de la red eléctrica.. III). JUSTIFICACIÓN. Se le da la solución a la problemática existente a la red de energía ya que cuenta con una pobre infraestructura eléctrica y esta no es suficiente para abastecer a la población y debido al constante crecimiento se requiere la ampliación de la red eléctrica, y será tipo hibrida, se determinó este tipo de red ya que la empresa suministradora (C.F.E.) sólo permite este tipo de red debido a que es una zona semiurbana y para mejorar la estética del lugar.. 3.

(8) IV). OBJETIVO GENERAL. Elaboración del proyecto técnico de Ampliación de red de distribución eléctrica tipo hibrida en la comunidad de Guadalupe Etla.. V). OBJETIVOS ESPECIFICOS. Realizar estudios demográficos para el crecimiento futuro de la población para las modificaciones y ampliaciones, lo que conlleva al mejoramiento de la red de distribución.. Realizar el desarrollo del proyecto bajo normas y lineamientos vigentes para la construcción y diseño de la red de distribución aérea y subterránea.. Realizar estudios técnicos que determinen adecuadamente los materiales y equipos para el suministro de energía eléctrica, tanto en media como en baja tensión.. 4.

(9) VI). ALCANCE. Contar con una infraestructura suficiente para el abastecimiento de energía eléctrica, habilitando el suministro de 164 casas habitación y dejando un excedente del 10% del factor de utilización de cada transformador por seguridad como se indica en las especificaciones CFE-K0000-01.. VII). METAS. Terminar al 100% con el proyecto de la red de distribución eléctrica tipo hibrida, cumpliendo con los máximos estándares de calidad de acuerdo a normas y especificaciones de la compañía suministradora (C.F.E.), y de esta manera la población mejore su nivel de vida. Considerando un periodo estimado de 63 días naturales.. VIII). MISIÓN. Ofrecer proyectos sustentables y rentables en el ramo de electrificación ante la compañía suministradora (C.F.E.) y municipios del estado de Oaxaca, así como también posicionarnos y alcanzar el liderazgo en el mercado regional.. 5.

(10) CAPÍTULO 1: MARCO DE REFERENCIA. 6.

(11) GUADALUPE ETLA TOPONIMIA Etla significa: "donde abunda el frijol", y proviene de los vocablos E= "frijol" y TIa, "abundancia" Guadalupe en honor a la Virgen de Guadalupe.. 1.1. HISTORIA. Reseña Histórica No se tienen fechas exactas de la fundación de este Municipio, sólo se sabe que fue fundado por algunas familias provenientes de Soledad Etla que llegaron a establecerse en estos terrenos y fueron poblándolos hasta fundar lo que hoy es Guadalupe Etla. Cronología de Hechos Históricos. Año. Acontecimiento Campesinos de la población liderados por el C. Apolonio González Segura, iniciaron la lucha por las tierras que tenían en. 1915. posesión los Hacendados del cacique y el alemán lográndose finalmente la resolución presidencial a favor del campesinado del día 9 de junio de 1921 dotándose a nuestro ejido con 1500 hectáreas.. 1.2. MEDIO FÍSICO. Localización Se localiza en la parte central del estado, en la Región de los Valles Centrales, pertenece al Distrito de Etla. Se ubica en las coordenadas 96° 49' longitud oeste, 17° 10' latitud norte y a una altura de 1,600 metros sobre el nivel del mar. Limita al norte con los municipios de Reyes Etla y Villa de Etla; al sur con Santa María Atzompa al oriente con San Pablo Etla; al poniente con Soledad Etla y San Lorenzo Cacaotepec como se muestra en la fig. 1. El tiempo aproximado. 7.

(12) desde la ciudad de Oaxaca al Municipio de Guadalupe Etla es de 60 minutos.. Fig. 1) Localización del municipio de Guadalupe Etla, Oax. Extensión La superficie total del municipio es de 17.86 kilómetros cuadrados y la superficie del municipio en relación con la superficie del estado es de 0.018 %. Orografía La población se ubica en los límites del Valle de Etla. Debido a la ubicación de este municipio que se establece en una llanura no cuenta con cerros ni Montañas. Hidrografía Los recursos hidrográficos de la región son escasos. Se contaba con lagunas y aguas termales, el río que se llamo Santo Tomás se formó de las cañadas de los cerros Galache y Guaviche que dirigiéndose hacia el este se une con el río Atoyac en los terrenos que corresponden al rancho de San Isidro. Clima Su clima es templado, con pocas variantes durante el año con una temperatura media anual de 1ºC. Los meses de marzo y mayo son los de mayor. 8.

(13) temperatura, mientras que diciembre y enero son los más fríos. Los meses de lluvia son de abril a septiembre, con una precipitación media anual de 900 mm3 y con una evaporación media anual de 1862 mm3. Tienen una altitud de 1600 metros sobre el nivel del mar. Principales Ecosistemas Flora Árboles: como pinos, sauces, pipe, acote, encina amarillo, encino chaparro, encino, madroño blanco y negro, cuatle, timbre, agarroble, palo de águila, sauces, pino, tepehuajes y fresnos. Entre los árboles frutales se encuentran: guayaba, anona, huaje, aguacate, naranja limón, limar, zapote. Plantas comestibles: quelite, chepil. Guía de calabaza, chepiche, albahacar, pitiona, manzanilla, hierbabuena, poleo y hierba maestra. Plantas de ornato o decoración: Hay muy pocas plantas de ornato entre las que se mencionan se encuentran las enredaderas, laurel blanco, las palmas la bugambilia, llamarada y jazmín. En tanto que en las orillas del río hay abundantes carrizales. Fauna La fauna está integrada por los animales característicos de la región: coyote, tlacuache, tejón, zorro, ardilla, coralillo, víbora de cascabel, corredoras, flechador, escorpiones, viudas negras., el ganado mayor consiste en especies como vaca, cebú, toro, caballo y burro. Entre el ganado menor se cuenta con chivos, guajolotes, gallinas, becerro y conejo. Los animales domésticos son perros, gatos, pericos y aves cantoras. Aves silvestres: se encuentran el gavilán y los sanates y entre los insectos se encuentran las hormigas, los zancudos, las moscas. Características y Uso del Suelo El suelo es de tipo vertisol pélico. Su color es negro o gris, pegajoso cuando. 9.

(14) está húmedo y duro cuando está seco, a veces salino y muy arcilloso. Su uso agrícola es muy extenso variado y productivo. 1.3. PERFIL SOCIODEMOGRÁFICO. Grupos Étnicos De acuerdo a los resultados que presento el II Conteo de Población y Vivienda en el 2005, en el municipio habitan un total de 85 personas que hablan alguna lengua indígena. Evolución Demográfica De acuerdo a los resultados que presento el II Conteo de Población y Vivienda en el 2005, el municipio cuenta con un total de 2,349 habitantes. Religión Al año 2000, de acuerdo al citado Censo efectuado por el INEGI, la población de 5 años y más que es católica asciende a 1,610 habitantes, mientras que los no católicos en el mismo rango de edades suman 170 personas.. 1.4. INFRAESTRUCTURA SOCIAL Y DE COMUNICACIONES. Educación A nivel preescolar cuenta un edificio para jardín de niños, el cual se denomina Jardín de Niños. Félix Lope de Vega. A nivel primaria cuenta con una escuela de nombre Benito Juárez. A nivel medio superior cuenta con un edificio para la educación de los adultos a nivel preparatoria: y una biblioteca pública. Salud Cuenta con un centro de salubridad y asistencia. Abasto Se cuenta con ocho tiendas particulares y una tienda de abasto popular. Deporte Este municipio cuenta con una unidad deportiva, 3 canchas de basquetbol, 1 cancha de béisbol, 1 campo de fútbol y una cancha de pelota mixteca. 10.

(15) Vivienda De acuerdo a los resultados que presento el II Conteo de Población y Vivienda en el 2005, en el municipio cuentan con un total de 581 viviendas de las cuales 579 son particulares. Servicios Públicos La cobertura de servicios públicos de acuerdo a apreciaciones del ayuntamiento es de 88 % en agua potable, 97% en alumbrado público, 56% drenaje urbano. Medios de Comunicación Los medios de comunicación más importantes en el municipio son: la línea telefónica. Los 4 canales de televisión, y las estaciones de radio de la Ciudad de Oaxaca. Vías de Comunicación El municipio cuenta con una agencia postal. Se comunica a través de un camino de pavimento con la carretera que va hacia la Ciudad de Oaxaca. Es atravesado por una vía de ferrocarriles nacionales.. 1.5. ACTIVIDAD ECONÓMICA. Principales Sectores, Productos y Servicios Agricultura La mayor parte de la población de este Municipio se dedica a la agricultura consistente en el cultivo de maíz, frijol, trigo y frutas. Ganadería En este rubro un 20% de la población de este Municipio tiene como actividad la ganadería que consiste en las crías de ganado vacuno, bovino y porcino.. 11.

(16) Industria Un 15% de la población de este municipio se dedica al comercio consistente en la elaboración y venta de productos lácteos como la leche, el quesillo, el queso, el requesón, etc. Comercio Un 15% de la población, se dedica a la venta de los derivados de la leche, (queso, quesillo, crema).. Población Económicamente Activa por Sector De acuerdo con cifras al año 2000 presentadas por el INEGI, la población económicamente activa del municipio asciende a 709 personas, de las cuales 705 se encuentran ocupadas y se presenta en la tabla (a):. Sector Primario (Agricultura, ganadería, caza y pesca). Porcentaje. 20 %. Secundario (Minería, petróleo, industria manufacturera,. 23%. construcción y electricidad) Terciario (Comercio, turismo y servicios). 55%. Otros. 2% Tabla (a). Porcentaje de actividad por sector. 12.

(17) 1.6. ATRACTIVOS CULTURALES Y TURÍSTICOS. Monumentos Históricos Se considera monumento histórico un templo que data del siglo XVII. Museos Se localiza la zona arqueológica de San José "El Mogote". Fiestas, Danzas y tradiciones Fiestas El 12 de Diciembre se celebra la fiesta anual y principal de este municipio, en honor a la Virgen de Guadalupe, iniciando con procesiones y calendas anunciando la fiesta, bailes, música, y un día antes del día grande se queman los tradicionales juegos pirotécnicos, llevándose a cabo el día 12 de Diciembre los actos religiosos y cerrando el día con una gran baile amenizado con grupos locales, nacionales e Internacionales. De igual manera se celebra en este municipio el día 16 de Julio a la Virgen del Carmen. También se celebra la fecha de todos los santos el día primero de noviembre, las posadas navideñas, el nacimiento del niño Jesús, la fiesta de año nuevo, y las paraditas del niño dios. Tradiciones Entre las tradiciones de este municipio destacan: La festividades de muertos o semana santa, en la que se acostumbra levantar en cada una de las casas los tradicionales altares en los que se ofrecen a los seres queridos los mejores platillos como el mole, la barbacoa, el pozole, los tamales dulce de calabaza y en fin todo aquello que fuere de predilección de los difuntos de cada casa. Recientemente se implemento en entre los municipios del distrito de Etla, un concurso de Altares en el que se participio poniendo uno en representación de todo el pueblo y se gano el segundo lugar. También se tiene como tradición el celebrar la Semana santa con actos religiosos y el sábado de gloria con actos profanos como bailes, jaripeos, etc.. 13.

(18) Música En esta región se distingue como su música a la que es originada por la Banda de Viento. Gastronomía Alimentos En el municipio como en todo el estado es tradicional en los días festivos el consumo de mole negro, rojo mancha-mantel, amarillo, verde, coloradito y chichilo; tlayudas con mole o asiento las tortillas y totopos de maíz azul o blanco; los tamales de diferentes moles envueltos con hojas de plátano las quesadillas de elote y garnachas los chapulines y el tasajo y en las bebidas el indispensable mezcal y el tepache. Centros Turísticos Como centro turístico cuenta con un reten de agua denominado el cañón del 20, en donde se puede pescar y estar en contacto con la naturaleza.. 1.7. ESTUDIO ORGANIZACIONAL. PRINCIPALES LOCALIDADES La cabecera municipal es Guadalupe Etla, las localidades de mayor importancia son la Agencia de San José el Mogote y la Congregación la Capellanía, su actividad preponderante es comercializar con los productos lácteos. El ejido está representado y administrado por un Comisariado Ejidal, un Secretario, Tesorero un consejo de vigilancia y 2 secretarios contando todos ellos con sus respectivos suplentes, para su nombramiento utilizan el método de usos y costumbres. Alrededor de la autoridad municipal y el Comisariado Ejidal se encuentran organizaciones de campesinos, mujeres campesinas y comité de riego.. 14.

(19) 1.8. ORGANIZACIÓN Y ESTRUCTURA DE LA ADMINISTRACIÓN PÚBLICA. MUNICIPAL Está integrada por: 1 Presidente Municipal 1 Síndico Municipal 1 Regidor de Hacienda y Obras 1 Regidor de Educación y Salud 1 Regidor de Policía y Aguas 1 Tesorero Municipal 1 Secretario Municipal 2 Topiles Autoridades Auxiliares Denominación Agencia Municipal y Congregación. Nombramiento San José el Mogote Guadalupe Etla y Congregación "la capellanía" Guadalupe Etla. Apoyar al Presidente Municipal en la administración del municipio, así como representar ante este a su población y gestionar las diferentes necesidades de la misma. El estudio organizacional se define el marco formal: el sistema de comunicación y los niveles de responsabilidad y autoridad de la organización, necesaria para la puesta en marcha y ejecución del proyecto. Incluye 15.

(20) organigramas, descripción de cargos y funciones y los gastos administrativos necesarios para el posterior estudio económico y financiero. Organización y Estructura de la Administración Pública Municipal. fig. 2) Estructura Organizacional administrativa del Municipio Regionalización Política El municipio pertenece al segundo distrito electoral federal con cabecera en Teotitlán de Flores Magón y al segundo distrito electoral local con cabecera en Villa de Etla.. 16.

(21) 1.9. DESCRIPCION DE LA RED HIBRIDA La red de distribución hibrida es aquella en donde la baja tensión es. subterránea y la media es aérea, este tipo de red tiene un costo que en general, es 30% mayor que la red aérea con cable múltiple, es altamente justificable su uso, por la mejora en la continuidad del servicio, y por la disminución de la contaminación visual, al tener la red de baja tensión y las acometidas en forma subterránea. Este tipo de red tiene su área de aplicación, en desarrollos de vivienda clasificadas, como fraccionamientos que son de primer nivel económico. Para los fraccionamientos de mayor nivel económico, se recomienda el uso de red completamente subterránea, su costo en relación con la red aérea, no guarda una relación fija, ya que depende de la cantidad de red de media tensión que se requiera, a su vez esto depende de la forma y del tamaño del terreno donde se construye el desarrollo de vivienda, también intervienen los conocimientos y habilidad del proyectista. No se había incrementado el uso de las redes subterráneas en los años anteriores ya que los costos eran muy superiores a los de una red aérea. Las ventajas de las instalaciones subterráneas son: a) Al menos el 80% de las interrupciones de las instalaciones eléctricas aéreas son ocasionadas por agentes externos a la propia instalación, de tal manera que cuando la instalación es subterránea, se elimina por lo menos ese 80% de las interrupciones. b) En áreas donde la vida moderna ha originado un incremento movimiento. de. vehículos,. personas,. mercancías,. e. en el. interacciones. comerciales, se ha originado la necesidad de utilizar instalaciones eléctricas subterráneas. c) Disminución considerable en la probabilidad de ocasionar accidentes por la presencia misma de las instalaciones eléctricas. d) Eliminación de la interferencia arquitectónica, en desarrollos de vivienda y. 17.

(22) en centros de poblaciones con importancia histórica. e) La continuidad del suministro se mejora notablemente y tienen gastos operativos menores que las instalaciones aéreas. Las desventajas son: a) Tienen un costo superior al construirla. b) La localización y reparación de una falla tienen un mayor costo y el tiempo que se lleva en esto es mayor al de una instalación aérea.. 18.

(23) 1.10. DESCRIPCIÓN DE UNA RED AÉREA. ESPECIFICACION TECNICA DE UN SISTEMA DE DISTRIBUCION. Los principales datos de sistema eléctricos son la tensión nominal, la frecuencia nominal y su comportamiento en caso de cortocircuito. Los sistemas de distribución de energía eléctrica comprenden niveles de alta, baja y media tensión. Sistema de distribución. Un sistema de distribución de energía eléctrica es un conjunto de equipos que permiten energizar en forma segura y confiable un número determinado de cargas, en distintos niveles de tensión, ubicados generalmente en diferentes lugares. Clasificación de los Sistemas de Distribución. Dependiendo de las características de las cargas, los volúmenes de energía involucrados, y las condiciones de confiabilidad y seguridad con que deban operar, los sistemas de distribución se clasifican en: Industriales, comerciales, urbana, rural. Sistemas de distribución industrial. Comprende a los grandes consumidores de energía eléctrica, tales como las industrias del. acero, químicas, petróleo, papel, etc.; que generalmente. reciben el suministro eléctrico en alta tensión. Es frecuente que la industria genere parte de su demanda de energía eléctrica mediante procesos a vapor, gas o diesel. Sistemas de distribución comerciales. Es un término colectivo para sistemas de energía existentes dentro de grandes complejos comerciales y municipales, tales como edificios de gran altura, 19.

(24) bancos, supermercados, escuelas, aeropuertos, hospitales, puertos, etc. Este tipo de sistemas tiene sus propias características, como consecuencia de las exigencias especiales en cuanto a seguridad de las personas y de los bienes, por lo que generalmente requieren de importantes fuentes de respaldo en casos de emergencia. Sistemas de distribución urbana. Alimenta la distribución de energía eléctrica a poblaciones y centros urbanos de gran consumo, pero con una densidad de cargas pequeñas. Son sistemas en los cuales es muy importante la adecuada selección en los equipos y el dimensionamiento. Sistemas de distribución rural. Estos sistemas de distribución se encargan del suministro eléctrico a zonas de menor densidad de cargas, por lo cual requiere de soluciones especiales en cuanto a equipos y a tipos de red. Debido a las distancias largas y las cargas pequeñas, es elevado el costo del kWh consumido. En muchos casos es justificado, desde el punto de vista económico, la generación local, en una fase inicial, y sólo en una fase posterior, puede resultar económica y práctica la interconexión para formar una red grande. Características de operación. Para comprobar las características de operación, confiabilidad y seguridad de un sistema de distribución industrial, es necesario efectuar una serie de estudios analíticos; los cuales entregan índices de funcionamiento, cuya exactitud dependerá del modelo empleado en la representación del sistema. Los estudios típicos que se efectúan en un SDI son los siguientes: Flujos de potencia. Cálculo de corrientes de cortocircuito.. 20.

(25) Regulación de tensión y compensación de reactivos. Partida de motores.. Figura 3: Diagrama esquematizado del Sistema de suministro eléctrico.. 21.

(26) 1.11. MARCO LEGAL. Antecedentes del Estudio Legal El ordenamiento jurídico de cada país, fijado por su constitución política, leyes, reglamentos, decretos y costumbres, entre otros, determina diversas condiciones que se traducen en normas permisivas o prohibitivas que pueden afectar directa o indirectamente al presente o cualquier otro proyecto que se desee conformar. Ya que ningún proyecto, por muy rentable que sea, podrá llevarse a cabo si no se encuadra en el marco legal de referencia en el que se encuentran incorporadas las disposiciones particulares que establecen lo que legalmente está aceptado por la sociedad; es decir: Lo que se manda Prohíbe Permite a su paso. De esta manera basándose en lo anterior se mencionan las leyes, normas y reglamentos que determinan el marco legal del presente proyecto eléctrico: En primera instancia mencionaremos las dependencias que regulan y conforman las leyes, normas y reglamentos, aplicables a la ampliación de la red eléctrica de distribución hibrida. La Ley del Servicio Público de Energía Eléctrica. Esta Ley reafirma el carácter estratégico y de seguridad nacional de un servicio público reservado al Estado a través de CFE. Sus modificaciones deben suprimir su carácter restrictivo por cuanto a las nuevas modalidades tecnológicas de servicio eléctrico y asumir el proceso de transición a un esquema sustentable. La Comisión Federal de Electricidad La CFE es la entidad del gobierno federal encargada de la planeación del sistema eléctrico nacional, la cual es plasmada en el Programa de Obras e Inversiones del Sector Eléctrico (POISE), que describe la evolución del mercado. 22.

(27) eléctrico, así como la expansión de la capacidad de generación y transmisión para satisfacer la demanda en los próximos diez años, y se actualiza anualmente. La Comisión Reguladora de Energía. Los principales instrumentos de regulación que la Ley brinda a la CRE son: otorgar permisos, autorizar precios y tarifas, aprobar términos y condiciones para la prestación de los servicios, expedir disposiciones administrativas de carácter general (directivas), requerir información y aplicar sanciones, entre otros. La Secretaría de Energía. Conduce la política energética del país, dentro del marco constitucional vigente, para garantizar el suministro competitivo, suficiente, de alta calidad, económicamente viable y ambientalmente sustentable de energéticos que requiere el desarrollo de la vida nacional. Contrato de Obra Pública Este contrato se debe aplicar para la realización de estudios, proyectos, ejecución y equipamiento de las obras, la puesta en servicio así como la conservación, mantenimiento y supervisión. de los trabajos a realizar,. comprendiendo la medición y la base de pago de los conceptos del trabajo. * Se muestra un ejemplo de contrato de obra pública en anexo. NORMAS DE COMISION FEDERAL DE ELECTRICIDAD Para la elaboración, evaluación y ejecución del presente proyecto se considero lo siguiente:. 23.

(28) REQUISITOS DE CFE PARA ELABORACION, EVALUACION Y EJECUCION. MARCO JURÍDICO • Ley del Servicio Público de Energía Eléctrica. REGLAMENTOS • Reglamento de la Ley del Servicio Público de Energía Eléctrica. • Reglamento de la Ley del Servicio Público de Energía Eléctrica, en Materia de Aportaciones. •Ley Federal de Metrología y Normalización y su Reglamento.. NORMAS • Norma Oficial Mexicana NOM-001-SEDE-2005. Instalaciones Eléctricas. • Norma Oficial Mexicana NOM-008-SCFI-2002 Sistema General de Unidades de Medida.. PROCEDIMIENTO PARA LA CONSTRUCCIÓN DE OBRAS POR TERCEROS • Guía para la Recepción de Productos Suministrados por Terceros para su Utilización en las Instalaciones de CFE. (Guía LAPEM-03) Junio de 1995 Las normas de. Comisión Federal de Electricidad,. enmarcan. las. consideraciones de las instalaciones en áreas normales y de contaminación, cambios en: Aislamiento, conductores, tipo de sistema, normatividad vigente, nuevos cálculos de las limitantes mecánicas de las estructuras y de flechas y tensiones, velocidad de viento de 120 km/h, nuevas formas de trabajo y el avance en sistemas informáticos. Por lo anterior, se considera una nueva edición que lleva por título: NORMAS DE DISTRIBUCIÓN – CONSTRUCCIÓN – INSTALACIONES AÉREAS EN MEDIA Y BAJA TENSIÓN, EDICIÓN 2006. Los materiales y equipos que se incluyen en éstas normas, deben cumplir con las especificaciones y Normas de Referencia CFE vigentes, en caso de no. 24.

(29) existir éstas, se debe cumplir con la Normativa Nacional o Internacional aplicable. ÁMBITO DE APLICACIÓN 1. La aplicación de estas normas de distribución es obligatoria en la construcción de. instalaciones en media y baja tensión, para servicio público de energía. eléctrica que proporciona la Comisión Federal de Electricidad. 2.. Debido a las variables topográficas y climatológicas que se presentan en. distintas regiones de la república, el personal externo debe ratificar con el personal de ingeniería de Distribución, las características locales para la construcción, así como cualquier duda o aclaración en la aplicación de estas normas. 3.. Las normas no tienen limitante para que los usuarios las utilicen en sus. instalaciones particulares, sin responsabilidad para Comisión Federal de Electricidad, propietaria de los derechos de autor y única autorizada para hacer cualquier modificación. 4. El que una norma específica no indique alguna generalidad a tomar en cuenta, no excluye al usuario de la responsabilidad y la aplicación de la misma. 5. Es necesario que por parte de Comisión Federal de Electricidad se haga saber a las compañías constructoras de instalaciones eléctricas de la localidad acerca de la existencia y obligatoriedad en la aplicación de estas normas. Las obras construidas por terceros que vayan a ser entregadas a CFE deben sujetarse al procedimiento PE-D-1300-001 Procedimiento para la Construcción de Obras por Terceros. NORMAS DE DISTRIBUCION- CONSTRUCCION-LINEAS SUBTERRANEAS NORMAS CFE-IDP Las especificaciones descritas en esta son normas para el diseño y construcción de todos los Sistemas de Distribución Subterránea de la Comisión Federal de Electricidad. Deben seguirse lo más cerca posible por la CFE y contratistas. Para cualquier desviación derivada de una situación específica no contemplada en. 25.

(30) estas normas, se debe obtener una aprobación por parte de la Subgerencia de Distribución Divisional. La descripción de los equipos materiales y accesorios que se incluyen en la Norma, son con la finalidad de proporcionar una referencia rápida para consulta. Para la construcción o fabricación de los mismos, debe recurrirse a las especificaciones del producto correspondiente. ÁMBITO DE APLICACIÓN En general se aplicarán estas Normas en los lugares descritos a continuación: A) Desarrollos residenciales de nivel alto, medio, interés social, vivienda económica y poblaciones rurales rehabilitadas. B) Electrificación rural y vivienda popular. C) Áreas comerciales importantes que requieren alta confiabilidad. D) Áreas de ciudades o poblaciones consideradas como centros históricos o turísticos. E) Poblaciones ubicadas en áreas de alta contaminación salina, industriales y/o expuestas a ciclones. F) Desarrollos urbanísticos con una topografía irregular. G) Zonas arboladas o consideradas como reservas ecológicas. H) Lugares de concentración masiva como mercados, centrales de autobuses, aeropuertos, estadios, centros religiosos importantes, etc. I) Avenidas y calles con alto tráfico vehicular. J) Plazas cívicas. K) Edificios altos.. 26.

(31) A continuación se muestran algunas imágenes donde se identifica de forma visual que los habitantes de donde se está realizando el proyecto no cuentan con el servicio de energía eléctrica.. 27.

(32) 28.

(33) 29.

(34) CAPÍTULO 2: ESTUDIO DE MERCADO. 30.

(35) INTRODUCCIÓN El presente estudio de mercado tiene por objeto identificar las necesidades del servicio de energía eléctrica para así tener una noción clara de la cantidad de consumidores que habrán de adquirir el servicio. 2.1. POBLACIÓN TOTAL ESTIMADA A continuación se muestra la siguiente imagen (fig. 4), donde se presenta. una proyección de la población total y estimada del año 2006 al año 2030, donde se puede observar el constante crecimiento de la población, lo cual demuestra que existe la necesidad de ampliar la red de distribución de energía eléctrica en la comunidad.. 2030. 2029. 2028. 2027. 2026. 2025. 2024. 2023. 2022. 2021. 2020. 2019. 2018. 2017. 2016. 2015. 2014. 2013. 2012. 2011. 2010. 2009. 2008. 2007. 2 900 2 800 2 700 2 600 2 500 2 400 2 300 2 200 2 100 2006. NUMERO DE HABITANTES. POBLACIÓN TOTAL ESTIMADA DE LA COMUNIDAD DE GUADALUPE ETLA. AÑOS TRANSCURRIDOS FUENTE DE INFORMACION CONAPO. Fig. (4) Población Total y Estimada del año 2006 al 2030- (fuente de información CONAPO). 31.

(36) 2.2. CENSO DE POBLACIÓN DEL AÑO 2005 La siguiente tabla nos indica la población total tanto para hombres como para. mujeres de 0-14 años, 15-65 años y mayores a 65 años en el año 2005, esta información fue proporcionada por la INEGI (fig.5).. POBLACIÓN TOTAL DEL AÑO 2005. poblacion de 65 y mas años. poblacion de 15-65 años. poblacion de 0 - 14 años. -800. -600. -400. -200. 0. 200. 400. 600. 800. 1000. poblacion de 0 - 14 años. poblacion de 15-65 años. poblacion de 65 y mas años. HOMBRES. -317. -699. -77. MUJERES. 341. 812. 102. Fig. 5) Censo Poblacional del año 2005- Fuente de información INEGI. 32.

(37) La siguiente fig. (6) indica la estimación de habitantes, tanto para hombres como para mujeres de 0-14 años, 15-65 años y mayores a 65 años, del año 2006 al 2030, esta información fue proporcionada por la CONAPO.. ESTIMACIÓN DE HABITANTES DEL AÑO 2006 - 2030 65 Y MAS AÑOS. 15 - 64 AÑOS. 0 - 14 AÑOS. -2000. -1500. -1000. -500. 0. 500. 1000. 1500. 2000. 0 - 14 AÑOS. 15 - 64 AÑOS. 65 Y MAS AÑOS. HABITANTES 2030. 430. 2002. 408. HABITANTES 2006. -654. -1580. -171. 2500. FIG. 6) Estimación de habitantes del año 2006 al 2030-Fuente de información CONAPO.. 33.

(38) 2.3. TASA DE CRECIMIENTO. En la siguiente tabla de la fig. 7) se aprecia que en la población de Guadalupe Etla, los habitantes del año 1950-60 la población se encuentra estable, según va transcurriendo el tiempo, en los años 1970-80 los habitantes de dicho lugar aumenta y de 1990-95 disminuye ya sea por causa de migración o muertes de ese municipio, ya para el año de 1996 al 2000 los habitantes de dicha población van nuevamente en aumento. 1950-60. 1960-70. 1970-80. 1980-90. 1990-1995. 1990-00. 0.12. 0.96. 3.24. 0.58. -0.02. 1.24. TASA DE CRECIMIENTO 3.50 3.00. % EN CRECIMIENTO. 2.50 2.00 1.50 1.00 0.50 0.00 -0.50. POBLACION CENSAL, TASA DE CRECIMIENTO, SUPERFICIE Y DENSIDAD DE POBLACION POR MUNICIPIO DEL ESTADO DE OAXACA, INEGI. 195060. 1960-70. 1970-80. 1980-90. 19901995. 19962000. 0.12. 0.96. 3.24. 0.58. -0.02. 1.24. fig. 7) tasa de crecimiento del año 1995-2000. 34.

(39) Para cumplir con el objetivo del estudio del mercado se realizo una encuesta en la comunidad de Guadalupe Etla, para ello se utilizaron cálculos estadísticos que a continuación se muestran:. Donde: N = Población total 164 casas. n0 = Es el tamaño de la muestra (número de encuestas que vamos a hacer). q = Es la probabilidad de fracaso (20%). p = Probabilidad de exitoso (80%). E = Es el error muestral deseado (10%). z² = Valor de tablas estadísticas (1.96).. Para lo cual tenemos sustituyendo formulas para sacar población total:. El resultado obtenido de las formulas estadísticas, indica el número de encuestas a realizar en la población, en este caso es 45. A continuación se muestra el formato utilizado en las encuestas.. 35.

(40) 2.4. FORMATO DE ENCUESTA. Nombre: ________________________________________________________ Domicilio: _______________________________________________________ Fecha: ____________ 1.- Considera que existe la suficiente infraestructura de energía eléctrica para abastecer a la población. ( ) Si. ( ) No. ( ) No sabe. 2.- Las autoridades ya tenían planeado mejorar las redes eléctricas de esta población. ( ) Si. ( ) No. ( ) No sabe. 3.- Considera usted que es necesaria la ampliación de la red eléctrica para este municipio. ( ) Si. ( ) No. 4.- Considera que le beneficiara en algo la construcción de la red eléctrica en esta población ( ) Si. ( ) No. 5.- Considera que con la construcción de la red de distribución eléctrica sería la solución para cumplir con las necesidades de la población en general. ( ) Si. ( ) No. 6.- Consideras que en la fase de construcción de la red de distribución perjudicaría sus actividades diarias. ( ) Si. ( ) No. 36.

(41) 7.- Considera que con la construcción de esta red de distribución, las personas tendrán un mejor nivel de vida. ( ) Si. ( ) No. 8.- Estaría usted dispuesto a dar una aportación económica para la realización de este proyecto en caso de ser necesario. ( ) Si. ( ) No. 9.- Usted colaboraría con nosotros para que se termine en menor tiempo de lo estimado para la realización del proyecto. ( ) Si. ( ) No. 10.- Tendrá para usted algún beneficio que la red eléctrica en baja tensión sea tipo subterránea y no aérea. ( ) Si. ( ) No. ( ) No sabe. 37.

(42) 2.5. RESULTADO DE ENCUESTA REALIZADA A continuación se muestra los análisis gráficos de los resultados obtenidos. durante las encuestas. 1.- Considera que existe la suficiente infraestructura de energía eléctrica para abastecer a la población.. PREGUNTA No1. NO 75%. NO SABE 6% SI 19%. Fig. 8) Grafica pregunta 1 Nota: De acuerdo a este análisis la mayor parte de las personas encuestadas consideran que no existen la suficiente infraestructura eléctrica.. 38.

(43) 2.- Las autoridades ya tenían planeado mejorar las redes eléctricas de esta población.. PREGUNTA No2. NO SABE 45%. NO 30%. SI 25%. Fig. 9) Grafica pregunta 2 Nota: De acuerdo a este análisis la mayor parte de las personas encuestadas no saben si las autoridades tenían planeado la ampliación de la red eléctrica.. 39.

(44) 3.- Considera usted que es necesaria la ampliación de la red eléctrica para este municipio.. PREGUNTA No3. NO 2%. SI 98%. Fig. 10) Grafica pregunta 3 Nota: De acuerdo a este análisis la mayor parte de las personas encuestadas consideran que si es necesaria la ampliación de la red eléctrica.. 40.

(45) 4.- Considera que le beneficiara en algo la construcción de la red eléctrica en esta población.. PREGUNTA No4. NO 10% SI 90%. Fig. 11) Grafica pregunta 4. Nota: De acuerdo a este análisis la mayor parte de las personas encuestadas consideran que si es necesaria la ampliación de la red eléctrica.. 41.

(46) 5.- Considera que con la construcción de la red de distribución eléctrica sería la solución para cumplir con las necesidades de la población en general.. PREGUNTA No5. NO 15% SI 85%. Fig. 12) Grafica pregunta 5 Nota: De acuerdo a este análisis la mayor parte de las personas encuestadas consideran que con la ampliación de la red eléctrica satisfacen sus necesidades.. 42.

(47) 6.- Consideras que en la fase de construcción de la red de distribución perjudicaría sus actividades diarias.. PREGUNTA No6. NO 53%. SI 47%. Fig. 13) Grafica pregunta 6 Nota: De acuerdo a este análisis las personas encuestadas consideran que en la fase de construcción no perjudicaría en sus labores diarias.. 43.

(48) 7.- Considera que con la construcción de esta red de distribución, las personas tendrán un mejor nivel de vida.. PREGUNTA No7. NO 25%. SI 75%. Fig. 14) Grafica pregunta 7. Nota: De acuerdo a este análisis las personas consideran que si mejorara su nivel de vida ya que podrán opción a poner algunos negocios.. 44.

(49) 8.- Estaría usted dispuesto a dar una aportación económica para la realización de este proyecto en caso de ser necesario.. PREGUNTA No8. NO 45%. SI 55%. Fig. 15) Grafica pregunta 8. Nota: De acuerdo a este análisis un 55% de las personas si están dispuestos a dar alguna aportación económica para la realización de este proyecto.. 45.

(50) 9.- Usted colaboraría con nosotros para que se termine en menor tiempo de lo estimado para la realización del proyecto.. PREGUNTA No9. NO 12% SI 88%. Fig. 16) Grafica pregunta 9 Nota: De acuerdo a este análisis, las personas de esta población si están dispuestos a colaborar en la realización de este proyecto.. 46.

(51) 10.- Tendrá para usted algún beneficio que la red eléctrica en baja tensión sea tipo subterránea y no aérea.. PREGUNTA No10. NO SABE 38%. NO 42%. SI 20%. Fig. 17) Grafica pregunta 10 Nota: De acuerdo a este análisis, un 48% de las personas encuestadas, consideran que si tienen beneficios con una red subterránea debido a que es más segura y confiable.. 47.

(52) De acuerdo a este estudio de mercado se concluye que existe una gran necesidad de realizar la ampliación de la red de distribución de energía eléctrica en la comunidad de Guadalupe Etla, debido a que la población está en constante crecimiento. Con este análisis nos damos cuenta que la energía eléctrica en esta comunidad es insuficiente y es de vital importancia debido a sus diversas aplicaciones, ya que mejorara el nivel de vida de las personas, en base a lo anterior es necesario se realice la ampliación de red eléctrica. Con la encuesta realizada se concluye que los habitantes de la comunidad están dispuestos a colaborar con el proyecto ya sea con mano de obra o alguna aportación económica.. 48.

(53) CAPÍTULO 3: PLANEACIÓN DEL PROYECTO. 49.

(54) 3.1 RUTA CRÍTICA La. siguiente. Ruta. crítica. muestra. el. proceso. administrativo. de. planeación, programación, ejecución y control de todas y cada una de las actividades componentes de un proyecto que debe desarrollarse dentro de un tiempo crítico.. 3.2 METODOLOGÍA. El método del camino crítico consta del siguiente ciclo. Planeación y programación. El ciclo se compone de las siguientes etapas: Lista de actividades. Matriz de secuencias. Matriz de tiempos Matriz de información Red de actividades. 50.

(55) 3.3 LISTA DE ACTIVIDADES En la lista de actividades este proyecto se relaciona las actividades físicas que forman procesos interrelacionados en el proyecto. Esto consiste en elaborar una lista, de todas y cada una de las actividades que deben realizarse para lograr los objetivos. Es importante en ésta fase inicial, contar con la colaboración de la mayoría de las personas involucradas en el proyecto, con el fin de tener una mejor perspectiva, ya sea individual o de conjunto. El grado de detalle de las actividades dependerá de la necesidad de control del proyecto. LISTA DE ACTIVIDADES No.. ACTIVIDAD. 1. Identificación de necesidades de diseño. 2. Levantamiento del área a electrificar. 3. Dibujo en autocad. 4. Elaboración de planos de ingeniería para la colocación de estructuras, registros y ductos.. 5. Elaboración de cálculos. 6. Aprobación de proyecto (CFE). 7. Compra de material y componentes para acondicionamiento de estructuras y traslado. 8. Instalación de postes y estructuras de Media Tensión. 9. Instalación de ductos y registros de Baja Tensión. 10. Cableado en estructuras de Media y Baja Tensión. 11. Limpieza en terminales de ductos de Baja Tensión. 12. Sellado de ductos de Baja Tensión. 13. Supervisión de construcción. 14. Entrega de expediente técnico. 15. Comprobación final (Acta Entrega Recepción) Tabla b) Lista de actividades.. 51.

(56) Esta lista de actividades se toma en cuenta para completar las etapas correspondientes al proceso administrativo. Y así mismo para el presupuesto de ejecución. 3.4 MATRIZ DE SECUENCIA. Normalmente se utilizan dos procedimientos: 1. Hacer una matriz de antecedentes. Debe existir que todas las actividades tengan cuando menos un antecedente y en el caso de la actividad inicial, la actividad antecedente será cero. TABLA DE MATRIZ DE ANTECEDENTES ACTIVIDADES. No.. ANTECEDENTES. 0. --. 1. Identificación de necesidades de diseño. 0. 2. Levantamiento del área a electrificar. 1. 3. Dibujo en autocad. 2. Elaboración de planos de ingeniería para la colocación 4. de estructuras, registros y ductos.. 2. 5. Elaboración de cálculos. 4. 6. Aprobación de proyecto (CFE). 5. Compra. de. material. y. componentes. para. 7. acondicionamiento de estructuras y traslado. 6. 8. Instalación de postes y estructuras de Media Tensión. 6. 9. Instalación de ductos y registros de Baja Tensión. 8. 10. Cableado en estructuras de Media y Baja Tensión. 9. 11. Limpieza en terminales de ductos de Baja Tensión. 9. 12. Sellado de ductos de Baja Tensión. 10. 13. Supervisión de construcción. 7,11 52.

(57) 14. Entrega de expediente técnico. 12. 15. Comprobación (Acta Entrega Recepción). 13. 16. Fin Tabla c) Matriz de antecedentes.. 2. Teniendo la matriz de antecedentes se hace una transposición para convertirla en una matriz de secuencia, pues esta matriz es la que se utiliza para dibujar la red.. MATRIZ DE SECUENCIA ACTIVIDADES. SECUENCIAS. 0. 1,2. 1. Identificación de necesidades de diseño. 3. 2. Levantamiento del área a electrificar. 4. 3. Dibujo en autocad. 4. Elaboración de planos de ingeniería para la colocación de estructuras, registros y ductos.. 5. Elaboración de cálculos. 6. Aprobación de proyecto (CFE). 7. Compra de material y componentes para acondicionamiento de estructuras y traslado. 4,5 6 7 8,9 8. 8. Instalación de postes y estructuras de Media Tensión. 10. 9. Instalación de ductos y registros de Baja Tensión. 11. 10. Cableado en estructuras de Media y Baja Tensión. 12. 11. Limpieza en terminales de ductos de Baja Tensión. 14. 12. Sellado de ductos de Baja Tensión. 13. 13. Supervisión de construcción. F. 14. Entrega de expediente técnico. 15. 15. Comprobación (Acta Entrega Recepción). F. 16. Fin Tabla d) Matriz de secuencia.. 53.

(58) 3.5 MATRIZ DE TIEMPOS Para determinar el tiempo que requiere cada actividad de un proyecto dado, pueden seguirse varios caminos, algunos un tanto subjetivos, otros, en cambio, pretenden ser objetivos. Sin embargo la realidad es que de todos los elementos que pueden tomarse en cuenta, el factor más importante es la experiencia no solo la del investigador sino la de todas las personas que integran el proyecto En este estadio de tiempos se requieren tres parámetros: el tiempo óptimo (O), el tiempo medio (M) y el tiempo pésimo (P). El tiempo optimo (O): es la posibilidad física de realizar la actividad en el menor tiempo. El tiempo medio (M); es el tiempo normal que se necesita para ejecutar las actividades basándose en la experiencia del proyectista. El tiempo pésimo (P); es un tiempo grande que puede presentarse como consecuencia de accidentes, falta de suministros, causas no previstas, etc. No debe contarse el tiempo ocioso, si no únicamente el tiempo en que se ponga remedio al problema o actividad presentada. La unidad de tiempo (minutos, horas, días, etc.) dependerá del proyecto con la condición que se tenga la misma unidad para todo el proyecto. De acuerdo a la formula PERT que relaciona los tiempos mencionados anteriormente, obtenemos el tiempo estándar (t). 4. 54.

(59) MATRIZ DE TIEMPOS O. M. P. TIEMPO (DIAS). Identificación de necesidades de diseño 1 Levantamiento del área a electrificar 1 Dibujo en autocad 2 Elaboración de planos de ingeniería para la 5 colocación de estructuras, registros y ductos. Elaboración de cálculos 4 Aprobación de proyecto (CFE) 10 Compra de material y componentes para 1 acondicionamiento de estructuras y traslado Instalación de postes y estructuras de Media 13 Tensión Instalación de ductos y registros de Baja Tensión 22 Cableado en estructuras de Media y Baja 15 Tensión Limpieza en terminales de ductos de Baja 2 Tensión Sellado de ductos de Baja Tensión 2 Supervisión de construcción 1 Entrega de expediente técnico 4 Comprobación (Acta Entrega Recepción) 10 Fin Tabla e) Matriz de tiempos.. 1 2 3. 1 2 5. 1 2 3. 6. 6. 6. 5 10. 6 10. 5 10. 2. 2. 2. 15. 18. 15. 25. 28. 25. 17. 20. 17. 3. 4. 3. 3 2 5 10. 4 2 6 10. 3 2 5 10. ACTIVIDADES 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16. La matriz de secuencia y la matriz de tiempos se reúnen en una sola que se utiliza para construir la red medida: a esta última se le llama matriz de información.. 55.

(60) 3.6 MATRIZ DE INFORMACIÓN. Esta matriz se realiza reuniendo la matriz de secuencia, la matriz de tiempo y anexando los costos. Es necesario determinar los costos fijos diarios, los presupuestos del costo normal ($N) y costo limite ($L) para las actividades ejecutadas a tiempo optimo. Se llama pendiente a la relación que existe entre el incremento del costo y la comprensión del tiempo.. 56.

(61) MATRIZ DE INFORMACIÓN No 0 1 2 3. ACTIVIDAD Identificación de necesidades de diseño Levantamiento del área a electrificar Dibujo en autocad. SECUENCIA O M P 1,2 ___ ___ ___. T. $N __. $L __. M __. 3. 1. 1. 1. 1. $9,000.00. $10,350.00. $1,350.00. 4. 1. 2. 2. 2. $15,100.00. $17,365.00. $2,265.00. 4,5. 2. 3. 5. 3. $7,200.00. $8,280.00. $1,080.00. 6. 5. 6. 6. 6. $9,950.00. $11,442.50. $1,492.50. 7 8,9. 4 10. 5 10. 6 10. 5 10. $8,100.00 $6,500.00. $9,315.00 $7,475.00. $1,215.00 $975.00. 4. Elaboración de planos de ingeniería para la colocación de estructuras, registros y ductos.. 5 6. Elaboración de cálculos Aprobación de proyecto (CFE). 7. Compra de material y componentes para acondicionamiento de estructuras y traslado. 8. 1. 2. 2. 2. $518,998.08. $596,847.79. $77,849.71. 8. Instalación de postes y estructuras de Media Tensión. 10. 13. 15. 18. 15. $136,255.99. $156,694.39. $20,438.40. 9. Instalación de ductos y registros de Baja Tensión. 11. 22. 25. 28. 25. 12. 15. 17. 20. 17. $922,816.99. $1,061,239.54. $138,422.55. 14. 2. 3. 4. 3. $19,000.00. $21,850.00. $2,850.00. Cableado en estructuras de Media y Baja Tensión Limpieza en terminales de 11 ductos de Baja Tensión 10. $1,321,961.55 $1,520,255.78. $198,294.23. 57.

(62) 12 13 14 15 16. Sellado de ductos de Baja Tensión Supervisión construcción Entrega de expediente técnico Comprobación (Acta Entrega Recepción) FIN. 13. 2. 3. 4. 3. $16,200.00. $18,630.00. $2,430.00. F 15. 1 4. 2 5. 2 6. 2 5. $8,500.00 $7,900.00. $9,775.00 $9,085.00. $1,275.00 $1,185.00. F. 10. 10. 10. 10. $5,809.75. $6,681.21. $871.46. SUBTOTAL $3,013,292.36 16%I.V.A. $482,126.78 TOTAL $3,495,419.14 Tabla f) Matriz de Información.. 58.

(63) 3.7 RED DE ACTIVIDADES. En la siguiente fig. 17) se muestra la representación grafica de las actividades que muestran sus eventos, secuencias, interrelaciones y el camino critico. El camino crítico de este proyecto indica la duración total de todo el proyecto. Cada una de las actividades se representa con una flecha que empieza en un evento y termina en otro.. fig. 18) Red de actividades La actividad ficticia o liga, que tiene duración cero, únicamente se utiliza, donde se indique que una actividad tiene interrelación o continuación con otra.. 59.

(64) COMBINACIÓN DE CAMINOS (CAMINO CRÍTICO) CAMINO No. 1 Secuencias 0, 1,3, 4, 6, 8, 10, 12, 13 Tiempo (Días) 1+2+6+10+15+17+3+2= 57 días CAMINO No. 2 (CAMINO CRITICO) Secuencias 0, 1, 3, 4, 6, 9, 11, 14, 15 Tiempo (Días) 1+3+6+10+25+3+5+10= 63 días CAMINO No. 3 Secuencias 0, 1, 3, 5, 7, 8, 10, 12, 13 Tiempo (Días) 1 + 3+5+2+15+17+3+2 =48 días CAMINO No. 4 Secuencias 0, 2, 4, 6, 8, 10, 12, 13 Tiempo (Días). 60.

(65) 2+ 6+10+15+17+3+2= 55 días CAMINO No. 5 Secuencias 0, 2, 4, 6, 9, 11, 14, 15 Tiempo (Días) 2+6+10+25+3+5+10= 61 días. Fig. 19) Red de camino Crítico. Para la realización de este proyecto se tiene un tiempo estimado de 63 días naturales.. 61.

(66) 3.8. GRÁFICA DE GANNT.. En la siguiente gráfica es con el objetivo es mostrar el tiempo de dedicación previsto para diferentes tareas o actividades que se pueden realizar simultáneamente a lo largo de un tiempo total.. fig. 20) Gráfica de Gantt.. 62.

(67) CAPÍTULO 4: EJECUCIÓN. 63.

(68) 4.1. BASES DEL PROYECTO Análisis de la demanda:. La demanda máxima diversificada por servicios se obtuvo mediante el análisis de carga en el área donde se realizara el proyecto, donde se obtuvo el siguiente valor. SERVICIO. CARGA KVA. Monofásico. 1. Características eléctricas de media tensión en sistemas aéreos El suministro de media tensión será en 13200 volts, en sistema 2F-3H. La red de distribución primaria será tipo aéreo, y se utilizara un sistema monofásico. La caída de tensión no deberá exceder del 1% en condiciones normales de operación. El conductor del circuito primario será ACSR 3/0. Características eléctricas de los circuitos de baja tensión. Las perdidas máximas permisibles en demanda máxima serán máximo 2%. Se utilizara cable triplex aislamiento de 600 volts, conductor de aluminio CFE E0000-02, con aislamiento PAD. La red será 2F-3H. Los cables deberán ser de una sola pieza, en casos especiales de requerirse empalmes estos se alojaran en registros y serán de tipo recto con conector a compresión y manga termocontractil.. 64.

(69) El cable neutro deberá aterrizarse en los registros de remate de los circuitos, como lo especifica las normas de CFE Instalación de los circuitos secundarios La red de distribución secundaria será subterránea, en banco de ductos en tubo PAD de 3” de diámetro, los cuales llegaran a los registros. La trayectoria de los circuitos será a lo largo de aceras. La profundidad mínima del banco de ductos será de 600 mm. Como lo especifica la norma. En la transición del transformador al primer registro de baja tensión deberá hacerse en tubo galvanizado. Características de instalación del circuito primario en media tensión. Las estructuras de soporte del circuito primario estarán montadas en postes normalizados por la C.F.E., postes de concreto reforzado de 12 metros de longitud y 750 kgs. De resistencia mecánica a la flexión. El aislamiento primario será aislador ASUS de 15 KV, y en estructuras de paso se utilizaran aisladores 13PD. La trayectoria de los circuitos ramales, será preferentemente a lo largo de la vía pública sobre banqueta evitando la obstrucción de zonas peatonales. La distancia máxima interpostal será de 80 mts. como máximo. El equipo de protección y seccionamiento de los circuitos en media tensión será: Cortacircuitos fusible 15 KV. Transformadores de distribución La selección de las estructuras de media tensión sebera apegarse a las. 65.

(70) normas de distribución-construcción líneas aéreas en su apartado 05 00 04. Todos los transformadores de distribución serán tipo poste de acuerdo a las especificaciones CFE-K0000-01 y con un factor de utilización no mayor del 90% por seguridad. Instalar transformadores autoprotegidos en media tensión. Deberá rotular No. Económico y No. De banco en los transformadores lo cual proporcionara CFE. Sistema de tierra en media y baja tensión. Todos los equipos de transformación, protección, maniobras y otros diversos, serán conectados a electrodos de tierra, y cuyo sistema integrado no debe de exceder de 10 ohm en época de estiaje y de 5 ohms en época de lluvia.. 66.

(71) 4.2. CÁLCULOS ELECTRICOS. Selección de los transformadores La selección de los transformadores se hará de acuerdo con el número de servicios por alimentar. Número de lotes x 1 KVA E1 = 27 LOT. X 1 KVA = 27 KVA De tal manera que dependiendo del valor encontrado en KVA y la distancia del circuito se elige en transformador del valor inmediato superior a la capacidad calculada. Por lo tanto para la capacidad de 27 KVA encontrado se propone un transformador de. 37.5KVA.. Por. lo. que. se. tiene. proyectado. instalar. los. siguientes. transformadores. No. De Transf.. No. De Lotes. Carga 1 KVA/Lote. Transf. Propuesto. E1. 27. 27. 37.5. E2. 26. 26. 37.5. E3. 16. 16. 37.5. E4. 26. 26. 37.5. E5. 22. 22. 37.5. E6. 33. 33. 37.5. E7. 20. 20. 37.5. E8. 20. 20. 37.5. TOTAL. 164. 164. Tabla g). Selección de transformadores 67.

(72) El porcentaje de utilización se determina de la siguiente manera:. Cálculo de % de utilización del E1 Nota. Ya que los cálculos son repetitivos los siguientes resultados del % de utilización se presenta en el siguiente cuadro.. No. De. No. De. Transf.. % de. transf.. lotes. Propuesto. utilización. E1. 27. 27. 37.5. 72. E2. 26. 26. 37.5. 69. E3. 16. 16. 37.5. 42. E4. 26. 26. 37.5. 69. E5. 22. 22. 37.5. 58. E6. 33. 33. 37.5. 88. E7. 20. 20. 37.5. 53. E8. 20. 20. 37.5. 53. Carga 1 KVA/lote. Tabla h). Porcentaje de utilización de los transformadores Selección de protecciones Calculamos la corriente por transformador para el valor inicial mínimo que debe soportar cada fusible.. 68.

(73) Donde: I = Corriente Nominal. KVA = Capacidad del Transformador. KV = Tensión de operación.. Para los transformadores de 37.5 KVA. Según tabla de. 08 TR 03 (norma de distribución-construcción instalaciones. aéreas), selección de fusible de transformadores obtenemos lo siguiente.. Donde: I = Corriente nominal. 69.

(74) F = Capacidad nominal del fusible No.. De. No.. De Carga. 1 Transf.. Corriente. Fusible. lotes. KVA/lote. Propuesto. (Amp.). E1. 27. 27. 37.5. 2.84. 3. E2. 26. 26. 37.5. 2.84. 3. E3. 16. 16. 37.5. 2.84. 3. E4. 26. 26. 37.5. 2.84. 3. E5. 22. 22. 37.5. 2.84. 3. E6. 33. 33. 37.5. 2.84. 3. E7. 20. 20. 37.5. 2.84. 3. E8. 20. 20. 37.5. 2.84. 3. transf.. Tabla I). Selección de fusibles. Verificación del calibre del conductor Verificación del calibre del conductor de media tensión Carga instalada = densidad de carga x No. de lotes. Carga instalada = 1 x 164 Carga instalada = 164 KVA La corriente será:. Donde: KVA = Carga total instalada. Vf = Tensión entre fases.. 70.

(75) KVA = 164;. Vf = 13.2. Por lo tanto seleccionamos el conductor calibre ACRS 3/0 AWG según bases de proyecto, este cumple con la norma ya que soporta una capacidad hasta de 316 Amp. (Según tabla 310-16 de la NOM-001-SEDE 2005). Nota: de acuerdo a lo establecido en las bases de proyecto se seleccionara el conductor de calibre ACSR 3/0 para media tensión, mientras que para el neutro se utilizara conductor ACSR 1/0.. Calculo de caída de tensión de líneas de distribución en media tensión Se toma en consideración la carga crítica en el tramo más largo de la red.. En donde: KW = Carga KV = Tensión de línea F.P.= Factor de potencia 0.90 Caída de tensión en volts.. Donde:. 71.

(76) I = Corriente de fases L = Longitud del conductor en Km Voltaje de operación 13.2 KV, sistema 2F-3H. 318 Para el ramal del los transformadores E1 y E2, con una longitud de 0.318 km.. Caída de tensión en volts.. Por lo tanto; V = 13,200 V – 2.40 V = 13,197.6 V Para el ramal del los transformadores E3, con una longitud de 0.106 km.. Caída de tensión en volts.. Por lo tanto; V = 13,200 V – 0.24 V = 13,199.76 V Para el ramal del los transformadores E4 y E8, con una longitud de 0.215 km.. Caída de tensión en volts.. 72.

(77) Por lo tanto; V = 13,200 V – 1.41 V = 13,198.56 V Para el ramal del los transformadores E5, con una longitud de0.103 km.. Caída de tensión en volts.. Por lo tanto; V = 13,200 V – 0.53 V = 13,199.47 V Para el ramal del los transformadores E6, con una longitud de0.058 km.. Caída de tensión en volts.. Por lo tanto; V = 13,200 V – 0.27 V = 13,199.73 V Para el ramal del los transformadores E7, con una longitud de0.341 km.. 73.

(78) Caída de tensión en volts.. Por lo tanto; V = 13,200 V – 0.302 V = 13,199.69 V CAIDA DE TENSION. BANCO. FASES. CARGA (KVA). CORRIENTE (A). LONGITUD (Km). CAIDA DE TENSION EN (%). CAIDA DE TENSION EN (V). E1 Y E2. 2. 53. 7.3. 0.318. 0.0181. 2.40. E3. 2. 16. 2.54. 0.106. 0.0018. 0.24. E4 Y E8. 2. 26. 7.3. 0.215. 0.0106. 1.41. E5. 2. 36. 5.72. 0.103. 0.0040. 0.53. E6. 2. 33. 5,24. 0.058. 0.0004. 0.27. E7. 2. 20. 3.17. 0.341. 0.0022. 0.302. Tabla j). Caída de tensión en la red aérea. Calculo de caída de tensión en la red secundaria La corriente por fase será de:. Donde: I= corriente de fase KVA = carga Vn = tensión fase-neutro. 74.

(79) Utilizando la siguiente formula de caída de tensión.. Donde: Z = Impedancia del conductor. L = Longitud del conductor en Km. I = Corriente de fase e% = Caída de tensión Ahora se obtiene el valor de la impedancia (Z), la cual ocuparemos para calcular la caída de tensión en volts. Formula Donde:. cos θ = 0.9 θ = 25.84. Únicamente sustituimos los valores encontrados, así como de los valores de la tabla 2.6.4-C3 (RESISTENCIA Y REACTANCIA INDUCTIVA PARA CABLES DE 600 V.CABLES CON CONDUCTOR DE ALUMINIO). Estos valores serán dependiendo del calibre y material del conductor a utilizar. En este caso utilizaremos conductor 1/0 AWG.. 75.

(80) Cálculo de caída de tensión para el banco E1 Z = 0.6652 Ω/Km Cálculos de circuito 1 (C1). L = 0.115 Km. V = 240 – 4.78 = 235.22 V. Cálculos de circuito 2 (C2). L = 0.120 Km. V = 240 – 3.99 = 236.01 V. Cálculo de caída de tensión para el banco E2 Z = 0.6652 Ω/Km Cálculos de circuito 1 (C1). 76.
