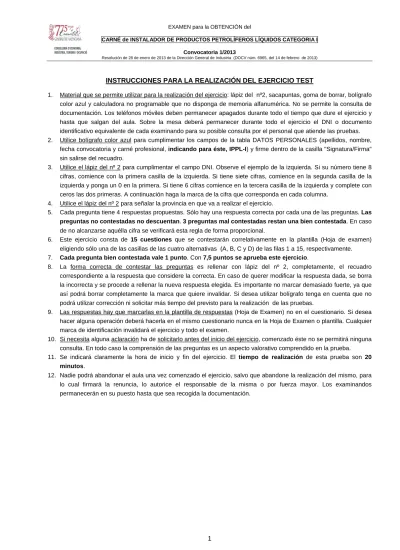

INSTRUCCIONES PARA LA REALIZACIÓN DEL EJERCICIO TEST

(1)

CARNÉ de INSTALADOR DE PRODUCTOS PETROLÍFEROS LÍQUIDOS CATEGORIA I Convocatoria 1/2013

Resolución de 28 de enero de 2013 de la Dirección General de Industria (DOCV núm. 6965, del 14 de febrero de 2013)

1

INSTRUCCIONES PARA LA REALIZACIÓN DEL EJERCICIO TEST

1. Material que se permite utilizar para la realización del ejercicio: lápiz del nº2, sacapuntas, goma de borrar, bolígrafo color azul y calculadora no programable que no disponga de memoria alfanumérica. No se permite la consulta de documentación. Los teléfonos móviles deben permanecer apagados durante todo el tiempo que dure el ejercicio y hasta que salgan del aula. Sobre la mesa deberá permanecer durante todo el ejercicio el DNI o documento identificativo equivalente de cada examinando para su posible consulta por el personal que atiende las pruebas. 2. Utilice bolígrafo color azul para cumplimentar los campos de la tabla DATOS PERSONALES (apellidos, nombre,

fecha convocatoria y carné profesional, indicando para éste, IPPL-I) y firme dentro de la casilla "Signatura/Firma" sin salirse del recuadro.

3. Utilice el lápiz del nº 2 para cumplimentar el campo DNI. Observe el ejemplo de la izquierda. Si su número tiene 8 cifras, comience con la primera casilla de la izquierda. Si tiene siete cifras, comience en la segunda casilla de la izquierda y ponga un 0 en la primera. Si tiene 6 cifras comience en la tercera casilla de la izquierda y complete con ceros las dos primeras. A continuación haga la marca de la cifra que corresponda en cada columna.

4. Utilice el lápiz del nº 2 para señalar la provincia en que va a realizar el ejercicio.

5. Cada pregunta tiene 4 respuestas propuestas. Sólo hay una respuesta correcta por cada una de las preguntas. Las preguntas no contestadas no descuentan. 3 preguntas mal contestadas restan una bien contestada. En caso de no alcanzarse aquélla cifra se verificará esta regla de forma proporcional.

6. Este ejercicio consta de 15 cuestiones que se contestarán correlativamente en la plantilla (Hoja de examen) eligiendo sólo una de las casillas de las cuatro alternativas (A, B, C y D) de las filas 1 a 15, respectivamente. 7. Cada pregunta bien contestada vale 1 punto. Con 7,5 puntos se aprueba este ejercicio.

8. La forma correcta de contestar las preguntas es rellenar con lápiz del nº 2, completamente, el recuadro correspondiente a la respuesta que considere la correcta. En caso de querer modificar la respuesta dada, se borra la incorrecta y se procede a rellenar la nueva respuesta elegida. Es importante no marcar demasiado fuerte, ya que así podrá borrar completamente la marca que quiere invalidar. Si desea utilizar bolígrafo tenga en cuenta que no podrá utilizar corrección ni solicitar más tiempo del previsto para la realización de las pruebas.

9. Las respuestas hay que marcarlas en la plantilla de respuestas (Hoja de Examen) no en el cuestionario. Si desea hacer alguna operación deberá hacerla en el mismo cuestionario nunca en la Hoja de Examen o plantilla. Cualquier marca de identificación invalidará el ejercicio y todo el examen.

10. Si necesita alguna aclaración ha de solicitarlo antes del inicio del ejercicio, comenzado éste no se permitirá ninguna consulta. En todo caso la comprensión de las preguntas es un aspecto valorativo comprendido en la prueba. 11. Se indicará claramente la hora de inicio y fin del ejercicio. El tiempo de realización de esta prueba son 20

minutos.

12. Nadie podrá abandonar el aula una vez comenzado el ejercicio, salvo que abandone la realización del mismo, para lo cual firmará la renuncia, lo autorice el responsable de la misma o por fuerza mayor. Los examinandos permanecerán en su puesto hasta que sea recogida la documentación.

(2)

CUESTIONARIO

CARNÉ DE INSTALADOR DE PRODUCTOS PETROLÍFEROS CATEGORÍA PPL-I

1.- El campo de aplicación del Reglamento de Instalaciones Petrolíferas (R.D. 1523/1999) actualmente en vigor no incluye las instalaciones de:

a) Las refinerías de petróleo.

b) Las Instalaciones y parques de almacenamiento destinadas a la distribución y suministro de

productos petrolíferos de cualquier clase.

c) Las instalaciones de almacenamiento de carburantes y combustibles líquidos para su consumo en

la propia instalación.

d) Las instalaciones para consumo de carburantes y combustibles líquidos a vehículos.

2.- De acuerdo con la MI-IP-03, se entiende por líquido combustible, aquel líquido cuyo punto de inflamación es:

a) ≥ 38ºC.

b) ≥ 150ºC.

c) ≥ 55ºC.

d) < 38ºC.

3.- De acuerdo con la MI-IP-03, la capacidad máxima de gasóleo en un tanque enterrado en interior de edificaciones será:

a) 30.000 litros.

b) 100.000 litros.

c) 50.000 litros.

d) Cualquier capacidad.

4.- Según la MI-IP-03, en una red horizontal de distribución de combustible líquido, que vaya enterrada en zanja, junto con otras conducciones de otros servicios, las tuberías de dicha red horizontal, se situarán:

a) A 30 cm. como mínimo de las conducciones de electricidad.

b) A 30 cm. como mínimo de las conducciones de gas.

c) Por encima de las conducciones de agua potable.

d) La respuesta a y b son correctas.

5.- Considerando la MI-IP-03, en las inmediaciones de un aparato surtidor de producto de clase C, se ha de situar un extintor, cuya eficacia extintora:

a) 144 B.

(3)

3

6.- A los tanques enterrados, para consumo en la propia instalación, sin detección automática de fugas o sin cubeto estanco con tubo buzo, se realizará una prueba de estanqueidad:

a) Si almacena fueloil, cada 10 años con el fueloil en el tanque.

b) Si almacena gasóleo, cada 5 años, con el tanque vacío, limpio y desgasificado.

c) Si almacena gasóleo, cada 10 años con el tanque vacío, limpio y desgasificado.

d) Si se almacena gasóleo, cada 10 años con el gasóleo en el tanque.

7.- Según la MI-IP-03, la tubería de carga del tanque, cuando esta sea por gravedad, tendrá una pendiente mínima hacia el tanque de:

a) 0,5 %.

b) 1 %.

c) 1,5 %

d) 2 %.

8.- El Real Decreto 1523/1999, de 1 de octubre, establece que en un almacenamiento para consumo propio, los tanques enterrados se instalarán con sistema de detección de fugas, tal como cubeto con tubo buzo, doble pared con detección de fugas, etc…:

a) En todos los casos con independencia de la clase de combustible.

b) Obligatorio para combustibles clase B y C no siendo necesario para los de clase D.

c) Obligatorio para los combustibles clase B no siendo necesario para los de clases C y D.

d) Aconsejable para los combustibles clase B no siendo necesario para los de clases C Y D.

9.- El Real Decreto 1523/1999, según MI-Ip-03, de 1 de octubre, establece que: ¿un tanque de 10.000 litros de gasóleo para calefacción puede estar en el interior de una sala de calderas?:

a) Siempre que no se alcance una temperatura superficial excesiva.

b) Siempre que se separe de la caldera a una distancia de 1 metro.

c) En ningún caso.

d) Siempre que se instale un tabique de separación RF-60.

10.- Según MI-IP-03, será preciso la presentación del correspondiente proyecto técnico y certificados ante el órgano competente de la Comunidad Autónoma para:

a) Depósito exterior, clase B, 1000 litros.

b) Depósito interior, clase B, 100 litros.

c) Depósito exterior, clase C y D, 1000 litros.

(4)

11.- Según la MI-IP-04, a partir de que capacidad nominal y producto petrolífero ha de tener y contener un tanque de superficie, para poder realizar la carga por medio de un boquerel a un orificio apropiado al efecto.

a) Capacidad nominal igual o inferior a 3.000 litros y con productos de la clase C

b) Capacidad nominal igual o inferior a 5.000 litros y con productos de la clase C

c) Capacidad nominal igual o inferior a 8.000 litros y con productos de la clase C

d) Capacidad nominal igual o inferior a 10.000 litros y con productos de la clase C

12.- El Real Decreto 1523/1999, de 1 de octubre, establece que en instalaciones de suministro a vehículos, a partir de que capacidad es obligatorio un cubeto de retención, para posibles derrames de productos, en los tanques de superficie para productos clase C:

a) 500 litros y si el tanque es de simple pared.

b) 1.000 litros y si el tanque es de simple pared.

c) 3.000 litros y si el tanque es de doble pared.

d) 2.000 litros y si el tanque es de doble pared.

13.- De acuerdo con la IP-05, quien puede realizar actuaciones en instalaciones de PPL que se encuentran dentro de un recinto confinado y ya puestas en servicio:

a) Instalador habilitado de PPL.

b) Cualquier empresa habilitada.

c) Empresa instaladora habilitada de PPL.

d) Empresa reparadora habilitada de PPL.

14.- Según establece la Norma UNE-EN 976-2, el tanque, durante su transporte, debe estar asegurado sobre el vehículo mediante correas de:

a) Cobre.

b) Hierro.

c) PRFV.

d) Cualquier material.

15.- Según establece la Norma UNE 53990 y UNE 53993, en una instalación de una batería de tanques, se pueden agrupar un máximo de:

a) 15 tanques y no se deben colocar más de 4 tanques en una hilera.

b) 10 tanques y no se deben colocar más de 3 tanques en una hilera.

c) 25 tanques y no se deben colocar más de 5 tanques en una hilera.

(5)

5

INSTALADORES PPL-II

Convocatoria: 01/13 JUNIO-2013

CONOCIMIENTO DE NORMATIVA TÉCNICA Y LEGAL 30 PREGUNTAS TIPO TEST

SOLUCIONES

(Referencia: Reglamento de Instalaciones Petrolíferas e Instrucciones Técnicas Complementarias)

CUESTIÓN SOLUCIÓN JUSTIFICACIÓN

1 B R.D. 1523/1999, Artículo 1.

2 A MI-IP-03, Capitulo I. Punto 3.8.

3 B MI-IP-03. Capítulo III. Punto 13.1.

4 D MI-IP-03. Capítulo IV. Punto 21.1.

5 B MI-IP-03. Capítulo VI. Punto 30.3.

6 C MI-IP-03. Capítulo X. Punto 38.2.d.

7 B MI-IP-03. Capítulo II. Punto 8.1.

8 A MI-IP-03. Capítulo III. Punto 13.1.

9 C MI-IP-03. Capítulo III. Punto 13.2.1.

10 A MI-IP-03. Capítulo VIII. Punto 32.

11 A MI-IP-04. Capítulo II. Punto 7.1.

12 B MI-IP-04. Capítulo IV. Punto 14.1.

13 D MI-IP-05. Punto 2.

14 C UNE-EN 976-2. Punto 4 y Figura 2B.

(6)

INSTALADORES PPL-I

Convocatoria: 01/13 JUNIO-2013

SOLUCIONES

1 B R.D. 1523/1999, Artículo 1.

2 A MI-IP-03, Capitulo I. Punto 3.8.

3 B MI-IP-03. Capítulo III. Punto 13.1.

4 D MI-IP-03. Capítulo IV. Punto 21.1.

5 B MI-IP-03. Capítulo VI. Punto 30.3.

6 C MI-IP-03. Capítulo X. Punto 38.2.d.

7 B MI-IP-03. Capítulo II. Punto 8.1.

8 A MI-IP-03. Capítulo III. Punto 13.1.

9 C MI-IP-03. Capítulo III. Punto 13.2.1.

10 A MI-IP-03. Capítulo VIII. Punto 32.

11 A MI-IP-04. Capítulo II. Punto 7.1.

12 B MI-IP-04. Capítulo IV. Punto 14.1.

13 D MI-IP-05. Punto 2.

14 C UNE-EN 976-2. Punto 4 y Figura 2B.

(7)

CARNÉ de INSTALADOR DE PRODUCTOS PETROLÍFEROS LÍQUIDOS CATEGORIA II Convocatoria 1/2013

1

fecha convocatoria y carné profesional, indicando para éste, IPPL-II) y firme dentro de la casilla "Signatura/Firma" sin salirse del recuadro.

6. Este ejercicio consta de 30 cuestiones que se contestarán correlativamente en la plantilla (Hoja de examen) eligiendo sólo una de las casillas de las cuatro alternativas (A, B, C y D) de las filas 1 a 30, respectivamente. 7. Cada pregunta bien contestada vale 1 punto. Con 15 puntos se aprueba este ejercicio.

minutos.

(8)

CUESTIONARIO

CARNÉ DE INSTALADOR DE PRODUCTOS PETROLÍFEROS CATEGORÍA PPL-II

1. - Los recipientes diseñados para soportar una presión manométrica superior a 15 kPa y no superior a 98 kPa, medida en la parte superior del tanque, se denominan:

a) depósitos a presión

b) tanques de baja presión

c) tanques atmosféricos

d) contenedores

2. - En una refinería, el cruce de los haces de tuberías aéreas sobre las calles se efectuará a una altura tal que quede un espacio libre por encima de la rasante de la calle, como mínimo de:

a) 3,5 m

b) 4 m

c) 4,5 m

d) 5 m

3. - De acuerdo con la MI-IP01, para prevenir que las presiones en el equipo alcancen niveles que puedan producir roturas o fallos mecánicos, se diseñarán:

a) sistemas de alivio de sobrepresión

b) no es necesario, la presión no varía

c) los equipos soportan cualquier presión

d) depende de la temperatura exterior

4. - Los vapores de proceso procedente de válvulas de seguridad, que sean no inflamables, no tóxicos, se descargarán a:

a) un proceso

b) directamente a la atmósfera

c) drenaje

d) un sistema de evacuación

5. - En la selección de una válvula de seguridad, uno de los principales factores determinantes del tamaño y la presión de timbre es:

a) la presión mínima de trabajo

b) el destino del fluido descargado

c) si esta a la intemperie

d) la presión máxima de trabajo

6. - Las conexiones para extraer pequeñas cantidades de liquido que puedan almacenarse en puntos bajos del equipo se denominan:

a) venteos

(9)

3

7. - ¿Qué instrucción técnica complementaria del Reglamento de instalaciones petrolíferas se aplica a las instalaciones de almacenamiento y suministro de carburantes de aviación?

a) IP02

b) IP03

c) IP04

d) IP01

8. - El tanque atmosférico de eje vertical puede ser de:

a) techo entrante

b) techo saliente

c) techo flotante

d) techo rompiente

9. - De acuerdo con la MI-IP02, la distancia entre un almacenamiento clase C de superficie y una central de vapor, no podrá ser inferior a:

a) 2 m

b) 6 m

c) 8 m

d) 12 m

10. - La distancia mínima entre paredes de dos tanques de gasóleo de superficie de eje horizontal, según la IP02 es:

a) 0,5 m

b) 1 m

c) 1,5 m

d) 2 m

11. - Los soportes de los haces de tuberías asegurarán una altura libre mínima, en las zonas reservadas a pasos de personal, de:

a) 2,2 m

b) 3,2 m

c) 3,5 m

d) 4,5 m

12. - Un tanque de 40 m3 de gasóleo podrá tener una tubería de ventilación de un diámetro interior de:

a) 2”

b) 20 mm

c) 35 mm

d) 1”

13. - Estación de bombeo es aquella que tiene una capacidad de trasiego de producto mayor de:

a) 3,5 m3/h para los de clase B

b) 2,5 m3/h para los de clase B

c) 3,5 m3/h para los de clases C y D

(10)

14. - Se instalarán dispositivos para evitar un rebose por llenado excesivo, en los tanques con capacidad nominal superior a (MI-IP03):

a) 5.000 litros

b) 1.000 litros

c) 3.000 litros

d) 2.000 litros

15. - El caudal mínimo de llenado en instalaciones con capacidad de almacenamiento comprendida entre 5 y 50 m3 será:

a) 40 m3/h

b) 20 m3/h

c) 10 m3/h

d) 30 m3/h

16. - La tubería de ventilación de un tanque de 2.000 litros de gasóleo (MI-IP03):

a) accederá al aire libre hasta el lugar en el que los vapores expulsados no puedan penetrar en los locales y viviendas vecinas

b) su diámetro interior mínimo será 20 mm

c) podrá desembocar en espacios o locales cerrados con una superficie mínima de ventilación de 200

cm2 al exterior

d) no dispondrá de tubería de ventilación

17. - Los almacenamientos con capacidad no superior a 5.000 litros para productos clases C y D en el interior de edificaciones, la distancia mínima entre el tanque y la caldera u otro elemento que produzca llama o calor será de:

a) 1,5 m en proyección horizontal

b) 0,5 m con tabique de separación de RF-90

c) 2 m en proyección horizontal

d) 1 m en proyección horizontal

18. - Se realizarán las revisiones y pruebas que indica la MI-IP03, para las instalaciones de superficie que no requieren proyecto, cada:

a) cinco años

b) tres años

c) año

d) diez años

19. - En una instalación para suministro a vehículos, el equipo de suministro consta como mínimo de los siguientes elementos:

a) bomba, manguera y boquerel

b) manguera y boquerel

c) bomba y boquerel

(11)

5

20. - En una estación de servicio, la tubería de ventilación del almacenamiento de clase B deberá disponer de una válvula de:

a) tres vías

b) esfera

c) presión/vacío

d) llenado

21. - Antes de enterrar las tuberías, en una instalación de suministro a vehículos, se someterán a una prueba de resistencia y estanqueidad de:

a) 1 bar durante dos horas

b) 2 bar durante una hora

c) 2 bar durante media hora

d) 1 bar durante media hora

22. - La instalación de tanques de acero aéreos para almacenamiento de carburantes y combustibles líquidos se someterá a una prueba de estanqueidad neumática a:

a) 0,3 kPa durante 35 minutos

b) 3 kPa durante 25 minutos

c) 300 kPa durante 5 minutos

d) 30 kPa durante 15 minutos

23. - En unidades de suministro a vehículos en pruebas deportivas:

a) se permitirá la instalación de estas unidades en el interior de edificación con combustible clase B

b) será necesario cubeto

c) el conjunto recipiente de almacenamiento-equipo de suministro deberá contar con certificado de

conformidad a normas, expedido por un organismo de control autorizado

d) todas las anteriores son correctas

24. - De acuerdo con la MI-IP04, el interior de los tanques de almacenamiento se clasifica como:

a) zona 2

b) zona 0

c) zona 3

d) zona 1

25. - La gasolina pertenece a la clase:

a) A

b) B

c) C

d) D

26. - Un sistema de detección de la estanqueidad por medio de vacío, por presión o líquido se instala en:

a) tanques con cubeto con tubo buzo

b) tanques de simple pared

c) tanques de doble pared

(12)

27. - Los tanques de acero enterrado para almacenamiento de combustibles, deben ir provistos de protección catódica si:

a) son de capacidad superior a 40.000 litros

b) son de pared simple

c) almacenan gasóleo B

d) son de doble pared

28. - Según la MI-IP04, las tuberías de acero enterradas serán protegidas contra la corrosión mediante una capa de imprimación antioxidante y revestimientos inalterables a los hidrocarburos, que aseguren una tensión de perforación mínima de:

a) 10 kv.

b) 12 kv.

c) 15 kv.

d) 20 kv.

29. - Dispondrán de equipos automáticos de extinción de incendios, las estaciones de servicio:

a) desatendidas

b) en autoservicio

c) atendidas

d) con capacidad global de almacenamiento superior a 100 m3

30. - En las instalaciones que suministren a vehículos que no sean propiedad del titular de la instalación, las redes de drenaje dispondrán de tuberías subterráneas con un tamaño mínimo de:

a) 50 mm

b) 200 mm

c) 300 mm

(13)

INSTALADORES PPL-II

Convocatoria: 01/13 JUNIO-2013

SOLUCIONES

1 B MI-IP01 CAPÍTULO I Artículo 3.16.

2 C MI-IP01 CAPÍTULO II Artículo 9.2.d.

3 A MI-IP01 CAPÍTULO II Artículo 11.1.

4 B MI-IP01 CAPÍTULO II Cuadro 2.

5 D MI-IP01 CAPÍTULO II Artículo 11.2

6 C MI-IP01 CAPÍTULO II Artículo 11.4.1.

7 A MI-IP02 CAPÍTULO I Artículo 2.

8 C MI-IP02 CAPÍTULO I Artículo 3.17.

9 B MI-IP02 CAPÍTULO II Artículo 7.c.

10 A MI-IP02 CAPÍTULO II Artículo 9. Cuadro V.

11 A MI-IP02 CAPÍTULO IV Artículo 14.3.

12 A MI-IP02 CAPÍTULO V Artículo 24.2.

13 A MI-IP03 CAPÍTULO I Artículo 3.5.

14 C MI-IP03 CAPÍTULO II Artículo 8.1.

15 B MI-IP03 CAPÍTULO II Artículo 8.1.

16 A MI-IP03 CAPÍTULO II Artículo 8.2.

17 D MI-IP03 CAPÍTULO III Artículo 13.2.1.

18 D MI-IP03 CAPÍTULO X Artículo 38.1.1.

19 A MI-IP04 CAPÍTULO I Artículo 3.10.

21 B MI-IP04 CAPÍTULO III Artículo 12.2.1.

22 D UNE 109501. Punto 6.

23 C MI-IP04 CAPÍTULO V

24 B MI-IP04 CAPÍTULO VI Artículo 16.

25 B REGLAMENTO INSTALACIONES PETROLÍFERAS

26 C MI-IP04 CAPÍTULO III Artículo 11.

27 B UNE 109502. Punto 11.2.

29 A MI-IP04 CAPÍTULO VII Artículo 27.

(14)

CARNÉ de REPARADOR DE PRODUCTOS PETROLÍFEROS LÍQUIDOS Convocatoria 1/2013

fecha convocatoria y carné profesional, indicando para éste, Reparador de PPL) y firme dentro de la casilla "Signatura/Firma" sin salirse del recuadro.

minutos.

(15)

2

CUESTIONARIO

CARNÉ DE REPARADOR DE PRODUCTOS PETROLÍFEROS CATEGORÍA PPL-III

1. - La ejecución de las instalaciones a que se refiere el Reglamento de Instalaciones Petrolíferas se efectuarán:

a) Bajo la dirección de un técnico titulado competente o por un instalador debidamente inscrito en el correspondiente Registro, según lo indique la correspondiente ITC

b) Siempre por instalador debidamente inscrito en el correspondiente Registro, bajo la dirección de un

técnico titulado

c) Por técnico titulado con la ayuda de un instalador debidamente inscrito en el correspondiente

Registro

d) Bajo la dirección de un técnico titulado competente o por una empresa instaladora que haya

presentado la correspondiente declaración responsable

2. - ¿Qué productos petrolíferos se encuadran en la clase C?

a) Hidrocarburos cuyo punto de inflamación es igual o superior a 30 ºC

b) Hidrocarburos cuyo punto de inflamación está comprendido entre 55 y 100 ºC

c) Hidrocarburos cuyo punto de inflamación es superior a 100 ºC

d) Hidrocarburos cuyo punto de inflamación es inferior a 38 ºC

3. - La inscripción como empresa instaladora en los Registros de las correspondientes Comunidades Autónomas tendrán una validez de:

a) Dos años improrrogables

b) Tres años prorrogables

c) Dos años prorrogables

d) Por tiempo indefinido

4. - Parque de almacenamiento:

a) Son los lugares especialmente preparados para cargar y descargar camiones-cisternas y

vagones-cisterna de ferrocarril

b) Es el conjunto de todo tipo de depósitos de almacenamiento de productos petrolíferos ubicados en

un área que incluye los tanques propiamente dichos y sus cubetos de retención, las calles intermedias de circulación y separación, las tuberías de conexión y los sistemas de trasiego anejos.

c) Es el conjunto de los elementos de fabricación formado por uno o varios procesos físico-químicos

que constituyen una operación completa determinada, a excepción de las tuberías de unión a las otras unidades y a las instalaciones exteriores. Cada unidad toma el nombre del proceso que le es más característico o representativo de su función principal, tal como unidad de destilación de crudo, unidad de reformado catalítico, unidad de desparafinado, etc.

d) Son aquellos en los cuales la carga y la descarga de los buques-tanque y barcazas se realiza en muelles debidamente acondicionados denominados petrolíferos, o en pantalanes, fondeaderos y boyas.

(16)

5. - Respecto a los cubetos de retención de hidrocarburos instalados en una refinería, ¿cuál de las siguientes afirmaciones no es correcta?:

a) Las paredes laterales de los cubetos deben ser impermeables

b) Los cubetos deberán estar provistos de drenajes de aguas sin contaminar consistentes en una

tubería de 20 centímetros de diámetro mínimo que atraviese el murete del cubeto en el punto más bajo del mismo

c) Las bombas para trasiego deben estar situadas en el interior de los cubetos de retención

d) Las tuberías que no estén enterradas no deben atravesar más cubeto que el del tanque o los

tanques a los cuales estén conectadas. Deben salir del cubeto lo más directamente posible

6. - Indicar la altura mínima en el vallado de un parque de almacenamiento de combustibles petrolíferos:

a) 2,5 m

b) 2,0 m

c) No se requiere altura mínima, con tal que este vallado rodee todo el conjunto de sus instalaciones

d) 4,0 m

7. – Cada refinería deberá disponer de, al menos, una antorcha como elemento de seguridad. La altura de la antorcha será función de:

a) De la resistencia de los materiales requerida para soportar altas temperaturas, especialmente en los

tramos superiores, y la zona de combustión se diseñará con este objeto específico.

b) La cantidad máxima de gases a quemar y de la altura máxima de llama para la que esté prevista, de

modo que, en estas condiciones extremas, la intensidad calorífica de radiación percibida al pie de la antorcha sea como máximo 5.400 kilocalorías por hora y por metro cuadrado.

c) De que existan dos o más antorchas, la altura de ellas vendrá dada por la combustión normal, no de

emergencia, la intensidad calorífica máxima de radiación percibida al pie de la antorcha será de 500 kilocalorías por hora y metro cuadrado.

d) Dado que se instalarán preferentemente en un punto alto del terreno y se tendrá en cuenta la

dirección de los vientos dominantes y la topografía del terreno la altura vendrá en función de la cota respecto del nivel del mar.

8. - Según la IP-02, el espacio en el que una atmósfera explosiva está o puede estar presumiblemente presente en una cuantía tal como para requerir precauciones especiales en el diseño, construcción, instalación y/o utilización de materiales se denomina…

a) Emplazamiento clasificado

b) Zona 0

c) Emplazamiento peligroso

d) Zona 1

9. - IP-02. Los haces de tuberías pueden ser aéreos, apoyados sobre soportes en el suelo, enterrados o alojados en fosos, señale la respuesta incorrecta:

a) Las tuberías apoyadas en durmientes sobre el terreno, se mantendrán limpias de maleza, de modo

que haya siempre espacio libre entre ellas y el suelo.

b) Los haces de tuberías aéreas se apoyarán sobre pilares o pórticos construidos con materiales

resistentes a los hidrocarburos, unidos por molduras, tornillos o redoblones.

(17)

4

10. - A un depósito de gasóleo instalado en un parque de almacenamiento y que dispone de detector de fugas, se le realizará la prueba de estanqueidad:

a) Cada diez años

b) Cada cinco años

c) No será necesaria la prueba de estanqueidad pero se comprobará el correcto funcionamiento del

sistema de detección anualmente

d) Cada diez años la primera vez y cada cinco años las sucesivas

11. - En un parque de almacenamiento con depósitos fijos de superficie de capacidad global de 250 m3 y donde no hay productos de la subclase B1:

a) No necesitará red de agua contra incendios siempre que se acredite su protección por otros medios

b) Será obligatoria la red de agua contra incendios

c) Ninguna de las respuestas anteriores es correcta

d) Los tanques deberán tener protección fija por espuma

12. - IP-02. En los edificios donde se realice la carga y descarga de vehículos cisterna, la altura mínima entre el suelo o pavimento y su cubierta, techo o marquesina será de:

a) 5 m

b) 4 m

c) 6 m

d) 8 m

13. - En las instalaciones de superficie para usos propios y situadas en el exterior de edificaciones, ¿cuál será la cantidad necesaria mínima de espumógeno para la protección de incendios de derrames en cubetos?

a) La suficiente para proteger la superficie total de los depósitos contenidos en el cubeto

b) La suficiente para proteger la superficie del depósito mayor de los contenidos en el cubeto y la del

cubeto

c) La suficiente para proteger un cuarto de la superficie del depósito mayor y el cubeto

d) La suficiente para proteger un cuarto de la superficie del depósito mayor

14. - En los almacenamientos de combustible para su consumo en la propia instalación donde existan extintores para la protección contra posibles incendios, éstos serán, por lo general, de:

a) Agua

b) Polvo

c) Gas

d) CO2

15. - Respecto a las tuberías en una instalación de suministro por tubería de combustibles para usos propios, ¿cuál de las siguientes afirmaciones es correcta?

a) Las tuberías de cobre se unirán por soldadura blanda y a tope

b) Todas las uniones roscadas serán inaccesibles

c) Las tuberías serán de cobre de 0,5 mm de espesor máximo

(18)

16. - En un almacenamiento de recipientes móviles para su consumo en la propia instalación situado en el interior de edificios dispondrá de

a) Un mínimo de 2 accesos independientes si almacena 100 litros de gasolina

b) Un mínimo de 2 accesos independientes si almacena 500 litros de gasóleo

c) Un único acceso si almacena 2.000 litros de gasóleo

d) Ninguna de las anteriores es correcta

17. - ¿Cuál de las siguientes instalaciones no esta incluida en el campo de aplicación de la IP03?

a) instalaciones para el suministro de combustibles a vehículos

b) instalaciones fijas para grupos electrógenos

c) instalaciones destinadas a suministrar combustible a carretillas elevadoras

d) instalaciones de combustibles para calefacción

18. - IP-03. La fosa cerrada se considerará para dimensiones y diseño como si se tratase de:

a) instalación enterrada

b) instalación de superficie en exterior de edificación

c) semienterrado

d) instalación de superficie en interior de edificación

19. - Las tuberías enterradas de una instalación para el suministro de carburante a vehículos deberán ser sometidas a una prueba de estanqueidad cada:

a) 10 años

b) 5 años

c) Si la instalación requiere proyecto, cada 5 años y si no lo requiere cada 10

d) Anualmente

20. - En un tanque de almacenamiento de 5.000 litros perteneciente a una estación de servicio, se certificará el correcto funcionamiento de la protección activa cada:

a) 5 años

b) 2 años

c) Año

d) Nunca

21. - La recuperación de gases fase 1 evita:

a) que se produzcan gases en el tanque

b) que los gases salgan del tanque por medio de la condensación in situ

c) emisiones a la atmósfera durante la descarga del camión cisterna

d) disponer de tubería de venteo

22. - El interior de las bocas de carga de los tanques se clasifica como:

a) zona 1 b) zona 2 c) zona 0

(19)

6

23. - En las instalaciones para suministro a vehículos, una vez finalizada la reparación de un tanque de acero y antes de ponerlo en servicio:

a) requiere una prueba de inertización certificada por el instalador

b) requiere una prueba de estanqueidad certificada por el fabricante

c) requiere una prueba de estanqueidad certificada por un organismo de control

d) requiere una prueba de inertización certificada por un organismo de control

24. - Los aparatos surtidores instalados en una estación de servicio al aire libre podrán ser:

a) Suspendidos o apoyados

b) Sólo apoyados

c) Sólo suspendidos

d) Ninguna de las anteriores

25. - Según el RD 681/2003 sobre la protección de la salud y la seguridad de los trabajadores expuestos a los riesgos derivados de atmósferas explosivas en el lugar de trabajo, la realización de las verificaciones de las condiciones de seguridad en un lugar de trabajo con riesgo de explosión, las podrá realizar:

a) Un trabajador con experiencia certificada de dos años en el campo de la prevención de explosiones

b) Un trabajador con experiencia certificada de al menos un año en el campo de la prevención de

explosiones

c) El Ingeniero municipal de la localidad en donde se halle la zona

d) El técnico medio de prevención con formación de nivel medio

26. - De acuerdo con la MI-IP05, ¿de qué medios técnicos debe disponer una empresa reparadora de tanques de almacenamiento de productos petrolíferos líquidos?

a) De los medios que estime adecuados para el desarrollo de su actividad en condiciones de

seguridad, sin más requisitos

b) De los medios adecuados para el desarrollo de su actividad en condiciones de seguridad, con

especial mención de los condicionantes del informe UNE 53991

c) Haber presentado ante el Ministerio el procedimiento de reparación o sistemas para realizar la

reparación, de acuerdo con lo establecido en el informe UNE 53991

d) B y C son correctas

27. - La norma UNE 53991:2011 IN es de aplicación:

a) A la reparación de todo tipo de depósitos destinados al almacenamiento de productos petrolíferos líquidos con resinas sintéticas reforzados

b) A la reparación de depósitos metálicos destinados al almacenamiento de productos petrolíferos líquidos con materiales plásticos reforzados

c) A la reparación de depósitos plásticos destinados al almacenamiento de productos petrolíferos líquidos con plásticos reforzados

d) A la reparación de depósitos metálicos destinados al almacenamiento de productos petrolíferos líquidos con cualquier tipo de material

(20)

28. - De acuerdo con la Norma UNE 53991:2011 IN los operarios que accedan al interior de un tanque de almacenamiento deben de disponer de:

a)

Un explosímetro de lectura indirecta con señal luminosa conectado permanentemente

b)

Un oxímetro de lectura directa con señal luminosa que conectaran a intervalos de tiempo

inferiores a 30 minutos

.

c)

Un explosímetro de lectura directa con señal acústica y luminosa conectado

permanentemente

d)

Un gasómetro de lectura directa con señal acústica

29. - Si una tubería de cobre (c = 0,017 mm/m · ºC) tiene una longitud de 200 m, y sufre un incremento de temperatura desde los 15º hasta los 40º ¿Cuánto dilatara?

a) 51 mm

b) 66 mm

c) 85 mm

d) 94 mm

30. - ¿Cuál de los siguientes compuestos se considera como tóxico?

a) El dióxido de carbono

b) El monóxido de carbono

c) Los dos son tóxicos

(21)

INSTALADORES PPL-III

Convocatoria: 01/13 JUNIO-2013

SOLUCIONES

1 D RD 2085/04 Art 8 modificado por RD 560/2010

2 B RD 2085/04 Art 3

3 D RD 2085/04 Art 4 modificado por RD 560/2010

4 B MI-IP01 Art.3.5 5 C MI-IP01 Art. 21.5 6 A MI-IP01 Art. 8 7 B MI-IP01 Art.12.4 8 C MI-IP02 Art. 3.6 9 B MI-IP02 Art. 15.3 10 C MI-IP02 Art. 46.1 11 A MI-IP02 Art. 39.1 12 C MI-IP02 Art. 29.6 13 B MI-IP03 Art. 30.2.2 14 B MI-IP03 Art.30.3 15 D MI-IP03 Art. 19 16 C MI-IP03 Art. 14.3 17 A MI-IP03 Art. 2 18 D MI-IP03 Art 13.3.1 19 B MI-IP04 Art 39.2 20 A MI-IP04 Art.39.2 21 C MI-IP04 CAPÍTULO IX 22 C MI-IP04 Art.16 23 C MI-IP04 Art. 41 24 A MI-IP04 Art. 29.3 25 A RD 681/2003 26 B MI-IP05 APENDICE I 27 B UNE 53991 28 C UNE 53991 29 C MI-IP05 APENDICE II 30 B MI-IP05 APENDICE II

(22)

fecha convocatoria y carné profesional, indicando para éste, IPPL-I) y firme dentro de la casilla "Signatura/Firma" sin salirse del recuadro.

6. Este ejercicio consta de 15 cuestiones que se contestarán correlativamente en la plantilla (Hoja de examen) eligiendo sólo una de las casillas de las cuatro alternativas (A, B, C y D) de las filas 1 a 15, respectivamente. 7. Cada pregunta bien contestada vale 1 punto. Con 7,5 puntos se aprueba este ejercicio.

minutos.

(23)

2

CUESTIONARIO

CARNÉ DE INSTALADOR DE PRODUCTOS PETROLÍFEROS CATEGORÍA PPL-I

1.- Según la MI-IP-03 el almacenamiento de productos petrolíferos en recipientes móviles, puede realizarse en los casos en que la capacidad unitaria de dichos recipientes y clase de productos petrolíferos sea:

a) 3.000 l. y clase C.

b) 3.000 l. y clase B.

c) 1.000 l. y clase C y D.

d) 1.000 l y clase D.

2.- Para tuberías de 25 mm de diámetro, de acero,enterrada en una zanja con conducciones de otros servicios, de una red de distribución de combustible líquido, que discurra horizontalmente por el interior de un edificio, deberá disponer de soportes a una separación máxima de:

a) 1,80 m.

b) 2,50 m.

c) 2,00 m.

d) Todas las opciones son incorrectas.

3.- De acuerdo con la MI-IP-03, el almacenamiento en recipientes móviles en el interior de edificios dispondrá obligatoriamente de un mínimo de 2 accesos independientes señalizados cuando la capacidad sea superior a:

a) 1.000 l. de hidrocarburo de clase B.

b) 5.000 l. de hidrocarburo de clase D.

c) 1.000 l. de hidrocarburo de clase C.

d) 5.000 l. de hidrocarburo de clase C.

4.- Según MI-IP-03, en instalaciones con capacidad de almacenamiento comprendida entre 5 y 50 metros cúbicos, el caudal mínimo de llenado del tanque será el siguiente:

a) 10 m3/h.

b) 20 m3/h.

c) 40 m3/h.

d) 50 m3/h.

5.- Según la MI-IP-03, en las inmediaciones del aparato surtidor o de la isleta de repostamiento, se situará un extintor por cada equipo de suministro. La distancia de los extintores a los puntos de suministro no podrá exceder de:

a) 10 metros para clase B y 20 metros de clases C y D.

b) 15 metros para clase B y 25 metros de clases C y D.

c) 20 metros para clase B y 30 metros de clases C y D.

(24)

6.- Según la MI-IP-03, como se denominan los equipos de instalación temporal, compuestos por un tanque de almacenamiento y adosado un equipo de suministro a máquinas:

a) Unidad de suministro.

b) Unidad autónoma provisional.

c) Recipiente móvil provisional.

d) Unidad móvil.

7.- La MI-IP-04, establece para los emplazamientos peligrosos originados por los venteos, óptimamente ventilados, una zona 1 que ocupa un volumen igual a una esfera de:

a) 1 m. de radio y centro en el extremo inferior de la tubería de ventilación.

b) 2 m. de radio y centro en el punto medio de la altura de la tubería de ventilación..

c) 1 m. de radio y centro en el extremo superior de la tubería de ventilación.

d) 2 m. de radio y centro en el extremo inferior de la tubería de ventilación.

8.- La MI-IP-04, establece que para el cálculo de la sección de los cables, la intensidad admisible de los conductores de electricidad deberá disminuirse en un:

a) 1 %.

b) 5 %.

c) 10 %.

d) 15%.

9.- Según la MI-IP-04, la distancia mínima entre el límite de las zonas clasificadas de superficie, a los limites de la propiedad, será de 2 metros, la cual se puede eliminar con un muro cortafuegos cuya resistencia al fuego será de:

a) RF 60.

b) RF 220.

c) RF 120.

d) RF 100.

10.- Según la MI-IP-04, entre los dispositivos de seguridad para los aparatos surtidores que han de llevar incorporado, indicar, cual de los apartados siguientes no en correcto:

a) Dispositivo de parada de la bomba si en un minuto después de levantado el boquerel no hay

demasiado caudal.

b) Sistema de puesta a cero en el conmutador.

c) Resistencia entre los extremos de la manguera será superior de 1 MΩ.

(25)

4

11.- De acuerdo con la MI-IP-04, el sistema de protección para descarga de camión cisterna, estará formado por cable de puesta a tierra con aislamiento de:

a) Sección mínima 10 mm2, de cable galvanizado, conectado a la red de puesta a tierra de acero

galvanizado.

b) Sección mínima 16 mm2, de acero galvanizado conectado con la red general de cobre.

c) Sección mínima 25 mm2, de cobre conectado a la red general de acero galvanizado.

d) Ninguna de las opciones anteriores es correcta.

12.- La ITC IP05, establece que un instalador IP, categoría I, podrá :

a) Realizar, modificar y mantener instalaciones de hidrocarburos de las clases C y D, con un límite de

almacenamiento de 10.000 litros.

b) Realizar, modificar y mantener instalaciones de hidrocarburos de las clases B, C y D sin límite de

almacenamiento.

c) Realizar actividades de reparación de la instalación en los recintos confinados, en el interior de las

arquetas de los tanques, la desgasificación, limpieza y reparación de tanques y tuberías,

preparación de la instalación para la realización de las pruebas de estanqueidad al tanque y a las tuberías y ejecución de éstas, después de la puesta en marcha de la instalación.

d) Realizar todas las actividades descritas anteriormente.

13.- Según establece la Norma UNE 53990 y UNE 53993, en una instalación de una batería de tanques, se pueden agrupar un máximo de:

a) 15 tanques y no se deben colocar más de 4 tanques en una hilera.

b) 10 tanques y no se deben colocar más de 3 tanques en una hilera.

c) 25 tanques y no se deben colocar más de 5 tanques en una hilera.

d) 30 tanques y no se deben colocar más de 10 tanques en una hilera.

14.- Según la Norma UNE 109500, en caso de instalación de tanques fijos situados en terraza o balcón, la distancia mínima del tanque a puertas, ventanas ajenas, así como a conductos de ventilación, debe ser como mínimo de:

a) 1 m.

2 m.

b) 3 m.

c) 4 m.

15.- Según establece la Norma UNE 53990 y UNE 53993, la capacidad total dentro de una batería de tanques no debe de sobrepasar los:

a) 10.000 litros.

b) 15.000 litros.

c) 20.000 litros.

(26)

INSTALADORES PPL-I

Convocatoria: 02/13 DICIEMBRE-2013

SOLUCIONES

(Referencia: Reglamento de Instalaciones Petrolíferas e Instrucciones Técnicas

Complementarias. Normas UNE)

1 a MI-IP-03, Capitulo III. Artículo 14.1

2 b MI-IP-03, Capitulo IV. Artículo 21.1

3 d MI-IP-03. Capítulo III. Artículo 14.3

4 b MI-IP-03. Capítulo II. Artículo 8.1

5 b MI-IP-03. Capítulo VII. Artículo 30.3

6 b MI-IP-03. Capítulo V. Artículo 28

7 c MI-IP-04. Capítulo VI. Artículo 16.b.4

8 d MI-IP-04. Capítulo VI. Artículo 17

9 c MI-IP-04. Capítulo III. Artículo 11.1

10 c MI-IP-04. Capítulo VIII. Artículo 29.5

11 d MI-IP-04. Capítulo VI. Artículo 23

12 a MI-IP-05. Punto 3

13 c UNE 53990. Punto 5.6

14 b UNE 109500. Punto 6.3.2

(27)

IPPL-II 02/13 04/12/2013

INSTALADORES PPL- II

Convocatoria: 02/13 DICIEMBRE-2013

CONOCIMIENTO DE NORMATIVA TÉCNICA Y LEGAL 30 PREGUNTAS TIPO TEST

SOLUCIONES

1 c MI-IP01 Capítulo I artículo 3

2 d MI-IP01 Capítulo II artículo 11

3 b MI-IP01 Capítulo II artículo 8

4 a MI-IP02 Capítulo V artículo 26

5 b MI-IP02 Capítulo I artículo 2

6 d MI-IP02 Capítulo VIII artículo 39

7 c MI-IP02 Capítulo VIII artículo 39

8 c MI-IP03 Capítulo I artículo 2

9 a MI-IP03 Capítulo II artículo 8

10 c MI-IP03 Capítulo III artículo 13

11 b MI-IP03 Capítulo III artículo 13

12 c MI-IP03 Capítulo V artículo 26

13 a UNE 109502 Apartado 5 14 b UNE 109502 Apartado 6 15 a UNE 109502 Apartado 8.4 16 c UNE 109502 Apartado 10 17 d UNE 109502 Apartado 11 18 b UNE 109501 Apartado 8.3.2

19 c MI-IP04 Capítulo II artículo 7.2

20 c MI-IP04 Capítulo II artículo 7.2

21 b MI-IP04 Capítulo II artículo 7.3

22 a MI-IP04 Capítulo II artículo 9

23 c MI-IP04 Capítulo III

24 b MI-IP04 Capítulo III artículo 11

25 a MI-IP04 Capítulo VI artículo 16

26 b MI-IP04 Capítulo VI artículo 23

27 c MI-IP04 Capítulo VII artículo 25.2

28 c MI-IP04 Capítulo VIII artículo 29

29 a MI-IP04 Capítulo VII artículo 27

(28)

1. Material que se permite utilizar para la realización del ejercicio: lápiz del nº 2, sacapuntas, goma de borrar, bolígrafo color azul y calculadora no programable que no disponga de memoria alfanumérica. No se permite la consulta de documentación. Los teléfonos móviles deben permanecer apagados durante todo el tiempo que dure el ejercicio y hasta que salgan del aula. Sobre la mesa deberá permanecer durante todo el ejercicio el DNI o documento identificativo equivalente de cada examinando para su posible consulta por el personal que atiende las pruebas. 2. Utilice bolígrafo color azul para cumplimentar los campos de la tabla DATOS PERSONALES (apellidos, nombre,

fecha convocatoria y carné profesional, indicando para éste, IPPL-II) y firme dentro de la casilla "Signatura/Firma" sin salirse del recuadro.

minutos.

(29)

IPPL-II 02/13 04/12/2013 Pág. 2

CUESTIONARIO

CARNÉ DE INSTALADOR DE PRODUCTOS PETROLÍFEROS CATEGORÍA PPL-II

1. - Los depósitos a presión son recipientes diseñados para soportar una presión interna manométrica superior a:

a) 15 kPa

b) 55 kPa

c) 98 kPa

d) 38 kPa

2. - Un sistema que se utiliza para alivio de sobrepresión es:

a) válvula de explosión

b) válvula de timbre

c) válvula de ruptura

d) válvula de seguridad

3. - Toda refinería o planta de transformación de hidrocarburos debe disponer de un cerramiento rodeando el conjunto de sus instalaciones de altura mínima:

a) 2,25 m

b) 2,50 m

c) 2,75 m

d) 2,80 m

4. - De acuerdo con la IP02, la instalación se someterá a una prueba neumática a una presión manométrica de:

a) 30 kPa durante 15 minutos

b) 50 kPa durante 15 minutos

c) 30 kPa durante 30 minutos

d) 50 kPa durante 30 minutos

5. - ¿Qué instrucción técnica complementaria del Reglamento de instalaciones petrolíferas se aplica a las instalaciones de almacenamiento y suministro de combustibles a barcos?

a) IP01

b) IP02

c) IP03

d) IP04

6. - Los soportes metálicos de depósitos elevados de combustible, tendrán una estabilidad al fuego como mínimo de:

a) EF- 60

b) EF- 90

c) EF-120

(30)

7. - En las proximidades de los puestos de carga/descarga en cargaderos (IP02), se situará al menos un extintor sobre ruedas de:

a) 50 Kg polvo seco

b) 75 Kg polvo seco

c) 100 Kg polvo seco

d) 125 Kg polvo seco

8. - ¿Cuál de las siguientes instalaciones no esta incluida en el campo de aplicación de la IP03?

a) Instalaciones fijas para grupos electrógenos

b) Instalaciones de combustibles para calefacción

c) Instalaciones para el suministro de combustibles a vehículos

d) Instalaciones destinadas a suministrar combustible a carretillas elevadoras

9. - Según la IP03, la boca de carga se situará a una distancia de la zona de carga no superior a:

a) 10 m

b) 15 m

c) 20 m

d) 25 m

10. - Los almacenamientos de las clases C y D, que deberán estar situados en recinto exclusivo en el interior de edificaciones, tendrán una capacidad superior a:

a) 2.000 litros

b) 3.000 litros

c) 5.000 litros

d) 10.000 litros

11. - La fosa cerrada se considerará para dimensiones y diseño como si se tratase de:

a) instalación de superficie en exterior de edificación

b) instalación de superficie en interior de edificación

c) instalación enterrada

d) semienterrado

12. - Para las clases C y D se exigirá a los equipos de suministro, que el motor y la instalación eléctrica sean:

a) IP33

b) IP44

c) IP55

d) antideflagrantes

13. - Para tanques de acero enterrados de pared simple, la separación entre las paredes del cubeto, en todo su perímetro, y los tanques debe ser, como mínimo:

a) 30 cm para tanques con capacidad igual o inferior a 20.000 litros
