Construcción de cierre de malla de red de acueducto en seis pulgadas en pvc de 21 en el distrito siete de Ibagué sector Salado

Texto completo

(1)CONSTRUCCIÓN DE CIERRE DE MALLA DE RED DE ACUEDUCTO EN SEIS PULGADAS EN PVC DE 21 EN EL DISTRITO SIETE DE IBAGUÉ SECTOR SALADO. PAULA ANDREA GARCÍA VERGARA GILBERTO LOZANO PÉREZ. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA CIVIL IBAGUÉ TOLIMA 2018.

(2) APOYO TÉCNICO A LA EMPRESA DE ACUEDUCTO Y ALCANTARILLADO (IBAL) EN LA CONSTRUCCIÓN DEL CIERRE DE MALLA DE LA RED DE ACUEDUCTO EN 6” EN PVC RDE 21 EN EL DISTRITO 7 DE IBAGUÉ (SECTOR SALADO). PAULA ANDREA GARCÍA VERGARA GILBERTO LOZANO PÉREZ. Trabajo De Grado En Modalidad Practica Social, Empresarial O Solidaria Presentado Para Optar El Título De Ingeniero Civil.. Director Específico Ingeniera Civil MsC Yelena Hernández Atencia Director Metodológico M. Sc. En Matemáticas. Iván Camilo Lombana. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍAS FACULTAD DE INGENIERÍA CIVIL IBAGUÉ TOLIMA 2018. Esta obra está bajo una Licencia Creative Commons Atribución-CompartirIgual 4.0 Internacional..

(3) NOTA DE ACEPTACIÓN. _____________________________________ Director _____________________________________ Director. _____________________________________ Jurado. _____________________________________ Jurado. Ibagué, julio de 2018. Esta obra está bajo una Licencia Creative Commons Atribución-CompartirIgual 4.0 Internacional..

(4) DEDICATORIA. “Ante todo gracias a Dios, por permitirme culminar Mi primer logro como profesional, a mi madre, Quien es el motor y guía de mi vida, mi abuela, por enseñarme a amar la educación, mi abuelo, por cuidarme durante 21 años, mis tías, por tomar el papel de madre cuidándome como su propia hija, Finalmente, a mis compañeros y profesores por Compartir experiencias, conocimientos, Formándonos íntegramente como ingenieros civiles”. Paula Andrea García V.. Esta obra está bajo una Licencia Creative Commons Atribución-CompartirIgual 4.0 Internacional..

(5) DEDICATORIA. “A Dios. Por haberme permitido llegar hasta este punto y haberme dado salud para lograr mis objetivos, además de su infinita bondad y amor. A mi madre Ruby. Por haberme apoyado en todo momento, por sus consejos, sus valores, por la motivación constante que me ha permitido ser una persona de bien, pero más que nada, por su amor. A mi padre Gilberto. Por los ejemplos de perseverancia y constancia que lo caracterizan y que me ha infundado siempre, por el valor mostrado para salir adelante y por su amor.”. Gilberto Lozano Perez. Esta obra está bajo una Licencia Creative Commons Atribución-CompartirIgual 4.0 Internacional..

(6) CONTENIDO Pág. INTRODUCCIÓN ..................................................................................................... 1 1. DESCRIPCION Y NATURALEZA DE LA ORGANIZACIÓN ............................... 2 1.1 MISIÓN ........................................................................................................................ 3 1.2 VISIÓN ........................................................................................................................ 3 1.3 GRUPO TÉCNICO DE ACUEDUCTO. ........................................................................ 3 1.4 ESTRUCTURA ORGANIZACIONAL ........................................................................... 4. 2. REQUERIMIENTO DE LA ORGANIZACIÓN ...................................................... 5 2.1 REQUERIMIENTOS PARA EL INGRESO AL IBAL .................................................... 5. 3. PLAN DE ACCION .............................................................................................. 6 3.1 DESCRIPCIÓN BREVE DEL PROYECTO. ................................................................. 6 3.2 ESTUDIOS BASICOS. ................................................................................................ 7 3.3 INFORME DE OBRAS CIVILES. ................................................................................. 7 3.3.1 Actividades en campo: ........................................................................................... 8 3.3.1.1 Semana 1 .............................................................................................................. 8 3.3.1.2 Semana 2 ............................................................................................................ 13 3.3.1.3 Semana 3 ............................................................................................................ 21 3.3.1.4 Semana 4 ............................................................................................................ 34 3.4 ACTIVIDADES REALIZADAS EN OFICINA: ............................................................ 41 3.5 LABORES EN EL CAÑÓN DEL COMBEIMA. .......................................................... 46. 4. LOGROS Y LECCIONES APRENDIDAS .......................................................... 47 5. LIMITACIONES, CONCLUSIONES Y RECOMENDACIONES ......................... 48 5.1 LIMITACIONES ......................................................................................................... 48 5.3 RECOMENDACIONES .............................................................................................. 48. 6. ACTA DE CONFORMIDAD DE LA ORGANIZACIÓN ...................................... 50 7.BIBLIOGRAFÍA .................................................................................................. 52 8. ANEXOS ............................................................................................................ 53 8.1 COPIA DEL CONTRATO ................................................................................ 53 8.2 CANTIDADES DE OBRA Y PRESUPUESTO EJECUTADO .......................... 55. Esta obra está bajo una Licencia Creative Commons Atribución-CompartirIgual 4.0 Internacional..

(7) 8.3 PROGRAMACION DE OBRA ......................................................................... 59. Esta obra está bajo una Licencia Creative Commons Atribución-CompartirIgual 4.0 Internacional..

(8) INTRODUCCIÓN. En el occidente de la capital musical de Colombia, en el sector del Distrito 7 y fundado en 1540, se encuentra el barrio “El salado” siendo considerado como un barrio privilegiado de la ciudad por su ubicación, la calidad de su comunidad y de gran potencial turístico, contando con una buena cantidad de barrios, urbanizaciones y nuevas zonas que se construyen, generando un alto crecimiento poblacional y demanda en cuanto a los servicios públicos. La empresa Ibaguereña de Acueducto y Alcantarillado IBAL S.A. E.S.P.; ha estado desarrollando por varias décadas planes para mejorar el abastecimiento de agua potable a la zona y cambiar la dinámica original en la que el sector dependía en el suministro secuencial del sistema de otros tanques. Por esta razón, se hace necesario por parte del IBAL, en la dependencia denominada “gestión acueducto” contar con el apoyo de los estudiantes de la Universidad Cooperativa de Colombia, para que desarrollen sus prácticas empresariales allí, y sea posible crecer bilateralmente. Desarrollando actividades de supervisión y acompañamiento en la parte constructiva e implementación de una nueva red de distribución de 6” en PVC RDE 21 paralela a la existente. Adicionalmente el trabajo en oficina que, principalmente consistió en el manejo de contratos que se encuentran en estado de vigencia expirada, elaboración de documentos tales como: requerimientos, tramites de cuenta y actas de liquidación.. 1.

(9) 1. DESCRIPCION Y NATURALEZA DE LA ORGANIZACIÓN En 1914 y 1918 se firma la aprobación para la elaboración y diseño de planos del acueducto con las firmas DUSSAN y COCK CIA; en el año 1936 la ciudad contrato con la compañía LOBO GUERRERO, la construcción de la primera etapa de la planta de filtración con sus respectivos tanques y edificio completo de tuberías y accesorios, esto debido al crecimiento que presento la ciudad. El suministro de agua es captado del Río Combeima que suministra 1500 L/S y la quebrada Cay con 200 L/S para ello se construye las respectivas Bocatomas con el fin de dar inicio al manejo del agua para ser conducida a la planta de la POLA ubicada en el Barrio del mismo nombre en la carrera 3 No. 1-04, donde se captan las aguas que envían estos afluentes que en total son 1700L/S allí se realiza el proceso de filtración decantación coagulación sedimentación y este a su vez es sometido a unos procesos químicos requeridos para ser apta para el consumo humano (sulfato, cloro, polímeros). Luego de pasar por cada uno de los análisis físicos químicos y microbiológicos es aprobado por parte del área de Control Calidad para ser enviada por medio de las líneas de conducción de 20” de acueducto a cada uno de los tanques de reserva (11). Igualmente se cuenta con la Planta de CHEMBE que suministra 200 L/S los cuales son tratados en la planta ubicada en el vereda del mismo nombre donde es sometida a los procesos químicos requeridos para ser de consumo humano, el producto de esta planta es almacenado en el tanque de reserva de nombre la ALSACIA permitiendo con ello abastecer gran parte de la población del sector del barrio especial el SALADO en total son (11) los tanques de reserva ubicados a lo largo y ancho de la ciudad para luego por medio de las redes domiciliarias ser distribuidos a los hogares, empresas e industrias de la ciudad. A su vez se cuenta con el sistema de PQR, Facturación, y PAS puntos de atención y servicio (10) en total que permiten a los usuarios facilitar sus requerimientos en la prestación de los servicios. El manejo de las aguas residuales se lleva a cabo en las Plantas de tratamiento EL TEJAR, COMFENALCO Y AMERICAS (3) ubicadas en sectores estratégicos de la ciudad a través de un sistema aeróbico que permite controlar, reducir y mitigar el impacto sobre las aguas y el medio ambiente; dando así cumplimiento a la legislación Ambiental. La Planta de Tratamiento de Aguas Residuales PTARD El Tejar, inicio su construcción en abril de 1997, es un componente esencial para la descontaminación. 2.

(10) de las fuentes hídricas de la ciudad de Ibagué, en este caso el Río Combeima, la ejecución está enmarcada dentro del plan de saneamiento básico adelantado por la Empresa Ibaguereña de Acueducto y alcantarillado S.A. E.S.P OFICIAL, la PTARD El Tejar recibe las aguas residuales domésticas del sector sur-occidental de la ciudad transportadas del centro de la Ciudad y de los barrios del sur por el Interceptor Combeima, las contamina y las devuelve al río Combeima en condiciones que le permiten al río asimilar la carga contaminante. La Planta de tratamiento de Aguas Residuales Domésticas América, se encuentra ubicada en la ciudadela Las Américas, zona urbana de Ibagué, el área involucrada forma parte del espacio geográfico correspondiente al sistema hídrico de la quebrada la DOIMA, afluente del Rio OPIA, su cobertura: Las América, Rincón de las América y los Tunjos. Habitantes: 15.000 Hab. Caudal: 30 l/seg. La planta de tratamiento de Aguas Residuales Domesticas Comfenalco, se encuentra ubicada en la ciudadela Comfenalco, zona urbana de Ibagué, el área involucrada forma parte del espacio geográfico correspondiente al sistema hídrico del Río Opia. Cobertura: Ciudadela Comfenalco Habitantes: 10.000 Hab. Caudal: 28 l/seg. (“Reseña histórica de la Empresa de acueducto y alcantarillado IBAL” 2017) 1.1 MISIÓN Somos una empresa pública, que presta los servicios de acueducto y alcantarillado, con calidad, continuidad y cobertura, contribuyendo a la protección y conservación del medio ambiente, la salud y seguridad de los trabajadores, garantizando la satisfacción del cliente. (“Misión – Empresa de Acueducto y Alcantarillado de Ibagué,” 2017) 1.2 VISIÓN Ser reconocidos como una empresa de servicios públicos competitiva en el mercado nacional, con proyección a otros servicios; siendo responsables con el capital humano al servicio de la organización, el medio ambiente, nuestros clientes y demás partes interesadas. (“Visión – Empresa de Acueducto y Alcantarillado de Ibagué,” 2017) 1.3 GRUPO TÉCNICO DE ACUEDUCTO. Esta dependencia está a cargo por el Ingeniero Líder gestión acueducto, teniendo como objetivo la producción de agua potable con los estándares de calidad nacionales, con continuidad, medición de los consumos y una cobertura del 100%. 3.

(11) del perímetro hidráulico en la ciudad de Ibagué resguardando la seguridad de operación del personal y minimizando el impacto en el medio ambiente. 1.4 ESTRUCTURA ORGANIZACIONAL Ilustración 1. Estructura Organizacional IBAL.. ASAMBLEA DE ACCIONISTAS. JUNTA DIRECTIVA. GERENCIA. SECRETARIA GENERAL. DIRECCION DE PLANEACION. PROYECTOS ESPECIALES. GESTION DE MATRICULA S. DIRECCION OPERATIVA. GESTION DE ACUEDUCT O. GESTION DE ALCANTARIL LADO. GESTION DE CONTROL PERDIDAS. DIRECCION COMERCIAL. CALIDAD DEL AGUA. FACTURACI ON Y RECAUDO. GESTION CARTERA. DIRECCION ADMINISTR ATIVA Y FINANCIERA. GESTION HUMANA. GESTION FINANCIERA. Fuente: Empresa Ibaguereña de acueducto y alcantarillado IBAL S.A E.S. P OFICIAL. 4.

(12) 2. REQUERIMIENTO DE LA ORGANIZACIÓN El IBAL, en la construcción del cierre de malla de la red de acueducto en 6” en PVC RDE 21 en el distrito 7 de Ibagué (sector salado), solicita a la universidad Cooperativa de Colombia el apoyo a través de prácticos profesionales que apoyen en las labores de campo y oficina en las siguientes actividades: -. Establecer las tareas de visita, inspección, y supervisión.. -. Reportes de novedades e informes técnicos mensuales de la obra en ejecución.. -. Registrar el material que accede a la obra, teniendo en cuenta cantidades e imprevistos. Especificar las evidencias (fotos) de las actas de vecindad en cada reporte, definiendo si hubo algún daño en cualquier vivienda debido a la obra. Apoyar la dependencia de talento humano con el levantamiento de actas de vecindad en el sector anteriormente mencionado.. -. -. Revisión y estudio de los contratos con vigencias expiradas. Realización de oficios entregados a los diferentes contratistas para la respectiva liquidación de los contratos. Ejecución de tramites de cuenta, recopilación de documentos para su radicación y proceder al pago por parte del IBAL. Revisión del Informe técnico a una licitación pública: Revisión de los oferentes y del cumplimiento de los requisitos requeridos por el pliego de condiciones.. 2.1 REQUERIMIENTOS PARA EL INGRESO AL IBAL -. Carta de Presentación de la Universidad Cooperativa de Colombia.. -. Certificado de Riesgos Laborales.. -. Resolución (Asignación Pasante en la Administración). Cumplir con el uniforme de acuerdo con el protocolo de vestuario institucional, haciendo uso durante la practica solo del vestuario que se utiliza el miércoles. Presentar el carné de la empresa para la entrada a la empresa (IBAL). -. 5.

(13) 3. PLAN DE ACCION Las actividades que se determinaron junto con el ingeniero Líder del grupo técnico de acueducto fueron las siguientes: -. Reportes de novedades e informes técnicos mensuales de la obra en ejecución.. -. Establecimiento de los días de visita, teniendo en cuenta el registro fotográfico de la obra y los correspondientes materiales.. -. Informar semanalmente al líder de gestión acueducto respecto al proceso de los contratos con vigencias expiradas, tramites de cuenta, liquidaciones y requerimientos.. Realizando estas actividades de forma rutinaria, asistiendo 8 horas de lunes a viernes, justificando los días que no se podía asistir debido a cuestiones académicas y/o laborales. Gracias a la metodología empleada por el ingeniero, se conocieron dos partes de la ingeniería que son de gran importancia en el área laboral, aprender a supervisar y contribuir en campo realizando el apoyo técnico en obra, como también analizar los diferentes contratos de vigencia expirada realizados en la oficina de acueducto y alcantarillado.. 3.1 DESCRIPCIÓN BREVE DEL PROYECTO. El proyecto del cierre de malla de la red de acueducto en 6” en PVC RDE 21 en el distrito 7 de Ibagué sector salado, consiste en mejorar y asegurar el servicio de los nuevos usuarios que ocuparan los proyectos de vivienda que se construyen. Incluye el proyecto la instalación de una tubería de 6 pulgadas que cierra una malla para hacerla más eficiente, óptima para prestar un mejor servicio para ello se realizaron 8 empalmes, 2 de tubería de 8 a 6 pulgadas que se hizo de la tubería nueva con la antigua y 3 empalmes de tubería nueva de 6 pulgadas a redes de 3 pulgadas que alimentan las calles del sector.. 6.

(14) Con el objetivo de materializar este trabajo se realizó el cierre del distrito hidráulico número 7, haciendo un previo aviso a la comunidad. Todo lo anterior para brindar una mejor prestación del bien y continuidad en el servicio, así como la debida pavimentación de las vías que se intervinieron. 3.2 ESTUDIOS BASICOS. Para la realización del diseño y ejecución del proyecto, fue necesario la información requerida para la solución al problema en el área de análisis, verificando los estudios de redes de distribución por parte del IBAL en el barrio Salado, se obtiene la información acerca del sistema actual de acueducto, el tanque de almacenamiento, número de servidores, respectiva clasificación y demás parámetros importantes para un diseño óptimo. El Distrito 7 dispone para el suministro del tanque Alsacia, que cuenta con un volumen de 1000 m3, conectado a el tanque de Ambalá, suministrando agua al Distrito 7 con 3 tuberías: la primera, de 8” en AC, la segunda, de 14” en PVC, y la tercera, de 3” en PVC. Es por esto por lo que las proyecciones del sistema de acueducto referente al aumento de cobertura, expansión en redes y demás como el aumento de la población, dotación proyectada, demandas, disponibilidad de servicios, son factores que se deben tener en cuenta antes de proceder a la ejecución del proyecto, verificando que esta solución brinde el abastecimiento suficiente para la comunidad.. 3.3 INFORME DE OBRAS CIVILES. Para una mejor comprensión del presente informe, se determinó manejar calles y carreras, teniendo como inicio la calle 145 con Cra 12, en donde se realizó el primer empalme y donde empieza la tubería de 6 pulgadas hasta la calle 151 con Cra 14ª donde se realiza el último empalme en donde finaliza la tubería de 6 pulgadas. Las actividades según el plan de acción y basados en la metodóloga se desarrollaron de la siguiente manera:. 7.

(15) 3.3.1 Actividades en campo: 3.3.1.1 Semana 1 Lunes 2 de abril de 2018 En la calle 147 y 148 con Cra 12, Se realiza visita técnica donde se evidencia una excavación manual perpendicular a la existente de 6 pulgadas, corroborando con una cinta métrica la profundidad de 1.20 metros por 0.70 metros de ancho, la cual será destinada a la conexión para la acometida del proyecto denominado Kundae como se observa en la Imagen 2. Ilustración 2. Excavación acometida KUNDAE.. Fuente: Gilberto Lozano y Paula García. Terminada dicha tarea, se avanzaron 5 metros lineales, es decir, se realizaron las mismas labores de medición en la excavación destinada para el hidrante del conjunto Kundae como se observa en la Imagen 3. Ilustración 3. Excavación Hidrante KUNDAE.. Fuente: Gilberto Lozano y Paula García. 8.

(16) Se observó que realizaran la respectiva instalación de la tubería correcta para el hidrante y acometida. Hidrante: Tubería Biaxial (Pavco Biomaterial Dúctil) de 3 pulgadas de diámetro. Acometida: Tubería Biaxial (Pavco Biomaterial Dúctil) de 4 pulgadas de diámetro. Verificando que debajo de esta tubería se aplicara una cama con recebo de unos 0.10 metros aproximadamente, para evitar que la tubería sufra daños al momento de estar conduciendo agua.. Martes 3 de abril de 2018 En este día se inició con las respectivas mediciones y supervisión de la excavación entre la calle 149 y 150 con Cra 12 como se observa en la Imagen 4 y 5, una de conexión para la acometida para el proyecto la Ceiba y su respectivo hidrante.. Ilustración 4. Excavación acometida "LA CEIBA". Ilustración 5. Excavación terminada para empalme con tubería existente de 3”. Fuente: Gilberto Lozano y Paula García. Se inspeccionó la instalación de la tubería de 6 pulgadas enfrentada con la de 4 y 3 pulgadas, listas para ser empalmadas para cuando llegasen los accesorios.. 9.

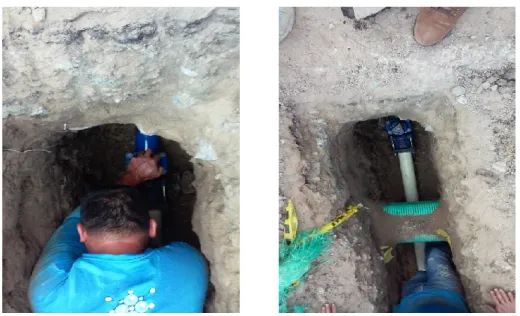

(17) Miércoles 4 de abril de 2018 Para este día, como lo indica la Imagen 6, se verifico la correcta instalación de los accesorios del hidrante y de la acometida para la Ceiba. Ilustración 6. Instalación accesorios Hidrante.. Fuente: Gilberto Lozano y Paula García. -Para la instalación de las válvulas se debe tener en cuenta que la misma se encuentre cerrada, al ser extremo liso obliga a que el tubo vaya en campana y para la unión de las dos, se usa manteca o aceite, para que entre con más facilidad. Además, hay que revisar el buen estado del caucho de la válvula para evitar filtraciones del agua. -Para el proceso del “atraque”, se realiza el control de la aplicación necesaria del concreto, para que la válvula al momento de transitar agua por allí, no se vaya a desacomodar o a mover debido a la presión. Ilustración 7. Proceso de atraque y relleno Hidrante LA CEIBA.. Fuente: Gilberto Lozano y Paula García. 10.

(18) Al momento de tapar las excavaciones con base y subbase se debe examinar que cada una cuente con un espesor de 0.20 metros, realizando una compactación a cada 0.10 metros con un saltarín. Ilustración 8. Relleno y compactación teniendo en cuenta la tapa válvula.. Fuente: Gilberto Lozano y Paula García. Jueves 5 de abril de 2018 La actividad con la que se inicia el día es verificando la instalación de las válvulas para el hidrante y la acometida para Kundae como se observa en la Imagen 9. Ilustración 9. Implementación de accesorios para la conexión hidrante-acometida punto KUNDAE.. Fuente: Gilberto Lozano y Paula García. 11.

(19) -Después de ubicar las válvulas en sus sitios se prepara concreto para realizar el atraque de estas. Además de esto, se realizó la inspecciono del tubo en donde entrara la llave para cerrar o abrir la válvula. -Importante tener en cuenta que la válvula debe estar cerrada al momento de la instalación. Y también se debe cubrir la válvula con una lona para que el concreto no evite que la válvula abra o cierre tal y como se observa en la imagen 10. Ilustración 10. Aplicación del concreto para refuerzo de válvula punto KUNDAE.. Fuente: Gilberto Lozano y Paula García. -Para terminar, en la imagen 10 se observa la realización de compactación, para esto se procedió a la medición antes de la aplicación de base y subbase, cumpliendo con un espesor de 0.40 metros y realizando compactación cada 0.10 metros con un saltarín. Ilustración 11. Relleno y compactación del punto KUNDAE.. Fuente: Gilberto Lozano y Paula García. 12.

(20) Viernes 6 de abril de 2018 Terminada la supervisión de la colocación de tubería y válvula, se procedió a realizar el acompañamiento en excavación para el empalme que se encuentra en la calle 147, realizando el corte de pavimento y excavación del sitio como se observa en la Imagen 12. Ilustración 12. Corte de pavimento empalme calle 147.. Fuente: Gilberto Lozano y Paula García. 3.3.1.2 Semana 2 Lunes 9 de abril de 2018 Para este día se confirmó que el material para la capa de subbase y base llegase en buen estado, cantidad exacta y así aplicar en todo el trayecto de la obra, realizaron la remoción del recebo empezando en la calle 145 por toda la Cra 12 como se aprecia en la imagen 13. Ilustración 13. Mezcla de material y excavación manual Cra 12.. Ilustración 14. Remoción de recebo.. Fuente: Gilberto Lozano y Paula García. 13.

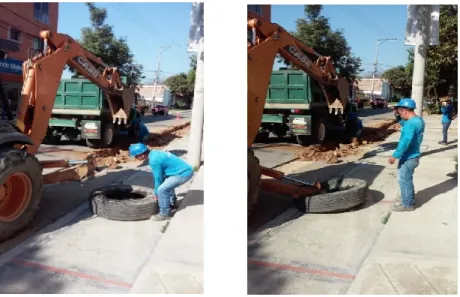

(21) Utilizando las medidas de cerramiento necesarias para dar paso vehicular, pues en esta parte del sector es “casi imposible” hacer el cierre total de la vía, como se puede observar en la Imagen 15, los vehículos de carga pesada deben pasar por la Cra. 8i porque toda la calle 145 se encuentra en adoquín. Ilustración 15. Comienzo de excavación manual para aplicación de base.. Fuente: Gilberto Lozano y Paula García. Cada capa de subbase y base tenía una profundidad de 0,20m, compactando después cada 0,10m. Es importante tener en cuenta y corroborar que se debe realizar una excelente compactación y dejar la medida necesaria para la aplicación del asfalto, evitando desperdicios como se observa en la imagen 16. Ilustración 16. Compactación terminada de material calle 145 y 146.. Fuente: Gilberto Lozano y Paula García. 14.

(22) Martes 10 de abril de 2018 La actividad de remoción del recebo continua, así que optan por alquilar una retroexcavadora realizando el mismo trabajo de forma rápida y eficiente como se puede apreciar en la Imagen 17. Ilustración 17. Utilización de retroexcavadora Cra 12.. Fuente: Gilberto Lozano y Paula García. -Debido a que la retroexcavadora cuenta con una “pinza” o “uña” para mayor agarre y estabilidad, para evitar el daño del andén, se procede a revisar que se instale una llanta al momento de que esta ya esté a punto de agarrar el andén tal como se observa en la Imagen 18. Ilustración 18. Implementación de neumático para evitar daño en el andén.. Fuente: Gilberto Lozano y Paula García. 15.

(23) Después se pasó a la aplicación de base y su debida compactación, desde la calle 146 hasta la 147 por la Cra. 12. Verificando que el trabajo se realice de forma correcta. Ilustración 19. Aplicación de base y compactación Cra 12. Fuente: Gilberto Lozano y Paula García. Aplicando la base en la cantidad necesaria, se dispone a compactar. Ratificando este trabajo, pues debe hacerse de forma pulida, dejando la superficie plana, sin ningún altibajo hasta llegar a una altura suficiente como se puede observar en la imagen 20 y 21. Ilustración 20. Aplicación del material Cra 8i, calle 146 y 147. Ilustración 21. Compactación material.. Fuente: Gilberto Lozano y Paula García. 16.

(24) Se continúa realizando la compactación de la base, en la imagen 22 se puede verificar que el recebo se deja a los costados, confirmando que, al momento de terminar el trabajo en su totalidad, se agregue el recebo de nuevo debido a que es importante dar paso vehicular. Ilustración 22. Terminación de La base, agregando el recebo para la futura compactación.. Fuente: Gilberto Lozano y Paula García. Miércoles 11 de abril de 2018 En este día se realizó acompañamiento en el avance de forma eficiente en la aplicación, compactación y agregado de recebo para toda la paralela de 6” en PVC ubicada en la Cra. 12, entre calle 146 y 147. Además, se constató de la excavación de la acometida frente al conjunto en construcción KUNDAE, encontrando la tubería existente que va paralela a la tubería instalada de 6”. Dejando la parte de la acometida libre para la instalación de la válvula como se observa en la imagen 23. Ilustración 23. Excavación de la acometida punto KUNDAE.. Fuente: Gilberto Lozano y Paula García. 17.

(25) Jueves 12 de abril de 2018 Se empezó con la continuación del trabajo anterior como se puede apreciar en la Imagen 24, estando al tanto de que la compactación se realizara cada vez que el material cumpliera con la altura determinada, agregando también que es base y subbase lo que se manejó, y con la complicación de que era importante aprobar la circulación vehicular por esta carrera, evitando congestiones que pueden resultar molestas para la comunidad y conductores. Ilustración 24. Compactación e instalación de válvula punto KUNDAE.. Fuente: Gilberto Lozano y Paula García. Se desempeñó también la medición para la instalación de la válvula en el punto de KUNDAE. Como se puede observar en la imagen 25. Ilustración 25. Instalación válvula punto KUNDAE .. Fuente: Gilberto Lozano y Paula García. 18.

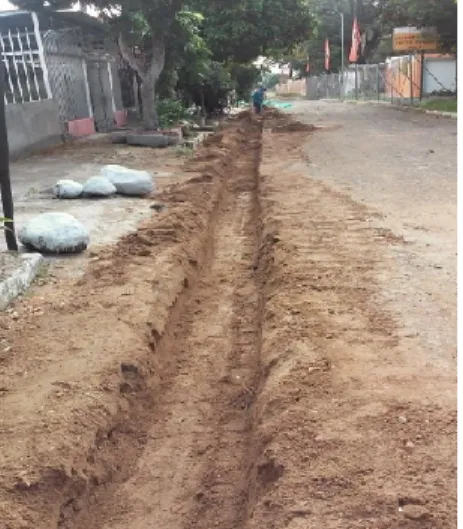

(26) Viernes 13 de abril de 2018 Ubicados los prácticos empresariales entre la calle 147 y 148, se puede verificar en la imagen 26 que ya se encuentra lista la base, compactada debidamente para su próxima finalización que es el asfalto. Ilustración 26. Base y subbase ya compactada. Cra 12.. Fuente: Gilberto Lozano y Paula García. En el inicio de la calle 148 hasta la 149 se puede observar en la imagen 27 que solo se está realizado el levantamiento del recebo, a partir de esto se hace acompañamiento para aplicar el material granular de la base, y se procede a compactar. Ilustración 27. Aplicación de material desde la calle 148 en adelante.. Fuente: Gilberto Lozano y Paula García. Se verifica el correcto levantamiento de tierra llegando a la calle 149 con Cra 12, para la aplicación del agregado.. 19.

(27) Ilustración 28. Excavación llegando a la calle 149, Cra 12.. Fuente: Gilberto Lozano y Paula García. Sábado 14 de abril de 2018 Teniendo lista la excavación, se realiza el seguimiento de la instalación de tubería en el lado izquierdo, como se puede observar en la imagen 29, entre las calles 147 y 148, punto de referencia Kundae, esta es la conexión entre la tubería instalada de 6” perpendicular a la de 3” siendo esta la que se instala y que va directamente a la caja del medidor. Ilustración 29. Instalación tubería de 3" punto KUNDAE.. Fuente: Gilberto Lozano y Paula García. 20.

(28) 3.3.1.3 Semana 3 Lunes 16 de abril de 2018 Se realiza el debido manejo de aplicación y compactación llegando a la calle 149, utilizando los implementos y materiales necesarios, teniendo en cuenta que esta área es arenosa, no necesita de recebo, al final solo se debe agregar el mismo material y queda en perfecto estado para la aplicación del asfalto. En este día se cumple con la misma labor, a partir de la calle 149 hasta la 150 con Cra. 12 como se observa en la imagen 30. Verificando como siempre el trabajo realizado, la excelente compactación y el material agregado en buenas condiciones son la clave para una buena rehabilitación del pavimento asfaltico. Ilustración 30. Compactación de material punto TERRAVERDE.. Fuente: Gilberto Lozano y Paula García. Martes 17 de abril de 2018 Desde la calle 150 hasta la 151, es posible observar en la imagen 31 el antes y el después de la excavación, debido a las fuertes lluvias que se han presentado se verifica la limpieza total, removiendo el agua para continuar con el relleno de base y luego compactar.. 21.

(29) Ilustración 31. Limpieza para aplicación de material calle 150 y 151. Fuente: Gilberto Lozano y Paula García. Además, también se ejecutó la limpieza como se aprecia en la imagen 32 para que se puedan hacer los empalmes sin ningún problema, el empalme de la imagen se encuentra ubicado en la calle 149. Realizando la conexión de la tubería existente de 3” en asbesto y la tubería nueva implementada de 6”. Ilustración 32. Limpieza lista para empalme calle 149.. Fuente: Gilberto Lozano y Paula García. 22.

(30) Miércoles 18 de abril de 2018 Para tal día, se realiza el acompañamiento por parte de los prácticos empresariales, esto con el fin de llevar a cabo el mejoramiento de los lugares donde se realizarán los empalmes. Mejoramientos, tales como lo es sacar el agua, puesto había llovido toda la noche, ampliar un poco la zanja porque no era fácil ajustar los accesorios con la llave y una limpieza a la zona para un mejor desempeño. Todo esto como se evidencia en la Figura 33. Ilustración 33. Limpieza de la excavación y ajuste de accesorios.. Fuente: Gilberto Lozano y Paula García. Posteriormente de la limpieza de la zona, se inspeccionó la realización del primer empalme, que sería el de Kundae, empalmando el hidrante y la acometida para el conjunto, como se aprecia en la siguiente imagen. Ilustración 34. Empalme 1. Punto KUNDAE.. Fuente: Gilberto Lozano y Paula García. 23.

(31) La supervisión de los prácticos empresariales en cuanto a los empalmes consistió también, en la verificación de que los accesorios fuesen nuevos y de buena calidad a la hora de ser instalados. -Para la acometida de Kundae, se necesitaron los siguientes accesorios:   . Una Te de 6 pulgadas con reducción a 4 pulgadas. Dos uniones universales de 6 pulgadas. Una uniones universal de 4 pulgadas. Ilustración 35. Accesorios acometida punto KUNDAE.. Fuente: Gilberto Lozano y Paula García. -Para el empalme del hidrante, fueron necesarios los siguientes accesorios:   . Una Te de 6 pulgadas a 3 pulgadas. Dos uniones universales de 6 pulgadas. Una uniones universal de 3 pulgadas. Ilustración 36. Accesorios Hidrante punto KUNDAE. Fuente: Gilberto Lozano y Paula García. El procedimiento para los dos empalmes fue el mismo.. 24.

(32) Se evidencio por parte de los prácticos empresariales que como primera medida se alistaran todos los accesorios necesarios, se revisan que se encuentren en perfecto estado. Después de comprobado su estado, se realiza una lubricación a los tornillos y tuercas de las uniones universales con aceite o manteca.. Ilustración37. Accesorios listos para instalación.. Fuente: Gilberto Lozano y Paula García. Después de este paso, se corrobora que se corte la tubería a la justa medida de la Te, se introducen las uniones universales de 6 pulgadas y por último la de 3 pulgadas o 4, dependiendo del caso, si es hidrante o acometida. Como se observa en la imagen 38, 39 y 40. Ilustración38. Corte de Tubería. Ilustración 39. Ubicación de la Te. Fuente: Gilberto Lozano y Paula García. 25.

(33) Ilustración40. Procedimiento de instalación de accesorios.. Fuente: Gilberto Lozano y Paula García. Como se observa en la imagen 41 y 42, se procede a la verificación del atornillamiento de las uniones para que ajusten la Te y el caucho selle, para evitar posibles fugas.. Ilustración 41. Ajuste de tuercas para evitar fugas en acometida.. Ilustración 42. Ajuste de tuercas en hidrante.. Fuente: Gilberto Lozano y Paula García. Para terminar con la supervisión de estos empalmes, se debe realizar el respectivo atraque de los accesorios como se muestra en la imagen 43 y 44.. 26.

(34) Ilustración 43. Aplicación del concreto.. Ilustración 44. Atraque con rocas para mayor seguridad.. Fuente: Gilberto Lozano y Paula García. Al culminar con la supervisión de los dos empalmes para Kundae, se dispuso todo el personal en Terraverde, donde se realizará el mismo tipo de empalme, uno para el hidrante y el otro para la acometida del conjunto. Para estos empalmes, se usarán los mismos materiales usados en Kundae y el procedimiento de instalación es idéntico al anteriormente usado. Se debe confirmar que el corte a la tubería sea preciso con la medida de la Te, que para el hidrante será una Te con reducción a 3 pulgadas y para la acometida será con una reducción a 4 pulgadas. Ilustración 45. Corte de tubería de 6". Fuente: Gilberto Lozano y Paula García. 27.

(35) Luego se prosigue al acoplamiento de las uniones universales como se observa en la imagen 46, es importante como se ha mencionado anteriormente, el ajuste correcto de dichas uniones, verificando que dicho ajuste quede de forma uniforme. Ilustración 46. Instalación de uniones.. Fuente: Gilberto Lozano y Paula García. Posteriormente se ubica la Te, tal como la imagen 47, realizando la inspección del ajuste indicado en las dos uniones universales de 6 y finalmente se instala la de 3 o 4 pulgadas y se ajusta. Ilustración 47. Instalación de la T para conexión a tubería de 3". Fuente: Gilberto Lozano y Paula García. 28.

(36) El siguiente es el resultado final para los empalmes de Terraverde. Ilustración 48. Empalme terminado punto TERRAVERDE. Fuente: Gilberto Lozano y Paula García. Finalmente se hizo el acompañamiento en los empalmes de Terraverde, observándose en la imagen 49, para el respectivo atraque de los accesorios, esto se debe a un posible desplazamiento por la presión que conduce el agua. Ilustración 49. Registro fotográfico, atraques, aplicación de concreto y válvulas. Fuente: Gilberto Lozano y Paula García. 29.

(37) Jueves 19 de abril de 2018 Este día se inició con comité, donde se reunió el ingeniero líder gestión acueducto, los ingenieros contratistas encargados de la obra y de los prácticos empresariales tratando temas como los de pavimentación en los lugares intervenidos, además se programó el cierre del paso del agua para realizar los empalmes grandes y finalmente se trataron temas de limpieza y mejoramiento de los cierres en las zonas intervenidas. Se realizo acompañamiento en la Cra 12a entre calle 150 y 151, adelantando labores de relleno con base y subbase. Siguiendo con el condicionante de aplicar 0.40 metros de material y realizar compactación con el saltarín cada 0.10 metros.. Ilustración 50. Aplicación de recebo y debido cerramiento.. Fuente: Gilberto Lozano y Paula García. Viernes 20 de abril de 2018 Se iniciaron labores en el cruce de la vía principal del barrio El Salado. Se realizó la medición por parte de los prácticos empresariales del cruce total y el ancho respectivo, después por medio de una cortadora trazaron los perfiles a levantar del pavimento, con unos taladros eléctricos realizaron el levantamiento del pavimento observándose en la imagen 51. Para no tener inconvenientes con el tráfico, se trabajó media calzada de la vía.. 30.

(38) Ilustración 51. Levantamiento de pavimento Cra. 9.. Fuente: Gilberto Lozano y Paula García. Es importante el buen tránsito en esta vía siendo la principal Carrera 14, por lo que se colocaron conos de señalización y además de eso, a una persona con una paleta que controlara el tráfico. Ilustración 52. Medidas y corte de pavimento Cra. 9. Fuente: Gilberto Lozano y Paula García. Se hizo el acompañamiento en la excavación y búsqueda del punto donde iba a hacerse el último gran empalme, la conexión a la tubería de 8 pulgadas tal como se muestra en la figura 53.. 31.

(39) Ilustración 53. Excavación y búsqueda de tubería existente de 8". Fuente: Gilberto Lozano y Paula García. Se rectifico que la tubería contara con su espigo y su campana. Verificando también que se debe aplicar una capa de material, la cama para que el tubo no se raye con cualquier roca.. Ilustración 54. Aplicación de Arena para el cuidado de la Tubería.. Fuente: Gilberto Lozano y Paula García. 32.

(40) Al terminar, es necesario aplicar una base de recebo, es por esto que fue necesaria la supervisión ya que es importante que el material ocupe el espacio que dejo el pavimento levantado, mientras se acaban las labores y llegan a aplicar el asfalto en este lugar observándose en la imagen 55. Ilustración 55. Limpieza parte 1 Cra 9. Fuente: Gilberto Lozano y Paula García. Al finalizar las actividades en el margen derecho de la vía, fue necesario dirigirse al margen izquierdo a realizar las mismas obras para la introducción y conexión de la tubería realizando la inspección por parte de los prácticos empresariales en cuanto a la medición, señalización y el buen uso del material como se muestra en la imagen 56 y 57. Ilustración 27. Levantamiento de Pavimento costado derecho Cra 14. Ilustración 26. Aplicación de recebo al momento de terminar instalación.. Fuente: Gilberto Lozano y Paula García. 33.

(41) 3.3.1.4 Semana 4 Lunes 23 de abril de 2018 Las labores para este día fue la rehabilitación del pavimento asfaltico, siguiendo los parámetros de la norma técnica INVIAS, es necesario limpiar la zona y crear un área cuadrada, por esto se realizan cortes rectangulares de la siguiente manera. Ilustración 58. Área cuadrada lista para aplicación de asfalto.. Fuente: Gilberto Lozano y Paula García. Cuando se logró la compactación adecuada, se procedió a aplicar una emulsión, liga o imprimante. Estos son los nombres por los que se le conoce, la importancia o la función de este líquido, es la de servir como pegante entre el asfalto y el pavimento ya existente, acompañado de una buena vibro compactación. Ilustración 59. Aplicación de Ligante antes del asfalto.. Fuente: Gilberto Lozano y Paula García. 34.

(42) Inmediatamente de aplicado el imprimante se verifica que, al momento de la aplicación del asfalto, que debe venir a una temperatura aproximada a los 110 grados centígrados, debe ser barrida o esparcida por una persona de manera uniforme sin generar bultos o excesos como se observa en la imagen 60. Ilustración 60. Aplicación del asfalto.. Fuente: Gilberto Lozano y Paula García. Después de ser esparcida, debe ser compactada con un rodillo liso tipo tándem de 7 toneladas observándose en la imagen 61, se debe cerciorar de que por lo menos se realice un par de veces para asegurar la adherencia del material con la superficie Ilustración 61. Compactación del asfalto.. Fuente: Gilberto Lozano y Paula García. 35.

(43) Miércoles 25 de abril de 2018 Para este día se procedió a instalar las tapas-válvulas. Analizando la aplicación del ligante, y correspondiente a este, el asfalto. Parte de la instalación consiste en aplicar concreto para fijarla al tubo y al piso, para que después al aplicar el asfalto, ya este fijado al piso y no quede flojo o desacomodado. Observándose en la imagen 62 y 63. Ilustración 62. Aplicación de ligante e instalación tapa válvula. Ilustración 63. Fijación de la tapa válvula con concreto.. Fuente: Gilberto Lozano y Paula García. En paralelo a la rehabilitación del pavimento asfaltico, se adelantaban actividades como la instalación de la válvula de 6 pulgadas en el punto de empalme número 1 tal y como se muestra en la imagen 64. Ilustración 64. Instalación válvula calle 145.. Fuente: Gilberto Lozano y Paula García. 36.

(44) El procedimiento es básicamente el mismo de antes, en este empalme se debe observar que la válvula sea acampanada, así que se toma un tramo de tubería con espigo al final, de no ser espigo debe ser lijada con una lija especial. Luego se aplica aceite o manteca para facilitar la entrada del tubo y finalmente revisar el estado del caucho, para evitar fugas o perdidas por ahí. Finalmente se conecta a la tubería que ya venía instalada y se deja para el empalme final. Ilustración 65. Válvula instalada.. Fuente: Gilberto Lozano y Paula García. Jueves 26 de abril de 2018 Para este día, se realizó el cierre del Distrito hidráulico 7, desde las 7 de la mañana, hasta las 4 de la tarde, esto con el fin de realizar los empalmes faltantes y la instalación de una válvula reguladora unos metros antes del conjunto Monterey que finalmente completaran el diseño en malla hidráulico. A las 7 de la mañana, un funcionario del Ibal, se dirigió a las válvulas que alimentan hidráulicamente al barrio el Salado, y con una llave especial, realizo el debido cierre. Los empalmes por realizar fueron los siguientes: -Punto Inicial: Dicho punto está ubicado diagonal a la iglesia del Salado, el empalme allí es de una tubería de 8 pulgadas a una de 6 pulgadas. -Inyección 1: Este punto se encuentra frente a la entrada del conjunto Kundae, y su función es la de inyectarle al sistema existente. -Inyección 2: La Ubicación de este punto, es frente a la entrada del conjunto Terraverde y al igual que el anterior, su función principal es la de inyectarle agua al sistema para que el sistema se mantenga en equilibrio.. 37.

(45) -Punto Final: Por la vía principal del Salado y a escasos 10 metros de distancia del conjunto residencial Monterrey se encuentra ubicado el punto final del diseño de cierre de malla. Alrededor de las 9 de la mañana, cuando ya fue vaciado la mayor cantidad de agua por parte de los habitantes del barrio el Salado, se procedió a realizar el corte en la tubería y realizar la conexión. Tubería que previamente había sido alistada el día anterior, con alistada, se quiere decir, que se realizó una excavación idónea para que una persona de tamaño promedio ingrese y pueda realizar los atornillamientos e inclusión de accesorios. Los empalmes se realizaron simultáneamente y el procedimiento fue de la misma manera que los anteriores. Punto Inicial. Para este empalme se tuvo que mejorar un poco más el lugar del empalme, supervisando la excavación, ampliándola de manera uniforme, pues no era suficiente para realizar el manejo y atornillamiento de los accesorios.. Ilustración 66. Ampliación de la excavación empalme 1.. Fuente: Gilberto Lozano y Paula García. 38.

(46) -Antes de la instalacion de los respectivos accesorios, se examinó cada uno, confirmando que se encontraran en buen estado, y que no faltara alguna pieza necesaria para su respectiva instalacion. Ilustración 67. Accesorios implementados en el empalme 1. Calle 145 con cra 12.. Fuente: Gilberto Lozano y Paula García. Inyección 1. Se analizó también los accesorios antes de la instalación, además de la correcta aplicación del concreto después del atraque de este. Esta tubería debe quedar ajustada debido a la presión del agua puede tener algún desajuste. Ilustración 68. Instalación accesorios calle 147 con Cra 12. Fuente: Gilberto Lozano y Paula García. 39.

(47) Instalación Válvula Reguladora. Para la instalación de este accesorio, se debió romper parte de una cuneta que se encontraba sobre la tubería, además se debe excavar un poco profundo para encontrar la tubería. Al terminar la instalación, se realizó la debida reparación a la cuneta. En cuanto a la válvula, se instaló, se realizó el atraque y se dejó cerrada observándose en la imagen 69 y 70. Ilustración 69. Atraque empalme principal e instalación tapa válvulas.. Ilustración 70. Instalación de válvula Cra 9, aplicación de concreto y tapa válvula.. Fuente: Gilberto Lozano y Paula García. Viernes 27 de abril de 2018 Después de realizados los empalmes, se procedió a hacer la limpieza respectiva en cada sitio de empalme, verificando todo el trayecto de la obra y que estuviese en perfectas condiciones, también la instalación de los adoquines en la calle 145. Tal y como se ve en la imagen 71, 72 y 73. Ilustración 71. Limpieza empalme calle 147.. Ilustración 72. instalación de adoquines.. .. Fuente: Gilberto Lozano y Paula García. 40.

(48) Ilustración 28. Limpieza calle 145, adoquines instalados. Fuente: Gilberto Lozano y Paula García. 3.4 ACTIVIDADES REALIZADAS EN OFICINA: Terminadas las labores en campo, que consistían en supervisión, como ya anteriormente se mencionó, se ingresó al área de Sistema Operativo de Acueductos, el cual, se encuentra dirigido por el líder de gestión acueducto, quien asignó las tareas que se relacionan a continuación: -. En tomar los Contratos/Ordenes abandonados por los contratistas en el periodo comprendido entre 2005 hasta el 2016, revisarlos tal como se observa en las tablas 1,2,3,4,5,6 y 7, contactar al contratista para solicitarle se acercará a la empresa con la documentación faltante que, en la mayoría de los casos, consistía en el acta final y acta de liquidación.. -. Cuando los contratistas se acercaban a la empresa, se les explicaba en qué consistía la vigencia expirada, posteriormente se les realizaba el acompañamiento para solicitar certificados a la empresa y poder darle el respectivo cierre a la carpeta.. 41.

(49) Tabla 1. Contratos/Ordenes que se encuentran en VIGENCIA EXPIRADA.. Fuente: Gilberto Lozano y Paula García Tabla 2. Contratos/Ordenes que se encuentran en VIGENCIA EXPIRADA.. Fuente: Gilberto Lozano y Paula García. 42.

(50) Tabla 3. Contratos/Ordenes que se encuentran en VIGENCIA EXPIRADA.. Fuente: Gilberto Lozano y Paula García. Tabla 4. Contratos/Ordenes que se encuentran en VIGENCIA EXPIRADA.. Fuente: Gilberto Lozano y Paula García. 43.

(51) Tabla 5. Contratos/Ordenes que se encuentran en VIGENCIA EXPIRADA.. Fuente: Gilberto Lozano y Paula García. Tabla 6. Contratos/Ordenes que se encuentran en VIGENCIA EXPIRADA. Fuente: Gilberto Lozano y Paula García .. 44.

(52) Tabla 7. Contratos/Ordenes que se encuentran en VIGENCIA EXPIRADA.. Fuente: Gilberto Lozano y Paula García. -. Se realizaron labores de acompañamiento al denominado Escuadrón de Cuencas del Sistema Operativo al Cañón del Combeima de Acueducto. Estos acompañamientos consistieron en dos actividades:. -. La primera actividad correspondía a la de realizar tomas de muestras en las quebradas ubicadas en el Cañón que abastecen al rio Combeima, sobre todo a aquellas que presentaban a simple vista, una turbiedad muy alta. Posterior a esto, se entregaban en el laboratorio para que realizaran la medición de turbiedad y así estar preparados cuando dicha turbiedad llegara a la Bocatoma.. -. La segunda actividad correspondió a la de realizar en el Cañón del Combeima, la purga o limpieza, de todas las válvulas ventosas que se encuentran allí, llenas de sedimentos.. 45.

(53) 3.5 LABORES EN EL CAÑÓN DEL COMBEIMA. Además de realizar labores de supervisión en obra y recepción de contratos en vigencia expirada, también desempeñaron labores que consistieron en la visita al Cañón del Combeima. Dentro del Grupo Operativo de Acueducto, existe un subgrupo, autodenominado Escuadrón de Cuencas. El Escuadrón de Cuencas, se encuentra conformado por un Ingeniero Civil y un Operario de la empresa IBAL. La labor que desempeña el Escuadrón es la de subir y visitar el Cañón del Combeima y en su gran mayoría a las quebradas que abastecen al Rio Combeima. Esto con el fin de verificar con qué nivel de turbiedad, bajan dichas quebradas hacia su desembocadura, para que al momento de llegar a la bocatoma se esté preparado y poder dar el mejor manejo a dichas aguas. Realizando labores de acompañamiento, reconocimiento y toma de muestras, los prácticos empresariales de la Universidad Cooperativa de Colombia apoyaron de forma eficiente a al Escuadrón de Cuencas. Se tomaron muestras en la quebrada La Plata, esto por reportes de los habitantes de la zona, quienes manifestaron un derrumbe que se depositó en tal quebrada. El procedimiento consistió en la presencia del Escuadrón en la zona, para reunirse con los lugareños, quienes informaron que, a mediados de las tres de la mañana, escucharon un fuerte estruendo y al amanecer, se encontraron con un nivel muy alto de la quebrada. El paso siguiente, consistió en subir a pie al lugar donde se presuntamente había sucedido el derrumbe, así que se procedió a subir aproximadamente un kilómetro a tomar fotografías y a tomar las muestras de turbiedad. Finalizada la visita al lugar de los hechos, se retornó a la planta de tratamiento, donde se entregaron las muestras al Grupo Químico del IBAL.. 46.

(54) 4. LOGROS Y LECCIONES APRENDIDAS Por medio de la practica social realizada en la empresa ibaguereña prestadora de servicio de agua, se logró consolidar de forma satisfactoria los conocimientos brindados por parte de la Universidad Cooperativa de Colombia, entre ellos se encuentran los siguientes: -. Conocer un número importante de las quebradas que desembocan al rio Combeima, rio que abastece en un 80% a la población Ibaguereña.. -. Se evidenció de forma directa el por qué, en los cortes del suministro de agua debido al desbordamiento de las quebradas que desembocan en el Rio Combeima.. -. Diligenciar de forma correcta los documentos necesarios para realizar el trámite de cuenta de los diferentes contratos, verificando que dichos anexos tengan veracidad. Documentos como el acta final, el pago de las estampillas, el acta modificatoria de cantidades e ítems no previstos etc.. -. Aprender en cuanto a la construcción de una red paralela de 6” en PVC RDE 21 a la existente, cómo realizar un empalme, la instalación de tubería, cierre de malla, reconocimiento de los diferentes accesorios implementados, y la aplicación de la norma INVIAS para la pavimentación de los tramos.. -. Por medio de la revisión de los contratos que se encontraban en vigencia expirada, se conoció la manera cómo se lleva a cabo el proceso de licitación, y el respectivo concurso por parte de los proponentes.. 47.

(55) 5. LIMITACIONES, CONCLUSIONES Y RECOMENDACIONES 5.1 LIMITACIONES . Una limitación que se hizo evidente en el desarrollo de las prácticas empresariales fue el retraso por parte del contratista a causa del distribuidor de los accesorios debido a la demora en la llegada de estos, por tal motivo este hecho genero una tardanza de dos semanas que perjudicó a todo el equipo de trabajo incluyendo los estudiantes prácticos empresariales.. 5.2 CONCLUSIONES. . Siendo prácticos empresariales, se pudo aprender, analizar aquellos problemas y soluciones que se presentan al estar en obra, verificando que todo quede en orden, cumpliendo con los parámetros de seguridad, diseño, de la misma.. 5.3 RECOMENDACIONES . Para el sistema de acueducto del Distrito 7 de acuerdo con el IBAL, en la zona comprendida entre las carreras 8I y 9, desde la calle 145 hasta la 152, es importante mejorar el suministro de agua, considerando que adicional a los actuales usuarios, se debe garantizar el abastecimiento por la construcción de nuevos proyectos de vivienda, que obligan a reforzar el sistema con la construcción de una malla perimetral, que además provea soluciones a futuro para posibles nuevos desarrollos urbanísticos.. . Para efecto de las conexiones de los proyectos Kundae, Balcones de Santa Cecilia y otros de este tipo, en la zona, se considera necesario por las demandas particulares de caudal en cada caso, que las conexiones domiciliarias se hagan en la tubería PVC de 6”, correspondiente a la nueva malla; ya que en la condición actual no será factible apropiar el suministro adecuado para el llenado de los tanques de reserva de cada unidad residencial.. 48.

(56) . Es importante el mejoramiento de suministro de agua para el distrito 7, debido a su crecimiento constante de población, garantizando el abastecimiento de agua para toda la comunidad sin que los nuevos proyectos de vivienda afecten dicho suministro.. 49.

(57) 6. ACTA DE CONFORMIDAD DE LA ORGANIZACIÓN. 50.

(58) 51.

(59) 7. BIBLIOGRAFÍA. Anna Gómez Gutiérrez, M. J. (2016). La calidad sanitaria del agua de consumo. Gaceta sanitaria , 64-68. OFICIAL, I. S. (31 de julio de 2017). Empresa Ibaguereña de acueducto y alcantarillado IBAL . Obtenido de https://www.ibal.gov.co/mision-y-vision OFICIAL, I. S. (2017). Empresa Ibaguereña de Acueducto y Alcantarillado IBAL . Obtenido de http://www.ibal.gov.co OFICIAL, I. S. (25 de julio de 2018). Empresa Ibaguereña de acueducto y alcantarillado IBAL . Obtenido de https://www.ibal.gov.co/organigrama. 52.

(60) 8. ANEXOS 8.1 COPIA DEL CONTRATO. 53.

(61) 54.

(62) 8.2 CANTIDADES DE OBRA Y PRESUPUESTO EJECUTADO. CONSTRUCCION DEL CIERRE DE MALLA DE ACUEDUCTO EN 6" ENTRE LAS CALLES 145 - 151 Y CARRERAS 12 - 14, DISTRITO 7 CANTIDADES DE OBRA Y PRESUPUESTO PARCIAL EJECUTADO. ITEM S. ACTIVIDADES. 1 1,01 1,02. Preliminares Localización y Replanteo Señalización Tubular en Guadua cada 3 m y Polisombra de H= 2 metros. Corte en pavimento, andenes o sardineles. 1,03. 2 2,01 2,02 3 3,01 3,02 3,03. Demoliciones. Demolición de Andenes en concreto e=0,10 m Demolición de pavimento flexible Excavaciones a mano de 0-2 mts en seco Material común y conglomerado a maquina Material común a mano Material roca. UND. CANT.. VR / UNIT. VR / PARCIAL. ML ML. 689,70 1381,40. $ 4.580 $ 13.948. $ 3.158.826 $ 19.267.767. ML. 1062,00. $ 15.119. $ 16.056.378. M3. 0,66. $ 87.294. $ 57.614. M3. 24,04. $ 92.968. $ 2.234.951. M3. 304,01. $ 18.125. $ 5.510.181. M3 M3. 144,70 29,50. $ 27.889 $ 65.616. $ 4.035.538 $ 1.935.672. 4. Rellenos de Excavación con material proveniente de la excavación, compactado c/15 cms.. M3/C OMP. 52,89. $ 17.605. $ 931.128. 5. Suministro de Recebo en Zanja Compactado C/0.15 mts Medio Mecánico e = 0.30 m. M3. 238,76. $ 61.583. $ 14.703.557. 6. Relleno con arena para soporte de tubería e = 0.35 m. M3. 107,03. $ 54.470. $ 5.829.924. 55.

(63) 7. Cargue, suministro, extendida y compactación de Sub-base granular e=0,20 m. M3/C OMP. 53,72. $ 125.411. $ 6.737.079. 8. Cargue, suministro, extendida y compactación de Base granular e=0,20 m. M3/C OMP. 54,17. $ 130.123. $ 7.048.763. 9. Cargue y Retiro de sobrantes hasta 8 Kms a Maquina. M3/C OMP. 449,51. $ 23.555. $ 10.588.208. 10. Acarreo interno en obra 50 mts. M3. 233,26. $ 15.688. $ 3.659.383. 11. Suministro e Instalación tubería de acueducto De Ø 6" PVC RDE 21 o Biaxial De Ø 4" PVC RDE 21 o Biaxial De Ø 3" PVC RDE 21 o Biaxial. ML ML ML. 656,00 12,10 17,60. $ 130.462 $ 65.943 $ 43.426. $ 85.583.072 $ 797.910 $ 764.298. UND UND UND. 20,00 33,00 5,00. $ 28.202 $ 70.505 $ 1.029,862. $ 564.040 $ 2.326.665 $ 5.149,310. UND. 2,00. $ 1.192. $ 2.383,644. UND. 2,00. $ 2.286.909. $ 4.573.818. UND. 1,00. $ 3.948.112. $ 3.948.112. UND UND UND UND. 2,00 2,00 4,00 3,00. $ 866.320 $ 433.160 $ 369.733 $ 499.322. $ 1.732.640 $ 866.320 $ 1.478.932 $ 1.497.966. UND. 5,00. $ 312.494. $ 1.562.470. UND. 16,00. $ 245.973. $ 3.935.568. UND. 3,00. $ 126.854. $ 380.562. 11,01 11,02 11,03 12 12,01 12,02 12,03 12,04 12,05 12,06 12,07 12,08 12,09 12,10 12,11 12,12 12,13. Accesorios Instalación de accesorios de 3" y 4" Instalación de accesorios de 6" y 8" Suministro e Instalación Válvulas de Compuerta EL. de Ø 3" Suministro e Instalación Válvulas de Compuerta EL. de Ø 4" Suministro e Instalación Válvulas de Compuerta EL. de Ø 6" Suministro e Instalación Válvulas de Compuerta EL. de Ø 8" Suministro Te HD Ø 8" x 6" Suministro Te HD Ø 6" x 4" Suministro Te HD Ø 6" x 3" Suministro Codo de gran radio 90° en PVC Ø 6" Suministro Unión Universal en H.D. de Ø 8" Suministro Unión Universal en H.D. de Ø 6" Suministro Unión Universal en H.D. de Ø 4". 56.

(64) 12,14. Suministro Unión Universal en H.D. de Ø 3" Suministro e Instalación de tapa válvula tipo chorote, tráfico pesado, con cuerpo en tubería plástica de 6". UND. 12,00. $ 112.931. $ 1.355.172. UND. 10,00. $ 341.292. $ 3.412.920. 13. Suministro e instalación Concreto de 20.7 M.Pa para atraques. M3. 5,63. $ 630.560. $ 3.550.053. 14. Reconstrucción de tramo L = 1,00 m aprox. acometidas domiciliarias de agua potable incluye accesorios PVC. UND. 8,00. $ 23.381. $ 187.048. 15. Reconstrucción domiciliarias de alcantarillado Para acometidas de tramo L = 1,00 m aprox. Suministro e Instalación de Silla Yee 8"X 6" PVC Incluye Agarraderas Caucho Adherencia. UND. 7,00. $ 59.114. $ 413.798. UND. 0,00. $ 176.480. $0. 12,15. 15,01 15,02. 16. Reconstrucción de Anden en Concreto E=0,10 (Incluye Alistado y Nivelación). M2. 6,64. $ 76.728. $ 509.474. 17. Reconstrucción de sardineles 0.15*0.20*0.40 en concreto simple 2500 P.S.I.. ML. 3,00. $ 47.927. $ 143.781. 18. Reconstrucción Pavimento Asfaltico E = 3". Incluye Imprimación o riego de Liga, suministro, extendida y compactación de la Mezcla Asfáltica. M3/Co mp. 21,68. $ 893.791. $ 19.377.389. 19. Reparación de Sumideros en concreto 3.000 PSI Tipo SL 100. UND. 0,00. $ 549.145. $0. ITEMS NO PREVISTOS. 57.

(65) Demolición de pavimento rígido con Mini Cargador tipo Bobcat y Martillo Percutor. e=0.40 m Suministro Te HD Ø 3" x 3" Suministro de Tapón soldado PVC Ø 3" Suministro de Tapón soldado PVC Ø 4" Suministro de Unión De Reparación en PVC Ø 6" Suministro de Codo 90° PVC Ø 3" TOTAL. UND. 18,60. $ 98.611. $ 1.834.165. M3 M3. 2,00 2,00. $ 78.650 $ 17.100. $ 157.300 $ 34.200. M3. 1,00. $ 21.516. $ 21.516. M3. 3,00. $ 108.002. $ 324.006. M3. 1,00. $ 21.555. $ 21.555 $ 212.237,908. 58.

(66) 8.3 PROGRAMACION DE OBRA CONSTRUCCION DEL CIERRE DE MALLA DE ACUEDUCTO EN 6" ENTRE LAS CALLES 145 - 151 Y CARRERAS 12 - 14, DISTRITO 7 PROGRAMACION DE OBRA. ITEMS. ACTIVIDADES. UND. CANT.. 1 1,01. Preliminares Localizacion y Replanteo. ML. 689,70. 1,02. Señalización Tubular en Guadua cada 3 m y Polisombra de H= 2 metros.. ML. 1381,40. 1,03. Corte en pavimento, andenes o sardineles. ML. 1062,00. 2 2,01 2,02. Demoliciones. Demolicion de Andenes en concreto e=0,10 m Demolición de pavimento flexible. M3 M3. 0,66 24,04. 3 3,01 3,02 3,03. Excavaciones a mano de 0-2 mts en seco Material comun y conglomerado a maquina Material común a mano Material roca. M3 M3 M3. 304,01 144,70 29,50. 4. Rellenos de Excavación con material proveniente de la excavación, compactado c/15 cms.. M3/COMP. 52,89. 5. Suministro de Recebo en Zanja Compactado C/0.15 mts Medio Mecánico e = 0.30 m. M3. 238,76. 6. Relleno con arena para soporte de tuberia e = 0.35 m. M3. 107,03. 7. Cargue, suministro, extendida y compactación de Sub-base granular e=0,20 m. M3/COMP. 53,72. 8. Cargue, suministro, extendida y compactación de Base granular e=0,20 m. M3/COMP. 54,17. 9. Cargue y Retiro de sobrantes hasta 8 Kms a Maquina. M3/COMP. 449,51. 10. Acarreo interno en obra 50 mts. M3. 233,26. 11 11,01 11,02 11,03. Suministro e Instalación tubería de acueducto De Ø 6" PVC RDE 21 o Biaxial De Ø 4" PVC RDE 21 o Biaxial De Ø 3" PVC RDE 21 o Biaxial. ML ML ML. 656,00 12,10 17,60. 12 12,01 12,02 12,03 12,04 12,05 12,06 12,07 12,08 12,09 12,10 12,11 12,12 12,13 12,14. Accesorios Instalación de accesorios de 3" y 4" Instalación de accesorios de 6" y 8" Suministro e Instalación Válvulas de Compuerta EL. de Ø 3" Suministro e Instalación Válvulas de Compuerta EL. de Ø 4" Suministro e Instalación Válvulas de Compuerta EL. de Ø 6" Suministro e Instalación Válvulas de Compuerta EL. de Ø 8" Suministro Te HD Ø 8" x 6" Suministro Te HD Ø 6" x 4" Suministro Te HD Ø 6" x 3" Suministro Codo de gran radio 90° en PVC Ø 6" Suministro Union Universal en H.D. de Ø 8" Suministro Union Universal en H.D. de Ø 6" Suministro Union Universal en H.D. de Ø 4" Suministro Union Universal en H.D. de Ø 3" Suministro e Instalacion de tapa válvula tipo chorote, trafico pesado, con cuerpo en tubería plastica de 6". UND UND UND UND UND UND UND UND UND UND UND UND UND UND. 20,00 33,00 5,00 2,00 2,00 1,00 2,00 2,00 4,00 3,00 5,00 16,00 3,00 12,00. UN. 10,00. M3. 5,63. UND. 8,00. 12,15 13. Suministro e instalación Concreto de 20.7 M.Pa para atraques. 14. Reconstrucción de tramo L = 1,00 m aprox. acometidas domiciliarias de agua potable incluye accesorios PVC. MES 1. MES 2. 59.

(67) 15 15,01 15,02. Reconstrucción domiciliarias de alcantarillado Para acometidas de tramo L = 1,00 m aprox. Suministro e Instalación de Silla Yee 8"X 6" PVC Incluye Agarraderas Caucho Adherencia. UND. 7,00. UND. 0,00. 16. Reconstruccion de Anden en Concreto E=0,10 (Incluye Alistado y Nivelacion). M2. 6,64. 17. Reconstrucción de sardineles 0.15*0.20*0.40 en concreto simple 2500 P.S.I.. ML. 3,00. 18. Reconstrucción Pavimento Asfaltico E = 3". Incluye Imprimación o riego de Liga, suministro, extendida y compactación de la Mezcla Asfaltica. M3/Comp. 21,68. 60.
