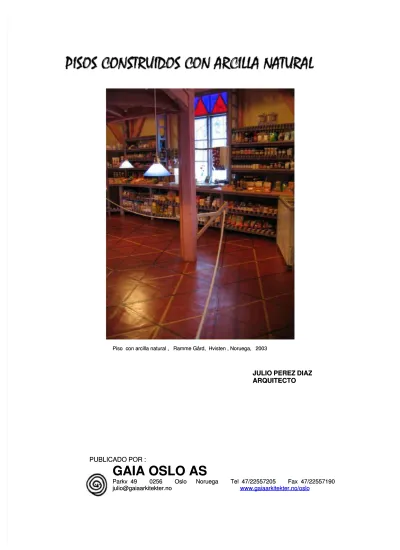

Piso con con arcilla arcilla natural natural , , Ramme Ramme Gård, Gård, Hvisten Hvisten , , Noruega, Noruega, 20032003
JULIO PEREZ DIAZ JULIO PEREZ DIAZ ARQUITECTO ARQUITECTO PUBLICADO POR : PUBLICADO POR :
GAIA OSLO AS
GAIA OSLO AS
ParkvParkv 49 49 0256 0256 Oslo Oslo Noruega Noruega Tel Tel 47/22557205 47/22557205 Fax Fax 47/2255719047/22557190 [email protected]
PISOS CONSTRUIDOS CON ARCILLA
NATURAL
Julio Perez Diaz arquitectoLa tierra es un misterioso laboratorio de la vida , pues esta destinada a recibir en su seno cuanto se destruye o muere para tranformarlo en nuevos elementos de vida organica. El sol , el aire , el agua y la tierra son los cuatro factores de la salud que la naturaleza pone generosamente a nuestra disposicion
La arcilla es un medio vivo que ayuda a generar y mantener la vida, que tiene un gran poder desinfectante y tambien es un acumulador de energias magneticas electricas y solares . Las arcillas son rocas sedimentarias procedentes de la erosion lenta de los granitos, esta obtiene la energia que irradia desde el sol , el agua y el viento.
La estructura microscopica de la arcilla muestra que estas son rocas planas superpuestas unas sobre otras , lo que permite el paso de humedad por entre sus particulas. Caracteristica muy importante para que las murallas respiren .
Humidity in straw bale walls and its effect on the descomposition of straw .
Jakub Wihan July 2007 U.of East London School of Computing and Technology. Figure 7.4 (Warren, p. 48,1999)
El proyecto de la granja ecologica RAMME GÅRD es de propiedad del señor Peter Olsen , quien encargo la construccion del piso de este proyecto a Frederica Miller , arquitecta de GAIA OSLO AS que estaba realizando el proyectoRamme gaard Økologiske diversehånd Cafe en Hvisten ,Noruega en el año 2003 .
Ella le solicito a Piet Jensen de NJH ( Asociacion de constructores de viviendas naturales de Noruega ) que construyera el piso de arcilla en el café de Ramme Gård. La etapa de curado del piso y mantencion ha sido desarrollada por Julio Perez.
La arcilla como material para construir pisos no es un material usualmente muy usado , ya que este presenta serios problemas a la friccion que produce el caminar sobre el, se gasta muy facilmente .
La otra limitacion que tiene este material es que si previamente el estabilizado de piso no es bien realizado , este se quebrara posteriormente al caminar sobre el .
La tercera limitacion es que se tiene que trabajar la arcilla con diferentes tamaños de granos de arena .
Con todas estas limitaciones presentes que tiene este material , es que se desarrollo este piso experimental en Ramme Gård.
LA CONSTRUCCION DE UN PISO EN ARCILLA CONSTA DE 5 ETAPAS
:1.- PREPARACION Y AISLACION DEL SUELO DONDE SE CONSTRUIRA EL PISO
2.- OBTENCION Y MEZCLA DE LOS MATERIALES.
3.- CONSTRUCCION DEL PISO EN ARCILLA
4.- PROCESO DE CURADO.
5.-MANTENCION DE UN PISO DE ARCILLA NATURAL
1.- PREPARACION
Y
AISLACION DEL SUELO
DONDE SE CONSTRUIRA EL PISO .
Cuando uno decide realizar la construccion en arcilla de un piso , se deben tomar ciertas precauciones en los fundamentos como en la base donde se construira el piso.
Se debe tener en consideracion en los fundamentos la impermeabilizacion a cualquier posibilidad de humedad que pueda penetrar a traves de ellos . Para ellos debemos buscar la solucion adecuada a cada caso en particular .
Aquí les adjunto dos ejemplos realizados en MILLPER , Nesodden, Noruega .
El primero es en una extension de la vivienda existente , donde se hizo un fundamento perimetral en bloques de Leca ( bloques de arcilla expandida, excelentes para aislacion termica ).
En el interior del perimetro de los fundamentos se relleno con material de arcilla expandida de 10 mm. De diametro , excelente para obtener una excelente aislacion termica.
Luego se preparo una mezcla de 1 volumen de arcilla
2 volumenes de arena corriente sin pasar por criba
2 volumenes de pelotas de arcilla expandida de 10 mm. Diametro Agua se le puso la cantidad adecuada solo para su trabajabilidad.
Se esparcio esta capa sobre las pelotas de arcilla expandida como un radier base , se nivelo adecuadamente y se seco dejar para posteriormente recibir la capa superficial de piso de arcilla.
2.- OBTENCION Y MEZCLA DE LOS MATERIALES.
Los materiales necesarios para hacer un piso con arcilla natural son los siguientes : Arenas base
Los diferentes granos de arenas necesarios para hacer un buen piso de arcilla natural son : 1 Volumen de arena 0.10 mm 2 Volumenes de arena 0.15 mm 3 Volumenes de arena 0.20 mm 5 Volumenes de arena 0.25 mm 5 Volumenes de arena 0.28 mm 3 Volumenes de arena 0.35 mm 1 Volumen de arena 0.44 mm
Volumen de arena de cuarzo blanca ( sibelite M 72), es optativo si se quiere hacer un piso altamente resistente a la friccion que se produce al caminar sobre el piso . Esto es especial para locales comerciales o de alto transito peatonal.
Todas estas arenas se mezclan previamente y se usan como arenas base.
PREPARACION DE LA MEZCLA DE ARENA BASE Y ARCILLA
Se usa la mezcla de arena baseya preparada.Se ponen4 volumenes de arena base en una batea aparte.
Se leadicionan los pigmentos naturalesque quisieramos incorporar. Se le agregan unos puñados depaja pasada por la criba.
Luego se le pone entre un5 a 10 % de aceite linazapuro cocido. Una vez mezclado todo esto se le agrega un volumen de arcilla .
Nuevamente se mezcla todo esto muy bien , usando un taladro con cola de chancho, tambien se puede hacer con maquina tambien .
Se le coloca un poco de agua , para que la mezcla quede humeda .
COLOCACION DE PIGMENTOS
Se pueden colocar diferentes colores de pigmentos naturales , los cuales se mezclan con agua antes de mezclarlos con la arena .
3.- CONSTRUCCION DE PISO EN ARCILLA
Este piso de arcilla se construyo para un invernadero el cual se vera afectado por el
agua de riego que se usara para las plantas
.( Proyecto GALLINERO INVERNADERO Y CORRAL ABONERA Millper Nesodden , Noruega , 2004 )Los siguientes pasos se efectuaron para construir este piso : 1.- Se preparo una base de suelo muy bien nivelada y compactada. Sobre ella se puso una capa de film de polietileno para evitar que el agua del suelo suba por capilaridad.
Se preparo una mezcla de 1 volumen de arcilla y 4 volumenes de arena comun sin pasar por criba , se mezclo muy bien y se coloco encima del film de polietileno . Se compacto bastante bien y se emparejo y se dejo nivelado .
2.- Se espero que la base de arcilla y arena se secara muy bien y de alli se procedio a colocar la capa final de piso de arcilla
3.- Colocacion del piso de arcilla.
Se preparo una base arena con 5 tamaños de granos diferentes , mezclaron todos muy bien.
Se colocaron 4 volumenes de estaarena baseen un pote. Luego se le coloco un 5 % de aceite de linaza .
Se le puso un volumen de arcilla color amarilla. Se mezclo todo esto muy bien y se le fue colocando agua paulatinamente hasta dejar toda esta mezcla humeda.
Se fue colocando en el piso en una capa de app 2 cms de alto y se fue cargando muy fuerte con la llana metalica y se fue dejando afinado hasta que quedo muy apretado.
4.-Asi se fue avanzando hasta completar el piso y se dejo secar completamente por un par de dias.
5.- Aquí comienza el proceso de curado , realizado con aceite de linaza.Se le dan 4 capas.
La primera capa es con aceite de linaza en forma muy abundante , para que este penetre al interior de todo el piso de arcilla.
Se deja secar y luego se le pone una segunda capa . Nuevamente se deja secar y se le pone una tercera capa . Es normal para que un piso quede impermeable
al agua, ponerle entre 4 a 5 capaz de aceite de linaza.
4.- PROCESO DE CURADO.
Para hacer el proceso de curado de un piso de arcilla se usa aceite de linaza de buena calidad.
Tambien los productos que se usan son los naturales de marca BIOFA
Este proceso consta de dos etapas .
1.- Colocacion del aceite de linaza corriente o de la fabrica Biofa .
La primera capa de aceite de linaza se pone en forma muy abundante y se deja que penetre en la arcilla por algunos minutos . Luego se hace escurrir y se deja muy parejo el piso , para que no se formen capas de aceite sobre el . La segunda capa se pone una vez que la primera capa se ha secado completamente .Y asi sucesivamente , se pueden colocar hasta 7 capas de aceite de linaza para que el piso quede impermeable al agua.
2.- Colocacion de cera mezclada con agua
Una vez que se ha secado la ultima capa de aceite de linaza se le coloca al piso una cera natural ( puede ser NAPANA de la fabrica BIOFA , que se mezcla con agua )
Esa capa se deja secar y se le saca brilo al piso y este queda terminado y apto para caminar sobre el.
5.-MANTENCION DE UN PISO DE ARCILLA NATURAL
La mantencion de un piso de arcilla se hace lavando el piso con un producto BIOFA que se llama NAPONA que es un detergente natural ( se mezcla una taza por 10 litros de agua ) , o bien se hace con un trapo que se moja en agua sola y se le pasa al piso una vez por semana.
