GEOMETRIA DEL ESPACIO

PRELIMINARES:

Los conceptos de espacio y de superficie son “conceptos primitivos”, es decir, no se definen pero podemos dar ideas para comprenderlos. Por ejemplo, el espacio es el lugar donde existimos y podemos visualizarlo con ayuda de un esquema de la forma:

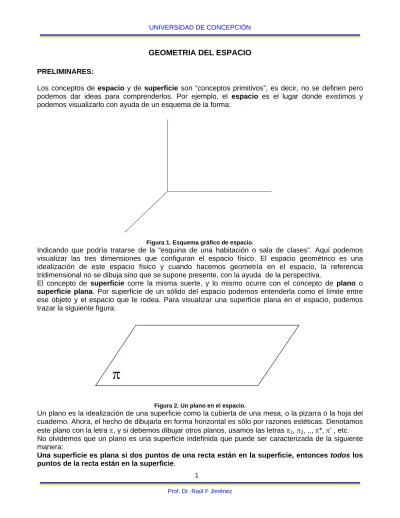

Figura 1. Esquema gráfico de espacio.

Indicando que podría tratarse de la “esquina de una habitación o sala de clases”. Aquí podemos visualizar las tres dimensiones que configuran el espacio físico. El espacio geométrico es una idealización de este espacio físico y cuando hacemos geometría en el espacio, la referencia tridimensional no se dibuja sino que se supone presente, con la ayuda de la perspectiva.

El concepto de superficie corre la misma suerte, y lo mismo ocurre con el concepto de plano o superficie plana. Por superficie de un sólido del espacio podemos entenderla como el límite entre ese objeto y el espacio que le rodea. Para visualizar una superficie plana en el espacio, podemos trazar la siguiente figura:

π

Figura 2. Un plano en el espacio.

Un plano es la idealización de una superficie como la cubierta de una mesa, o la pizarra o la hoja del cuaderno. Ahora, el hecho de dibujarla en forma horizontal es sólo por razones estéticas. Denotamos este plano con la letra π, y si debemos dibujar otros planos, usamos las letras π1, π2, .., π*, π’ , etc.

No olvidemos que un plano es una superficie indefinida que puede ser caracterizada de la siguiente manera:

Una superficie es plana si dos puntos de una recta están en la superficie, entonces todos los puntos de la recta están en la superficie.

(2)

Podemos agregar que un plano divide el espacio en dos regiones de modo que para “pasar” de una región a otra, debemos cruzar el plano.

1. RECTAS Y PLANOS.

1. 1 Posiciones relativas de rectas y planos: Existen tres posibilidades:

i) La recta tiene dos puntos situados en el plano, es decir, la recta está completamente contenida en el plano, o simplemente la recta está en el plano.

ii) La recta tiene un punto en común con el plano, es decir, la recta atraviesa el plano o la recta corta el plano.

iii) La recta no tiene puntos en común con el plano, es decir, la recta es paralela al plano.

π

A B P

l

l

l

Figura 3. Posiciones relativas de rectas y planos En la Fig. 3 aparecen una recta y un plano π: en un caso la recta (en rojo) atraviesa el plano en el punto P llamado pie, en otro caso, la recta (en azul) tiene dos puntos en común con el plano, A y B. Finalmente, la recta (en verde) no tiene puntos en común con el plano.

l

El siguiente primer resultado que explica porque una mesa de tres patas no cojea: Teorema 1.”Por tres puntos no alineados pasa un único plano”.

En efecto, por dos de esos puntos, digamos A y B pasa una recta y por ella pasan infinitos planos. Luego, fijado un tercer punto, digamos C, habrá un único plano de esos infinitos que contenga al punto C. Idea gráfica:

Por los puntos A y B hemos trazado un plano (casi vertical) de los infinitos que existen. Por el punto C hemos trazado otro plano (horizontal), que contiene a la recta que pasa por A y B, y que es uno de esos infinitos planos. Ahora, los tres puntos A, B y C determinan el plano donde se encuentra el triángulo ABC, y este plano es único.

C

A

B

Figura 4. Tres puntos del espacio determinan un único plano.

Las consecuencias de este teorema son las siguientes: Un plano está determinado por:

(3)

ii) por una recta y un punto que no pertenezca a esa recta iii) por dos rectas que se cortan

iv) por dos recta paralelas.

En efecto, Sea P el punto de intersección de dos rectas

l

1 y

l

2 . Claramente, el punto P y una

recta, digamos

l

1 determinan un plano π que también contiene a la otra recta. Recíprocamente, todo

plano π1 que contiene a las rectas

l

1 y

l

2, contiene a

l

1 y a un punto cualquiera de

l

2. Luego este

plano coincide con π. Es decir, los planos π y π1 se confunden y de ahí la unicidad.

1. 2 Posiciones relativas de dos rectas.

Consideremos dos rectas

l

1 y

l

2. Por la recta

l

1 y un punto cualquiera P de

l

2 hacemos pasar un

plano π. Se pueden presentar dos situaciones:

1. la recta

l

2 está en el plano π, y en tal caso las rectas son secantes o son paralelas, es decir,

tienen un punto en común o no tienen ningún punto en común.

2. la recta

l

2 no está en el plano π. Es decir, no existe ningún plano que contenga a las dos rectas

l

1 y

l

2. Note que si suponemos que sí existe ese plano, llegamos a una contradicción. En efecto,

si existe un plano π que contenga a una de las rectas, digamos

l

1, debe contener a un punto de la

otra recta, digamos P, confundiéndose este plano con el plano π: contradiciendo la hipótesis. Concluimos que dos rectas en el espacio pueden tener tres posiciones relativas:

i) las rectas son paralelas ii) las rectas son secantes

iii) las rectas no están situadas en un mismo plano, o se cruzan. Observe la figura 3: Las rectas en rojo y en azul, se cruzan.

1. 3. Intersección de dos planos.

Teorema 2. “Si dos planos tienen un punto en común, entonces tienen una recta en común que pasa por ese punto”.

En efecto, consideremos dos planos π1 y π2 que

tienen el punto A en común.

En π1 tracemos dos rectas

l

1 y

l

2 (en rojo),

notando que se tienen dos casos posibles;

1. Una de las rectas está en el plano π2. Luego los

dos planos tiene un recta en común y el teorema está demostrado.

2. Ninguna de las dos rectas está en el plano π1.

En este caso, sobre las rectas

l

1 y

l

2

consideremos dos puntos M y N situados a cada lado del plano π1, y tracemos una recta (de color

verde) que pase por M y por N. Evidentemente, esta recta debe cortar el plano π2 en un punto B.

π

π

1 2 A 1 2 M N B π 2

l

l

Luego, este punto B pertenece a los dos planos, y como por hipótesis el punto A también pertenece a los dos planos, la recta que pasa por A y por B es una recta común a los dos planos.

(4)

Esta recta común se llama recta intersección de los dos planos. 1. 4 Rectas paralelas

Definición: Dos rectas del espacio son paralelas si verifican las dos condiciones siguientes: i) Están en un mismo plano

ii) No tienen puntos en común.

Teorema 3. “Por un punto se puede trazar una y una única recta paralela a una recta dada”. En efecto, la recta y el punto determinan un único plano. Sobre ese plano, de acuerdo a los postulados de Euclídes, se puede trazar una única recta paralela a la recta dada.

Teorema 4. “Si dos rectas son paralelas, entonces todo plano que corte a una de ellas, cortará

a la otra”.

Demostración: Sean

l

1 //

l

2 y π un plano arbitrario talque

l

1∩π=A. Debemos probar que

l

2∩π=B.

Sea π* el plano determinado por las rectas paralelas

l

1 y

l

2. Este plano es diferente del plano π ya

que π* contiene a

l

1 y π no la contiene.

Luego los planos π y π* tiene un punto en común: A. Por lo tanto, existe una recta en común que pasa por A. En π*, esta recta que pasa por A, debe cortar a

l

2, en un punto,

digamos B.

Este punto B es común al plano π y a la recta

l

2.

Claramente, este punto B es único, ya que si π contiene a un segundo punto de

l

2, contendrá a

la recta completa. Luego los planos π y π* contendrán a la recta

l

2 y al punto A, de modo

que las rectas se confunden, lo que no debe suceder.

π

π*

1 2

A

B

l

l

Figura 5. Rectas paralelas en el espacio Teorema 5. “Dos rectas paralelas a una tercera son paralelas entre sí”

Hipótesis:

l

1 //

l

l

2//

l

Tesis:

l

1 //

l

2

Demostración:

l

1 y

l

2 están en un mismo plano

determinado por

l

1 y un punto P ∈

l

2. Complete Ud.

La demostración para concluir que estas rectas

l

1y

l

2 no tienen puntos en común.

l l l 1 2

P

Figura 6 . Tres rectas paralelas entre si

Teorema 6. “Dos ángulos en el espacio no situados en un mismo plano que tienen sus lados

(5)

H AC//DF AB//DE T α = β

D Sobre los lados de los ángulos α, β copiamos trazos de igual longitud: AB = DE , AC = DF. Luego, ABED es un paralelogramo. Por lo tanto AD = BE y AD // BE

Análogamente, ACFD es un paralelogramo y así AD = CF y AD // CF

Luego, BE = CF, y además dos rectas paralelas a AD son paralelas entre ellas.

Luego, CBEF es un paralelogramo y así BC = EF. Por lo tanto los triángulos ABC y DEF son congruentes y así α = β.

AS: Haga el dibujo del caso en que los ángulos son suplementario y demuéstrelo.

α β

A

B

C

E

D

F

Figura 7. Dos ángulos en el espacio

Definición: Se llama ángulo entre dos rectas no situadas en el mismo plano, al ángulo formado por dos rectas secantes respectivamente paralelas a las dos rectas dadas.

En la figura 8, las rectas

l

1 y

l

2 (en azul) no

están situadas en un mismo plano, es decir, se cruzan. Sin embargo, de acuerdo con la definición anterior, podemos hablar del ángulo entre ellas. Por un punto cualquiera del espacio V trazamos una recta paralela a

l

1 que

denotamos *

l

1 (en rojo). Por ese mismo punto V

trazamos otra recta paralela a

l

2, que

denotamos

l

*2 (en rojo). Claramente, las rectas

*

l

1 y *

l

2 están en un mismo plano y forman un

ángulo cuyo vértice es el punto arbitrario V. Ese ángulo es el ángulo que forman las rectas azules.

l

l

l

*

l

* 1 2 1 2

V

Figura 8. Angulo entre dos rectas que se cruzan Dos rectas se dicen perpendiculares si estando en un mismo plano, forman un ángulo recto. Se llaman rectas ortogonales a dos rectas del espacio que no estando en un mismo plano, forman un ángulo recto. En cualquiera de los dos casos, las rectas se dicen rectangulares.

2. RECTAS Y PLANOS PARALELOS.

Definición: Una recta es paralela a un plano si ella no tiene puntos en común con el plano. Note que el plano mismo es paralelo a la recta.

(6)

Teorema 7. “Toda recta no situada en un plano π y paralela a una recta * de ese plano, es paralela al plano.”

l

l

En efecto, las rectas y l* al ser paralelas, están un mismo plano π* que corta al plano π según la recta l*. Si la recta y el plano π tuvieran un punto en común, digamos X, ese punto pertenece a la intersección de ambos planos, y de esta manera las rectas siendo paralelas, tendrían un punto en común, lo que es imposible. Luego la hipótesis de la existencia de ese punto X en común es absurda, lo que prueba el teorema 7.

l l

l

l *

π * π

Figura 9. Recta paralela a un plano

Teorema 8. (Primer recíproco al teorema 7) “ Si una recta es paralela a un plano π, todo plano π* trazado por corta al plano π según una recta l * paralela a ”.

l

l

l

En efecto, i) y * están en un mismo plano π*.

l

l

ii) Si las rectas y * tienen un punto en común, digamos X, este punto será común a la recta

y al plano π, lo que es imposible.

l

l

l

Teorema 9. (Segundo recíproco al teorema 7) “Si una recta l es paralela a un plano π y si por un punto C del plano se traza la recta * paralela a , esta recta está completamente contenida en el plano”

l l

En efecto, la recta l y el punto C determinan un plano π* que corta al plano π según una recta l1

(no dibujada en la figura de la derecha) paralela a .

l

Ahora, o bien la recta l * es la única paralela a que pasa por C o bien se confunde con l

l 1, y

ella está totalmente contenida en el plano π.

l

C

π

π∗

l*

NOTA: El teorema directo y su primer recíproco se pueden enunciar de la siguiente manera:

Para que una recta sea paralela a un plano π, es necesario y suficiente que ella sea paralela a una recta l * del plano”.

l

AS: Indique claramente la condición suficiente y la condición necesaria.

Teorema 10. “Si dos planos secantes π1 y π2 son paralelos a una misma recta , entonces la

intersección de los plano es paralela a recta l ”

(7)

Tracemos una recta * , secante con l l1

y

paralela a . Como l es paralela al plano π

l 1, * es paralela al

plano π1. l

Dado que es paralela al plano πl 2, entonces * está

en el plano π2. l

Luego, * es la intersección de los dos planos y por lo tanto se confunde con l l1.

π

π

l

1

l*

2 1

l

π

2

Figura 10. Planos secantes paralelos a una recta

Teorema 11. “Si dos planos secantes π1 y π2 pasan por dos rectas paralelas l1 y l2,

respectivamente, la intersección de los planos l es paralela a ambas rectas”

H: l1 // l2 l1 ∈ π1 l2 ∈ π2 π1 ∩ π2 = l T: l // l1 , // l l2 D: La recta l2 // l1, l1 ∈ π1⇒ l2 // π1.

El plano π2 que pasa por l2, corta π1 según la

intersección que es paralela a l l2 (teorema 8).

Análogamente se demuestra que es paralela a l l1.

1

π

π

2

l

l

1 2

π

2

l

Figura 11. Planos que pasan por rectas paralelas

3. PLANOS

PARALELOS

Definición: Dos planos son paralelos si no tienen puntos en común. El siguiente teorema prueba la existencia de planos paralelos

Teorema 12. “Dos rectas secantes y paralelas a un plano, determinan un segundo plano

paralelo a primero”.

Sean l1 y l2 las rectas secantes, ambas paralelas a un plano π. Sea π* el plano determinado por las

(8)

π

π∗

l

l

1 2 H: l1 // π l2 // π T: π* // π

D: Si los planos π y π* tuviesen un punto en común, digamos E, tendrían en común una recta, digamos * (teorema 2) que contiene a ese punto E. Esta recta encuentra al menos una de las dos rectas l

l

1 o l2, digamos l1 y en el punto X. Este

punto X será común a la recta y al plano π*, que son dados paralelos, lo que es imposible.

Figura 12. Existencia de planos paralelos

Corolario 1. “Los planos π y π’ de dos ángulos α y α’ cuyos lados son respectivamente paralelos, son paralelos”

En efecto, sea α y α’ dos ángulos situados en dos planos π y π’ respectivamente, cuyos lados son paralelos.

La recta PA // P’A’ es paralela al plano π’ (teorema7). La recta PB // P’B’ es paralela al plano π’ (teorema 7).

Luego, los planos π y π’ son paralelos (teorema 12). P P' A' A B' B π π ' α α'

Figura 13. ángulos de lados paralelos sobre planos paralelos Corolario 2. “Si dos planos son paralelos, toda recta de uno de ellos es paralela al otro plano”. AS: Intente una demostración por el absurdo.

NOTA: Para que dos planos sean paralelos es necesario y suficiente que uno de ellos contenga dos rectas paralelas al otro:

i) La condición es necesaria: Si dos planos π y π* son paralelos, dos rectas trazadas en el plano π son paralelas al plano π*.

ii) La condición es suficiente: Si un plano π contiene dos rectas paralelas a un plano π*, este será paralelo al plano π *.

Teorema 13. “Si un plano interfecta a dos planos paralelos, entonces las intersecciones son

rectas paralelas”.

(9)

H: π1 // π2

π* ∩ π1 = l1

π* ∩ π2 = l2

T: l1 // l2

D: l1 y l2 están en un mismo plano π*.

Además, l1 y l2 no son secantes pues están

en planos que no tienen puntos en común. Luego, l1 // l2.

l

l

1 2 π π 1 2 π∗

Figura 14. Un plano intersecta planos paralelos Teorema 14. “Por un punto exterior a un plano se puede trazar un único plano paralelo a él”. Sea P* ∉ π. Por P* trazamos un plano π* // π.

En efecto, primero veamos que podemos trazar ese plano: en π trazamos dos rectas secantes cualesquiera l1 y l2 que se cortan en P.

Por P* trazamos l1* // l1 y l2* // l2.

El plano determinado por l1* y l2* es paralelo a π.

Ahora veamos que es único: supongamos que por P* pasamos un segundo plano π^. Las rectas l1 y l2 serán paralelas a los planos π* y π^ (corolario 2). Las rectas l1* y l2* están en los planos π* y π^ a la vez (teorema 9). Luego estos planos se confunden pues contienen a dos rectas secantes l1* y l2*.

π

π∗

l

l

l

l

P P* 1 2 1 2 * *

Figura 15. Trazado de un plano paralelo a otro por un punto

Corolario 3. “Dos planos paralelos a un tercero son paralelos entre sí”.

Corolario 4. “Si dos planos son paralelos, entonces todo otro plano que corte a uno de ellos,

cortará al otro”.

En ambos casos basta razonar por el absurdo y se llega fácilmente a la conclusión.

Teorema 15. “El LG de las rectas paralelas a un plano trazadas por un punto es un plano

paralelo al plano dado y que pasa por el punto dado”.

(10)

Corolario 5. “Si dos planos son paralelos, entonces toda recta paralela a uno de ellos, será paralela al otro” H: π1 // π2 l1 // π1

T:

l2 // π2

D:

l1 // π1 ⇒ l1 // l2, l2∈π1

l2 // l3, l3 ∈π2 ⇒ l2 // π2.

AS: Intente redactar la demostración anterior en lenguaje usual.

Corolario 6. “Si dos planos son paralelos, toda recta que corte a uno de ellos, cortará al otro”. AS: Piense en una demostración por el absurdo.

Teorema 16. “Dos trazos paralelos comprendidos entre dos planos paralelos, son iguales”. H: π1 // π2

AB // CD T: AB = CD

D: AB // CD ⇒ ∃ plano π* tal que π* ∩ π1 = AC,

π* ∩ π2 = BD AC // BD ∴ ABDC # ⇒ AB = CD

A

B

C

D

π π 1 2 π∗

Figura 16. Trazos paralelos entre planos paralelos Teorema 17. “Tres planos paralelos determinan sobre rectas cualesquiera trazos

proporcionales “

H: π1 // π2 // π3

l1, l2 rectas arbitrarias tales que

: π1∩

l1= A

*, π1∩

l2= A

; π2∩

l1=B* , π2∩ l2

=

B; π3∩ l1= C*, π3∩ l2=C.

T: AB A * B * BC=B * C * D: Por A l3 // l1

AD = A*B* (teorema 16), DE = B*C* y BD//CE.

En plano π* determinado por l2 y l3:AB AD BC =DE Luego, AB A * B * BC =B * C * π π π

l

l

2 1

l

1 2 3 3 A A* B D B* C E C* π∗

(11)

Teorema 18. (Recíproco del teorema 17) “Si dos rectas arbitrarias son divididas en trazos

proporcionales, las rectas que unen los puntos de división son paralelos a un mismo plano”.

AS: Haga un gráfico, especifique hipótesis y tesis. Haga una demostración de este teorema.

4. RECTAS Y PLANOS PERPENDICULARES

4. 1. Recta perpendicular a un plano

Definición: Una recta es perpendicular a un plano si ella es perpendicular a todas las rectas del plano.

Consideremos una recta y un punto P sobre ella. Por hacemos pasar dos planos y en cada uno de ellos trazamos la perpendicular a la recta

.

Sean PA y PB estas dos perpendiculares. Es claro que ellas determinan un plano, digamos π.

l l

l

Luego, una recta del espacio puede ser perpendicular a dos rectas situadas en un mismo plano y que pasan por su pie.

l

Esto permite justificar la hipótesis del siguiente teorema, que asegura la existencia de rectas perpendiculares a un plano π P A B

l

Figura 18. Recta perpendicular a un plano Teorema 19. “Si una recta que corta a un plano es perpendicular a dos rectas no paralelas del

plano que pasan por su pie, ella es perpendicular a toda otra recta del plano que pase por su pie”.

H: l1, l2 ∈π

PH ⊥ l1, H pie de la perpendicular

PH ⊥ l2

l3 ∈π arbitraria que pasa por H.

T: PH ⊥ l3

D: Sea l ∈π arbitraria que corta las rectas en A, B y C. PH (→)H : PH = HP* ∴CP = CP* (C∈SPP*) AP = AP* ( idem ) ∴∆ACP ≅ ∆ACP* ∴ PAB = P*AB ⇒ BP = BP* ⇒ B ∈SPP* ∴HB = SPP* ∴ l3 ⊥ PH.

l

l

l

l π P P* H A B C 1 2 3

Figura 19. Recta perpendicular a un plano Teorema 20. “Para que una recta sea perpendicular a un plano, es suficiente que ella sea

perpendicular a dos rectas secantes de ese plano”. Dicho de otra manera:

(12)

1. Toda recta l ortogonal a dos rectas secantes l1

y

l2

es perpendicular al plano π que ellas determinan.

En efecto, ortogonal a dos rectas secantes, será perpendicular a toda otra recta del plano π (teorema 19), luego, de acuerdo a la definición anterior, será perpendicular a ese plano.

l

2. Dos rectas secantes l1 y l2 ortogonales a una misma

recta , determinan un plano perpendicular a esta rectal . l

En efecto, la recta l perpendicular a l1 y l2, es

perpendicular al plano que determinan. Luego ese plano será perpendicular a la recta l

l

l

l

1 2 P

π

4. 2. Trazar por un punto un plano perpendicular a una recta. 4. 2. 1. El punto está sobre la recta.

Sea P un punto dado en una recta dada l arbitraria. Dos puntos arbitrarios del espacio y la recta determinan dos planos (no dibujados en la figura de la derecha). Sobre estos planos levantamos las perpendiculares a en P, l

l

l

1 y l2 respectivamente. Estas rectas l1 y l2

determinan un plano π, perpendicular a l .

Razonando por el absurdo, se puede probar que este plano es único. P l l 1 2 π l

Consecuencia: Si dos rectas son paralelas, todo plano perpendicular a una de ellas, será perpendicular a la otra.

4. 2. 2. El punto no está sobre la recta.

Sea P un punto del espacio que no está en una recta l . Por este punto trazaremos un plano que sea perpendicular a . Para ello, por P trazamos una paralela a l , en el plano determinado por P y la recta (no dibujado en la figura de la derecha), que denotamos por l *. Ahora se procede como en el caso anterior, para trazar un plano perpendicular a *, que también será perpendicular a .

l

l

l l

Razonando por el absurdo, se puede demostrar que este plano es único.

P

l

l*

Q

Teorema 21. “El LG de las perpendiculares trazadas desde un punto P a una recta l es un

plano π perpendicular a la recta en el punto P” Distinguimos dos casos:

(13)

1. El punto P está en la recta: La recta es perpendicular a todas las rectas del plano π y en particular a todas aquellas que pasan por su pie. Por otro lado, toda perpendicular a levantada en el punto P, está en el plano π.

l

l

2. El punto P no está en la recta: Se traza una paralela a la recta por el punto y se razona análogamente.

l 4 .3. Trazar por un punto una recta perpendicular a un plano.

4 .3. 1. El punto está en el plano: Sea P ∈ π arbitrario.

Por P trazamos dos rectas que estén en el plano π, l1 y l2 y en distintas direcciones.

Por P trazamos un plano π1 ⊥ l1 (4. 2. 1) y

por P trazamos otro plano π2⊥ l2.

Resulta que π1 ∩ π2 = y l l ⊥ π.

Razonando por el absurdo, se prueba que esta recta es única.

π

π

π

l2

P

l1

l

4. 3. 2. El punto no está en el plano.

En este caso, por P se traza un plano paralelo al plano π y si procede como en el caso anterior. Consecuencia: Dos rectas perpendiculares a un mismo plano son paralelas entre si. 4. 4. Teorema de las tres perpendiculares.

Teorema 22. “Si una recta es perpendicular a un plano y desde su pie se traza una recta

perpendicular a una recta arbitraria del plano, entonces la recta que une un punto cualquiera de la perpendicular con el punto de intersección de las dos rectas del plano, es perpendicular a la recta arbitraria del plano”.

H: l1⊥ π tal que l1∩ π = H y P∈ l1 l ∈ π arbitraria l2⊥ l , es decir, HQ ⊥ l T: PQ l D: Sea QA = QB H ∈ SAB ⇒ HA = HB ∴∆ PHA ≅ ∆ PHB ∴ PA = PB ⇒ P ∈ SAB ∴ PQ ⊥ AB ∴ PQ ⊥ l

l

H Q

π

A B P 2

l

l

1

(14)

Teorema 23 (Recíproco del teorema 22) “Sea l1 una recta perpendicular a un plano π con pie H

y l una recta cualquiera del plano. Si por un punto cualquiera P de l1 se traza la

perpendicular PQ a . La recta que pasa por H y Q es perpendicular a ”. l l

AS: Redacte una demostración al teorema 23. 4 .4 Rectas perpendiculares y oblicuas.

Definición: Una recta es oblicua a un plano si ni es perpendicular al plano.

Sean π un plano y P un punto fuera de el. Desde P bajamos la perpendicular hasta su pie H: tenemos entonces un trazo PH; pero también tenemos una recta que pasa por PH o que contiene a PH. Análogamente, desde P se pueden trazar oblicuas, que serán trazos o rectas que contienen esos trazos. Evidentemente que cuando hablamos de longitudes, nos referimos a los trazos, como sucede con el siguiente

Teorema 24. “Desde un punto fuera de un plano se pueden trazar una única perpendicular e

infinitas oblicuas al plano.

i) La perpendicular es la menor de todas las oblicuas.

ii) Dos oblicuas cuyos pies se encuentran a la misma distancia del pie de la perpendicular, son iguales

iii) La más corta de dos oblicuas será aquella cuya distancia al pie de la perpendicular sea menor”

Sea PH ⊥ plano π y la recta que contiene al trazo PH. l

Sea PQ un trazo oblicuo y * la recta oblicua que contiene al trazo PQ. PC y PD son oblicuas también, tal que HC = UQ.

l

i) En ∆ rectángulo PHQ, PH < PQ ii) HC = HQ ⇒∆PHQ ≅ ∆PHC ∴ PQ = PC.

iii) PQ y PD oblicuas tales que HQ < HD.

Sea C ∈ HD tal que HC = HQ. Luego PQ = PC. En ∆PHD PC < PD ∴ PQ < PD

l

P H Q C D π

l*

Figura 21. Rectas oblicuas y perpendiculares a un plano Teorema 25 (Recíproco del teorema 24)

“i) El trazo más corto de un punto a un plano es el trazo perpendicular. Este trazo representa la distancia del punto al plano.

ii) Si dos trazos oblicuos que nacen en un mismo punto fuera de un plano son iguales, sus pies son equidistantes del pie de la perpendicular

(15)

iii) Si dos oblicuas que nacen desde un mismo punto fuera de un plano no son iguales, el pie de la menor está más cerca del pie de la perpendicular.”

AS: Demuestre este teorema Ejercicios:

1. Trazar una recta que pase por un punto dado y que se apoye en dos rectas dadas 2. Trazar una recta que se apoye en tres rectas dadas. ¿Cuántas rectas puede construir? 3. Hallar un punto en el espacio que equidiste de 4 puntos dados.

4. Dados un plano y dos rectas que se cruzan, trazar un segmento de longitud dada que se apoye en ambas rectas y que sea paralelo al plano.

5. Dadas tres rectas que se cruzan trazar una cuarta paralela a una de ellas y que se apoye en las otras dos.

6. Por tres puntos del espacio trazar planos paralelos y equidistantes.

7. Dados un plano, dos rectas que se cruzan u una dirección dr, trazar una recta paralela al plano, que se apoye en las rectas dadas y que sea perpendicular a la dirección dada.

8. Trazar una recta que se apoye en dos rectas dadas y que tenga una dirección dada . dr 9. Trazar una recta que se apoye en cuatro rectas dadas, dos de ellas paralelas.

10. Dado un plano y un punto fuera de él, trazar un segmento desde el punto al plano que tenga una longitud dada y que sea paralelo a un segundo plano.

11. Dadas dos rectas y una dirección dada dr, trazar una recta que se apoye en ambas y que sea perpendicular a la dirección dr.

12. Dados dos planos y un punto arbitrario del espacio, trazar un segmento que corte a uno de los planos, sea paralelo al otro y que tenga una longitud dada.

13. Por un punto dado del espacio trazar un plano que corte a tres rectas dadas bajo ángulos iguales. 14. Dados dos trazos AB y A*B* perpendiculares a un plano talque AB = 2 A*B* y cuyos pies son A y A*. Por A se traza una recta en el plano. Se pide hallar sobre esta recta un punto P tal que APB =

A*PB*.

15. Dados los puntos A y B en el espacio, hallar otro punto P sobre una recta dada de modo que PA + PB sea de longitud mínima.

16. Dados dos puntos al mismo lado de un plano, hallar otro punto sobre el plano de modo que la suma de las distancias a los dos puntos sea mínima.

(16)

17. Dados tres puntos y una recta en el espacio, hallar un punto que equidiste de los tres y que esté a una distancia dada de la recta dada.

18. Por tres rectas trazar tres planos que se corten en una misma recta. 19. Por cuatro puntos dados trazar cuatro planos paralelos y equidistantes.

20. Por una recta dada trazar un plano que forme un ángulo dado con otro plano dado.

21. Dadas una recta y dos puntos, hallar sobre la recta un punto desde el cual se vea la distancia entre los dos puntos dados bajo un ángulo de 900.

22. Dados un punto a cada lado de un plano, hallar en el plano un punto tal que la diferencia de las distancias a los puntos sea máxima.

23. Por un punto dado de un plano, trazar en el una recta que esté a una distancia dada de otro punto dados en el espacio.

24. Dados dos planos que se cortan según una recta y se da otra recta * que penetra en ambos planos en los puntos A y B. Hallar sobre un punto C talque l l ACB = 900l.

25. Por un punto dado pasar una recta que se apoye en otra recta dada y que forme ángulos iguales con dos rectas dadas.

26. Dados un plano, un punto sobre él y una recta en el espacio.

27. Sobre un plano π considere una circunferencia de diámetro AB. Sea M un punto cualquiera de la circunferencia. Se traza AS ⊥π y luego, los trazos SB y SM. Se traza AC ⊥ AB y AN ⊥ SM.

Probar: i) SMB= 900 ii) SA2 =SN⋅ SM = SC⋅ SB iiI) ∆SCN ≈ ∆ SMB iv) SCN = 900 v) SC ⊥ ∆ANC vi) CNA = 900

vii) ¿Cuál es el LG de N cuando M recorre la circunferencia?

O

A

B

S

M

C

N

π

x

28. Un plano rota alrededor de una recta. Desde un punto del espacio de abaten perpendiculares sobre el plano móvil en diversas posiciones. Hallar el LG de las perpendiculares.

(17)

Figure

Actualización...

Referencias

Actualización...

Related subjects :
