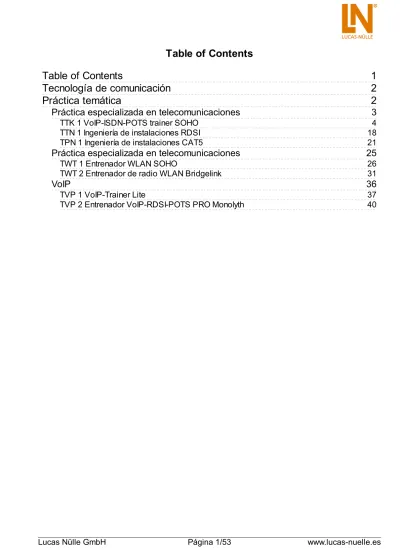

Table of Contents. Lucas Nülle GmbH Página 1/53

(1)

1

2

3

4

18

21

25

26

31

36

37

40 Tecnología de comunicación

Práctica temática

Práctica especializada en telecomunicaciones

TTK 1 VoIP-ISDN-POTS trainer SOHO

TTN 1 Ingeniería de instalaciones RDSI

TPN 1 Ingeniería de instalaciones CAT5

Práctica especializada en telecomunicaciones

TWT 1 Entrenador WLAN SOHO

TWT 2 Entrenador de radio WLAN Bridgelink

VoIP

TVP 1 VoIP-Trainer Lite

(2)

Tecnología de comunicación

Los sistemas de formación para tecnologías de la comunicación son los temas de las áreas de tecnología de alta frecuencia, la tecnología de transmisión, redes y equipos de telecomunicaciones.

Práctica temática

(3)

Práctica especializada en telecomunicaciones

Práctica especializada en telecomunicaciones

Nuestros equipos no tienen límites aunque se trate de redes POTS, RDSI o Ethernet con VoIP. ¿Qué sistema preferiría? ¿Línea de cobre, LWL, WLAN? Aquí se puede satisfacer cualquier deseo. Los fundamentos

(4)

TTK 1 VoIP-ISDN-POTS trainer SOHO

TTK 1 VoIP-ISDN-POTS trainer SOHO

La unidad VoIP-ISDN-POTS-Trainer SOHO permite el montaje, puesta en funcionamiento, configuración y localización de fallos en un sistema telefónico doméstico o de una pequeña oficina. La unidad de capacitación se puede utilizar independientemente o integrada en un sistema telefónico ya existente.

Encargo del cliente: planificación e implementación de una infraestructura SOHO Instalación y configuración

Puesta en servicio

Instalación y configuración de aparatos terminales analógicos Instalación y configuración de aparatos terminales analógicos Instalación y configuración de aparatos terminales RDSI Localización de fallos

(5)

Pos. Producto Bestell-Nr. Anz.

1 NGN-PBX CO3538-1A 1

The digital/analog PABX is an industrial-type device especially adapted for teaching purposes.

All of the functions of a private branch exchange can be utilised freely and tailored to suit individual requirements.

Service features:

Telephony system, IP-based with VOIP, ISDN and POTS Integrated ADSL2+ modem

Integrated IP router with VPN 4 x ab

S0 int, S0 ext WEB-configuration Fault simulation

2 Unidad de conexión universal CO3538-1Q 2 La unidad de conexión universal consta de 2 tomas RDSI y 2 cajas

CAT5E con conexiones que salen hacia el exterior permitiendo esclarecer la asignación de contactos. En este caso, las cajas de conexión RDSI tienen además casquillos de 2 mm para las resistencias terminales de 100 ohmios del bus.

Equipo basico compuesto de:

Equipo basico compuesto de:

(6)

3 Código de línea 2B1Q CO3538-1S 1 Unidad de terminación de red para una conexión básica RDSI con

código de línea 2B1Q. El NTBA constituye el nexo entre la interfaz Uk0 de dos hilos y el bus S0 de cuatro hilos y está conectado al primer terminal TAE o la salida del filtro (splitter) DSL.

4 Teléfono analógico CO3538-1Y 2

Teléfono analógico sencillo con selección conmutable de impulsos o de multifrecuencia.

Repetición de discado Consulta

(7)

5 Filtro DSL CO3538-1U 1 Un filtro DSL sirve para dividir las frecuencias del teléfono y del

servicio DSL que se transmiten por la misma línea de abonado.

6 Switch Gigabit Ethernet CO3538-1V 1

El switch sirve para la interconexión de hasta 5 terminales (4 de 10/100 Mbit/s y 1 de 10/100/1000 Mbit/s). El sistema de switch gestiona un paquete de datos recibido dirigiéndolo a los abonados a los que se remite. De este modo la red funciona se

descongestiona y es más rápida y segura. Prestaciones:

se puede configurar a discreción en cascada a través del los puertos frontales

4096 direcciones MAC almacenables Autodetección

Autoacuerdo

Autoparticionamiento Función "Store-and-Forward" MDI/MDIx

7 Red SOHO con simulación de fallos CO3538-1X 1 Modelo de una red típica de oficina con simulador de fallos.

Cableado CAT5E

2 habitaciones con tomas de conexión CAT5E sencillas 2 habitaciones con tomas de conexión CAT5E dobles Habitación de servidor con un panel de parcheo Simulador de fallos

(8)

8 Ruteador con módem DSL integrado y punto de acceso WLAN CO3538-1R 1 El ruteador con módem VDSL/ADSL2+ integrado y punto de acceso

WLAN es un componente activo para la conexión de una red local cableada o inalámbrica a un servicio ADSL.

Características:

Internet de alta velocidad gracias al módem VDSL y ADSL2+ Modo de operación de ruteador con cablemódem o tarjeta UMTS

Ùltima tecnología WLAN N para la transmisión de hasta 450 Mbit/s y mayor alcance de la red inalámbrica WLAN

WLAN N para su uso a 2,4 GHz ó 5 GHz

Servidor para música, fotos y películas en la red 2 conexiones USB para impresora y memoria en la red Protección externa gracias a la codificación WPA2 Integración con móviles inteligentes iPhone y Android a través de WLAN en la red local con posibilidad de telefonía por internet

Configuración sencilla mediante explorador web

9 Teléfono de sistema RDSI LM9943 1

Lo destacado:

Pantalla gráfica luminosa de 7 líneas 5 teclas de programación libre con LED 7 teclas y 10 pulsadores para funciones SMS en la red fija con funciones confort

Apoyo directo de auriculares Firefly e inalámbricos Ampliación opcional con contestador automático y pulsadores

Se pueden conectar hasta 3 módulos de ampliación de pulsadores elmeg T400

Conexión directa a las interfaces Up₀ (RDSI de dos hilos)

(9)

10 Teléfono VoIP con pantalla gráfica LM9940 1

El teléfono VoIP es apto tanto con fines didácticos como para metas de formación e incluso para su empleo profesional, además, es ideal para usuarios que necesitan contar de inmediato con las informaciones más importantes.

Prestaciones más importantes

Pantalla gráfica pivotante, de alta resolución

Indicador de LED de gran tamaño (rojo) para las llamadas entrantes

12 teclas de función programable Modo de manos libres

Conexión Ethernet dual Power over Ethernet

Apoyo de varios equipos de audio SIP RFC3261

Seguridad: SIPS/SRTP, TLS STUN, ENUM, NAT, ICE

Códecs: G.711, G.729A, G.723.1, G.722, G.726, GSM 6.10 (full rate)

(10)

11 Teléfono DECT (RDSI) SO3538-3K 1 El teléfono inalámbrico es apto para integrarse a una red RDSI de

aparatos múltiples o a la centralita privada RDSI de una instalación telefónica. El teléfono móvil funciona de acuerdo con el estándar internacional DECT(GAP).

Es posible operar hasta 6 teléfonos móviles desde una estación base y llevar a cabos conversaciones internas entre estos aparatos. Un teléfono móvil puede estar registrado hasta en 4 estaciones base. Existe la posibilidad de integrar a varios usuarios.

DECT\GAP

Tecnología digital RDSI

Menú en varios idiomas: alemán, inglés, turco 50 m de máxima distancia de operación del auricular 300 m de distancia máxima del aparato de mano (al aire libre)

Discado por teclado Teléfono de altavoz

Compatibilidad con el servicio SMS

Repetición de discado (10 últimos números) Proceso de menú

Control de volumen Selección de timbre Localizador de auricular

Funciones de llamada y discado MSN (Multiple Subscribers Numbers: números de múltiples abonados)

Capacidad de agenda telefónica para 50 nombres y números Capacidad de memoria de llamada de 10 números

Pantalla gráfica LCD (monocolor, de varias líneas) Ubicación de pantalla en auricular

Antena integrada

Adaptador de alimentación de corriente (externo) 2 pilas (tipo AAA) (recargables)

Capacidad 750 mAh

Tiempo de charla de hasta 900 minutos. Tiempo de espera de hasta 150 horas Alarma de pilas audible

(11)

12 Teléfono DECT (conexión analógica) SO3538-3L 1 El teléfono inalámbrico es apto para integrarse a una conexión

analógica o a una centralita privada analógica de una instalación telefónica. El teléfono móvil funciona de acuerdo con el estándar internacional DECT(GAP).

Es posible operar hasta 6 teléfonos móviles desde una estación base y llevar a cabos conversaciones internas entre estos aparatos. Un teléfono móvil puede estar registrado hasta en 4 estaciones base. El teléfono suministrado ya se encuentra registrado en la estación base.

DECT\GAP

Modo de manos libres Pantalla LC luminosa Teclado luminoso

Capacidad de agenda telefónica para 50 nombres y números Melodías polifónicas de llamada, 5 melodías + 5 tonos de llamada

Capacidad de memoria de llamada de 10 números Repetición automática de discado

Visualización de número de llamada CLIP

Idiomas (display): alemán, inglés, español, francés, turco... Discado breve

Discado en cadena para función call-by-call

Cantidad de teléfonos registrables por estación base: 6 Teléfonos móviles registrable en varias estaciones base: 4 Pilas: NiMH o NiCD

Tiempo de espera: 180 horas Tiempo de operación: 17 horas

(12)

13 Código de línea 2B1Q 4B3T CO3538-1T 1 Unidad de terminación de red para una conexión básica RDSI con

código de línea 4B3T. El NTBA constituye el nexo entre la interfaz Uk0 de dos hilos y el bus S0 de cuatro hilos y está conectado al primer terminal TAE o la salida del filtro (splitter) DSL.

14 Probador de cables de datos y redes SignalTEK II LM9890 1 Probador de transmisión de cables de datos y redes, de fácil

manejo, para la comprobación de su instalación correcta con la asistencia de aplicaciones de voz, video, datos y de circuito cerrado de televisión a través de la red Ethernet de 10/100 megabits y un gigabit.

Prueba bidireccional de carga con la máxima velocidad de transmisión de datos de 1 gigabit.

Diagnóstico ampliado de fallos de la red Ethernet. Revisión del cableado en función de los pines y el par de cables.

Informes de medición significativos

Pruebas de carga que van más allá de los interruptores

15 Banco móvil de experimentación, perfil de al., 3 niv., 6 tomas,1250x700x1995mm

ST7200-3A 1

Instrumentos de medición:

Instrumentos de medición:

(13)

Banco de experimentación y demostración móvil, de alta calidad, de la serie SybaPro, con patas de mesa de perfil de aluminio, compatible con todos los componentes de montaje y ampliación del sistema SybaPro.

El banco móvil de experimentación se suministra como equipo modular cuyo montaje corre a cargo del propio cliente.

Tablero de mesa:

Tablero de mesa de 30 mm, de varias láminas de viruta fina de alta compresión, en conformidad con la norma DIN EN 438-1

Color gris RAL 7035, con cubierta laminada de 0,8mm por ambas caras (Resopal), de estructura simple, acorde con la norma DIN 16926

Resistente a una gran cantidad de sustancias químicas y reactivos, tales como los ácidos y las bases diluidos. Insensible al calor, por ejemplo, al estaño líquido de soldadura así como al calentamiento puntual producido por pistolas de soldar o brasas de cigarrillo.

Borde del tablero de mesa con cantos de protección macizos, a prueba de golpes, de plástico de 3 mm de espesor, con teñido de penetración de color RAL 7047. Revestimiento y cubrecantos sin PVC.

Alimentación de tensión por medio de regleta quíntuple de tomas de corriente, montada en la parte inferior del tablero de mesa, cable de 2 m y enchufe con protección de puesta a tierra

Armazón:

2 perfiles de aluminio extruido con ranuras múltiples, 1800 x 120 x 40 mm (bxhxp)

8 ranuras de igual tamaño en el perfil extruido de aluminio (3 en cada lado y 1 en cada extremo)

Ranuras para el alojamiento de soportes de norma industrial

4 perfiles de aluminio en H, de 1150 mm, para emplazamiento de 3 niveles de paneles de experimentación DIN A4

Espacio libre para integración de un canal de alimentación de energía

Patas de mesa de tubo rectangular con 4 ruedas dobles dirigibles, 2 de ellas frenadas

Marco de mesa de combinación estable y continua de tubos rectangulares

Revestimiento de resina epóxida resistente a los ácidos, de aproximadamente 80 µm, color RAL 7047

(14)

Dimensiones:

Altura del tablero de mesa: 760 mm 1250 x 1995 x 700mm (bxhxp)

16 Juego de cables de medición de 2mm (30 piezas) vídeoportero SO5148-1R 1 Juego de cables de medición de seguridad con enchufes de lámina

de 2 mm, apilables y altamente flexibles, con cable de aislamiento doble, compuesto de:

4 cables de conexión de seguridad de 2 mm, 30 cm, negros 10 cables de conexión de seguridad de 2 mm, 30 cm, verdes 6 cables de conexión de seguridad de 2 mm, 30 cm,

amarillos

2 cables de conexión de seguridad de 2 mm, 60 cm, verdes 4 cables de conexión de seguridad de 2 mm, 60 cm, negros 2 cables de conexión de seguridad de 2 mm, 60 cm, rojos 2 cables de conexión de seguridad de 2 mm, 60 cm, amarillos

Sección transversal de cable: 0,5 mm2 Datos nominales: 600 V CAT II, 10 A

17 Cables de parcheo Cat5E 1x0,5m rojo, 1x0,5m azul, 1x2,0m amarillo

LM9055 4

Juego de cables de parcheo 1 de 0,5 m, color rojo 1 de 0,5 m, color azul 1 de 2,0 m, color amarillo

18 Cables de parcheo Cat5E 1x 1m amarillo, 2x 2m amarillo LM9057 2 Cables de parcheo Cat5E

1x 1m amarillo 2x 2m amarillo

(15)

19 Cable de conexión USB A-B LM9060 1 Cable USB

20 Interactive Lab Assistant: Instalación de red de telecomunicaciones de oficina

SO2802-1G 1

Software de experimentación multimedia con instrumentos virtuales, instrucciones de uso y documentación de resultados, útil para poner en marcha la configuración de una red de telecomunicaciones de oficina.

Preguntas con comentarios y lógica de evaluación para controlar el avance del aprendizaje

Documento que permite una cómoda impresión de las instrucciones de experimentación con las soluciones Disponible en alemán, inglés, francés, español y, a pedido, en otros idiomas.

CD-ROM con el navegador Labsoft y el software del curso

Contenidos de aprendizaje:

Con el sistema modular de panel resulta posible simular una oficina completa, incluidos los sistemas convencionales de

telecomunicaciones, el cableado y el equipo telefónico. Las tareas cubren las siguientes áreas:

Planificación de estructuras de telecomunicaciones Programación y configuración de una centralita RDSI Conexión de terminales analógicos RDSI (teléfonos analógicos) a una centralita

Programación y configuración de terminales RDSI (teléfonos RDSI)

(16)

21 Interactive Lab Assistant "Router" SO2802-1J 1

Multimedia experiment software with virtual instruments, instructions and documentation of results for set-up and configuration of a Router with WIFI-Access Point

Interactive experiment set-ups

Measurements and graphics can be stored in the online instructions via drag and drop

Measurement and testing software can be started straight from the experiment instructions

Questions with feedback and evaluation logic for testing knowledge

Printable document so that the experiment instructions and solutions can be printed easily

CD-ROM with Labsoft browser and course software

Learning objectives: Function of a Router Configuration of a Routers Monitoring Configuration of a LAN DHCP-Server Configuration of a WIFI-Network SSID Encryption of WIFI-Connections

22 Instalación/Puesta en marcha Tecnología de Comunicación LA-T0IN 1 Puesta en marcha en un día de los sistemas suministrados, lo cual,

dado el caso, incluye desempaquetar, ensamblar, montar e instalar los equipos.

Ejecución de los trabajos por medio de personal especializado en Electrotecnia

Puesta en marcha de los equipos Revisión de las funciones de seguridad

Prueba de funcionamiento y demostración del empleo de la instalación o el laboratorio suministrado

Traspaso a un máximo de dos personas responsables incluyendo el protocolo pertinente y la lista de chequeo (copia de la orden de entrega)

(17)

23 Capacitación Tecnología de Comunicación LA-T0TR 1 Un día de capacitación teórica y práctica con los sistemas de

aprendizaje suministrados para un máximo de 12 personas, lo cual incluye:

Actividades a cargo de personal profesional con

conocimientos especiales en esta tecnología y en la manera de transmitirlos

Preparación individual de instructores

Explicación de la teoría que sustenta los experimentos Introducción de reglas de seguridad

Presentación de cursos Labsoft o de instrucciones de experimentación

Montaje y realización de experimentos con participación de los asistentes

Realización de series especiales de experimentos Pasos metódicos para la planificación de las clases Determinación de resultados de experimentación a manera de ejemplos

Localización y eliminación de fallos dentro de la experimentación

1 pen drive USB con documentación Protocolo de realización

(18)

24 Juego de técnica de cables RDSI SO3538-4D 1 Juego de cables compuesto de:

1 panel de parcheo RDSI para 24 puertos

3 cajas RDSI dobles completamente apantalladas 100 m de cable de tendido de cuadretes en estrella 50 conectores RJ45 para cables redondos

TTN 1 Ingeniería de instalaciones RDSI

TTN 1 Ingeniería de instalaciones RDSI

El equipo de “Ingeniería de instalaciones RDSI” forma parte del conjunto de formación profesional “Práctica especializada en telecomunicaciones”:

Componentes de instalación RDSI

Cables, conectores y cajas, montaje, aplicación y funcionamiento

Empleo de herramientas y de instrumentos de medición durante la instalación Topología de red y equipos para su implementación práctica

Equipo basico compuesto de:

(19)

25 Juego de técnica de cables para instalación de aparatos terminales

SO3538-4E 1

Juego de técnica de cables compuesto de: 100 m de cabe plano modular de 4 polos 100 m de cabe plano modular de 6 polos 100 m de cabe plano modular de 8 polos

1 juego de conectores modulares de 4, 6/4, 8/8 polos

26 Mini rack de 19' SO3538-4A 1

El rack se ha diseñado para el alojamiento sencillo de componentes de 19” en el puesto de trabajo. Los tornillos de fijación para el panel de parcheo, el segmento de canal o hub forman parte del

suministro.

Dimensiones: 490 x 240 x 310 mm (bxhxp) Capacidad: 4UA

27 Segmento de canal para rack de 19' SO3538-4B 1 Segmento protector de canal de 105mm, de aluminio anodizado.

Preparado para el montaje de 3 cajas de enchufe Incluye 3 cajas de enchufe para montaje de cajas de empalme

(20)

28 Juego de herramientas para Cat5 y telecomunicaciones SO3538-4H 1 Juego de herramientas para Cat5 y telecomunicaciones compuesto

de:

1 tenaza de engaste para conector Hirose

1 tenaza de engaste para conector modular de 4, 6 y 8 polos 1 herramienta de pelado de cables de instalación

1 herramienta de inserción LSA-Plus 1 verificador de aislamiento inclusive pila

29 ISDN-, LAN- und analoge Anschlusstechnik mit Einführung Lichtwellenleiter (D)

SO5152-9X 1

Instrucciones de experimentación (DE) compuestas de información para el instructor

diagramas de montaje (DE, EN) Hojas de trabajo para los alumnos.

30 TPN / TTN ISDN-, LAN- and analog installation techniques (GB) SO5157-9X 1 Experiment manual consisting of information for teachers plus

assembly plans

Worksheets for students Language: English

Accesorios:

(21)

TPN 1 Ingeniería de instalaciones CAT5

TPN 1 Ingeniería de instalaciones CAT5

El equipo de “Ingeniería de instalaciones Cat5” forma parte del cuerpo de formación profesional “Práctica especializada en telecomunicaciones”:

Componentes de instalación de redes Cat5E

Cables, conectores y cajas, montaje, aplicación y funcionamiento

Empleo de herramientas y de instrumentos de medición durante la instalación Topología de red y equipos para su implementación práctica

(22)

31 Juego de técnica de cables Cat5 SO3538-4C 1 Juego de material compuesto de:

1 panel de parcheo Cat5 para 16 puertos

3 cajas dobles Cat5 completamente apantalladas

100 m de cable de tendido Cat5, apantallamiento laminado 50 conectores modulares Hirose

32 Mini rack de 19' SO3538-4A 1

El rack se ha diseñado para el alojamiento sencillo de componentes de 19” en el puesto de trabajo. Los tornillos de fijación para el panel de parcheo, el segmento de canal o hub forman parte del

suministro.

Dimensiones: 490 x 240 x 310 mm (bxhxp) Capacidad: 4UA

33 Segmento de canal para rack de 19' SO3538-4B 1 Segmento protector de canal de 105mm, de aluminio anodizado.

Preparado para el montaje de 3 cajas de enchufe Incluye 3 cajas de enchufe para montaje de cajas de empalme

Dimensiones: 490 x 105 x 66 mm (bxhxp)

Equipo basico compuesto de:

Si se posee una red local, recomendamos realizar pruebas de funcionamiento de los siguientes interruptores

(23)

34 Interruptor de 16 puertos de 10 / 100 Mbits en caja de 19 pulgadas, 1UA

SO3538-4T 1

El interruptor de 16 puertos dispone de las siguientes opciones: Puede utilizarse en redes de 10 Mbits y 100 Mbits Función de conmutación integrada

Reconocimiento automático de velocidad de transmisión de datos

Fuente de alimentación integrada Juego de material compuesto de:

3 cajas Cat5 dobles completamente apantalladas

de:

(24)

36 Probador de cableado y redes NaviTEK II LM9891 1 Versátil probador de cableado y redes para una localización sencilla

y rápida de fallos y reparación de redes activas y pasivas de cables de cobre o de fibra óptica.

Revisión del cableado en función de los pines y el par de cables.

Diagnóstico ampliado de fallos de la red Ethernet. Soporta el protocolo IPv6 y la función PoE

Informes de medición significativos Compatibilidad con el estándar 802.1x

37 ISDN-, LAN- und analoge Anschlusstechnik mit Einführung Lichtwellenleiter (D)

SO5152-9X 1

Instrucciones de experimentación (DE) compuestas de información para el instructor

diagramas de montaje (DE, EN) Hojas de trabajo para los alumnos.

Instrumentos de medición:

(25)

38 TPN / TTN ISDN-, LAN- and analog installation techniques (GB) SO5157-9X 1 Experiment manual consisting of information for teachers plus

assembly plans

Worksheets for students Language: English

Práctica especializada en telecomunicaciones

Práctica especializada en telecomunicaciones

Nuestros equipos no tienen límites aunque se trate de redes POTS, RDSI o Ethernet con VoIP. ¿Qué sistema preferiría? ¿Línea de cobre, LWL, WLAN? Aquí se puede satisfacer cualquier deseo. Los fundamentos

(26)

TWT 1 Entrenador WLAN SOHO

TWT 1 Entrenador WLAN SOHO

Con el entrenador SOHO para WLAN se pueden implementar instalaciones típicas de red de una pequeña oficina o de una oficina doméstica. Los PC de oficina se pueden integrar a la red por medio de cables o por WLAN gracias a las memorias USB incluidas en el suministro. Gracias al repetidor WLAN se puede optimizar el alcance y la cobertura de la red.

(27)

39 Entrenador WLAN SO3538-4Z 1

La práctica técnica involucra el entrenamiento de habilidades prácticas sobre la instalación y protección de redes inalámbricas en una pequeña área de oficina y/o casa. Incluye la selección de los componentes, materiales y herramientas adecuadas para la instalación, así como conocimientos relacionados con la encriptación a implementar.

La entrega incluye:

1 x WLAN-Router

DSL-Modem for ADSL/ADSL2+ 802.11 n/g/b/a

USB 2.0-port for printer or network storage

iPhone and Android-Smartphones integration is possible

1 x WLAN-Repeater 802.11 n/g/b/a plug-n-play WPA2, WPA, WEP

2 x WLAN-USB-Sticks 802.11 n/g/b/a WPA2 (802.11i) stick-n-surf USB2 and USB1.1

Wi-Fi Protected Setup (WPS)

1 x Gigabit Ethernet Switch, 5 ports

5 x Patch cable

Equipo basico compuesto de:

(28)

40 Carro para servidor 19", bastidor de experimentos, 2 niveles, laterales abatible

ST7200-3E 1

Armario móvil de servidor para proyectos de especialización en las áreas de tecnología de la información y telecomunicaciones: El carro del servidor posee 2 cajones de 19'' y un rack de 19' con

tomacorrientes con puesta a tierra y casquillos RJ45 y está preparado para el montaje de más racks de 19''.

Bastidor de 2 niveles 2 laterales abatibles

Listón quíntuple integrado de tomacorrientes Preparado para el montaje de más racks de 19'' 2 cajones de 19'', 3 UA

Rack de 19'', 2 UA con 2 tomacorrientes, 2 cajas RJ45 Dimensiones:

41 Probador AirCheck Wi-Fi LM9993 1

AirCheck es apto para todas las tecnologías Wi-Fi al igual que para el reconocimiento de interferencias, detección de canales de transmisión y pruebas de conexión. Rápida eliminación de los frecuentes puntos débiles de Wi-Fi, entre los que se encuentran los siguientes:

Problemas de cobertura de red Sobrecarga de redes y canales Interferencias de alta frecuencia Problemas de conexión

Fallos de puntos de acceso Puntos de acceso no autorizados Opciones de seguridad

Problemas de cliente

Complemento del equipo básico, compuesto de:

Instrumentos de medición:

(29)

El software AirCheck Manager genera inmediatamente informes y documentación. Además, permite la creación de diferentes perfiles y la administración de las opciones de red y de seguridad de un equipo en particular o de toda una serie de instrumentos de prueba AirCheck.

Características del producto AirCheck:

Apoya 802.11a/b/g/n

Se conecta en menos de tres segundos e inicia

inmediatamente la búsqueda de redes, puntos de acceso y actividad en los canales.

Por medio de la interfaz de usuario intuitiva, pulsando sólo uno o dos botones, se reciben en una pantalla luminosa a colores las respuestas buscadas.

Reconoce las opciones de seguridad de cada red y de cada punto de acceso: Offen, WEP, WPA, WPA2 y/o 802.1x. Muestra qué franja de banda ancha ocupan los canales individuales de transmisión de datos 802.11, las interferencias y qué puntos de acceso se activan. Marca los puntos de acceso no autorizados. Con la función de localización se puede llevar a cabo esta acción o hacerlo incluso más rápidamente por medio de las antenas direccionales opcionales.

Por medio de WEP, WPA, WPA2 y / o 802.1x establece una conexión con redes o determinados puntos de acceso. Determina una dirección IP y emite señales “ping”

Obtiene una dirección IP y envía pings a direcciones router, puerta de enlace y tiene la costumbre de revisar las conexiones y acceso a la red dentro y fuera del firewall. Comprueba la calidad de la conexión.

42 Interactive Lab Assistant: WIFI de oficina SO2802-1D 1 Software multimedia de experimentación con instrumentos virtuales,

instrucciones y documentación de los resultados del montaje, puesta en funcionamiento y configuración de una red WLAN de oficina.

Componentes de experimentación interactivos

Los valores medidos y los gráficos se pueden almacenar en

(30)

las instrucciones por medio de la función de arrastrar y soltar con el ratón

El software de medición y pruebas se puede iniciar directamente desde la página de instrucciones de experimentación

Preguntas con comentarios y lógica de evaluación para controlar el nivel de conocimientos

Documento que permite una cómoda impresión de las instrucciones de experimentación con las soluciones CD-ROM con el navegador Labsoft y el software del curso

Contenido:

Fundamentos de Wireless Fi en el modelo ISO / OSI ¿Qué hace dB / dBm / dBi?

intensidad de señal recibida, la atenuación y la ganancia RSSI, SNR y ruido Antenas estándares WLAN inalámbrica de 2,4 GHz regulación 5 GHz Wi-regulación

IEEE 802.11 abgn - Frecuencias y canales IEEE 802.11 n

IEEE 802.11 n - Paketbursting y agregación IEEE 802.11n - MIMO

IEEE 802.11 n - Channelbonding IEEE 802.11n - Velocidad de datos hardware WLAN

Punto de Acceso Repetidor

WLAN planificación y topografía

itinerancia WLAN (ESSID / IEEE 802.11f) WLAN planificación

Instalación y aceptación WLAN SSID

el cifrado y la seguridad inalámbrica estructura de la célula o en el WLAN Diagnóstico y solución de problemas

Fuentes Interferencias

múltiples - multitrayecto

(31)

TWT 2 Entrenador de radio WLAN Bridgelink

TWT 2 Entrenador de radio WLAN Bridgelink

El tendido de cables es el método más común para conectar entre sí ordenadores y equipos periféricos; sin embargo, a menudo no es el método más económico y, con seguridad, tampoco el más flexible. Y no lo es, en especial, si sus oficinas están repartidas en varios edificios o si posee un almacén externo. Con la tecnología WLAN, desde hace ya mucho tiempo, se pueden establecer sencillamente conexiones punto a punto

(32)

43 Entrenador de radio WLAN SO3538-4F 1

Con la nueva tecnología 802.11n se pueden también aprovechar las ventajas de las velocidades de transmisión o de distancias mayores de los enlaces puente, al transmitirse dos corrientes de datos separadas. Con este fin se emplea, además de un punto de acceso N, una antena de polarización dual, por la que se pueden transmitir de un lugar a otro dos corrientes parciales separadas.

El suministro contiene:

2 puntos de acceso WLAN (802.11agbhn, banda dual de 2,4 GHz y 5 GHz, VPN, PoE)

2 antenas de polarización doble (802.11n, polarización dual, 5GHz, 20dBi)

4 cables CAB-RSMA-N 0,5 m

2 interruptores Ethernet PoE de 8 puertos 10/100 RJ45 2 trípodes grandes

2 trípodes pequeños

2 soportes

44 Probador AirCheck Wi-Fi LM9993 1

Equipo basico compuesto de:

Instrumentos de medición:

(33)

AirCheck es apto para todas las tecnologías Wi-Fi al igual que para el reconocimiento de interferencias, detección de canales de transmisión y pruebas de conexión. Rápida eliminación de los frecuentes puntos débiles de Wi-Fi, entre los que se encuentran los siguientes:

Problemas de cobertura de red Sobrecarga de redes y canales Interferencias de alta frecuencia Problemas de conexión

Fallos de puntos de acceso Puntos de acceso no autorizados Opciones de seguridad

Problemas de cliente

El software AirCheck Manager genera inmediatamente informes y documentación. Además, permite la creación de diferentes perfiles y la administración de las opciones de red y de seguridad de un equipo en particular o de toda una serie de instrumentos de prueba AirCheck.

Características del producto AirCheck:

Apoya 802.11a/b/g/n

Se conecta en menos de tres segundos e inicia

inmediatamente la búsqueda de redes, puntos de acceso y actividad en los canales.

Por medio de la interfaz de usuario intuitiva, pulsando sólo uno o dos botones, se reciben en una pantalla luminosa a colores las respuestas buscadas.

Reconoce las opciones de seguridad de cada red y de cada punto de acceso: Offen, WEP, WPA, WPA2 y/o 802.1x. Muestra qué franja de banda ancha ocupan los canales individuales de transmisión de datos 802.11, las interferencias y qué puntos de acceso se activan. Marca los puntos de acceso no autorizados. Con la función de localización se puede llevar a cabo esta acción o hacerlo incluso más rápidamente por medio de las antenas direccionales opcionales.

Por medio de WEP, WPA, WPA2 y / o 802.1x establece una conexión con redes o determinados puntos de

(34)

acceso. Determina una dirección IP y emite señales “ping”

Obtiene una dirección IP y envía pings a direcciones router, puerta de enlace y tiene la costumbre de revisar las conexiones y acceso a la red dentro y fuera del firewall. Comprueba la calidad de la conexión.

(35)

45 Interactive Lab Assistant: para puente de radioenlace WLAN e instructor

SO2802-1E 1

Software multimedia de experimentación con instrumentos virtuales, instrucciones y documentación de los resultados de la puesta en funcionamiento y configuración de un puente WLAN.

Componentes de experimentación interactivos

Los valores medidos y los gráficos se pueden almacenar en las instrucciones por medio de la función de arrastrar y soltar con el ratón

El software de medición y pruebas se puede iniciar directamente desde la página de instrucciones de experimentación

Preguntas con comentarios y lógica de evaluación para controlar el nivel de conocimientos

Documento que permite una cómoda impresión de las instrucciones de experimentación con las soluciones Disponible en alemán, inglés, francés, español. Otros idiomas a solicitud.

CD-ROM con el navegador Labsoft y el software del curso

Contenido:

Conceptos básicos

el estándar IEEE 802.11 EIRP

zonas de Fresnel

Alto rendimiento Wireless Bridge Punto de Acceso

antena omni

antena de doble polarización Protección contra sobretensiones o Cable de antena de baja pérdida o Conmutador Ethernet o con POE El modo de punto de acceso

El modo de cliente de Access Modo Puente

Puente Calculadora Enlace Mantenimiento y control

(36)

VoIP

VoIP

Internet ha adquirido el estatus de exitosa red popular. La idea de hacerla también útil para la telefonía no se ha hecho esperar. El resultado es la telefonía con protocolo de Internet (IP) o de voz transmitida a través de dicho protocolo, una tecnología que permite implementar el servicio telefónico sobre una infraestructura IP de manera que pase a reemplazar la telefonía convencional.

(37)

TVP 1 VoIP-Trainer Lite

TVP 1 VoIP-Trainer Lite

Cliente: la puesta en marcha de un PBX VoIP

La solución de un solo usuario con un curso multimedia. No se requiere ninguna red. El sistema de formación puede trabajar de forma totalmente autónoma, sino que se puede integrar en la red existente, según sea necesario.

(38)

46 VoIP-Trainer Lite SO3538-4W 1

Voice-over- IP-Trainer Lite es un sistema de capacitación único basado en un software de centralita telefónica que cubre todas las funciones de una instalación convencional. El sistema apoya el sistema VoIP por medio de diferentes protocolos (SIP, AIX, H.323, UNIStim y SCCP) y se puede combinar también con la unidad de capacitación entrenador VoIP Pro. La centralita telefónica funciona de manera virtual. Se pueden conectar simultáneamente al sistema hasta 4 aparatos terminales VoIP y (teóricamente) y un número indeterminado de teléfonos virtuales.

Este equipo permite llevar a cabo los siguientes experimentos: 1. Encargo del cliente: planificación e implementación de una infraestructura VoIP para una empresa

- Puesta en servicio de una centralita telefónica VoIP con un número de hasta 5 extensiones

- Instalación y configuración de aparatos terminales VoIP - Entrega de la obra e instrucción

2. Encargo del cliente: ampliación de las funciones de una centralita telefónica VoIP:

- Instalación y configuración de módulos adicionales:

contestador automático, IVR, CLIP, CLIR, música en espera, conferencia, etc.

- Respaldo de los datos del cliente - Seguridad

Forman parte del volumen de suministro: 1. 2 teléfonos VoIP

2. 1 switch FastEthernet 3. 3 cables de parcheo Cat5E

4. CD con VM previamente configurada (centralita telefónica virtual)

5. Curso ILA VoIP

(39)

(40)

47 Interactive Lab Assistant: "VOIP LITE" SO2802-1L 1 Multimedia experiment software with virtual instruments, instructions

and documentation of results for commissioning and configuration of a VoIP PBX system.

Interactive experiment set-up

Printable document so that experiment instructions with answers can be printed easily

Learning objectives:

What is "Voice over Internet Protocol"? Fundamentals of TCP/IP Overview of IPv4 and IPv6 Addressing

Masking

Operation of VoIP

VoIP with a conventional PBX system VoIP appliances

Experiments

Fundamentals of virtualisation VoIP server

Commissioning of a VoIP PBX system Virtual PBX systems

Remote access to a virtual PBX system Upgrading a PBX system

Virtual PBX system/extensions Hardware versus software solutions

Hardphones Firmware updates Reset Identity PCAP trace Softphones Installation Configuration Protocols SIP RTP RTCP RTSP IAX

Codecs and voice quality Codecs

Voice (sound) quality

Interconnection of multiple PBX systems SIP trunking

External connections (outbound routes) Allocation of call numbers

(41)

Se recomienda adicionalmente:

(42)

(43)

TVP 2 Entrenador VoIP-RDSI-POTS PRO Monolyth

Este sistema de capacitación de diseño modular permite una integración perfecta de la tecnología de telecomunicaciones en el laboratorio didáctico. En esta instalación pueden llevar a cabo sus proyectos simultáneamente hasta 20 grupos (centralitas telefónicas VoIP virtuales). El equipo básico consta de un servidor VoIP de 19" y de una centralita telefónica de 19”. En caso de necesidad se puede solicitar un interruptor de red Ethernet rápida y paneles de parcheo para la integración de una red de telecomunicaciones interna del laboratorio. Por medio de cables de parcheo común se puede tender un cableado estructurado, con asignación flexible de rutas, para comunicación analógica y digital en el laboratorio.

Son posibles dos maneras diferentes de abordar el trabajo: instalar una centralita VoIP con sólo una

infraestructura de red Ethernet o, también, se puede aprovechar la infraestructura RDSI o POTS ya existente con una migración gradual hacia la tecnología VoIP.

Servidor de19”, con capacidad de ampliación, sistema operativo de 64 bits y sofisticado software de virtualización

Posibilidad de funcionamiento en paralelo de hasta 14 centralitas telefónicas virtuales Centralita telefónica convencional VoIP, RDSI y POTS, en formato de rack de 19“

La técnica de conexión y conmutación permite un funcionamiento autónomo al igual que un integración sin fisuras en la red ya existente

Este equipo permite llevar a cabo los siguientes experimentos:

Encargo del cliente: planificación e implementación de la infraestructura para una empresa Puesta en marcha de una centralita telefónica VoIP

Instalación y configuración de módulos adicionales: contestador automático, IVR, CLIP, CLIR, música en espera, conferencia, etc.

Instalación y configuración de aparatos terminales VoIP Entrega de la obra e instrucción

Encargo del cliente: planificación e implementación de una centralita telefónica VoIP para varios lugares descentralizados

Proyecto de montaje: implementación de una red con varias centralitas telefónicas Encargo del cliente: puesta en marcha de una centralita telefónica convencional Implementación de una red RDSI de hasta 32 terminales

Implementación de una red analógica de hasta 16 terminales Encargo del cliente: paso de la telefonía analógica y de RDSI a VoIP

(44)

50 Entrenador VoIP PRO SO3538-4X 1

El sistema de capacitación se suministra con un armario móvil de 15 unidades de altura y 19”, que cumple con las normas de compatibilidad electromagnética y está dotado de compartimentos resistentes y cómodos.

Los módulos más importantes del sistema de capacitación son: El servidor VoIP de 19"

Instalación integral del sistema Linux de 64 bits Funcionamiento en paralelo de hasta 20 centralitas telefónicas virtuales con protocolo VoIP

Gestión a distancia de las centralitas gracias a un programa de navegación a elección

Las centralitas virtuales pueden conectarse entre sí VoIP con los protocolos TCP/IP, SIP, AIX, RTP, RCP, DHCP y NTP

Opción de configuración y ampliación según se desee

Número de terminales teóricamente ilimitado

Cubre todas las funciones de una centralita telefónica convencional

Es posible instalar a posteriori módulos adicionales sin coste alguno

Funcionamiento autónomo, posibilidad de integración en la red local y conexión a un proveedor externo Centralita telefónica de 19":

Sistema únicamente para protocolo de internet con los siguientes puertos: 2 del tipo V.24, 1 ranura de tarjeta SD, 2 contactos, 5 ETH

120 receptores, 20 dispositivos, 2 canales SIP y 5 clientes SIP

Módulo 4S/U+6FXS instalado previamente: 4 puertos digitales variables + 6 conexiones analógicas

Gestión remota gracias a un programa de navegación El módulo integrado para prácticas especializadas representa una solución estable para la formación profesional de técnicos e instaladores de redes.

24 puertos de 19", de conexión rápida a Ethernet, para la instalación de redes de hasta 24 dispositivos.

Pantallas led para un mantenimiento sencillo de la red

Conexión mediante puertos RJ45 (cable de parcheo) Funcionamiento en dúplex completo o semidúplex con autorreconocimiento

Reconocimiento automático para 10 conexiones Base-T y 100 Base-TX

Cumplimiento de las normas IEEE802.3 (10 Base-T) y 802 3 u (100 Base-TX)

Apoya los modos de comunicación store y forward

Direcciones MAC de 8 k asistidas y búfer de 4 Mbits de memoria RAM

Panel de conexiones CAT5e de 19" con 24 conexiones

Equipo basico compuesto de:

(45)

51 Juego de técnica de cables Cat5 SO3538-4C 1 Juego de material compuesto de:

3 cajas dobles Cat5 completamente apantalladas

52 Teléfono de sistema RDSI LM9943 1

Lo destacado:

Pantalla gráfica luminosa de 7 líneas 5 teclas de programación libre con LED 7 teclas y 10 pulsadores para funciones SMS en la red fija con funciones confort

Apoyo directo de auriculares Firefly e inalámbricos Ampliación opcional con contestador automático y pulsadores

Se pueden conectar hasta 3 módulos de ampliación de pulsadores elmeg T400

Conexión directa a las interfaces Up₀ (RDSI de dos hilos)

(46)

53 Teléfono VoIP con pantalla gráfica LM9940 1

El teléfono VoIP es apto tanto con fines didácticos como para metas de formación e incluso para su empleo profesional, además, es ideal para usuarios que necesitan contar de inmediato con las informaciones más importantes.

Prestaciones más importantes

Pantalla gráfica pivotante, de alta resolución

Indicador de LED de gran tamaño (rojo) para las llamadas entrantes

12 teclas de función programable Modo de manos libres

Conexión Ethernet dual Power over Ethernet

Apoyo de varios equipos de audio SIP RFC3261

Seguridad: SIPS/SRTP, TLS STUN, ENUM, NAT, ICE

Códecs: G.711, G.729A, G.723.1, G.722, G.726, GSM 6.10 (full rate)

(47)

54 Teléfono analógico LM9942 1 El teléfono analógico de mesa es algo más que sólo un aparato

terminal estándar: el acabado de alta calidad, el servicio ergonómico y las funciones confort hacen que este aparato se convierta en la primera opción.

La posición especialmente ergonómica del auricular, el cual se fija por medio de un imán a la posición de reposo, y la pantalla alfanumérica de tres líneas, de fácil lectura, hacen que el servicio se convierta en una diversión.

Gracias a la función CLIP, las llamadas entrantes y el número se muestran en la pantalla. Las llamadas perdidas se señalan por medio de LED y se almacenan en un índice de llamadas con número, fecha y hora. La función de

devolución de llamada funciona cómodamente pulsando una tecla.

Ideal para personas que usan mucho el teléfono: un casquillo separado de 3,5 mm permite la conexión de auriculares comunes en el comercio, con lo que se implementa la función de manos libres.

(48)

55 Teléfono DECT (RDSI) SO3538-3K 1 El teléfono inalámbrico es apto para integrarse a una red RDSI de

aparatos múltiples o a la centralita privada RDSI de una instalación telefónica. El teléfono móvil funciona de acuerdo con el estándar internacional DECT(GAP).

Es posible operar hasta 6 teléfonos móviles desde una estación base y llevar a cabos conversaciones internas entre estos aparatos. Un teléfono móvil puede estar registrado hasta en 4 estaciones base. Existe la posibilidad de integrar a varios usuarios.

DECT\GAP

Tecnología digital RDSI

Menú en varios idiomas: alemán, inglés, turco 50 m de máxima distancia de operación del auricular 300 m de distancia máxima del aparato de mano (al aire libre)

Discado por teclado Teléfono de altavoz

Compatibilidad con el servicio SMS

Repetición de discado (10 últimos números) Proceso de menú

Control de volumen Selección de timbre Localizador de auricular

Funciones de llamada y discado MSN (Multiple Subscribers Numbers: números de múltiples abonados)

Capacidad de agenda telefónica para 50 nombres y números Capacidad de memoria de llamada de 10 números

Pantalla gráfica LCD (monocolor, de varias líneas) Ubicación de pantalla en auricular

Antena integrada

Adaptador de alimentación de corriente (externo) 2 pilas (tipo AAA) (recargables)

Capacidad 750 mAh

Tiempo de charla de hasta 900 minutos. Tiempo de espera de hasta 150 horas Alarma de pilas audible

(49)

56 Teléfono DECT (conexión analógica) SO3538-3L 1 El teléfono inalámbrico es apto para integrarse a una conexión

analógica o a una centralita privada analógica de una instalación telefónica. El teléfono móvil funciona de acuerdo con el estándar internacional DECT(GAP).

Es posible operar hasta 6 teléfonos móviles desde una estación base y llevar a cabos conversaciones internas entre estos aparatos. Un teléfono móvil puede estar registrado hasta en 4 estaciones base. El teléfono suministrado ya se encuentra registrado en la estación base.

DECT\GAP

Modo de manos libres Pantalla LC luminosa Teclado luminoso

Capacidad de agenda telefónica para 50 nombres y números Melodías polifónicas de llamada, 5 melodías + 5 tonos de llamada

Capacidad de memoria de llamada de 10 números Repetición automática de discado

Visualización de número de llamada CLIP

Idiomas (display): alemán, inglés, español, francés, turco... Discado breve

Discado en cadena para función call-by-call

Cantidad de teléfonos registrables por estación base: 6 Teléfonos móviles registrable en varias estaciones base: 4 Pilas: NiMH o NiCD

Tiempo de espera: 180 horas Tiempo de operación: 17 horas

57 LM9928 1

Stereo Headset with Micorphone

Microphone sensitivity: -44 +/- 3dB Microphone mute: yes

Device interface: 2x3.5mm (1/8") Headphone frequency: 20Hz - 20KHz Impedance: 32Ohm +/- 15%

(50)

58 Probador de cables de datos y redes SignalTEK II LM9890 1 Probador de transmisión de cables de datos y redes, de fácil

manejo, para la comprobación de su instalación correcta con la asistencia de aplicaciones de voz, video, datos y de circuito cerrado de televisión a través de la red Ethernet de 10/100 megabits y un gigabit.

Prueba bidireccional de carga con la máxima velocidad de transmisión de datos de 1 gigabit.

Diagnóstico ampliado de fallos de la red Ethernet. Revisión del cableado en función de los pines y el par de cables.

Informes de medición significativos

Pruebas de carga que van más allá de los interruptores

Instrumentos de medición:

(51)

59 Instrumento manual de verificación para tecnología telefónica analógica

SO3538-4R 1

El teléfono de prueba se puede emplear de manera universal para mediciones y localización de fallos en conexiones telefónicas analógicas. La utilización es sumamente sencilla gracias a guía de menú, teclas funcionales, función de manos libres y pantalla multifunción.

Verificación de la conexiones analógicas de abonado Prueba de interfaces analógicas de centralitas de telecomunicaciones

Verificación de polaridad Operación conmutable IWV/MFV

Reconocimiento de líneas RDSI dentro de los distribuidores de telecomunicaciones

Concepto de conexión sin pilas (siempre listo para el uso) CLIP

Indicación de tasa de pago Peso: 370 g

Limitación de sobreintensidad de corriente durante conexión directa a una tensión de alimentación de hasta 80 V= Corriente de bucle: 15 a 60 mA

de:

Accesorios:

(52)

(53)

61 Interactive Lab Assistant: "VOIP PRO" SO2802-1K 1 Multimedia experiment software with virtual instruments, instructions

and documentation of results for commissioning and configuration of a VoIP PBX system.

Interactive experiment set-up

Printable document so that experiment instructions with answers can be printed easily

Learning objectives

What is "Voice over Internet Protocol"? Fundamentals of TCP/IP

Overview of IPv4 and IPv6 Addressing

Masking Operation of VoIP

VoIP with a conventional PBX system VoIP appliances

Experiments

ISDN-POTS training system with VoIP gateway Fundamentals of virtualisation

Multimaster VoIP server Commissioning of a VoIP PBX system

Conventional PBX system Installed modules

Configuration of VoIP VPN gateways Conventional PBX system/extensions Virtual PBX systems

Remote access to a virtual PBX system Upgrading a PBX system

Virtual PBX system/extensions Hardware versus software solutions

Hardphones Firmware updates Reset Identity PCAP trace Softphones Installation Configuration Protocols SIP RTP RTCP RTSP IAX

Codecs and voice quality Codecs

Voice (sound) quality "Smooth migration" to VoIP

Switching from a conventional VoIP PBX system to a modern one

(54)
