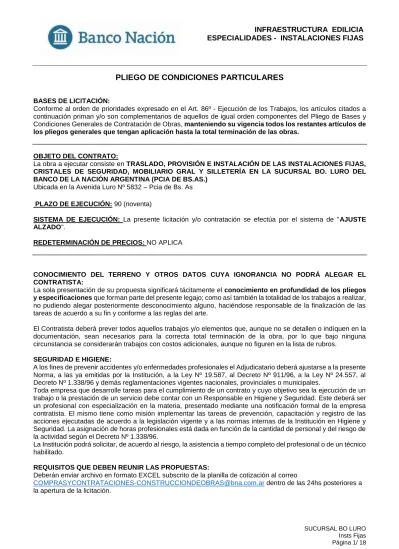

PLIEGO DE CONDICIONES PARTICULARES
BASES DE LICITACIÓN:
Conforme al orden de prioridades expresado en el Art. 86º - Ejecución de los Trabajos, los artículos citados a continuación priman y/o son complementarios de aquellos de igual orden componentes del Pliego de Bases y Condiciones Generales de Contratación de Obras, manteniendo su vigencia todos los restantes artículos de los pliegos generales que tengan aplicación hasta la total terminación de las obras.
OBJETO DEL CONTRATO:
La obra a ejecutar consiste en TRASLADO, PROVISIÓN E INSTALACIÓN DE LAS INSTALACIONES FIJAS, CRISTALES DE SEGURIDAD, MOBILIARIO GRAL Y SILLETERÍA EN LA SUCURSAL BO. LURO DEL BANCO DE LA NACIÓN ARGENTINA (PCIA DE BS.AS.)
Ubicada en la Avenida Luro Nº 5832 – Pcia de Bs. As
PLAZO DE EJECUCIÓN: 90 (noventa)
SISTEMA DE EJECUCIÓN: La presente licitación y/o contratación se efectúa por el sistema de "AJUSTE ALZADO".
REDETERMINACIÓN DE PRECIOS: NO APLICA
CONOCIMIENTO DEL TERRENO Y OTROS DATOS CUYA IGNORANCIA NO PODRÁ ALEGAR EL CONTRATISTA:
La sola presentación de su propuesta significará tácitamente el conocimiento en profundidad de los pliegos y especificaciones que forman parte del presente legajo; como así también la totalidad de los trabajos a realizar, no pudiendo alegar posteriormente desconocimiento alguno, haciéndose responsable de la finalización de las tareas de acuerdo a su fin y conforme a las reglas del arte.
El Contratista deberá prever todos aquellos trabajos y/o elementos que, aunque no se detallen o indiquen en la documentación, sean necesarios para la correcta total terminación de la obra, por lo que bajo ninguna circunstancia se considerarán trabajos con costos adicionales, aunque no figuren en la lista de rubros.
SEGURIDAD E HIGIENE:
A los fines de prevenir accidentes y/o enfermedades profesionales el Adjudicatario deberá ajustarse a la presente Norma, a las ya emitidas por la Institución, a la Ley Nº 19.587, al Decreto Nº 911/96, a la Ley Nº 24.557, al Decreto Nº 1.338/96 y demás reglamentaciones vigentes nacionales, provinciales o municipales.
Toda empresa que desarrolle tareas para el cumplimiento de un contrato y cuyo objetivo sea la ejecución de un trabajo o la prestación de un servicio debe contar con un Responsable en Higiene y Seguridad. Este deberá ser un profesional con especialización en la materia, presentado mediante una notificación formal de la empresa contratista. El mismo tiene como misión implementar las tareas de prevención, capacitación y registro de las acciones ejecutadas de acuerdo a la legislación vigente y a las normas internas de la Institución en Higiene y Seguridad. La asignación de horas profesionales está dada en función de la cantidad de personal y del riesgo de la actividad según el Decreto Nº 1.338/96.
La Institución podrá solicitar, de acuerdo al riesgo, la asistencia a tiempo completo del profesional o de un técnico habilitado.
REQUISITOS QUE DEBEN REUNIR LAS PROPUESTAS:
Deberán enviar archivo en formato EXCEL subscrito de la planilla de cotización al correo
[email protected] dentro de las 24hs posteriores a la apertura de la licitación.
SUCURSAL BO LURO EL PLIEGO DE CONDICIONES PARTICULARES SE COMPONE POR:
I. Las Especificaciones Técnicas Particulares II. Lista de rubros
III. Acta de Certificación – Vidrios antivandálicos y/o puerta de seguridad IV. Modelo de certificado de obra
V. Anexos/Fichas MIS:
a) M-01-01-01 ESCRITORIO AUXILIAR 1.40M
b) M-01-01-03 PANEL DIVISORIO
c) M-01-02-01 MESA AUXILIAR
d) M-01-03-01 MÓDULO DE MOSTRADOR
(descripción)
e) M-01-03-02 MÓDULO DE MOSTRADOR
(planos)
f) M-02-01 ARMARIO INTEGRAL
g) M-02-02 MUEBLE INTEGRAL
h) M-03-01-01 MÓDULO DE CAJA (Descripción)
i) M-03-01-02 MÓDULO DE CAJA (Planos)
j) M-03-02 MAMPARAS LATERALES ENTRE CAJAS
k) M-04-01 SILLA CON RUEDAS
l) M-04-02 SILLA CON REGATONES
m) M-04-03 SILLA OPERATIVA ALTA
n) M-04-04 TANDEM DE 3 CUERPOS o) PANTALLA COVID
p) BARRERAS VISUALES
q) E-09-01 TABIQUES DIVISORES DE OFICINA
r) M-07-01 PUESTO DE PLATAFORMA DE CONTACTO
Copias de planos y fichas:
N° de Plano
Descripción Escala
1 PLANTAS EXISTENTES S/N
2 PLANTAS REFUNCIONALIZADAS S/N
NO EXISTIRA ADICIONAL ALGUNO, POR LO QUE LA EMPRESA CONTRATISTA DEBERAN PREVER TODOS LAS TAREAS MENCIONADAS Y EXPRESADAS EN PLANOS, PLIEGO, PLANILLA DE COMPUTO, FICHAS, ETC, COMO TAMBIEN LOS ELEMENTOS NECESARIOS PARA LA CORRECTA EJECUCIÓN DE LA OBRA PROYECTADA.
LOS ARTICULOS DETALLADOS A CONTINUACION CONTIENEN INFORMACION AMPLIATORIA DEL PLIEGO DE BASES Y CONDICIONES GENERALES de CONTRATACIÓN DE OBRAS
Art. 69° - SEGUROS: ampliatorio
El Contratista NO podrá iniciar los trabajos hasta cumplimentar la presentación de las Pólizas de Seguros solicitadas y contar con su aprobación por parte del Área de Inmuebles.
Art. 86º - EJECUCIÓN DE LOS TRABAJOS: Cuando existiese contradicción entre algunas piezas del contrato, planos y/o detalles, referente a dualidad de criterios y/o a los materiales a utilizar en obra, primarán las especificaciones que propongan mejor tipo y/o calidad de tarea y/o materiales, a solo juicio de la I. de O. del Banco.
El Contratista, con anterioridad a la presentación de las ofertas, pondrá en conocimiento del Banco cualquier error que pudiera existir en los planos, detalles y/o especificaciones.
Caso contrario, serán de su exclusiva cuenta los gastos y trabajos necesarios para subsanar los inconvenientes ocasionados por aquellos.
Art. 88° - PLAN DE TRABAJO:
Será obligatoria la presentación del Plan de Trabajos y curva de inversiones para el posterior estudio de las propuestas.
El Plan de Trabajos reflejará en forma clara y legible los requisitos expuestos en el Pliego de Condiciones Particulares y un análisis pormenorizado de las distintas tareas de la obra total. Además será expresado en períodos mensuales.
Art. 89º - CONDUCCIÓN DEL TRABAJO:
Será obligatoria la presencia física en la obra de un representante técnico designado por la Empresa, durante la ejecución de los trabajos, hasta la firma del acta de recepción provisoria de la misma.
Art. 90º - PLANOS Y ESPECIFICACIONES:
El anteproyecto que forma parte del presente deberá ser verificado en su totalidad en medidas, cotas, niveles, materiales, etc. con vistas a la real ejecución de la obra, combinando lo requerido por Pliego con lo existente, por la Contratista. Para tal efecto y previo al Inicio de Obra, el adjudicatario deberá volcar dicha verificación en el PROYECTO Y DOCUMENTACIÓN DE OBRA, a los efectos de su aprobación y planificación de la misma.
Dentro de los quince (15) días posteriores al inicio de la obra, la Adjudicataria deberá presentar a la Oficina de Infraestructura Edilicia – Instalaciones Fijas del Banco los planos de obra a construir en escala acorde de las plantas, cortes y detalles en concordancia entre el replanteo y el proyecto a realizar por la empresa.
Salvo tareas de relevamiento, mediciones y sondeos, no se autorizará la ejecución de ningún trabajo de campo ni demolición, así como tampoco se dará curso al 1er certificado de obra por causa imputable a la contratista, hasta tanto se cumpla con lo indicado precedentemente
Será obligación del Contratista, la presentación con anticipación de cualquier gráfico y/o diseño necesario sobre detalles constructivos durante la marcha de los trabajos, según los requerimientos de la Inspección de Obra y sujetos a su aprobación.
- FOTOGRAFIAS :
La Empresa deberá remitir fotografías digitales, de una resolución acorde, mostrando el avance de la obra, en todo momento que la IO lo solicite. Se deberán fotografiar, además de aquellas obras que queden a la vista, toda obra en instancias previas a quedar ocultas.
- PLANOS TIPO :
Los planos tipo adjuntos en el pliego son a modo ilustrativo, y a los fines de determinar terminaciones, revestimientos, modelos, etc. Los mismos deberán ajustarse a los planos de proyecto una vez iniciada la obra.
Se deberán presentar detalles para aprobación de la oficina de Infraestructura Edilicia – Instalaciones Fijas, previo a la ejecución de cualquier tarea.
SUCURSAL BO LURO Art. 91º - ÓRDENES DE SERVICIO: ampliatorio:
Las instrucciones u observaciones efectuadas al adjudicatario a través de medios electrónicos (e-mail establecidos en el libro de OS) por parte de la Oficina de Gestión Edilicia del Banco tienen valor de “Orden de Servicio”, de ejecución inmediata, independientemente de su posterior reiteración y/ o ratificación escrita.
Art. 92º - CONTRALOR Y RECHAZO DE MATERIALES:
Previo a la fabricación y/ o adquisición de los materiales y elementos a proveer, la Adjudicataria deberá presentar a la Oficina de Infraestructura Edilicia – Instalaciones Fijas del Banco, muestras, folletos, esquemas, detalles constructivos, etc. De todos los elementos componentes de los diferentes rubros que comprenden la obra y todo elemento que por sus características y/ o especificaciones quede sujeto a la aprobación de dicha Oficina Técnica.
En todos los casos en que el Contratista pretenda, por considerarlos equivalentes, proveer elementos de diferentes marcas, procedencias, diseños y/o modelos a los licitados, deberá solicitar previamente por escrito su aprobación a la Inspección de Obra. Asimismo la I. de O. controlará los envases originales y la capacidad de cada uno.
Art. 93º - MATERIALES Y ENSERES:
Los medios mecánicos que se utilicen para el movimiento de los materiales, estructuras o accesorios deberán ser independientes de los existentes en el edificio.
Para el movimiento horizontal se usarán rodados de goma, cuidando además todos los elementos existentes del edificio, y los que se vayan incorporando a la obra.
Los lugares afectados por acarreo y depósito de materiales y desarmes se limpiarán por el Contratista después de cada una de estas tareas, realizándose también la limpieza final correspondiente a la obra en general.
Art. 103º - TRABAJO NOCTURNO Y/O EN DÍAS FERIADOS:
Si por la índole o naturaleza de alguna parte del trabajo licitado, no puedan ejecutarse en días y horas normales de labor, la Contratista podrá realizarlos en horas nocturnas y en días festivos, dentro del plazo contractual, como si se tratase de jornales normales, NO PUDIENDO RECLAMAR por tal concepto adicional alguno dado que la incidencia de estos deberá estar contemplada en los valores de la oferta.
Art. 104º - PLAZO DE EJECUCIÓN, DEMORAS, AMPLIACIÓN:
Previo al inicio de la Obra se presentará el Plan de Trabajos respectivo, para su aprobación por parte de esta Oficina Técnica.
A partir de la firma del Acta de Iniciación de la Obra, se establece un plazo total de ejecución de la obra de NOVENTA (90) días corridos.
El Contratista iniciará los trabajos dentro de los treinta (30) días corridos de firmado el Contrato, labrándose la pertinente Acta en presencia de su Representante Técnico y del Representante del Banco. Cláusula151 del RCC.
El incumplimiento de estos plazos por parte del Contratista implicará, por cada día de demora, la aplicación de las multas establecidas en el art. 80º.
Art. 109º - RESPONSABILIDAD POR USO DE MATERIALES O IMPLEMENTOS PATENTADOS, PERJUICIOS POR INCENDIO, DAÑOS A PERSONAS Y/O PROPIEDADES:
El Contratista será el único responsable de todas las lesiones, accidentes, deterioros, etc. que se produjeran a terceros y/o cosas, debido a causas de los trabajos que ejecuta y/o por falta y/o falla de los medios de protección y cualquiera otra imputable al desarrollo de las obras.
De acuerdo a la naturaleza del trabajo, se preverán con la estructura y medidas adecuadas, cercos (en las zonas transitadas), pantallas (Posibilidad de caída de materiales) cubierta de lona plásticas (protección de vereda, vía publica etc.) a fin de mantener en perfecto estado de conservación y limpieza el entorno inmediato a la obra.
En caso que las protecciones fallaren o faltaren, el Contratista deberá reponer los elementos dañados a entera satisfacción del Banco.
Cualquier movimiento de máquinas, instalaciones, etc. que fuera menester realizar como consecuencia de la ejecución de los trabajos programados, será por cuenta y cargo del Contratista, sin que implique adicional alguno.
Art. 110º - APROBACIÓN DE LOS PLANOS, TRAMITACIONES, PAGOS DE IMPUESTOS, ETC. NO APLICA
Art. 111º - DERECHOS, IMPUESTOS, TASAS, ETC.:
Los derechos, las tasas y/ o impuestos municipales serán abonados por la Adjudicataria y reintegrados por al Banco previa presentación de la constancia de pago.
Quedan a cargo de la adjudicataria (sin reintegro posterior) y será incluido en la propuesta, el pago de aportes, por proyecto, dirección y construcción, ante el consejo, colegio profesional y caja jubilatoria correspondiente.
Art. 112º PLANOS CONFORME A OBRA:
La Adjudicataria los deberá confeccionar y presentar a la Oficina de Infraestructura Edilicia – Sector Instalaciones Fijas previo a la Recepción Provisoria de la Obra. Tendrán las mismas características y cantidad que los planos de proyecto, debiendo contemplar todas las modificaciones producidas durante el transcurso de la obra. El ítem no podrá ser economizado.
Art. 115º - CÓMPUTO:
En reemplazo del cómputo métrico se adjunta una LISTA DE RUBROS que comprende a la obra en general.
El proponente deberá realizar el cómputo respectivo, considerando especialmente el segundo párrafo del presente artículo, en el Pliego de Condiciones Generales.
Los oferentes deberán ajustarse estrictamente a las planillas de rubros, pues es requisito de control en el momento del estudio de las ofertas.
Los ítem que a criterio de los oferentes no hayan sido incluidos en la lista de rubros y/ o planillas deberán agregarse al final de la oferta, en el rubro “otros” o “varios”.
Art. 117 - VIGILANCIA:
Al contratista le incumbe la responsabilidad respecto de la vigilancia continua de la obra, para prevenir robos o deterioros de los materiales, estructuras, herramientas u otros bienes propios o ajenos, así como lo relativo al servicio de prevención de accidentes que puedan afectar a bienes o personas de la administración o de terceros.
Art. 118º - CARTEL DE OBRA: No aplica
Art. 119º - COMBUSTIBLE, ENERGÍA / TABLERO ELÉCTRICO DE OBRA: No aplica
Art. 121º - LIMPIEZA DE OBRA:
Diariamente, en los sectores de trabajo y acarreo, se efectuará el guardado de herramientas, la limpieza de los materiales excedentes, escombros, embolsando debidamente todo lo que sea desechable, quedando a cargo del Contratista, su retiro de la obra al menos dos veces por semana. Finalizados los trabajos, se realizará una limpieza final profunda de la obra en general, incluido el entorno inmediato en contacto con la misma, sujeta a conformidad de las autoridades de la Sucursal y de la Dirección Técnica del Banco.
RECEPCION DE LAS OBRAS
Artículo 124°.- TERMINACION DE LAS OBRAS Y RECEPCIÓN PROVISIONAL
Las obras podrán recibirse parcial o totalmente, conforme con lo establecido en el contrato; pero la recepción parcial también podrá hacerse cuando se considere conveniente por autoridad competente. La recepción total o parcial tendrá carácter provisional, hasta tanto se haya cumplido el plazo de garantía que se hubiere fijado.
Art. 125º - PLAZO DE GARANTÍA Y RECEPCIÓN DEFINITIVA:
A partir de la firma del Acta de Recepción Provisoria, se establece un plazo de garantía de 180 díaspara los trabajos del presente pliego. Si dentro del plazo de garantía se produjeran defectos la Empresa será notificada a fin de su inmediata reparación, suspendiéndose dicho plazo el día de comunicación, y volviendo a activarse una vez recibidas de conformidad las reparaciones.
Vencido el plazo de garantía, y si estuviera pendiente la entrega al Banco de la documentación requerida en los Art. 110º Y 112º, se suspenderá la firma del Acta de Recepción Definitiva hasta que se efectivice el cumplimiento.
El contratista deberá solicitar por escrito la RECEPCION DEFINITIVA de las obras con 45 días de anticipación al vencimiento.
SUCURSAL BO LURO En caso de no hacerse la solicitud de RECEPCION DEFINITIVA como indica el punto anterior se extenderá la garantía automáticamente 45 días a partir de su presentación.
Para el caso en que se efectúen reparaciones de trabajos observados, la garantía se extenderá el plazo que se considere necesario hasta verificar su correcta reparación.
Art. 126º - DEVOLUCION DE LAS SUMAS RETENIDAS:
La garantía de cumplimiento de contrato será devuelta con la recepción definitiva.
CONTRATO DE DEPÓSITO A TÍTULO GRATUITO:
La Contratista deberá prever para la eventualidad en que existan razones que impidan al Banco recibir los elementos en la fecha prevista contractualmente, mantener los mismos hasta un máximo de 180 (ciento ochenta) días como depositario a título gratuito, labrándose el correspondiente Acta de Depósito a Título Gratuito, certificándose los elementos que se encuentren efectivamente en depósitos de la Firma.
El Certificado no podrá superar el 80% del total del Contrato.
Asimismo y a los efectos de garantizar la certificación abonada, la Empresa deberá presentar una Póliza de Caución, asegurando un valor acorde a la certificación. Dicha Póliza deberá ajustarse a todos los requerimientos del área de Inmuebles.
---
ESPECIFICACIONES TECNICAS PARTICULARES PARA LA EJECUCIÓN DE LOS TRABAJOS DE TRASLADO, PROVISIÓN E INSTALACIÓN DE LAS INSTALACIONES FIJAS, CRISTALES DE SEGURIDAD, MOBILIARIO GRAL Y SILLETERÍA EN LA SUCURSAL BO. LURO DEL BANCO DE LA NACIÓN ARGENTINA (PCIA DE BS.AS.)
OBJETO DE LOS TRABAJOS:
Los trabajos consisten en el TRASLADO, PROVISIÓN E INSTALACIÓN DE LAS INSTALACIONES FIJAS, CRISTALES DE SEGURIDAD, MOBILIARIO GRAL, COMPLEMENTOS Y SILLETERÍA que se describen y especifican en planos adjuntos y especificaciones anexas, EN LA NUEVA SUCURSAL BO. BELGRANO DEL BANCO DE LA NACIÓN ARGENTINA (PCIA DE BS.AS.)
Estos trabajos se efectuarán de acuerdo al detalle que se describe a continuación y a las indicaciones del Pliego de Condiciones Especificaciones Técnicas 2005.
SUCURSAL DOMICILIO FECHA ENTREGA
BO LURO Avenida Luro Nº 5832 – Pcia de Bs. As 90 días corridos a partir del Acta de Inicio
NOTA IMPORTANTE: EL BANCO ANTENDERA NORMALMENTE AL PUBLICO EN DIAS Y HORARIOS HABITUALES. LA OBRA DEBERA PLANIFICARSE DE TAL MANERA QUE NO SE INTERRUMPA EL NORMAL DESARROLLO DE LA OPERATORIA EN LA SUCURSAL A INTERVENIR.
Los horarios de trabajo serán establecidos por el Banco, debiendo la empresa consultar los mismos. Previo a la entrega del mobiliario se deberán coordinar las entregas con el profesional a cargo. Se deberá considerar que los trabajos podrán realizarse en etapas.
El primer día hábil posterior a la instalación del equipamiento en Sucursal realizada el fin de semana, en las horas previas a la apertura al público, deberá hacerse presente en la obra, un representante de la Empresa Contratista, con capacidad de decisión.
Atento Protocolo interno del Banco Nación, relacionado con la propagación del Virus COVID-19, es obligatoria para las empresas la presentación de un Protocolo de Actuación de Medidas Preventivas Sanitarias, suscripto por un profesional de Seguridad e Higiene. Los mismos deberán contemplar las medidas preventivas para su personal como así también para los procesos y/o procedimientos de su actividad.
TAREAS A EJECUTAR
TODO EL MOBILIARIO A ENTREGAR SE EJECUTARÁ EN MADERA AGLOMERADA MDF DE PRIMERA CALIDAD ENCHAPADO EN MADERA DE ROBLE LAVADO SBIANCATO O RECONSTITUIDO RAYADO TCS-V-N°207 (VETA HORIZONTAL) Y LAMINADO PLASTICO COLOR GRIS PRATTAN 151 Y/O PETROLEO 114, AMBOS DE TEXTURA B.
LOS CANTOS SERÁN MACIZOS RECONSTITUIDOS DE 5 MM DE ESPESOR DE ROBLE LAVADO SBIANCATO O ROBLE LAVADO RAYADO TCS-ST-N°207.
LOS CANTOS, EN LAS PIEZAS ENCHAPADAS EN LAMINADO PLÁSTICO, SERÁN DE PVC O ABS MARCA REHAU O SIMILAR DE ESPESOR 2MM, MISMO COLOR QUE EL LAMINADO PLÁSTICO A UTILIZAR.
TODAS LAS PUERTAS INDICADAS EN LAS FICHAS COMO CORREDIZAS DEBERÁN SER REEMPLAZADAS POR PUERTAS DE ABRIR, CON HERRAJES DE BORDE PARA SU ACCIONAMIENTO (APERTURA Y CIERRE), DE MARCA HÄFELE O SIMILAR, RECTANGULARES DE ALUMINIO. LAS BISAGRAS IRÁN REHUNDIDAS A FIN DE QUE LAS PUERTAS LLEGUEN A BORDE Y LOS LATERALES DE LOS MUEBLES SEAN DE 36MM.
Previo a la ejecución de los trabajos nuevos se deberá realizar un replanteo detallado de los elementos y sectores, a fin de evitar inconvenientes al momento de la instalación.
SUCURSAL BO LURO CAMBIOS REALIZADOS A LAS FICHAS ADJUNTAS
Para todo el mobiliario en general: las maderas aglomeradas serán de alta densidad, MDF, tipo
“Guillermina” o “Masisa”, de 1ª calidad.
Para todo el equipamiento en general, en todos los casos donde dice:
Los cantos deberán ser reemplazados por CANTOS DE PVC marca REHAUS o similar espesor 4 mm.
color según laminado plástico a utilizar.
Los Herrajes serán de borde marca Hafele o similar rectangulares de aluminio a aprobar por la Oficina Técnica. Se deberán colocar uno cada par de puertas. Los herrajes irán en las puertas que son de igual color que la totalidad del mueble.
La totalidad de las puertas corredizas serán reemplazadas por puertas de abrir. Salvo que se indique lo contrario en el apartado Mobiliario
CRISTALES DE SEGURIDAD: Los vientos de vidrio templado de 10mm de espesor, deberán ser tal que garantice la estabilidad del parante vertical, con un ancho coincidente con el ancho del plano de trabajo (a 2cm del borde del mismo) y esmerilados en su totalidad.
ESCRITORIO GERENTE. El plano de apoyo será de 1.80 m. En el frente del mueble inferior (cajonera) solo se verán los cantos de 18 mm. perimetrales. Todas las uniones serán a inglete. Los cantos interiores quedarán ocultos por las puertas y cajones. La puerta doble pasará a ser una.
MESA AUXILIAR CON RUEDAS: Se realizarán en su totalidad en madera roble lavado a excepción del plano de apoyo superior que será en laminado color negro
PANEL DIVISORIO: Se realizará de 45 mm. de espesor a fin de poder realizar los cantos en PVC y que las terminaciones resulten prolijas.
LUSTRE: En esta sucursal el lustre se realizará brillante a modo de prueba.
1) TRABAJOS PRELIMINARES: Estará a cargo del contratista los siguientes ítems:
Retiro, traslado e instalación del mobiliario de madera, instalaciones fijas, y demás elementos existentes en depósito ubicado en Garín. A saber:
2 módulos de caja 1 módulo de mostrador 1 armario integral 5 muebles integrales
3 mamparas laterales entre cajas
3 artefactos de iluminación de equipos de caja 4 paneles divisorios
6 escritorios de atención personalizada 3 mesa auxiliar sin rueda
3 archivadores bajos 13 cestos papeleros
Retiro y fijación de BAT existentes en la filial, los mismos deberán quedar quedar amurados, nivelados y probadas la apertura y cierre de las puertas, quedando los mismos disponibles para su uso y
funcionamiento una vez finalizada su instalación. Cada buzón será fijado con bulones de acero de 13mm.
Estará a cargo de la empresa el desarme y traslado de todas las instalaciones fijas existentes y el mobiliario que no se reutilice en la refuncionalización.
Se deberá realizar la desconexión y descableado de los equipos que sean necesarios para realizar las tareas solicitadas: tanto de BT de Voz y Datos como de tensión 220V;y posterior reconexión
2) INSTALACIONES FIJAS:
PROVISIÓN E INSTALACIÓN EQUIPOS DE CAJA:
Se instalarán dos baterías de cajas, una en planta baja de 5 unidades y en planta alta otra batería de 2 unidades.
Estas baterías se materializarán con las 2 cajas que se retiren del depósito de Garín y 5 equipos completos nuevos que deberá proveer la empresa.
Se debe mantener la uniformidad de color y modelo. En caso de ser necesario se podrá solicitar el retiro de uno de los módulos existentes en depósito para proceder a la ejecución de los nuevos
El equipo de caja está compuesto por el módulo de caja, el respaldar y las mamparas de cierre laterales con puerta de acceso en uno de sus extremos y sobre respaldar, según corresponda en cada caso, la puerta abrirá hacia el interior de la batería.
El respaldar de cajas y las mamparas laterales llevarán zócalo desmontable en toda su extensión, a fin de permitir el cableado en todo su desarrollo.
Se deberá dejar lugar para un BAT por módulo de caja. Cada módulo tendrá laterales de apoyo y terminación de 18mm, los cuales al unirse quedarán de 36mm. El frente contenido entre los dos planos horizontales Cajero- Cliente será la mitad de vidrio laminado y la mitad enchapado en laminado plástico color 114 Petróleo textura b del catálogo de fórmica.
INSTALACIÓN DE MODULO MOSTRADOR: Se deberá instalar la cantidad de 1 (UN) módulo de mostrador, según se indica en el plano adjunto de PB. Llevará cierre frontal con cristales de seguridad y estructura correspondiente, al igual que los equipos de caja. Los cristales llevarán pasavoz y pasacheque centrados en el módulo. El Módulo llevará mampara de terminación lateral de ambos lados. Esto módulo se instalarán en forma conjunta con los que se retiren del depósito de Garín. Se debe mantener la uniformidad de color y modelo. En caso de ser necesario se podrá solicitar el retiro de uno de los módulos existentes en depósito para proceder a la ejecución del nuevo.
LOS HERRAJES DEBERÁN SER APROBADOS POR LA DIRECCIÓN DE OBRA SIN EXCEPCION, PREVIO A SU COLOCACIÓN
PROVISIÓN E INSTALACIÓN DE CRISTALES ALTOS EN LINEA DE FRENTE DE MODULOS DE CAJA, MOSTRADORES Y MAMPARA DE CIERRE DE BACK OFFICE EN PLANTA ALTA: Desarrollo aprox de 18.70ml.
El frente continuo de los módulos de caja, mostradores y back office de planta alta deberán quedar cerrados en forma continua hasta la altura de 3.25m (PB) y 2.80m (PA), respectivamente, con cristales antivandálicos y reja de ventilación superior de 25cm hasta cielorraso. Los vientos interiores de caja serán esmerilados y los cristales laterales de cierre de batería de caja llevarán vinilo esmerilado hasta +1.80m NPT.
Todos los equipos de caja se cerrarán en su posterior y sobre sus laterales con cristales templados de 10mm, incluye puerta de acceso hasta 1.80m NPT.
Los vientos de los extremos de las baterías de cajas serán de la profundidad del módulo y de altura constante;
mientras que los vientos restantes serán de una altura igual a los 2/3 de la altura total de la estructura con la profundidad que se indica en las fichas técnicas adjuntas. Todos serán esmerilados en su totalidad.
La estructura en todos los equipos deberá ser anclada al piso, paramentos y/o cielorraso.
Estos cristales deberán contar con medidas de seguridad que impidan su traspasamiento en toda su extensión;
siendo en toda su superficie vidrio transparente antivandálico mínimo 5+5 con película polivinilbutiral de 0.76 mm.
TODOS LOS CRISTALES LLEVARA A LA VISTA EL SELLO DE CERTIFICACION DE CALIDAD SOLICITADA.
En cada cristal se realizarán las aberturas pasacheques y pasavoz (eje a 1.50m de altura) que se indican en las fichas técnicas adjuntas.
Se le colocarán los bandas esmeriladas en la parte superior de los vidrios; estas bandas serán símil esmerilado que se confeccionarán en láminas “SCOTCHCAL” Serie 7725 de la firma 3M, MMCAL o calidad equivalente, debiendo tener el logotipo del banco centrado según se indica en ficha técnica adjunta. Las bandas serán de color “Frosted Cristal” Código 7725-324 de la firma mencionada, MMCAL o similar y aprobadas por DO antes de su colocación.
El archivo digital del logotipo central deberá ser solicitado a la Dirección de Obra.
La sujeción de los vidrios se resolverá mediante una estructura de tubos cilíndricos de hierro, diámetro 40mm., espesor no inferior a 2mm. (Según se requiera constructivamente).
SUCURSAL BO LURO La terminación de la estructura de soporte de los cristales (caños verticales, barrales horizontales de vinculación, etc) serán de hierro pintado según muestra a aprobar por la DO, al igual que todos los herrajes de los equipos de caja y mostradores.
A su vez, llevará los perfiles que sean necesarios a fin de sujetar el cristal y darle a todo el sistema una terminación de borde, los mismos trabajarán a modo de carpintería al vidrio laminado.
El caño tubular ira unido a los perfiles por medio de varillas cilíndricas de espesor 10mm. soldadas a ambos extremos, en cantidad según se requiera constructivamente. Por otra parte, hacia el interior del recinto de cajas, llevará vientos en vidrio templado espesor 10mm. los cuáles serán sujetados al caño tubular por perfil H o a herrajes de sujeción según se requiera constructivamente y a la superficie de trabajo, por medio de los herrajes correspondientes, según se indica en plano y fichas técnicas adjuntas. Los herrajes estarán constituidos en hierro pintados del mismo tono que el resto de la estructura, en forma de escuadra de bordes semicirculares y de 3 mm. de espesor como mínimo con bulones con tuercas de cabeza ciega del mismo material.
A fin de sostener el vidrio, llevará herrajes confeccionados en planchuelas metálicas según planos de detalle adjuntos, que servirán de carpintería al vidrio laminado. El caño tubular ira unido a las planchuelas por medio de varillas cilíndricas de espesor 10mm. soldadas en ambos extremos, en cantidad según se requiera constructivamente.
La estructura tubular será anclada a la superficie de trabajo por medio de una placa de acero 1/8” de espesor, embutida a la misma. Los vientos de vidrio templado de 10mm de espesor, deberán ser tal que garantice la estabilidad del parante vertical.
En las superficies de contacto de tornillos, roscas o caños con el cristal se colocarán arandelas de fibra.
En los respaldares de cajas se colocarán cristales hasta 1.80m de altura, sin vinilos y con pasacheque.
Estará a cargo del contratista la provisión e instalación de los cristales, vientos y /o herrajes que sean necesarios.
En la parte superior de la estructura, un barral de vinculación tendrá el mismo desarrollo que la línea de cajas, mamparas y puerta de acceso, se unirá a los parantes verticales y los herrajes correspondientes; conformando una estructura estanca y autoportante. La estructura tubular tendrá la altura de los vidrios, y será anclada al piso por medio de los herrajes de hierro de espesor inferior a 1/8 de pulgada, sujetos al piso con tornillos y broca metálica, unidos con adhesivo epoxídico.
Cabe aclarar que en caso de ser necesario, la empresa deberá reforzar el equipo de cajas, con el fin de que soporte el peso y las solicitaciones a las que sea sometido con la nueva conformación de los vidrios; sin que esto signifique un adicional para el Banco de la Nación Argentina.
Queda a cargo del contratista todos los elementos y trabajos que sean necesarios para una correcta instalación.
La terminación de la estructura se realizará con el proceso que se describe a continuación; se deberá presentar muestras a esta Dirección de Obra previo a la ejecución de los trabajos. Toda la estructura metálica (caños, perfiles, herrajes, etc) será de hierro y estará pintada con pintura de 1° calidad. Muestra a aprobar por la DO.
Proceso para la terminación de la estructura metálica:
Primero se realizará un tratamiento químico de las piezas a pintar, el cual consta de 3 etapas:
Fosfodesengrase: se desengrasarán las piezas y se les aplicará fosfato de hierro a una temperatura de 60 ºC durante 3 minutos.
En el caso de chapas de aluminio o aleaciones no-ferrosas se deberá agregar un aditivo fosfórico al baño a fin de que complemente y asegure el mordiente.
Enjuague: se enjuagarán las piezas durante 1.5 minutos con agua desmineralizada.
Pasivado o Sellado: se aplicará un pasivador biodegradable con agua desmineralizada durante 1.5 minutos.
Los productos químicos a utilizar serán de la línea PENTRE, o calidad similar.
Fosfodesengrase GARDOBOND WH Pasivado SELLADOR 85
Aditivo Fosfórico GARDOBON 24 Aplicación de pintura
La pintura se aplicará por medio de equipos electroestáticos en cabinas enfrentadas, y se polimerizará a 200 ºc aprox. durante 12 minutos, el tiempo variará según los las especificaciones del fabricante.
La reja superior de ventilación para las cajas de la planta alta será de 25cm de altura.
Tanto los productos del tratamiento químico como la pintura en polvo a utilizar, deberán ser en todos los casos de marcas reconocidas.
La terminación no deberá presentar defectos a la vista ni al tacto (grietas, globos, rugosidades, etc)
VER PLANOS DE DETALLES Y FICHAS TÉCNICAS ADJUNTAS A ESTE PLIEGO
TODOS LOS TRABAJOS DEBERÁN SER PREVIAMENTE APROBADOS POR ESTA INSTANCIA TÉCNICA.
LAS FICHAS TÉCNICAS, LOS DETALLES DE LA CARPINTERÍA Y TODOS LOS ELEMENTOS QUE COMPONEN LA DOCUMENTACIÓN CORRESPONDIENTE A ESTE ÍTEM SON A TITULO INDICATIVO PARA LA COTIZACIÓN DE LOS TRABAJOS. TODA CONSULTA DEBERÁ SER FORMULADA AL SECTOR INSTALACIONES FIJAS DEL AREA ARQUITECTURA DEL BANCO DE LA NACION ARGENTINA.
LA EMPRESA CONTRATISTA SERÁ LA ENCARGADA DE PROVEER TODOS LOS MEDIOS NECESARIOS PARA QUE EL CONJUNTO QUEDE EN PERFECTO ESTADO DE USO.
LOS HERRAJES Y FORMAS DE SUJECIÓN DEBERÁN SER APROBADOS POR LA INSPECCIÓN DE OBRA SIN EXCEPCIÓN PREVIA REALIZACIÓN DE LOS TRABAJOS.
TODOS LOS TRABAJOS MENCIONADOS, MAS LOS QUE SEAN NECESARIOS PARA LA CONCRECIÓN DEL FIN, DEBERÁN SER TENIDOS EN CUENTA EN EL PRECIO GLOBAL, NO ACEPTÁNDOSE RECLAMOS UNA VEZ INICIADAS LAS TAREAS.
EN RELACION A LOS VIDRIOS DE LOS FRENTES DE CAJAS y MOSTRADORES, LA EMPRESA CONTRATISTA DEBERÁ PRESENTAR UN CERTIFICADO DE APTITUD EXPEDIDO POR EL FABRICANTE DE LOS MISMOS, DONDE CONSTEN LAS CARATERISTICAS TECNICAS Y DIMENSIONES DE LOS VIDRIOS PROVISTOS.
PROVISIÓN E INSTALACIÓN DE MAMPARA DE CIERRE CIEGA: se deberán proveer e instalar 12.00ml. de mampara ciega hasta cielorraso con reja superior de madera. Incluye puertas de acceso con herrajes y mecanismos de apertura correspondientes. La altura del cielorraso es de 3.25m. Esta mampara de será de paños aplicados con una buña mínima de separación. Los paños irán desde el zócalo de aluminio hasta la reja de ventilación.
PROVISION E INSTALACION DE MAMPARA DE 1.30M ALTURA CON CRISTALES SUPERIORES DE SEGURIDAD: se deberá proveer e instalar la cantidad de 3.00ml de mampara de 1.30m de altura como cierre del back office de la PA. Está mampara llevará cristales de seguridad hasta cielorraso, los cuales e cotizaran en el ítem correspondiente a “cristales de seguridad”, Uno de estos cristales llevará pasavoz y pasacheque a fin de permitir la comunicación cliente agente. La mampara tendrá la estructura de soporte de los cristales hasta el piso, la cual no deberá quedar a la vista, sino que se recubrirá con cajones de md enchapadas en la misma chapa de los paneles. Los paneles serán de aplicar, separados por una buña mínima y se colocarán a partir del zócalo de aluminio hasta el 1.30m. Esta mampara tendrá las mismas características técnicas y visuales que la mampara de cierre de batería de cajas.
PROVISIÓN E INSTALACIÓN DE PUERTA DE SEGURIDAD (PS): se deberán proveer e instalar 3 puertas de seguridad de 0.85m de ancho con luz libre, una de ellas llevará puertín de ajuste con pasador al piso. Las puertas serán de doble chapa BWG 18, resistente al golpe o choque contra cuerpos duros. Serán recubierta en placa de MDF de 6 mm. enchapadas en sus caras vistas en madera de roble lustrado. Llevarán marco anclado para resistir su peso y operación y cierra-puerta hidráulico, aéreo, fabricado de acuerdo a sistema internacionalmente reconocido, adecuado al peso de la puerta a accionar. Este sistema será de desaceleración progresiva de la velocidad de apertura/cierre. Por arriba de ellas se colocará paño fijo ciego.
Las puertas abrirán hacia el exterior del recinto Back Office, hacia el interior llevarán barral antipánico y hacia el exterior llevarán pomo fijo y una la cerradura de accionamiento del mismo. Tendrán mirilla de 180º a +1.65m NPT.
En el certificado de la puerta se deberá aclarar el tipo de cerradura instalada. Se deberá entregar certificado de puerta de seguridad y de la cerradura colocada.
PROVISIÓN E INSTALACIÓN DE ARMARIOS INTEGRALES: Se deberá proveer e instalar la cantidad de 7 armarios integrales. Estos deberán tener las mismas características técnicas y visuales del que se retire del depósito de Garín, siempre conforme a las especificaciones de las fichas técnicas adjuntas.
PROVISIÓN E INSTALACIÓN DE MUEBLES INTEGRALES: Se deberá proveer e instalar la cantidad de 9 muebles integrales. Estos deberán tener las mismas características técnicas y visuales de los 5 que se retiren del depósito de Garín, siempre conformes a las especificaciones de las fichas técnicas adjuntas.
BARRERAS VISUALES: Se deberán proveer e instalar 11 paneles y 15 columnas estructurales. A todas las barreras instaladas se le colocará la gráfica con la nueva imagen del banco. Se deberá solicitar el archivo a esta Oficina técnica, previamente. Se deberán respetar la distribución y medidas indicadas en plano adjunto.
SUCURSAL BO LURO
MAMPARA LATERAL ENTRE CAJA: Se deberán proveer e instalar 6 mamparas laterales entre cajas, incluye el plotteo en ambas caras. Se deberá solicitar el archivo a esta Oficina técnica, previamente. Estos elementos se instalarán en forma conjunta con las 3 que se retiren del depósito de Garín y de la sucursal existente.
PUESTO DE PLATAFORMA DE CONTACTO: se deberá proveer e instalar un mueble de la configuración que se indica en el plano de Planta Baja, conforme a fichas adjuntas.
ILUMINACIÓN EN EQUIPOS DE CAJA: Se deberá realizar la nueva iluminación de los equipos de cajas y mostradores, para mejorar el nivel de iluminación sobre el plano de trabajo de los cajeros, incluyendo todos los trabajos necesarios para un buen funcionamiento. A saber:
-Provisión e instalación de cañerías cableado de 220v para alimentar las nuevas luminarias a proveerse e instalarse en los equipos de cajas, cantidad total: 8 (cajas: 7, mostradores: 1). Se retirarán 3 artefactos del depósito de Garín
-Provisión e instalación de un sistema de iluminación modular, lineal, sobre el plano de todos los equipos de cajas y mostradores, con artefactos de fabricación especial en aluminio con tubos fluorescente del tipo T5 color cálido.
Largo total de luminarias igual largo total equipos de cajas/ mostradores, instalados en forma continua.
Para la cotización y ejecución de estos trabajos se prestará especial atención a disposición de las
instalaciones fijas, estructura de vidrios altos, posibilidad de pasaje de conductores eléctricos (del tipo taller), alimentación eléctrica, encendido de luminarias, fijación de la nueva estructura, etc., además contemplar trabajos de reparaciones de pisos, muros, cielorrasos y ayuda de gremios motivada por estos trabajos.
Nueva iluminación fluorescente:
Se proveerá un sistema de iluminación fluorescente lineal, totalmente independiente al actual sistema gral. de iluminación, con luminarias tipo BNA – LC de 1x54W (de la firma fass yakol o calidad técnica y constructiva equivalente), estructura lineal continua, color idem estructura vidrios, con interruptor de encendido / apagado independiente.
Altura de montaje, separación del vidrio / reja, elemento de fijación a definir en obra.
Louver doble parabólico de aluminio brillante.
Previo a la adquisición de las luminarias se presentará muestras y efectuarán pruebas en el lugar, por lo que la firma dispondrá de los elementos y personal necesarios.
Los trabajos eléctricos se coordinarán con las Autoridades locales y este sector Técnico.
La nueva instalación se ejecutará en un todo de acuerdo a lo enunciado en las Especificaciones Técnicas Generales para Instalaciones Eléctricas
Se verificará la instalación completa de 220v, voz y datos de todos los equipos de cajas para asegurar su normal funcionamiento después de la ejecución de los trabajos de iluminación.
El contratista deberá proveer todos aquellos trabajos y/o elementos que, aunque no se detallen o indiquen en la documentación, sean necesarios para la correcta terminación de los mismos.
Las instalaciones deberán ejecutarse respetando la reglamentación para instalaciones eléctricas de la
Asociación de Electrotécnicos Argentinos, las que determine la Compañía Eléctrica local y las Especificaciones Técnicas del Banco.
Previo al inicio de los trabajos, la Contratista deberá presentar muestra y croquis de los elementos y materiales a proveer e instalar a la Dirección Técnica para su aprobación. Asimismo antes de la adquisición de los
materiales deberá presentar muestras para su consideración y aprobación.
Se realizarán los trabajos detallados, con personal competente de acuerdo a las Reglas del Arte, la
Reglamentación para Instalaciones Eléctricas del Gobierno de la Ciudad Buenos Aires, en los puntos que no están especialmente mencionados en el presente Pliego, prescripciones de la Compañía Suministradora de Energía y Municipalidad local, el presente Pliego y croquis.
El adjudicatario deberá tomar las providencias del caso, para no molestar el trabajo de las oficinas, debiendo mantener limpios los locales donde trabaja, de residuos provenientes de las obras, incluirá en su propuesta la protección con lonas, mamparas, etc., de las personas y muebles.
El contratista deberá usar materiales reconocidos como de primera marca y calidad, y métodos de primera. El Banco podrá rechazar los primeros o hacer modificar los segundos, si así lo considera conveniente para la buena marcha de la obra.
No se permitirá sacar de la obra, ningún material extraído de las instalaciones existentes, hasta la recepción provisoria momento en que pasarán a poder del Contratista.
Se contemplarán en la propuesta todos los trabajos de ayuda a gremios, materiales y equipos necesarios para la correcta terminación de la obra.
Los días y horarios de trabajo se coordinarán con las Autoridades locales y las de este Sector Técnico a fin de no entorpecer el normal desarrollo de las actividades.
Es requisito previo a la cotización visitar las instalaciones y presentar con la oferta el correspondiente certificado de visita a obra.
3) MOBILIARIO:
Panel divisorio: 6 de iguales características a los 4 que se retiren del depósito
Escritorio para atención personalizada: Se proveerán 9 escritorios para atención personalizada con tapapierna retirado y ambas patas laterales en madera.
Escritorio Back Office: Se deberán proveer e instalar 3 escritorios de back office, ídem a los que se retiren del depósito
Escritorio de gerente: 1 con cristal superior
Mesa auxiliar sin ruedas: 3 ídem a las 3 que se retiren de depósito Armario bajo: 2
Pantalla COVID: 1 para escritorio gerente y 9 para escritorio auxiliar Nota (instalaciones fijas y mobiliario)
Para todo el mobiliario en general: las maderas aglomeradas serán de alta densidad, MDF, tipo “Guillermina”
o “Masisa”, de 1ª calidad.
Para todo el equipamiento en general, en todos los casos donde dice “…enchapado en madera de haya natural….” deberá ser reemplazado por “…enchapado en madera de roble lavado o laminados melamínicos colores Gris 151, Petróleo 114 y 115 Azul Francés textura B del muestrario de fórmica, según corresponda”
Los cantos y macizos estarán realizados en madera maciza, lustre a definir semimate y deberán mantener uniformidad de color en toda la entrega de modo que no presenten manchas de nudos o vetas oscuras a la vista.
Los cantos macizos no deberán ser de una medida inferior a 5mm.
No se podrán colocar ángulos a la vista en ninguno de los muebles.
Se tendrá principalmente en cuenta la uniformidad en el color de las maderas componentes ya sea en los enchapados como en los macizos, que deberán ser similares.
Todos los escritorios deberán estar enchapados en su cara inferior con madera de guatambú lustre tono natural.
4) SILLETERÍA:
Silla con apoyabrazos y ruedas para empleados: 17
Silla sin apoyabrazos y con regatones para At. Personalizada: 20 Silla alta de caja: 7
Tandem de espera en plástico: 8
AYUDA DE GREMIOS:
La ejecución de todos y cada uno de los rubros que componen el presente pliego pueden afectar superficies y/o elementos que la contratista deberá reparar y/o reponer a los efectos de dejar las obras en perfecto estado de habitabilidad.
Una vez realizados los trabajos la Contratista deberá limpiar el sector de la Sucursal afectado (esto implica barrido, retiro de desechos y virutas, franela en los muebles, etc.) Los muebles y los vidrios deben quedar completamente limpios (retiro de calcos y/o papeles pegados de fábrica)
Se deberá considerar la colaboración entre gremios (ejecución de agujeros pasacables, recortes en muebles, vaciamiento de mobiliario, reubicación de mobiliario, etc.)
RECOMENDACIONES:
Si bien el Contratista deberá cumplimentar los trabajos descriptos en las presentes Especificaciones Técnicas- Cláusulas Particulares, en un todo de acuerdo con las prescripciones específicas contenidas en las mismas y
SUCURSAL BO LURO aquellas otras de carácter general incluidas en cualquier otro documento integrante del Pliego que por su naturaleza y/o alcances resultaren pertinentes y de aplicación para el caso, por ser dicha descripción indicativa, deberá también en su previa condición de oferente, verificar y constatar la eventual necesidad de realizar otros trabajos aquí no consignados, pero cuya realización resultare técnica-constructiva y/o reglamentariamente exigible y/o previsible para alcanzar la correcta ejecución de las obras contratadas hasta su terminación total, con ajuste a las particulares exigencias y finalidad específica de cada uno de los diversos rubros, a fin de obtener en cada uno de ellos, en cada caso su total concordancia final con las reglamentaciones vigentes, especialmente el funcionamiento de todas las dependencias, partes, locales e instalaciones del edificio en óptimas condiciones de eficiencia y seguridad.
La Contratista deberá incluir en su oferta todos los trabajos necesarios para cumplir tal fin según las Reglas del Arte.
El Banco se reserva el derecho de adjudicar los trabajos, a su criterio, en base a calidad y precio ofertado.
La Contratista deberá prever para la eventualidad en que razones de fuerza mayor impidan al Banco recibir los elementos en la fecha prevista contractualmente, mantener los mismos hasta un máximo de 90 (noventa) días como depositario a título gratuito.
El Contratista, previa construcción de las instalaciones fijas, deberá relevar las medidas necesarias en la obra.
Para la ejecución de los trabajos, se deberá tener en cuenta el retiro de todos los elementos que no se reutilicen en la obra. Los mismos deberán ser trasladados y depositados en Talleres Barracas del Banco de la Nación, sito en calle Pedriel 1670, CABA o donde el Gerente o la Oficina de Arquitectura lo indique, quedando el importe de los trasportes a cargo de la Contratista, monto que se detallará en el ítem varios.
No se aceptará ningún mueble cuyos materiales y/o construcción no haya sido previamente aprobados por la Oficina de Arquitectura, reservándose la misma el derecho de cortar y/o desarmar cualquiera de los elementos que el contratista debe proveer, sin que ello implique un costo adicional para el Banco. Todos los herrajes y demás elementos de sujeción deberán ser aprobados previamente por la Oficina de Arquitectura, sin excepción.
Los trabajos no deberán realizarse en dependencias de la Sucursal a intervenir con excepción de los que afectan a las Instalaciones Fijas.
Se deberá solicitar una inspección en Taller en oportunidad de acopiarse la madera maciza y las chapas, de manera que sea aprobada una muestra que reproduzca los colores finales de presentación en obra. Se deberán realizar dos (2) muestras iguales de lustre, una quedará para el Banco y la otra para el Contratista, las cuales deberán estar aprobadas y firmadas por la Oficina de Arquitectura, previo a la ejecución del lustre de los muebles de contrato.
CONSIDERACIONES GENERALES COMPLEMENTARIAS A LAS FICHAS TECNICAS DE MOBILIARIO.
MATERIALES ESPECIFICOS.
Los distintos elementos componentes de las Instalaciones Fijas motivo del presente Contrato se ajustarán al siguiente detalle:
MADERAS
Todas las maderas que se empleen en los trabajos de carpintería estarán bien secas y estacionadas carecerán de albúmina (sámago), grietas, nudos, manchas de agua, caries secas u otros defectos comunes de las maderas, igualmente se rechazarán todas las que tengan fibras atravesadas (reviradas) que afecten la solidez de la pieza.
CEDRO: Será colorado, dentro del llamado en plaza "paraguayo" de fibra recta y uniforme, sin repelo, no se aceptará cedro macho descolorido. Cuando en las planillas se indique cedro de otra procedencia (misionero, salteño o tucumano), reunirá las mismas condiciones indicadas para la anterior, salvo el peso o color que será el característico de las maderas nombradas.
2+
PINO: Será de fibra recta, sin nudos ni vetas gruesas o atravesadas, en todos los tipos como el pino tea, blanco, colorado, Spruce, clear Báltico, Paraná o de las clases que se indiquen en las planillas, debiendo ser en todos los casos sin defectos.
ROBLE: Americano, rojo o aleonado, será de fibras rectas, homogéneo, resistente y ligero, fácil de labrar sin alburas, sin durezas, manchas, nudos o grietas características, que haya sido seccionado en sentido del radio medular. Se presentarán muestras y una vez elegido el tipo para una obra, toda la madera que en ella se emplee será del mismo color, tipo y veteado. Cuando se indique roble del país, reunirá las mismas características dentro de su tipo.
Maderas y Chapas de Madera:
Cuando en las planillas se estipulen otras maderas del país para la construcción de las Instalaciones que se licitan, ya sea nogal, palo blanco, viraró, quina, petiriby, cobil, guatambú u otras, todas deberán reunir las condiciones indicadas en el rubro maderas del siguiente pliego de condiciones.
Maderas Aglomeradas:
El empleo de maderas aglomeradas requerirá que las mismas respondan a las condiciones de resistencia, higroscopicidad, aislación y densidad exigidos por las normas del IRAM.
El aglomerado a utilizar será MDF tipo “Guillermina” (aglomerado de alta densidad) Laminados Plásticos:
La adopción de este material estará acondicionada a que el mismo responda a las condiciones de dureza, resistencia, durabilidad, etc., emanadas del IRAM.
HERRAJES Y ACCESORIOS
Los herrajes serán de bronce platil (salvo indicación en contrario en las planillas), reforzados y de funcionamiento perfecto. Los pasadores y cerraduras serán embutidas, ésta última del tipo “YALE” o “SCHLAGE” o similar de primera calidad. Las puertas corredizas serán a suspensión, guía y rueda oculta, a funcionamiento rígido. Los herrajes de puerta cancel serán de los más perfectos, reforzados y en la cantidad que se fije en las planillas respectivas. Todas las cerraduras tendrán doble llave: las de los cajones con pestillos bien saliente.
LUSTRE 1) Generalidades
El acabado será perfecto sin sinuosidades ni poros abiertos, se masillarán los clavos y se pulirán bien las maderas, debiendo presentar una superficie plana sin notarse en ningún sentido lomos o golpes de cepillo, rasqueteo, lija, etc.
Los colorantes se agregarán al barniz. Iguales características de preparación llevarán las maderas o enchapados que requieran lustre a la piroxilina,
El lustre será de una igualdad perfecta, sin sombras ni rincones.
Las molduras se lustrarán antes de acoplarlas, luego se fijarán con cola y clavos invisibles. Las que fijan los vidrios se asegurarán con tornillos de bronce, color adecuado. La cabeza será de forma cónica - convexa (gota de sebo)
El interior de los mostradores y los cajones se pulirán debidamente y se encerarán, sobre lo cual se hará un medio lustre.
Cuando se trate de pupitres, bancos muebles, etc. se sobre entiende que el lustre también se hará al respaldo de los mismos.
2) Material a emplear
Llevarán una terminación con 3 manos de LACA POLIURETÁNICA terminación semimate, lustre tono natural.
La primera mano a soplete se debe dar con 10 – 20 % de diluyente.
Características Físicas:
Vehículo Prepolímero de poli – isocianato modificado
Peso específico 0,99
Rendimiento 13 a 15 m2 por litro por mano
Color Incoloro
Número de manos 1 diluida y 2 sin diluir
Secado al tacto 3 horas
Secado duro 24 horas
Sucesivas manos Con una separación mínima de 5 horas y máxima de 12 horas, lijando suavemente entre manos
Solvente limpieza y dilución Diluyente Poliuret 9310000
Tratamiento previo La madera a tratar debe estar libre de suciedad, grasitud, cera y restos de materiales
SUCURSAL BO LURO ESPECIFICACIONES COMPLEMENTARIAS DEL PLIEGO DE BASES Y CONDICIONES GENERALES, PARA LA EJECUCIÓN DE LOS TRABAJOS DE TRASLADO, PROVISIÓN E INSTALACIÓN DE LAS INSTALACIONES FIJAS, CRISTALES DE SEGURIDAD, MOBILIARIO GRAL Y SILLETERÍA PARA DE LA SUCURSAL BO LURO DEL BANCO DE LA NACION ARGENTINA
LISTADO DE RUBROS
La lista de rubros adjunta se incluye al efecto de facilitar la preparación de las propuestas por parte de los oferentes, quienes serán los únicos responsables de los errores u omisiones en que pudieran incurrir en sus presentaciones, no admitiéndose posteriores reclamos de los mismos, tal como lo establece el Art. 36 de Pliego de Condiciones - Cláusulas Generales.
Cualquier trabajo que estime faltare deberá agregarse exclusivamente en el Rubro Varios. En su propuesta el oferente deberá ajustarse al orden seguido en la presente lista, en la cual incluirá: cantidad, precios unitarios, parciales y subtotales por rubro que se sumarán en el total.
Las cotizaciones se realizarán en forma independiente para cada sucursal, utilizando el formato indicado en la siguiente planilla para cada una de ellas, resumiendo al final el importe correspondiente a la totalidad de las sucursales objeto del presente pliego.
IMPORTANTE: TODA COTIZACIÓN PRESENTADA DEBERA LLEVAR EL PRECIO UNITARIO, PARCIAL Y TOTAL COMO SE INDICA EN EL FORMATO DE LA PLANILLA ADJUNTA. NO SE ACEPTARAN SIN CUMPLIR ESTE REQUISITO.
SUCURSAL BO LURO
DESCRIPCION UN CANT PRECIO
UNIT PARCIAL SUBTOTAL INSTALACIONES FIJAS
Trabajos preliminares – incluye la instalación de las insts fijas, mobiliario y demás elementos retirados del depósito de Garín
Gl 1
Provisión e instalación de módulo de caja. Un. 5 Cristales en módulos cajas y mostrador. Incluye
estructura, rejas y vientos necesarios. M2 69 Provisión e instalación mampara de cierre ciega Ml. 12.00 Provisión e instalación de mampara de 1.30m de
altura ML. 3.00
Provisión e instalación de puerta de seguridad
simple Un. 2
Provisión e instalación de puerta de seguridad doble Un. 1 Provisión e instalación de armario integral Un. 7 Provisión e instalación de mueble integral Un. 9
Barrearas visuales - Paneles Un. 11
Barrearas visuales - Columnas Un. 15
Mampara lateral de caja Un. 6
Puesto de plataforma de contacto Un. 1
Iluminación en equipos de caja Un. 5
MOBILIARIO
Panel divisorio Un. 6
Escritorio para atención personalizada Un. 9
Escritorio back office Un. 3
Mesa auxiliar sin ruedas Un. 3
Escritorio de gerente con cristal superior Un. 1
Armario Bajo Un. 2
Pantalla COVID Un. 10 SILLAS
Silla con apoyabrazos y ruedas para empleados Un. 17 Silla sin apoyabrazos y con regatones para atención
personalizada Un. 20
Silla alta de caja Un. 7
Tandem de espera en plástico Un. 8
SUBTOTAL IVA 21%
TOTAL
