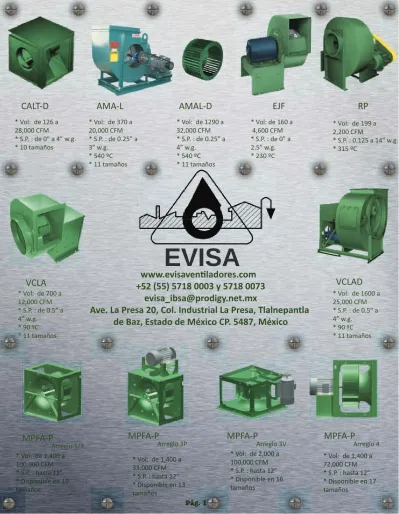

EJF
CALT-D AMA-L AMAL-D
VCLA
RP
VCLAD www.evisaventiladores.com
+52 (55) 5718 0003 y 5718 0073 [email protected]
Ave. La Presa 20, Col. Industrial La Presa, Tlalnepantla de Baz, Estado de México CP. 5487, México
* Vol: de 126 a 28,000 CFM
* S.P. : de 0” a 4” w.g.
* 10 tamaños
* Vol: de 370 a 20,000 CFM
* S.P. : de 0.25” a 3” w.g.
* 540 ºC
* 11 tamaños
* Vol: de 1290 a 32,000 CFM
* S.P. : de 0.25” a 4” w.g.
* 540 ºC
* 11 tamaños
* Vol: de 160 a 4,600 CFM
* S.P. : de 0” a 2.5” w.g.
* 230 ºC
* Vol: de 199 a 2,200 CFM
* S.P. : 0.125 a 14” w.g.
* 315 ºC
* Vol: de 1600 a 25,000 CFM
* S.P. : de 0.5” a 4” w.g.
* 90 ºC
* 11 tamaños
* Vol: de 700 a 12,000 CFM
* S.P. : de 0.5” a 4” w.g.
* 90 ºC
* 11 tamaños
EVISA
MPFA-P
* Vol: de 1,400 a 100,000 CFM
* S.P. : hasta 12”
* Disponible en 19 tamaños
* Vol: de 1,400 a 33,000 CFM
* S.P. : hasta 12”
* Disponible en 13 tamaños
* Vol: de 2,000 a 100,000 CFM
* S.P. : hasta 12”
* Disponible en 16 tamaños
* Vol: de 1,400 a 72,000 CFM
* S.P. : hasta 12”
* Disponible en 17 tamaños
Arreglo 1/3 MPFA-P
Arreglo 3P MPFA-P
Arreglo 3V MPFA-P
Arreglo 4
Pág. 1
TLA
EVAD EVA-P
EVA-P
TLA-23
VLS MPFA-P
VDH VRSM
* Vol: de 10,000 a 27,000 CFM
* S.P. : hasta 14”
* Disponible en 20 tamaños
* Vol: de 1,400 a 100,000 CFM
* S.P. : hasta 12”
* Disponible en 19 tamaños
* Vol: de 1,400 a 33,000 CFM
* S.P. : hasta 12”
* Disponible en 13 tamaños
* Vol: de 4,000 a 120,000 CFM
* S.P. : de 2.5” a 45”
* Disponible en 17 tamaños
* Vol: de 700 a 700,000 CFM
* S.P. : hasta 45”
* Disponible en 17 tamaños
* Vol: de 900 a 66,000 CFM
* S.P. : hasta 45”
* Disponible en 16 tamaños
* Vol: de 2,000 a 100,000 CFM
* S.P. : hasta 12”
* Disponible en 16 tamaños
* Vol: de 1,400 a 72,000 CFM
* S.P. : hasta 12”
* Disponible en 17 tamaños
* Vol: de 680 a 14,500 CFM
* S.P. : hasta 20”
* Disponible en 20 tamaños
* Vol: de 1,000 a 120,000 CFM
* S.P. : hasta 12”
* Disponible en 12 tamaños
* Vol: de 900 a 13,800 CFM
* S.P. : hasta 14”
* Disponible en 16 tamaños
* Vol: de 900 a 27,000 CFM
* S.P. : hasta 13”
* Disponible en 9 tamaños
Arreglo 1/3
MPFA-P
Arreglo 3P
Arreglo 8
MPFA-P
Arreglo 3V
MPFA-P
Arreglo 4 Arreglo 4
Pág. 2
Nomenclatura
Nota: Todos los motores son en 4 polos
0.976 0.976 0.976 0.976 0.976 0.976
0.988 0.988 0.988 0.988 0.988 0.988 0.93
PRES. CFM CFM CFM CFM CFM KG.
MODELO 0" 1/8" 1/4" 3/8" 1/2" 5/8" Db. APROX.
ALP-24-632-1/4-10-4 5450 4568 2800 63 35
ALP-24-719-1/3-10-5 6208 5492 4440 67 36
ALP-24-823-1/2-10-6 7106 6453 5738 70 39
ALP-24-918-3/4-10-6 7909 7376 6712 5945 4432 73 46
ALP-24-1045-1-10-6 9017 8545 8024 7404 6679 76 49
54 años fabricando equipos industriales y para extracción de aire Acondicionado.
Consulte nuestra página web.
ww.evisaventiladores.com
VENTILADORES AXIALES SILENCIOSOS
APC-24-1087-1.5-10-6 9374 8914 8406 7834 7229 6168 76 64
ALP-30-493-1/410-3 7746 6160 61 38
ALP-30-550-1/3-10-3 8635 7346 63 40
ALP-30-607-1/2-10-4 9539 8426 6630 66 43
ALP-30-692-3/4-10-4 10920 9978 8662 6824 69 53
ALP-30-755-1-10-5 11905 11049 10002 8456 5754 72 55
ALP-30-848-1.5-10-5 13348 12593 11752 10572 9154 6738 74 70
ALP-30-953-2-10-6 14983 14313 13603 12760 11581 10327 76 72
ALP-30-1094-3-10-7 17174 16592 15991 15340 14574 13563 80 84
ALP-36-546-3/4-10-4 13913 12363 9882 69 57
ALP-36-592-1-10-4 15118 13719 11696 8712 72 59
ALP-36-651-1.5-10-4 16604 15346 13740 11407 7877 74 78
ALP-36-740-2-10-5 18833 17734 16505 14764 12610 76 79
ALP-36-820-3-10-5 20857 19870 18820 17509 15763 13762 79 93
ALP-42-332-1/3- 12757 9356 61 80
ALP-42-380-1/2- 14468 11544 65 82
ALP-42-420-3/4- 16412 14105 10490 73 83
ALP-42-482-1- 18473 16507 13782 75 84
ALP-42-518-1-1/2- 19951 18148 15643 12420 8007 73 83
ALP-42-580-2- 22168 20615 18779 16299 11869 75 84
ALP-42-650-3- 24930 23598 22004 19816 17937 13611 79 99
PRES. CFM CFM CFM CFM CFM KG.
MODELO 0" 1/8" 1/4" 3/8" 1/2" 5/8" Db. APROX.
ALP-48-352-3/4- 20659 17085 68 103
ALP-48-395-1- 22842 19684 14150 73 105
ALP-48-442-1-1/2 25735 23078 18794 73 107
ALP-48-480-2- 27978 25672 22453 17332 76 130
ALP-48-540-3- 31814 29882 27270 23498 19106 81 194
APG-48-631-5- 35912 34346 32390 29771 26386 21333 81 194
APG-48-722-7.5- 41059 39722 38147 36299 33796 30863 85 223
APG-48-816-10- 46205 45037 43715 42191 40506 38211 87 240
ALP-54-290-1/2- 20069 13582 64 109
ALP-54-330-3/4- 23401 18611 74 113
ALP-54-360-1-10-3 25315 21149 11374 69 118
ALP-54-408-1-1/2- 28862 25490 19961 72 130
ALP-54-381-2-14-3 30412 26570 18577 72 176
ALP-54-427-3-14-4 34042 30752 25559 75 187
APG-54-517-5-14-3 41303 38629 35629 30615 22358 22358 79 201
APG-54-544-7.5- 43400 40855 38028 34197 27106 27106 82 230
APG-54-635-10- 50660 48480 46277 43721 40364 35219 84 246
APG-60-362-2- 34477 30239 22663 75 180
APG-60-408-3- 38798 35274 29630 78 191
APG-60-471-5- 44849 41812 38152 32193 82 205
APG-60-544-7.5- 51667 48999 46226 42750 36986 29626 83 234
APG-60-635-10- 60311 58000 55809 53083 50186 45216 84 250
APG-72-260-2- 40164 32889 72 300
APG-72-316-3- 48463 43545 34016 75 320
APG-72-362-5- 54816 50410 42316 35758 77 380
APG-72-413-7.5- 62090 59734 54713 47439 81 400
APG-72-454-10- 69672 67008 61578 56352 51434 51434 83 450
APG-72-526-15- 80430 76537 72336 70799 65369 65369 85 500
APG 72 526 15 80430 76537 72336 70799 65369 65369 85 500
APG-84-214-2- 50000 40061 70 320
APG-84-245-3- 57889 49283 71 350
APG-84-281-5- 68238 61578 51332 76 440
APG-84-321-7.5- 77357 71721 63730 52357 77 460
APG-84-357-10- 86475 81557 75000 66701 78 500
APG-84-414-15- 99488 95184 90369 84221 76742 76742 81 600
Nomenclatura
Nota: Todos los motores son en 4 polos
0.98 0.976 0.976 0.976 0.976 0.976
0.976 0.988 0.988 0.988 0.988 0.988 0.93
0.988
EXTRACTOR CON CAMPANA DE ALUMINIO, HASTA 48" Y 3 HP.
PRES. CFM CFM CFM CFM CFM KG.
MODELO 0" 1/8" 1/4" 3/8" 1/2" 5/8" Db. APROX.
ALPECA-24-632-1/4-10-4 5341 4568 2800 63 35
ALPECA-24-719-1/3-10-5 6084 5492 4440 67 36
ALPECA-24-823-1/2-10-6 6964 6453 5738 70 39
ALPECA-24-918-3/4-10-6 7751 7376 6712 5945 4432 73 46
ALPECA-24-1045-1-10-6 8836 8545 8024 7404 6679 76 49
ALPECA-24-1087-1.5-10-6 9186 8914 8406 7834 7229 6168 76 64
ALPECA-30-493-1/410-3 7591 6160 61 38
ALPECA-30-550-1/3-10-3 8462 7346 63 40
ALPECA-30-607-1/2-10-4 9348 8426 6630 66 43
ALPECA-30-692-3/4-10-4 10701 9978 8662 6824 69 53
ALPECA-30-755-1-10-5 11666 11049 10002 8456 5754 72 55
ALPECA-30-848-1.5-10-5 13081 12593 11752 10572 9154 6738 74 70
ALPECA-30-953-2-10-6 14683 14313 13603 12760 11581 10327 76 72
ALPECA-30-1094-3-10-7 16830 16592 15991 15340 14574 13563 80 84
ALPECA-36-546-3/4-10-4 13635 12363 9882 69 57
ALPECA-36-592-1-10-4 14815 13719 11696 8712 72 59
ALPECA-36-651-1.5-10-4 16272 15346 13740 11407 7877 74 78
ALPECA-36-740-2-10-5 18456 17734 16505 14764 12610 76 79
ALPECA-36-820-3-10-5 20440 19870 18820 17509 15763 13762 79 93
ALPECA-42-332-1/3- 12502 9356 61 80
ALPECA-42-380-1/2- 14178 11544 65 82
ALPECA-42-420-3/4- 16084 14105 10490 73 83
ALPECA-42-482-1- 18104 16507 13782 75 84
ALPECA-42-518-1-1/2- 19552 18148 15643 12420 8007 73 83
ALPECA-42-580-2- 21725 20615 18779 16299 11869 75 84
ALP3CA-42-650-3- 24431 23598 22004 19816 17937 13611 79 99
ALPECA-48-352-3/4- 20246 17085 68 103
ALPECA-48-395-1- 22386 19684 14150 73 105
ALPECA-48-442-1-1/2 25220 23078 18794 73 107
ALPECA-48-480-2- 27418 25672 22453 17332 76 130
ALPECA-48-540-3- 31178 29882 27270 23498 19106 81 194
ALP=ROTOR TIPO ALP E=ESTRACTOR C=CON CAMPANA A=ALUMINIO
Nomenclatura
Nota: Todos los motores son en 4 polos
0.995 0.976 0.976 0.976 0.976 0.976
0.976 0.988 0.988 0.988 0.988 0.988 0.93
0.988
INYECTOR CON FILTROS Y CAMPANA DE ALUMINIO, HASTA 48" 5 HP.
PRES. CFM CFM CFM CFM CFM KG.
MODELO 0" 1/8" 1/4" 3/8" 1/2" 5/8" Db. APROX.
ALPIFC-24-632-1/4-10-4 5423 4568 2800 63 35
ALPIFC-24-719-1/3-10-5 6177 5492 4440 67 36
ALPIFC-24-823-1/2-10-6 7071 6453 5738 70 39
ALPIFC-24-918-3/4-10-6 7870 7376 6712 5945 4432 73 46
ALPIFC-24-1045-1-10-6 8971 8545 8024 7404 6679 76 49
APCIFC-24-1087-1.5-10-6 9327 8914 8406 7834 7229 6168 76 64
ALPIFC-30-493-1/410-3 7707 6160 61 38
ALPIFC-30-550-1/3-10-3 8592 7346 63 40
ALPIFC-30-607-1/2-10-4 9491 8426 6630 66 43
ALPIFC-30-692-3/4-10-4 10865 9978 8662 6824 69 53
ALPIFC-30-755-1-10-5 11845 11049 10002 8456 5754 72 55
ALPIFC-30-848-1.5-10-5 13281 12593 11752 10572 9154 6738 74 70
ALPIFC-30-953-2-10-6 14908 14313 13603 12760 11581 10327 76 72
ALPIFC-30-1094-3-10-7 17088 16592 15991 15340 14574 13563 80 84
ALPIFC-36-546-3/4-10-4 13843 12363 9882 69 57
ALPIFC-36-592-1-10-4 15042 13719 11696 8712 72 59
ALPIFC-36-651-1.5-10-4 16521 15346 13740 11407 7877 74 78
ALPIFC-36-740-2-10-5 18739 17734 16505 14764 12610 76 79
ALPIFC-36-820-3-10-5 20753 19870 18820 17509 15763 13762 79 93
ALPIFC-42-332-1/3- 12693 9356 61 80
ALPIFC-42-380-1/2- 14395 11544 65 82
ALPIFC-42-420-3/4- 16330 14105 10490 73 83
ALPIFC-42-482-1- 18381 16507 13782 75 84
ALPIFC-42-518-1-1/2- 19852 18148 15643 12420 8007 73 83
ALPIFC-42-580-2- 22057 20615 18779 16299 11869 75 84
ALPIFC-42-650-3- 24805 23598 22004 19816 17937 13611 79 99
ALPIFC-48-352-3/4- 20556 17085 68 103
ALPIFC-48-395-1- 22728 19684 14150 73 105
ALPIFC-48-442-1-1/2 25606 23078 18794 73 107
ALPIFC-48-480-2- 27838 25672 22453 17332 76 130
ALPIFC-48-540-3- 31655 29882 27270 23498 19106 81 194
ALP=ROTOR TIPO ALP I=INYECTOR F=CON FILTROS C=CON CAMPANA
