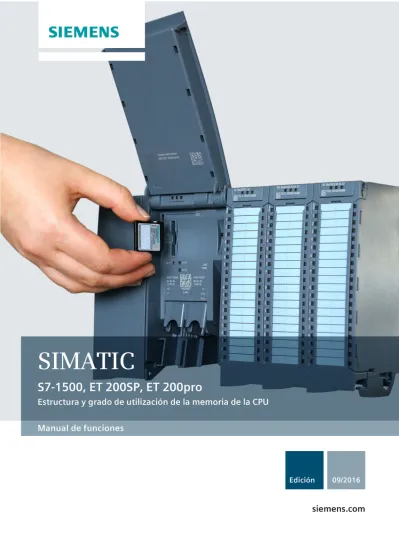

SIMATIC
S7-1500, ET 200SP, ET 200pro
Estructura y grado de utilización de
la memoria de la CPU
Manual de funciones
Prólogo
Guía de documentación
1
Áreas de memoria y
remanencia
2
Uso de la memoria y
ejemplos de aplicación
3
Filosofía en la señalización de advertencias y peligros
Este manual contiene las informaciones necesarias para la seguridad personal así como para la prevención de daños materiales. Las informaciones para su seguridad personal están resaltadas con un triángulo de
advertencia; las informaciones para evitar únicamente daños materiales no llevan dicho triángulo. De acuerdo al grado de peligro las consignas se representan, de mayor a menor peligro, como sigue.
PELIGRO
Significa que, si no se adoptan las medidas preventivas adecuadas se producirá la muerte, o bien lesiones corporales graves.
ADVERTENCIA
Significa que, si no se adoptan las medidas preventivas adecuadas puede producirse la muerte o bien lesiones corporales graves.
PRECAUCIÓN
Significa que si no se adoptan las medidas preventivas adecuadas, pueden producirse lesiones corporales. ATENCIÓN
Significa que si no se adoptan las medidas preventivas adecuadas, pueden producirse daños materiales. Si se dan varios niveles de peligro se usa siempre la consigna de seguridad más estricta en cada caso. Si en una consigna de seguridad con triángulo de advertencia se alarma de posibles daños personales, la misma consigna puede contener también una advertencia sobre posibles daños materiales.
Personal cualificado
El producto/sistema tratado en esta documentación sólo deberá ser manejado o manipulado por personal cualificado para la tarea encomendada y observando lo indicado en la documentación correspondiente a la misma, particularmente las consignas de seguridad y advertencias en ella incluidas. Debido a su formación y experiencia, el personal cualificado está en condiciones de reconocer riesgos resultantes del manejo o manipulación de dichos productos/sistemas y de evitar posibles peligros.
Uso previsto de los productos de Siemens
Considere lo siguiente: ADVERTENCIA
Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma correcta. Es preciso respetar las condiciones ambientales permitidas. También deberán seguirse las indicaciones y advertencias que figuran en la documentación asociada.
Marcas registradas
Todos los nombres marcados con ® son marcas registradas de Siemens AG. Los restantes nombres y
designaciones contenidos en el presente documento pueden ser marcas registradas cuya utilización por terceros para sus propios fines puede violar los derechos de sus titulares.
Exención de responsabilidad
Hemos comprobado la concordancia del contenido de esta publicación con el hardware y el software descritos. Sin embargo, como es imposible excluir desviaciones, no podemos hacernos responsable de la plena
concordancia. El contenido de esta publicación se revisa periódicamente; si es necesario, las posibles las correcciones se incluyen en la siguiente edición.
Prólogo
Finalidad de la documentación
La presente documentación describe las distintas áreas de memoria de las CPU S7-1500, CPU ET 200SP y CPU ET 200pro 1516pro-2 PN, y muestra cómo utilizar estas áreas de memoria de manera óptima.
Además, el manual describe la forma de liberar memoria de trabajo mediante el uso de recetas y Data Log.
Conocimientos básicos necesarios
Para comprender la documentación se requieren los siguientes conocimientos: ● Conocimientos generales de automatización
● Conocimientos del sistema de automatización industrial SIMATIC ● Conocimientos sobre el uso de equipos
● Conocimientos en el manejo de TIA Portal y STEP 7
Convenciones
Preste atención también a las notas marcadas del modo siguiente: Nota
Una nota contiene datos importantes acerca del producto descrito en la documentación, el manejo de dicho producto o la parte de la documentación a la que debe prestarse especial atención.
Ámbito de validez de la documentación
Esta documentación es válida para los módulos centrales de las familias de productos S7-1500 y ET 200SP, así como para la CPU ET 200pro 1516pro-2 PN.
Novedades con respecto a la versión anterior del manual de funciones (edición 01/2013)
Novedades Ventajas para el cliente Dónde encontrar información Contenido
nuevo Evaluar la memoria necesaria y el grado de carga de la memoria
Existen diversas posibilidades para evaluar la memoria necesaria y el grado de carga de la memoria de la CPU:
• con STEP 7
• con el display de la CPU
• con el servidor web de la CPU
Cap. Memoria necesaria y grado de carga de la memoria (Página 16)
Memoria necesaria en la memoria de carga al cargar modificaciones de software
Al cargar modificaciones de software en la SIMATIC Memory Card, los ar-chivos afectados no se borran hasta que se han creado los nuevos archi-vos. Por ello, la CPU necesita espacio suficiente en la SIMATIC Memory Card.
Para liberar capacidad de memoria existen varias posibilidades que se describen en este documento.
Cap. Memoria necesaria en la memoria de carga al cargar modificaciones de software (Página 26)
Vida útil de las SIMATIC
Memory Cards Puede usar los ejemplos de cálculo de la vida útil de una SIMATIC Memory Card para valorar qué SIMATIC Me-mory Card necesita para su tarea de automatización.
Cap. Vida útil de la SIMATIC Memory Card (Página 51)
Contenidos
modificados Ampliación del ámbito de validez del manual de funciones con las CPU del sistema de periferia descentralizada ET 200SP y la
CPU 1516pro-2 PN
Las funciones conocidas de las CPU SIMATIC S7-1500 están implementa-das en las CPU de otros modelos (ET 200SP) y en la
CPU 1516pro-2 PN (grados de protec-ción IP65, IP66 e IP67).
Manual de producto CPU 1510SP-1 PN (https://support.industry.siemens.com/cs
/ww/es/view/90157130)
Manual de producto CPU 1512SP-1 PN (https://support.industry.siemens.com/cs /ww/es/view/90157013) Instrucciones de servicio CPU 1516pro-2 PN (https://support.industry.siemens.com/cs /ww/es/view/109482416)
Consulte también
Portal SIMATIC (http://www.siemens.com/simatic-tech-doku-portal) Catálogo (www.siemens.com/industrymall)
Información de seguridad
Siemens ofrece productos y soluciones con funciones de seguridad industrial con el objetivo de hacer más seguro el funcionamiento de instalaciones, sistemas, máquinas y redes. Para proteger las instalaciones, los sistemas, las máquinas y las redes de amenazas cibernéticas, es necesario implementar (y mantener continuamente) un concepto de
seguridad industrial integral que sea conforme a la tecnología más avanzada. Los productos y las soluciones de Siemens constituyen únicamente una parte de este concepto.
El cliente es responsable de impedir el acceso no autorizado a sus instalaciones, sistemas, máquinas y redes. Los sistemas, las máquinas y los componentes solo deben estar
conectados a la red corporativa o a Internet cuando y en la medida que sea necesario y siempre que se hayan tomado las medidas de protección adecuadas (p. ej. uso de cortafuegos y segmentación de la red).
Adicionalmente, deberán observarse las recomendaciones de Siemens en cuanto a las medidas de protección correspondientes. Encontrará más información sobre seguridad industrial en (http://www.siemens.com/industrialsecurity).
Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de mejorar todavía más su seguridad. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos. El uso de versiones anteriores o que ya no se soportan puede aumentar el riesgo de amenazas cibernéticas.
Para mantenerse informado de las actualizaciones de productos, recomendamos que se suscriba al Siemens Industrial Security RSS Feed en
(http://www.siemens.com/industrialsecurity).
Siemens Industry Online Support
Encontrará información actualizada de forma rápida y sencilla acerca de los siguientes temas:
● Product Support
Toda la información y amplio know-how en torno al producto de su interés, datos técnicos, preguntas frecuentes, certificados, descargas y manuales.
● Ejemplos de aplicación
Herramientas y ejemplos para la solución de sus tareas de automatización, además de bloques de función, información sobre rendimiento y vídeos
● Servicios
Información sobre Industry Services, Field Services, Technical Support, repuestos y oferta de formación.
● Foros
Para respuestas y soluciones en torno a la automatización. ● mySupport
Su área de trabajo personal en SIEMENS Industry Online Support para mensajes primados, solicitud de consultas al soporte técnico y documentación configurable. Encontrará esta información disponible en Siemens Industry Online Support en Internet (http://www.siemens.com/automation/service&support).
Industry Mall
Industry Mall es el sistema de catálogos y pedidos de SIEMENS AG para soluciones de automatización y accionamientos sobre la base de la Totally Integrated Automation (TIA) y Totally Integrated Power (TIP).
Encontrará el catálogo para todos los productos de automatización y accionamientos en Internet.
Consulte también
Índice
Prólogo ... 4
1 Guía de documentación ... 9
2 Áreas de memoria y remanencia ... 13
2.1 Memoria necesaria y grado de carga de la memoria ... 16
2.2 Áreas de memoria remanente ... 20
2.3 Resumen de comportamiento remanente ... 23
2.4 Comportamiento de la memoria al cargar modificaciones de software ... 24
2.5 Memoria necesaria en la memoria de carga al cargar modificaciones de software ... 26
3 Uso de la memoria y ejemplos de aplicación ... 32
3.1 Uso de la memoria para recetas ... 32
3.2 Uso de la memoria para Data Logging ... 37
3.2.1 Vista general de Data Logging ... 37
3.2.2 Estructura de datos de los Data Log... 38
3.2.3 Instrucciones para Data Logging ... 39
3.2.4 Programa de ejemplo para Data Logging ... 40
3.2.5 Cálculo del tamaño de un Data Log... 47
3.3 Vida útil de la SIMATIC Memory Card ... 51
Glosario ... 56
Guía de documentación
1
La documentación del sistema de automatización SIMATIC S7-1500, de la CPU
1516pro-2 PN basada en SIMATIC S7-1500 y de los sistemas de periferia descentralizada SIMATIC ET 200MP, ET 200SP y ET 200AL se divide en tres partes.
Esta división le permite acceder específicamente a los contenidos de su interés.
Información básica
En los manuales de sistema y en los Getting Started (primeros pasos) se describen detalladamente la configuración, el montaje, el cableado y la puesta en marcha de los sistemas SIMATIC S7-1500, ET 200MP, ET 200SP y ET 200AL; para la CPU 1516pro-2 PN, utilice las instrucciones de servicio correspondientes. La Ayuda en pantalla de STEP 7 le asiste en la configuración y programación.
Información de dispositivos
Los manuales de producto contienen una descripción sintetizada de la información específica de los módulos, como características, esquemas de conexiones, curvas características o datos técnicos.
Información general
En los manuales de funciones encontrará descripciones exhaustivas sobre temas generales, p. ej., diagnóstico, comunicación, control de movimiento, servidor web, OPC UA.
La documentación se puede descargar gratuitamente de Internet
( http://w3.siemens.com/mcms/industrial-automation-systems-simatic/en/manual-overview/Pages/Default.aspx).
Los cambios y ampliaciones de los manuales se documentan en informaciones de producto. Encontrará los ejemplos de aplicación en Internet.
● S7-1500/ET 200MP (https://support.industry.siemens.com/cs/es/es/view/68052815) ● ET 200SP (https://support.industry.siemens.com/cs/es/es/view/73021864)
● ET 200AL (https://support.industry.siemens.com/cs/es/es/view/99494757)
Manual Collections
Las Manual Collections contienen la documentación completa de los sistemas recogida en un archivo.
Encontrará la Manual Collection en Internet:
● S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/es/view/86140384) ● ET 200SP (https://support.industry.siemens.com/cs/ww/es/view/84133942)
● ET 200AL (https://support.industry.siemens.com/cs/ww/es/view/95242965)
"mySupport"
Con "mySupport", su área de trabajo personal, podrá sacar el mejor partido al Industry Online Support.
En "mySupport" podrá guardar filtros, favoritos y etiquetas, solicitar datos CAx y elaborar una librería personalizada en la sección Documentación. Asimismo, en las consultas que realice con el Support Request (solicitud de soporte), este ya estará cumplimentado con sus datos, y en todo momento podrá ver una relación de las solicitudes pendientes.
Para usar todas las funciones de "mySupport" basta con registrarse una sola vez. Encontrará "mySupport" en Internet (https://support.industry.siemens.com/My/ww/es).
"mySupport": "Documentación"
En "MySupport", en la sección "Documentación", se pueden combinar manuales completos o partes de ellos para elaborar un manual pesonalizado.
Este manual se puede exportar como archivo PDF o a un formato editable. Encontrará "mySupport", "Documentación" en Internet
"mySupport": "Datos CAx"
En el área "Datos CAx" de "mySupport" puede acceder a datos de producto actualizados para su sistema CAx o CAe.
Con solo unos clics configurará su propio paquete para descargar. Puede elegir lo siguiente:
● Imágenes de producto, croquis acotados 2D, modelos 3D, esquemas de conexiones, archivos de macros EPLAN
● Manuales, curvas características, instrucciones de uso, certificados ● Datos maestros de los productos
Encontrará "mySupport", "Datos CAx" en Internet
(http://support.industry.siemens.com/my/ww/es/CAxOnline).
Ejemplos de aplicación
Los ejemplos de aplicación le asisten con diferentes herramientas y ejemplos a la hora de resolver las tareas de automatización. Los ejemplos muestran siempre soluciones en las que interactúan varios componentes del sistema sin centrarse en productos concretos. Encontrará los ejemplos de aplicación en Internet
(https://support.industry.siemens.com/sc/ww/es/sc/2054).
TIA Selection Tool
TIA Selection Tool permite seleccionar, configurar y pedir dispositivos para Totally Integrated Automation (TIA).
Es el sucesor de SIMATIC Selection Tool y aúna en una misma herramienta los configuradores de automatización ya conocidos.
TIA Selection Tool permite generar un lista de pedido completa a partir de la selección o configuración de productos realizada.
Encontrará TIA Selection Tool en Internet
SIMATIC Automation Tool
Con SIMATIC Automation Tool puede ejecutar tareas de puesta en servicio y mantenimiento globales en distintas estaciones SIMATIC S7 a la vez, independientemente del TIA Portal. SIMATIC Automation Tool ofrece un gran número de funciones:
● Escaneado de una red PROFINET/Ethernet de la instalación e identificación de todas las CPU conectadas
● Asignación de direcciones (IP, subred, gateway) y un nombre de estación (dispositivo PROFINET) a una CPU
● Transferencia de la fecha y la hora de la programadora o del PC convertida a hora UTC al módulo
● Descarga de programas a la CPU
● Cambio de modo de operación RUN/STOP
● Localización de la CPU mediante parpadeo de los LED ● Lectura de información de error de la CPU
● Lectura del búfer de diagnóstico de la CPU ● Restablecer ajustes de fábrica
● Actualización del firmware de la CPU y los módulos conectados Encontrará SIMATIC Automation Tool en Internet
(https://support.industry.siemens.com/cs/ww/es/view/98161300).
PRONETA
Con SIEMENS PRONETA (análisis de red PROFINET) podrá analizar la red de la instalación durante la puesta en marcha. PRONETA dispone de dos funciones centrales: ● La vista topológica general escanea automáticamente la red PROFINET y todos los
componentes conectados.
● La comprobación de E/S es una comprobación rápida del cableado y de la configuración de los módulos de una instalación.
Encontrará SIEMENS PRONETA en Internet
Áreas de memoria y remanencia
2
Áreas de memoria
Los datos de automatización se encuentran en distintas áreas de memoria del sistema de automatización.
En el disco duro de la programadora se encuentran los datos offline del proyecto creado en STEP 7. Los datos online del proyecto se encuentran en la memoria de carga de la
SIMATIC Memory Card. Además, en la CPU se encuentran también la memoria de trabajo, la memoria remanente y otras áreas de memoria.
La siguiente imagen muestra una vista general de las áreas de memoria de las CPU S7-1500 y ET 200SP, así como de la CPU ET 200pro 1516pro-2 PN.
Memoria de carga
La memoria de carga es una memoria no volátil para bloques lógicos, bloques de datos, objetos tecnológicos y para la configuración de hardware. La memoria de carga se encuentra en la SIMATIC Memory Card. STEP 7 transfiere los datos de proyecto de la programadora a la memoria de carga.
Si ha copiado datos adicionales en la SIMATIC Memory Card a través del servidor web de la CPU o a través del explorador (p. ej., backups de HMI y otros archivos), estos datos se encuentran también en la memoria de carga de la SIMATIC Memory Card.
Nota
Para el funcionamiento de la CPU es imprescindible insertar una SIMATIC Memory Card.
Memoria de trabajo
La memoria de trabajo es una memoria volátil que contiene los bloques lógicos y de datos. La memoria de trabajo está integrada en la CPU y no se puede ampliar. La memoria de trabajo solo se utiliza durante el funcionamiento de la CPU.
La memoria de trabajo de las CPU está dividida en dos áreas:
● Memoria de trabajo para código: La memoria de trabajo para código contiene partes del código del programa relevantes para la ejecución.
● Memoria de trabajo para datos: La memoria de trabajo para datos contiene las partes de los bloques de datos y los objetos tecnológicos relevantes para la ejecución. En los cambios de estado operativo de CONEXIÓN a arranque y de STOP a arranque las variables de bloques de datos globales, bloques de datos de instancia y objetos
tecnológicos se inicializan con sus valores de arranque; las variables remanentes reciben los valores actuales guardados en la memoria remanente.
Memoria remanente
La memoria remanente es una memoria no volátil para salvaguardar cantidades limitadas de datos si hay un corte de alimentación.
Las siguientes acciones borran el contenido de la memoria remanente: ● Borrado total
● Restablecer ajustes de fábrica
Encontrará más información sobre el borrado total y el restablecimiento del sistema a la configuración de fábrica en el manual de sistema Sistema de automatización S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/es/59191792), en el manual de sistema Sistema de periferia descentralizada ET 200SP
(http://support.automation.siemens.com/WW/view/es/58649293) y en las instrucciones de servicio ET 200pro CPU 1516pro-2 PN
Otras áreas de memoria
Además de las áreas de memoria descritas para el programa de usuario y los datos, la CPU dispone de áreas de memoria adicionales.
Las áreas de memoria adicionales abarcan, entre otras, las siguientes: ● Memorias imagen de proceso
● Datos locales temporales
Los tamaños específicos de la CPU se encuentran en los datos técnicos de la CPU correspondiente.
2.1
Memoria necesaria y grado de carga de la memoria
En STEP 7, en el display de la CPU (válido solo para las CPU S7-1500) y a través del servidor web puede consultarse información acerca de las áreas de memoria de la CPU.
Memoria necesaria para el programa en el proyecto offline
La indicación de la carga de la memoria en la información del programa STEP 7 está pensada para conocer, ya al crear o modificar un proyecto, si este será demasiado grande para una determinada CPU o una determinada tarjeta de memoria. Encontrará la
información en "Información del programa" en el árbol del proyecto. En la ficha "Carga de la memoria" encontrará información acerca del tamaño total de las áreas de memoria del correspondiente proyecto de la CPU (en la figura inferior, línea "Total:"), y acerca de la memoria necesaria para los elementos del programa (bloques, tipos de datos, objetos para Motion Control y variables PLC) y la proporción que ocupan del área de memoria
correspondiente del proyecto offline (en la figura inferior, línea "Ocupados/as:"). En la tabla sinóptica encontrará también información acerca de las entradas y salidas ocupadas. Para una CPU puede seleccionar el tamaño total de la memoria de carga en una lista desplegable. Seleccione el tamaño de la memoria de carga en función del tamaño de la SIMATIC Memory Card que utilice. El porcentaje indicado en la columna Memoria de carga depende del tamaño de memoria de carga seleccionado. En el momento en que el tamaño de la memoria excede el de la memoria de carga de la tarjeta de memoria utilizada, los datos de tamaño aparecen en rojo. La lista desplegable sirve únicamente como orientación visual.
La figura siguiente muestra un resumen de la carga de las distintas áreas de memoria de la ficha "Carga de la memoria":
Figura 2-2 Indicación de la carga de las distintas áreas de memoria
Nota
Indicación de la carga de memoria en "Información del programa"
En STEP 7, la indicación de la carga de memoria en la información del programa se muestra en una vista offline e indica únicamente la memoria necesaria para el programa en el
proyecto. Sin embargo, el programa de la tarjeta de memoria de la CPU puede ser distinto, p. ej.,
• si es más actual;
• si contiene bloques generados en otros proyectos; • si contiene bloques creados en la CPU.
Consulte también la FAQ "¿Cómo se puede estimar el espacio necesario en la memoria de carga para un programa de usuario en la CPU S7-1500 y la CPU ET 200SP (Open
Controller)?" en Internet (https://support.industry.siemens.com/cs/ww/es/view/97553417).
Datos de la SIMATIC Memory Card
Además del programa y los elementos de programa correspondientes (bloques, tipos de datos, objetos para Motion Control y variables PLC), en la tarjeta de memoria se guardan los siguientes datos:
● Configuración hardware ● Información del proyecto ● Peticiones Force/Trace ● Símbolos y comentarios
Además de esto, en la tarjeta de memoria pueden encontrarse también los siguientes datos: ● Recetas, Data Log y backups de HMI
● Archivos no-SIMATIC que se hayan copiado en la tarjeta de memoria desde el servidor web de la CPU o bien localmente por medio del Explorador (p. ej., archivos PDF, etc.)
Indicación de la carga de la memoria de la CPU
En el modo online, la función online "Memoria" ofrece la siguiente información sobre la memoria actual:
● Tamaño de la memoria de carga total, libre y ocupada en la SIMATIC Memory Card. ● Tamaño de la memoria de trabajo total, libre y ocupada, desglosada en código y datos. ● Tamaño de la memoria remanente total, libre y ocupada.
La función online "Memoria" se encuentra en Online y diagnóstico, dentro de "Diagnóstico > Memoria". Puede acceder a las funciones de Online y diagnóstico de distintas maneras: ● En el árbol del proyecto, bajo cada una de las CPU configuradas.
● En el árbol del proyecto, dentro de Accesos online > Dispositivos accesibles, para ver la carga de las CPU no configuradas en el proyecto.
● En todas las vistas de la configuración de dispositivos (vista topológica, vista de redes, vista de dispositivos) seleccionando una CPU con el botón derecho del ratón.
Indicación de la carga de memoria en el display de la CPU
Para obtener información sobre la memoria disponible a través del display, haga lo siguiente:
● En el display, seleccione con las teclas de flecha el menú "Diagnóstico". ● En el menú "Diagnóstico", seleccione la entrada "Memoria utilizada".
En la opción de menú "Memoria utilizada" encontrará información acerca de la carga de las distintas áreas de memoria (ver figura siguiente). Tenga en cuenta que se consulta la ocupación de la memoria en el momento de la llamada, y no se realiza una actualización permanente.
Para obtener datos precisos sobre las distintas áreas de memoria (p. ej., la memoria de trabajo para código), seleccione el área de memoria deseada con las teclas de flecha (ver figura siguiente).
En la vista detallada, p. ej., de la memoria de trabajo para código, el display ofrece la siguiente información:
● Capacidad de memoria todavía disponible en la memoria de trabajo para el código ● Capacidad de memoria ocupada en la memoria de trabajo para el código
Indicación de la carga de memoria en el servidor web
En el servidor web, en la página "Diagnóstico", ficha "Memoria", encontrará información sobre la carga actual de las distintas áreas de memoria.
Encontrará información detallada acerca del uso del servidor web en el manual de funciones S7-1500 Servidor web (https://support.industry.siemens.com/cs/ww/es/view/59193560).
2.2
Áreas de memoria remanente
Introducción
Las CPU disponen de una memoria para almacenar los datos remanentes en caso de desconexión. El tamaño de la memoria remanente se indica en los datos técnicos de la CPU correspondiente.
En STEP 7 puede consultar el grado de carga de la memoria remanente de la CPU configurada offline en "Información del programa > Carga de la memoria" u online en "Online y diagnóstico" en "Diagnóstico > Memoria".
Cuando los datos se definen como remanentes, su contenido se conserva al arrancar el programa tras STOP o si se produce un corte de alimentación.
Los siguientes datos u objetos se pueden definir como remanentes: ● Variables de bloques de datos globales
● Variables de bloques de datos de instancia de un bloque de función ● Marcas, temporizadores y contadores
Las variables de los objetos tecnológicos son siempre remanentes, p. ej., los valores de ajuste de encóders absolutos. Así, el número de datos remanentes de los objetos
tecnológicos se incluye también en el número de datos remanentes que pueden definirse como tales en el proyecto.
Variables de un bloque de datos global
En un bloque de datos global puede definir determinadas variables del bloque como remanentes o bien todas conjuntamente, en función del ajuste del atributo "Acceso optimizado al bloque".
● "Acceso optimizado al bloque" activado: En la tabla de declaración del bloque de datos puede definir variables individuales como remanentes.
Figura 2-5 Ajuste de remanencia "Acceso optimizado al bloque" activado
● "Acceso optimizado al bloque" no activado: En la tabla de declaración del bloque de datos solo puede definir la remanencia para todas las variables conjuntamente.
Figura 2-6 Ajuste de remanencia "Acceso optimizado al bloque" no activado
Encontrará más información acerca de los bloques de datos optimizados y no optimizados en la guía de programación Programming Guideline for S7-1200/S7-1500
(https://support.industry.siemens.com/cs/de/de/view/90885040/en).
Variables de un bloque de datos de instancia de un bloque de función
Puede definir como remanentes las variables del bloque de datos de instancia de un bloque de función en STEP 7. En función del ajuste del atributo "Acceso optimizado al bloque", el usuario puede definir la remanencia para variables individuales o para todas las variables del bloque conjuntamente:
● "Acceso optimizado al bloque" activado: en la interfaz del bloque de función puede definir variables individuales como remanentes.
● "Acceso optimizado al bloque" no activado: en el bloque de datos de instancia solo puede definir la remanencia para todas las variables conjuntamente.
Creación de un bloque de datos en el programa de usuario
La instrucción "CREATE_DB" permite crear un bloque de datos en la memoria de carga y/o en la memoria de trabajo. En el caso de bloques de datos que se crean en la memoria de carga, el bloque de datos creado tiene la propiedad "remanente" o "no remanente" según cómo se haya seleccionado el parámetro ATTRIB. El ajuste de la remanencia para variables individuales no es posible. El atributo "Acceso optimizado al bloque" está desactivado. Encontrará más información sobre la instrucción "CREATE_DB" en la ayuda en pantalla de STEP 7, en "Programar PLC > Instrucciones > Instrucciones avanzadas > Funciones de bloques de datos > CREATE_DB Generar bloque de datos".
Variables de objetos tecnológicos
Las variables de objetos tecnológicos son remanentes, p. ej., valores de ajuste de encóders absolutos. STEP 7 gestiona automáticamente la remanencia de las variables de los objetos tecnológicos para que el usuario no tenga que configurar las remanencias.
Las variables remanentes de objetos tecnológicos están protegidas contra el borrado total. Solo puede borrarlas restableciendo la configuración de fábrica del sistema.
Marcas, temporizadores y contadores
El número de marcas, temporizadores y contadores remanentes puede definirse en la tabla de variables PLC de STEP 7 por medio del botón "Remanencia".
Figura 2-7 Definición del número de marcas, temporizadores y contadores remanentes (empezando por 0, en orden consecutivo sin huecos) con el botón "Remanencia"
Referencia
Encontrará más información sobre el ajuste de la remanencia en la ayuda en pantalla de STEP 7.
2.3
Resumen de comportamiento remanente
Comportamiento remanente de los objetos de memoria
Este capítulo ofrece una vista general del comportamiento remanente de los objetos de memoria en las CPU. Además de las áreas de memoria remanentes descritas hasta el momento, existen otros objetos con comportamiento remanente, p. ej., el búfer de diagnóstico. Estos objetos no ocupan espacio en la memoria remanente.
La tabla siguiente muestra el comportamiento remanente de los objetos de memoria en los cambios de estado operativo de STOP a ARRANQUE y de CONEXIÓN a ARRANQUE y en las funciones que afectan a la memoria "Borrado total" y "Restablecer configuración de fábrica".
Tabla 2- 1 Comportamiento remanente de los objetos de memoria
Objeto de memoria Cambios de estado operativo Borrado total Restablecer ajustes de fábrica STOP →
ARRANQUE CONEXIÓN → ARRANQUE Valores actuales de los bloques de datos,
bloques de datos de instancia Se puede ajustar en las propiedades del DB en STEP 7.1 - -
Marcas, temporizadores y contadores
configu-rados como remanentes x x - - Marcas, temporizadores y contadores
configu-rados como no remanentes - - - - Variables remanentes de objetos tecnológicos
(p. ej., valores de ajuste de encóders absolu-tos)
x x x -
Entradas del búfer de diagnóstico (área
rema-nente) x x x -
Entradas del búfer de
diagnóstico (área no remanente) x - - - Contador de horas de funcionamiento x x x -
Hora x x x -
x = el contenido se conserva – = el objeto se inicializa
1 En los DB con acceso optimizado se puede ajustar el comportamiento remanente con granularidad de variable.
Búfer de diagnóstico
Una parte del búfer de diagnóstico de las CPU es remanente. El número de entradas del búfer de diagnóstico remanente depende de la CPU. Las entradas más recientes del búfer de diagnóstico se conservan tras un corte de alimentación y están protegidas frente al borrado total. La parte remanente del búfer de diagnóstico solo puede borrarse restableciendo el sistema a la configuración de fábrica. Las entradas del búfer de diagnóstico no ocupan espacio en la memoria remanente.
Contador de horas de funcionamiento
Los contadores de horas de funcionamiento de las CPU son remanentes y están protegidos contra el borrado total. Al restablecer el sistema a la configuración de fábrica, los contadores de horas de funcionamiento se ponen a cero.
Hora
La hora de las CPU es remanente y está protegida contra un borrado total. Restableciendo la configuración de fábrica se reinicia la hora.
Referencia
Encontrará más información sobre el borrado total y el restablecimiento del sistema a la configuración de fábrica en el manual de sistema Sistema de automatización S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/es/59191792), en el manual de sistema Sistema de periferia descentralizada ET 200SP
(http://support.automation.siemens.com/WW/view/es/58649293) y en las instrucciones de servicio ET 200pro CPU 1516pro-2 PN
(https://support.industry.siemens.com/cs/ww/es/view/109482416).
2.4
Comportamiento de la memoria al cargar modificaciones de
software
Introducción
Las CPU ofrecen la posibilidad de cargar modificaciones de software en STOP y en RUN sin que la carga afecte a los valores actuales de las variables ya cargadas.
Cargue en STEP 7 las modificaciones del software (en el navegador de proyectos y con la estación PLC marcada) en "Cargar en dispositivo > Software (solo cambios)".
Efectos de las modificaciones de software en variables PLC
Puede cargar las siguientes modificaciones de software sin que se vean afectados los valores actuales de las variables PLC ya cargadas:
● Modificación del nombre ● Modificación del comentario ● Ampliación con nuevas variables ● Borrado de variables
● Modificación de los ajustes de remanencia para Áreas de memoria remanente (Página 20)
Los valores actuales se ven afectados al cargar las siguientes modificaciones de software: ● Modificación del tipo de datos
Reserva de memoria para DB globales y DB de instancia
Cada bloque de función o de datos con el atributo "Acceso optimizado al bloque" activado contiene de forma estándar una reserva de memoria que puede utilizarse para posteriores modificaciones de la interfaz. La reserva de memoria no se utiliza inicialmente. Si después de compilar y cargar el bloque comprueba que quiere cargar modificaciones de la interfaz, active la reserva de memoria. Todas las variables que declare posteriormente se
depositarán en la reserva de memoria. Al realizar la carga, las nuevas variables se inicializan con sus valores de arranque. Las variables que ya se han cargado no se reinicializan.
El ajuste de la reserva de memoria se describe en "STEP 7" en las propiedades de bloque de datos, dentro de la categoría "Cargar sin reinicializar".
Efectos de modificaciones de software en bloques de datos sin reserva de memoria
Si no utiliza la reserva de memoria, puede cargar las siguientes modificaciones de software sin que se reinicialicen los valores actuales de variables DB ya cargadas:
● Modificación del valor de arranque ● Modificación del comentario
Efectos de modificaciones de software en bloques de datos con reserva de memoria
Si utiliza la reserva de memoria para bloques de datos (atributo "Acceso optimizado al bloque" y botón "Activar la carga sin reinicialización para las variables remanentes"
activado), puede cargar las siguientes modificaciones de software sin que se reinicialicen los valores actuales de variables DB ya cargadas:
● Modificación del valor de arranque ● Modificación del comentario ● Ampliación con nuevas variables
Si el botón "Activar la carga sin reinicialización para las variables remanentes" está
desactivado, se reinicializarán todos los valores actuales del bloque de datos la próxima vez que se carguen las siguientes modificaciones del software:
● Modificación del nombre ● Modificación del tipo de datos ● Modificación de remanencia ● Borrado de variables
● Modificación de ajustes de la reserva de memoria
Referencia
Encontrará más información sobre el ajuste y la activación de la reserva de memoria y sobre la carga de modificaciones de bloques en la ayuda en pantalla de STEP 7 en "Programar PLC > Compilar y cargar bloques > Cargar bloques para S7-1200/1500 > Cargar
2.5
Memoria necesaria en la memoria de carga al cargar
modificaciones de software
Memoria necesaria en el estado operativo RUN
Para llevar a cabo de forma coherente y precisa todo el proceso de carga, la CPU necesita espacio suficiente en la SIMATIC Memory Card. Los archivos afectados por la carga de modificaciones de software en la CPU no se borran hasta que se han creado los archivos nuevos. Por este motivo, la SIMATIC Memory Card necesita tener libre el espacio
correspondiente a la memoria necesaria para todos los objetos de programa que deben cargarse.
Si no se dispone de semejante espacio de memoria en la SIMATIC Memory Card, durante la carga en la CPU aparecerá en STEP 7 el siguiente aviso: "No hay suficiente memoria para este volumen de datos en la tarjeta de memoria."
Para poder cargar las modificaciones en la CPU de todos modos, le recomendamos aplicar una o varias de las opciones que se describen a continuación:
● Cargar en estado operativo RUN
– Con ayuda del servidor web, borre los archivos que ya no necesite en la tarjeta de memoria (p. ej., archivos csv, backups de paneles, etc.).
– En el estado operativo RUN, cargue las modificaciones extensas en varios pasos si es posible, o cárguelas después de cada modificación.
● Cargar en estado operativo STOP
– Si no es posible cargar las modificaciones extensas en varios pasos, cárguelas en el estado operativo STOP. Tenga en cuenta que al cargar en el estado operativo STOP se inicializan los valores actuales de los datos no remanentes.
● Uso de una tarjeta de memoria de mayor capacidad
– Para poder realizar en el futuro operaciones de carga de gran envergadura en el estado operativo RUN de la CPU, utilice una tarjeta de memoria de mayor capacidad. Encontrará una descripción del modo de cambiar la tarjeta de memoria en el apartado "Cambio de tarjeta de memoria sin pérdida de datos remanentes".
Efectos de las pequeñas modificaciones del programa en las operaciones de carga Entre los objetos de un programa existen dependencias, p. ej., entre bloques lógicos y bloques lógicos llamados, entre bloques lógicos y bloques de datos, o entre bloques de datos y tipos de datos (tipos de datos de PLC, tipos de FB). Por ello, si la modificación afecta a muchos objetos interdependientes, el proceso de carga puede ser muy extenso incluso en el caso de pequeñas modificaciones.
Ejemplo:
Un programa de STEP 7 contiene un bloque de organización (OB), 20 funciones (FC) y un bloque de datos (DB). El OB llama las 20 FC y todas las FC acceden al DB. Si se modifica el código de programa de una de las FC, la siguiente operación de carga solo contendrá la FC modificada. En cambio, si se modifica el tipo de datos de una variable en el DB, la siguiente operación de carga incluirá todas las FC y el DB.
La figura siguiente muestra una vista preliminar de los objetos contenidos en una operación de carga.
Para averiguar las dependencias entre objetos, haga doble clic en el árbol del proyecto en "Información del programa" y, en el cuadro de diálogo "Información del programa", pase a la ficha "Estructura de dependencias".
Memoria necesaria para guardar registros de Trace
Con la función "Guardar las mediciones en el dispositivo (tarjeta de memoria)" es posible guardar registros de Trace en su SIMATIC Memory Card.
Comportamiento al alcanzar el número
El parámetro "Desactivar registro" repite las mediciones hasta que se alcance el "Número de mediciones" parametrizado.
El parámetro "Sobrescribir registro más antiguo" reemplaza la medición más antigua por la más reciente tras alcanzarse el "Número de mediciones" parametrizado. No obstante, tenga en cuenta que una escritura continua de datos en la SIMATIC Memory Card acorta su vida útil.
Figura 2-10 Cuadro de diálogo de los ajustes para guardar mediciones en la tarjeta de memoria en STEP 7
Número de mediciones
La CPU soporta un número máximo de 999 mediciones. Mientras la CPU escribe los registros de Trace en la memoria de carga de la tarjeta de memoria, la CPU interrumpe la comprobación de las condiciones de disparo para la tarea de Trace. Una vez que la CPU ha finalizado el almacenamiento de los registros de Trace, continúa la comprobación de las condiciones de disparo.
ATENCIÓN
Memoria necesaria en la SIMATIC Memory Card
Tenga en cuenta que la función "Guardar las mediciones en el dispositivo (tarjeta de memoria)" requiere un espacio disponible en memoria superior a 1024 kbytes en su SIMATIC Memory Card. Este espacio de memoria necesario no depende del tamaño de tarjeta de su SIMATIC Memory Card utilizada. Si ya no se dispone de este espacio en memoria, la CPU deja de almacenar mediciones en la tarjeta de memoria, y escribe una entrada correspondiente en el búfer de diagnóstico.
Por tanto, antes de ejecutar la función "Guardar las mediciones en el dispositivo (tarjeta de memoria)", procure que haya suficiente espacio de almacenamiento en la SIMATIC Memory Card. Borre de la SIMATIC Memory Card los registros de Trace que ya no se necesiten.
Encontrará más información acerca de los registros de Trace en el manual de funciones Uso de la función Trace y de analizador lógico
(http://support.automation.siemens.com/WW/view/es/64897128), en el manual de funciones Servidor web (http://support.automation.siemens.com/WW/view/es/59193560) y en la ayuda en pantalla de STEP 7.
Memoria necesaria en el estado operativo STOP
Incluso al cargar en el estado operativo STOP, se necesita una determinada reserva de memoria, ya que la tarjeta de memoria necesita disponer de suficiente espacio libre para los bloques de datos cargar de manera coherente. Los archivos que se ven afectados por la carga de bloques de datos no se borran hasta que se han creado los archivos nuevos. Por ello, para las modificaciones debe mantenerse libre por lo menos el espacio necesario para el bloque de datos de mayor tamaño.
A diferencia de lo que sucede en la carga en RUN, en el estado operativo STOP primero se borran de la CPU los bloques lógicos afectados por la carga y luego se carga el bloque lógico modificado. Por esta razón, al cargar bloques lógicos en estado operativo STOP no se necesita espacio adicional en la tarjeta de memoria.
Si, al cargar en el estado operativo STOP, no se dispone de una reserva de memoria suficiente en la SIMATIC Memory Card, durante la carga en la CPU aparece el siguiente aviso en STEP 7: "No hay suficiente memoria para este volumen de datos en la tarjeta de memoria."
Para poder cargar las modificaciones en la CPU de todos modos, le recomendamos aplicar una o varias de las opciones que se describen a continuación:
● Con ayuda del servidor web, borre los archivos que ya no necesite de la tarjeta de memoria (p. ej., archivos csv, backups de paneles, etc.).
● Utilice una tarjeta de memoria de mayor capacidad. Encontrará una descripción del modo de cambiar la tarjeta de memoria en el apartado "Cambio de tarjeta de memoria sin pérdida de datos remanentes".
Nota
Tenga en cuenta que las tres opciones siguientes implican la pérdida de datos remanentes y posiblemente incluso de los datos del proyecto. Por ello, utilice las opciones que se
describen a continuación solo si las dos opciones explicadas anteriormente no han dado buen resultado.
● En STEP 7 cargue su programa en la CPU con la opción de menú "Online > Cargar y resetear programa PLC en el dispositivo".
● Extraiga la tarjeta de memoria de la ranura de la CPU y borre con la programadora el contenido de la tarjeta de memoria que ya no necesite.
● Para borrar todo el contenido de la tarjeta de memoria, puede formatearla, por ejemplo. Encontrará una descripción del modo de formatear la tarjeta de memoria en el apartado "Formatear una SIMATIC Memory Card".
Consulte también la FAQ "Cuando se transfiere a la CPU del S7-1500, ¿por qué se muestra el mensaje "No hay suficiente memoria en la tarjeta de memoria para esta cantidad de datos" aunque todavía se dispone de memoria suficiente?" en Internet
Cambio de tarjeta de memoria sin pérdida de datos remanentes
Puede cambiar la tarjeta de memoria o utilizar una SIMATIC Memory Card de mayor capacidad sin que se pierdan los datos remanentes. Al desconectar la CPU, se guardará una copia de los datos remanentes en la memoria remanente de la CPU. Mientras la CPU esté desconectada, podrá retirar la tarjeta de memoria y copiar su contenido en una tarjeta de mayor capacidad. Tras conectar la CPU se restaurarán los datos copiados en la CPU en el momento de desconectarla.
Formatear una SIMATIC Memory Card
Para liberar espacio en la SIMATIC Memory Card, puede formatearla. Al formatearla se borra todo el contenido de la tarjeta de memoria, a excepción de la dirección IP.
La SIMATIC Memory Card solo debe formatearse en la CPU. Con la SIMATIC Memory Card insertada, haga lo siguiente:
Formatear con STEP 7:
● Establezca una conexión online.
● Haga doble clic en el árbol del proyecto en "Online y diagnóstico".
● En el cuadro de diálogo, seleccione "Funciones > Formatear Memory Card" y a continuación pulse el botón "Formatear".
Formatear mediante el display de la CPU
● En el display de la CPU, seleccione el menú "Ajustes" > "Funciones de tarjeta" > "Formatear tarjeta" y confirme con OK.
ATENCIÓN
Formatear la SIMATIC Memory Card
No formatee la tarjeta de memoria con las herramientas de Windows. Una Memory Card formateada con Windows no puede utilizarse en una CPU de la familia de productos S7-1500.
Si ha formateado la tarjeta con herramientas de Windows por accidente, puede restablecer la funcionalidad de la tarjeta formateándola de nuevo en la CPU en formato SIMATIC.
Uso de la memoria y ejemplos de aplicación
3
3.1
Uso de la memoria para recetas
Introducción
Una receta es un conjunto de registros de parámetros con la misma estructura. Estos registros de receta se encuentran en un bloque de datos no relevante para la ejecución en la memoria de carga y no ocupan espacio en la memoria de trabajo. Puede leer registros individuales en un bloque de datos de la memoria de trabajo y acceder a los datos en el programa de usuario. Un registro de receta modificado en un programa de usuario puede reescribirse en el bloque de datos de receta.
Las recetas contienen, por ejemplo, los datos interrelacionados de un lote determinado de la producción. Puede exportar registros de recetas de un DB de receta como archivo csv. Un navegador web puede leer los datos a través del servidor web existente en la CPU incluso aunque la CPU esté en estado operativo STOP. Puede acceder a los datos de la SIMATIC Memory Card también directamente a través de un lector de tarjetas en la programadora.
Procedimiento
● Depositar la receta en la memoria de carga
STEP 7 rellena los registros individuales de una receta en un DB no relevante para la ejecución, y los carga en la CPU. Para configurar un DB no relevante para la ejecución, debe activar el atributo de bloque "Depositar solo en la memoria de carga". Así, las recetas ocupan espacio solo en la memoria de carga y no en la memoria de trabajo. ● Trabajar con los datos de la receta en el programa de usuario
Con la instrucción "READ_DBL" se copia un registro de la receta actual desde el DB en la memoria de carga y se escribe en un DB relevante para la ejecución en la memoria de trabajo. De este modo, se consigue que la memoria de trabajo tome solamente los datos para el registro de receta necesario. Ahora el programa de usuario puede acceder a los datos del registro actual.
● Guardar registros de receta modificados
Con la instrucción "WRIT_DBL" pueden volver a escribirse en la memoria de carga registros nuevos o modificados de una receta desde el programa de usuario. Los datos escritos en la memoria de carga se pueden transportar y están protegidos contra el borrado total. Para salvaguardar los registros (recetas) modificados, es preciso cargar los bloques de datos y guardarlos en la programadora o el PC.
Encontrará información sobre la carga de bloques de datos en la ayuda en pantalla de STEP 7 en "Programar PLC > Compilar bloques y cargar > Cargar bloques para S7-1200/1500 > Cargar bloques de una Memory Card".
Consulte también la FAQ "¿Cómo se configuran bloques de datos en STEP 7 (TIA Portal) con el atributo "Guardar solo en memoria de carga"?" en Internet (https://support.industry.siemens.com/cs/ww/es/view/53034113).
Nota
Las instrucciones que acceden a la SIMATIC Memory Card tienen un rendimiento menor que las que acceden a la memoria de trabajo. Por ello, los bloques correspondientes (p. ej., READ_DBL y WRIT_DBL) son asíncronos. Su ejecución comprende varios ciclos, dado el caso.
ATENCIÓN
Vida útil de la SIMATIC Memory Card
En la SIMATIC Memory Card solo es posible un número limitado de operaciones de borrado y escritura. Una vez transcurrida la vida útil, existe el peligro de que la tarjeta ya no sea utilizable. Por tanto, utilice una SIMATIC Memory Card lo suficientemente grande para su aplicación.
Encontrará más información acerca de la vida útil de la SIMATIC Memory Card en el capítulo Vida útil de la SIMATIC Memory Card (Página 51).
Importación y exportación de datos de receta
Tiene la posibilidad de exportar datos de recetas de un DB de recetas como archivo csv o importarlos de un archivo csv a un DB. El archivo csv se encuentra en el directorio "\recipes" de la SIMATIC Memory Card. Este archivo puede abrirse y editarse con un programa de hojas de cálculo, p. ej., Microsoft Excel.
Puede manejar los archivos csv de la SIMATIC Memory Card fácilmente a través del
servidor web de la CPU (p. ej., cambiar su nombre, guardarlos en el disco duro, borrarlos...). Para prevenir manipulaciones no deseadas, ajuste los derechos de acceso para el servidor web en STEP 7. Para más información sobre el servidor web, consulte el manual de funciones Servidor web (http://support.automation.siemens.com/WW/view/es/59193560), capítulo Navegador de archivos.
● Exportación de datos de recetas
La instrucción "RecipeExport" exporta todos los registros de receta de un DB de recetas de la memoria de carga a un archivo csv de la SIMATIC Memory Card. El archivo csv tiene el mismo nombre que la receta del DB. El archivo csv se guarda en el directorio "\recipes" de la SIMATIC Memory Card.
La instrucción "RecipeExport" solo exporta los registros de receta válidos y sin cifrar. ● Importación de datos de recetas
La instrucción "RecipeImport" importa todos los registros de receta de un archivo csv al DB de recetas de la memoria de carga. El nombre del archivo csv debe coincidir con el nombre del DB de receta.
Nota
Instrucciones asíncronas
Tenga en cuenta que las instrucciones "RecipeExport" y "RecipeImport" son asíncronas. A diferencia de lo que ocurre con las instrucciones que actúan de modo síncrono, la ejecución de una instrucción asíncrona puede prolongarse a lo largo de varias llamadas antes de concluir. La CPU procesa las instrucciones asíncronas en paralelo al programa de usuario cíclico.
Una CPU puede procesar paralelamente varias peticiones de una instrucción asíncrona. La CPU puede ejecutar en paralelo un máximo de 10 peticiones de las instrucciones indicadas. Encontrará más información acerca de las instrucciones asíncronas en el manual de
sistema S7-1500, ET 200MP
(http://support.automation.siemens.com/WW/view/es/59191792).
Referencia
Encontrará más información sobre las instrucciones de recetas en la ayuda en pantalla de STEP 7, en "Programar PLC > Instrucciones > Instrucciones (S7-1200, S7-1500) > Instrucciones avanzadas > Recetas y Data Logging > Fases de receta".
Observe también la FAQ "Uso de fases de receta para datos persistentes con SIMATIC S7-1200 y S7-1500" en Internet
3.2
Uso de la memoria para Data Logging
3.2.1
Vista general de Data Logging
Con el registro de datos (Data Logging) se guardan valores de proceso específicos desde el programa de usuario en un archivo, el archivo de registro de datos (Data Log). Los Data Log se guardan en formato csv en el directorio "\datalogs" de la SIMATIC Memory Card. Un navegador web puede leer los datos a través del servidor web existente en la CPU incluso aunque la CPU esté en estado operativo STOP. Puede acceder a los datos de la SIMATIC Memory Card también directamente a través de un lector de tarjetas en la programadora.
ATENCIÓN
Vida útil de la SIMATIC Memory Card
En la SIMATIC Memory Card solo es posible un número limitado de operaciones de borrado y escritura. Las operaciones cíclicas de escritura en la SIMATIC Memory Card mediante el programa de usuario acortan la vida útil de la SIMATIC Memory Card. Una vez transcurrida la vida útil, existe el peligro de que la tarjeta ya no sea utilizable. Por tanto, utilice una SIMATIC Memory Card lo suficientemente grande para su aplicación. Encontrará información acerca de la vida útil de la SIMATIC Memory Card en el capítulo Vida útil de la SIMATIC Memory Card (Página 51).
Las instrucciones "Data Logging" de su programa sirven para crear, abrir, escribir y cerrar Data Log. Para decidir qué variables desea documentar, cree un bloque de datos que defina un único registro de Data Log. Su bloque de datos se utilizará como memoria temporal para un nuevo registro de Data Log. Durante el tiempo de ejecución deben transferirse nuevos valores actuales de las variables al bloque de datos mediante instrucciones del programa de usuario. Cuando se hayan actualizado todos los valores de las variables, podrá ejecutar la instrucción "DataLogWrite" para transferir datos del bloque de datos al Data Log.
Para gestionar sus Data Log, utilice el servidor web integrado. En la página web estándar "Navegador de archivos" puede descargar o borrar Data Log. Una vez transferido un Data Log a su PC, podrá evaluar los datos con programas de hojas de cálculo corrientes, p. ej., Microsoft Excel.
La siguiente figura ilustra el procedimiento básico para crear un Data Log:
Figura 3-3 Procedimiento básico para crear un Data Log
3.2.2
Estructura de datos de los Data Log
Introducción
Con la instrucción "DataLogCreate" se crea un Data Log en STEP 7. El parámetro NAME asigna un nombre al Data Log. Los parámetros DATA y HEADER especifican el tipo de datos de todos los elementos de datos de un registro Data Log y el encabezado del Data Log. El parámetro RECORDS especifica el número máximo de registros del Data Log.
Parámetro NAME para la instrucción "DataLogCreate"
Con el parámetro NAME, el usuario asigna un nombre al Data Log. El Data Log se guarda con este nombre en el directorio "\datalogs" de la SIMATIC Memory Card.
Parámetro DATA para la instrucción "DataLogCreate"
El parámetro del bloque DATA determina la estructura de los registros del Data Log. Las columnas y los tipos de datos de un registro del Data Log se originan a través de elementos de la declaración de estructura o de la declaración de array de este búfer de datos. Cada elemento de una estructura o de una matriz se corresponde con una columna en una fila del Data Log.
Parámetro HEADER para la instrucción "DataLogCreate"
Con ayuda del parámetro del bloque HEADER, puede asignar un título de encabezado a las columnas del Data Log.
Parámetro RECORDS para la instrucción "DataLogCreate"
El parámetro RECORDS especifica el número máximo de registros que pueden guardarse en un Data Log. Cuando se alcanza el número máximo predefinido de registros en un Data Log, el siguiente proceso de escritura sobrescribe el registro más antiguo.
3.2.3
Instrucciones para Data Logging
Resumen
La siguiente tabla ofrece una vista general de las instrucciones de Data Logging. Encontrará las instrucciones de Data Logging en STEP 7 en la Task Card "Instrucciones", en
"Instrucciones avanzadas > Recetas y Data Logging > Data Logging".
Tabla 3- 1 Vista general de las instrucciones Data Logging Nombre de la
ins-trucción Descripción "DataLogCreate":
Crear Data Log Con la instrucción "DataLogCreate" se crea un Data Log. El Data Log se guarda en la SIMATIC Memory Card, en el directorio "\datalogs". Puede utilizar instrucciones de Data Logging para guar-dar datos de proceso. El volumen de datos que se puede guarguar-dar en un Data Log depende del espacio disponible en la SIMATIC Memory Card.
"DataLogOpen":
Abrir Data Log Con la instrucción "DataLogOpen" se abre un Data Log existente en la SIMATIC Memory Card. Para poder escribir nuevos registros en un Data Log, este tiene que estar abierto. Al ejecutar las instrucciones "DataLogCreate" y "DataLogNewFile", el Data Log se abre automáti-camente.
Puede haber un máximo de 10 Data Log abiertos al mismo tiempo. El Data Log que se va a abrir se puede seleccionar con la ID o con el nombre del Data Log.
El tamaño máximo de archivo de un Data Log es de 2 GB.
Con la versión del firmware V2.0 son posibles un número máximo de 1000 archivos Data Log. "DataLogWrite":
Escribir Data Log Con la instrucción "DataLogWrite" se crea un registro en un Data Log existente. Por medio del parámetro ID se selecciona el Data Log en el que debe escribirse el registro. Para escribir un nue-vo registro, el Data Log tiene que estar abierto.
"DataLogClose":
Cerrar Data Log Con la instrucción "DataLogClose" se cierra un Data Log abierto. El Data Log se selecciona me-diante el parámetro ID. Al cambiar al estado operativo STOP se cierran todos los Data Log abiertos.
"DataLogNewFile": Data Log en archivo nuevo
Mediante la instrucción "DataLogNewFile" se crea un nuevo Data Log con las mismas propiedades que un Data Log existente. Creando un nuevo Data Log se impide que se sobrescriban de forma cíclica los registros existentes.
La instrucción llamada crea un nuevo Data Log en la SIMATIC Memory Card con el nombre defini-do en el parámetro NAME. Con el parámetro ID se indica la ID del Data Log existente cuyas pro-piedades se quieren adoptar para el Data Log nuevo. Con el parámetro ID se indica a continuación la ID del Data Log nuevo.
"DataLogClear":
Vaciar Data Log La instrucción "DataLogClear" borra todos los registros de un Data Log existente. El encabezado del Data Log no se borra (ver la descripción del parámetro Estructura de datos de los Data Log (Página 38)).
"DataLogDelete":
Nota
Instrucciones asíncronas
Tenga en cuenta que las instrucciones indicadas en la tabla son asíncronas. A diferencia de lo que ocurre con las instrucciones que actúan de modo síncrono, la ejecución de una instrucción asíncrona puede prolongarse a lo largo de varias llamadas antes de concluir. La CPU procesa las instrucciones asíncronas en paralelo al programa de usuario cíclico.
Una CPU puede procesar paralelamente varias peticiones de una instrucción asíncrona. La CPU puede ejecutar en paralelo un máximo de 10 peticiones de las instrucciones indicadas en la tabla.
Encontrará más información acerca de las instrucciones asíncronas en el manual de sistema S7-1500, ET 200MP
(http://support.automation.siemens.com/WW/view/es/59191792).
3.2.4
Programa de ejemplo para Data Logging
Este programa de ejemplo muestra el almacenamiento de 3 valores de proceso para lectura del contador, temperatura y presión en un Data Log.
Este ejemplo muestra el funcionamiento básico de las instrucciones para Data Log. No se describe toda la lógica de programa.
Nota
Uso general de Data Log
• Una vez ejecutadas las instrucciones "DataLogCreate" y "DataLogNewFile", se abren
automáticamente los Data Log.
• Cuando la CPU cambia de RUN a STOP o cuando rearranca, los Data Log se cierran automáticamente.
• Para poder escribir datos en un Data Log con la instrucción "DataLogWrite", el Data Log
debe estar abierto.
• Aunque estén disponibles más de 10 Data Log, puede haber como máximo 10 Data Log abiertos al mismo tiempo.
Variables del bloque de datos
La figura siguiente muestra las variables del bloque de datos "My_Datalog_Vars". Las instrucciones de Data Logging "DataLogCreate" y "DataLogNewFile" utilizan estas variables. Las variables "MyDataLogName" y "MyNEWDataLogName" se llaman en el parámetro del bloque NAME y dan nombre a los Data Log. La estructura "MyData" se llama en el
parámetro de bloque DATA y determina la estructura del archivo csv. Las tres variables MyData guardan temporalmente nuevos valores. Los valores de variable de estas
direcciones DB se transfieren a un Data Log ejecutando la instrucción "DataLogWrite". La variable "MyDataLogHeaders" se llama en el parámetro de bloque HEADER y da un encabezado al Data Log.
Figura 3-4 Tabla de declaración con variables del bloque de datos
Segmento 1
Un flanco ascendente en REQ inicia la creación del Data Log.
Segmento 2
Evalúe la salida DONE de "DataLogCreate", porque tras ejecutar "DataLogCreate" solo se pone a "1" durante un ciclo.
Figura 3-6 Segmento 2
Segmento 3
Un flanco ascendente inicia el momento en el que se guardan nuevos valores de proceso en la estructura MyData.
Figura 3-7 Segmento 3
Segmento 4
El estado de la entrada EN depende del momento en el que finaliza la ejecución de "DataLogCreate". "DataLogCreate" tarda muchos ciclos en ejecutarse y debe haber
finalizado antes de que se inicie un proceso de escritura. El flanco ascendente en la entrada REQ es el evento que dispara una operación de escritura activada.
Segmento 5
Cierre el Data Log una vez que se haya escrito el último registro. Tras ejecutar la instrucción "DataLogWrite", que escribe el último registro, la salida STATUS se pone a "1".
Figura 3-9 Segmento 5
Segmento 6
Un flanco ascendente en la entrada REQ de la instrucción "DataLogOpen" simula que el usuario pulsa una tecla en un dispositivo HMI que abre un Data Log. Al abrir un Data Log en el que todos los registros están ocupados con datos de proceso, la siguiente ejecución de la instrucción "DataLogWrite" sobrescribe el registro más antiguo. Sin embargo, en lugar de ello también se puede conservar el Data Log antiguo y crear un Data Log nuevo. Esto se muestra en el segmento 7.
Segmento 7
El parámetro ID es de tipo IN/OUT. En primer lugar, especifique el valor ID del Data Log existente cuya estructura desea copiar. Una vez ejecutada la instrucción "DataLogNewFile", se vuelve a escribir un valor ID nuevo y unívoco para el nuevo Data Log en la dirección de la referencia ID. La evaluación necesaria Bit DONE = VERDADERO no se muestra.
Encontrará un ejemplo de la lógica del bit DONE en los segmentos 1, 2 y 4.
Figura 3-11 Segmento 7
Los Data Log creados en el programa de ejemplo se encuentran en la página web estándar "Navegador de archivos" del servidor web de la CPU, en la carpeta "\datalogs".
En la figura siguiente se observa la página estándar del servidor web tomando como ejemplo la CPU 1516-3 PN/DP.
Figura 3-12 Página web estándar "Navegador de archivos" del servidor web
Los Data Log creados en el programa de ejemplo pueden descargarse en el Navegador de archivos. No es posible borrar ni renombrar los Data Log en el servidor web. Para borrar un Data Log, utilice la instrucción DataLogDelete o formatee la SIMATIC Memory Card.
En la página web DataLogs puede hacer que se muestren todos los DataLog que ha creado. Si hace clic en el símbolo , podrá consultar y vaciar el archivo DataLog correspondiente. Nota
Manipulación de los Data Log mediante un lector de tarjetas
No utilice un lector de tarjetas en la programadora o PC para borrar o modificar los Data Log. En cambio, sí puede utilizar un lector de tarjetas en la programadora o PC para copiar los Data Log de la SIMATIC Memory Card.
Sin embargo, la herramienta recomendada para visualizar, descargar (copiar) y borrar los Data Log es el Navegador de archivos del servidor web. El acceso directo a los archivos a través del Explorador de Windows entraña el peligro de borrar modificar accidentalmente Data Log o archivos del sistema. Esto puede hacer que se dañen archivos o que la SIMATIC Memory Card quede inservible.
Tabla 3- 2 Ejemplos de Data Log descargados y mostrados en Microsoft Excel Dos registros escritos en un Data Log que
contiene un máximo de cinco registros.
Cinco registros escritos en un Data Log que contiene un máximo de cinco registros.
Después de escribirse otro registro, el 6.º proceso de escritura sobrescribe el registro más antiguo, el 1, con el registro 6. Otro proceso de escritura sobrescribe el registro 2 con el registro 7, etc.
3.2.5
Cálculo del tamaño de un Data Log
Al crear un Data Log se asigna el tamaño máximo de memoria. Además del tamaño necesario para todos los registros, debe tener en cuenta el espacio de memoria para un encabezado de Data Log (si se utiliza), un encabezado de sello de tiempo (si se utiliza), un encabezado de índice de registros, así como el mínimo tamaño de bloque para la
asignación de memoria.
La siguiente fórmula representa un método para determinar el tamaño previsible de sus Data Logs. Procure respetar la regla del tamaño máximo.
Bytes de datos del Data Log = ((bytes de datos en un registro + bytes del sello de tiempo + 12 bytes) * número de registros)
Encabezado
Bytes de encabezado del Data Log = bytes de caracteres del encabezado + 2 bytes Bytes de caracteres del encabezado
● Sin encabezado de datos y sin sello de tiempo = 7 bytes
● Sin encabezado de datos y con sello de tiempo (con encabezado de sello de tiempo) = 21 bytes
● Encabezado de datos y sin sello de tiempo = número de bytes de caracteres en todos los títulos de columna, incluidas las comas como separador
● Encabezado de datos y sello de tiempo (con encabezado de sello de tiempo) = número de bytes de caracteres en todos los títulos de columna, incluidas las comas como separador + 21 bytes
Datos
Bytes de datos del Data Log = ((bytes de datos en un registro + bytes del sello de tiempo + 12 bytes) * número de registros)
Bytes de datos en un registro
El parámetro DATA de la instrucción "DataLogCreate" apunta a una estructura que asigna el número de campos de datos y el tipo de datos de cada campo a un registro de Data Log. Multiplique el número del respectivo tipo de datos por el número necesario de bytes para ese tipo de datos. Repita el procedimiento para cada tipo de datos de un registro y añada todos los bytes de datos hasta obtener la suma de todos los elementos de datos de un registro.
