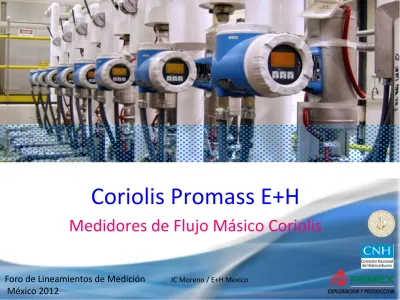

Coriolis Promass E+H

(1)

Foro de Lineamientos de Medición México 2012

JC Moreno / E+H Mexico

Coriolis Promass E+H

(2)

Coriolis Measuring Principle 2

Características Sensores

Promass

E+H



Diseño Compacto



Construcción Compacta, peso ligero



Contenedor Secundario



Construcción Robusta, incrementa la seguridad

del proceso



Inmunidad a la vibración



No afectado por vibraciones externas



Auto drenable



Sin riesgos de bloque por sedimentos o

solidificación

(3)

Diseño Compacto



Comparación de

Promass 10" (DN 80)



Peso ligero



Mínimo Requerimiento

de espacio



Sin necesidad de

soportes especiales



Instalación simple

(4)

Promass: Insensitive to pipeline vibrations



Sistema de medición balanceado



Operación con alta frecuencia

(típicamente 350 a 1000 Hz)



no

interferencia de la vibración de la linea

(normalmente entre 50 a 150 Hz)

Orquilla vibratoria z e ro s ta b il it y [ k g /h ] fr equency [Hz] Fisher-Rosemount ELITE CMF100 Effect of interference vibr ation, 0.5g, zero flow, tubes empty

26.7.96 -20 -15 -10 -5 0 5 10 15 20 0 50 100 150 200 250 300 350 400 450 500

Efecto de la Vibración en

otros

Coriolis

Efecto de Vibración en el

Promass de E+H

(5)

Incertidumbre Acreditada

gravimetric 0.015% volumetric 0.021% gravimetric 0.015% volumetric 0.021% gravimetric 0.015% gravimetric 0.015% volumetric 0.021% volumetric 0.021% 400 kg scale 4 t scale

Standard scale Best in Class scale

Reproducibility [g] 3.9 18 Reproducibility [g] 1.0 10

(6)

Promass Specification Update

2009 6

Una cadena intacta de confianza

¡Endress+Hauser ha invertido

millones de francos suizos en una

red mundial única completamente

trazable (rastreable), con una

infraestructura de calibración de

alta exactitud para proveer el

mejor desempeño en medidores de

flujo másico tipo Coriolis a usted,

nuestro cliente y socio de negocios!

(7)

Calibración de densidad

D e n sid ad g / cc Temperatura °C °0 °20 °40 °60 °80 0.8 1.8 1.0 1.2 1.4 °200 D e n sid ad g / cc Temperatura °C °0 °20 °40 °60 °80 0.8 1.8 1.0 1.2 1.4 °200

(8)

Densidad en un proceso real

D e n sit y g / cc Temperature °C °0 °20 °40 °60 °80 0.8 1.8 1.0 1.2 1.4 °200 D e n sit y g / cc Temperature °C °0 °20 °40 °60 °80 0.8 1.8 1.0 1.2 1.4 °200

(9)

Promass Specification Update

2009 9

Calibración en Densidad con E+H



Sólo una calibración en densidad con fluidos diferentes

y temperatura variante provee al cliente una medición de

densidad más exacta en

condiciones de proceso reales

.

(10)

Calibración especial de densidad

-40°C 200° C 0° C 40° C 80° C 120° C 160° C 2500 Temperatura D e n si d ad e n kg / m 3 2000 1500 1000 500 000 Temperature calibration D e ns it y ca li b ra ti o n -40°C 200° C 0° C 40° C 80° C 120° C 160° C 2500 Temperatura D e n si d ad e n kg / m 3 2000 1500 1000 500 000 Temperature calibration D e ns it y ca li b ra ti o n

(11)

SPSE en Francia

Slide 11

Marcel Braun Flowtec

(12)

JC Moreno / E+H Mexico Naphtha 690 kg/M3 Viscosidad 0.7 cSt @ ambiente Oural crude 853 kg/M3 Viscosidad 6-7 cSt @ ambiente Condensado 905 kg/M3 Viscosidad 30-50 cSt @ ambiente Fuel oil 960 kg/M3 Viscosidad 150-180 cSt @ ambiente 4 diferentes hidrocarburos son usados para calibrar en diferentes rangos de densidad y viscosidad

SPSE

Fos sur

Mer

France

(13)

Promass X 14” en SPSE

Slide 13

Willy Staud Christoph Huber Paul van Rooy NMI

Ton Leenhoven

2,205ton/hrs

52,800ton/d

6bbl/ton

317,000BOPD

(14)

Resultados de las Pruebas



Promass X 14” dentro de los limites permitidos por

OIML R117 (masa)

(15)

Resultados de las Pruebas



Promass X dentro de los limites permitidos por OIML

R117 (volumen)

(16)

Promass X 14” en Gas Natural

(17)

(18)

Ventajas de un Promass

Caída de presión

por codos

Caída de

presión por

reducciones

Soportarías Adicional $$

Caída de presión

por codos

Caída de presión

por codos

Caída de

presión por

reducciones

Caída de

presión por

reducciones

Soportarías Adicional $$

(19)

Instalación de los Medidores Promass



Industria:

Oil & Gas.



Cliente:

PEMEX Exploración y Producción (PEP)



Aplicación:

Medición de la producción de Crudo.

(20)

Descripción de la Aplicación



Espacio físico de las plataforma es muy limitado



La medición con equipos mecánicos como son las turbinas

requieren:



Mantenimiento periódico.



Calibración frecuente y con productos deferentes al empleado.



Necesidad de ajustes cuando las características del crudo cambian.

Espacio físco limitado, < 1 m

(21)

Costo del Ciclo de vida

Dow Chemical, Terneuzen Netherlands 08.12.1999

Technology/ Attribute Coriolis

Inferred Mass

% of reading (uncertainty) 0,3 0,5

Human intervention (quant./ yr.) 2 4

Points of potential leakage 2 8

Calibration frequency (quant./ yr.) 1 4

% drift per year 0,05 0,15

No. of components 1 6

Turndown (X:1) 50 15

MTBF (years) 15 3

Cost of Ownership Comparison

Coriolis ofrece bajo costos en cualquier categoría de medición. 100:1 20:1 50:1 10:1 5:1 2 4 6 8 25 15 10 5 0 .5 0 .1 1 .0 5 .0 0 .1 0 .5 1 .0 5 .0 1 4 8 12 1 4 8 12 2 4 8 12 % of reading Turndown MTBF (years) Human Intervention (times / year) No. of components

% drift per year

calibration frequency (times / year)

Points of potential leakage

Coriolis meter

Inferred mass meter

Medidor Coriolis 100:1 20:1 50:1 10:1 5:1 2 4 6 8 25 15 10 5 0 .5 0 .1 1 .0 5 .0 0 .1 0 .5 1 .0 5 .0 1 4 8 12 1 4 8 12 2 4 8 12 % of reading Turndown MTBF (years) Human Intervention (times / year) No. of components

% drift per year

calibration frequency (times / year)

Points of potential leakage

Coriolis meter

Inferred mass meter

(22)

Para hacerlo tangible

Súper buque tanque $330,000,000

Reducir al incertidumbre de

0.5%

a

0.05%

significa

bajar la incertidumbre de $1,650,000

a $165,000

Diferencia = $1,485,000 por barco

Buque tanque pequeño $34,017,000

Reducir al incertidumbre de 0.5% a 0.05% significa bajar la incertidumbre de $170,085 a $17,008
