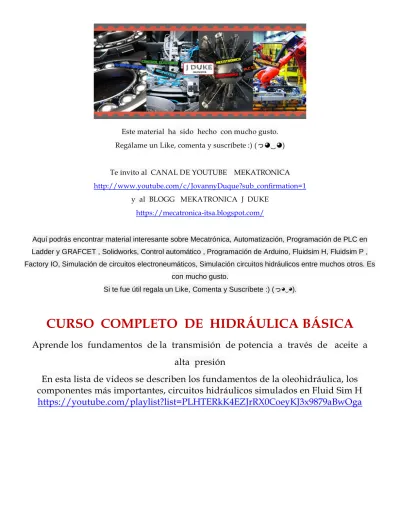

Este material ha sido hecho con mucho gusto.
Regálame un Like, comenta y suscríbete :) (っ◕‿◕)
Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1
y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/
Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es
con mucho gusto.
Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).
CURSO COMPLETO DE HIDRÁULICA BÁSICA
Aprende los fundamentos de la transmisión de potencia a través de aceite a alta presión
En esta lista de videos se describen los fundamentos de la oleohidráulica, los
componentes más importantes, circuitos hidráulicos simulados en Fluid Sim H
https://youtube.com/playlist?list=PLHTERkK4EZJrRX0CoeyKJ3x9879aBwOga
VÁLVULA LIMITADORA DE PRESIÓN
Actividad: Observa el video “VÁLVULA LIMITADORA DE PRESIÓN” en el enlace
https://www.youtube.com/watch?v=tYXy9m05fLk&t=32s
La válvula limitadora de presión sirve:
Para limitar la presión de trabajo a un determinado valor ajustable
Para ajustar la presión máxima en el sistema hidráulico
Para proteger la instalación de una carga excesiva por demasiada presión
Construcción
La válvula limitadora de presión consta de los siguientes componentes importantes para su funcionamiento (1) Cuerpo, (2) Cono, (3) Muelle de compresión, (4) Tornillo de ajuste, (5) tuerca
Las válvulas limitadoras de presión son válvulas de asiento cónicas con resorte para instalaciones hidráulicas. La válvula se compone esencialmente de un cuerpo de válvula (1) con asiento de válvula integrado, un cono de cierre (2) rectificado con pistón de amortiguación y el dispositivo de ajuste para ajustar la fuerza de presión previa del resorte(4) . El resorte de presión actúa con esta fuerza sobre el cono de cierre y presiona éste sobre el asiento de válvula. En el lado contrario del cono de cierre, la presión de instalación actúa sobre la conexión 1 de la válvula. Si la fuerza de presión hidráulica está por debajo de la fuerza de resorte ajustada, se cierra la válvula.
Funcionamiento
En la posición inicial, el cono es empujado por el muelle de compresión contra la abertura del taladro. El líquido que entra con la presión Pe actúa sobre el cono.
La fuerza del muelle que actúa sobre el cono puede ajustarse por medio del tornillo de ajuste y del muelle de compresión.
Al sobrepasar lentamente la fuerza del muelle ajustada el cono se levanta de su asiento.
el líquido sale sin presión en dirección hacia el depósito.
Sobre dicha superficie actúa una fuerza
A P F
e*
Siendo
P
e = presión delante del cono en Kpa y A = superficie circular del cono en cm2 AplicaciónEn todos los sistemas hidráulicos hay que montar una válvula limitadora de presión de la bomba con el objeto de evitar accidentes y daños por una presión excesiva.
Las válvulas limitadoras de presión cerradas por muelles se utilizan para ajustar la presión de trabajo y limitar la presión de servicio o como válvulas de seguridad para finalidades secundarias. Esta ejecución sencilla es económica y dentro de grandes límites insensible a líquidos sucios sometidos a presión. Para caudales grandes se emplean válvulas limitadoras de presión con mando indirecto (servopilotadas).
Cuando el fluido encuentra con mucha resistencia hidráulica se tiene que ir por la válvula limitadora de presión , protegiendo el sistema de una sobrepresión.
Fig Válvula limitadora de presión tipo cartucho
Representación mediante símbolos
Para representar las válvulas en esquemas de circuitos se emplean símbolos. Estos símbolos muestran solamente las funciones de las válvulas, pero no los distintos tipos de construcción.
Los símbolos están normalizados según ISO 1219. Las válvulas durante su funcionamiento pueden ocupar dos a mas posiciones finales fijas o pueden ocupar posiciones intermedias conforme al valor de ajuste de una variable (aquí presión), clasificándose estas como válvulas sin posiciones de conmutación fija. La válvula Iimitadora de presión es una válvula de este tipo.
Las válvulas se representan por medio de cuadrados.
Dentro de los cuadrados los conductos se representan mediante líneas y las direcciones de flujo mediante puntas de flechas.
Si al conmutar la posición se une la entrada (1) o la salida (2) con un empalme, la línea de la flecha recibe en este extremo una línea transversal que se entiende unida a la flecha al desplazar el cuadrado.
Las válvulas se deben representar en la posición de reposo. Por posición de reposo se entiende la posición en que las piezas móviles ocupan una posición determinada si no se acciona la válvula. En válvulas con dispositivo de reposición (p, ej mediante muelle) la posición de reposo corresponde al cuadrado que tiene a su lado el muelle.
El cambio de posición hay que imaginarlo esquemáticamente con un desplazamiento del cuadrado con todas sus líneas y flechas hasta los empalmes. Para facilitar la comprensión se representa aquí la posición final.
La válvula es accionada por presión hidráulica. Simbólicamente se representa con una línea de pilotaje 2 que actúa en sentido opuesto al de la presión del muelle de reposición 1.
Símbolo según ISO 1219 Válvula Iimitadora de presión
Válvula para limitar la presión en la entrada; se abre venciendo la fuerza del muelle recuperador.
La flecha diagonal significa que la fuerza del muelle puede regularse.
Actividad: Observa el video “VÁLVULA LIMITADORA DE PRESIÓN”
en el enlace https://www.youtube.com/watch?v=tYXy9m05fLk&t=32s
Actividad: Observar el video de FESTO Hydraulics “Válvula Limitadora de Presión y Válvula Reguladora de Presión ” http://www.youtube.com/watch?NR=1&v=bH1DS_BElng&feature=fvwp
Actividad: Buscar en la Web y analizar el siguiente Video.
http://www.youtube.com/watch?v=vO2CSbpE90A
Actividad : Establezca la diferencia entre una Válvula de alivio de acción directa y una pilotada en el enlace http://www.cohimar.com/util/neumatica/neumatica_hidraulica12.html#V%C3%81LVULAS%20DE%20ALIVIO%
20DE%20OPERACI%C3%93N%20%20PILOTO
