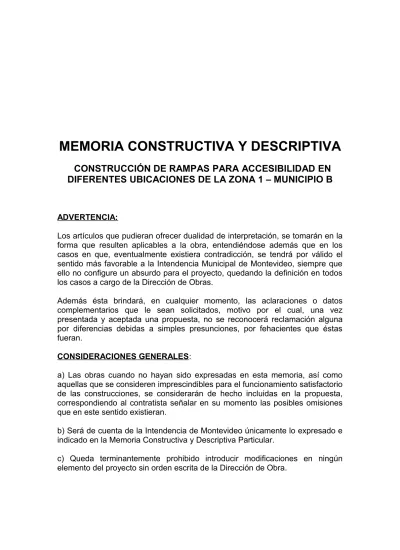

MEMORIA CONSTRUCTIVA Y DESCRIPTIVA
CONSTRUCCIÓN DE RAMPAS PARA ACCESIBILIDAD EN DIFERENTES UBICACIONES DE LA ZONA 1 – MUNICIPIO B
ADVERTENCIA:
Los artículos que pudieran ofrecer dualidad de interpretación, se tomarán en la forma que resulten aplicables a la obra, entendiéndose además que en los casos en que, eventualmente existiera contradicción, se tendrá por válido el sentido más favorable a la Intendencia Municipal de Montevideo, siempre que ello no configure un absurdo para el proyecto, quedando la definición en todos los casos a cargo de la Dirección de Obras.
Además ésta brindará, en cualquier momento, las aclaraciones o datos complementarios que le sean solicitados, motivo por el cual, una vez presentada y aceptada una propuesta, no se reconocerá reclamación alguna por diferencias debidas a simples presunciones, por fehacientes que éstas fueran.
CONSIDERACIONES GENERALES:
a) Las obras cuando no hayan sido expresadas en esta memoria, así como aquellas que se consideren imprescindibles para el funcionamiento satisfactorio de las construcciones, se considerarán de hecho incluidas en la propuesta, correspondiendo al contratista señalar en su momento las posibles omisiones que en este sentido existieran.
b) Será de cuenta de la Intendencia de Montevideo únicamente lo expresado e indicado en la Memoria Constructiva y Descriptiva Particular.
c) Queda terminantemente prohibido introducir modificaciones en ningún elemento del proyecto sin orden escrita de la Dirección de Obra.
Artículo 1o.- UBICACIÓN
Estas rampas se realizarán en lugares a determinar por la Dirección de Obra dentro de los límites correspondientes al Centro Comunal Zonal N°1 del Municipio B.-
La Dirección de Obra indicará el orden en que serán construidas, debiéndose en todo momento contar con dos cuadrillas en diferentes ubicaciones generando dos frentes de trabajo.
Artículo 2o.- GENERALIDADES
Las obras a realizarse comprenden el suministro de materiales y la realización de todos los trabajos necesarios para la construcción de rampas en las esquinas y cruces peatonales indicados en todas las direcciones habilitadas, en un todo de acuerdo con la presente memoria, planos y detalles a entregarse en el transcurso de los trabajos y con las instrucciones verbales y escritas que personalmente dará en obra el Arquitecto Director de la misma.
Las tareas comprenden también la ejecución de aquellos trabajos que, aunque no especificados por omisión, se consideren convenientes como un complemento lógico de los trabajos descriptos.
Artículo 3o.- CRITERIOS PARA LA EVALUACIÓN DE PROPUESTAS Ver art. 17 del Pliego Particular.
Artículo 4o.- PREPARACIÓN DE LA OBRA
a) Seguridad hacia terceros: a los efectos de garantizar las condiciones de circulación de peatones y/o vehículos por la zona de los trabajos, se realizarán las señalizaciones necesarias en base a cintas y balizas que permitan generar zonas protegidas.
b) Suministro agua y electricidad: se debe tener en cuenta que al ser una obra en vía pública los suministros de agua y electricidad deben ser previstos desde recipientes o generadores adecuados; o realizar las gestiones en el lugar necesarias para hacerse del mismo.
c) Seguridad en obra: El contratista atenderá todas las disposiciones vigentes contenidas en la Ley de Prevención de Accidentes de Trabajos, reglamento del Banco de Seguros, Ordenanzas Municipales, etc.
Artículo 5o.- CARTEL DE OBRA
El contratista deberá colocar un cartel como mínimo en cada lugar de trabajo (mínimo dos carteles, uno por frente de obra) de dimensiones aproximadas 1.20 m ancho x 0,80 m de alto tipo barrera con dos patas y un travesaño. Este cartel podrá ser utilizado como elemento de limitación de la zona de trabajo y al mismo tiempo informar a los usuarios de los datos de la obra.
Los carteles de obra podrán ser de chapa, vinilo o cartónplast, con soporte en hierro (tipo caballete).
Su diseño y contenido debe ser solicitado a la Dirección de Obra del CCZ 1, debiendo estar prontos y operativos al primer día de los trabajos.
Artículo 6o.- MATERIALES
Todos los materiales destinados a la construcción de las obras serán de primera calidad dentro de su especie y procedencia y tendrán las características que se detallan en esta Memoria debiendo contar con la aprobación de Dirección de Obras.
En general y en lo que sea aplicable regirán para los materiales las normas UNIT adoptadas oficialmente por el Instituto Uruguayo de Normas Técnicas. La aceptación definitiva de cualquier material no excluye al contratista de la responsabilidad que por tal grado le corresponda.
Los artículos deberán depositarse en la obra en sus envases originales, correspondiendo el rechazo de aquellos que se empleen indebidamente; si se comprobara que parte de la obra fue realizada con materiales rechazados, será demolida y rehecha enteramente a cuenta del contratista.
Todo material rechazado deberá ser retirado inmediatamente de la obra. Si la Dirección de Obra creyera conveniente el ensayo de materiales o muestras de fábrica en el Instituto de Ensayo de Materiales de la Facultad de Ingeniería, el contratista proveerá los materiales y elementos necesarios a su costo.
Asimismo, si la Dirección lo juzgara conveniente, fiscalizará la elaboración de los materiales, artículos o productos que se ejecuten en talleres situados fuera del recinto de la obra, debiendo el contratista aportar la nómina de esos talleres.
Artículo 7o.- DETALLE DE TRABAJOS A REALIZAR
1) Rebajes de cordón: Se realizarán de acuerdo a los croquis adjuntos, cumpliéndose las siguientes tareas:
− En el caso de la existencia de cordones de granito, los mismos deben ser retirados en el sector donde se pretende construir el rebaje. Estas piezas sobrantes deben ser transportadas a depósito municipal en una ubicación a establecer por la Dirección de Obra dentro del Departamento de Montevideo.
− En caso de cordones de hormigón, demolición del existente en el sector necesario, previo corte de los límites con disco.
− Reconstrucción del cordón en hormigón de acuerdo a los nuevos niveles indicados para la ejecución del rebaje y rampa, con una dosificación según el Art. 2.25 del PGCCV.
Estas tareas se pagarán según el precio unitario establecido en el contrato para el rubro 1. Este precio debe incluir todos los trabajos, materiales, equipos, herramientas, mano de obra y demás elementos necesarios para realizar y completar la tarea incluyendo:
− Retiro y/o demolición de cordones, incluyendo cortes de hormigón para delimitar zonas a demoler.
− Excavaciones para generar cajas para nuevos cordones
− Suministro de hormigón, colocación, compactación y curado
− Pintura especial para pisos alto tránsito (sólo en sector de cordón rebajado)
− Traslado a depósito de piezas de granito sobrantes y/o retiro de escombros.
2) Contrapisos
Sobre el terreno natural y luego de realizada una caja adecuada se realizará la compactación del suelo mediante rodillo o pisón mecánico. Sobre este firme se realizará el contrapiso de 5 cm. de hormigón pobre de balasto natural de Melilla y/o tosca fina con 200kg de cemento por m3, compactándose la mezcla sobre el propio terreno, con elementos mecánicos de peso suficiente.
Al ejecutar el contrapiso se tendrán en cuenta las pendientes conformando planos hacia los nuevos niveles de los cordones, debiéndose verificar prolijamente las mismas.
Estas tareas se pagarán según el precio unitario establecido en el contrato para el rubro 2. Este precio debe incluir todos los trabajos, materiales, equipos, herramientas, mano de obra y demás elementos necesarios para realizar y completar la tarea incluyendo:
− Demolición y remoción del contrapiso existente y si correspondiera excavación con conformación del perfil adecuado. Compactación del terreno
− Suministro del balastro cementado, colocación, compactación y curado
− Retiro de escombros.
3) Rampa de Hormigón
La rampa y planos inclinados se construirá con hormigón de unos 5 cm de espesor sobre el contrapiso anteriormente realizado. A los efectos de la terminación superficial se trabajará este mismo hormigón prolijamente con fretacho y esponja a los efectos de generar una superficie sin irregularidades y planos perfectamente planos. La rampa se dividirá en partes mediante la disposición de juntas que se dispondrán de acuerdo a lo indicado en planos, serán de sección cuadrada o rectangular y menores a 1 cm de lado.-
Estas tareas se pagarán según el precio unitario establecido en el contrato para el rubro 3. Este precio debe incluir todos los trabajos, materiales, equipos, herramientas, mano de obra y demás elementos necesarios para realizar y completar la tarea incluyendo:
− Suministro del hormigón, colocación, compactación y curado
− Retiro de escombros y limpieza de la zona de trabajo.
4) Recolocación de tapas
Para la construcción de estas rampas, en ciertas ubicaciones será necesario la modificación de la ubicación y/o nivel de tapas de inspección de Servicios Públicos que será indicado oportunamente por la Dirección de Obra en el lugar.
Para esta tarea se debe considerar el suministro y colocación de una nueva tapa del tipo de la existente (en general de cemento de 60 x 60 cm ó 40 x 40 cm) y las tareas necesarias para regularización de la propia cámara.
Estas tareas se pagarán según el precio unitario establecido en el contrato para el rubro 4. Este precio debe incluir todos los trabajos, materiales, equipos, herramientas, mano de obra y demás elementos necesarios para realizar y completar la tarea.
5) Recolocación de carteles
De la misma forma que con las tapas, en algunas situaciones será necesario la modificación de la ubicación de carteles existentes de la señalización de tránsito o del nomenclátor que será indicado oportunamente por la Dirección de Obra en el lugar.
Estas tareas se pagarán según el precio unitario establecido en el contrato para el rubro 5. Este precio debe incluir todos los trabajos, materiales, equipos,
herramientas, mano de obra y demás elementos necesarios para realizar y completar la tarea.
6) Reparación de veredas
La vereda afectada por remover el pavimento donde se ejecutará la rampa se reparará, debiéndose reponer el tipo de baldosa o pavimento existente en el entorno.
En el encuentro con la rampa se debe conformar una junta de dilatación de 1 cm en todo el perímetro para evitar el encuentro de materiales diferentes.
Para su colocación se deberá ejecutar un contrapiso adecuado y sobre el mismo se asentarán las baldosas del tipo y color que corresponda a junta corrida sobre una capa de 1,5 cm a 2 cm. de espesor con mortero compuesto por 8 partes de arena gruesa, 2 partes de cal y ½ de cemento pórtland, espolvoreando la superficie con cemento pórtland puro.
Se admiten otras alternativas de mortero de toma, debiéndose previamente consultar a la Dirección de Obra para su aprobación.
La colocación debe ser realizada a hilo por oficiales especializados, y tendrán que quedar con terminación esmerada, sin adherencias de mortero, limpias, etc. No se admitirá ningún tipo de irregularidad ni en la horizontalidad del plano ni en la continuidad de las juntas, las que no serán en ningún caso mayores a 3 mm.
El rejuntado posterior se realizará con pórtland puro, empleándose pórtland del color adecuado cuando la coloración de la baldosa así lo exija.
Estas tareas se pagarán según el precio unitario establecido en el contrato para el rubro 6. Este precio debe incluir todos los trabajos, materiales, equipos, herramientas, mano de obra y demás elementos necesarios para realizar y completar la tarea incluyendo:
− Picado y remoción del contrapiso y pavimento existente y si correspondiera excavación con conformación del perfil adecuado.
Compactación del terreno.
− Suministro y colocación de baldosas
− Retiro de escombros.
Artículo 8o.- PLAZO
Ver art. 6.E.d. del Pliego Particular Artículo 9o.- COTIZACIONES
La cotización a presentar debe incluir precios unitarios y montos imponibles discriminados de acuerdo con los rubros incluidos que se detallan en esta Memoria Particular y serán los siguientes:
NRO. RUBRO CANTIDAD UNIDAD ETAPA 1 – ÚNICA
1. REBAJE DE CORDÓN 500 ML
2. CONTRAPISOS 400 M2
3. RAMPAS DE HORMIGÓN 20 M3
4. TAPAS 60 X 60 cm DE HORMIGÓN PREFABRICADO 30 UN
5. RECOLOCACIÓN DE CARTELES 30 UN
6. REPARACIÓN DE VEREDAS 200 M2
