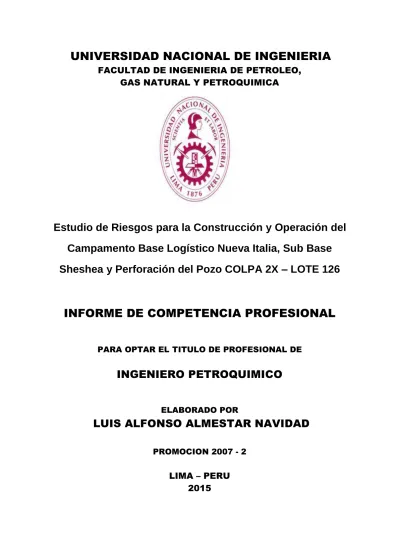

Estudio de Riesgos para la Construcción y Operación del

Campamento Base Logístico Nueva Italia, Sub Base

Sheshea y Perforación del Pozo COLPA 2X – LOTE 126

INFORME DE COMPETENCIA PROFESIONAL

PARA OPTAR EL TITULO DE PROFESIONAL DE

INGENIERO PETROQUIMICO

ELABORADO POR

LUIS ALFONSO ALMESTAR NAVIDAD

PROMOCION 2007 - 2

(2)

i

DEDICATORIA

Este Informe se lo dedico a todas las personas que influenciaron en le desarrollo persona y profesionales los cuales son mi familia, mis profesores de la Universidad

Nacional de Ingeniería especialmente de la Facultad de Ingeniería de Petróleo, Gas Natural y Petroquímica y mis amigos de la universidad que son profesionales

(3)

ii

SUMARIO

La compañía operadora PETROMINERALES PERÚ S.A., programó realizar el proyecto de

perforación exploratoria, en el lote 126, el cual se encuentra ubicado en la región Ucayali,

provincia de Coronel Portillo, distrito de Masisea. La perforación se realizó en el Pozo Colpa

2X, siendo apoyado logísticamente por el Campamento Base Logístico Nueva Italia (CBL)

Nueva Italia y el Campamento Sub Base Logístico Sheshea (CSBL).

Este estudio de riesgo tiene sus bases en la “POLÍTICA DE SEGURIDAD, SALUD EN EL

TRABAJO Y MEDIO AMBIENTE” de Petrominerales Perú S.A. estando su contenido de

conformidad a los establecido en el “Reglamento de Seguridad para actividades de

Hidrocarburos”, D.S. N° 043-2007-EM del Ministerio de Energía y Minas, así como el

“Procedimiento de Evaluación y Aprobación de los Instrumentos de Gestión de Seguridad

para las Actividades de Hidrocarburos”, aprobado por Resolución OSINERGMIN N°

240-2010-OS/CD. En la normativa mencionada se establecen los requisitos y el contenido del

Estudio de Riesgos.

En el presente estudio de riesgo se ha considerado un objetivo general y cinco objetivos

específicos.

El objetivo primordial de este estudio es identificar los peligros y evaluar las situaciones de

riesgo de las actividades constructivas de los campamentos logísticos y las actividades de

perforación de pozo, con la finalidad de establecer las medidas de control y de mitigación.

El objetivo del proyecto es realizar la perforación de la Colpa 2X, que será el primer pozo

(4)

iii

La metodología utilizada en el presente estudio de riesgo estuvo basada en el procedimiento

de evaluación de riesgo de Petrominerales Perú S.A., que apela al método cualitativo

avalado por la experiencia de los profesionales y colaboradores que participaron en la

elaboración del presente documento

El proyecto forma parte de la fase exploratoria que PETROMINERALES PERÚ S.A que

ejecutó en el área del Lote 126, la cual se inició con el desarrollo de la prospección sísmica

y posteriormente se deberá realizar la construcción de los campamentos Base Logístico

Nueva Italia, y Sub Base Logístico Sheshea, que servirán como bases logísticas para la

perforación de los pozos Colpa Norte 1X, Colpa 2X y Sheshea 1X.

Se detalla las coordenadas de las tres instalaciones CBL Nueva Italia, CSBL Sheshea y

plataforma del Pozo Colpa 2X, así como la distancia del CBL Nueva Italia a centro urbanos,

pequeña descripción de las vías de acceso, lista detallada de los productos químicos,

insumos, equipos y medios de transporte que serán empleados durante el desarrollo del

proyecto.

En este informe se intenta identificar los posibles escenarios de riesgo de acuerdo a la

(5)

iv

Estudio de Riesgos para la Construcción y operación del

Campamento Base Logístico Nueva Italia, Sub Base

Sheshea y Perforación del Pozo COLPA 2X – LOTE 126

INDICE Pagina DEDICATORIA………. i

SUMARIO……….. ii

INDICE……… iv

CAPITULO I: INTRODUCCION………...………. 01

CAPITULO II: OBJETIVO………..……… 03

CAPITULO III: DESCRIPCION DE LA METOLOGIA USADA………. 04

CAPITULO IV: DESCRIPCION DE LAS INSTALACIONES……… 09

CAPITULO V: SISTEMA DE DETECCION DE GASES Y HUMOS………... 26

CAPITULO VI: SISTEMA CONTRA INCENDIO AGUA Y ESPUMA………...… 27

CAPITULO VII: EVALUACION DE RIESGO……… 33

CAPITULO VIII: TECNICA DE EVALUACION DE RIESGO………. 62

CAPITULO IX: MEDIDAS DE MITIGACIÓN, PREVENCIÓN, MONITOREO Y CONTROL DE CADA UNO DE LOS RIESGOS……….66

CAPITULO X: COSTO/BENEFICIO DE LA SOLUCION ENCONTRADA……… 93

CAPITULO XI: CONCLUSIONES Y RECOMENDACIONES………. 96

(6)

CAPITULO I : INTRODUCCION

La compañía operadora PETROMINERALES PERÚ S.A.,programó realizar el proyecto de

perforación exploratoria, en el lote 126, el cual se encuentra ubicado en la región Ucayali,

provincia de Coronel Portillo, distrito de Masisea. La perforación se realizó en el Pozo Colpa

2X, siendo apoyado logísticamente por el Campamento Base Logístico Nueva Italia (CBL) y

el Campamento Sub Base Logístico Sheshea (CSBL) Sheshea.

Este estudio de riesgo tiene sus bases en la “POLÍTICA DE SEGURIDAD, SALUD EN EL

TRABAJO Y MEDIO AMBIENTE” de Petrominerales Perú S.A, estando su contenido de

conformidad a los establecido en el “Reglamento de Seguridad para actividades de

Hidrocarburos”, D.S. N° 043-2007-EM del Ministerio de Energía y Minas, así como el

“Procedimiento de Evaluación y Aprobación de los Instrumentos de Gestión de Seguridad

para las Actividades de Hidrocarburos”, aprobado por Resolución OSINERGMIN N°

240-2010-OS/CD. En la normativa mencionada se establecen los requisitos y el contenido del

Estudio de Riesgos.

Este documento permite identificar los peligros y aspectos relacionados a las actividades a

realizarse, con el fin de cuantificar los riesgos y evaluar las consecuencias que puedan

ocurrir, con la finalidad de establecer medidas de control y/o prevención para evitar su

ocurrencia. Asimismo, permite identificar las situaciones de emergencia que serán

controladas a través del Plan de Contingencia.

Cabe destacar que, fue elaborado basado en el procedimiento de PETROMINERALES

PERÚ S.A., el cual utiliza el análisis y evaluación de riesgos operacionales como

(7)

En este sentido, se ha planteado seguir la metodología descrita por el procedimiento de

Petrominerales y normatividad peruana. Como parte de los resultados se indican los

hallazgos, así como las recomendaciones necesarias para eliminar, reducir o controlar los

riesgos identificados, mediante la reducción de su frecuencia de ocurrencia y/o sus

(8)

CAPITULO II : OBJETIVO

Objetivo general

El objetivo del estudio de riesgo es identificar los peligros y evaluar las situaciones de riesgo

de las actividades constructivas de los campamentos logísticos y las actividades de

perforación del pozo, con la finalidad de establecer medidas de control y de mitigación.

El objetivo del proyecto es realizar la perforación de la Colpa 2X, que será el primer pozo

que perforará Petrominerales en el Lote 126, a una profundidad 8189 ft, con la expectativa

de encontrar petróleo. El pozo exploratorio tipo J, permite alcanzar las arenas de las

Formaciones Agua Caliente, Ene, Copacabana y Green Sandstone y Ambo (por definir). Los

campamentos bases logísticas Nueva Italia y Sheshea, brindaran el soporte logístico al

proyecto.

Objetivo Especifico

 Identificar situaciones de emergencia que serán contempladas dentro del plan de

contingencia respectivo.

 Comparar el nivel de riesgo detectado durante el proceso de análisis con criterios

de riesgo establecidos previamente.

 Deducir los posibles incidentes que pudieran producirse durante la operación.

 Identificar y medir riesgos que representa el proyecto de perforación exploratoria

para las personas, el medio ambiente y los bienes materiales.

 Identificar las medidas y procedimientos de prevención y protección para evitar la

(9)

CAPITULO III: DESCRIPCION DE LA METOLOGIA USADA

La metodología a utilizar para el estudio de riesgos será la identificación de peligros, que

consiste en analizar la actividad, asociarle un peligro o aspecto ambiental, establecer los

controles existentes y hacer una primera valoración del riesgo asignándole un valor para la

probabilidad y consecuencia de acuerdo a la matriz de probabilidades y consecuencias

Tabla N°1 Evaluación de Consecuencia, si el valor del riesgo no es aceptable se

implementarán controles.

TABLA NO 1 EVALUACIÓN DE CONSECUENCIAS

CONSECUENCIAS A LAS PERSONAS

CLASIFICACIÓN DESCRIPCIÓN

CATASTROFICO

Fatalidad

Desmembración

Incapacidad total o permanente

SEVERO

Incapacidad

LTI (Evento con pérdida de tiempo)

LEVE

Primeros Auxilios

Atención médica sin LTI y Trabajos restringidos.

CONSECUENCIAS A LOS VEHÍCULOS

CATASTROFICO Pérdida total de alguno de los vehículos involucrados.

SEVERO

Costos de reparación, responsabilidad civil y otros > USD

1,000.

(10)

CONSECUENCIAS AL MEDIO AMBIENTE

CATASTROFICO

Derrame con Potencia regional.

Cualquier derrame con incendio incontrolado.

Penalización de la Autoridad Ambiental.

SEVERO

Derrame >1 Bbl en línea de flujo o durante transporte en

vías.

Cualquier mancha de aceite que alcance un cuerpo de

agua.

Daño y remediación mayor.

Notificación de la autoridad ambiental.

LEVE

Derrame controlado en la locación o área de trabajo.

Daño y remediación Menor.

(11)

CONSECUENCIAS A BIENES / ACTIVOS

CATASTROFICO

Evento que requiere movilizar grandes recursos

financieros para mitigarlo.

Aprobación a nivel de comité Gerencial de Crisis de la

compañía. (Pérdida de equipos de alto costo económico,

pérdida total de infraestructura, información clasificada

como confidencial, entre otros)

>US$ 100.000

SEVERO

Evento que requiere movilizar recursos financieros de

una gerencia o área en particular para mitigarlo.

Aprobación a nivel de Gerencia de Área.

(Perdida de equipos de costo económico significativo

para la Gerencia, pérdida parcial de infraestructura,

información confidencial, entre otros)

>US$ 10.000

LEVE

Evento que requiere movilizar recursos financieros a nivel

de Proyecto para mitigarlo.

Aprobación a nivel de Gerencia de Proyecto (Pérdida de

información que afecte el desarrollo del proyecto, costos

(12)

CONSECUENCIAS A LAS COMUNIDADES / ORDEN PÚBLICO

CATASTROFICO

Ataque e incursión terrorista Sabotaje con daños permanentes. Paro de actividades > a 24 hrs. Proceso de extorsión confirmado. Secuestro confirmado (>48hrs)

Daños o pérdida total a ambientes de infraestructura económica a nivel regional.

Afectación a grupos comunitarios a nivel regional.

Afectación a semovientes y animales domésticos y cultivos a gran escala (industrial)

SEVERO

Ataque terrorista controlado. Sabotaje de equipo mayor. Paro de actividades < a 48 hrs.

Daños o pérdida a bienes de infraestructura económica a nivel local. Afectación a personas de la localidad.

Afectación a semovientes, animales y cultivos a pobladores locales. Daños a bienes patrimoniales culturales (históricos y/o arqueológicos)

LEVE

Hostigamiento

Sabotaje de equipo menor. Manifestación

Operación Tortuga. Indicio de Extorsión.

Reten de grupos subversivos.

(13)

directa.Afectación a semovientes y animales del área de influencia directa

CONSECUENCIAS DEL TIEMPO IMPRODUCTIVO

CATASTROFICO

Perdida >48 horas

Blowout

Incendio incontrolado de las instalaciones.

SEVERO

Perdida > 24 horas < 48 horas

Descontrol del pozo

Generación de una pesca en el pozo

Incendio controlado.

LEVE

Perdida < 24 horas

Conato de incendio.

Fuente: Procedimiento Identificación de Peligros de Petrominerales. TABLA N° 2 EVALUACIÓN DE LA PROBABILIDAD

Fuente: Procedimiento Identificación de Peligros de Petrominerales. NIVEL DE

PROBABILIDAD

ALTO

MEDIO

BAJO

SIGNIFICADO

Continuamente, varias veces en su jornada laboral con tiempo prolongado. Ha ocurrido en varias ocasiones en la locación o actividad.

Varias veces en su jornada laboral, aunque sea con tiempos cortos. Ha ocurrido varias veces en la compañía.

Alguna vez en su jornada laboral y con período corto de tiempo. Ha ocurrido en el sector de hidrocarburos

(14)

CAPITULO IV: DESCRIPCION DE LAS INSTALACIONES

El proyecto forma parte de la fase exploratoria que PETROMINERALES PERÚ S.A se ejecuta en el área del Lote 126, la cual se inició con el desarrollo de la prospección sísmica

y posteriormente se deberá realizar la construcción de los campamentos Base Logístico

Nueva Italia, y Sub Base Logístico Sheshea, que servirán como bases logísticas para la

perforación de los pozos Colpa Norte 1X, Colpa 2X y Sheshea 1X.

Ubicación y Coordenadas de ubicación del Campamento Base Logístico Nueva Italia

Campamento Base Logístico Nueva Italia Coordenadas Datum WGS 84

Norte Este

8913415.622 614096.999

8913472.128 614129.816

8913491.407 614128.075

(15)

Campamento Base Logístico Nueva Italia Coordenadas Datum WGS 84

Norte Este

8913511.000 614240.000

8913489.000 614284.000

8913553.000 614328.000

8913837.329 614373.745

8913837.481 614389.103

8913694.597 614441.084

8913606.000 614500.000

8913593.302 614593.825

8913581.096 614605.843

8913604.739 614600.824

8913422.099 614654.106

8913358.000 614603.000

8913435.370 614314.042

8913396.000 614488.000

8913421.890 614447.348

8913432.788 614454.835

8913454.550 614379.949

8913424.301 614374.953

8913448.211 614307.889

8913380.043 614284.378

8913370.595 614250.317

8913289.958 614229.303

8913323.270 614178.680

(16)

Campamento Sub Base Logístico Sheshea

El CSBL Sheshea se ubicará sobre la margen izquierda del río Sheshea a 58km

aproximadamente de Nueva Italia.

Campamento Sub Base Logístico Sheshea Coordenadas Datum WGS 84

Norte Este

8940500.73 656184.97

8940 00.73 656399.95

8940255.88 656399.95

8940255.91 656184.97

Perforación Colpa 2X

La Colpa 2X se encuentra en el distrito de Masisea, provincia de Coronel Portillo y

departamento de Ucayali.

Coordenadas Datum WGS 84

Norte Este

8972181.68 667655.82

8972137.68 667554.43

8972200.10 667614.22

8972127.70 667579.64

8971958.38 667476.71

8971913.99 667611.34

8971956.00 667619.16

8971991.73 667604.31

(17)

Coordenadas Datum WGS 84

Norte Este

8972113.27 667628.46

Distancias respecto a las zonas urbanas, edificaciones y centros urbanos

Se detalla a continuación los centros poblados identificados dentro del área de influencia del

proyecto y su distancia equivalente tomando como punto de referencia el CBL Nueva Italia:

CUENCAS Nro. COMUNIDADES NATIVAS

DISTANCIAS (km)

RÍO TAMAYA (07)

1 CAMETSA KIPATSE 103

2 NUEVA ESPERANZA 104

3 NUEVA AMAZONÍA DE TOMAJAU 103

4 SAN MIGUEL DE CHAMBIRA 104

5 NUEVA CALIFORNIA 91

6 ALTO TAMAYA (SAUETO) 127

7 SAWAWO 92

RÍO SHESHEA (09)

8 NUEVA JERUSALEN DE SHESHEA 36

9 SANTA BELITA DE SHESHEA 23

10 NUEVA VIDA DE SHESHEA 25

11 MONTE SION 27

12 NUEVA ALIANZA DE SHESHEA 29

13 SANTA ROSA DE SHESHEA 35

14 NUEVA UNIÓN PIEROLA 46

15

PUERTO ESPERANZA DE

SHESHEA

(18)

16 PARANTARI 56

RÍO UCAYALI (13)

17 FÁTIMA 28

18 SEMPAYA 29

19 NUEVE DE OCTUBRE 24

20 BAJO ARUYA 27

21 SHAHUAYA 17

22 NUEVA FENICIA 16

23 TUMBUYA 8,8

24 NUEVA VAINILLA 4

25 SAN FERNANDO DE VAINILLA 3

26

SANTA ANA shipibos

20 familias

1.8

27 PUCACURO (TSIMEPANKO) 9

28 NUEVA ESPERANZA DE CUMARIA 5

29 SAN JOSÉ 0.7

RÍO

CANAVITEA GENEPANSHEA (03)

30 MAPALJA 16

31 NUEVA CLARIDAD DE BAMBÚ 22

32 FLOR DE CHENGARI 24

CUENCAS

CASERIOS Y CENTRO POBLADO MENOR DISTACIAS (km) RÍO TAMAYA (06)

CASERÍO NUEVO PARAISO (MAHÍA) 106

CASERÍO NUEVO HORIZONTE DE

BUXAYA

(19)

CASERÍO NOHAYA 93

CASERÍO JACAYA 98

CASERÍO SANTA CRUZ (TANGARANA) 104

CASERÍO PUERTO PUTAYA 124

proyecto y su distancia equivalente tomando como punto de referencia el SCBL Sheshea:

RÍO SHESHEA (08)

1

2

PUERTO ESPERANZA DE

SHESHEA

20 familias *6

50

3 SANTA ROSA DE SHESHEA 30

4 NUEVA VIDA DE SHESHEA 45

5 NUEVA ALIANZA DE SHESHEA 38

6 MONTE SION 41

7 NUEVA UNIÓN PIEROLA 22

8 SANTA BELITA DE SHESHEA 51

QUEBRADA DE CANAVITEA

10 NUEVA CLARIDAD DE BAMBU 43

RÍO

CANAVITEA GENEPANSHEA (03)

11 MAPALJA 41

12 PUCARURO 46

(20)

proyecto y su distancia equivalente tomando como punto de referencia el La Colpa 2X:

RIO TAMAYA (07)

1 ALTO TAMAYA (SAUETO) 42

2 PUERTO PUTAYA 49

QDA

SHANTAYA

3

NUEVA CALIFORNIA ashaninka

18 *6

18

QDA NOHAYA 4 NUEVA AMAZONIA TOMAYA 54

QDA YUCANYA

5 NUEVA AMAZONIA 54

6 CAMETSA / KIPATSE 70

7 SAN MIGUEL DE CHAMBIRA 50

8 NUEVA ESPERANZA 67

CUENCAS

CASERIOS Y CENTRO POBLADO MENOR

DISTACIAS (km)

RÍO TAMAYA (06)

CASERÍO NUEVO PARAISO (MAHÍA) 59

CASERÍO NUEVO HORIZONTE DE

BUXAYA

44

CASERÍO NOHAYA 36

CASERÍO JACAYA 24

CASERÍO SANTA CRUZ (TANGARANA) 28

(21)

Vías de Acceso

Las vías de acceso son:

 Desde Pucallpa al Campamento Base Logístico Nueva Italia el acceso es por vía

aérea y fluvial (Helicópteros MI inspeccionados y autorizados para 24 pasajeros y

carga y transporte fluvial para pasajeros con dos motores fuera de borda para 18

pasajeros y en cumplimiento con la Marina de Guerra del Perú). Se utilizarán

helicópteros para el transporte de materiales, insumos químicos, equipos y personal.

La altura de vuelo dependerá de las condiciones meteorológicas, evitando sobrevolar

zonas pobladas.

 Desde Pucallpa al Campamento Sub Base Logístico Sheshea el acceso es por vía

aérea (helicóptero) (pasajeros y materiales).

 Desde del Campamento Base Logístico Nueva Italia al Campamento Sub Base

Logístico Sheshea es por vía aérea, fluvial y terrestre (Para transporte terrestre se

utilizara camionetas 4x4 reforzadas internamente para seguridad)

 Desde Pucallpa o Campamento Base Logístico y Campamento Sub Base Logístico a

la Colpa 2X, el acceso es por vía aérea (helicóptero) (pasajeros y materiales).

NOTA: Ver Mapa en el Anexo 1

Materias Primas, Insumos, Productos Intermedios y Finales

Las características y propiedades de los materiales e insumos, varían dependiendo de las

necesidades y etapas del proyecto; para ello el Campamento Base Logístico y el

Campamento Sub Base Logístico, contarán con áreas para almacenamiento de

combustibles (Diesel y Turbo Jet A1), áreas de almacenamiento adecuadas para materiales

e insumos (tales como químicos, materiales, entre otros), cada insumo contará con su

(22)

Productos químicos

ITEM NOMBRE COMERCIAL NOMBRE QUÍMICO PELIGRO QUIMICO

1 BARITA SULFATO DE BARIO La sustancia desprende humos

tóxicos de óxidos de azufre cuando se calienta intensamente hasta descomposición

2 BENTONITA ARCILLA BENTONITA En caso de inhalación: Puede

ser irritante para las vías respiratorias.

3 BICARBONATO DE SODIO BICARBONATO DE SODIO Puede causar irritación a la

piel, ojos y vías respiratorias.

Polvo molesto.

4 CARBONATO DE CALCIO CARBONATO DE CALCIO Puede causar irritación a la

Polvo molesto.

5 CARBONATO DE CALCIO

DOLOMITICO

CARBONATO DE CALCIO DOLOMITICO Puede causar irritación a la

Polvo molesto.

6 CIPERMETRINA No ingerir, moderadamente

peligroso

7 CLORO No ingerir, no beber, no

inhalar moderadamente peligroso

8 CLORURO DE CALCIO CLORURO DE CALCIO

9 DEFOAM X

10 DETERGENTE

11 DIESEL Vapores inflamables, no

ingerir

12 DRISPAC CELULOSA POLIANIÓMICA _{Puede ser nocivo si se}

inhala, respira, traga

13 FIBER SEAL POLICELULOSA _{Puede ser nocivo si se}

14 GASOLINA Vapores inflamables, no

ingerir

(23)

16 GLYMAX MEZCLA DE POLIETILEN GLICOES _{Puede ser nocivo si se}

17 KELZAN XCD BIOPOLIMERO DE ALTO PESO

MOLECULAR

Puede ser nocivo si se inhala, respira, traga

18 KWIK SEAL

(FINE/MEDIUM/COURSE)

19 NITRATO DE PLATA Peligro de fuego en contacto

con materias combustibles.

Provoca quemaduras

20 PAC 27LV POLICELULOSA ANIÓNICA _{Puede ser nocivo si se}

21 PAC 30 HV POLICELULOSA ANIÓNICA _{Puede ser nocivo si se}

22 PAC L POLICELULOSA ANIÓNICA _{Puede ser nocivo si se}

23 PHPA MEZCLA DE ACRILAMIDAS

COPOLIMÉRICA

24 POTASA CAUSTICA HIDROXIDO DE POTASIO Producto muy toxico,

25 Q STAR POLICELULOSA ANIÓNICA _{Puede ser nocivo si se}

26 Q’LUBE ACEITE VEGETAL SULFATADO _{Puede ser nocivo si se}

27 Q’PAC R HV POLICELULOSA ANIÓNICA _{Puede ser nocivo si se}

28 QCIDE GLUTERALDEHIDO Producto muy toxico,

29 QDD MEZCLA DE POLIETILEN GLICOLES _{Puede ser nocivo si se}

30 QGREEN NITRATO DE CALCIO

31 QMAXDRIL AMINA _{Puede ser nocivo si se}

(24)

32 QPAC LV CELULOSA POLIANIÓNICA _{Puede ser nocivo si se}

33 QSTOP FINE POLICELULOSA _{Puede ser nocivo si se}

34 SODA CAUSTICA HIDROXIDO DE SODIO Producto muy toxico,

35 SOLUCIÓN DE CROMATO DE

POTASIO

Producto muy toxico,

36 SULFATO DE ALUMINIO Provoca quemaduras. Irrita

las vías respiratorias.

37 SULFATO DE POTASIO Provoca quemaduras. Irrita

las vías respiratorias.

38 SYNERFLOC A-25D MEZCLA DE ACRILAMIDAS

COPOLINERICA

Posible irritación ojos,

nariz leve.

39 TDL 13 MEZCLA DE HIDROCARBUROS Peligroso de inhalación,

vapores tóxicos e

inflamables

40 TIERRA DIATOMEA DIACTIV #10 SILICE

41 TURBO JET A1 Peligroso de inhalación,

vapores tóxicos e

inflamables

42 WALLNUT Posible irritación ojos,

nariz leve.

En los CBL Nueva Italia y CSBL Sheshea, se establecerán en almacenes temporales de

residuos de acuerdo a las necesidades de almacenamiento temporal debido a los

volúmenes generados de residuos. Los almacenes temporales de residuos podrán ser

implementados indistintamente por la Compañía y/o contratistas.

Para el establecimiento del almacén temporal de residuos se utilizarán los siguientes

criterios:

 Ubicación en una zona alejada del lugar de alojamiento y cocina, de acuerdo a los

(25)

características del terreno) y poblados locales “Se estableció 25 metros a los cuerpos

de agua y la poblaciones como mínimo)”

 Contar con protección al suelo (de acuerdo a la naturaleza del residuo almacenado),

techo, sistema de manejo del agua de escorrentía, cerco perimetral, manta

cortaviento (de ser necesario), letreros de señalización, equipos contra incendios y

de respuesta a derrames.

Insumos

1. Calaminas.

2. Carpas.

3. Geomembrana.

4. Madera (en listones y planchas de triplay)

5. Micas

6. Paño absorbente

7. Útiles de Oficina.

Equipos

1. Bombas de lodo.

2. Brocas de perforación.

3. Compresores.

4. Electrobombas.

5. Equipos de cementación.

6. Equipos de posicionamiento satelital.

7. Generadores de energía.

8. Generadores eléctricos.

9. Grúas.

10. Luces de emergencia.

11. Maquinaria pesada (montacarga).

12. Motobomba.

(26)

14. Pega y pesca de tubería.

15. Racks para tuberías.

16. Radios y sistema de comunicación satelital.

17. Sistema de circulación de bombas.

18. Sistema eléctrico, cables, luminarias, tableros.

19. Tanques flexibles de combustible.

20. Tinas australianas.

21. Tuberías (casing, drill pipe, drill coller).

22. Válvulas crownmatic.

Medios de transportes Vehículos terrestres:

 Camionetas.

 Camiones.

Vehículos fluviales:

 Bote fluvial B/F

 Embarcación fluvial E/F

 Moto chata fluvial M/F

Aeronaves:

 Helicóptero bi motor.

(27)

Descripción detallada de las Áreas de las Instalaciones Base Logístico Nueva Italia y Sub Base Logístico Sheshea

CBL Nueva Italia

Las facilidades que se tiene programadas habilitar en el CBL Nueva Italia se detallan a

continuación:

a. Almacén químico

b. Almacenamiento de combustible DIESEL; 5 tanques flexibles (bladders)

de 20,000 galones

c. Almacenamiento de combustible TURBO JET A1; 4 tanques flexibles

(bladders) de 20,000 galones

d. Amarradero de barcaza de combustible

e. Bodega contingencia

f. Caseta de bombeo

g. Caseta de comunicación

h. Garita de control

i. Helipuertos: 2 plataformas para MI-17 y 1 plataforma para CHINOOK.

j. Incinerador

(28)

l. Módulo de de vivienda Técnicos

m. Módulo de oficinas

n. Muelle de carga y descarga

o. Oficina de comunicaciones

p. Planta de tratamiento de agua potable

q. Planta de tratamiento de aguas residuales PTAR (k k – Machine)

r. Plataforma de emergencia

s. Pontón para toma de agua

t. Pontón pasajeros

u. Poza contra incendio

v. Sala atención comunidad

w. Sala de capacitación

x. Sala de espera

y. Servicios higiénicos

z. Set de eléctrica campamento y generación área industrial

aa. Surtidores de combustible

bb. Taller de mecánica

cc. Taller mantenimiento helicóptero

dd. Tanque de asentamiento

ee. Tópico

ff. Torre de control

gg. Zona de clasificación de desechos

hh. Zona de enganche - Drop zone

(29)

CSBL Sheshea.

Las facilidades que se tiene programadas habilitar en el CSBL Sheshea se detallan a

continuación:

a. Almacén de químicos

b. Almacén general

c. Almacenamiento de combustible DIESEL; 3 tanques flexibles (bladders)

de 20,000 galones.

d. Almacenamiento de combustible TURBO JET A1; 4 tanques flexibles

(bladders) de 20,000galones

e. Área de recreación

f. Cámara de bombeo

g. Casa de Fuerza o sets de generadores

h. Cocina

i. Comedor

j. Helipuertos: 2 plataformas para B3 y 1 plataforma para CHINOOK.

k. Incinerador

l. Lavandería

m. Módulo de de vivienda Staff

n. Modulo vivienda técnicos

o. Oficinas CC.NN

p. Oficinas y comunicaciones

q. patio de carga y descarga

r. Patio de tuberías

s. Planta de tratamiento de agua potable

t. Planta de tratamiento de aguas residuales PTAR (k k – Machine)

(30)

v. Sala de inducción

w. Servicio medico

x. Servicios higiénicos

y. Taller de mecánica

z. Zanja de infiltración

Plataforma de Perforación Colpa 2X.

Las facilidades que se tiene programadas habilitar en la Plataforma de Perforación Colpa 2X

se detallan a continuación:

a. Almacén de químicos

b. Área campamento

c. Área cementación

d. Área de combustible

e. Área de equipos prueba de pozos

f. Campamento constructivo

g. Helipuerto

h. Poza de agua

i. Poza de lodos

j. Poza de quema

k. Tanques australianos

Disposición de equipos, unidades de proceso, tanques de almacenamiento, oficinas, almacenes

Los campamentos Base y Sub Base Logístico servirán de centro de operaciones, entre las

cuales, destacan los helicópteros, almacén temporal del equipo de perforación, almacén de

químicos, planta de tratamiento de agua potable, planta de tratamiento de agua residual,

taller de mecánica, combustibles, químicos para lodos, cemento y otros materiales

misceláneos. Dichos materiales y equipos serán descargados de la sub base logística de las

(31)

CAPITULO V : SISTEMA DE DETECCION DE GASES Y HUMOS

Se instalaran detectores de humo en los módulos de vivienda, tópico médico y oficinas, y

detectores de temperatura en la cocina.

La presencia de humo, será detectada por el dispositivo de detección de humo, y activará

una alarma en el área afectada para dar aviso a toda la locación sobre la activación del plan

de contingencia y respuesta.

Los sistemas de detección de gas y/o atmósferas explosivas, se colocará en los almacenes

de químicos y de combustibles.

Se implementará un sistema de monitoreo meteorológico electrónico que identifique entre

otras variables la velocidad y dirección del viento, temperatura ambiental exterior, humedad,

etc.

En el pozo de perforación se instaló detectores de Gases derivados de hidrocarburos y H2S,

en distintos puntos de la plataforma tales como:

- Pozas de Lodos

- Boca de Pozo

- Zona de Testing

- Zona de recepción de Crudo

Asimismo todos los días se realizó el monitoreo de dichos gases por personal calificado y

(32)

CAPITULO VI: SISTEMA CONTRA INCENDIO AGUA Y ESPUMA.

Campamento Sub Base Nueva Italia

El diseño de red contra Incendio para el Campamento Sub Base Nueva Italia, fue realizada

basándose en la normativa de la reglamentación peruana del Ministerio de Energía y Minas -

Dirección General de Hidrocarburos y las correspondientes normas NFPA (National Fire

Protection Association), que consta de una piscina de agua de 873 m3, con tuberías de 8¨ que bordea los cubetos de Diesel y Turbo A1, con hidrantes, monitores de espuma y agua,

mangueras de 2” o similar, válvulas, bombas, e insumos como espuma.

Adicionalmente se instalarán extintores PQS, espuma y tipo K, para ello se ha realizado un

estudio detallado que presenta la ingeniería para el diseño de la protección contra

incendios, que presenta la explicación de las simulaciones de impacto de incendio

realizadas por la definición de las protecciones pasivas y separación de equipos definidas

de tal forma que se cumpla la estrategia de protección, lo cual es controlar un incendio en el

sitio de inicio, evitando la propagación o afectación hacia otras áreas y los equipos se

mencionan a continuación:

• Bombas de agua contra incendios.

Las bombas de agua contra incendios alimentará (1000 gpm) con una batería de bombas

conformado por 03 electrobombas en paralelo de 50psi y 190 psi y debe estar acompañada

de mangueras de distribución de 2” de diámetro o similar.

• Botiquín de primeros auxilios

Un botiquín es un compartimiento que contiene medicamentos e instrumentos que

(33)

 Equipo de lavado de ojos.

Sistema que consiste en tener agua pura con una manguera o sistema de aspersión

que permite limpiar los ojos en caso entre en contacto con sustancias o partículas

peligrosas

 Extintores.

En concordancia con la normatividad nacional vigente se colocarán extintores PQS y

AFFF, en lugares que presenten alto riesgo de incendio, p. e. cocinas, área de

almacenamiento de combustibles, casa de fuerza; así mismo, se colocará un extintor

con riesgo de incendio moderado p. e. almacenes generales, dormitorios, oficinas,

etc.

 Kit contra derrame

Productos y elementos que en su conjunto ayudarán a contener un derrame de

hidrocarburos y derivados, este kit está compuesto por picos, palas, paños

absorbentes, barreras de contención, etc.

 Crash box

Es un compartimiento que contiene elementos que permiten subsistir o atender un

accidente aéreo como por ejemplo palas, picos, hachas, entre otros.

 Plan de Emergencia Médica

Se posee un plan MEDEVAC establecido en el Anexo 2 del informe que es

necesario conocer ante cualquier evento que suceda.

 Extintores de contingencia.

En los campamentos existe un 50% de extintores ante cualquier cambio, reemplazo

(34)

Campamento Base Sheshea

El diseño de red contra Incendio para el Campamento Base Sheshea, fue realizada

basándose en la normativa de la reglamentación peruana del Ministerio de Energía y Minas -

Dirección General de Hidrocarburos y las correspondientes normas NFPA (National Fire

Protection Association, que consta de una piscina de agua de 873 m3, con tuberías de 8¨ que bordea los cubetos de Diesel y Turbo A1, con hidrantes, monitores de espuma y agua,

mangueras de 2” o similar, válvulas, bombas, e insumos como espuma.

Adicionalmente se instalarán extintores PQS, espuma y tipo K, para ello se ha realizado un

estudio detallado que presenta la ingeniería para el diseño de la protección contra

incendios, que presenta la explicación de las simulaciones de impacto de incendio

realizadas por la definición de las protecciones pasivas y separación de equipos definidas

de tal forma que se cumpla la estrategia de protección, lo cual es controlar un incendio en el

sitio de inicio, evitando la propagación o afectación hacia otras áreas y equipos.

 Bombas de agua contra incendios.

Las bombas de agua contra incendios alimentará (1000 gpm) con una batería de

bombas conformado por 03 electrobombas en paralelo de 50 psi y 190 psi y debe

estar acompañada de mangueras de distribución de 2” de diámetro o similar.

 Botiquín de primeros auxilios

Un botiquín es un compartimiento que contiene medicamentos e instrumentos quepermitirán atender un incidente de primer grado. Para accidentes que se

requiere unespecialista se hará uso del Plan de Evacuación Médica,traslado

al paciente aPucallpa o Lima dependiendo de la gravedad delaccidente. El

Plan de EvacuaciónMédica.

Sistema que consiste en tener agua pura con una manguera o sistema deaspersión

que permite limpiar los ojos en caso entre en contacto con sustancias o partículaspeligrosas.

 Extintores

En concordancia con la normatividad nacional vigente se colocarán extintores PQS y AFFF, en lugares que presenten alto riesgo de incendio, p. e. cocinas,

área dealmacenamiento de combustibles, casa de fuerza; así mismo, se colocará

un extintorcon riesgo de incendio moderado p. e. almacenes generales,

dormitorios, oficinas,etc.

(35)

Productos y elementos que en su conjunto ayudarán a contener underrame

dehidrocarburos y derivados, este kit está compuesto porpicos,

palas, pañosabsorbentes, barreras de contención, etc.

 Crash box

Es un compartimiento que contiene elementos que permiten subsistir o atender

unaccidente aéreo como por ejemplo palas, picos, hachas, entre otros.

Se posee un plan MEDEVAC establecido en el Anexo 2 del informe que esnecesario

conocer ante cualquier evento que suceda.

adición a los existente como medida de prevención

Pozo La Colpa 2X

El Equipo de Perforación RIG 5825 mantiene para sus operaciones normales de 4 tanques

de cada uno de ellos con una capacidad de 25 barriles de agua para lucha contra incendio

ya que estos 04 tanques están conectados al sistema contra incendio.

Equipamiento y Accesorios del Sistema Contra Incendio

Para cumplir con los requerimientos del sistema contra incendio, se implementará en la

Plataforma de perforación el siguiente equipamiento.

Cuenta con el siguiente equipamiento:

01 Motobomba contra incendio de 150 psi, tanque generador de espuma de 300 gl. De

capacidad para concentrado de espuma AFFF 3% (UL) 660 gln de concentrado de espuma

(36)

Para atender el mayor riesgo, que se da el área de testing, con enfriamiento simultáneo

de las áreas adyacentes donde están de diesel y los bladders de diesel, se tiene que contar

con la siguiente equipamiento contra incendio:

01 motobomba portátil de 1,000 gpm listada UL, 03 monitores giratorios de 360° de agua

– espuma, salida de 21/2¨, 03 pitones de agua – espuma de 21/2”.

Los accesorios en el Rig 5825 son los siguientes; 03 Hidrantes (UL), 03 mangueras de

21/2¨ x 30m (UL), 03 mangueras de 11/2” (UL), 03 pitones agua-espuma de 11/2”, 03 trajes

contra incendio.

Adicionalmente se instalarán extintores PQS, espuma y tipo K, dependiendo del

requerimiento, en lugares estratégicos, en las diferentes instalaciones de los campamentos

como por ejemplo: la zona de carga de combustible, helipuertos, almacén de insumos

químicos, tópico, oficinas, sala de capacitación, módulos de vivienda, planta de tratamiento

de agua potable, planta de tratamiento de agua residual, área de generadores eléctricos,

(37)

 Botiquín de primeros auxilios

Un botiquín es un compartimiento que contiene medicamentos e instrumentos que

permitirán atender un incidente de primer grado. Para accidentes que se requiere un

especialista se hará uso del Plan de Evacuación Médica, traslado al paciente a

Pucallpa o Lima dependiendo de la gravedad del accidente.

Sistema que consiste en tener agua con sistema de aspersión que permite limpiar

los ojos en caso entre en contacto con sustancias o partículas peligrosas.

 Extintores.

En concordancia con la normatividad nacional vigente se colocarán extintores PQS y

AFFF, en lugares que presenten alto riesgo de incendio, p. e. cocinas, casa de

fuerza; así mismo, se colocará un extintor con riesgo de incendio moderado p. e.

almacenes generales, dormitorios, oficinas. Etc.

Productos y elementos que en su conjunto ayudarán a contener un derrame de

hidrocarburos y derivados, este kit está compuesto por picos, palas, paños

absorbentes, barreras de contención, etc.

 Crash box

Es un compartimiento que contiene elementos que permiten subsistir o atender un

accidente aéreo como por ejemplo palas, picos, hachas, entre otros.

Se posee un plan MEDEVAC establecido en el Anexo 2 del informe que es

necesario conocer ante cualquier evento que suceda.

(38)

CAPITULO VII: EVALUACION DE RIESGO

Determinación de los probables escenarios de riesgos

En esta sección se realiza la identificación de riesgos usando criterios básicos regidos por nuestro marco nacional D.S. Nº 052-93-EM y D.S. Nº 043-07-EM e internacional NFPA-30, identificando las instalaciones de equipos, distanciamientos, capacidades de contención, puntos de derrames y además inspecciones realizadas durante la visita del personal encargado del estudio.

 La identificación de los lineamientos básicos comprende:

 La construcción de las instalaciones para el Campamento Base Sheshea y Sub Base

Nueva Italia, los distanciamientos de la instalación de los equipos, talleres, oficinas,

servicios, etc.

 La construcción de la plataforma y la Perforacion del pozo.

 Operación del Campamento Base Sheshea y Sub Base Nueva Italia.

El presente estudio considera la instalación de los pits de combustible, del sistema de

recepción, trasiego y descarga de combustible Diesel D2, Turbo A-1 y actividad que se

realicen en estas instalaciones de la Base, tanto por agentes externos como en la parte

operativa.

Este tipo de instalaciones son clasificadas como instalaciones de riesgo elevado y cualquier

acto o condición insegura podrían provocar incendios, derrames y/o accidentes.

El entorno de la Base Logística Sheshea, lo constituye las siguientes comunidades nativas

como; Parantari, Puerto Esperanza Sheshea, Santa Rosa de Sheshea, Nueva Vida de

Sheshea, Nueva Alianza de Sheshea, Monte Sion, Nueva Unión de Piérola, Santa Belita de

Sheshea, y grupos étnicos tales como Nueva Claridad de Bambu, Mapalja, Pucaruro y Flor

(39)

Descripción del Riesgo sobre Entorno Natural:

Medio Físico

Ubicación Geográfica:

El Campamento Base Logística Sheshea se encuentra aproximadamente a 50km

del poblado Puerto Esperanza de Sheshea (Ashaninkas).

El campamento Sub Base Logística Nueva Italia, la población más cercana es el poblado

de Nueva Italia de aproximadamente 80 familias y la comunidad más cercana es Santa

Ana (Shipibos) de aproximadamente 20 familias.

En el pozo La Colpa 2X, la población más cercana es Nueva California (Ashaninkas) que se

encuentra ubicado a 1.8 km y de aproximadamente 18 familias.

En cuanto a los agentes externos no se han evidenciado riesgos de gran magnitud que

puedan alterar las actividades cotidianas de la Base.

El probable riesgo latente es el levantamiento de los indígenas de las Comunidades Nativas.

Otros riesgos que se toman en cuenta son ocasionados por eventos de la naturaleza tales

como sismos debido a que el lote 126, por su ubicación pertenece a la zona de clasificación

sísmica, lo cual quiere decir que la probabilidad de que ocurra un sismo de gran dimensión

está latente.

Clasificación Climática

En base a lo expuesto anteriormente se tiene la clasificación climática para el ámbito del

Lote 126 de dos (02) climas definidos, cuyo detalle se explica a continuación:

Clima Cálido Húmedo

Representa el tipo climático, de norte a sur, que domina todo el sector Oeste disectando

(40)

Las temperaturas medias mensuales máximas están por encima de los 30 ºC y, las

medias mensuales mínimas por debajo de los 23.0 ºC (Ver tabla 3-C4 estación

Tournavista). Por sobrepasar los 22ºC de media anual se califica de iso hipertérmico.

En la que respecta a la precipitación se tiene que la media mensual (periodo

2003-2007) reporta más de 200 mm para los meses calificados de húmedos (enero, febrero,

marzo, abril y diciembre) y menos de 100 mm para los meses secos (mayo, junio,

julio, agosto y setiembre) que conforman la estación seca.

El total de la media anual está en menos de 2000 mm - Estación Tournavista. Como

se aprecia en dicha tabla las precipitaciones medias mensuales para el referido registro

están por debajo de los 100 mm, para los meses clasificados de secos.

Clima Cálido Muy Húmedo

Conforma el tipo de clima que denomina, de norte a sur, el sector este del Lote 126.

Representa el clima que caracteriza en su casi totalidad al proyecto de prospección Sísmica

2D, 3D y de los cuatro (04) pozos exploratorios.

Las temperaturas son similares a las señaladas para el clima cálido húmedo estando la

media anual sobre el 24ºC (isohipertérmico). En cuanto a la precipitación estimada para el

pozo la Colpa tal como lo establece SENAMHI en su informe, es de 2500 mm, con una

estación definida de 3 meses, es decir, caídas pluviales de menos de 100 mm para los

meses calificados de secos.

De acuerdo a los parámetros de temperatura y precipitación dicho clima se clasifica

isohipertérmico por presentar temperaturas sobre los 22 ºC y, un régimen de humedad

definidamente periódico, es decir, la precipitación media mensual supera a la

evapotranspiración a lo largo del año.

(41)

TABLA A CARACTERISTICAS CLIMATICAS DEL LOTE 126 Tipo Climático Temperatura (ºC) Precipitación media anual mm. Estación seca* Húmeda Atmosférica % Cálido húmedo > 24 (iso hipertérmico) 2 000 (údico)

> 3 meses 80

Cálido muy

húmedo

> 24

(iso hipertérmico)

2500 - >

(perúdico)

3 meses 85

Elaboración: GEMA

Vientos

Teniendo en consideración que en las regiones de selva no existe mayor variación de

temperatura, siendo uniforme a lo largo del año, se produce vientos de baja velocidad, es

decir, calma hasta brisa muy débil de acuerdo a la Escala de Beaufort.

En concordancia a la Tabla B sobre Dirección Predominante y Velocidad del Viento se tiene

que los vientos predominantes provienen del norte (direcciones o rumbos) representando el

mayor porcentaje de frecuencia (N; NNE; NE) con el 84%, principalmente en la época del verano austral. En cambio, los vientos con direcciones o rumbos del SE; SW y E se

presentan en la época del invierno austral alcanzando el 12% de frecuencia.

(42)

TABLA B

DIRECCIÓN PREDOMINANTE Y VELOCIDAD MEDIA DEL VIENTO REGISTRADA

Fuente: SENAMHI

AÑO ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC

2001 E-.6 E-.6 N-11 N-12 SW-1.2 SE-.9 N-.9 N-1.1 NE-1.4 N-1.2 NE-1.0 E-1.5

2002 N-15 N-1.5 N-11 SE-15 NE-.8 SE-1.3 E-1.4 N-1.4 N-1.5 NW-1.5 ENE-1.3 NE-1.2

2003 N-16 N-1.6 NE-14 N-11 NE-1.1 E-.7 E-.6 NE-1.1 NE-1.7 N-1.0 N-.9 N-.8

2004 N-10 N-1.0 NE-.7 ENE-1.0 E-1.2 E-1.0 E-1.0 W-1.2 SW-1.2 E-.9 E-1.3 NE-.9

2005 NE-.8 NE-.8 NE-.8 S/D NE-.6 W-.7 E-1.7 E-1.1 NW-1.0 NE-1.7 NW-1.2 NW-.9

2006 NW-.8 NW-.8 NW-.9 NW-1.4 NE-1.7 NE-.9 NW-1.0 N-1.2 NW-1.7 NW-1.3 NW-1.0 NW-1.2

2007 N-10 N-10 NW-10 NW-1.0 NE-1.5 N-1.1 NW-1.4 E-1.9 NE-1.8 NE-1.3 N-1.5 N-1.0

EN EL MES (m/s) - ESTACIÓN TOURNAVISTA

En base a la Tabla B se ha elaborado la Rosa de los Vientos, aplicable a las zonas vecinas

(Fig. B)

(43)

Nº Beaufort

Denominación

Velocidad equivalente a una altura de 10m sobre el nivel del suelo

Efectos en Tierra

m/s Km/h

0 Calma 0.0-0.2 1 Calma; el humo sube verticalmente

1 Ventolina 0.3-1.5 1-5

La dirección del viento es señalada por el

humo pero no por las veletas.

2 Flojito, Brisa muy débil 1.6-3.3 6-11

Se percibe el viento en la cara, susurran las

hojas; se mueven las veletas.

3 Flojo, Brisa débil 3.4-5.4 12-19

Las hojas y vástagos se mueven, se

despliegan las banderas livianas

4

Bonancible

(moderado). Brisa 5.5-7.9 20-28

5 8.0-10.7 29-38

6

moderada

Fresquito (algo fuerte).

Brisa fresca.

Fresco fuerte. Brisa

fuerte

10.8-13.8 39-49

7

Frescachón. Viento

fuerte

13.9-17.1 50-61

8 Duro 17.2-20.7 62-74

9 Muy duro 20.8-24.4 75-88

10 Temporal 24.5-28.4 89-102

11 Borrasca 28.5-32.6 103-117

Se levanta polvo papeles sueltos; se mueven

las ramas pequeñas

Los árboles pequeños empiezan a nacerse.

En ríos, laguna, etc, se forman olitas con

crestas.

Se mueven las ramas, los alambres

telegráficos silban; dificultad en el uso de

quitasoles.

Se mueven los árboles, dificultad al caminar

contra el viento

Se quiebran las ramitas; no se puede caminar

contra el viento.

Ocurren leves daños en los edificios, (se

desprenden tejas y cabezas de chimeneas)

Se experimenta rara vez en tierra. Los árboles

son arrancados de raíz. Ocasiona

considerables daños en los edificios.

Se experimenta muy raras veces. Ocasiona

daños generales.

12 Huracán 32.7 118

(44)

Geología

El presente rubro desarrolla las características geológicas superficiales dominantes del área

evaluada (Lote 126), las mismas que son de especial interés aplicativo, en vista de que el

proyecto consistirá en actividades de Sísmica 2D y 3D y perforación petrolera que implican

remociones, excavaciones, y en general, alteraciones en el paisaje y en el ambiente

geológico.

Geográfica y geológicamente; el área evaluada se localiza en el denominado llano

amazónico de la selva central del país, comprendiendo un territorio donde el relieve se

encuentra constituido por colinas y terrazas aluviales, desarrolladas sobre substratos

terciarios y cuaternarios. Los primeros de litología arcillo-arenosa y, los segundos, de constitución esencialmente limo-arcillosa. Región que además se caracteriza por su densa vegetación de trópico húmedo que enmascara los afloramientos y estructuras geológicas dificultando su observación directa.

El río Ucayali constituye el colector hidrológico principal del territorio evaluado, conformando con otros ríos amazónicos del país el sistema de cuencas pericratónicas, relativamente inestables y susceptibles a levantamientos y hundimientos más o menos rápidos (en escala geológica); eventos que se manifiestan en el Ucayali por sus importantes movimientos tectónicos.

Por otro lado, considerando un marco geotectónico regional, la zona se halla contorneada por importantes megaestructuras, entre las que sobresalen el Arco de Contaya por el Norte, el Alto de Moa por el Este, el Arco de de Fitzcarrald por el Sur y la cordillera del Sira por el Oeste.

Estratigrafía de las Rocas Flotantes

“La estratigrafía es la rama de la geología que trata del estudio e interpretación de las rocas sedimentarias, metamórficas y volcánicas, y de la identificación”

(45)

reciente (Holoceno). Algunas etapas de no deposición representadas por

discordancias erosionales, ocurren entre estas formaciones. Se estima que el espesor de

esta columna sedimentaria es mayor a 2,000 m, pero solo una fracción del total aflora a

superficie debido al moderado buzamiento estructural.

Las rocas de mayor antigüedad reconocidas en el área corresponden a la

formación Chambira sobre las que descansan concordantemente las capas de la

formación Ipururo y sobre ellos en discordancia erosional, los sedimentos

semiconsolidados de la formación Ucayali y los materiales sueltos cuaternarios, de origen

aluvial.

A continuación, se detallan las características litológicas, texturales y estructurales más

resaltantes de cada una de las unidades estratigráficas que han sido reconocidas, siguiendo

el orden deposicional del más antiguo al más reciente. Asimismo, se describen sus aspectos

(46)

ERA SISTEMA SERIE UNIDAD ESTRATIGRÁFICA Potenci a (m) DESCRIPCIÓN LITOLÓGICA C E N O Z O I C O CU ATERNAR IO HOLOCENO (RECIENTE) Depósitos Aluviales Recientes 5-10

Acumulaciones de arenas, limos y arcillas inconsolidadas.

Localmente gravas

redondeadas. PLEISTOCEN O Depósitos Aluviales Antiguos 5-15

Acumulaciones de arenas, limos y arcillas con una ligera

consolidación y cierta

proporción de cantos rodados.

Formación Ucayali

60-80

En el techo limos, arcillas y arenas poco consolidadas. En el piso, conglomerado de

cantos y gravas

semiconsolidadas.

SUPERIOR (PLIOCENO)

Miembro superior

800 Serie de areniscas y arcillitas. Las areniscas son grises,

Formación Ipururo

Miembro inferior

verdosas y amarillentas. Las arcillitas son rojizas y abigarradas.

MS: Areniscas con

conglomerados y arcillitas MI: Areniscas calcáreas y arcillitas.

INFERIOR (MIOCENO)

Formación Chambira 1000

Lodolitas marrón rojizas, intercaladas con areniscas grises de grano fino, en capas

gruesas, friables y con

estratificación sesgada. PALEOGE

NO

SUPERIOR (OLIGOCENO)

(47)

Tectónica

La configuración estructural actual de la Amazonía, fue formada durante la evolución cenozoica del macizo andino, cuando el acortamiento compresivo del anterarco migró hace 10 Millones de años hacia el oriente dentro del territorio amazónico; desarrollando a partir del Mioceno el relieve actual que lo

caracteriza y la configuración de varias subcuencas subandinas. Este

acortamiento se encuentra relacionado directamente a la convergencia de la placa de Nazca con la placa Sudamericana y la entrada en subducción de la dorsal oceánica de Nazca en la costa centro-sur del Perú.

Figura D

Conformación y desplazamiento de las Placas de Nazca y Sudamericana

Fuente: IGN 1993

Actualmente, la región se halla en un proceso de lento levantamiento y deformación

estructural de características epirogénicas, la misma que se manifiesta por la

actividad sísmica alineada a los principales sobreescurrimientos de la región, el

rejuvenecimiento del relieve, así como por las importantes avulsiones (cambios de

cursos) de los ríos Ucayali y Tamaya.

Como resultado de lo anteriormente mencionado, el área presenta las siguientes

(48)

SISMOS FUERTES OCURRIDOS EN LA REGIÓN ESTUDIADA Y ZONAS VECINAS

FECHA LUGAR MAGNITUD* INTENSIDAD**

24-12-1937 Oxapampa-Huánuco --- VI-VIII

06-08-1945 San Martín-Amazonas 6.0 ---

01-11-1947 Satipo --- X

29-10-1956 Tingo María-Huánuco --- VI-VII

13-04-1963 San Martín-Loreto 7,0 ---

02-11-1964 Loreto 6,0 ---

09-02-1967 Loreto 6,3 ---

20-06-1968 San Martín-Loreto 5,8

10-06-1971 Pucallpa-Contamana --- V-VI

12-01-1972 Perú-Brasil 6,0 ---

20-03-1972 Perú-Brasil 6,1 ---

20-03-1972 San Martín 5.3 ---

21-01-1973 Pucallpa 5,0 ---

07-02-1973 Pucallpa 5,1 ---

08-09-1973 Pucallpa 5,5 ---

18-09-1973 San Martín 5,8 ---

08-08-1974 Huánuco-Loreto 5,6 ---

05-12-1974 Pucallpa-Tingo María 6,0 ---

06-06-1975 Loreto 5,3 ---

17-07-1975 Loreto 5,0 ---

15-08-1975 Loreto 5,7 ---

24-08-1975 San Martín - Loreto 5,1 ---

29-09-1975 Pucallpa 5,8 ---

07-12-1975 Loreto 5,0 ---

03-06-1976 Loreto 5,0 ---

07-05-1976 Loreto-Huánuco 5,3 ---

20-12-1976 San Martín 5,0 ---

13-03-1977 Pucallpa 5,1 ---

30-03-1977 Amazonas 5,0 ---

(49)

09-06-1978 Pucallpa 5,2 ---

30-05-1990 Moyobamba-San Martín 6,0 ---

05-04-1991 Moyobamba-San Martín-Loreto 6,5 ---

13-07-1992 Amazonas-Loreto 6,1 ---

20-01-1994 Amazonas-San Martín 5,8 ---

09-06-1994 Frontera Perú-Bolivia 7.0 VI

02-05-1995 Loreto 6,5 ---

03-10-1995 Amazonas 6,5 ---

07-06-2005 Satipo-Junín 4,7 III

12-07-2007 Pucallpa 6.1 IV

15-08-2007 Ica (percibido en la zona) 7,9 ---

26-08-2007 Pucallpa 4,6 ---

29-08-2007 Pucallpa 4.3

29-11-2007 Puerto Inca-Huánuco 4,5 ---

(*) Escala de Richter (**) Escala Modificada de Mercalli

Fuente: Instituto Geofísico del Perú

Elaboración: GEMA

Geomorfología

El presente rubro describe el origen, desarrollo y características morfológicas de las formas

de tierra más representativas que se han observado en el área evaluada, así como los

procesos erosivos que en la actualidad modelan el relieve. El conocimiento de estos

aspectos tiene como objetivo principal, establecer una apropiada comprensión de los

caracteres físico-geográficos de la región. Presenta una importancia práctica, en vista de

que es sobre la superficie terrestre donde se establecen la mayor parte de las actividades

(50)

medio ambiente y los recursos naturales, incluso a la seguridad física de los trabajos a ser

ejecutados por el Proyecto.

El llano amazónico conforma una de las unidades morfoestructurales más extensas del

territorio peruano, englobando la región conocida como “selva baja”. Su desarrollo se

manifiesta en el sector occidental del área evaluada, mediante un relieve poco accidentado

conformado por varios escalones de terrazas aluviales cuyos sedimentos fueron

depositados desde el plioceno hasta el presente. En tanto, hacia el sector oriental se

extiende un relieve uniforme de colinas desarrolladas sobre substratos terciarios v

cuaternarios, que algunas veces es interrumpido por rellenos aluviales modernos

depositados por los ríos tributarios que drenan hacia los ríos Ucayali y Tamaya. Cabe indicar

que, el territorio se encuentra cubierto por una densa vegetación de tipo tropical.

La disciplina geomorfológica Morfogénesis, describe el origen y desarrollo de las diversas

formas fisiográficas que se exponen en la zona evaluada. La fisiografía, que analiza y detalla

los caracteres morfológicos más importantes de ellas y, Morfodinámica, que trata las

acciones erosivas de mayor impacto que afectan la región o las que potencialmente pueden

desencadenarse.

Precipitación

La precipitación representa el parámetro climático más significativo en los trópicos húmedos,

ya que de su distribución a lo largo del año se establece la existencia de las estaciones,

húmeda y seca.

En este sentido, los meses que reportan menos de 100mm de media mensual se considera

mes seco y cuando sobrepasa dicha media pluvial mensual se clasifica de húmedo. Merece

señalarse que, a partir, del 4-5º de Latitud Sur se hace progresivamente la estacionalidad

más marcada, rasgo éste que caracteriza al Lote 126 que se extiende dentro de los 9º de

(51)

Si bien, la estación Tournavista es la más cercana al ámbito del Lote 126 no refleja en su

contexto pluvial la distribución real para dicho ámbito. Al respecto, el mismo SENAMHI en

su estudio realizado para GEMA le asigna una precipitación total anual estimada para el Pozo La Colpa de 2 500 mm aproximadamente. Dicha caída pluvial decrece hacia la ribera

derecha del río Ucayali, aproximadamente 2 000 mm. Las altitudes tienen incidencia sobre

el factor precipitación ya que el ámbito de La Colpa presenta altitudes entre 250 y 300msnm

y un poco más hasta 400 msnm hacia la frontera con Brasil en contraste con el lado

occidental del Lote con altitudes por debajo de 200 msnm.

Temperatura (ºC)

La temperatura es otro de los parámetros importantes en los medios tropicales cuya

característica fundamental es su distribución uniforme a lo largo del año sin marcadas

diferencias. Para el caso del ámbito del Lote 126 y vinculado lo que reporta la estación

Tournavista la temperatura media anual está en 26,2ºC, existiendo una diferencia de 1,14ºC entre el verano e invierno austral (junio y agosto). Otro aspecto que refleja la tropicalidad de

la zona es la diferencia entre la media térmica de los meses de verano y meses de invierno

es de <5,0ºC. La zona expresa una relación estrecha de 0.64 entre los meses de verano e invierno en concordancia a la información de la Estación Tournavista.

(52)

Fuente: SENAMHI

Un rasgo significativo de esta zona y de la selva del país es la ocurrencia de los

denominados friajes o surazos. A este respecto, durante todos los años, entre los meses de

mayo a setiembre, se presentan temperaturas mínimas por espacio de uno a más días,

temperaturas mínimas extremas que oscilan entre 6ºC y 11ºC. Dichas temperaturas son en

realidad consideradas extremadamente frías para una zona dentro de la franja tropical y son

generadas por el pasaje de ondas de aire frío procedente del Anticiclón del Atlántico Sur.

Genera una serie de cambios conjuntos en el estado del tiempo con descensos bruscos de

temperatura del aire, asociados a vientos fuertes y cambiantes de dirección, de 9 a 18 Km/h.

Representa un fenómeno típico de la selva centro sur y la duración de dicho evento es de 2

a 6 días y la frecuencia de ocurrencia es de 5 friajes por año aproximadamente.

AÑO ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC

2000 26,0 26,0 26,0 26,0 25,7 25,9 24,6 25,9 26,4 26,6 26,6 26,1

2001 25,7 26,5 26,6 26,8 26,4 S/D 25,5 26,1 26,1 26,9 26,0 25,6

2002 25,7 25,1 25,0 25,3 25,2 24,0 23,7 25,5 25,6 25,7 25,4 25,2

2003 25,6 25,2 25,0 25,0 24,8 24,7 23,9 24,3 25,0 26,2 26,0 25,0

2004 26,5 26,6 26,7 26,9 25,2 25,2 25,3 25,7 26,3 27,0 26,4 26,7

2005 27,3 27,2 27,0 S/D 27,0 27,0 25,7 27,4 27,1 27,2 27,6 26,7

2006 26,6 26,2 26,4 26,4 25,2 25,2 26,6 27,0 27,2 27,6 26,7 27,0

2007 27,2 27,0 26,8 26,8 25,8 25,8 26,0 26,9 28,1 27,5 27,4 27,1

(53)

Variación de Temperatura Máxima (ºC) Estación: Tournavista

Fuente: SENAMHI Elaboración: GEMA

Variación de Temperatura Mínima (ºC) Estación: Tournavista

Fuente: SENAMHI - Elaboración: GEMA
